PRAKTISCHE INFORMATIE
167
WIEL VERWISSELEN
H e t g e r e e d s c h a p b e v i n d t z i c h o n d e r d e
vloer
Van de bagageruimte:
o p e n d e a c h t e r k l e p ,
z e t d e v l o e r p l a a t i n d e s c h u i n e p o s i -
t i e ( z i e h e t h o o f d s t u k " I n d e l i n g e n " ) ,
til de vloerplaat op,
b e v e s t i g h e t k o o r d v a n d e v l o e r p l a a t
m e t d e h a a k a a n d e s t e u n v a n d e
h o e d e n p l a n k ,
v e r w i j d e r d e p o l y s t y r e e n o p b e r g -
bak,
m a a k d e h o u d e r m e t h e t g e r e e d -
s c h a p l o s d o o r d e z e o m h o o g t e t i l -
l e n e n v e r w i j d e r d e z e .
Toegang tot het gereedschap
I n h e t g e v a l v a n e e n l e k k e b a n d k u n t u
h e t w i e l m e t h e t b i j d e a u t o g e l e v e r d e
g e r e e d s c h a p v e r w i s s e l e n v o l g e n s d e
o n d e r s t a a n d e p r o c e d u r e .
V e r w i j d e r d e v l o e r p l a a t o m d e t o e -
g a n k e l i j k h e i d t e v e r g r o t e n ,
draai de gele centrale bout los,
Uitvoering met JBL-subwoofer
m a a k d e d r a a d b u n d e l l o s e n v e r w i j -
d e r d e s u b w o o f e r ,
v e r w i j d e r d e p o l y s t y r e e n o p b e r g b a k .
Page 172 of 288
PRAKTISCHE INFORMATIE
168
D i t g e r e e d s c h a p i s s p e c i fi e k v o o r u w
a u t o . G e b r u i k h e t n i e t v o o r a n d e r e
d o e l e i n d e n .

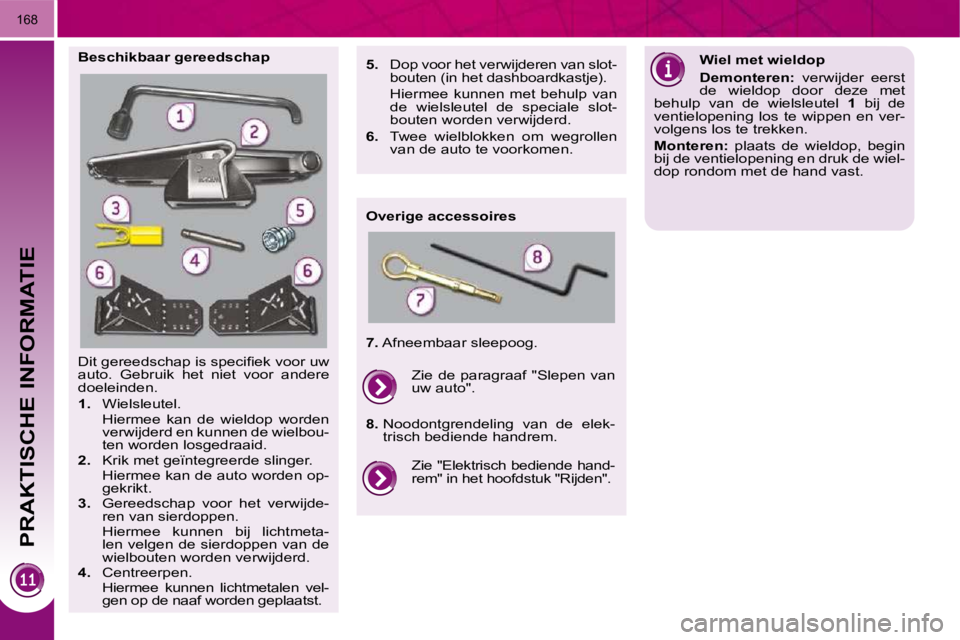

1. W i e l s l e u t e l .
H i e r m e e k a n d e w i e l d o p w o r d e n v e r w i j d e r d e n k u n n e n d e w i e l b o u -
t e n w o r d e n l o s g e d r a a i d .
2. K r i k m e t g e ï n t e g r e e r d e s l i n g e r .
H i e r m e e k a n d e a u t o w o r d e n o p - g e k r i k t .
3. G e r e e d s c h a p v o o r h e t v e r w i j d e -
r e n v a n s i e r d o p p e n .
H i e r m e e k u n n e n b i j l i c h t m e t a - len velgen de sierdoppen van de
w i e l b o u t e n w o r d e n v e r w i j d e r d .
4. C e n t r e e r p e n .
H i e r m e e k u n n e n l i c h t m e t a l e n v e l - g e n o p d e n a a f w o r d e n g e p l a a t s t .
Beschikbaar gereedschap
Overige accessoires Wiel met wieldop
Demonteren: v e r w i j d e r e e r s t
de wieldop door deze met
b e h u l p v a n d e w i e l s l e u t e l 1 b i j d e
ventielopening los te wippen en ver-
v o l g e n s l o s t e t r e k k e n .
Monteren: plaats de wieldop, begin
b i j d e v e n t i e l o p e n i n g e n d r u k d e w i e l -
d o p r o n d o m m e t d e h a n d v a s t .
5. D o p v o o r h e t v e r w i j d e r e n v a n s l o t -
b o u t e n ( i n h e t d a s h b o a r d k a s t j e ) .
H i e r m e e k u n n e n m e t b e h u l p v a n de wielsleutel de speciale slot-
b o u t e n w o r d e n v e r w i j d e r d .
6. Twee wielblokken om wegrollen
v a n d e a u t o t e v o o r k o m e n .
7. A f n e e m b a a r s l e e p o o g .
Z i e " E l e k t r i s c h b e d i e n d e h a n d -
r e m " i n h e t h o o f d s t u k " R i j d e n " .
Z i e d e p a r a g r a a f " S l e p e n v a n
u w a u t o " .
8. Noodontgrendeling van de elek-
t r i s c h b e d i e n d e h a n d r e m .
Page 173 of 288
PRAKTISCHE INFORMATIE
169
Bevestiging van het
stalen reservewiel of
noodreservewiel
I n d i e n u w a u t o i s v o o r z i e n v a n l i c h t -
m e t a l e n v e l g e n i s h e t n o r m a a l d a t b i j
h e t m o n t e r e n v a n h e t s t a l e n r e s e r -
v e w i e l o f n o o d r e s e r v e w i e l d e r i n g e n
v a n d e b o u t e n d e v e l g n i e t r a k e n . A l s
d e b o u t e n v o l l e d i g z i j n a a n g e d r a a i d ,
z o r g t h e t c o n i s c h e d r a a g v l a k v a n d e
b o u t e n v o o r d e b e v e s t i g i n g v a n h e t
r e s e r v e w i e l .
Toegang tot het reservewiel
H e t r e s e r v e w i e l b e v i n d t z i c h o n d e r d e
v l o e r v a n d e b a g a g e r u i m t e .
A f h a n k e l i j k v a n h e t l a n d v a n b e s t e m -
ming, is er een stalen reservewiel, een
l i c h t m e t a l e n r e s e r v e w i e l o f n o o d r e s e r -
v e w i e l a a n w e z i g .
Z i e d e p a r a g r a a f " T o e g a n g t o t h e t g e -
r e e d s c h a p " v o o r m e e r i n f o r m a t i e .
Verwijderen van het reservewiel
D r a a i d e g e l e c e n t r a l e b o u t l o s .
T i l h e t r e s e r v e w i e l a a n d e a c h t e r -
z i j d e o p e n t r e k h e t n a a r u t o e .
V e r w i j d e r h e t w i e l u i t d e b a g a g e -
r u i m t e .
Terugplaatsen van het reservewiel
L e g h e t r e s e r v e w i e l i n d e r e s e r v e -
w i e l b a k .
Draai de gele centrale bout een aan-
tal omwentelingen los en plaats de
b o u t i n h e t h a r t v a n h e t r e s e r v e w i e l .
Draai de centrale bout vast tot deze
k l i k t e n h e t r e s e r v e w i e l g o e d v a s t z i t .
P l a a t s d e h o u d e r m e t h e t g e r e e d -
s c h a p i n h e t h a r t v a n h e t r e s e r v e -
w i e l e n m a a k d e h o u d e r v a s t .
P l a a t s d e p o l y s t y r e e n o p b e r g b a k t e -
r u g .
Detectie te lage bandenspanning
H e t r e s e r v e w i e l i s n i e t v o o r -
zien van een bandenspan-
n i n g s s e n s o r . L a a t h e t r e p a r e r e n v a n
d e l e k k e b a n d u i t v o e r e n d o o r h e t
P E U G E O T - n e t w e r k .
Page 174 of 288
PRAKTISCHE INFORMATIE
170
Stilzetten van de auto
Zet de auto op een plaats waar
h e t v e r k e e r n i e t g e h i n d e r d
wordt en zorg ervoor dat de auto op
e e n h o r i z o n t a l e , s t a b i e l e e n s t r o e v e
o n d e r g r o n d s t a a t .
T r e k d e h a n d r e m a a n ( t e n z i j d e z e g e -
p r o g r a m m e e r d i s i n d e a u t o m a t i s c h e
s t a n d ) , z e t h e t c o n t a c t a f e n s c h a k e l
de eerste versnelling * in om de wie-
l e n t e b l o k k e r e n .
C o n t r o l e e r o f h e t v e r k l i k k e r l a m p j e
r e m s y s t e e m e n h e t c o n t r o l e l a m p j e P
o p d e h a n d r e m h e n d e l b r a n d e n .
Plaats indien nodig een wielblok on-
d e r h e t w i e l k r u i s l i n g s t e g e n o v e r h e t
t e v e r w i s s e l e n w i e l .
C o n t r o l e e r o f d e i n z i t t e n d e n d e a u t o
h e b b e n v e r l a t e n e n z i c h o p e e n v e i -
l i g e p l a a t s b e v i n d e n .
Ga nooit onder een auto liggen die
alleen op de krik steunt; gebruik een
b o k .
Demonteren van het wiel
Procedure
V e r w i j d e r d e c h r o m e n s i e r d o p v a n d e
w i e l b o u t e n m e t h e t g e r e e d s c h a p 3 .
Bevestig de dop 5 op de wielsleutel
1 en draai de slotbout een omwen-
t e l i n g l o s .
Draai de overige wielbouten een
omwenteling los met alleen de wiel-
sleutel 1 .
Plaats de krik 2 o n d e r é é n v a n d e
t w e e s t e u n p u n t e n a a n d e v o o r z i j d e
A o f a c h t e r z i j d e B ( b i j h e t t e v e r w i s -
s e l e n w i e l ) .
Draai de krik 2 u i t t o t h e t v o e t s t u k o p
d e g r o n d s t a a t . Z o r g e r v o o r d a t h e t
v o e t s t u k z i c h l o o d r e c h t o n d e r h e t
gebruikte steunpunt A o f B b e v i n d t .
Krik de auto op tot er voldoende
r u i m t e t u s s e n h e t w i e l e n d e g r o n d
i s o m h e t ( n i e t l e k k e ) r e s e r v e w i e l t e
m o n t e r e n .
V e r w i j d e r d e w i e l b o u t e n e n l e g z e
o p e e n s c h o n e p l a a t s w e g .
V e r w i j d e r h e t w i e l .
* stand R v a n d e g e s t u u r d e h a n d g e -
s c h a k e l d e v e r s n e l l i n g s b a k o f s t a n d P
v a n d e a u t o m a t i s c h e t r a n s m i s s i e .
Page 175 of 288
PRAKTISCHE INFORMATIE
Na het verwisselen van het
wiel
V e r w i j d e r d e n a a f d o p v a n h e t
w i e l o m h e t o p d e j u i s t e m a n i e r i n d e
b a g a g e r u i m t e o p t e b e r g e n .
R i j d m e t e e n n o o d r e s e r v e w i e l n i e t
s n e l l e r d a n 8 0 k m / h .
L a a t z o s n e l m o g e l i j k h e t a a n h a a l -
moment van de wielbouten en de
b a n d e n s p a n n i n g v a n h e t r e s e r v e w i e l
c o n t r o l e r e n d o o r h e t P E U G E O T - n e t -
w e r k .
Laat de lekke band zo spoedig mo-
g e l i j k r e p a r e r e n e n v e r w i s s e l h e m
m e t h e t r e s e r v e w i e l .
Monteren van het wiel
Procedure
P l a a t s h e t w i e l o p d e n a a f m e t d e
centreerpen 4 .
D r a a i d e w i e l b o u t e n m e t d e h a n d
v a s t .
Draai de slotbout met de wielsleutel
1 en de dop 5 e n i g s z i n s v a s t .
Draai de overige wielbouten enigs-
zins vast met alleen de wielsleutel 1 .
L a a t d e k r i k z a k k e n .
Vouw de krik 2 o p e n v e r w i j d e r h e m .
Draai de slotbout vast met de wiel-
sleutel 1 en de dop 5 .
Draai de overige wielbouten vast
met alleen de wielsleutel 1 .
B e v e s t i g d e v e r c h r o o m d e d o p p e n
o p d e o v e r i g e w i e l b o u t e n .
B e r g h e t g e r e e d s c h a p o p i n d e h o u -
d e r .
Page 176 of 288
PRAKTISCHE INFORMATIE
172
Elektrocutiegevaar
H e t v e r v a n g e n v a n e e n x e n o n -
l a m p ( D 1 S - 3 5 W ) m o e t w o r d e n
u i t g e v o e r d d o o r h e t P E U G E O T -
n e t w e r k .
LAMPEN VERVANGEN
E e n d e f e c t e l a m p k a n v o l g e n s d e o n -
derstaande procedure zonder gereed-
s c h a p w o r d e n v e r v a n g e n .
Uitvoering met halogeenlampen
1. Richtingaanwijzers
(HP24-24W).
2. Dimlicht (H7-55W).
3. Grootlicht (H7-55W).
4. Verlichting overdag
(HP24-24W).
5. Mistlampen (PS24-24W).
6. Parkeerlicht (W5-5W).
1. Richtingaanwijzers
(HP24-24W).
2. Dimlicht/grootlicht
(D1S-35W).
3. Verlichting overdag/parkeerlicht
(P21/5W).
4. Mistlamp (PS24-24W).
Uitvoering met xenonlampen en
bochtverlichting
Onder bepaalde weersom-
s t a n d i g h e d e n k a n ( l a g e t e m -
p e r a t u u r , v o c h t i g h e i d ) k a n z i c h
e e n l a a g j e c o n d e n s o p h e t k o p l a m p -
g l a s e n d e a c h t e r l i c h t e n v o r m e n ; d i t
v e r d w i j n t e n k e l e m i n u t e n n a h e t o n t -
s t e k e n v a n d e k o p l a m p e n .
D e k o p l a m p u n i t s z i j n v o o r z i e n
v a n g l a s v a n p o l y c a r b o n a a t
met een speciale vernislaag:
reinig de koplampen nooit met
een droge of schurende doek en
gebruik geen oplosmiddelen,
gebruik een spons met zeepwater,
w a n n e e r u m e t e e n h o g e d r u k -
s p u i t h a r d n e k k i g v u i l p r o b e e r t t e
v e r w i j d e r e n , r i c h t d a n n i m m e r d e
s t r a a l o p d e k o p l a m p e n , d e a c h -
t e r l i c h t e n e n d e r a n d e n e r v a n , o m
l a k b e s c h a d i g i n g e n e n b e s c h a -
d i g i n g v a n d e a f d i c h t r u b b e r s t e
v o o r k o m e n .
Koplampen
Raak de lamp niet met de vingers
aan, maar gebruik een niet-plui-
z e n d e d o e k .
B i j h e t v e r v a n g e n v a n h a l o g e e n l a m -
p e n m o e t d e v e r l i c h t i n g m i n s t e n s
e n k e l e m i n u t e n u i t g e s c h a k e l d z i j n
( r i s i c o v a n e r n s t i g e v e r b r a n d i n g ) .
I n v e r b a n d m e t h e t b e h o u d v a n d e
kwaliteit van de koplampen mogen
uitsluitend anti-UV-lampen worden
g e b r u i k t .
Page 177 of 288
PRAKTISCHE INFORMATIE
173
Lampen groot- en parkeerlicht
vervangen
Lampen dimlicht vervangen
Trek aan de borglip om de plastic
b e s c h e r m k a p t e v e r w i j d e r e n .
N e e m d e s t e k k e r v a n d e l a m p l o s .
T r e k d e l a m p u i t d e l a m p h o u d e r e n
v e r v a n g d e l a m p .
V o e r h e t m o n t e r e n u i t i n d e o m g e k e e r -
d e v o l g o r d e .
Trek aan de borglip om de plastic
b e s c h e r m k a p t e v e r w i j d e r e n .
N e e m d e s t e k k e r v a n d e l a m p l o s .
T r e k d e l a m p u i t d e l a m p h o u d e r e n
v e r v a n g d e l a m p .
V o e r h e t m o n t e r e n u i t i n d e o m g e k e e r -
d e v o l g o r d e .
Lampen dim- en grootlicht
vervangen (uitvoering met
xenonlampen)
R a a d p l e e g h e t P E U G E O T - n e t w e r k .
Lamp van richtingaanwijzer
vervangen
R a a d p l e e g h e t P E U G E O T - n e t w e r k .
Page 178 of 288
PRAKTISCHE INFORMATIE
174
Lampen parkeerlicht vervangen
(uitvoering met xenonlampen)
Trek aan de borglip om de plastic
b e s c h e r m k a p t e v e r w i j d e r e n .
N e e m d e s t e k k e r v a n d e l a m p l o s .
T r e k d e l a m p u i t d e l a m p h o u d e r e n
v e r v a n g d e l a m p .
V o e r h e t m o n t e r e n u i t i n d e o m g e k e e r -
d e v o l g o r d e . Lampen van mistlampen
vervangen
U k u n t v o o r h e t v e r v a n g e n v a n
d e l a m p e n o o k h e t P E U G E O T -
n e t w e r k r a a d p l e g e n . R a a d p l e e g h e t P E U G E O T - n e t w e r k .
S t e e k t e r h o o g t e v a n h e t m i d d e n
v a n h e t z i j k n i p p e r l i c h t e e n s c h r o e -
v e n d r a a i e r t u s s e n h e t z i j k n i p p e r l i c h t
e n d e v o e t v a n d e b u i t e n s p i e g e l .
W i p h e t z i j k n i p p e r l i c h t m e t d e
s c h r o e v e n d r a a i e r l o s .
N e e m d e s t e k k e r v a n h e t z i j k n i p p e r -
l i c h t l o s .
V o e r h e t m o n t e r e n u i t i n d e o m g e k e e r -
d e v o l g o r d e .
E e n n i e u w z i j k n i p p e r l i c h t i s v e r k r i j g b a a r
b i j h e t P E U G E O T - n e t w e r k .
Vervangen lampen geïntegreerde
zijknipperlichten
Lampen verlichting
overdag vervangen
R a a d p l e e g h e t P E U G E O T - n e t w e r k .
Page 179 of 288
PRAKTISCHE INFORMATIE
175
Achterlichten
1. Remlicht/parkeerlicht
(P21-
5W
).
2. Achteruitrijlicht (P21W).
3. Richtingaanwijzers
(PY21W-21W).
4. Parkeerlicht (P5-5W).
5. Mistachterlichten (P21W). Lampen remlicht/parkeerlicht,
achteruitrijlicht en
richtingaanwijzers vervangen
D r u k d e z e s b o r g l i p p e n i n e n v e r w i j -
d e r d e l a m p h o u d e r .
V e r w i j d e r d e k u n s t s t o f a f d e k k i n g .
V e r w i j d e r d e t w e e b e v e s t i g i n g s -
s c h r o e v e n v a n d e l a m p .
V e r w i j d e r v o o r z i c h t i g d e l a m p v i a d e
b u i t e n z i j d e .
N e e m d e s t e k k e r v a n d e l a m p l o s .
Draai de lamp een kwartslag en ver-
v a n g d e l a m p .
V o e r h e t m o n t e r e n u i t i n d e o m g e k e e r -
d e v o l g o r d e .
Page 180 of 288
PRAKTISCHE INFORMATIE
176
Lamp derde remlicht vervangen Lampen kentekenplaatverlichting
vervangen (W5-5W)
S t e e k e e n k l e i n e s c h r o e v e n d r a a i e r
in een van de buitenste gaten van
h e t l a m p g l a s .
D u w d e s c h r o e v e n d r a a i e r n a a r b u i -
t e n o m h e t l a m p g l a s l o s t e m a k e n .
V e r w i j d e r h e t l a m p g l a s .
T r e k d e l a m p u i t d e l a m p h o u d e r e n
v e r v a n g d e l a m p .
Lampen parkeerlichten (achterklep)
vervangen
Lampen mistachterlichten vervangen
O p e n d e a c h t e r k l e p .
V e r w i j d e r d e k u n s t s t o f a f d e k k i n g m e t
b e h u l p v a n e e n s c h r o e v e n d r a a i e r .
V e r w i j d e r d e b e v e s t i g i n g s m o e r v a n
d e l a m p .
Draai de lamp een kwart omwente-
l i n g e n v e r v a n g d e z e .
V o e r h e t m o n t e r e n u i t i n d e o m g e k e e r -
d e v o l g o r d e .
S t e e k u w h a n d o n d e r d e b u m p e r .
Draai de lamp een kwart omwente-
l i n g e n v e r v a n g d e z e .
R a a d p l e e g h e t P E U G E O T - n e t w e r k .
