PEUGEOT 3008 2009.5. Instructieboekje (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2009.5., Model line: 3008, Model: PEUGEOT 3008 2009.5.Pages: 288, PDF Size: 20.26 MB
Page 201 of 288
TECHNISCHE GEGEVENS
193
(a) .../1: voorzien van banden met een lage rolweerstand om het brandstofverbruik en de CO
2-emissie nog verder terug te
dringen.
De aangegeven verbruikscijfers zijn de laatstbekende waarden te n tijde van het drukken van dit boekje.
Deze verbruikscijfers zijn gebaseerd op metingen die zijn uitgevo erd onder wettelijk voorgeschreven gebruiksomstandighe-
den (richtlijn 80/1268/ECE) en kunnen variëren afhankelijk van d e rijstijl van de bestuurder, de verkeersomstandigheden, de
weersomstandigheden, de belading van de auto, de staat van onderhoud van de auto en het gebruik van accessoires.
VERBRUIKSCIJFERS Volgens richtlijn 80/1268/ECE
Benzinemotoren
Type variant
uitvoering: 0U ...(a)
Binnen
bebouwde kom (liter/100 km)
Buiten
bebouwde kom (liter/100 km)
Gecombineerd
(liter/100 km)
CO
2-emissie
(g/km)
1.6 liter 16V VTi
120 pk
5FW 10 5,8 7,3 168
5FW/1 9,8 5,6 7,1 165
1.6 liter 16V THP
150 pk
5FX 10,8 5,8 7,6 179
5FX/1 10,6 5,6 7,4 176
1.6 liter 16V THP
156 pk
5FV - - - -
5FV/1 - - - -
Brandstofkwaliteit voor benzinemotoren
Auto's met benzinemotoren kunnen probleemloos rijden op biobra ndstoffen van het type E10 (deze bevatten 10% ethanol)
die voldoen aan de Europese richtlijnen EN 228 en EN 15376.
Brandstoffen van het type E85 (deze bevatten tot 85% ethano l) zijn uitsluitend geschikt voor auto's die speciaal bestemd zijn
voor dit type brandstof (BioFlex-auto's). De kwaliteit van de et hanol moet voldoen aan de Europese richtlijn EN 15376.
Auto's die kunnen rijden op brandstoffen met een ethanolg ehalte tot 100% (type E100), worden uitsluitend verkocht in Bra -
zilië.
Raadpleeg voor meer informatie de site SERVICEBOX
op het volgende internetadres: http://public.servicebox.peugeot.com
Page 202 of 288
TECHNISCHE GEGEVENS
196
(a) .../1: voorzien van banden met een lage rolweerstand om het brandstofverbruik en de CO
2-emissie nog verder terug te
dringen.
De aangegeven verbruikscijfers zijn de laatstbekende waarden te n tijde van het drukken van dit boekje.
Deze verbruikscijfers zijn gebaseerd op metingen die zijn uitgevo erd onder wettelijk voorgeschreven gebruiksomstandighe-
den (richtlijn 80/1268/ECE) en kunnen variëren afhankelijk van d e rijstijl van de bestuurder, de verkeersomstandigheden, de
weersomstandigheden, de belading van de auto, de staat van onderhoud van de auto en het gebruik van accessoires.
VERBRUIKSCIJFERS Volgens richtlijn 80/1268/ECE
Dieselmotoren
Versnellingsbak
Type variant
uitvoering
0U...(a)
Binnen
bebouwde kom
(liter/100 km)
Buiten
bebouwde kom
(liter/100 km)
Gecombineerd
(liter/100 km)
CO
2-emissie
(g/km)
1.6 liter HDi 16V
110 pk
Handgeschakeld
(6 versnellingen)
9HZ 6,7 4,5 5,3 140
9HZ/1 6,5 4,4 5,1 137
Gestuurd
handgeschakeld
(6 versnellingen)
9HZ P 6,7 4,5 5,3 140
9HZ P/1 5,9 4,3 4,9 130
2.0 liter HDi 16V
150 pk
Handgeschakeld
(6 versnellingen)
RHE 7,2 4,8 5,7 149
RHE/1 7,1 4,7 5,6 146
2 liter Turbo HDi 16V
163 pk Automaat
(6 versnellingen)
RHH - - - -
RHH/1 - - - -
Raadpleeg voor meer informatie de site SERVICEBOX op het volgende internetadres: http://public.servicebox.peugeot.com
Brandstofkwaliteit voor dieselmotoren
Auto's met dieselmotoren kunnen probleemloos rijden op biobran dstoffen die aan de huidige en toekomstige Europese richt-
lijnen voldoen (diesel die voldoet aan de richtlijn EN 590 gemengd met biobrandstof die voldoet aan de richtlijn EN 1 4214) en
die aan de pomp getankt kan worden (met een gehalte aan me thyl-estervetzuren van 0 tot 7%).
Het gebruik van biobrandstof B30 is mogelijk bij bepaalde d ieselmotoren op voorwaarde dat de bijzondere onderhoudsvoor-
schriften strikt worden nageleefd. Raadpleeg het PEUGEOT netw erk.
Het gebruik van elk ander type (bio)brandstof (zuivere of verdunde plantaardige of dierlijke olie, stookolie ...) is nadrukkelijk
verboden (kans op schade aan de motor en het brandstofcircuit).
Page 203 of 288
TECHNISCHE GEGEVENS
194

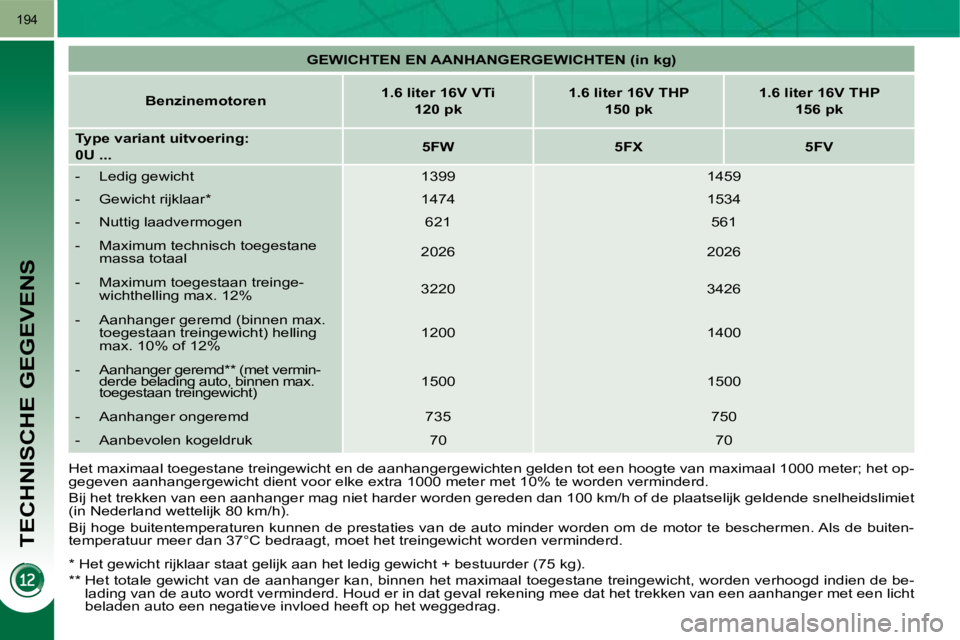

GEWICHTEN EN AANHANGERGEWICHTEN (in kg)
Benzinemotoren
1.6 liter 16V VTi
120 pk
1.6 liter 16V THP
150 pk
1.6 liter 16V THP
156 pk
Type variant uitvoering:
0U ...
5FW 5FX 5FV
- Ledig gewicht 1399 1459
- Gewicht rijklaar * 1474 1534
- Nuttig laadvermogen 621 561
- Maximum technisch toegestane massa totaal 2026 2026
- Maximum toegestaan treinge- wicht helling max. 12% 3220 3426
- Aanhanger geremd (binnen max. toegestaan treingewicht) helling
max. 10% of 12% 1200 1400
- Aanhanger geremd ** (met vermin- derde belading auto, binnen max.
toegestaan treingewicht) 1500 1500
- Aanhanger ongeremd 735 750
- Aanbevolen kogeldruk 70 70
Het maximaal toegestane treingewicht en de aanhangergewich ten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gere den dan 100 km/h of de plaatselijk geldende snelheidslimiet
(in Nederland wettelijk 80 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de aut o minder worden om de motor te beschermen. Als de buiten-
temperatuur meer dan 37°C bedraagt, moet het treingewicht wo rden verminderd.
* Het gewicht rijklaar staat gelijk aan het ledig gew icht + bestuurder (75 kg).
** Het totale gewicht van de aanhanger kan, binnen het maximaal toegestane treingewicht, worden verhoogd indie n de be-
lading van de auto wordt verminderd. Houd er in dat geval re kening mee dat het trekken van een aanhanger met een licht
beladen auto een negatieve invloed heeft op het wegge drag.
Page 204 of 288
TECHNISCHE GEGEVENS
197

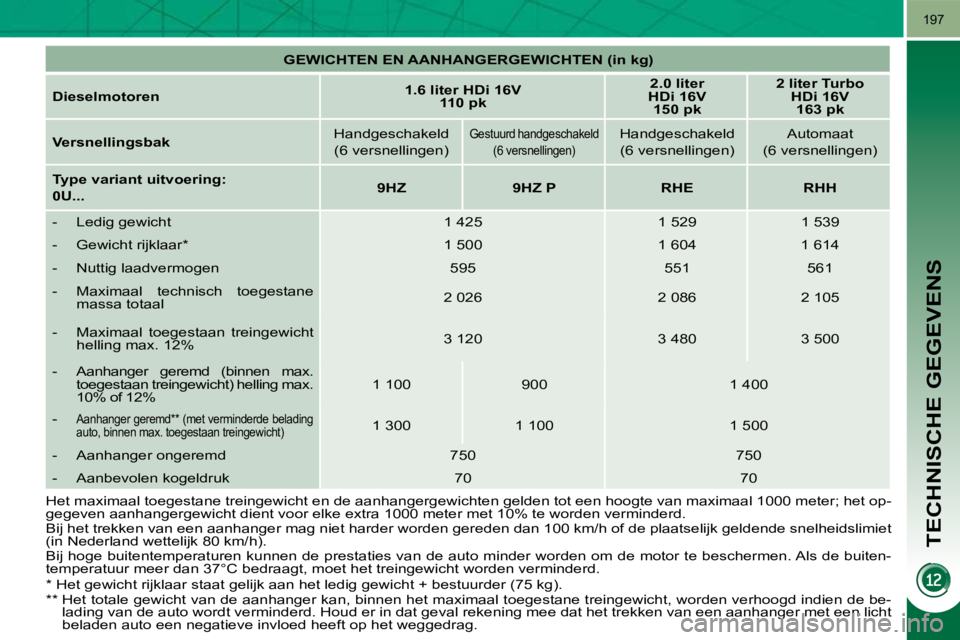

GEWICHTEN EN AANHANGERGEWICHTEN (in kg)
Dieselmotoren
1.6 liter HDi 16V
110 pk
2.0 liter
HDi 16V 150 pk
2 liter Turbo
HDi 16V 163 pk
Versnellingsbak Handgeschakeld
(6 versnellingen)
Gestuurd handgeschakeld (6 versnellingen) Handgeschakeld (6 versnellingen) Automaat
(6 versnellingen)
Type variant uitvoering:
0U...
9HZ 9HZ P RHE RHH
- Ledig gewicht 1 425 1 529 1 539
- Gewicht rijklaar * 1 500 1 604 1 614
- Nuttig laadvermogen 595 551 561
- Maximaal technisch toegestane massa totaal 2 026 2 086 2 105
- Maximaal toegestaan treingewicht helling max. 12% 3 120 3 480 3 500
- Aanhanger geremd (binnen max. toegestaan treingewicht) helling max.
10% of 12% 1 100 900 1 400
-
Aanhanger geremd ** (met verminderde belading
auto, binnen max. toegestaan treingewicht) 1 300 1 100 1 500
- Aanhanger ongeremd 750 750
- Aanbevolen kogeldruk 70 70
Het maximaal toegestane treingewicht en de aanhangergewich ten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gere den dan 100 km/h of de plaatselijk geldende snelheidslimiet
(in Nederland wettelijk 80 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de aut o minder worden om de motor te beschermen. Als de buiten-
temperatuur meer dan 37°C bedraagt, moet het treingewicht wo rden verminderd.
* Het gewicht rijklaar staat gelijk aan het ledig gew icht + bestuurder (75 kg).
** Het totale gewicht van de aanhanger kan, binnen het maximaal toegestane treingewicht, worden verhoogd indie n de be-
lading van de auto wordt verminderd. Houd er in dat geval re kening mee dat het trekken van een aanhanger met een licht
beladen auto een negatieve invloed heeft op het wegge drag.
Page 205 of 288
TECHNISCHE GEGEVENS
198

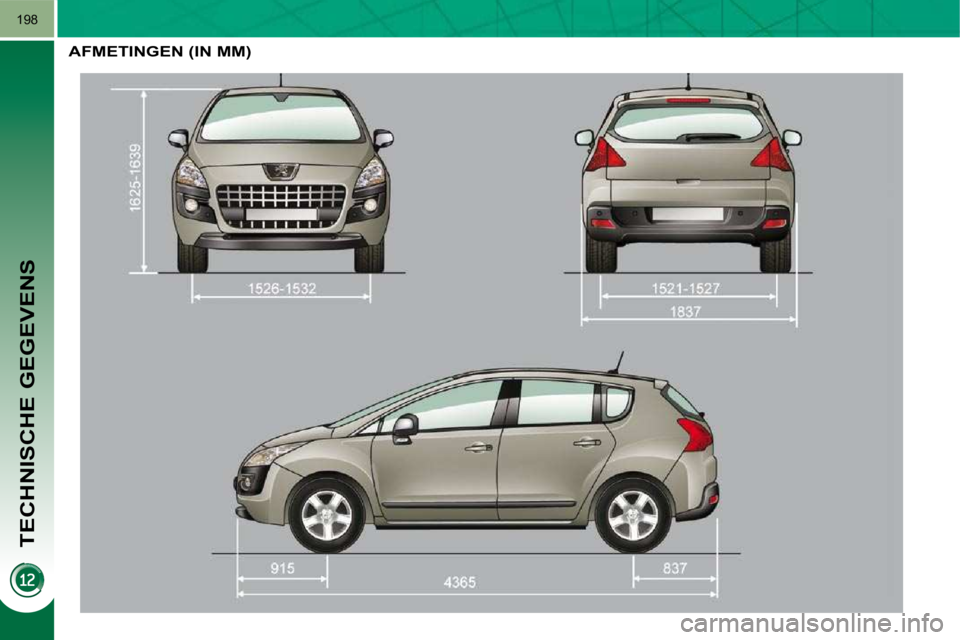

AFMETINGEN (IN MM)
Page 206 of 288
TECHNISCHE GEGEVENS
199

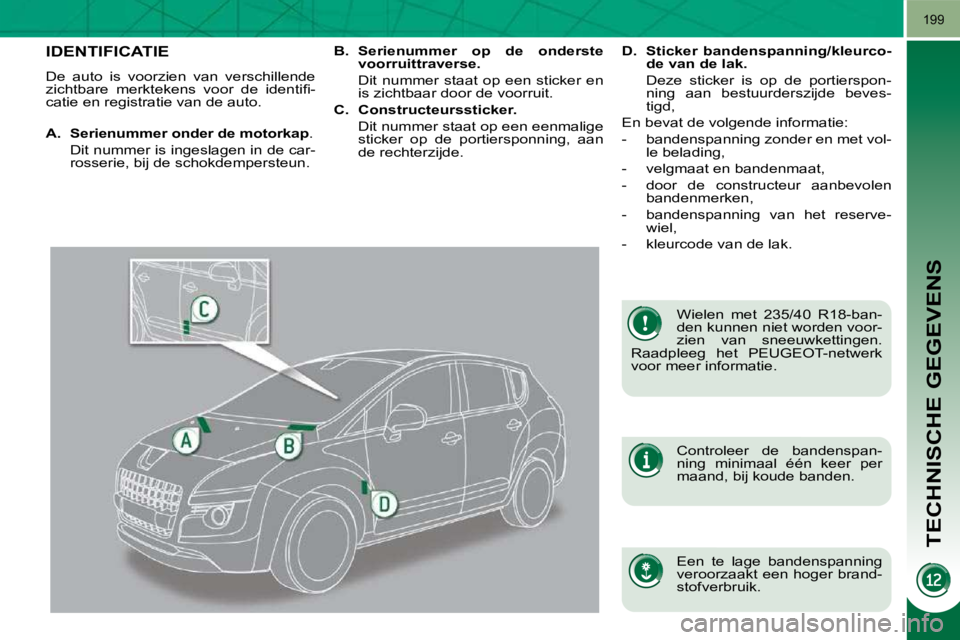

IDENTIFICATIE
De auto is voorzien van verschillende
z i c h t b a r e m e r k t e k e n s v o o r d e i d e n t i fi -
catie en registratie van de auto. Wielen met 235/40 R18-ban-
den kunnen niet worden voor-
zien van sneeuwkettingen.
Raadpleeg het PEUGEOT-netwerk
voor meer informatie.
Een te lage bandenspanning
veroorzaakt een hoger brand-
stofverbruik.
Controleer de bandenspan-
ning minimaal één keer per
maand, bij koude banden.
A. Serienummer onder de motorkap .
Dit nummer is ingeslagen in de car- rosserie, bij de schokdempersteun.
B. Serienummer op de onderste
voorruittraverse.
Dit nummer staat op een sticker en is zichtbaar door de voorruit.
C. Constructeurssticker.
Dit nummer staat op een eenmalige sticker op de portiersponning, aan
de rechterzijde.
D. Sticker bandenspanning/kleurco-
de van de lak.
Deze sticker is op de portierspon- ning aan bestuurderszijde beves-
tigd,
En bevat de volgende informatie:
- bandenspanning zonder en met vol- le belading,
- velgmaat en bandenmaat,
- door de constructeur aanbevolen bandenmerken,
- bandenspanning van het reserve- wiel,
- kleurcode van de lak.
Page 207 of 288
De Peugeot Connect 3D Nav is zodanig gecodeerd dat deze uitsluitend in uw auto functioneert. Raadpleeg het PEUGEOT-netwerk als u het systeem voor gebruik in e e n a n d e r e a u t o w i l t l a t e n c o n fi g u r e r e n .
Bepaalde functies die in deze handleiding worden beschreven, zullen in de loop van het jaar beschikbaar zijn.
Peugeot Connect 3D Nav
MULTIMEDIA-AUTORADIO/BLUETOOTH-TELEFOON
geot Connect 3D Nav geot Connect 3D Nav
GPS EUROPA
INHOUD
Page 208 of 288
204
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
1
10
2
3
4
612
9
7
8
115
TU
PQRS
0
*
1. CD uitwerpen.
2. RADIO: toegang tot het Menu Radio. Weergave van de lijst met zenders in alfabetische volgorde (FM-band ) of in volgorde van frequentie (AM-band).
MEDIA: toegang tot het Menu Media (audio-CD, Jukeb ox, AUX-ingang). Weergave van de tracklijst. Wijzigen van geluidsbron.
NAV: toegang tot het Menu Navigatie en weergave va n de laatst gekozen bestemmingen.
ESC: annuleren van de bewerking. Lang indrukken: terugkeren naar de hoofdweergave.
TRAFFIC: toegang tot het Menu Verkeer (zie rubriek 02 en 10 voor meer informatie over deze functie).
ADDR BOOK: toegang tot het Menu Adresboek (zie rubriek 10 voor meer informatie over deze functie).
S E T U P : t o e g a n g t o t h e t m e n u " S E T U P " ( c o n fi g u r a t i e ) ( z i e r u b r i e k 02 en 10 voor meer informatie over deze functie). Lang indrukken: GPS-dekking.
3. Audio-instellingen (balans/fader, bassen/hoge tonen, muzieksfeer...).
4. Volumeregeling. Kort indrukken: geluid onderbreken.
5. Automatisch zoeken naar radiozenders met een lagere frequentie. Selecteren van het vorige nummer op de CD of de vo rige MP3.
6. Automatisch zoeken naar radiozenders met een hogere frequentie. Selecteren van het volgende nummer op de CD of de volgende MP3.
BASISFUNCTIES
BEDIENINGSPANEEL Peugeot Connect 3D Nav
7. Normale weergave of zwart scherm.
8. Selecteren van het achtereenvolgens weergeven op het scherm KAART/NAV (tijdens navigatie)/TEL (tijdens een gesprek)/RADIO of MEDIA tijdens het afspelen.
9. GESPREK BEANTWOORDEN: toegang tot het Menu Te lefoon. Bluetooth-verbinding, accepteren inkomend gesprek.
10. OPHANGEN: toegang tot het Menu Telefoon. Gesprek beëindigen of inkomend gesprek weigeren, Bluetooth-verbinding.
11. Numerieke toetsen van de telefoon, 10 voorkeuzezenders radio.
12. SD-kaartlezer.
Kort indrukken: wissen van het laatste karakter.
Lang indrukken: activeren van de spraakherkenning.
Page 209 of 288
205
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
13
14

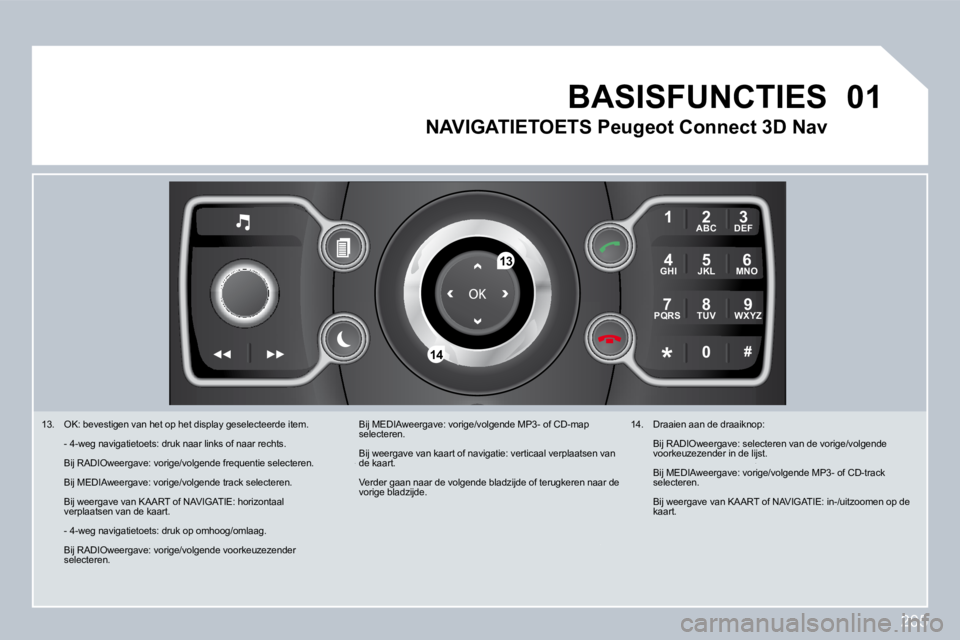

13. OK: bevestigen van het op het display gesele
cteerde item.
- 4-weg navigatietoets: druk naar links of naar re chts.
Bij RADIOweergave: vorige/volgende frequentie sele cteren.
Bij MEDIAweergave: vorige/volgende track selecteren.
Bij weergave van KAART of NAVIGATIE: horizontaal verplaatsen van de kaart.
- 4-weg navigatietoets: druk op omhoog/omlaag.
Bij RADIOweergave: vorige/volgende voorkeuzezender selecteren.
Bij MEDIAweergave: vorige/volgende MP3- of CD-map selecteren.
Bij weergave van kaart of navigatie: verticaal verplaatsen van de kaart.
Verder gaan naar de volgende bladzijde of terugker en naar de vorige bladzijde.
BASISFUNCTIES
NAVIGATIETOETS Peugeot Connect 3D Nav
14. Draaien aan de draaiknop:
Bij RADIOweergave: selecteren van de vorige/volgen de voorkeuzezender in de lijst.
Bij MEDIAweergave: vorige/volgende MP3- of CD-trac k selecteren.
Bij weergave van KAART of NAVIGATIE: in-/uitzoomen op de kaart.
Page 210 of 288
206
02
SETUP
MEDIA
TRAFFIC

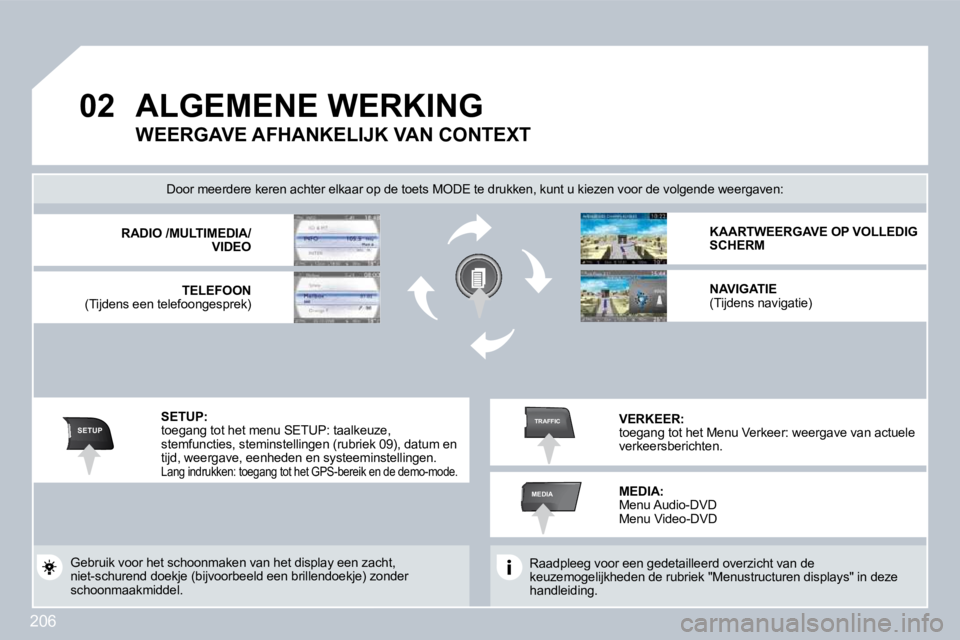

ALGEMENE WERKING
Raadpleeg voor een gedetailleerd overzicht van de keuzemogelijkheden de rubriek "Menustructuren displays" in deze handleiding.
Door meerdere keren achter elkaar op de toets MODE te drukken, kunt u kiezen voor de volgende weerga ven:
Gebruik voor het schoonmaken van het display een z acht, niet-schurend doekje (bijvoorbeeld een brillendoekje) zonder schoonmaakmiddel.
RADIO /MULTIMEDIA/IO IO VIDEO
TELEFOON ( Tijdens een telefoongesprek )
KAARTWEERGAVE OP VOLLEDIG SCHERM
NAVIGATIE ( Tijdens navigatie )
SETUP: toegang tot het menu SETUP: taalkeuze, stemfuncties, steminstellingen (rubriek 09), datum en tijd, weergave, eenheden en systeeminstellingen. Lang indrukken: toegang tot het GPS-bereik en de de mo-mode.
VERKEER: toegang tot het Menu Verkeer: weergave van actuele verkeersberichten.
WEERGAVE AFHANKELIJK VAN CONTEXT
MEDIA: Menu Audio-DVD Menu Video-DVD
