PEUGEOT 3008 2009.5. Betriebsanleitungen (in German)
Manufacturer: PEUGEOT, Model Year: 2009.5., Model line: 3008, Model: PEUGEOT 3008 2009.5.Pages: 291, PDF-Größe: 21.02 MB
Page 1 of 291
24

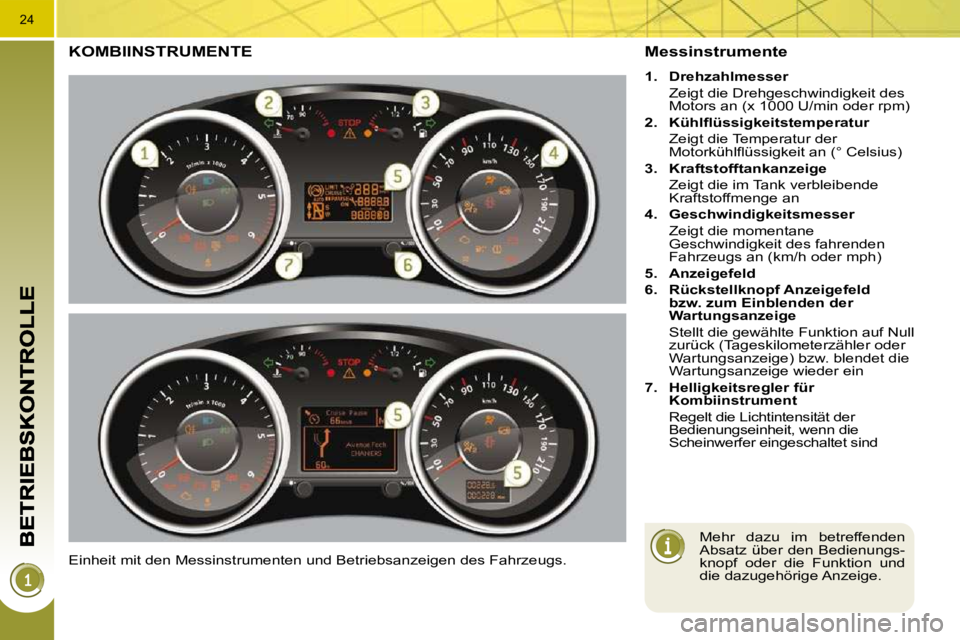

KOMBIINSTRUMENTE
Einheit mit den Messinstrumenten und Betriebsanzeigen des Fahrzeugs.
Messinstrumente
1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1000 U/min oder rpm)
2. K ü h l fl ü s s i g k e i t s t e m p e r a t u r
Zeigt die Temperatur der M o t o r k ü h l fl ü s s i g k e i t a n ( ° C e l s i u s )
3. K r a f t s t o f f t a n k a n z e i g e
Zeigt die im Tank verbleibende Kraftstoffmenge an
4. G e s c h w i n d i g k e i t s m e s s e r
Zeigt die momentane Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)
5. A n z e i g e f e l d
6. R ü c k s t e l l k n o p f A n z e i g e f e l d
bzw. zum Einblenden der
W a r t u n g s a n z e i g e
Stellt die gewählte Funktion auf Null zurück (Tageskilometerzähler oder
Wartungsanzeige) bzw. blendet die
Wartungsanzeige wieder ein
7. H e l l i g k e i t s r e g l e r f ü r
Kombiinstrument
Regelt die Lichtintensität der Bedienungseinheit, wenn die
Scheinwerfer eingeschaltet sind
Mehr dazu im betreffenden
Absatz über den Bedienungs-
knopf oder die Funktion und
die dazugehörige Anzeige.
Page 2 of 291

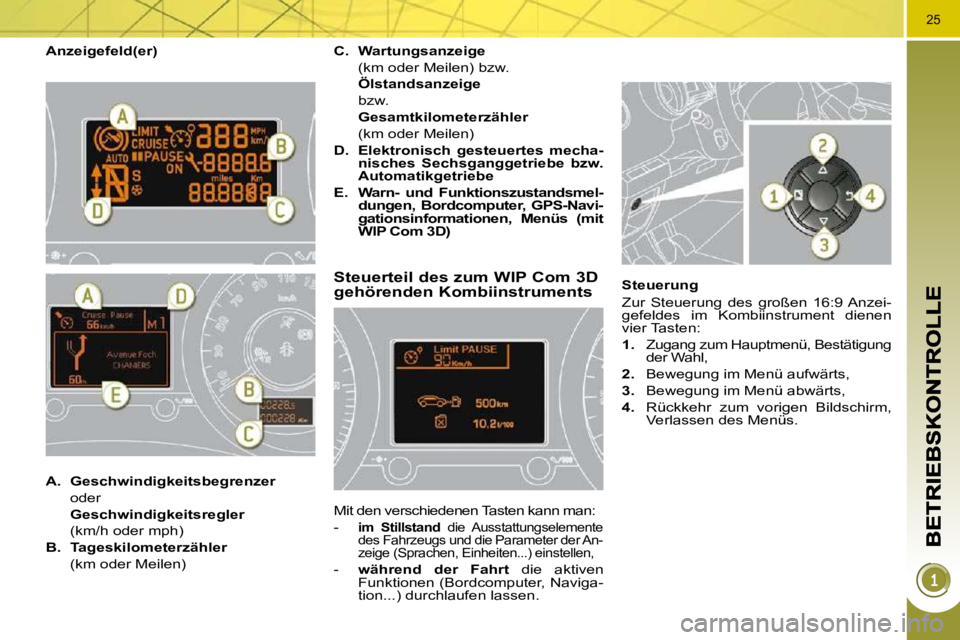

25
A n z e i g e f e l d ( e r )
Steuerteil des zum WIP Com 3D g e h ö r e n d e n K o m b i i n s t r u m e n t s
Mit den verschiedenen Tasten kann man:
-
im Stillstand die Ausstattungselemente
des Fahrzeugs und die Parameter der An-
zeige (Sprachen, Einheiten...) einstellen,
- während der Fahrt die aktiven
Funktionen (Bordcomputer, Naviga-
tion...) durchlaufen lassen. S t e u e r u n g
Zur Steuerung des großen 16:9 Anzei-
gefeldes im Kombiinstrument dienen
vier Tasten:
1. Zugang zum Hauptmenü, Bestätigung
der Wahl,
2. Bewegung im Menü aufwärts,
3. Bewegung im Menü abwärts,
4. Rückkehr zum vorigen Bildschirm,
Verlassen des Menüs.
A. G e s c h w i n d i g k e i t s b e g r e n z e r
oder
G e s c h w i n d i g k e i t s r e g l e r
(km/h oder mph)
B. T a g e s k i l o m e t e r z ä h l e r
(km oder Meilen)
C. W a r t u n g s a n z e i g e
(km oder Meilen) bzw.
Ö l s t a n d s a n z e i g e
bzw.
G e s a m t k i l o m e t e r z ä h l e r
(km oder Meilen)
D. E l e k t r o n i s c h g e s t e u e r t e s m e c h a -
n i s c h e s S e c h s g a n g g e t r i e b e b z w .
A u t o m a t i k g e t r i e b e
E.
W a r n - u n d F u n k t i o n s z u s t a n d s m e l -
d u n g e n , B o r d c o m p u t e r , G P S - N a v i -
g a t i o n s i n f o r m a t i o n e n , M e n ü s ( m i t
W I P C o m 3 D )
Page 3 of 291
26

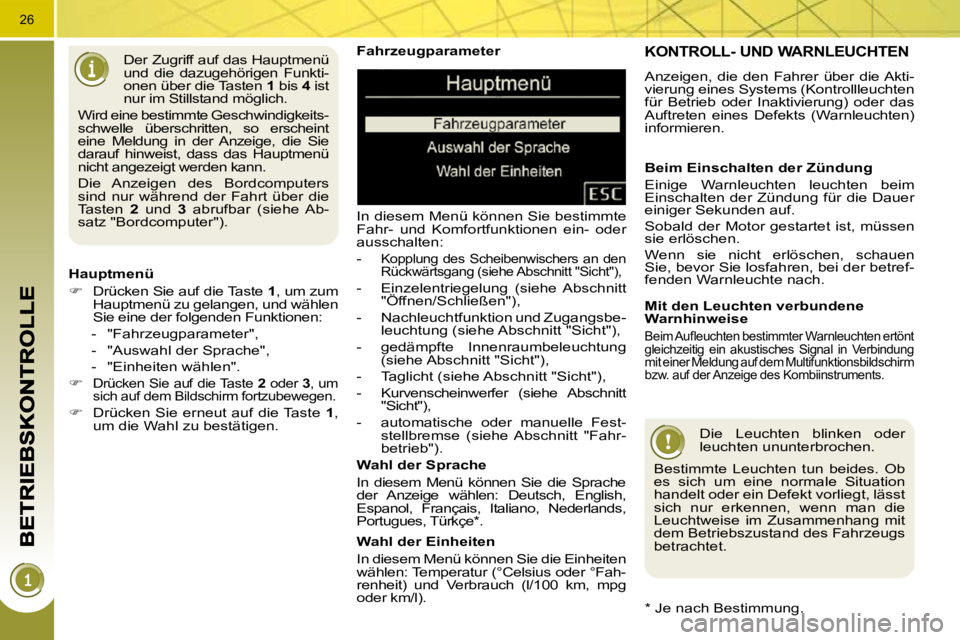

F a h r z e u g p a r a m e t e r
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:
-
Kopplung des Scheibenwischers an den
Rückwärtsgang (siehe Abschnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt "Öffnen/Schließen"),
- Nachleuchtfunktion und Zugangsbe- leuchtung (siehe Abschnitt "Sicht"),
- gedämpfte Innenraumbeleuchtung (siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Kurvenscheinwerfer (siehe Abschnitt "Sicht"),
- automatische oder manuelle Fest- stellbremse (siehe Abschnitt "Fahr-
betrieb").
Wahl der Einheiten
In diesem Menü können Sie die Einheiten
w ä h l e n : T e m p e r a t u r ( ° C e l s i u s o d e r ° F a h -
renheit) und Verbrauch (l/100 km, mpg
oder km/l).
W a h l d e r S p r a c h e
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Türkçe * .
Der Zugriff auf das Hauptmenü
und die dazugehörigen Funkti-
onen über die Tasten
1 bis 4 ist
nur im Stillstand möglich.
Wird eine bestimmte Geschwindigkeits-
schwelle überschritten, so erscheint
eine Meldung in der Anzeige, die Sie
darauf hinweist, dass das Hauptmenü
nicht angezeigt werden kann.
Die Anzeigen des Bordcomputers
sind nur während der Fahrt über die
Tasten 2 und 3 abrufbar (siehe Ab-
satz "Bordcomputer").
H a u p t m e n ü
Drücken Sie auf die Taste 1 , um zum
Hauptmenü zu gelangen, und wählen
Sie eine der folgenden Funktionen:
- "Fahrzeugparameter",
- "Auswahl der Sprache",
- "Einheiten wählen".
Drücken Sie auf die Taste 2 oder 3 , um
sich auf dem Bildschirm fortzubewegen.
Drücken Sie erneut auf die Taste 1 ,
um die Wahl zu bestätigen.
* Je nach Bestimmung .
K O N T R O L L - U N D W A R N L E U C H T E N
Anzeigen, die den Fahrer über die Akti-
vierung eines Systems (Kontrollleuchten
für Betrieb oder Inaktivierung) oder das
Auftreten eines Defekts (Warnleuchten)
informieren.
B e i m E i n s c h a l t e n d e r Z ü n d u n g
Einige Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer
einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen
sie erlöschen.
Wenn sie nicht erlöschen, schauen
Sie, bevor Sie losfahren, bei der betref-
fenden Warnleuchte nach.
M i t d e n L e u c h t e n v e r b u n d e n e
Warnhinweise
B e i m A u fl e u c h t e n b e s t i m m t e r W a r n l e u c h t e n e r t ö n t
gleichzeitig ein akustisches Signal in Verbindung
mit einer Meldung auf dem Multifunktionsbildschirm
bzw. auf der Anzeige des Kombiinstruments.
Die Leuchten blinken oder
leuchten ununterbrochen.
Bestimmte Leuchten tun beides. Ob
es sich um eine normale Situation
handelt oder ein Defekt vorliegt, lässt
sich nur erkennen, wenn man die
Leuchtweise im Zusammenhang mit
dem Betriebszustand des Fahrzeugs
betrachtet.
Page 4 of 291
26
F a h r z e u g p a r a m e t e r
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:
-
Kopplung des Scheibenwischers an den
Rückwärtsgang (siehe Abschnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt "Öffnen/Schließen"),
- Nachleuchtfunktion und Zugangsbe- leuchtung (siehe Abschnitt "Sicht"),
- gedämpfte Innenraumbeleuchtung (siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Kurvenscheinwerfer (siehe Abschnitt "Sicht"),
- automatische oder manuelle Fest- stellbremse (siehe Abschnitt "Fahr-
betrieb").
Wahl der Einheiten
In diesem Menü können Sie die Einheiten
w ä h l e n : T e m p e r a t u r ( ° C e l s i u s o d e r ° F a h -
renheit) und Verbrauch (l/100 km, mpg
oder km/l).
W a h l d e r S p r a c h e
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Türkçe * .
Der Zugriff auf das Hauptmenü
und die dazugehörigen Funkti-
onen über die Tasten
1 bis 4 ist
nur im Stillstand möglich.
Wird eine bestimmte Geschwindigkeits-
schwelle überschritten, so erscheint
eine Meldung in der Anzeige, die Sie
darauf hinweist, dass das Hauptmenü
nicht angezeigt werden kann.
Die Anzeigen des Bordcomputers
sind nur während der Fahrt über die
Tasten 2 und 3 abrufbar (siehe Ab-
satz "Bordcomputer").
H a u p t m e n ü
Drücken Sie auf die Taste 1 , um zum
Hauptmenü zu gelangen, und wählen
Sie eine der folgenden Funktionen:
- "Fahrzeugparameter",
- "Auswahl der Sprache",
- "Einheiten wählen".
Drücken Sie auf die Taste 2 oder 3 , um
sich auf dem Bildschirm fortzubewegen.
Drücken Sie erneut auf die Taste 1 ,
um die Wahl zu bestätigen.
* Je nach Bestimmung .
K O N T R O L L - U N D W A R N L E U C H T E N
Anzeigen, die den Fahrer über die Akti-
vierung eines Systems (Kontrollleuchten
für Betrieb oder Inaktivierung) oder das
Auftreten eines Defekts (Warnleuchten)
informieren.
B e i m E i n s c h a l t e n d e r Z ü n d u n g
Einige Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer
einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen
sie erlöschen.
Wenn sie nicht erlöschen, schauen
Sie, bevor Sie losfahren, bei der betref-
fenden Warnleuchte nach.
M i t d e n L e u c h t e n v e r b u n d e n e
Warnhinweise
B e i m A u fl e u c h t e n b e s t i m m t e r W a r n l e u c h t e n e r t ö n t
gleichzeitig ein akustisches Signal in Verbindung
mit einer Meldung auf dem Multifunktionsbildschirm
bzw. auf der Anzeige des Kombiinstruments.
Die Leuchten blinken oder
leuchten ununterbrochen.
Bestimmte Leuchten tun beides. Ob
es sich um eine normale Situation
handelt oder ein Defekt vorliegt, lässt
sich nur erkennen, wenn man die
Leuchtweise im Zusammenhang mit
dem Betriebszustand des Fahrzeugs
betrachtet.
Page 5 of 291
27

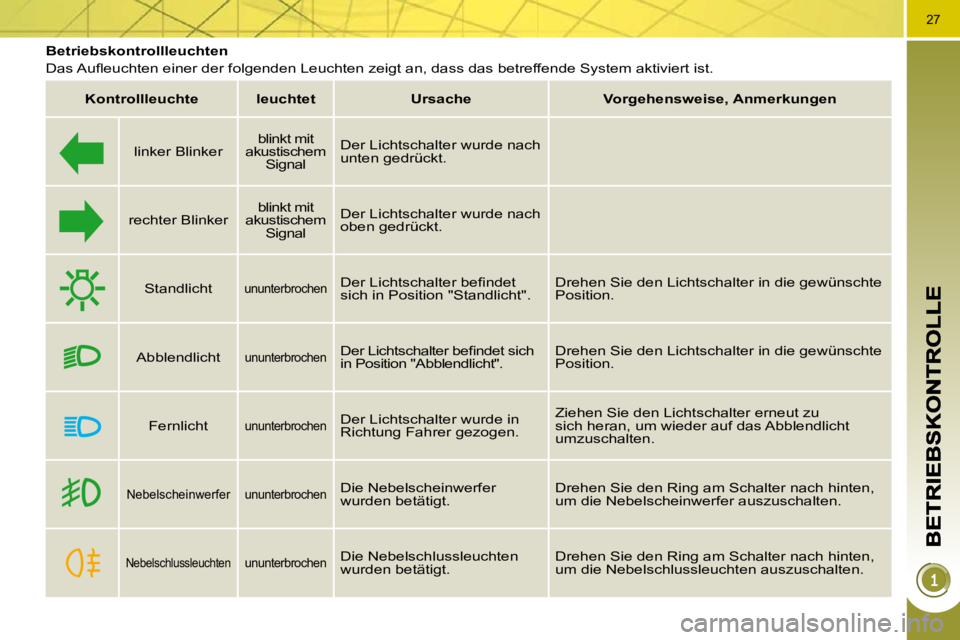

B e t r i e b s k o n t r o l l l e u c h t e n
D a s A u fl e u c h t e n e i n e r d e r f o l g e n d e n L e u c h t e n z e i g t a n , d a s s d a s b e t r e f f e n d e S y s t e m a k t i v i e r t i s t .
KontrollleuchteleuchtetUrsache
V o r g e h e n s w e i s e , A n m e r k u n g e n
linker Blinker blinkt mit akustischem Signal
Der Lichtschalter wurde nach unten gedrückt.
rechter Blinker blinkt mit akustischem Signal
Der Lichtschalter wurde nach oben gedrückt.
Standlicht ununterbrochen D e r L i c h t s c h a l t e r b e fi n d e t sich in Position "Standlicht". Drehen Sie den Lichtschalter in die gewünschte Position.
Abblendlicht ununterbrochen D e r L i c h t s c h a l t e r b e fi n d e t s i c h in Position "Abblendlicht". Drehen Sie den Lichtschalter in die gewünschte Position.
Fernlicht ununterbrochen Der Lichtschalter wurde in Richtung Fahrer gezogen.
Ziehen Sie den Lichtschalter erneut zu sich heran, um wieder auf das Abblendlicht umzuschalten.
Nebelscheinwerfer ununterbrochen Die Nebelscheinwerfer wurden betätigt. Drehen Sie den Ring am Schalter nach hinten, um die Nebelscheinwerfer auszuschalten.
Nebelschlussleuchten ununterbrochen Die Nebelschlussleuchten wurden betätigt. Drehen Sie den Ring am Schalter nach hinten, um die Nebelschlussleuchten auszuschalten.
Page 6 of 291
28

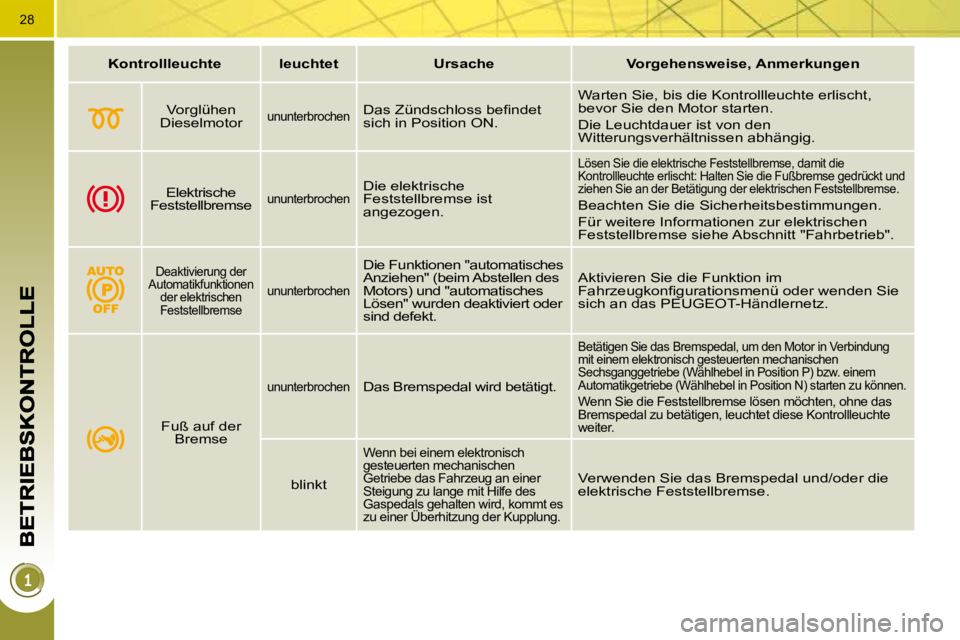

KontrollleuchteleuchtetUrsache
V o r g e h e n s w e i s e , A n m e r k u n g e n
Vorglühen Dieselmotor ununterbrochen D a s Z ü n d s c h l o s s b e fi n d e t sich in Position ON.
Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor starten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig.
Elektrische Feststellbremse ununterbrochen Die elektrische Feststellbremse ist angezogen.
Lösen Sie die elektrische Feststellbremse, damit die Kontrollleuchte erlischt: Halten Sie die Fußbremse gedrückt und ziehen Sie an der Betätigung der elektrischen Fests tellbremse.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur elektrischen Feststellbremse siehe Abschnitt "Fahrbetrieb".
Deaktivierung der Automatikfunktionen der elektrischen Feststellbremse
ununterbrochen
Die Funktionen "automatisches Anziehen" (beim Abstellen des Motors) und "automatisches Lösen" wurden deaktiviert oder sind defekt.
Aktivieren Sie die Funktion im F a h r z e u g k o n fi g u r a t i o n s m e n ü o d e r w e n d e n S i e sich an das PEUGEOT-Händlernetz.
Fuß auf der Bremse
ununterbrochen Das Bremspedal wird betätigt.
Betätigen Sie das Bremspedal, um den Motor in Verb indung mit einem elektronisch gesteuerten mechanischen Sechsganggetriebe (Wählhebel in Position P) bzw. einem Automatikgetriebe (Wählhebel in Position N) starten zu können.
Wenn Sie die Feststellbremse lösen möchten, ohne d as Bremspedal zu betätigen, leuchtet diese Kontrollleuchte weiter.
blinkt
Wenn bei einem elektronisch gesteuerten mechanischen Getriebe das Fahrzeug an einer Steigung zu lange mit Hilfe des Gaspedals gehalten wird, kommt es zu einer Überhitzung der Kupplung. Gaspedals gehalten wird, kommt es edals
Verwenden Sie das Bremspedal und/oder die elektrische Feststellbremse.
Page 7 of 291
29

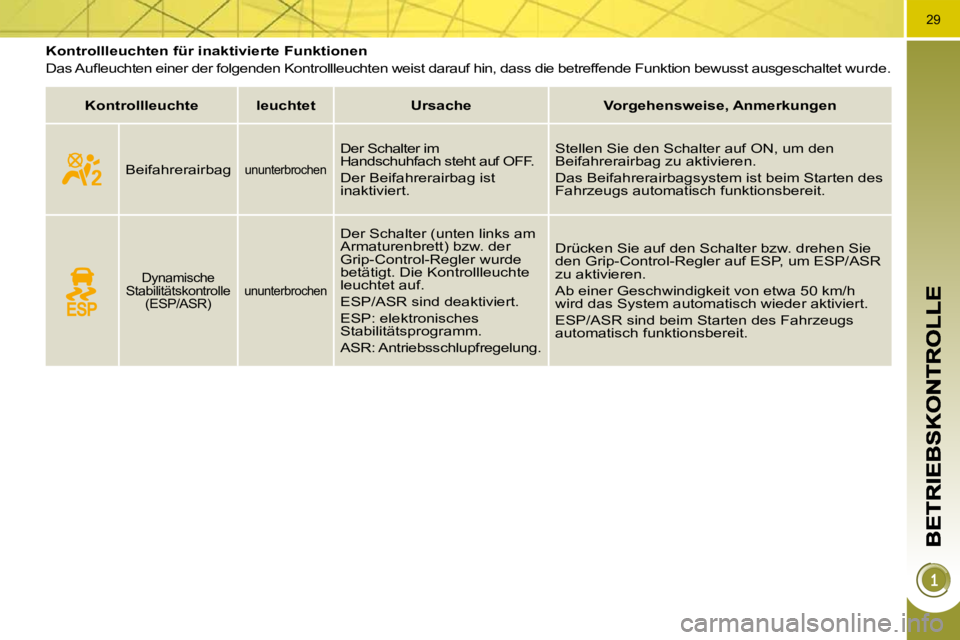

K o n t r o l l l e u c h t e n f ü r i n a k t i v i e r t e F u n k t i o n e n
D a s A u fl e u c h t e n e i n e r d e r f o l g e n d e n K o n t r o l l l e u c h t e n w e i s t d a r a u f h i n , d a s s d i e b e t r e f f e n d e F u n k t i o n b e w u s s t a u s g e s c h a l t e t w u r d e .
Kontrollleuchte leuchtet Ursache V o r g e h e n s w e i s e , A n m e r k u n g e n
Beifahrerairbag ununterbrochen
Der Schalter im
Handschuhfach steht auf OFF.
Der Beifahrerairbag ist
inaktiviert. Stellen Sie den Schalter auf ON, um den
Beifahrerairbag zu aktivieren.
Das Beifahrerairbagsystem ist beim Starten des
Fahrzeugs automatisch funktionsbereit.
Dynamische
Stabilitätskontrolle (ESP/ASR) ununterbrochen
Der Schalter (unten links am
Armaturenbrett) bzw. der
G r i p - C o n t r o l - R e g l e r w u r d e
betätigt. Die Kontrollleuchte
leuchtet auf.
ESP/ASR sind deaktiviert.
ESP: elektronisches
Stabilitätsprogramm.
ASR: Antriebsschlupfregelung . Drücken Sie auf den Schalter bzw. drehen Sie
d e n G r i p - C o n t r o l - R e g l e r a u f E S P , u m E S P / A S R
zu aktivieren.
Ab einer Geschwindigkeit von etwa 50 km/h
wird das System automatisch wieder aktiviert.
ESP/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.
Page 8 of 291

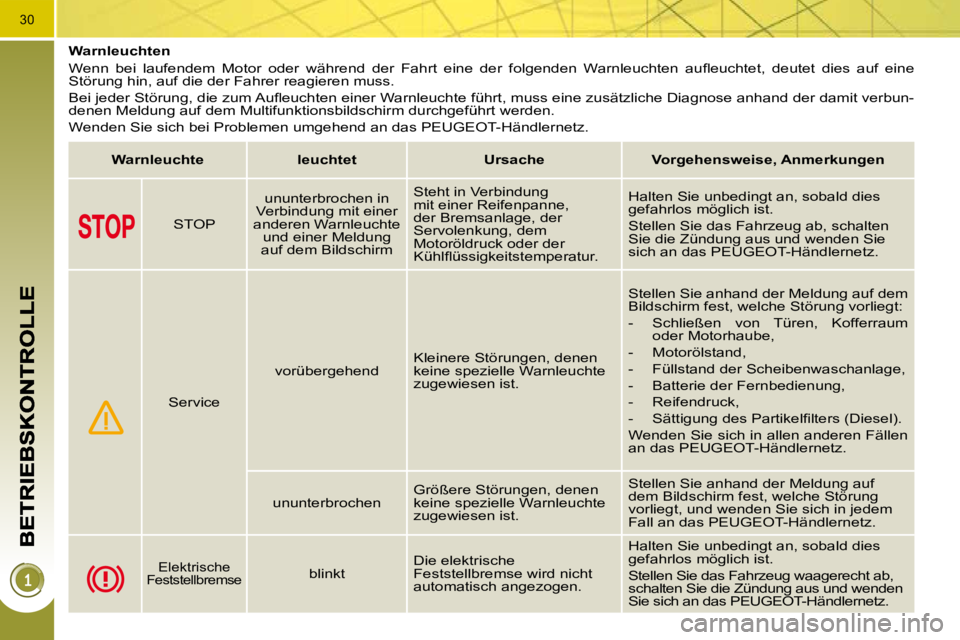

30
Warnleuchten
W e n n b e i l a u f e n d e m M o t o r o d e r w ä h r e n d d e r F a h r t e i n e d e r f o l g e n d e n W a r n l e u c h t e n a u fl e u c h t e t , d e u t e t d i e s a u f e i n e
Störung hin, auf die der Fahrer reagieren muss.
B e i j e d e r S t ö r u n g , d i e z u m A u fl e u c h t e n e i n e r W a r n l e u c h t e f ü h r t , m u s s e i n e z u s ä t z l i c h e D i a g n o s e a n h a n d d e r d a m i t v e r b u n -
denen Meldung auf dem Multifunktionsbildschirm durchgeführt werd en.
Wenden Sie sich bei Problemen umgehend an das PEUGEOT-Händlerne tz.
WarnleuchteleuchtetUrsache V o r g e h e n s w e i s e , A n m e r k u n g e n
STOP
ununterbrochen in Verbindung mit einer anderen Warnleuchte und einer Meldung auf dem Bildschirm
Steht in Verbindung mit einer Reifenpanne, der Bremsanlage, der Servolenkung, dem Motoröldruck oder der K ü h l fl ü s s i g k e i t s t e m p e r a t u r .
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus und wenden Sie sich an das PEUGEOT-Händlernetz.
Service
vorübergehend Kleinere Störungen, denen keine spezielle Warnleuchte zugewiesen ist.
Stellen Sie anhand der Meldung auf dem Bildschirm fest, welche Störung vorliegt:
- Schließen von Türen, Kofferraum oder Motorhaube,
- Motorölstand,
- Füllstand der Scheibenwaschanlage,
- Batterie der Fernbedienung,
- Reifendruck,
- S ä t t i g u n g d e s P a r t i k e l fi l t e r s ( D i e s e l ) .
Wenden Sie sich in allen anderen Fällen an das PEUGEOT-Händlernetz.
ununterbrochen Größere Störungen, denen keine spezielle Warnleuchte zugewiesen ist.
Stellen Sie anhand der Meldung auf dem Bildschirm fest, welche Störung vorliegt, und wenden Sie sich in jedem Fall an das PEUGEOT-Händlernetz.
Elektrische Feststellbremse blinkt Die elektrische Feststellbremse wird nicht automatisch angezogen.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug waagerecht ab, schalten Sie die Zündung aus und wenden Sie sich an das PEUGEOT-Händlernetz.
Page 9 of 291

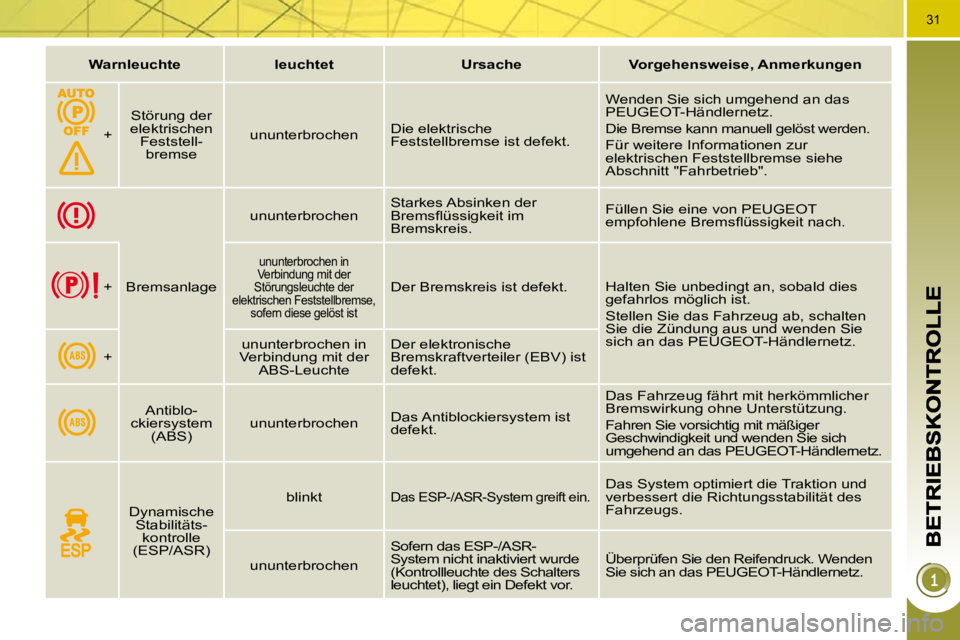

31
WarnleuchteleuchtetUrsache V o r g e h e n s w e i s e , A n m e r k u n g e n
+
Störung der elektrischen Feststell-bremse
ununterbrochen Die elektrische Feststellbremse ist defekt.
Wenden Sie sich umgehend an das PEUGEOT-Händlernetz.
Die Bremse kann manuell gelöst werden.
Für weitere Informationen zur elektrischen Feststellbremse siehe Abschnitt "Fahrbetrieb".
ununterbrochen Starkes Absinken der
B r e m s fl ü s s i g k e i t i m
Bremskreis. Füllen Sie eine von PEUGEOT
e m p f o h l e n e B r e m s fl ü s s i g k e i t n a c h .
+
Bremsanlage
ununterbrochen in
Verbindung mit der
Störungsleuchte der
elektrischen Feststellbremse, sofern diese gelöst ist
Der Bremskreis ist defekt. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus und wenden Sie sich an das PEUGEOT-Händlernetz. + ununterbrochen in
Verbindung mit der ABS-Leuchte Der elektronische
Bremskraftverteiler (EBV) ist
defekt.
Antiblo-
ckiersystem (ABS)
ununterbrochen Das Antiblockiersystem ist defekt.
Das Fahrzeug fährt mit herkömmlicher Bremswirkung ohne Unterstützung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit und wenden Sie sich umgehend an das PEUGEOT-Händlernetz.
Dynamische Stabilitäts-kontrolle (ESP/ASR)
blinkt Das ESP-/ASR-System greift ein. Das System optimiert die Traktion und verbessert die Richtungsstabilität des Fahrzeugs.
ununterbrochen
Sofern das ESP-/ASR-System nicht inaktiviert wurde (Kontrollleuchte des Schalters leuchtet), liegt ein Defekt vor.
Überprüfen Sie den Reifendruck. Wenden Sie sich an das PEUGEOT-Händlernetz.
Page 10 of 291

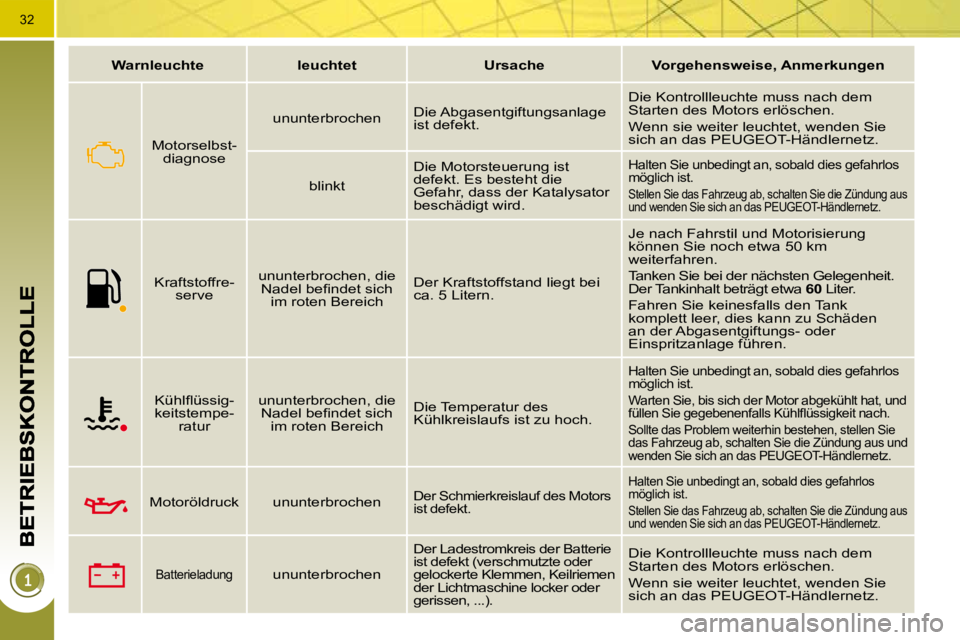

32
WarnleuchteleuchtetUrsache V o r g e h e n s w e i s e , A n m e r k u n g e n
Motorselbst-diagnose
ununterbrochen Die Abgasentgiftungsanlage ist defekt.
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das PEUGEOT-Händlernetz.
blinkt
Die Motorsteuerung ist defekt. Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus und wenden Sie sich an das PEUGEOT-Händlernetz.
Kraftstoffre-serve
ununterbrochen, die N a d e l b e fi n d e t s i c h im roten Bereich
Der Kraftstoffstand liegt bei ca. 5 Litern.
Je nach Fahrstil und Motorisierung können Sie noch etwa 50 km weiterfahren.
Tanken Sie bei der nächsten Gelegenheit. Der Tankinhalt beträgt etwa 60 Liter.
Fahren Sie keinesfalls den Tank komplett leer, dies kann zu Schäden an der Abgasentgiftungs- oder Einspritzanlage führen.
K ü h l fl ü s s i g -keitstempe-ratur
ununterbrochen, die N a d e l b e fi n d e t s i c h im roten Bereich
Die Temperatur des Kühlkreislaufs ist zu hoch.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und f ü l l e n S i e g e g e b e n e n f a l l s K ü h l fl ü s s i g k e i t n a c h .
Sollte das Problem weiterhin bestehen, stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus und wenden Sie sich an das PEUGEOT-Händlernetz.
Motoröldruck ununterbrochen Der Schmierkreislauf des Motors ist defekt.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zünd ung aus und wenden Sie sich an das PEUGEOT-Händlernetz.
Batterieladung ununterbrochen
Der Ladestromkreis der Batterie ist defekt (verschmutzte oder gelockerte Klemmen, Keilriemen der Lichtmaschine locker oder gerissen, ...).
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das PEUGEOT-Händlernetz.
