PEUGEOT 3008 2014 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 3008, Model: PEUGEOT 3008 2014Pages: 388, tamaño PDF: 18.78 MB
Page 221 of 388

219

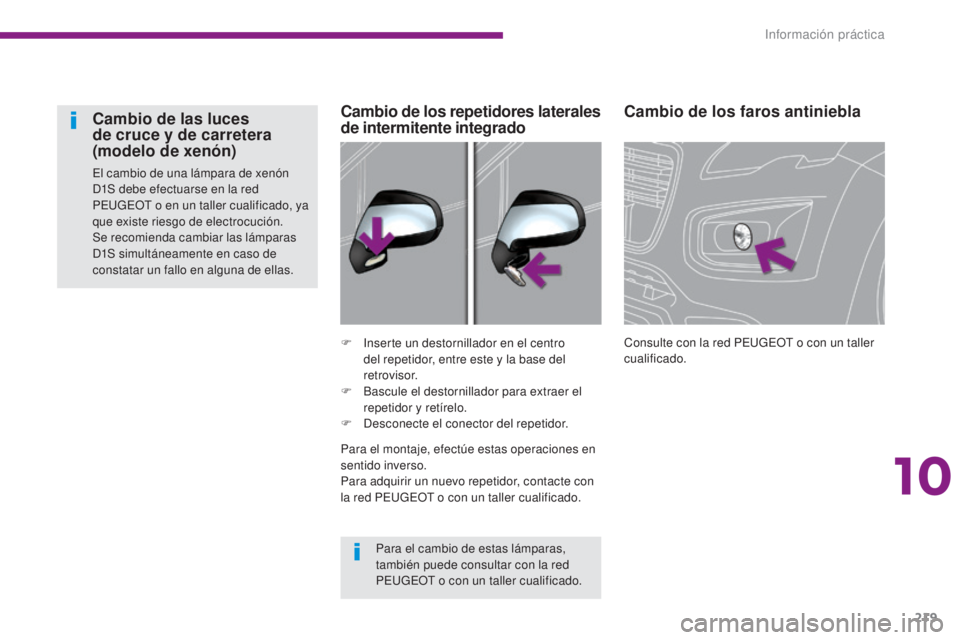

Cambio de los faros antiniebla
Consulte con la red PEUGEOT o con un taller
cualificado.
F
I
nserte un destornillador en el centro
del repetidor, entre este y la base del
retrovisor.
F
B
ascule el destornillador para extraer el
repetidor y retírelo.
F
D
esconecte el conector del repetidor.
Cambio de los repetidores laterales
de intermitente integrado
Cambio de las luces
de cruce y de carretera
(modelo de xenón)
El cambio de una lámpara de xenón
D1S debe efectuarse en la red
PEUGEOT o en un taller cualificado, ya
que existe riesgo de electrocución.
Se recomienda cambiar las lámparas
D1S simultáneamente en caso de
constatar un fallo en alguna de ellas.
Para el cambio de estas lámparas,
también puede consultar con la red
PEUGEOT o con un taller cualificado.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para adquirir un nuevo repetidor, contacte con
la red PEUGEOT o con un taller cualificado.
10
Información práctica
Page 222 of 388

220

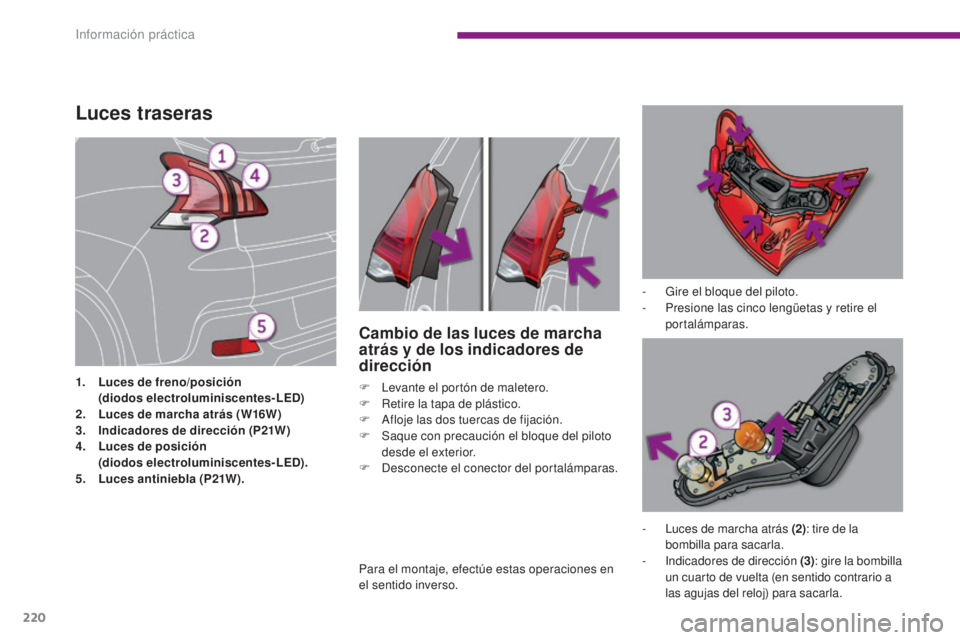

Luces traseras
1. Luces de freno/posición
( diodos electroluminiscentes-LED)
2.
L
uces de marcha atrás (W16W)
3.
I
ndicadores de dirección (P21W)
4.
L
uces de posición
(
diodos electroluminiscentes-LED).
5.
L
uces antiniebla (P21W). -
G
ire el bloque del piloto.
-
P
resione las cinco lengüetas y retire el
portalámparas.
Cambio de las luces de marcha
atrás y de los indicadores de
dirección
F Levante el portón de maletero.
F R etire la tapa de plástico.
F
A
floje las dos tuercas de fijación.
F
Sa
que con precaución el bloque del piloto
desde el exterior.
F
D
esconecte el conector del portalámparas. -
L
uces de marcha atrás (2): tire de la
bombilla para sacarla.
-
I
ndicadores de dirección (3): gire la bombilla
un cuarto de vuelta (en sentido contrario a
las agujas del reloj) para sacarla.
Para el montaje, efectúe estas operaciones en
el sentido inverso.
Información práctica
Page 223 of 388

221

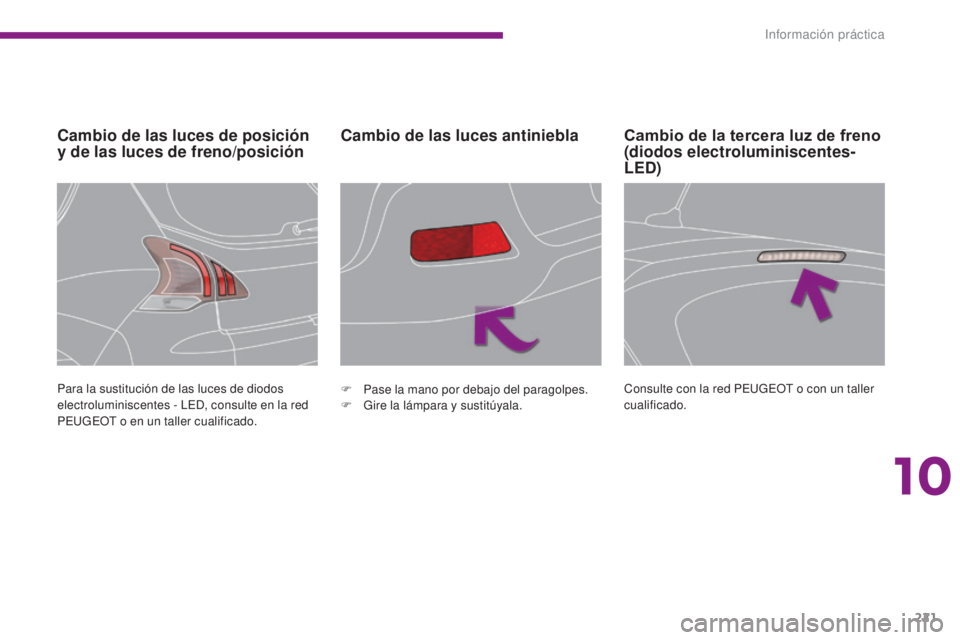

Cambio de las luces de posición
y de las luces de freno/posiciónCambio de las luces antiniebla
Para la sustitución de las luces de diodos
electroluminiscentes - LED, consulte en la red
PEUGEOT o en un taller cualificado. F
P ase la mano por debajo del paragolpes.
F
G
ire la lámpara y sustitúyala.
Cambio de la tercera luz de freno
(diodos electroluminiscentes-
LED)
Consulte con la red PEUGEOT o con un taller
cualificado.
10
Información práctica
Page 224 of 388

222

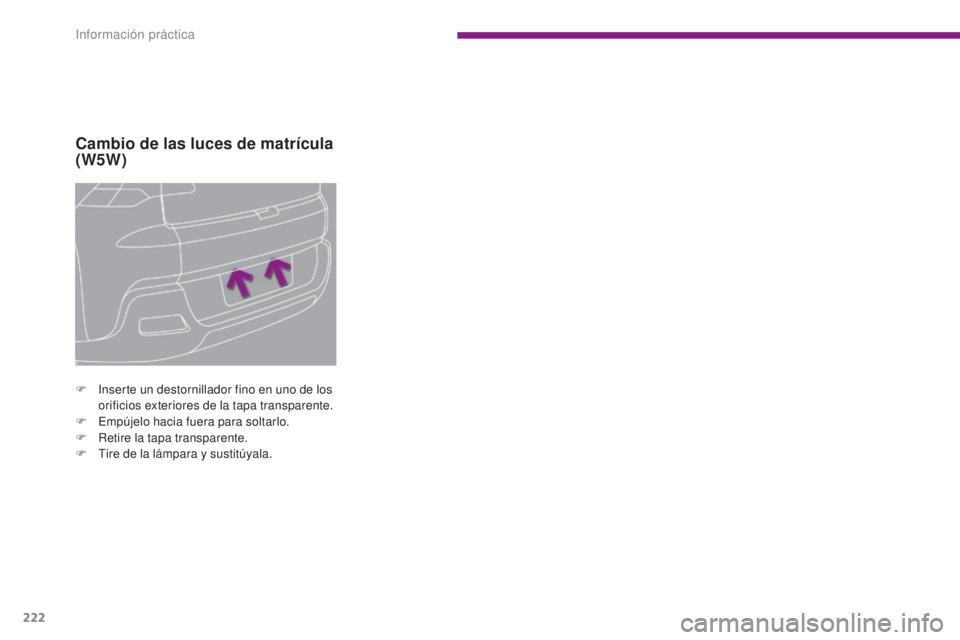

Cambio de las luces de matrícula
(W5W)
F Inserte un destornillador fino en uno de los orificios exteriores de la tapa transparente.
F
E
mpújelo hacia fuera para soltarlo.
F
R
etire la tapa transparente.
F
T
ire de la lámpara y sustitúyala.
Información práctica
Page 225 of 388

223

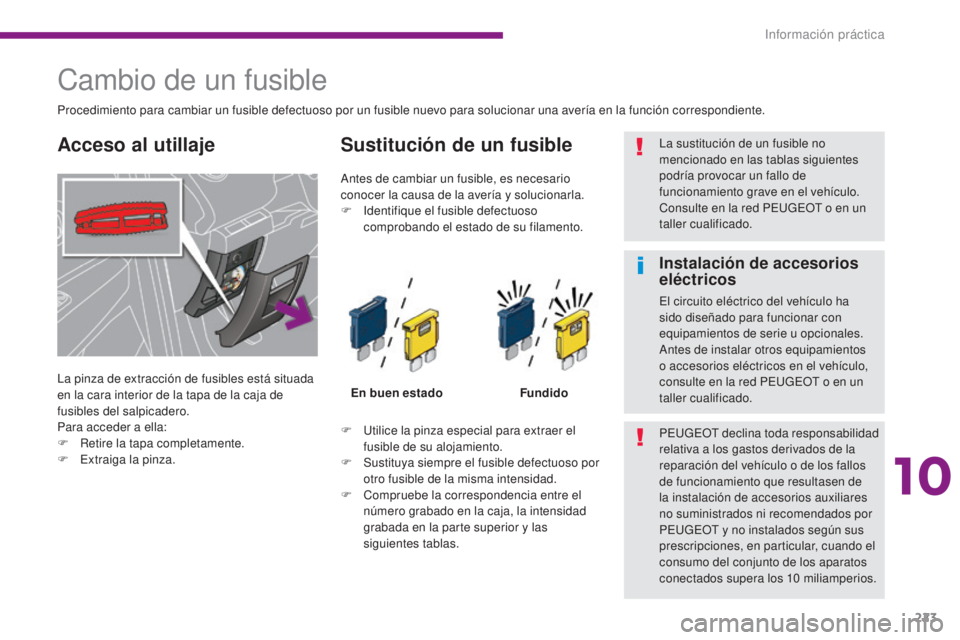

Cambio de un fusible
La pinza de extracción de fusibles está situada
en la cara interior de la tapa de la caja de
fusibles del salpicadero.
Para acceder a ella:
F
R
etire la tapa completamente.
F
E
xtraiga la pinza.
Sustitución de un fusible
En buen estado Fundido
F
U
tilice la pinza especial para extraer el
fusible de su alojamiento.
F
Su
stituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.
F
C
ompruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la parte superior y las
siguientes tablas.
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
F
I
dentifique el fusible defectuoso
comprobando el estado de su filamento.
Procedimiento para cambiar un fusible defectuoso por un fusible nuevo para solucionar una avería en la función correspondiente.
La sustitución de un fusible no
mencionado en las tablas siguientes
podría provocar un fallo de
funcionamiento grave en el vehículo.
Consulte en la red PEUGEOT o en un
taller cualificado.
PEUGEOT declina toda responsabilidad
relativa a los gastos derivados de la
reparación del vehículo o de los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular, cuando el
consumo del conjunto de los aparatos
conectados supera los 10
miliamperios.
Acceso al utillaje
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo ha
sido diseñado para funcionar con
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red PEUGEOT o en un
taller cualificado.
10
Información práctica
Page 226 of 388

224

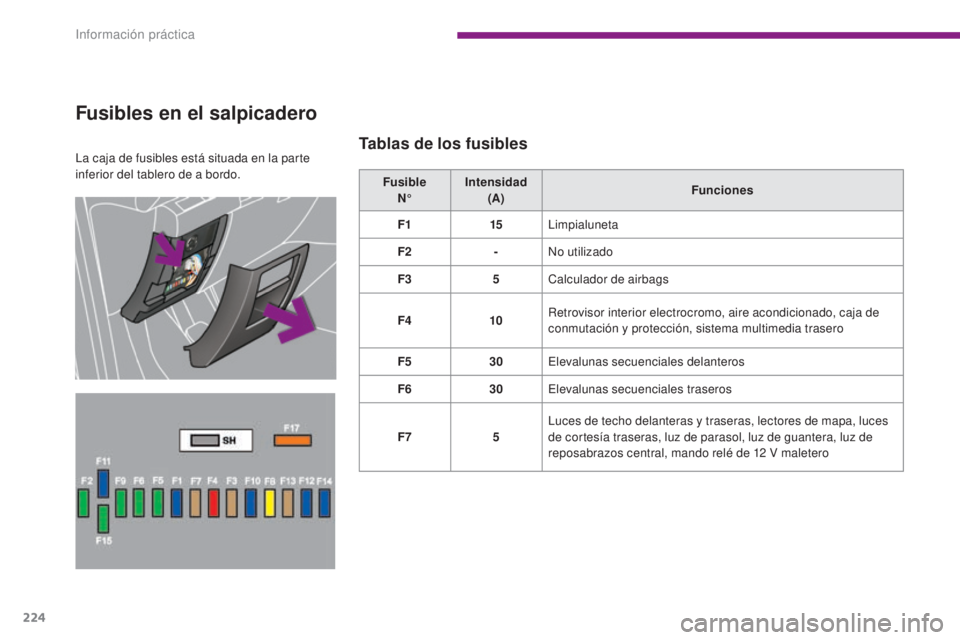

La caja de fusibles está situada en la parte
inferior del tablero de a bordo.
Fusibles en el salpicadero
Tablas de los fusibles
Fusible N° Intensidad
(A) Funciones
F1 15Limpialuneta
F2 -No utilizado
F3 5Calculador de airbags
F4 10Retrovisor interior electrocromo, aire acondicionado, caja de
conmutación y protección, sistema multimedia trasero
F5 30Elevalunas secuenciales delanteros
F6 30Elevalunas secuenciales traseros
F7 5Luces de techo delanteras y traseras, lectores de mapa, luces
de cortesía traseras, luz de parasol, luz de guantera, luz de
reposabrazos central, mando relé de 12
V maletero
Información práctica
Page 227 of 388

225

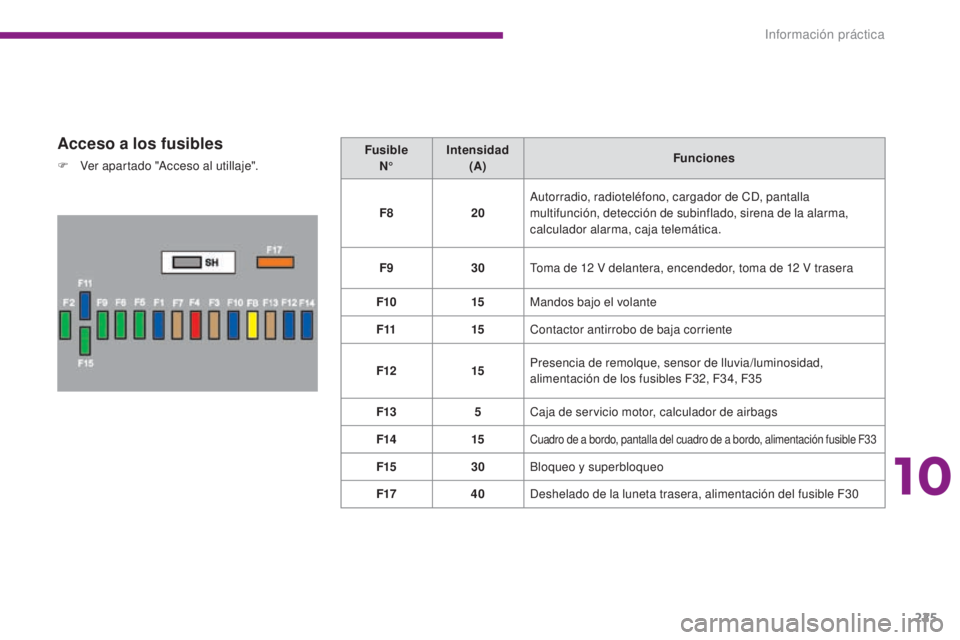

Acceso a los fusibles
F Ver apartado "Acceso al utillaje".Fusible
N° Intensidad
(A) Funciones
F8 20Autorradio, radioteléfono, cargador de CD, pantalla
multifunción, detección de subinflado, sirena de la alarma,
calculador alarma, caja telemática.
F9 30Toma de 12
V delantera, encendedor, toma de 12 V trasera
F10 15Mandos bajo el volante
F11 15Contactor antirrobo de baja corriente
F12 15Presencia de remolque, sensor de lluvia/luminosidad,
alimentación de los fusibles F32, F34, F35
F13 5Caja de servicio motor, calculador de airbags
F14 15
Cuadro de a bordo, pantalla del cuadro de a bordo, alimentación fusible F33
F1530Bloqueo y superbloqueo
F17 40Deshelado de la luneta trasera, alimentación del fusible F30
10
Información práctica

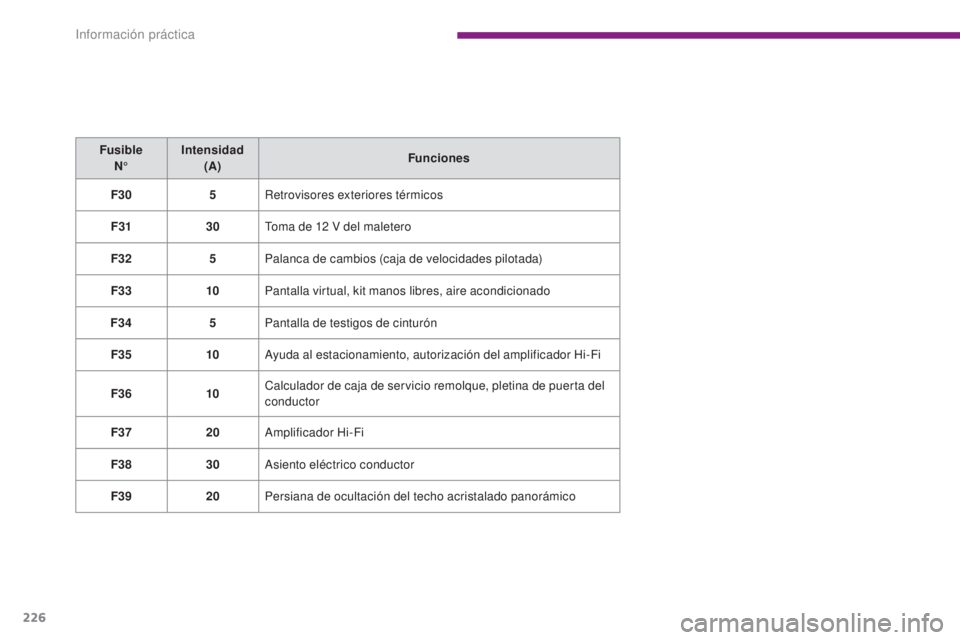

Page 228 of 388

226
Fusible N° Intensidad
(A) Funciones
F30 5Retrovisores exteriores térmicos
F31 30Toma de 12
V del maletero
F32 5Palanca de cambios (caja de velocidades pilotada)
F33 10Pantalla virtual, kit manos libres, aire acondicionado
F34 5Pantalla de testigos de cinturón
F35 10Ayuda al estacionamiento, autorización del amplificador Hi-Fi
F36 10Calculador de caja de servicio remolque, pletina de puerta del
conductor
F37 20Amplificador Hi-Fi
F38 30Asiento eléctrico conductor
F39 20Persiana de ocultación del techo acristalado panorámico
Información práctica
Page 229 of 388

227

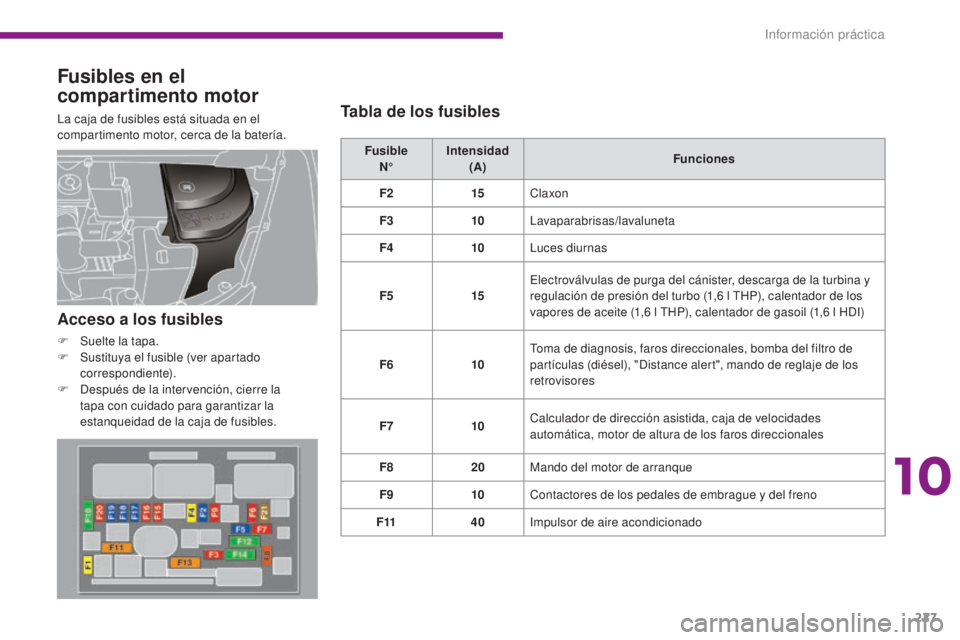

Fusibles en el
compartimento motor
La caja de fusibles está situada en el
compartimento motor, cerca de la batería.Fusible
N° Intensidad
(A) Funciones
F2 15Claxon
F3 10Lavaparabrisas/lavaluneta
F4 10Luces diurnas
F5 15Electroválvulas de purga del cánister, descarga de la turbina y
regulación de presión del turbo (1,6
l THP), calentador de los
vapores de aceite (1,6
l THP), calentador de gasoil (1,6 l HDI)
F6 10Toma de diagnosis, faros direccionales, bomba del filtro de
partículas (diésel), "Distance alert", mando de reglaje de los
retrovisores
F7 10Calculador de dirección asistida, caja de velocidades
automática, motor de altura de los faros direccionales
F8 20Mando del motor de arranque
F9 10Contactores de los pedales de embrague y del freno
F11 40Impulsor de aire acondicionado
Acceso a los fusibles
F Suelte la tapa.
F
S ustituya el fusible (ver apartado
correspondiente).
F
D
espués de la intervención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles.
Tabla de los fusibles
10
Información práctica
Page 230 of 388

228
Fusible N° Intensidad
(A) Funciones
F12 30Pequeña/Gran velocidad del limpiaparabrisas delantero
F14 30Bomba de aire
F15 10Luz de carretera derecha
F16 10Luz de carretera izquierda
F17 15Luz de cruce izquierda
F18 15Luz de cruce derecha
Información práctica
