Peugeot 3008 Hybrid 4 2012 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 3008 Hybrid 4, Model: Peugeot 3008 Hybrid 4 2012Pages: 284, PDF Size: 14.09 MB
Page 91 of 284
OU
V
89

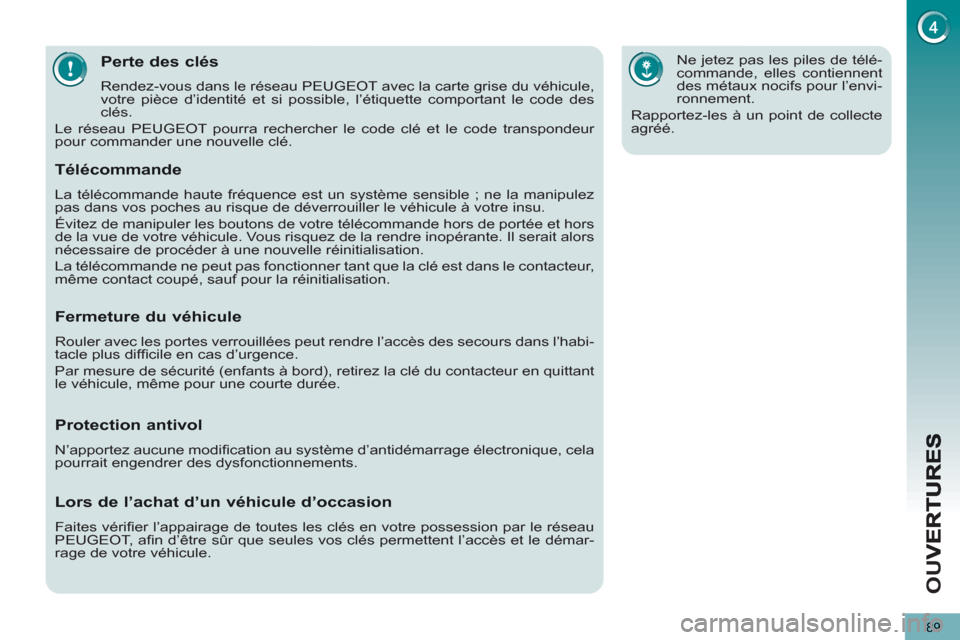

Perte des clés
Rendez-vous dans le réseau PEUGEOT avec la carte grise du véhicule,
votre pièce d’identité et si possible, l’étiquette comportant le code des
clés.
Le réseau PEUGEOT pourra rechercher le code clé et le code transpondeur
pour commander une nouvelle clé.
Ne jetez pas les piles de télé-
commande, elles contiennent
des métaux nocifs pour l’envi-
ronnement.
Rapportez-les à un point de collecte
agréé.
Télécommande
La télécommande haute fréquence est un système sensible ; ne la manipulez
pas dans vos poches au risque de déverrouiller le véhicule à votre insu.
Évitez de manipuler les boutons de votre télécommande hors de portée et hors
de la vue de votre véhicule. Vous risquez de la rendre inopérante. Il serait alors
nécessaire de procéder à une nouvelle réinitialisation.
La télécommande ne peut pas fonctionner tant que la clé est dans le contacteur,
même contact coupé, sauf pour la réinitialisation.
Fermeture du véhicule
Rouler avec les portes verrouillées peut rendre l’accès des secours dans l’habi-
tacle plus diffi cile en cas d’urgence.
Par mesure de sécurité (enfants à bord), retirez la clé du contacteur en quittant
le véhicule, même pour une courte durée.
Protection antivol
N’apportez aucune modifi cation au système d’antidémarrage électronique, cela
pourrait engendrer des dysfonctionnements.
Lors de l’achat d’un véhicule d’occasion
Faites vérifi er l’appairage de toutes les clés en votre possession par le réseau
PEUGEOT, afi n d’être sûr que seules vos clés permettent l’accès et le démar-
rage de votre véhicule.
Page 92 of 284
OU
V
90

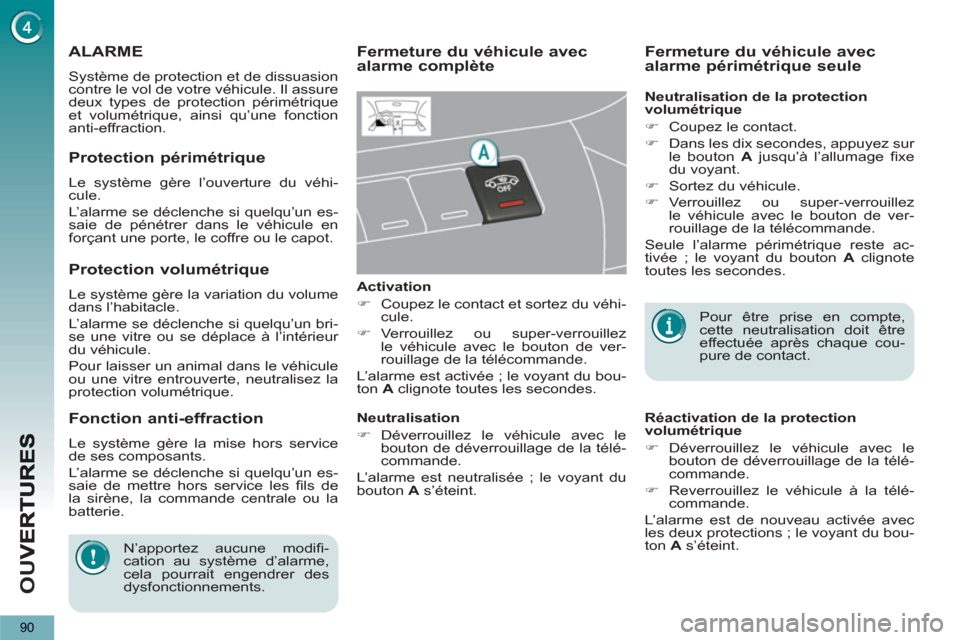

ALARME
Système de protection et de dissuasion
contre le vol de votre véhicule. Il assure
deux types de protection périmétrique
et volumétrique, ainsi qu’une fonction
anti-effraction.
Fermeture du véhicule avec alarme complète
N’apportez aucune modifi -
cation au système d’alarme,
cela pourrait engendrer des
dysfonctionnements.
Pour être prise en compte,
cette neutralisation doit être
effectuée après chaque cou-
pure de contact.
Réactivation de la protection
volumétrique
)
Déverrouillez le véhicule avec le
bouton de déverrouillage de la télé-
commande.
)
Reverrouillez le véhicule à la télé-
commande.
L’alarme est de nouveau activée avec
les deux protections ; le voyant du bou-
ton A
s’éteint.
Fermeture du véhicule avecalarme périmétrique seule
Activation
)
Coupez le contact et sortez du véhi-
cule.
)
Verrouillez ou super-verrouillez
le véhicule avec le bouton de ver-
rouillage de la télécommande.
L’alarme est activée ; le voyant du bou-
ton A
clignote toutes les secondes.
Protection périmétrique
Le système gère l’ouverture du véhi-
cule.
L’alarme se déclenche si quelqu’un es-
saie de pénétrer dans le véhicule en
forçant une porte, le coffre ou le capot.
Protection volumétrique
Le système gère la variation du volume
dans l’habitacle.
L’alarme se déclenche si quelqu’un bri-
se une vitre ou se déplace à l’intérieur
du véhicule.
Pour laisser un animal dans le véhicule
ou une vitre entrouverte, neutralisez la
protection volumétrique.
Fonction anti-effraction
Le système gère la mise hors service
de ses composants.
L’alarme se déclenche si quelqu’un es-
saie de mettre hors service les fi ls de
la sirène, la commande centrale ou la
batterie.
Neutralisation
)
Déverrouillez le véhicule avec le
bouton de déverrouillage de la télé-
commande.
L’alarme est neutralisée ; le voyant du
bouton A
s’éteint.
Neutralisation de la protection
volumétrique
)
Coupez le contact.
)
Dans les dix secondes, appuyez sur
le bouton A
jusqu’à l’allumage fi xe
du voyant.
)
Sortez du véhicule.
)
Verrouillez ou super-verrouillez
le véhicule avec le bouton de ver-
rouillage de la télécommande.
Seule l’alarme périmétrique reste ac-
tivée ; le voyant du bouton A
clignote
toutes les secondes.
Page 93 of 284
OU
V
91

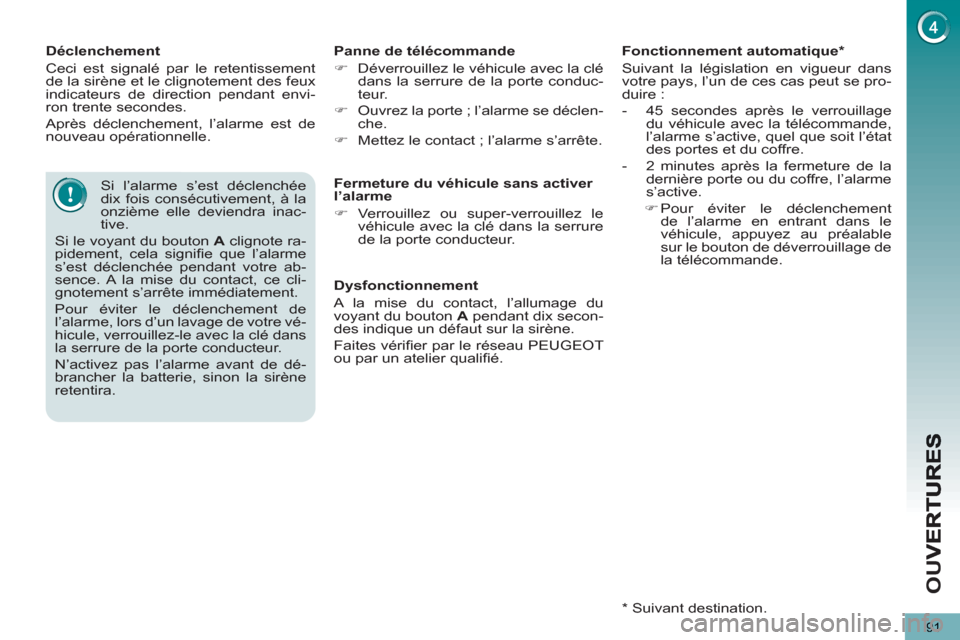

Déclenchement
Ceci est signalé par le retentissement
de la sirène et le clignotement des feux
indicateurs de direction pendant envi-
ron trente secondes.
Après déclenchement, l’alarme est de
nouveau opérationnelle.
Si l’alarme s’est déclenchée
dix fois consécutivement, à la
onzième elle deviendra inac-
tive.
Si le voyant du bouton A
clignote ra-
pidement, cela signifi e que l’alarme
s’est déclenchée pendant votre ab-
sence. A la mise du contact, ce cli-
gnotement s’arrête immédiatement.
Pour éviter le déclenchement de
l’alarme, lors d’un lavage de votre vé-
hicule, verrouillez-le avec la clé dans
la serrure de la porte conducteur.
N’activez pas l’alarme avant de dé-
brancher la batterie, sinon la sirène
retentira.
Panne de télécommande
)
Déverrouillez le véhicule avec la clé
dans la serrure de la porte conduc-
teur.
)
Ouvrez la porte ; l’alarme se déclen-
che.
)
Mettez le contact ; l’alarme s’arrête.
Dysfonctionnement
A la mise du contact, l’allumage du
voyant du bouton A
pendant dix secon-
des indique un défaut sur la sirène.
Faites vérifi er par le réseau PEUGEOT
ou par un atelier qualifi é.
Fermeture du véhicule sans activer
l’alarme
)
Verrouillez ou super-verrouillez le
véhicule avec la clé dans la serrure
de la porte conducteur.
Fonctionnement automatique *
Suivant la législation en vigueur dans
votre pays, l’un de ces cas peut se pro-
duire :
- 45 secondes après le verrouillage
du véhicule avec la télécommande,
l’alarme s’active, quel que soit l’état
des portes et du coffre.
- 2 minutes après la fermeture de la
dernière porte ou du coffre, l’alarme
s’active.
)
Pour éviter le déclenchement
de l’alarme en entrant dans le
véhicule, appuyez au préalable
sur le bouton de déverrouillage de
la télécommande.
*
Suivant destination.
Page 94 of 284
OU
V
92

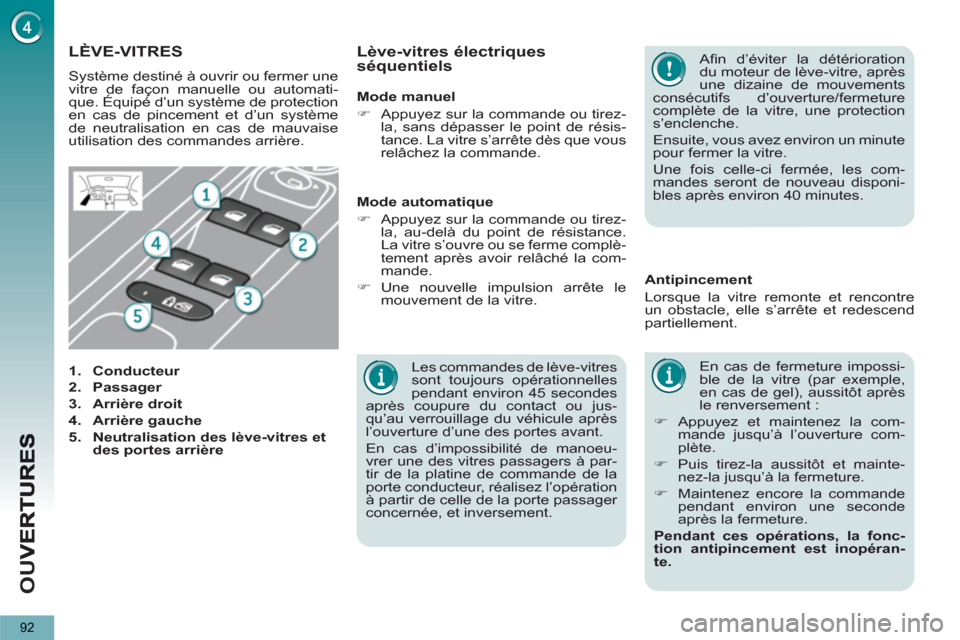

Les commandes de lève-vitres
sont toujours opérationnelles
pendant environ 45 secondes
après coupure du contact ou jus-
qu’au verrouillage du véhicule après
l’ouverture d’une des portes avant.
En cas d’impossibilité de manoeu-
vrer une des vitres passagers à par-
tir de la platine de commande de la
porte conducteur, réalisez l’opération
à partir de celle de la porte passager
concernée, et inversement.
LÈVE-VITRES
1.
Conducteur
2.
Passager
3.
Arrière droit
4.
Arrière gauche
5.
Neutralisation des lève-vitres et
des portes arrière
En cas de fermeture impossi-
ble de la vitre (par exemple,
en cas de gel), aussitôt après
le renversement :
)
Appuyez et maintenez la com-
mande jusqu’à l’ouverture com-
plète.
)
Puis tirez-la aussitôt et mainte-
nez-la jusqu’à la fermeture.
)
Maintenez encore la commande
pendant environ une seconde
après la fermeture.
Pendant ces opérations, la fonc-
tion antipincement est inopéran-
te.
Antipincement
Lorsque la vitre remonte et rencontre
un obstacle, elle s’arrête et redescend
partiellement.
Mode automatique
)
Appuyez sur la commande ou tirez-
la, au-delà du point de résistance.
La vitre s’ouvre ou se ferme complè-
tement après avoir relâché la com-
mande.
)
Une nouvelle impulsion arrête le
mouvement de la vitre.
Lève-vitres électriques
séquentiels
Afi n d’éviter la détérioration
du moteur de lève-vitre, après
une dizaine de mouvements
consécutifs d’ouverture/fermeture
complète de la vitre, une protection
s’enclenche.
Ensuite, vous avez environ un minute
pour fermer la vitre.
Une fois celle-ci fermée, les com-
mandes seront de nouveau disponi-
bles après environ 40 minutes.
Système destiné à ouvrir ou fermer une
vitre de façon manuelle ou automati-
que. Équipé d’un système de protection
en cas de pincement et d’un système
de neutralisation en cas de mauvaise
utilisation des commandes arrière.
Mode manuel
)
Appuyez sur la commande ou tirez-
la, sans dépasser le point de résis-
tance. La vitre s’arrête dès que vous
relâchez la commande.
Page 95 of 284
93

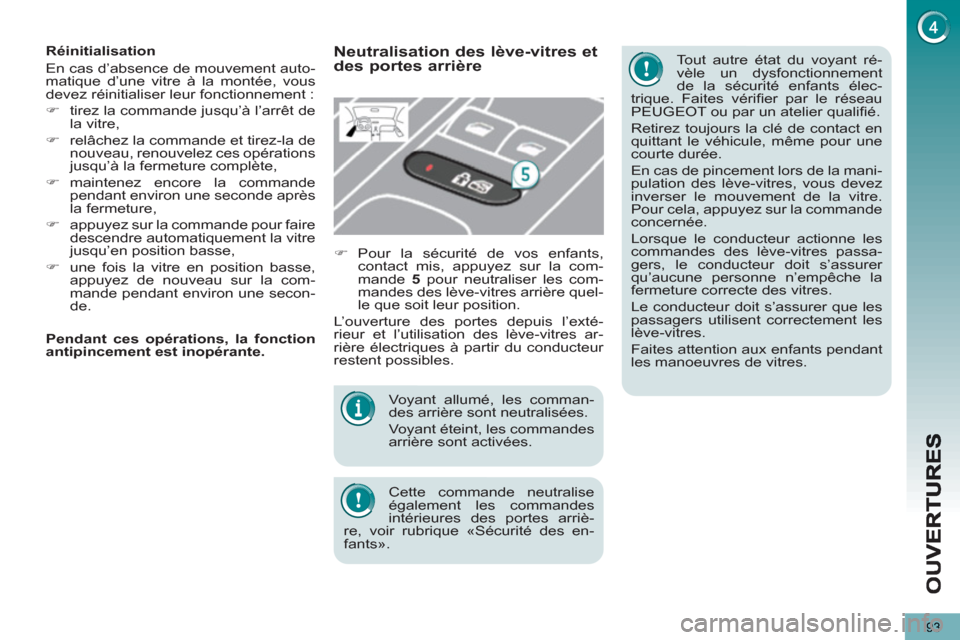

Voyant allumé, les comman-
des arrière sont neutralisées.
Voyant éteint, les commandes
arrière sont activées.
Cette commande neutralise
également les commandes
intérieures des portes arriè-
re, voir rubrique «Sécurité des en-
fants».
Réinitialisation
En cas d’absence de mouvement auto-
matique d’une vitre à la montée, vous
devez réinitialiser leur fonctionnement :
)
tirez la commande jusqu’à l’arrêt de
la vitre,
)
relâchez la commande et tirez-la de
nouveau, renouvelez ces opérations
jusqu’à la fermeture complète,
)
maintenez encore la commande
pendant environ une seconde après
la fermeture,
)
appuyez sur la commande pour faire
descendre automatiquement la vitre
jusqu’en position basse,
)
une fois la vitre en position basse,
appuyez de nouveau sur la com-
mande pendant environ une secon-
de.
Tout autre état du voyant ré-
vèle un dysfonctionnement
de la sécurité enfants élec-
trique. Faites vérifi er par le réseau
PEUGEOT ou par un atelier qualifi é.
Retirez toujours la clé de contact en
quittant le véhicule, même pour une
courte durée.
En cas de pincement lors de la mani-
pulation des lève-vitres, vous devez
inverser le mouvement de la vitre.
Pour cela, appuyez sur la commande
concernée.
Lorsque le conducteur actionne les
commandes des lève-vitres passa-
gers, le conducteur doit s’assurer
qu’aucune personne n’empêche la
fermeture correcte des vitres.
Le conducteur doit s’assurer que les
passagers utilisent correctement les
lève-vitres.
Faites attention aux enfants pendant
les manoeuvres de vitres.
Neutralisation des lève-vitres et
des portes arrière
)
Pour la sécurité de vos enfants,
contact mis, appuyez sur la com-
mande 5
pour neutraliser les com-
mandes des lève-vitres arrière quel-
le que soit leur position.
L’ouverture des portes depuis l’exté-
rieur et l’utilisation des lève-vitres ar-
rière électriques à partir du conducteur
restent possibles.
Pendant ces opérations, la fonction
antipincement est inopérante.
Page 96 of 284
OU
V
94
PORTES
)
Après déverrouillage total du véhi-
cule à la télécommande ou à la clé,
tirez la poignée de porte.
De l’intérieur
)
Tirez sur la commande de porte
(avant ou arrière) pour ouvrir la
porte ; celle-ci déverrouille complè-
tement le véhicule.
Les commandes intérieures
des portes sont inopérantes,
lorsque le véhicule est super-
verrouillé.
Fermeture
Lorsqu’une porte est mal fermée :
- système hybride actif
, ce
témoin s’allume, accom-
pagné d’un message sur
l’écran multifonction pen-
dant quelques secondes,
- véhicule roulant
(vitesse supérieu-
re à 10 km/h), ce témoin s’allume,
accompagné d’un signal sonore et
d’un message sur l’écran multifonc-
tion pendant quelques secondes.
Ouverture
De l’extérieur
Page 97 of 284
OU
V
95
En cas de verrouillage /
super-verrouillage de
l’extérieur
Quand le véhicule est verrouillé ou
super-verrouillé de l’extérieur, le
voyant rouge clignote et le bouton
est inopérant.
)
Après un verrouillage simple, tirez
la commande intérieure de porte
pour déverrouiller le véhicule.
)
Après un super-verrouillage, uti-
lisez nécessairement la télécom-
mande ou la clé pour déverrouiller
le véhicule.
Un message de confi rmation
apparaît sur l’écran multifonc-
tion, accompagné d’un signal
sonore. Commande de verrouillage centralisé
Système pour verrouiller ou déver-
rouiller manuellement et complètement
les portes de l’intérieur.
Verrouillage
)
Appuyez sur ce bouton pour ver-
rouiller le véhicule.
Le voyant rouge du bouton s’allume.
Commande centralisée automatique
Système pour verrouiller ou déver-
rouiller automatiquement et complète-
ment les portes et le coffre en roulant,
s’ils sont bien fermés.
Vous pouvez activer ou neutraliser cet-
te fonction.
Verrouillage
Vitesse supérieure à 10 km/h, les por-
tes et le coffre se verrouillent automati-
quement.
Si l’une des portes est ouverte, le ver-
rouillage centralisé automatique ne
s’effectue pas.
Si le coffre est ouvert, le verrouillage
centralisé automatique des portes est
actif.
Neutralisation
)
Appuyez de nouveau plus de deux
secondes sur ce bouton.
Un message de confi rmation apparaît
sur l’écran multifonction, accompagné
d’un signal sonore.
Si l’une des portes est ouver-
te, le verrouillage centralisé de
l’intérieur ne s’effectue pas.
Déverrouillage
)
Appuyez de nouveau sur ce bouton
pour déverrouiller le véhicule.
Le voyant rouge du bouton s’éteint.
Activation
En cas de choc, les portes se
déverrouillent automatique-
ment.
Déverrouillage
)
Au-dessus de 10 km/h, appuyez sur
ce bouton pour déverrouiller mo-
mentanément les portes et le cof-
fre.
)
Appuyez plus de deux secondes sur
ce bouton.
Page 98 of 284
OU
V
96
Commande de secours
Dispositif pour verrouiller et déver-
rouiller mécaniquement les portes en
cas de dysfonctionnement de la batterie
ou du verrouillage centralisé.
En cas de dysfonctionnement du ver-
rouillage centralisé, il est impératif de
débrancher la batterie pour verrouiller
le coffre et assurer ainsi le verrouillage
complet du véhicule.
)
Insérez la clé dans le verrou, situé
sur le chant de porte, puis tournez-
la d’ un huitième de tour
.
Verrouillage de la porte conducteur
)
Insérez la clé dans la serrure, puis
tournez-la vers la droite.
Déverrouillage de la porte
conducteur
)
Insérez la clé dans la serrure, puis
tournez-la vers la gauche.
Verrouillage des portes passager
avant et arrière
Déverrouillage des portes passager
avant et arrière
)
Tirez sur la commande intérieure
d’ouverture de porte.
Ouverture
)
Après déverrouillage du véhicule à
la télécommande ou à la clé, ap-
puyez sur la poignée A
et soulevez
le volet de coffre.
COFFRE
Fermeture
)
Fermez le volet inférieur.
)
Tirez la poignée B
vers le bas pour
accompagner le volet de coffre.
Page 99 of 284
97
VOLET ARRIÈRE INFÉRIEUR
Ouverture
)
Poussez la poignée C
vers la droite
et basculez doucement le volet D
.
Fermeture
)
Relevez le volet D
, poussez-le à
fond pour le fermer, assurez-vous
de son bon verrouillage.
Avant d’ouvrir le coffre, s’assu-
rer que personne ne se trouve
dans son rayon d’ouverture.
Pour des raisons de sécurité, de
fonctionnement et de réglementa-
tion, ne roulez pas avec le coffre et le
volet inférieur ouverts.
En cas de débranchement de la bat-
terie, l’ouverture du coffre est impos-
sible.
Ne montez pas sur le volet inférieur
et ne le soumettez pas à des chocs
importants, vous risqueriez de l’en-
dommager.
Fermez toujours le volet inférieur et
vérifi ez son bon verrouillage avant
de fermer le coffre.
Lors de la manoeuvre de ferme-
ture du volet inférieur, veillez à ce
qu’aucune personne, ni objet ne se
trouve à proximité des éléments mo-
biles pour éviter les risques de bles-
sures et d’endommagements.
N’ouvrez pas le volet inférieur
lorsqu’un dispositif d’attelage
est installé.
Poids maximum autorisé sur le
volet inférieur ouvert : 200 kg
.
Page 100 of 284
OU
V
98
Tant que le bouchon n’est pas
remis sur le réservoir, la clé ne
peut être retirée de la serrure.
L’ouverture du bouchon peut déclen-
cher un bruit d’aspiration d’air. Cette
dépression, tout à fait normale, est
provoquée par l’étanchéité du circuit
de carburant.
RÉSERVOIR DE CARBURANT
Capacité du réservoir : 56,5 litres en-
viron.
Pour réaliser le remplissage en toute
sécurité :
Une fois le remplissage terminé :
)
remettez le bouchon en place,
)
tournez la clé vers la droite, puis re-
tirez-la du bouchon,
)
refermez la trappe.
)
retirez le bouchon et accrochez-le à
la patte, située sur la face intérieure
de la trappe,
)
effectuez le plein du réservoir, mais
n’insistez pas au-delà de la 3 ème
coupure du pistolet
; ceci pour-
rait engendrer des dysfonctionne-
ments.
Niveau mini de carburant
Anomalie de fonctionnement
Un dysfonctionnement de la jauge à
carburant est signalé par un retour à
zéro de l’aiguille de l’indicateur du ni-
veau de carburant.
Faites vérifi er par le réseau PEUGEOT.
Remplissage
Une étiquette, collée à l’intérieur de la
trappe, vous rappelle le type de carbu-
rant à utiliser en fonction de votre mo-
torisation.
Les compléments en carburant doivent
être supérieurs à 5 litres pour être pris
en compte par la jauge à carburant. Lorsque le niveau mini du ré-
servoir est atteint, ce témoin
s’allume au combiné, accom-
pagné d’un signal sonore et
d’un message d’alerte. Au
premier allumage, il reste environ 6 li-
tres
de carburant.
Tant qu’un complément de carburant
suffi sant n’est pas effectué, ce témoin
réapparaît à chaque mise du contact,
accompagné du signal sonore et du
message. En roulant, ce signal sonore
et l’affi chage du message d’alerte sont
répétés à une fréquence d’autant plus
élevée que le niveau de carburant se
rapproche de «0»
.
Faites impérativement un
complément de carburant
pour éviter la panne.
En cas de panne sèche (Diesel), re-
portez-vous également au chapitre
«Vérifi cations».
)
arrêtez impé-
rativement le
moteur en cou-
pant le contact
(le voyant Ready
doit être éteint) pour éviter un re-
démarrage automatique du moteur
lors du remplissage,
)
ouvrez la trappe à carburant,
)
introduisez la clé dans le bouchon,
puis tournez vers la gauche,
