Peugeot 3008 Hybrid 4 2013.5 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2013.5, Model line: 3008 Hybrid 4, Model: Peugeot 3008 Hybrid 4 2013.5Pages: 378, PDF Size: 22.38 MB
Page 211 of 378

11
Informacje praktyczne209

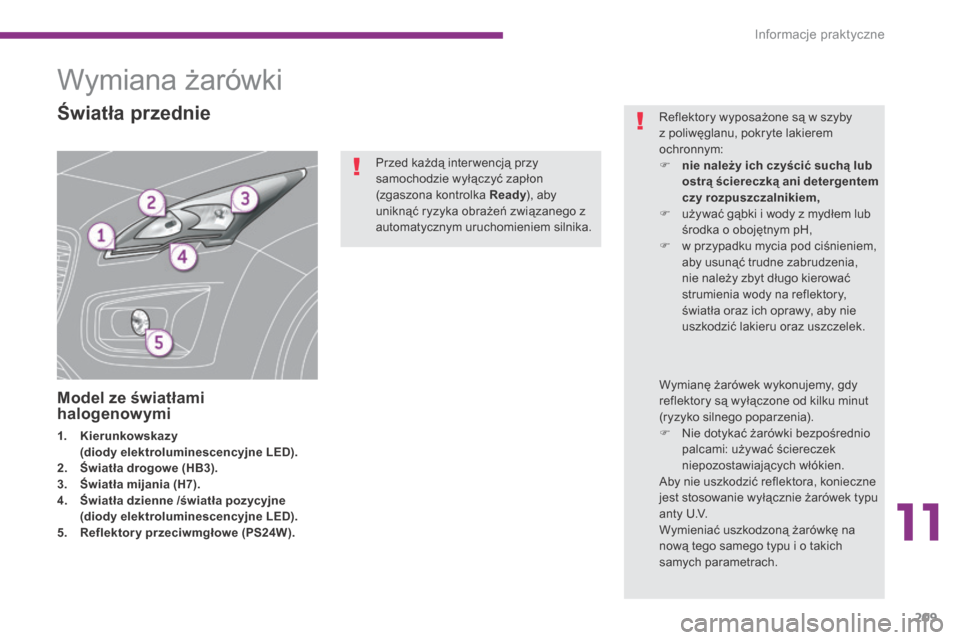

Wymiana żarówki
Model ze światłami halogenowymi
1. Kierunkowskazy (diody elektroluminescencyjne LED).2. Światła drogowe (HB3).3. Światła mijania (H7).4. Światła dzienne /światła pozycyjne (diody elektroluminescencyjne LED).5. Reflektor y przeciwmgłowe (PS24W).
Światła przednie
Przed każdą inter wencją przy samochodzie wyłączyć zapłon (zgaszona kontrolka Ready ), aby Ready ), aby Readyuniknąć ryzyka obrażeń związanego z automatycznym uruchomieniem silnika.
Reflektory wyposażone są w szyby z poliwęglanu, pokryte lakierem ochronnym: nie należy ich czyścić suchą lub ostrą ściereczką ani detergentemczy rozpuszczalnikiem, używać gąbki i wody z mydłem lub środka o obojętnym pH, w przypadku mycia pod ciśnieniem, aby usunąć trudne zabrudzenia, nie należy zbyt długo kierować strumienia wody na reflektory, światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek.
Wymianę żarówek wykonujemy, gdy reflektory są wyłączone od kilku minut (ryzyko silnego poparzenia). Nie dotykać żarówki bezpośrednio palcami: używać ściereczek niepozostawiających włókien. Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typu anty U.V. Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich samych parametrach.
Page 212 of 378

Informacje praktyczne
210

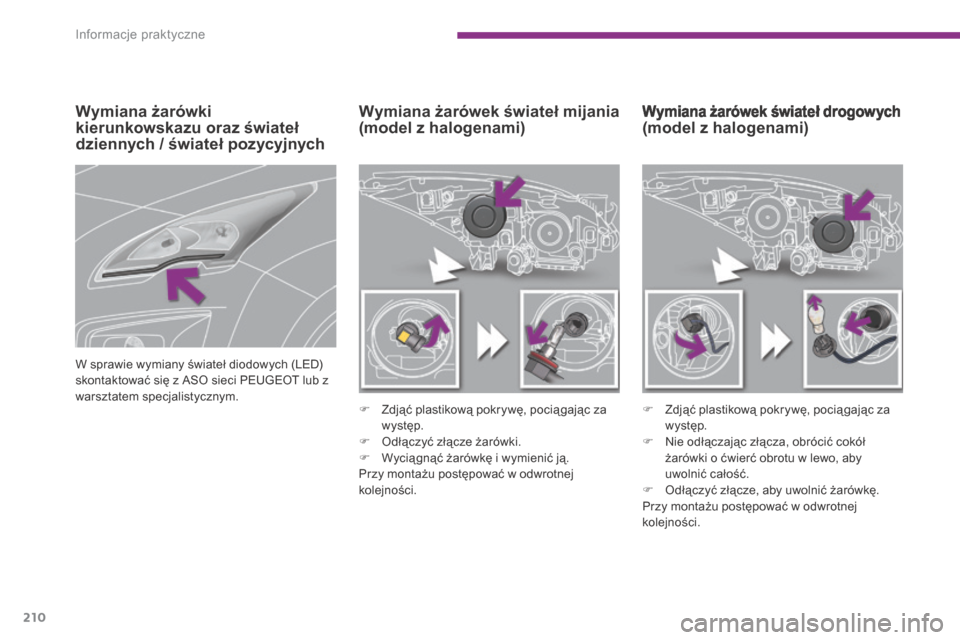

Wymiana żarówek świateł drogowych (model z halogenami)
Zdjąć plastikową pokrywę, pocią gając za występ. Nie odłączając złącza, obrócić cokół żarówki o ćwierć obrotu w lewo, aby uwolnić całość. Odłączyć złącze, aby uwolnić żarówkę. Przy montażu postępować w odwrotnej k o l e j n o ś c i .
Wymiana żarówek świateł mijania (model z halogenami)
Zdjąć plastikową pokrywę, pocią gając za występ. Odłączyć złącze żarówki. Wycią gnąć żarówkę i wymienić ją. Przy montażu postępować w odwrotnej k o l e j n o ś c i .
Wymiana żarówki kierunkowskazu oraz świateł dziennych / świateł pozycyjnych
W sprawie wymiany świateł diodowych (LED) skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
Page 213 of 378

11
Informacje praktyczne211

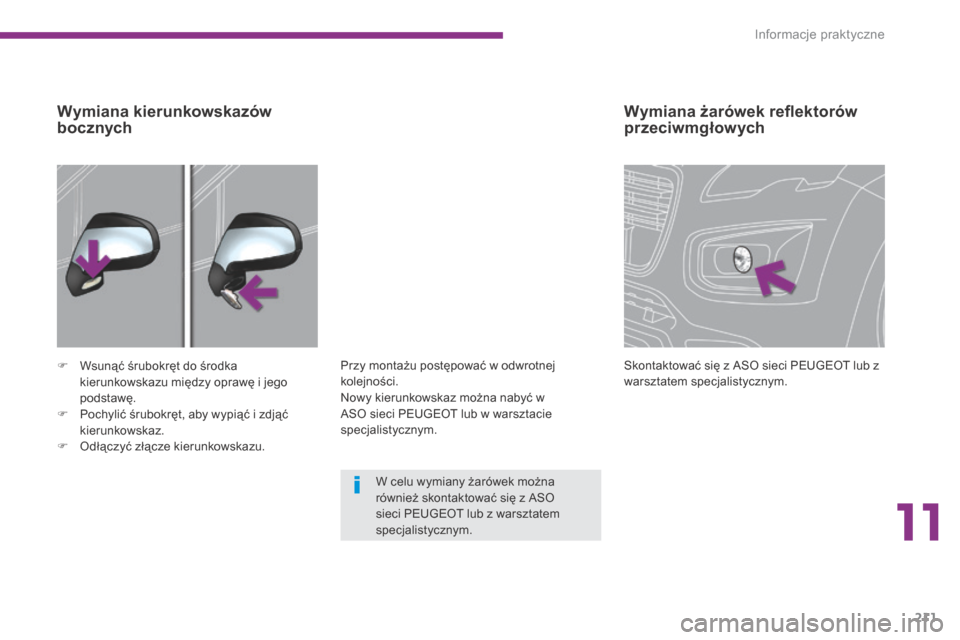

Wymiana żarówek refl ektorów przeciwmgłowych
Skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym. Wsunąć śrubokręt do środka kierunkowskazu między oprawę i jego podstawę. Pochylić śrubokręt, aby wypiąć i zdjąć kierunkowskaz. Odłączyć złącze kierunkowskazu.
Wymiana kierunkowskazów bocznych
W celu wymiany żarówek można również skontaktować się z ASO sieci PEUGEOT lub z warsztatem s p e c j a l i s t y c z n y m .
Przy montażu postępować w odwrotnej kolejności. Nowy kierunkowskaz można nabyć w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.
Page 214 of 378

Informacje praktyczne
212

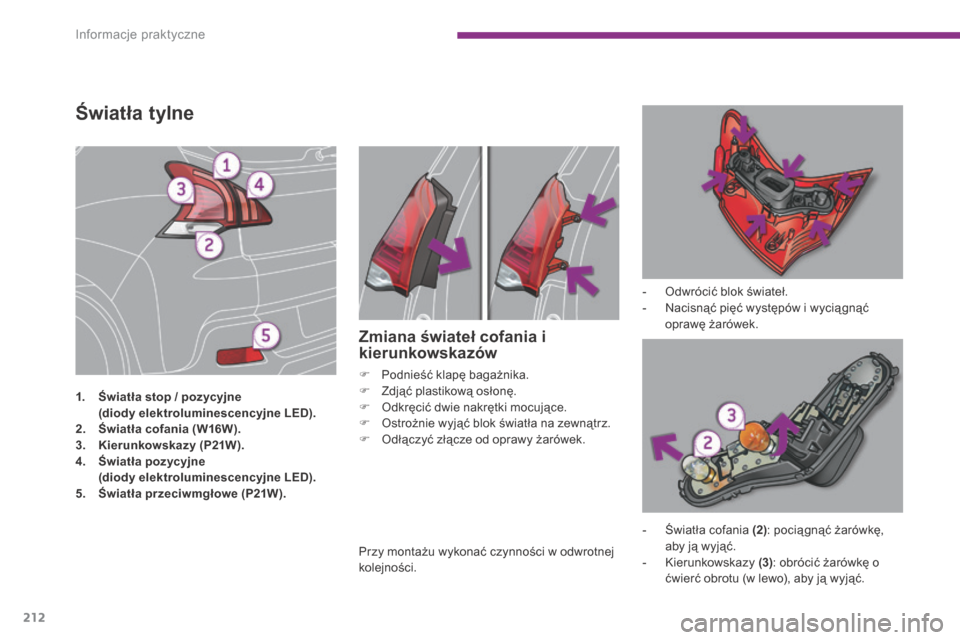

Światła tylne
1. Światła stop / pozycyjne (diody elektroluminescencyjne LED).2. Światła cofania (W16W).3. Kierunkowskazy (P21W).4. Światła pozycyjne (diody elektroluminescencyjne LED).5. Światła przeciwmgłowe (P21W).
Zmiana świateł cofania i kierunkowskazów
Podnieść klapę bagażnika. Zdjąć plastikową osłonę. Odkręcić dwie nakrętki mocujące. Ostrożnie wyjąć blok światła na zewnątrz. Odłączyć złącze od oprawy żarówek.
- Odwrócić blok świateł. - Nacisnąć pięć występów i wycią gnąć oprawę żarówek.
- Ś w i a t ł a c o f a n i a (2) : pocią gnąć żarówkę,
aby ją wyjąć. - K i e r u n k o w s k a z y (3) : obrócić żarówkę o ćwierć obrotu (w lewo), aby ją wyjąć.
Przy montażu wykonać czynności w odwrotnej kolejności.
Page 215 of 378

11
Informacje praktyczne213

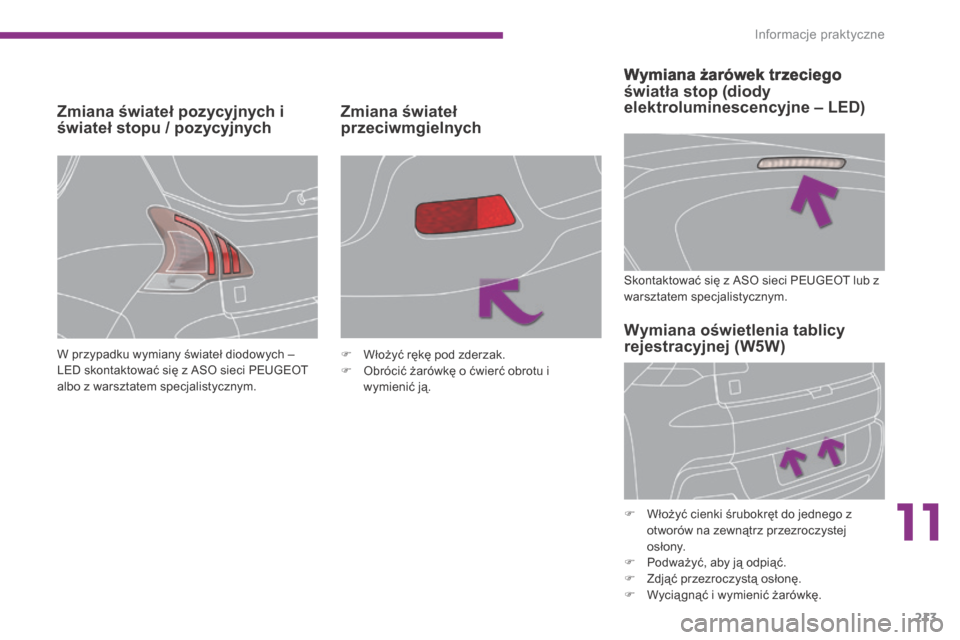

Wymiana żarówek trzeciego światła stop (diody elektroluminescencyjne – LED) Zmiana świateł pozycyjnych i świateł stopu / pozycyjnych Zmiana świateł przeciwmgielnych
W przypadku wymiany świateł diodowych – LED skontaktować się z ASO sieci PEUGEOT albo z warsztatem specjalistycznym.
Włożyć rękę pod zderzak. Obrócić żarówkę o ćwierć obrotu i w y m i e n i ć j ą .
Skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.
Wymiana oświetlenia tablicy rejestracyjnej (W5W)
Włożyć cienki śrubokręt do jednego z otworów na zewnątrz przezroczystej osłony. Podważyć, aby ją odpiąć. Zdjąć przezroczystą osłonę. Wycią gnąć i wymienić żarówkę.
Page 216 of 378

Informacje praktyczne
214

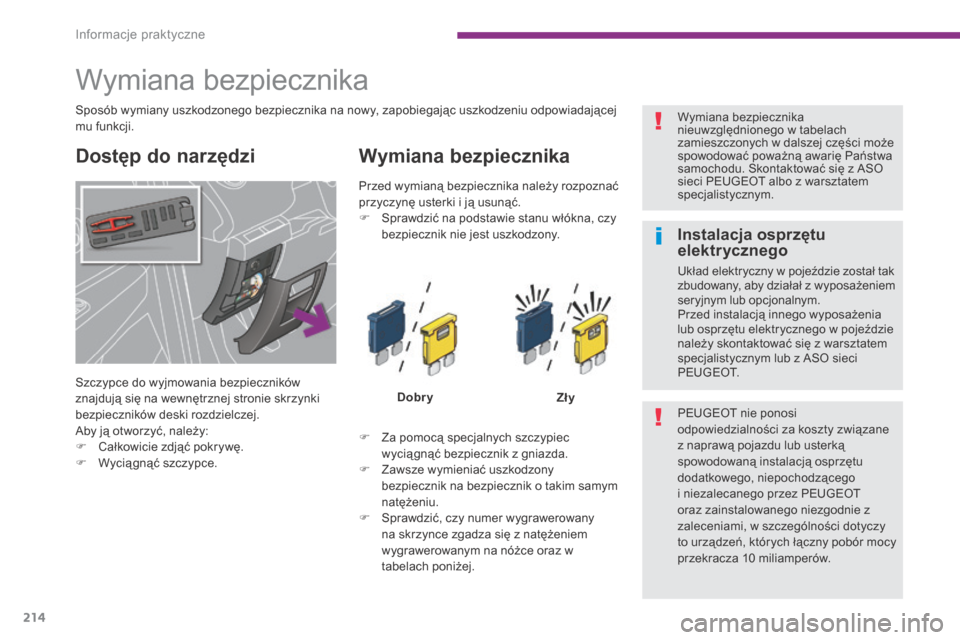

Dostęp do narzędzi Wymiana bezpiecznika
DobryZły
Za pomocą specjalnych szczypiec wycią gnąć bezpiecznik z gniazda. Zawsze wymieniać uszkodzony bezpiecznik na bezpiecznik o takim samym natężeniu. Sprawdzić, czy numer wygrawerowany na skrzynce zgadza się z natężeniem wygrawerowanym na nóżce oraz w tabelach poniżej.
Przed wymianą bezpiecznika należy rozpoznać przyczynę usterki i ją usunąć. Sprawdzić na podstawie stanu włókna, czy bezpiecznik nie jest uszkodzony.
Wymiana bezpiecznika
PEUGEOT nie ponosi odpowiedzialności za koszty związane
z naprawą pojazdu lub usterką spowodowaną instalacją osprzętu dodatkowego, niepochodzącego i niezalecanego przez PEUGEOT oraz zainstalowanego niezgodnie z zaleceniami, w szczególności dotyczy to urządzeń, których łączny pobór mocy przekracza 10 miliamperów.
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został tak zbudowany, aby działał z wyposażeniem seryjnym lub opcjonalnym. Przed instalacją innego wyposażenia lub osprzętu elektrycznego w pojeździe należy skontaktować się z warsztatem specjalistycznym lub z ASO sieci P E U G E O T .
Wymiana bezpiecznika nieuwzględnionego w tabelach zamieszczonych w dalszej części może spowodować poważną awarię Państwa samochodu. Skontaktować się z ASO sieci PEUGEOT albo z warsztatem specjalistycznym.
Sposób wymiany uszkodzonego bezpiecznika na nowy, zapobiegając uszkodzeniu odpowiadającej mu funkcji.
Szczypce do wyjmowania bezpieczników znajdują się na wewnętrznej stronie skrzynki bezpieczników deski rozdzielczej. Aby ją otworzyć, należy: Całkowicie zdjąć pokrywę. Wycią gnąć szczypce.
Page 217 of 378

11
Informacje praktyczne215
Bezpieczniki zabudowane w
desce rozdzielczej
Tabela bezpieczników
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej.
B e z p i e c z n i k N r N a t ę ż e n i e ( A ) F u n k c j e
F115 Wycieraczka tylnej szyby.
F2- W o l n y .
F35 Kalkulator poduszek powietrznych.
F410 Lusterko wsteczne elektrochromowe, klimatyzacja, moduł przełączników i zabezpieczeń, urządzenia multimedialne z tyłu, kalkulator akumulatora trakcyjnego.
F530 Sekwencyjny podnośnik szyb z przodu.
F630 Sekwencyjne podnośniki szyb z tyłu.
F75
Przednie i tylne lampki sufitowe, tylna lampka do czytania, oświetlenie osłony przeciwsłonecznej, oświetlenie schowka przedniego, oświetlenie podłokietnika środkowego, przełącznik przekaźnika 12 V bagażnika.
Page 218 of 378

Informacje praktyczne
216

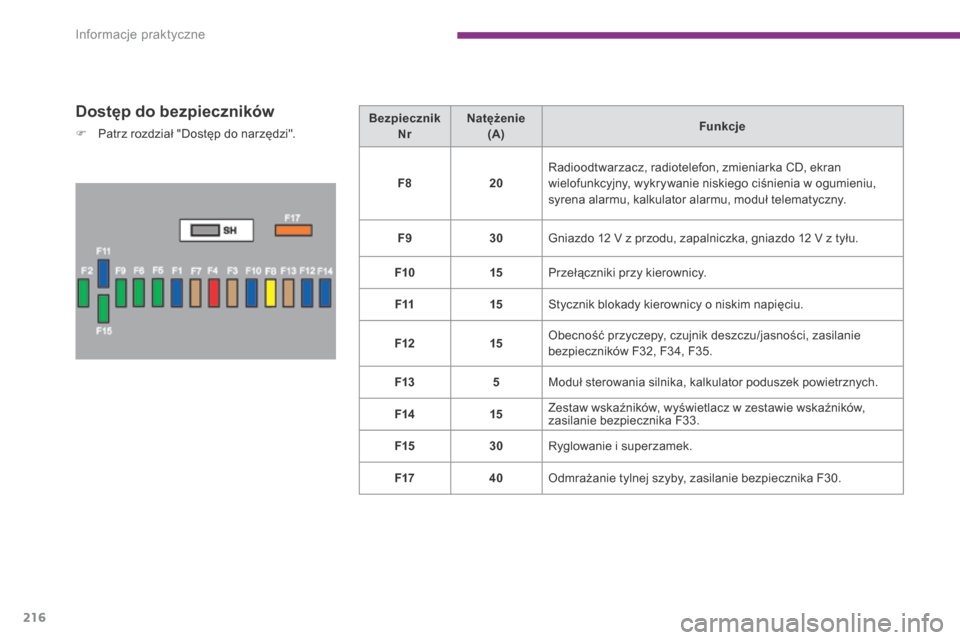

Dostęp do bezpieczników
Patrz rozdział "Dostęp do narzędzi". B e z p i e c z n i k N r N a t ę ż e n i e ( A ) F u n k c j e
F820 Radioodtwarzacz, radiotelefon, zmieniarka CD, ekran wielofunkcyjny, wykrywanie niskiego ciśnienia w ogumieniu, syrena alarmu, kalkulator alarmu, moduł telematyczny.
F930 Gniazdo 12 V z przodu, zapalniczka, gniazdo 12 V z tyłu.
F1015 Przełączniki przy kierownicy.
F1115 Stycznik blokady kierownicy o niskim napięciu.
F1215 Obecność przyczepy, czujnik deszczu/jasności, zasilanie bezpieczników F32, F34, F35.
F135 Moduł sterowania silnika, kalkulator poduszek powietrznych.
F1415 Zestaw wskaźników, wyświetlacz w zestawie wskaźników, zasilanie bezpiecznika F33.
F1530 Ryglowanie i superzamek.
F1740 Odmrażanie tylnej szyby, zasilanie bezpiecznika F30.
Page 219 of 378

11
Informacje praktyczne217

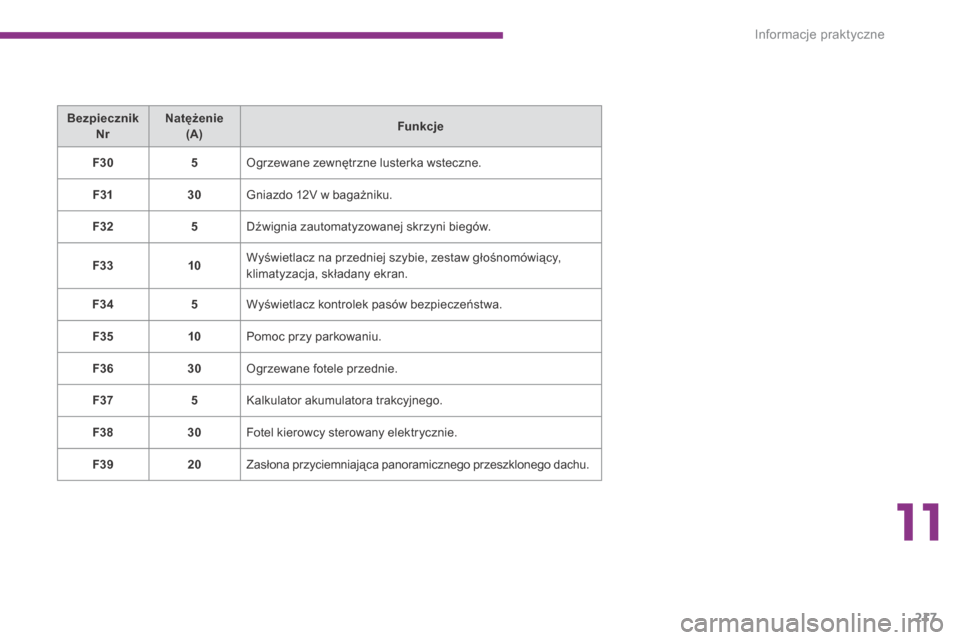

B e z p i e c z n i k N r N a t ę ż e n i e ( A ) F u n k c j e
F305 Ogrzewane zewnętrzne lusterka wsteczne.
F3130 Gniazdo 12V w bagażniku.
F325 Dźwignia zautomatyzowanej skrzyni biegów.
F3310 Wyświetlacz na przedniej szybie, zestaw głośnomówiący, klimatyzacja, składany ekran.
F345 Wyświetlacz kontrolek pasów bezpieczeństwa.
F3510 Pomoc przy parkowaniu.
F3630 Ogrzewane fotele przednie.
F375 Kalkulator akumulatora trakcyjnego.
F3830 Fotel kierowcy sterowany elektrycznie.
F3920 Zasłona przyciemniająca panoramicznego przeszklonego dachu.
Page 220 of 378

Informacje praktyczne
218

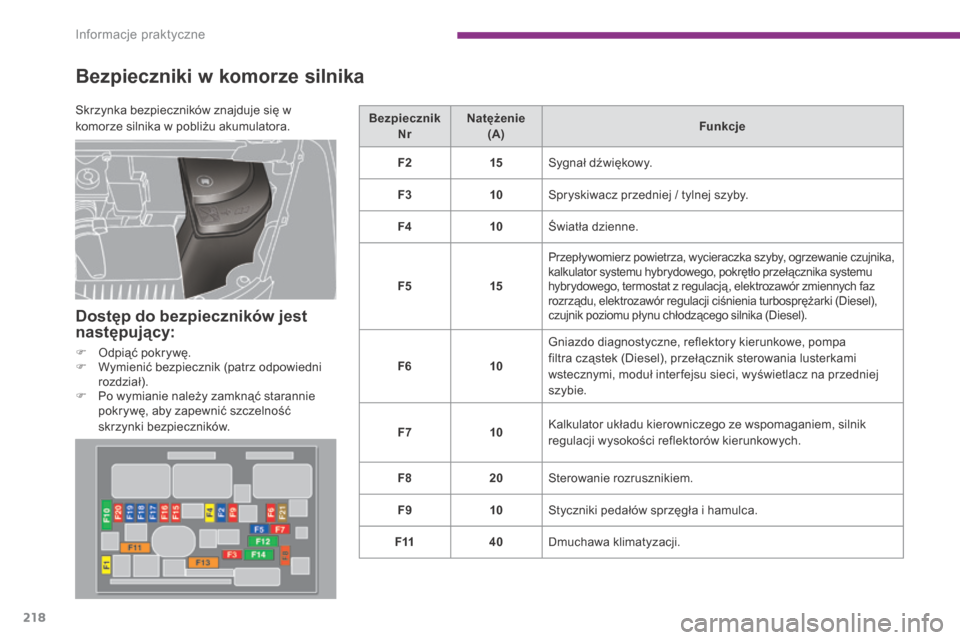

Bezpieczniki w komorze silnika
Dostęp do bezpieczników jest następujący:
Odpiąć pokrywę. Wymienić bezpiecznik (patrz odpowiedni rozdział). Po wymianie należy zamknąć starannie pokrywę, aby zapewnić szczelność skrzynki bezpieczników.
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora. B e z p i e c z n i k N r N a t ę ż e n i e ( A ) F u n k c j e
F215 Sygnał dźwiękowy.
F310 Spryskiwacz przedniej / tylnej szyby.
F410 Światła dzienne.
F515
Przepływomierz powietrza, wycieraczka szyby, ogrzewanie czujnika, kalkulator systemu hybrydowego, pokrętło przełącznika systemu hybrydowego, termostat z regulacją , elektrozawór zmiennych faz rozrządu, elektrozawór regulacji ciśnienia turbosprężarki (Diesel), czujnik poziomu płynu chłodzącego silnika (Diesel).
F610
Gniazdo diagnostyczne, reflektory kierunkowe, pompa filtra cząstek (Diesel), przełącznik sterowania lusterkami wstecznymi, moduł inter fejsu sieci, wyświetlacz na przedniej szybie.
F710 Kalkulator układu kierowniczego ze wspomaganiem, silnik regulacji wysokości reflektorów kierunkowych.
F820 Sterowanie rozrusznikiem.
F910 Styczniki pedałów sprzęgła i hamulca.
F1140 Dmuchawa klimatyzacji.
