Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behindert: auf einem
waagerechten, festen, nicht rutschigen Untergrund.
Ziehen Sie die Feststellbremse an, sofern diese
nicht auf Automatikmodus gestellt ist, schalten Sie
die Zündung aus und bringen Sie den Wählhebel
in die Position 1. Gang oder R
, sodass die Räder
blockiert sind.
Stellen Sie sicher, dass die Bremskontrollleuchte
und die Kontrollleuchte P
an der Betätigung der
Feststellbremse leuchten.
Setzen Sie bei Bedarf einen Keil unter das Rad,
das dem auszuwechselnden Rad schräg gegenü-
ber liegt.
Stellen Sie unbedingt sicher, dass die Insassen
ausgestiegen sind und sich in einem sicheren Be-
reich aufhalten.
Arbeiten Sie niemals unter einem Fahrzeug, das
nur durch einen Wagenheber abgestützt wird; ver-
wenden Sie einen Stützbock.

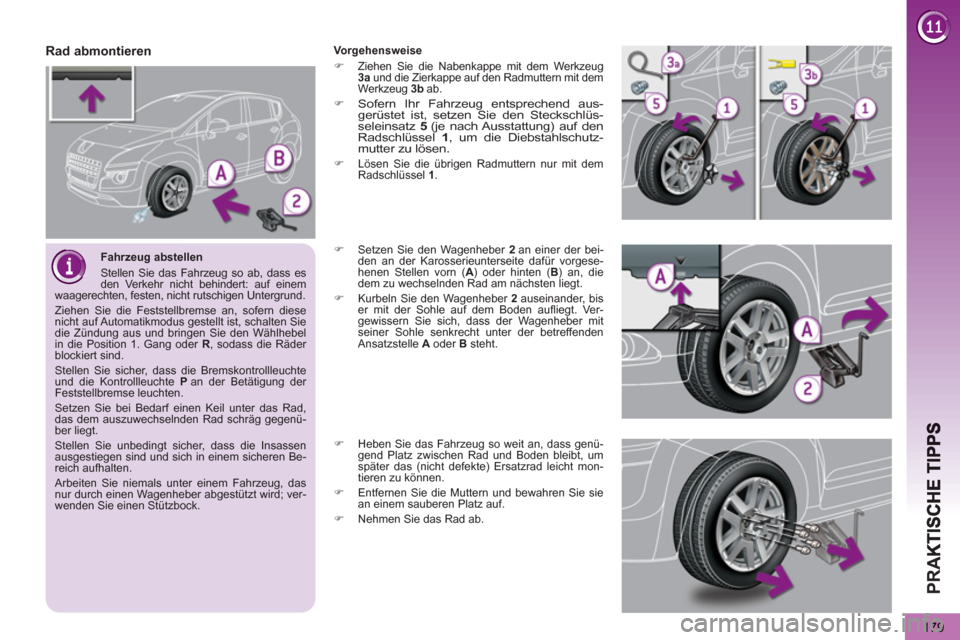

Rad abmontieren
Vorgehensweise
)
Ziehen Sie die Nabenkappe mit dem Werkzeug
3a
und die Zierkappe auf den Radmuttern mit dem
Werkzeug 3
b
ab.
)
Sofern Ihr Fahrzeug entsprechend aus-
gerüstet ist, setzen Sie den Steckschlüs-
seleinsatz 5
(je nach Ausstattung) auf den
Radschlüssel 1
, um die Diebstahlschutz-
mutter zu lösen.
)
Lösen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
.
)
Setzen Sie den Wagenheber 2
an einer der bei-
den an der Karosserieunterseite dafür vorgese-
henen Stellen vorn ( A
) oder hinten ( B
) an, die
dem zu wechselnden Rad am nächsten liegt.
)
Kurbeln Sie den Wagenheber 2
auseinander, bis
er mit der Sohle auf dem Boden aufliegt. Ver-
gewissern Sie sich, dass der Wagenheber mit
seiner Sohle senkrecht unter der betreffenden
Ansatzstelle A
oder B
steht.
)
Heben Sie das Fahrzeug so weit an, dass genü-
gend Platz zwischen Rad und Boden bleibt, um
später das (nicht defekte) Ersatzrad leicht mon-
tieren zu können.
)
Entfernen Sie die Muttern und bewahren Sie sie
an einem sauberen Platz auf.
)
Nehmen Sie das Rad ab.
Page 182 of 340
PR
A
180

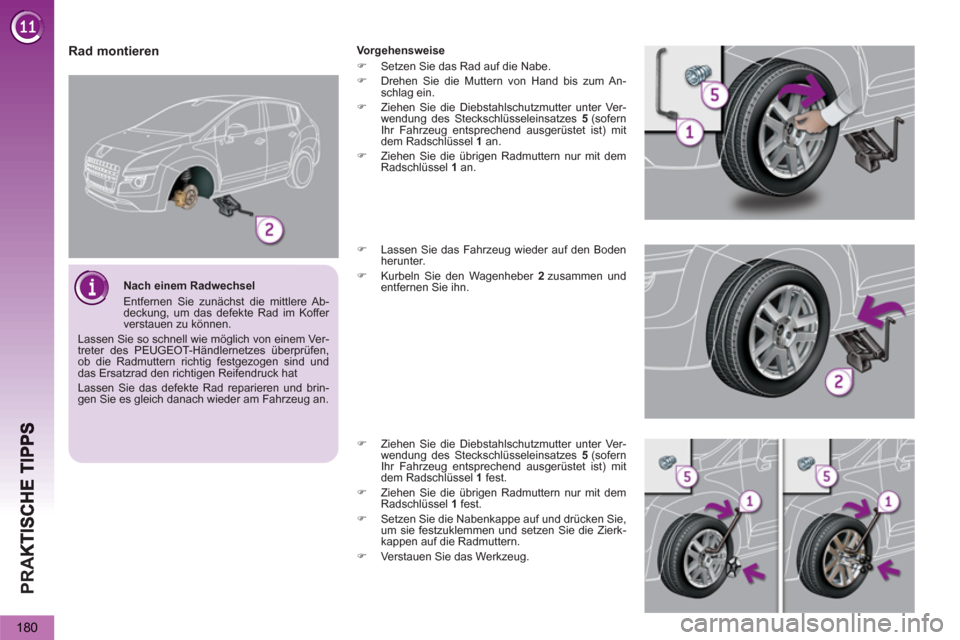

Rad montieren
Vorgehensweise
)
Setzen Sie das Rad auf die Nabe.
)
Drehen Sie die Muttern von Hand bis zum An-
schlag ein.
)
Ziehen Sie die Diebstahlschutzmutter unter Ver-
wendung des Steckschlüsseleinsatzes 5
(sofern
Ihr Fahrzeug entsprechend ausgerüstet ist) mit
dem Radschlüssel 1
an.
)
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
an.
)
Lassen Sie das Fahrzeug wieder auf den Boden
herunter.
)
Kurbeln Sie den Wagenheber 2
zusammen und
entfernen Sie ihn.
)
Ziehen Sie die Diebstahlschutzmutter unter Ver-
wendung des Steckschlüsseleinsatzes 5
(sofern
Ihr Fahrzeug entsprechend ausgerüstet ist) mit
dem Radschlüssel 1
fest.
)
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
fest.
)
Setzen Sie die Nabenkappe auf und drücken Sie,
um sie festzuklemmen und setzen Sie die Zierk-
kappen auf die Radmuttern.
)
Verstauen Sie das Werkzeug.
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere Ab-
deckung, um das defekte Rad im Koffer
verstauen zu können.
Lassen Sie so schnell wie möglich von einem Ver-
treter des PEUGEOT-Händlernetzes überprüfen,
ob die Radmuttern richtig festgezogen sind und
das Ersatzrad den richtigen Reifendruck hat
Lassen Sie das defekte Rad reparieren und brin-
gen Sie es gleich danach wieder am Fahrzeug an.
Page 183 of 340
PR
A
181

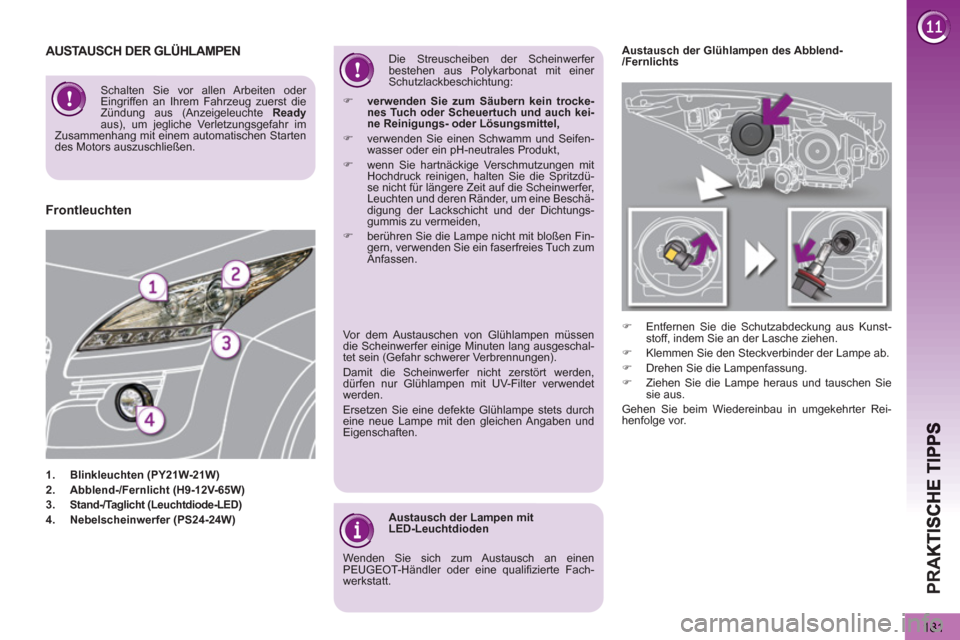

Austausch der Glühlampen des Abblend-
/Fernlichts
)
Entfernen Sie die Schutzabdeckung aus Kunst-
stoff, indem Sie an der Lasche ziehen.
)
Klemmen Sie den Steckverbinder der Lampe ab.
)
Drehen Sie die Lampenfassung.
)
Ziehen Sie die Lampe heraus und tauschen Sie
sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Rei-
henfolge vor.
AUSTA USCH DER GLÜHLAMPEN
1.
Blinkleuchten (PY21W-21W)
2.
Abblend-/Fernlicht (H9-12V-65W)
3.
Stand-/Taglicht (Leuchtdiode-LED)
4.
Nebelscheinwerfer (PS24-24W)
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
)
verwenden Sie zum Säubern kein trocke-
nes Tuch oder Scheuertuch und auch kei-
ne Reinigungs- oder Lösungsmittel,
)
verwenden Sie einen Schwamm und Seifen-
wasser oder ein pH-neutrales Produkt,
)
wenn Sie hartnäckige Verschmutzungen mit
Hochdruck reinigen, halten Sie die Spritzdü-
se nicht für längere Zeit auf die Scheinwerfer,
Leuchten und deren Ränder, um eine Beschä-
digung der Lackschicht und der Dichtungs-
gummis zu vermeiden,
)
berühren Sie die Lampe nicht mit bloßen Fin-
gern, verwenden Sie ein faserfreies Tuch zum
Anfassen.
Frontleuchten
Vor dem Austauschen von Glühlampen müssen
die Scheinwerfer einige Minuten lang ausgeschal-
tet sein (Gefahr schwerer Verbrennungen).
Damit die Scheinwerfer nicht zerstört werden,
dürfen nur Glühlampen mit UV-Filter verwendet
werden.
Ersetzen Sie eine defekte Glühlampe stets durch
eine neue Lampe mit den gleichen Angaben und
Eigenschaften.
Austausch der Lampen mit
LED-Leuchtdioden
Wenden Sie sich zum Austausch an einen
PEUGEOT-Händler oder eine qualifizierte Fach-
werkstatt.
Schalten Sie vor allen Arbeiten oder
Eingriffen an Ihrem Fahrzeug zuerst die
Zündung aus (Anzeigeleuchte Ready
aus), um jegliche Verletzungsgefahr im
Zusammenhang mit einem automatischen Starten
des Motors auszuschließen.
Page 184 of 340
PR
A
182
Austausch der Blinkleuchten
)
Entfernen Sie die Kunststoff-Schutzabdeckung,
indem Sie an der Lasche ziehen.
)
Drehen Sie die Lampenfassung und entnehmen
Sie sie.
)
Ziehen Sie die Lampe heraus und ersetzen Sie sie.
Gehen Sie beim Wiedereinbau in umgekehrter Rei-
henfolge vor.
Austausch der Glühlampen der
Nebelscheinwerfer
Sie können sich zum Austauschen dieser
Glühlampen auch an das PEUGEOT-
Händlernetz oder an eine qualifizierte
Werkstatt wenden.
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Werkstatt.
)
Setzen Sie etwa in der Mitte des seitlichen Zusatz-
blinkers einen Schraubenzieher zwischen dem So-
ckel des Außenspiegels und dem Blinker an.
)
Kippen Sie den Schraubenzieher, um den Zusatz-
blinker herauszuhebeln und ziehen Sie ihn ab.
)
Klemmen Sie den Steckverbinder des Zusatzblin-
kers ab.
Gehen Sie beim Wiedereinbau in umgekehrter Rei-
henfolge vor.
Einen Ersatzblinker erhalten Sie beim PEUGEOT-
Händlernetz oder bei einer qualifizierten Werkstatt.
Austausch der integrierten seitlichen
Zusatzblinker
Page 185 of 340
PR
A
183
Heckleuchten
1.
Bremsleuchten / Standleuchten (P21-5W)
2.
Rückfahrleuchten (P21W)
3.
Blinkleuchten (PY21W-21W)
4.
Standleuchten (P5-5W)
5.
Nebelleuchten (P21W)
Austausch von Brems- / Standleuchten,
Rückfahrleuchten und Blinkleuchten
)
Drücken Sie auf die sechs Sperrfedern und zie-
hen Sie die Lampenfassung ab.
)
Entfernen Sie die Kunststoffabdeckung.
)
Entfernen Sie die beiden Befestigungsschrauben
der Leuchte.
)
Ziehen Sie die Leuchte vorsichtig von außen heraus.
)
Klemmen Sie den Steckverbinder der Leuchte ab.
)
Drehen Sie die Lampe um eine Vierteldrehung
und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Rei-
henfolge vor.
Page 186 of 340
PR
A
184

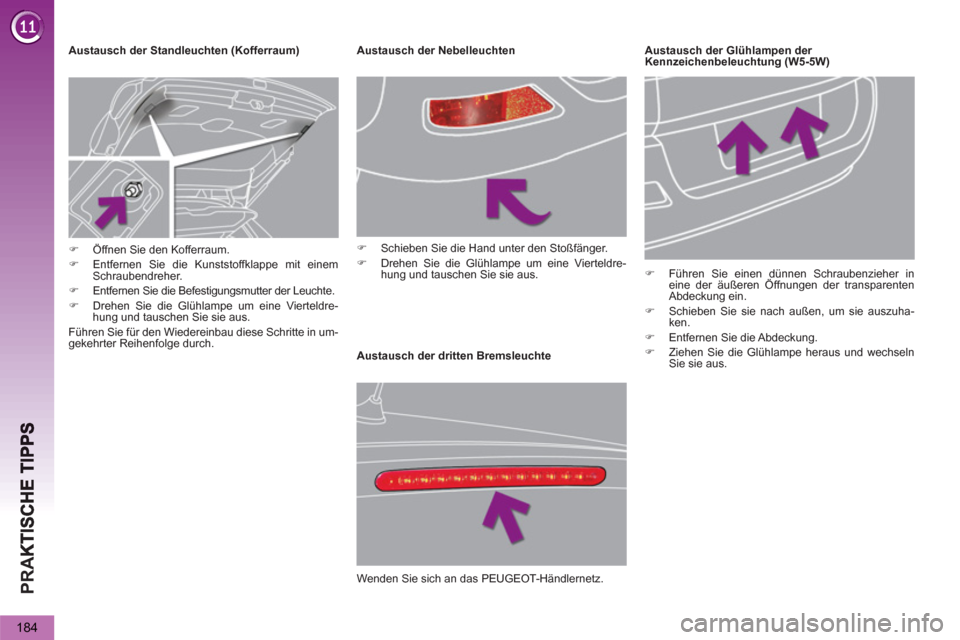

Austausch der dritten Bremsleuchte
Austausch der Standleuchten (Kofferraum)
Austausch der Nebelleuchten
)
Öffnen Sie den Kofferraum.
)
Entfernen Sie die Kunststoffklappe mit einem
Schraubendreher.
)
Entfernen Sie die Befestigungsmutter der Leuchte.
)
Drehen Sie die Glühlampe um eine Vierteldre-
hung und tauschen Sie sie aus.
Führen Sie für den Wiedereinbau diese Schritte in um-
gekehrter Reihenfolge durch.
)
Schieben Sie die Hand unter den Stoßfänger.
)
Drehen Sie die Glühlampe um eine Vierteldre-
hung und tauschen Sie sie aus.
Wenden Sie sich an das PEUGEOT-Händlernetz.
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5-5W)
)
Führen Sie einen dünnen Schraubenzieher in
eine der äußeren Öffnungen der transparenten
Abdeckung ein.
)
Schieben Sie sie nach außen, um sie auszuha-
ken.
)
Entfernen Sie die Abdeckung.
)
Ziehen Sie die Glühlampe heraus und wechseln
Sie sie aus.
Page 187 of 340
PR
A
185
AUSTAUSCH DER SICHERUNGEN
Zu
gang zum Werkzeug
Die Zange zum Abziehen der Sicherungen befindet
sich an der Deckelrückseite des Sicherungskastens
am Armaturenbrett.
Zugang:
)
Nehmen Sie den Deckel ganz ab.
)
Ziehen Sie die Zange ab.
Austausch einer Sicherung
In Ordnung
Defekt
)
Benutzen Sie die Spezialzange, um die Siche-
rung abzuziehen.
)
Ersetzen Sie die defekte Sicherung immer durch
eine Sicherung gleicher Stärke.
)
Vergewissern Sie sich, dass die auf dem Kas-
ten eingravierte Nummer und die oben auf der
Sicherung eingravierte Stärke mit den in den
nachstehenden Tabellen angegebenen Werten
übereinstimmen.
Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Extraausstattung stö-
rungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes, bevor Sie noch weitere
elektrische Zubehörteile einbauen.
Für die Behebung von Funktionsstörun-
gen, deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör,
welches nicht von PEUGEOT geliefert
und empfohlen wird und/oder nicht nach den ent-
sprechenden PEUGEOT-Richtlinien eingebaut
wurde, übernimmt grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten, insbeson-
dere wenn der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.
Vor dem Austausch einer Sicherung muss die Stö-
rungsursache ermittelt und behoben werden.
)
Stellen Sie fest, welche Sicherung defekt ist, in-
dem Sie den Draht auf seinen Zustand untersu-
chen.
Vorgehensweise beim Austauschen einer defekten ge-
gen eine neue Sicherung zur Behebung einer Störung
der betreffenden Funktion.
Page 188 of 340
PR
A
186

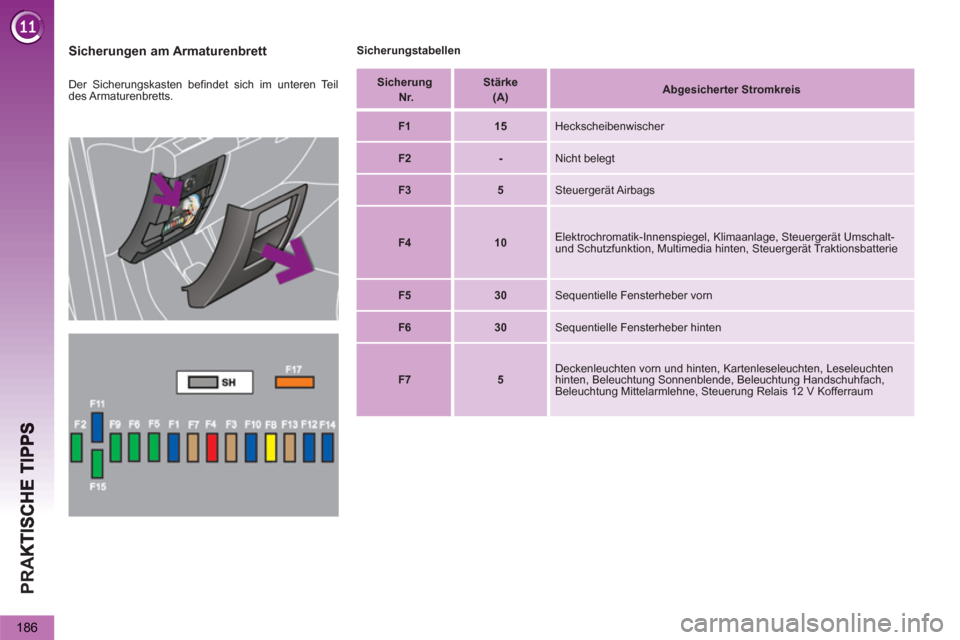

Sicherungen am Armaturenbrett
Sicherungstabellen
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts.
Sicherung
Nr.
Stärke
(A) A
bgesicherter Stromkreis
F1
15
Heckscheibenwischer
F2
-
Nicht belegt
F3
5
Steuergerät Airbags
F4
10
Elektrochromatik-Innenspiegel, Klimaanlage, Steuergerät Umschalt-
und Schutzfunktion, Multimedia hinten, Steuergerät Traktionsbatterie
F5
30
Sequentielle Fensterheber vorn
F6
30
Sequentielle Fensterheber hinten
F7
5
Deckenleuchten vorn und hinten, Kartenleseleuchten, Leseleuchten
hinten, Beleuchtung Sonnenblende, Beleuchtung Handschuhfach,
Beleuchtung Mittelarmlehne, Steuerung Relais 12 V Kofferraum
Page 189 of 340
PR
A
187

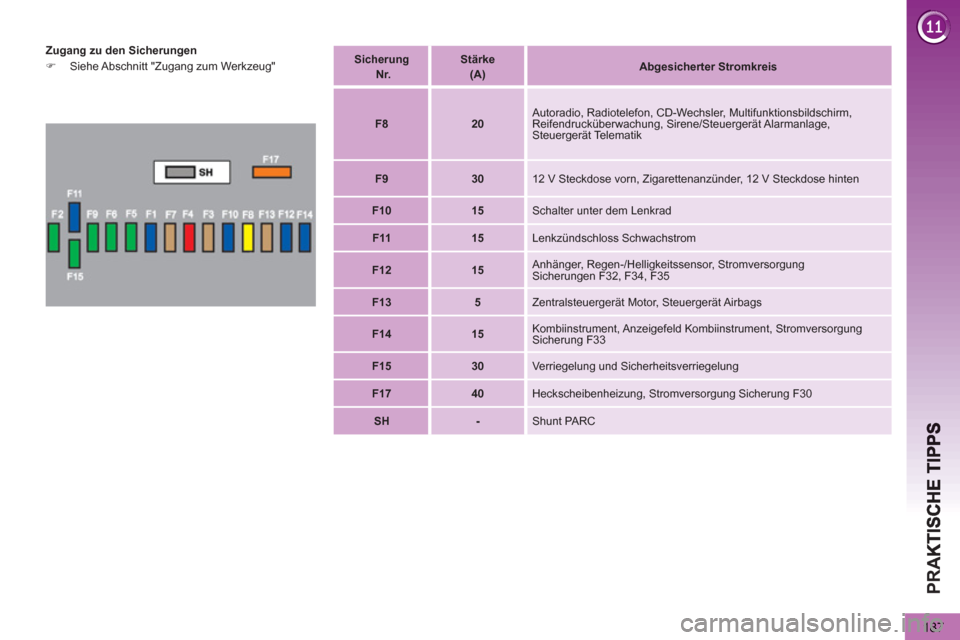

Zugang zu den Sicherungen
)
Siehe Abschnitt "Zugang zum Werkzeug"
Sicherung
Nr.
Stärke
(A) A
bgesicherter Stromkreis
F8
20
Autoradio, Radiotelefon, CD-Wechsler, Multifunktionsbildschirm,
Reifendrucküberwachung, Sirene/Steuergerät Alarmanlage,
Steuergerät Telematik
F9
30
12 V Steckdose vorn, Zigarettenanzünder, 12 V Steckdose hinten
F10
15
Schalter unter dem Lenkrad
F11
15
Lenkzündschloss Schwachstrom
F12
15
Anhänger, Regen-/Helligkeitssensor, Stromversorgung
Sicherungen F32, F34, F35
F13
5
Zentralsteuergerät Motor, Steuergerät Airbags
F14
15
Kombiinstrument, Anzeigefeld Kombiinstrument, Stromversorgung
Sicherung F33
F15
30
Verriegelung und Sicherheitsverriegelung
F17
40
Heckscheibenheizung, Stromversorgung Sicherung F30
SH
-
Shunt PARC

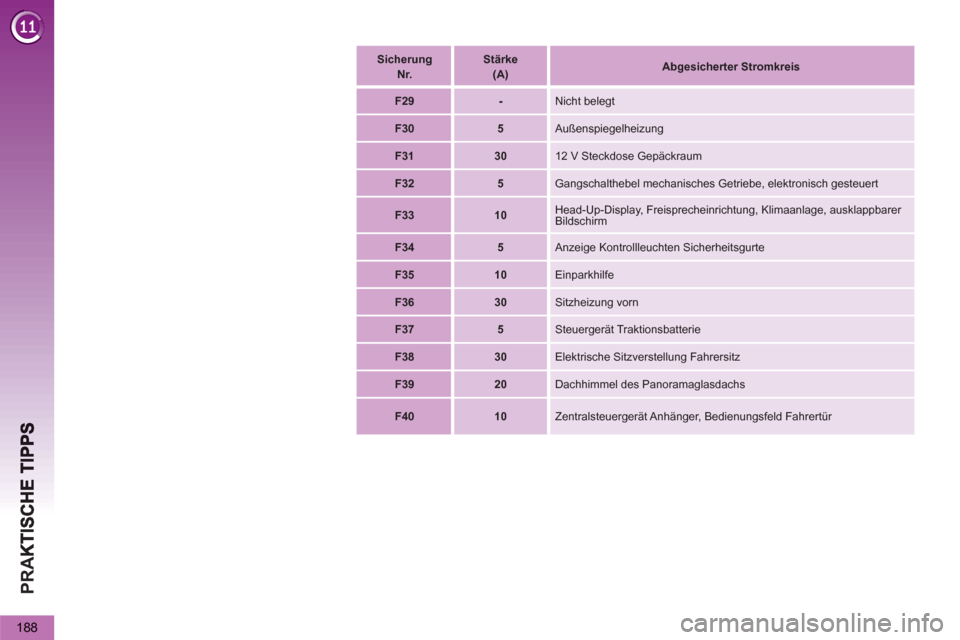

Page 190 of 340
PR
A
188
Sicherung
Nr.
Stärke
(A)
Abgesicherter Stromkreis
F29
-
Nicht belegt
F30
5
Außenspiegelheizung
F31
30
12 V Steckdose Gepäckraum
F32
5
Gangschalthebel mechanisches Getriebe, elektronisch gesteuert
F33
10
Head-Up-Display, Freisprecheinrichtung, Klimaanlage, ausklappbarer
Bildschirm
F34
5
Anzeige Kontrollleuchten Sicherheitsgurte
F35
10
Einparkhilfe
F36
30
Sitzheizung vorn
F37
5
Steuergerät Traktionsbatterie
F38
30
Elektrische Sitzverstellung Fahrersitz
F39
20
Dachhimmel des Panoramaglasdachs
F40
10
Zentralsteuergerät Anhänger, Bedienungsfeld Fahrertür
