Peugeot 3008 Hybrid 4 2013 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 3008 Hybrid 4, Model: Peugeot 3008 Hybrid 4 2013Pages: 340, PDF-Größe: 17.31 MB
Page 81 of 340
BO
R
79

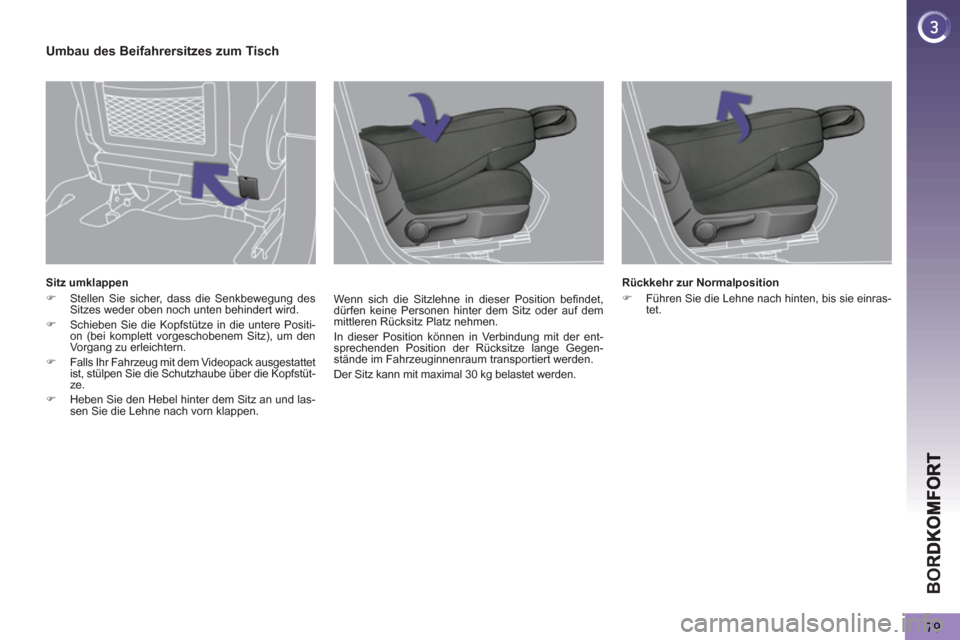

Sitz umklappen
)
Stellen Sie sicher, dass die Senkbewegung des
Sitzes weder oben noch unten behindert wird.
)
Schieben Sie die Kopfstütze in die untere Positi-
on (bei komplett vorgeschobenem Sitz), um den
Vorgang zu erleichtern.
)
Falls Ihr Fahrzeug mit dem Videopack ausgestattet
ist, stülpen Sie die Schutzhaube über die Kopfstüt-
ze.
)
Heben Sie den Hebel hinter dem Sitz an und las-
sen Sie die Lehne nach vorn klappen. Wenn sich die Sitzlehne in dieser Position befindet,
dürfen keine Personen hinter dem Sitz oder auf dem
mittleren Rücksitz Platz nehmen.
In dieser Position können in Verbindung mit der ent-
sprechenden Position der Rücksitze lange Gegen-
stände im Fahrzeuginnenraum transportiert werden.
Der Sitz kann mit maximal 30 kg belastet werden.
Umbau des Beifahrersitzes zum Tisch
Rückkehr zur Normalposition
)
Führen Sie die Lehne nach hinten, bis sie einras-
tet.

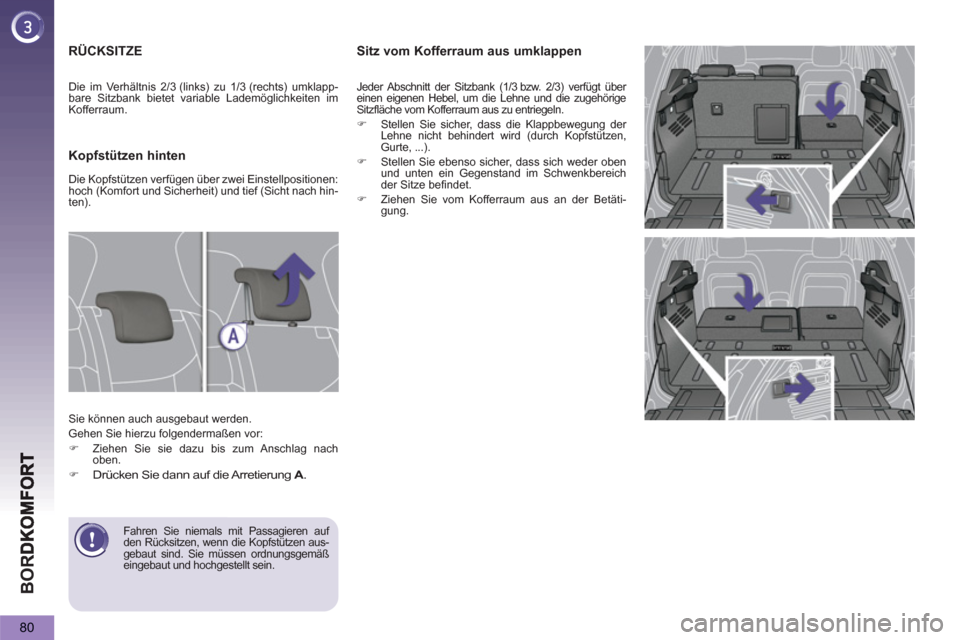

Page 82 of 340
BO
R
80
Sitz vom Kofferraum aus umklappen
Jeder Abschnitt der Sitzbank (1/3 bzw. 2/3) verfügt über
einen eigenen Hebel, um die Lehne und die zugehörige
Sitzfläche vom Kofferraum aus zu entriegeln.
)
Stellen Sie sicher, dass die Klappbewegung der
Lehne nicht behindert wird (durch Kopfstützen,
Gurte, ...).
)
Stellen Sie ebenso sicher, dass sich weder oben
und unten ein Gegenstand im Schwenkbereich
der Sitze befindet.
)
Ziehen Sie vom Kofferraum aus an der Betäti-
gung.
RÜCKSITZE
Fahren Sie niemals mit Passagieren auf
den Rücksitzen, wenn die Kopfstützen aus-
gebaut sind. Sie müssen ordnungsgemäß
eingebaut und hochgestellt sein.
Kopfstützen hinten
Sie können auch ausgebaut werden.
Gehen Sie hierzu folgendermaßen vor:
)
Ziehen Sie sie dazu bis zum Anschlag nach
oben.
)
Drücken Sie dann auf die Arretierung A
.
Die im Verhältnis 2/3 (links) zu 1/3 (rechts) umklapp-
bare Sitzbank bietet variable Lademöglichkeiten im
Kofferraum.
Die Kopfstützen verfügen über zwei Einstellpositionen:
hoch (Komfort und Sicherheit) und tief (Sicht nach hin-
ten).
Page 83 of 340
BO
R
81

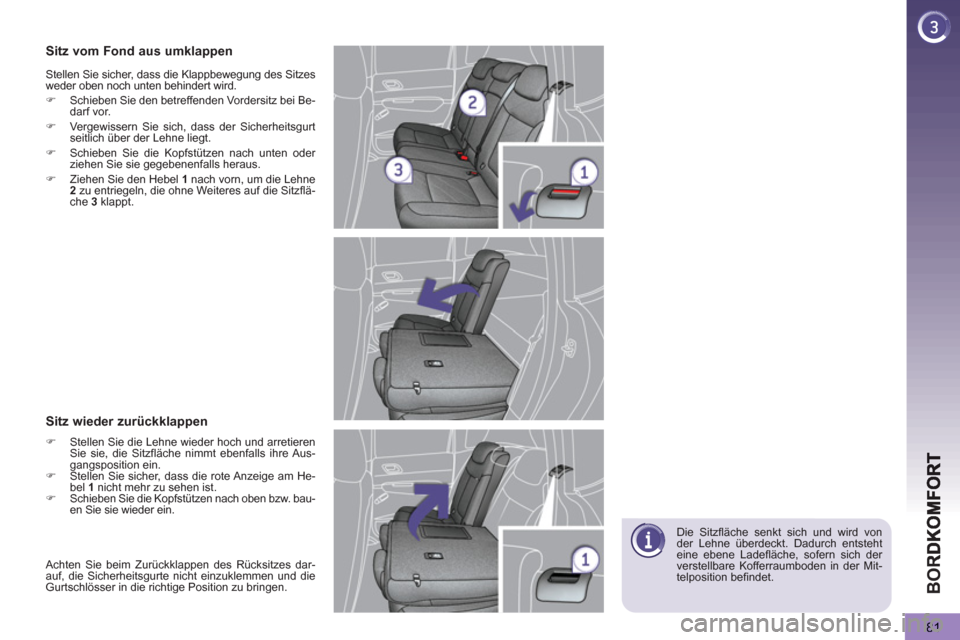

Die Sitzfläche senkt sich und wird von
der Lehne überdeckt. Dadurch entsteht
eine ebene Ladefläche, sofern sich der
verstellbare Kofferraumboden in der Mit-
telposition befindet.
Sitz vom Fond aus umklappen
Stellen Sie sicher, dass die Klappbewegung des Sitzes
weder oben noch unten behindert wird.
)
Schieben Sie den betreffenden Vordersitz bei Be-
darf vor.
)
Vergewissern Sie sich, dass der Sicherheitsgurt
seitlich über der Lehne liegt.
)
Schieben Sie die Kopfstützen nach unten oder
ziehen Sie sie gegebenenfalls heraus.
)
Ziehen Sie den Hebel 1
nach vorn, um die Lehne
2
zu entriegeln, die ohne Weiteres auf die Sitzflä-
che 3
klappt.
Sitz wieder zurückklappen
)
Stellen Sie die Lehne wieder hoch und arretieren
Sie sie, die Sitzfläche nimmt ebenfalls ihre Aus-
gangsposition ein.
)
Stellen Sie sicher, dass die rote Anzeige am He-
bel 1
nicht mehr zu sehen ist.
)
Schieben Sie die Kopfstützen nach oben bzw. bau-
en Sie sie wieder ein.
Achten Sie beim Zurückklappen des Rücksitzes dar-
auf, die Sicherheitsgurte nicht einzuklemmen und die
Gurtschlösser in die richtige Position zu bringen.
Page 84 of 340
BO
R
82

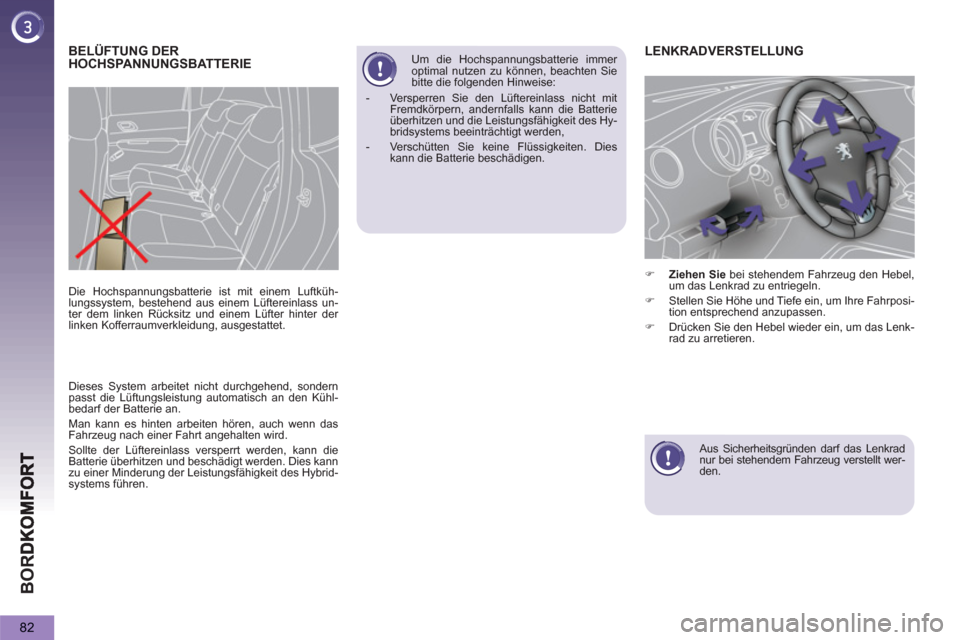

Dieses System arbeitet nicht durchgehend, sondern
passt die Lüftungsleistung automatisch an den Kühl-
bedarf der Batterie an.
Man kann es hinten arbeiten hören, auch wenn das
Fahrzeug nach einer Fahrt angehalten wird.
Sollte der Lüftereinlass versperrt werden, kann die
Batterie überhitzen und beschädigt werden. Dies kann
zu einer Minderung der Leistungsfähigkeit des Hybrid-
systems führen.
LENKRADVERSTELLUNG
)
Ziehen Sie
bei stehendem Fahrzeug den Hebel,
um das Lenkrad zu entriegeln.
)
Stellen Sie Höhe und Tiefe ein, um Ihre Fahrposi-
tion entsprechend anzupassen.
)
Drücken Sie den Hebel wieder ein, um das Lenk-
rad zu arretieren.
Aus Sicherheitsgründen darf das Lenkrad
nur bei stehendem Fahrzeug verstellt wer-
den.
BELÜFTUNG DER
HOCHSPANNUNGSBATTERIE
Um die Hochspannungsbatterie immer
optimal nutzen zu können, beachten Sie
bitte die folgenden Hinweise:
- Versperren Sie den Lüftereinlass nicht mit
Fremdkörpern, andernfalls kann die Batterie
überhitzen und die Leistungsfähigkeit des Hy-
bridsystems beeinträchtigt werden,
- Verschütten Sie keine Flüssigkeiten. Dies
kann die Batterie beschädigen.
Die Hochspannungsbatterie ist mit einem Luftküh-
lungssystem, bestehend aus einem Lüftereinlass un-
ter dem linken Rücksitz und einem Lüfter hinter der
linken Kofferraumverkleidung, ausgestattet.
Page 85 of 340
BO
R
83
Die im Außenspiegel beobachteten Ob-
jekte sind in Wirklichkeit näher als sie
erscheinen.
Sie sollten dies stets berücksichtigen, um die Ent-
fernung zu Fahrzeugen, die von hinten kommen,
richtig einschätzen zu können.

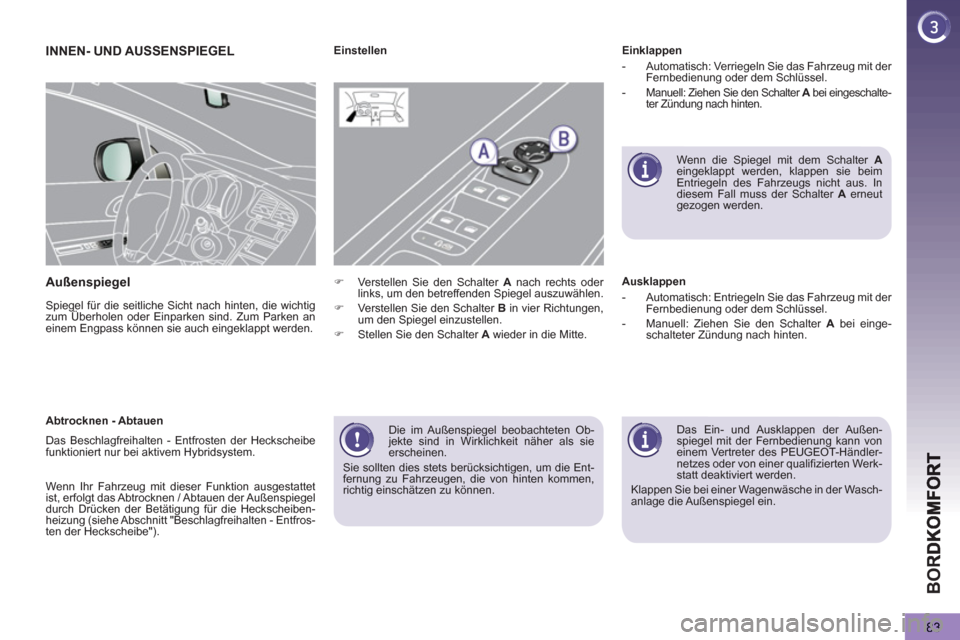

INNEN- UND AUSSENSPIEGEL
Außenspiegel
Spiegel für die seitliche Sicht nach hinten, die wichtig
zum Überholen oder Einparken sind. Zum Parken an
einem Engpass können sie auch eingeklappt werden.
Einklappen
- Automatisch: Verriegeln Sie das Fahrzeug mit der
Fernbedienung oder dem Schlüssel.
- Manuell: Ziehen Sie den Schalter A
bei eingeschalte-
ter Zündung nach hinten.
Das Ein- und Ausklappen der Außen-
spiegel mit der Fernbedienung kann von
einem Vertreter des PEUGEOT-Händler-
netzes oder von einer qualifizierten Werk-
statt deaktiviert werden.
Klappen Sie bei einer Wagenwäsche in der Wasch-
anlage die Außenspiegel ein.
Einstellen
Ausklappen
- Automatisch: Entriegeln Sie das Fahrzeug mit der
Fernbedienung oder dem Schlüssel.
- Manuell: Ziehen Sie den Schalter A
bei einge-
schalteter Zündung nach hinten.
Wenn die Spiegel mit dem Schalter A
eingeklappt werden, klappen sie beim
Entriegeln des Fahrzeugs nicht aus. In
diesem Fall muss der Schalter A
erneut
gezogen werden.
)
Verstellen Sie den Schalter A
nach rechts oder
links, um den betreffenden Spiegel auszuwählen.
)
Verstellen Sie den Schalter B
in vier Richtungen,
um den Spiegel einzustellen.
)
Stellen Sie den Schalter A
wieder in die Mitte.
Abtrocknen - Abtauen
Das Beschlagfreihalten - Entfrosten der Heckscheibe
funktioniert nur bei aktivem Hybridsystem.
Wenn Ihr Fahrzeug mit dieser Funktion ausgestattet
ist, erfolgt das Abtrocknen / Abtauen der Außenspiegel
durch Drücken der Betätigung für die Heckscheiben-
heizung (siehe Abschnitt "Beschlagfreihalten - Entfros-
ten der Heckscheibe").
Page 86 of 340
BO
R
84

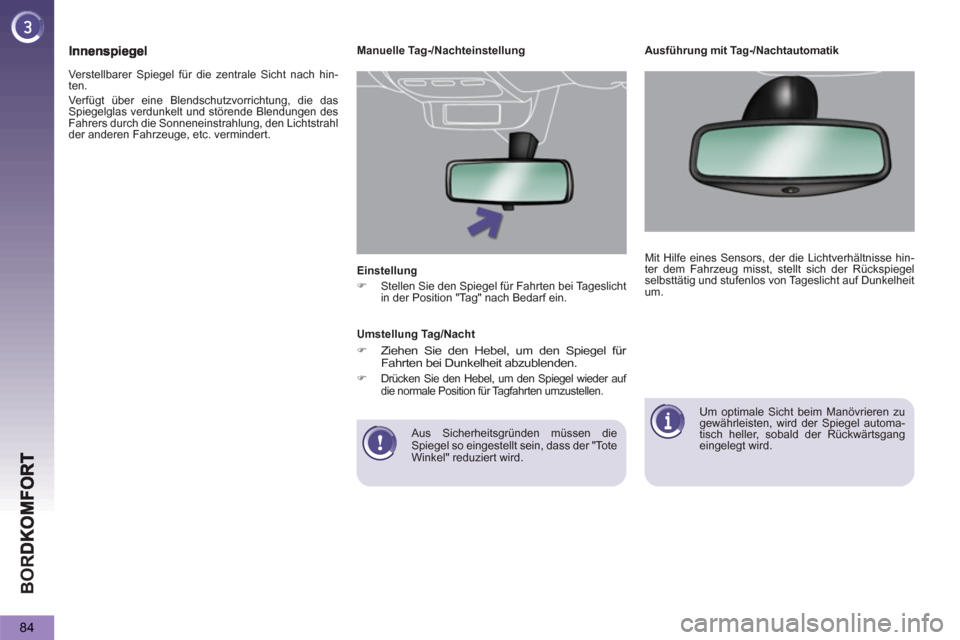

Einstellung
)
Stellen Sie den Spiegel für Fahrten bei Tageslicht
in der Position "Tag" nach Bedarf ein.
Aus Sicherheitsgründen müssen die
Spiegel so eingestellt sein, dass der "Tote
Winkel" reduziert wird.
Manuelle Tag-/Nachteinstellung
Umstellung Tag/Nacht
)
Ziehen Sie den Hebel, um den Spiegel für
Fahrten bei Dunkelheit abzublenden.
)
Drücken Sie den Hebel, um den Spiegel wieder auf
die normale Position für Tagfahrten umzustellen.
Verstellbarer Spiegel für die zentrale Sicht nach hin-
ten.
Verfügt über eine Blendschutzvorrichtung, die das
Spiegelglas verdunkelt und störende Blendungen des
Fahrers durch die Sonneneinstrahlung, den Lichtstrahl
der anderen Fahrzeuge, etc. vermindert.
Um optimale Sicht beim Manövrieren zu
gewährleisten, wird der Spiegel automa-
tisch heller, sobald der Rückwärtsgang
eingelegt wird.
Ausführung mit Tag-/Nachtautomatik
Mit Hilfe eines Sensors, der die Lichtverhältnisse hin-
ter dem Fahrzeug misst, stellt sich der Rückspiegel
selbsttätig und stufenlos von Tageslicht auf Dunkelheit
um.

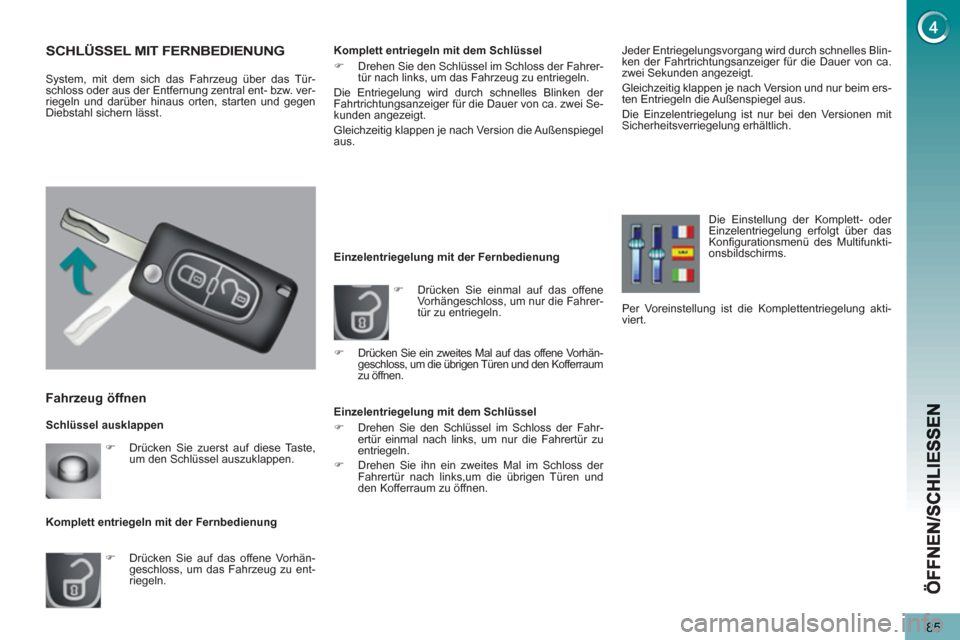

Page 87 of 340
85
Schlüssel ausklappen
Fahrzeug öffnen
)
Drücken Sie auf das offene Vorhän-
geschloss, um das Fahrzeug zu ent-
riegeln.
Komplett entriegeln mit der Fernbedienung
SCHLÜSSEL MIT FERNBEDIENUNG
System, mit dem sich das Fahrzeug über das Tür-
schloss oder aus der Entfernung zentral ent- bzw. ver-
riegeln und darüber hinaus orten, starten und gegen
Diebstahl sichern lässt.
Komplett entriegeln mit dem Schlüssel
)
Drehen Sie den Schlüssel im Schloss der Fahrer-
tür nach links, um das Fahrzeug zu entriegeln.
Die Entriegelung wird durch schnelles Blinken der
Fahrtrichtungsanzeiger für die Dauer von ca. zwei Se-
kunden angezeigt.
Gleichzeitig klappen je nach Version die Außenspiegel
aus.
Einzelentriegelung mit der Fernbedienung
Einzelentriegelung mit dem Schlüssel
)
Drehen Sie den Schlüssel im Schloss der Fahr-
ertür einmal nach links, um nur die Fahrertür zu
entriegeln.
)
Drehen Sie ihn ein zweites Mal im Schloss der
Fahrertür nach links,um die übrigen Türen und
den Kofferraum zu öffnen.
)
Drücken Sie einmal auf das offene
Vorhängeschloss, um nur die Fahrer-
tür zu entriegeln.
)
Drücken Sie ein zweites Mal auf das offene Vorhän-
geschloss, um die übrigen Türen und den Kofferraum
zu öffnen.
Jeder Entriegelungsvorgang wird durch schnelles Blin-
ken der Fahrtrichtungsanzeiger für die Dauer von ca.
zwei Sekunden angezeigt.
Gleichzeitig klappen je nach Version und nur beim ers-
ten Entriegeln die Außenspiegel aus.
Die Einzelentriegelung ist nur bei den Versionen mit
Sicherheitsverriegelung erhältlich.
Die Einstellung der Komplett- oder
Einzelentriegelung erfolgt über das
Konfigurationsmenü des Multifunkti-
onsbildschirms.
Per Voreinstellung ist die Komplettentriegelung akti-
viert.
)
Drücken Sie zuerst auf diese Taste,
um den Schlüssel auszuklappen.
Page 88 of 340
ÖFF
86

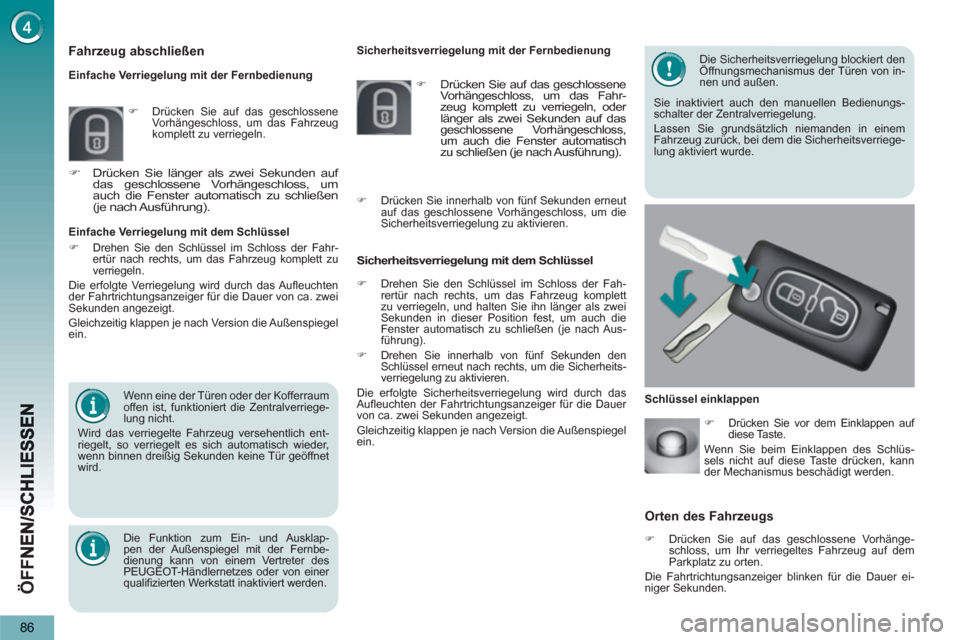

Orten des Fahrzeugs
)
Drücken Sie auf das geschlossene Vorhänge-
schloss, um Ihr verriegeltes Fahrzeug auf dem
Parkplatz zu orten.
Die Fahrtrichtungsanzeiger blinken für die Dauer ei-
niger Sekunden. Die Sicherheitsverriegelung blockiert den
Öffnungsmechanismus der Türen von in-
nen und außen.
Sie inaktiviert auch den manuellen Bedienungs-
schalter der Zentralverriegelung.
Lassen Sie grundsätzlich niemanden in einem
Fahrzeug zurück, bei dem die Sicherheitsverriege-
lung aktiviert wurde.
Sicherheitsverriegelung mit der Fernbedienung
Sicherheitsverriegelung mit dem Schlüssel
Schlüssel einklappen
)
Drücken Sie auf das geschlossene
Vorhängeschloss, um das Fahr-
zeug komplett zu verriegeln, oder
länger als zwei Sekunden auf das
geschlossene Vorhängeschloss,
um auch die Fenster automatisch
zu schließen (je nach Ausführung).
Wenn eine der Türen oder der Kofferraum
offen ist, funktioniert die Zentralverriege-
lung nicht.
Wird das verriegelte Fahrzeug versehentlich ent-
riegelt, so verriegelt es sich automatisch wieder,
wenn binnen dreißig Sekunden keine Tür geöffnet
wird.
Einfache Verriegelung mit dem Schlüssel
)
Drehen Sie den Schlüssel im Schloss der Fahr-
ertür nach rechts, um das Fahrzeug komplett zu
verriegeln.
Die erfolgte Verriegelung wird durch das Aufleuchten
der Fahrtrichtungsanzeiger für die Dauer von ca. zwei
Sekunden angezeigt.
Gleichzeitig klappen je nach Version die Außenspiegel
ein.
Die Funktion zum Ein- und Ausklap-
pen der Außenspiegel mit der Fernbe-
dienung kann von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer
qualifizierten Werkstatt inaktiviert werden.
Fahrzeug abschließen
)
Drücken Sie auf das geschlossene
Vorhängeschloss, um das Fahrzeug
komplett zu verriegeln.
)
Drücken Sie länger als zwei Sekunden auf
das geschlossene Vorhängeschloss, um
auch die Fenster automatisch zu schließen
(je nach Ausführung).
Einfache Verriegelung mit der Fernbedienung
)
Drehen Sie den Schlüssel im Schloss der Fah-
rertür nach rechts, um das Fahrzeug komplett
zu verriegeln, und halten Sie ihn länger als zwei
Sekunden in dieser Position fest, um auch die
Fenster automatisch zu schließen (je nach Aus-
führung).
)
Drehen Sie innerhalb von fünf Sekunden den
Schlüssel erneut nach rechts, um die Sicherheits-
verriegelung zu aktivieren.
Die erfolgte Sicherheitsverriegelung wird durch das
Aufleuchten der Fahrtrichtungsanzeiger für die Dauer
von ca. zwei Sekunden angezeigt.
Gleichzeitig klappen je nach Version die Außenspiegel
ein.
)
Drücken Sie vor dem Einklappen auf
diese Taste.
Wenn Sie beim Einklappen des Schlüs-
sels nicht auf diese Taste drücken, kann
der Mechanismus beschädigt werden.
)
Drücken Sie innerhalb von fünf Sekunden erneut
auf das geschlossene Vorhängeschloss, um die
Sicherheitsverriegelung zu aktivieren.
Page 89 of 340
ÖFF
87

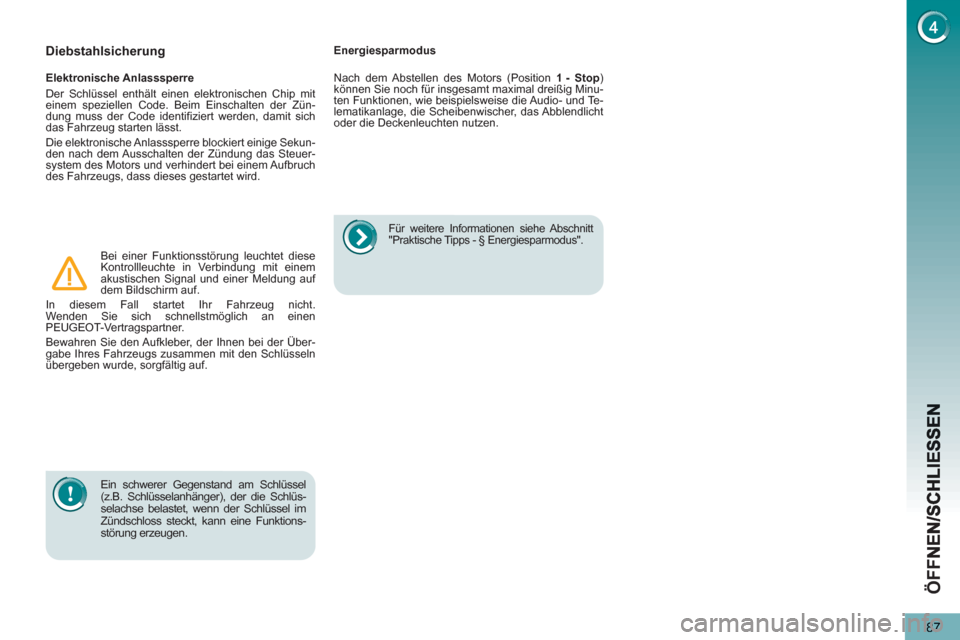

Ein schwerer Gegenstand am Schlüssel
(z.B. Schlüsselanhänger), der die Schlüs-
selachse belastet, wenn der Schlüssel im
Zündschloss steckt, kann eine Funktions-
störung erzeugen.
Elektronische Anlasssperre
Der Schlüssel enthält einen elektronischen Chip mit
einem speziellen Code. Beim Einschalten der Zün-
dung muss der Code identifiziert werden, damit sich
das Fahrzeug starten lässt.
Die elektronische Anlasssperre blockiert einige Sekun-
den nach dem Ausschalten der Zündung das Steuer-
system des Motors und verhindert bei einem Aufbruch
des Fahrzeugs, dass dieses gestartet wird.
Diebstahlsicherung
Bei einer Funktionsstörung leuchtet diese
Kontrollleuchte in Verbindung mit einem
akustischen Signal und einer Meldung auf
dem Bildschirm auf.
In diesem Fall startet Ihr Fahrzeug nicht.
Wenden Sie sich schnellstmöglich an einen
PEUGEOT-Vertragspartner.
Bewahren Sie den Aufkleber, der Ihnen bei der Über-
gabe Ihres Fahrzeugs zusammen mit den Schlüsseln
übergeben wurde, sorgfältig auf.
Für weitere Informationen siehe Abschnitt
"Praktische Tipps - § Energiesparmodus".
Energiesparmodus
Nach dem Abstellen des Motors (Position 1 - Stop
)
können Sie noch für insgesamt maximal dreißig Minu-
ten Funktionen, wie beispielsweise die Audio- und Te-
lematikanlage, die Scheibenwischer, das Abblendlicht
oder die Deckenleuchten nutzen.
Page 90 of 340
ÖFF
88

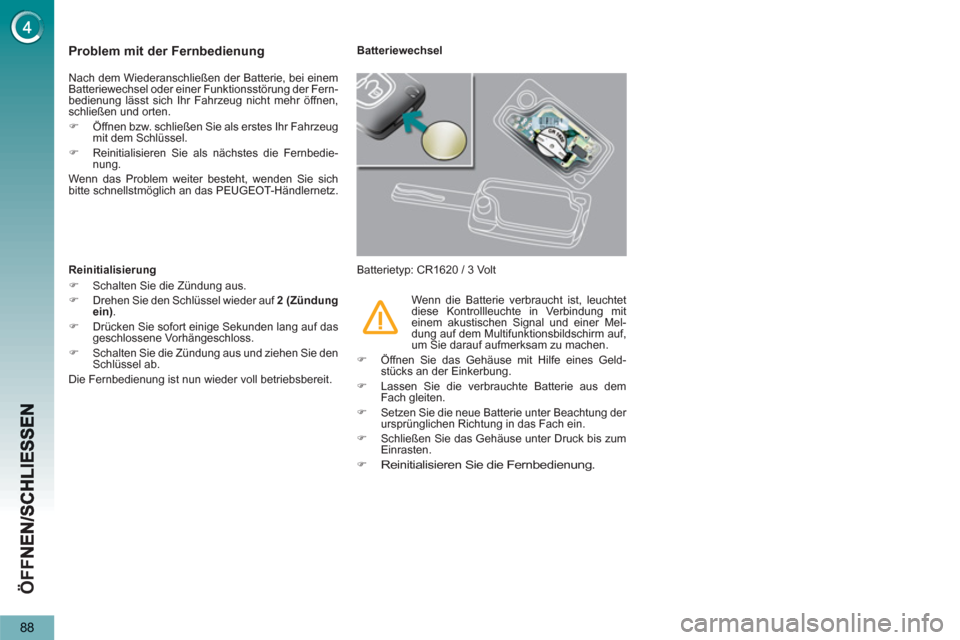

Problem mit der Fernbedienung
Nach dem Wiederanschließen der Batterie, bei einem
Batteriewechsel oder einer Funktionsstörung der Fern-
bedienung lässt sich Ihr Fahrzeug nicht mehr öffnen,
schließen und orten.
)
Öffnen bzw. schließen Sie als erstes Ihr Fahrzeug
mit dem Schlüssel.
)
Reinitialisieren Sie als nächstes die Fernbedie-
nung.
Wenn das Problem weiter besteht, wenden Sie sich
bitte schnellstmöglich an das PEUGEOT-Händlernetz.
Batteriewechsel
Batterietyp: CR1620 / 3 Volt
Reinitialisierung
)
Schalten Sie die Zündung aus.
)
Drehen Sie den Schlüssel wieder auf 2 (Zündung
ein)
.
)
Drücken Sie sofort einige Sekunden lang auf das
geschlossene Vorhängeschloss.
)
Schalten Sie die Zündung aus und ziehen Sie den
Schlüssel ab.
Die Fernbedienung ist nun wieder voll betriebsbereit. Wenn die Batterie verbraucht ist, leuchtet
diese Kontrollleuchte in Verbindung mit
einem akustischen Signal und einer Mel-
dung auf dem Multifunktionsbildschirm auf,
um Sie darauf aufmerksam zu machen.
)
Öffnen Sie das Gehäuse mit Hilfe eines Geld-
stücks an der Einkerbung.
)
Lassen Sie die verbrauchte Batterie aus dem
Fach gleiten.
)
Setzen Sie die neue Batterie unter Beachtung der
ursprünglichen Richtung in das Fach ein.
)
Schließen Sie das Gehäuse unter Druck bis zum
Einrasten.
)
Reinitialisieren Sie die Fernbedienung.
