Fahrzeugparameter
In diesem Menü können Sie (je nach Bestimmung)
bestimmte Fahr- und Komfortfunktionen ein- oder aus-
schalten:
- Kopplung des Scheibenwischers an den Rück-
wärtsgang (siehe Abschnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt "Öffnen /
Schließen"),
- Nachleuchtfunktion und Zugangsbeleuchtung
(siehe Abschnitt "Sicht"),
- gedämpfte Innenraumbeleuchtung (siehe Ab-
schnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Kurvenscheinwerfer (siehe Abschnitt "Sicht"),
- automatische oder manuelle Feststellbremse
(siehe Abschnitt "Fahrbetrieb").
Wahl der Einheiten
In diesem Menü können Sie die Einheiten wählen:
Temperatur (°Celsius oder °Fahrenheit) und Verbrauch
(l/100 km, mpg oder km/l).
Wahl der Sprache
In diesem Menü können Sie die Sprache der Anzeige
wählen: Deutsch, English, Espanol, Français, Italiano,
Nederlands, Portugues, Türkçe * .
*
Je nach Bestimmung KONTROLL- UND WARNLEUCHTEN
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten
der Zündung für die Dauer einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen diese erlö-
schen.
Wenn sie nicht erlöschen, lesen Sie sich, bevor Sie
losfahren, die Beschreibung der betreffenden Warn-
leuchten durch.
Mit den Leuchten verbundene Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten ertönt
gleichzeitig ein akustisches Signal in Verbindung mit ei-
ner Meldung auf dem Multifunktionsbildschirm.
Die Leuchten blinken oder leuchten un-
unterbrochen.
Bestimmte Leuchten können sowohl
blinken als auch ununterbrochen leuchten. Ob es
sich um eine normale Situation handelt oder eine
Funktionsstörung vorliegt, lässt sich nur erkennen,
wenn man die Leuchtweise im Zusammenhang mit
dem Betriebszustand des Fahrzeugs betrachtet.
Anzeigen, die den Fahrer über die Aktivierung eines
Systems (Kontrollleuchten für Betrieb oder Deakti-
vierung) oder das Auftreten einer Funktionsstörung
(Warnleuchten) informieren.
Page 52 of 340
50
BET

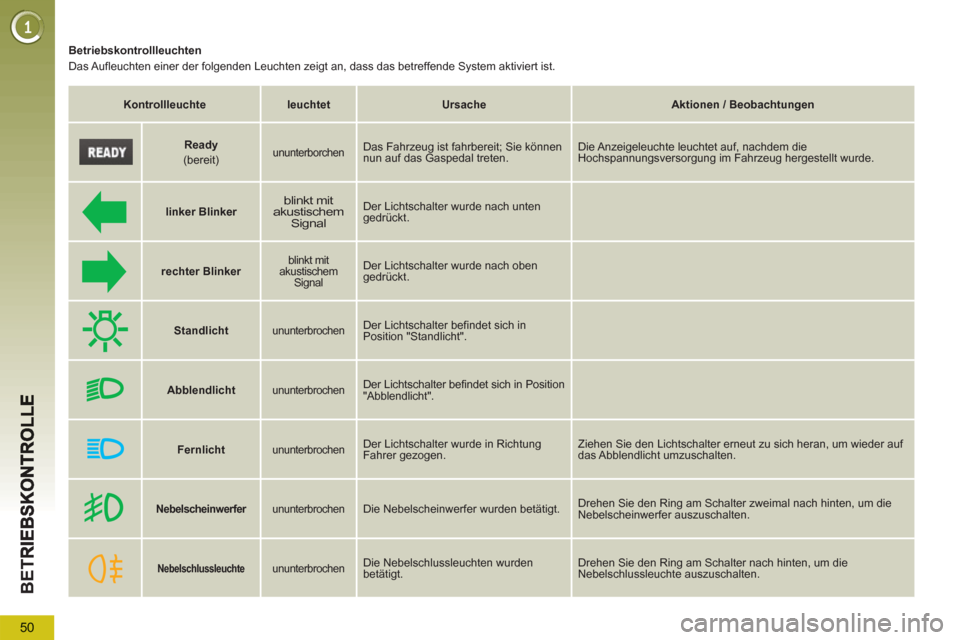

Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktiviert ist.
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
linker Blinker
blinkt mit
akustischem
Signal
Der Lichtschalter wurde nach unten
gedrückt.
rechter Blinker
blinkt mit
akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.
Standlicht
ununterbrochen
Der Lichtschalter befindet sich in
Position "Standlicht".
Abblendlicht
ununterbrochen
Der Lichtschalter befindet sich in Position
"Abblendlicht".
Fernlicht
ununterbrochen
Der Lichtschalter wurde in Richtung
Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um wieder auf
das Abblendlicht umzuschalten.
Ready
(bereit)
ununterborchen
Das Fahrzeug ist fahrbereit; Sie können
nun auf das Gaspedal treten. Die Anzeigeleuchte leuchtet auf, nachdem die
Hochspannungsversorgung im Fahrzeug hergestellt wurde.
Nebelscheinwerfer
ununterbrochen
Die Nebelscheinwerfer wurden betätigt. Drehen Sie den Ring am Schalter zweimal nach hinten, um die
Nebelscheinwerfer auszuschalten.
Nebelschlussleuchte
ununterbrochen
Die Nebelschlussleuchten wurden
betätigt. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.
Page 53 of 340
51
BE
T

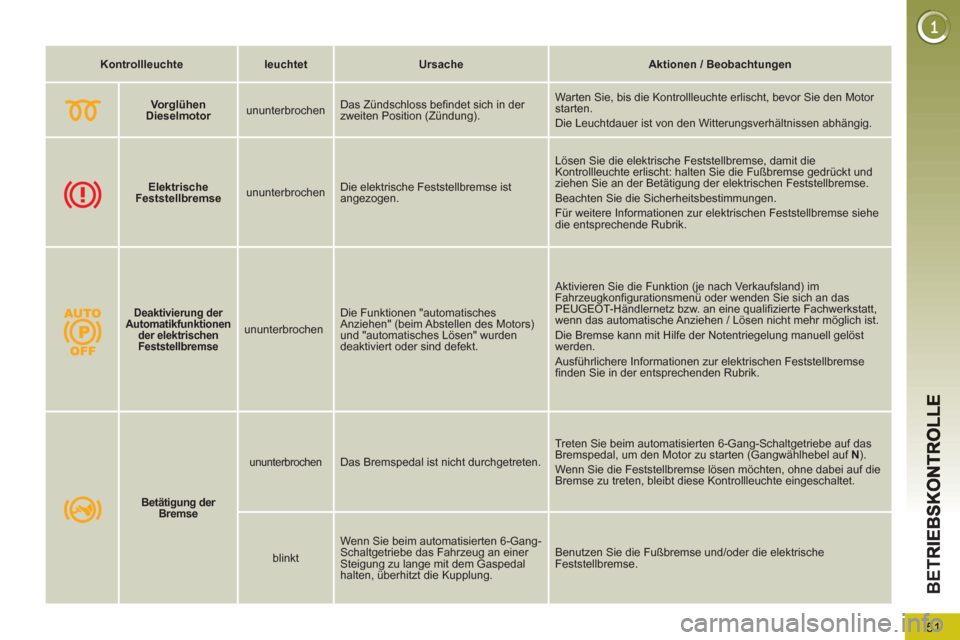

Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
Vorglühen
Dieselmotor
ununterbrochen Das Zündschloss befindet sich in der
zweiten Position (Zündung). Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor
starten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig.
Elektrische
Feststellbremse
ununterbrochen Die elektrische Feststellbremse ist
angezogen. Lösen Sie die elektrische Feststellbremse, damit die
Kontrollleuchte erlischt: halten Sie die Fußbremse gedrückt und
ziehen Sie an der Betätigung der elektrischen Feststellbremse.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur elektrischen Feststellbremse siehe
die entsprechende Rubrik.
Betätigung der
Bremse
ununterbrochen
Das Bremspedal ist nicht durchgetreten.
Treten Sie beim automatisierten 6-Gang-Schaltgetriebe auf das
Bremspedal, um den Motor zu starten (Gangwählhebel auf N).
Wenn Sie die Feststellbremse lösen möchten, ohne dabei auf die
Bremse zu treten, bleibt diese Kontrollleuchte eingeschaltet.
blinkt Wenn Sie beim automatisierten 6-Gang-
Schaltgetriebe das Fahrzeug an einer
Steigung zu lange mit dem Gaspedal
halten, überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die elektrische
Feststellbremse.
Deaktivierung der
Automatikfunktionen
der elektrischen
Feststellbremse
ununterbrochen Die Funktionen "automatisches
Anziehen" (beim Abstellen des Motors)
und "automatisches Lösen" wurden
deaktiviert oder sind defekt. Aktivieren Sie die Funktion (je nach Verkaufsland) im
Fahrzeugkonfigurationsmenü oder wenden Sie sich an das
PEUGEOT-Händlernetz bzw. an eine qualifizierte Fachwerkstatt,
wenn das automatische Anziehen / Lösen nicht mehr möglich ist.
Die Bremse kann mit Hilfe der Notentriegelung manuell gelöst
werden.
Ausführlichere Informationen zur elektrischen Feststellbremse
finden Sie in der entsprechenden Rubrik.
Page 54 of 340
52
BET

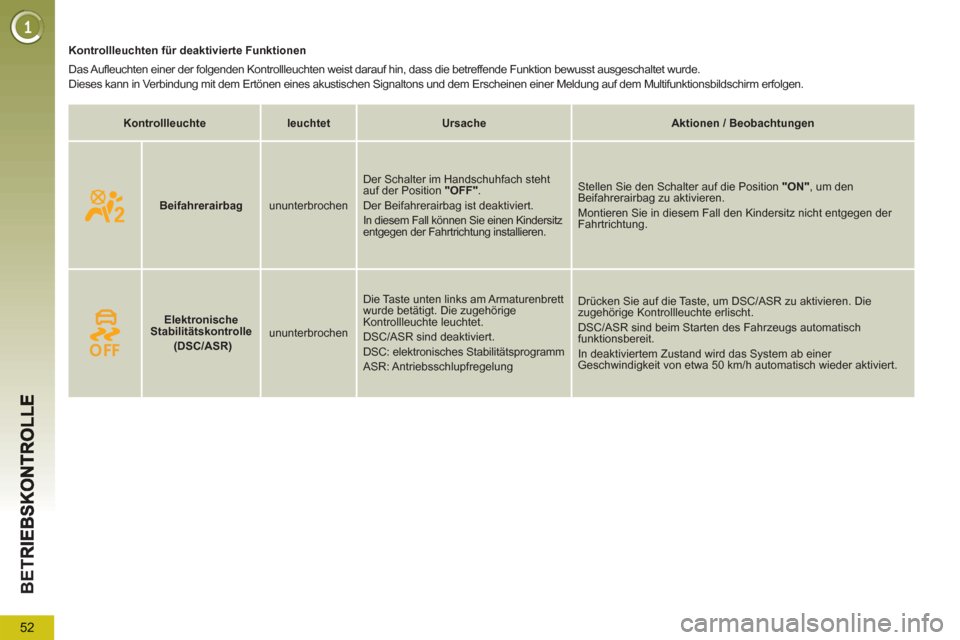

Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Multifunktionsbildschirm erfolgen.
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
Beifahrerairbag
ununterbrochen Der Schalter im Handschuhfach steht
auf der Position "OFF"
.
Der Beifahrerairbag ist deaktiviert.
In diesem Fall können Sie einen Kindersitz
entgegen der Fahrtrichtung installieren.
Stellen Sie den Schalter auf die Position "ON"
, um den
Beifahrerairbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht entgegen der
Fahrtrichtung.
Elektronische
Stabilitätskontrolle
(
DSC
/ASR)
ununterbrochen Die Taste unten links am Armaturenbrett
wurde betätigt. Die zugehörige
Kontrollleuchte leuchtet.
DSC/ASR sind deaktiviert.
DSC: elektronisches Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um DSC/ASR zu aktivieren. Die
zugehörige Kontrollleuchte erlischt.
DSC/ASR sind beim Starten des Fahrzeugs automatisch
funktionsbereit.
In deaktiviertem Zustand wird das System ab einer
Geschwindigkeit von etwa 50 km/h automatisch wieder aktiviert.
Page 55 of 340
53
BE
T

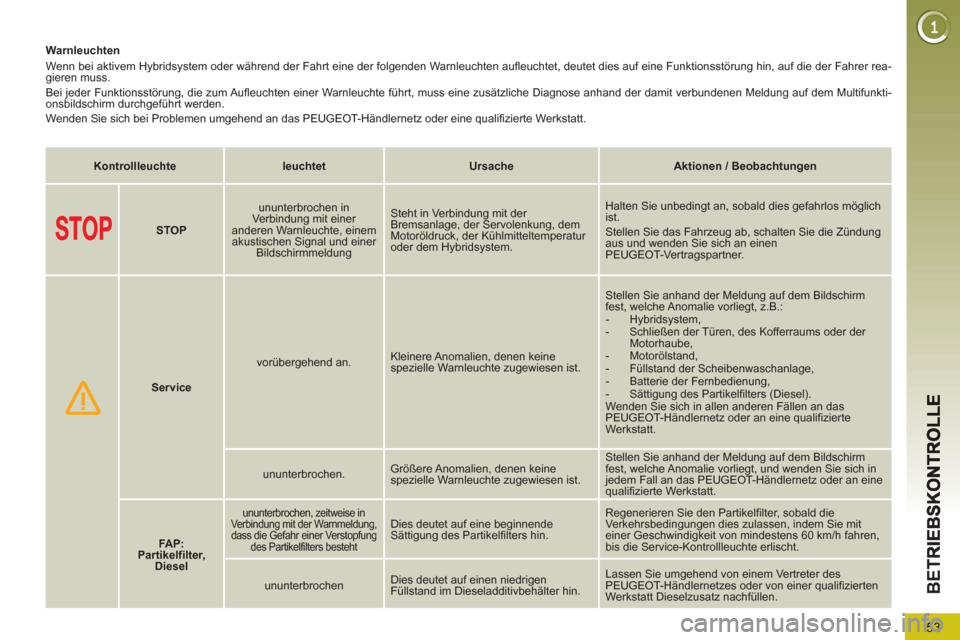

Warnleuchten
Wenn bei aktivem Hybridsystem oder während der Fahrt eine der folgenden Warnleuchten aufleuchtet, deutet dies auf eine Funktionsstörung hin, auf die der Fahrer rea-
gieren muss.
Bei jeder Funktionsstörung, die zum Aufleuchten einer Warnleuchte führt, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung auf dem Multifunkti-
onsbildschirm durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das PEUGEOT-Händlernetz oder eine qualifizierte Werkstatt.
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
STOP
ununterbrochen in
Verbindung mit einer
anderen Warnleuchte, einem
akustischen Signal und einer
Bildschirmmeldung Steht in Verbindung mit der
Bremsanlage, der Servolenkung, dem
Motoröldruck, der Kühlmitteltemperatur
oder dem Hybridsystem. Halten Sie unbedingt an, sobald dies gefahrlos möglich
ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung
aus und wenden Sie sich an einen
PEUGEOT-Vertragspartner.
Service
vorübergehend an. Kleinere Anomalien, denen keine
spezielle Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm
fest, welche Anomalie vorliegt, z.B.:
- Hybridsystem,
- Schließen der Türen, des Kofferraums oder der
Motorhaube,
- Motorölstand,
- Füllstand der Scheibenwaschanlage,
- Batterie der Fernbedienung,
- Sättigung des Partikelfilters (Diesel).
Wenden Sie sich in allen anderen Fällen an das
PEUGEOT-Händlernetz oder an eine qualifizierte
Werkstatt.
ununterbrochen. Größere Anomalien, denen keine
spezielle Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm
fest, welche Anomalie vorliegt, und wenden Sie sich in
jedem Fall an das PEUGEOT-Händlernetz oder an eine
qualifizierte Werkstatt.
FA P :
Partikelfilter,
Diesel
ununterbrochen, zeitweise in
Verbindung mit der Warnmeldung,
dass die Gefahr einer Verstopfung
des Partikelfilters besteht
Dies deutet auf eine beginnende
Sättigung des Partikelfilters hin. Regenerieren Sie den Partikelfilter, sobald die
Verkehrsbedingungen dies zulassen, indem Sie mit
einer Geschwindigkeit von mindestens 60 km/h fahren,
bis die Service-Kontrollleuchte erlischt.
ununterbrochen Dies deutet auf einen niedrigen
Füllstand im Dieseladditivbehälter hin. Lassen Sie umgehend von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer qualifizierten
Werkstatt Dieselzusatz nachfüllen.
Page 56 of 340
54
BET
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen

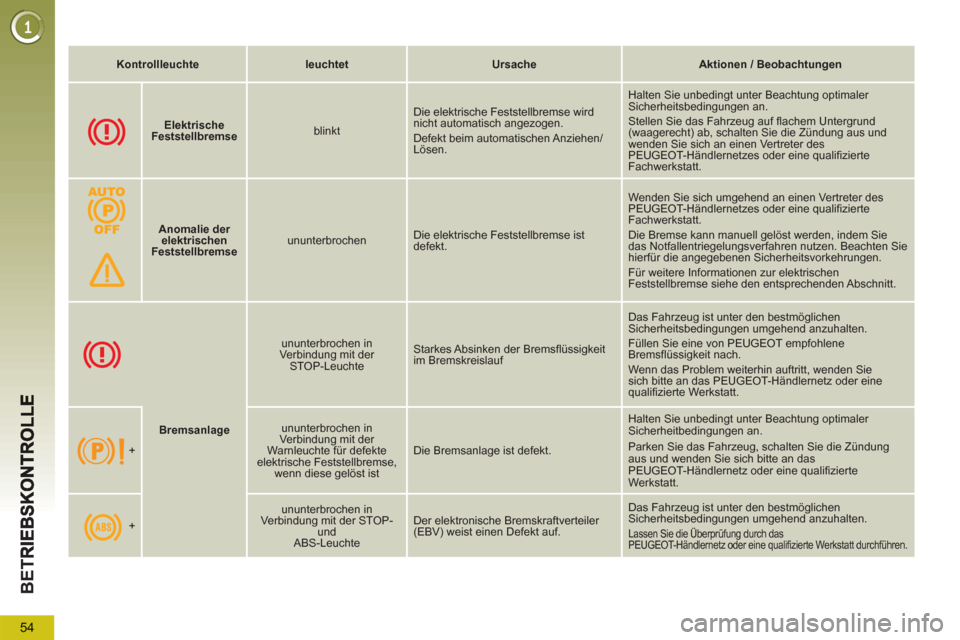

Bremsanlage
ununterbrochen in
Verbindung mit der
STOP-Leuchte Starkes Absinken der Bremsflüssigkeit
im Bremskreislauf Das Fahrzeug ist unter den bestmöglichen
Sicherheitsbedingungen umgehend anzuhalten.
Füllen Sie eine von PEUGEOT empfohlene
Bremsflüssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden Sie
sich bitte an das PEUGEOT-Händlernetz oder eine
qualifizierte Werkstatt.
+
ununterbrochen in
Verbindung mit der
Warnleuchte für defekte
elektrische Feststellbremse,
wenn diese gelöst ist Die Bremsanlage ist defekt. Halten Sie unbedingt unter Beachtung optimaler
Sicherheitbedingungen an.
Parken Sie das Fahrzeug, schalten Sie die Zündung
aus und wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder eine qualifizierte
Werkstatt.
+
ununterbrochen in
Verbindung mit der STOP-
und
ABS-Leuchte Der elektronische Bremskraftverteiler
(EBV) weist einen Defekt auf. Das Fahrzeug ist unter den bestmöglichen
Sicherheitsbedingungen umgehend anzuhalten.
Lassen Sie die Überprüfung durch das
PEUGEOT-Händlernetz oder eine qualifizierte Werkstatt durchführen.
Elektrische
Feststellbremse
blinkt Die elektrische Feststellbremse wird
nicht automatisch angezogen.
Defekt beim automatischen Anziehen/
Lösen. Halten Sie unbedingt unter Beachtung optimaler
Sicherheitsbedingungen an.
Stellen Sie das Fahrzeug auf flachem Untergrund
(waagerecht) ab, schalten Sie die Zündung aus und
wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Anomalie der
elektrischen
Feststellbremse
ununterbrochen Die elektrische Feststellbremse ist
defekt. Wenden Sie sich umgehend an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Die Bremse kann manuell gelöst werden, indem Sie
das Notfallentriegelungsverfahren nutzen. Beachten Sie
hierfür die angegebenen Sicherheitsvorkehrungen.
Für weitere Informationen zur elektrischen
Feststellbremse siehe den entsprechenden Abschnitt.
Page 57 of 340
55
BE
T
Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen

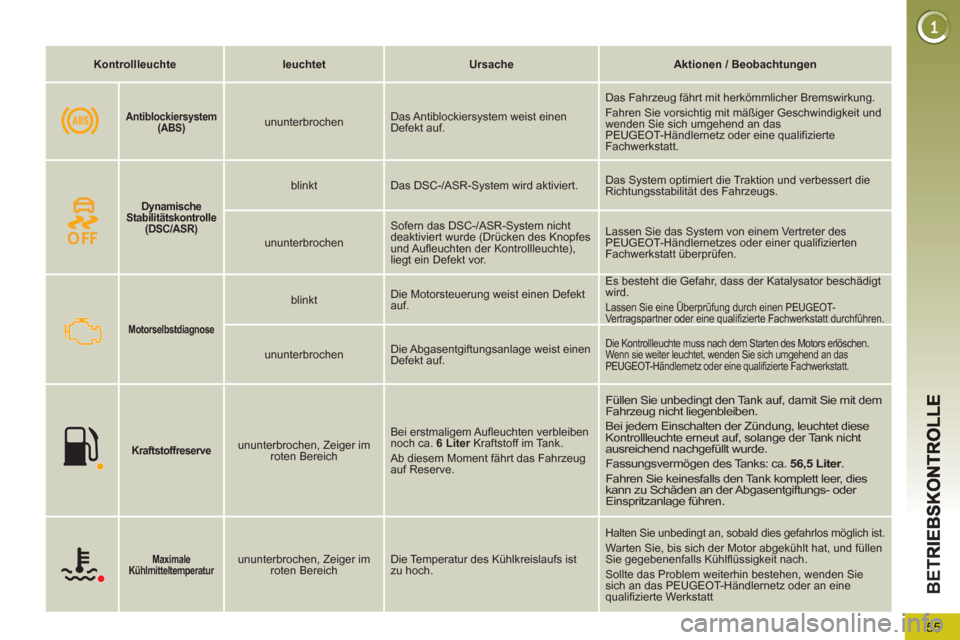

Motorselbstdiagnose
blinkt Die Motorsteuerung weist einen Defekt
auf. Es besteht die Gefahr, dass der Katalysator beschädigt
wird. Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifizierte Fachwerkstatt durchführen.
ununterbrochen Die Abgasentgiftungsanlage weist einen
Defekt auf. Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
PEUGEOT-Händlernetz oder eine qualifizierte Fachwerkstatt.
Kraftstoffreserve
ununterbrochen, Zeiger im
roten Bereich Bei erstmaligem Aufleuchten verbleiben
noch ca. 6 Liter
Kraftstoff im Tank.
Ab diesem Moment fährt das Fahrzeug
auf Reserve.
Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet diese
Kontrollleuchte erneut auf, solange der Tank nicht
ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca. 56,5 Liter
.
Fahren Sie keinesfalls den Tank komplett leer, dies
kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.
Maximale
Kühlmitteltemperatur
ununterbrochen, Zeiger im
roten Bereich Die Temperatur des Kühlkreislaufs ist
zu hoch. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und füllen
Sie gegebenenfalls Kühlflüssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie
sich an das PEUGEOT-Händlernetz oder an eine
qualifizierte Werkstatt
Dynamische
Stabilitätskontrolle
(
DSC
/ASR)
blinkt Das DSC-/ASR-System wird aktiviert. Das System optimiert die Traktion und verbessert die
Richtungsstabilität des Fahrzeugs.
ununterbrochen Sofern das DSC-/ASR-System nicht
deaktiviert wurde (Drücken des Knopfes
und Aufleuchten der Kontrollleuchte),
liegt ein Defekt vor. Lassen Sie das System von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Antiblockiersystem
(ABS)
ununterbrochen Das Antiblockiersystem weist einen
Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit und
wenden Sie sich umgehend an das
PEUGEOT-Händlernetz oder eine qualifizierte
Fachwerkstatt.
Page 58 of 340
56
BET

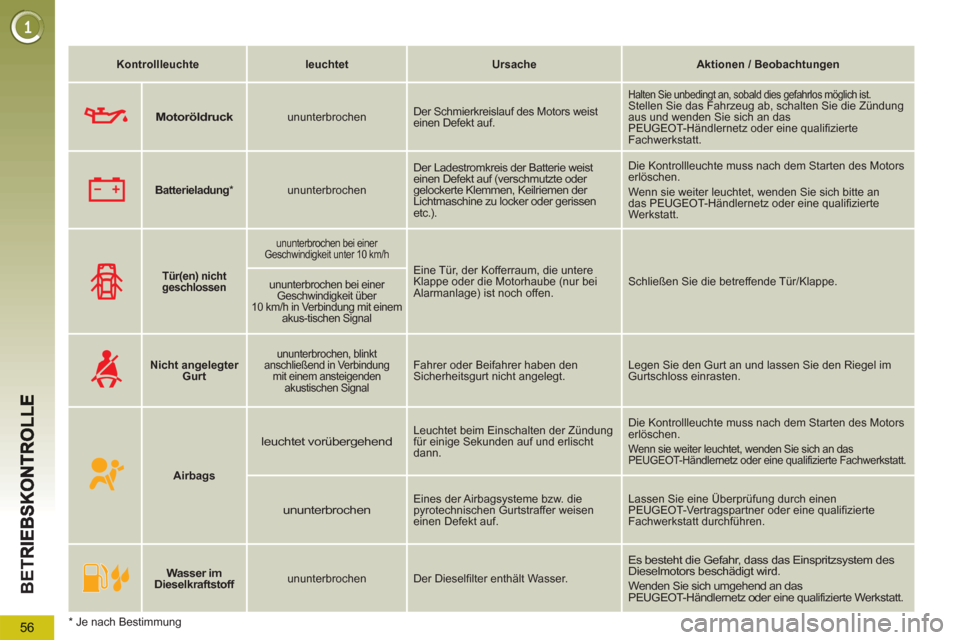

Kontrollleuchte
leuchtet
Ursache
Aktionen / Beobachtungen
Tür(en) nicht
geschlossen
ununterbrochen bei einer
Geschwindigkeit unter 10 km/h
Eine Tür, der Kofferraum, die untere
Klappe oder die Motorhaube (nur bei
Alarmanlage) ist noch offen. Schließen Sie die betreffende Tür/Klappe.
ununterbrochen bei einer
Geschwindigkeit über
10 km/h in Verbindung mit einem
akus-tischen Signal
Nicht angelegter
Gurt
ununterbrochen, blinkt
anschließend in Verbindung
mit einem ansteigenden
akustischen Signal
Fahrer oder Beifahrer haben den
Sicherheitsgurt nicht angelegt. Legen Sie den Gurt an und lassen Sie den Riegel im
Gurtschloss einrasten.
Airbags
leuchtet vorübergehend
Leuchtet beim Einschalten der Zündung
für einige Sekunden auf und erlischt
dann. Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das
PEUGEOT-Händlernetz oder eine qualifizierte Fachwerkstatt.
ununterbrochen
Eines der Airbagsysteme bzw. die
pyrotechnischen Gurtstraffer weisen
einen Defekt auf. Lassen Sie eine Überprüfung durch einen
PEUGEOT-Vertragspartner oder eine qualifizierte
Fachwerkstatt durchführen.
Wasser im
Dieselkraftstoff
ununterbrochen Der Dieselfilter enthält Wasser.
Es besteht die Gefahr, dass das Einspritzsystem des
Dieselmotors beschädigt wird.
Wenden Sie sich umgehend an das
PEUGEOT-Händlernetz oder eine qualifizierte Werkstatt.
Motoröldruck
ununterbrochen Der Schmierkreislauf des Motors weist
einen Defekt auf.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung
aus und wenden Sie sich an das
PEUGEOT-Händlernetz oder eine qualifizierte
Fachwerkstatt.
Batterieladung
*
ununterbrochen
Der Ladestromkreis der Batterie weist
einen Defekt auf (verschmutzte oder
gelockerte Klemmen, Keilriemen der
Lichtmaschine zu locker oder gerissen
etc.). Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an
das PEUGEOT-Händlernetz oder eine qualifizierte
Werkstatt.
*
Je nach Bestimmung
Page 59 of 340
57
BE
T

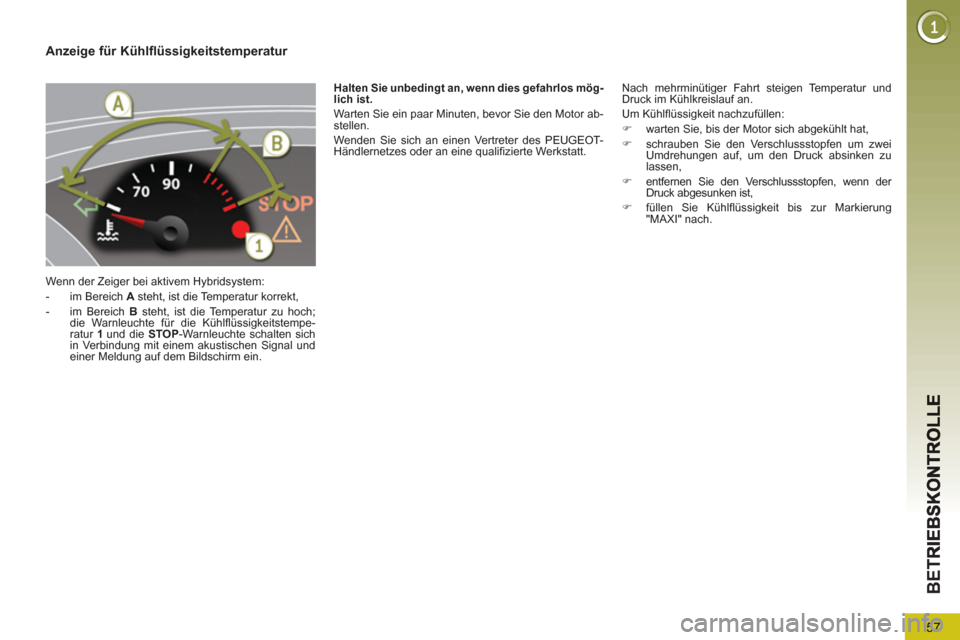

Anzeige für Kühlflüssigkeitstemperatur
Wenn der Zeiger bei aktivem Hybridsystem:
- im Bereich A
steht, ist die Temperatur korrekt,
- im Bereich B
steht, ist die Temperatur zu hoch;
die Warnleuchte für die Kühlflüssigkeitstempe-
ratur 1
und die STOP
-Warnleuchte schalten sich
in Verbindung mit einem akustischen Signal und
einer Meldung auf dem Bildschirm ein. Nach mehrminütiger Fahrt steigen Temperatur und
Druck im Kühlkreislauf an.
Um Kühlflüssigkeit nachzufüllen:
)
warten Sie, bis der Motor sich abgekühlt hat,
)
schrauben Sie den Verschlussstopfen um zwei
Umdrehungen auf, um den Druck absinken zu
lassen,
)
entfernen Sie den Verschlussstopfen, wenn der
Druck abgesunken ist,
)
füllen Sie Kühlflüssigkeit bis zur Markierung
"MAXI" nach.
Halten Sie unbedingt an, wenn dies gefahrlos mög-
lich ist.
Warten Sie ein paar Minuten, bevor Sie den Motor ab-
stellen.
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Werkstatt.
Page 60 of 340
58
BET

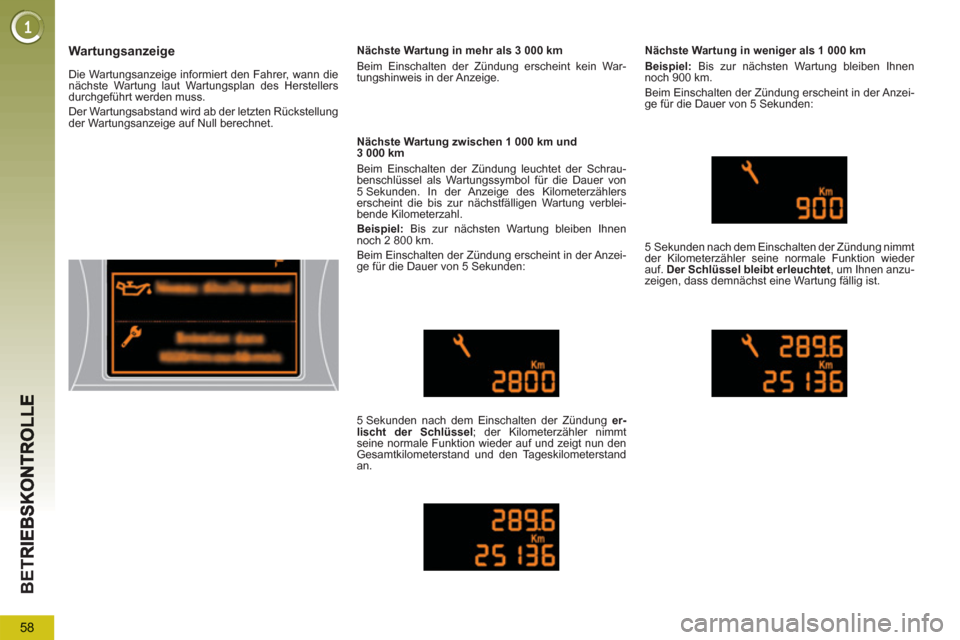

Wartungsanzeige
Die Wartungsanzeige informiert den Fahrer, wann die
nächste Wartung laut Wartungsplan des Herstellers
durchgeführt werden muss.
Der Wartungsabstand wird ab der letzten Rückstellung
der Wartungsanzeige auf Null berechnet.
Nächste Wartung zwischen 1 000 km und
3 000 km
Beim Einschalten der Zündung leuchtet der Schrau-
benschlüssel als Wartungssymbol für die Dauer von
5 Sekunden. In der Anzeige des Kilometerzählers
erscheint die bis zur nächstfälligen Wartung verblei-
bende Kilometerzahl.
Beispiel:
Bis zur nächsten Wartung bleiben Ihnen
noch 2 800 km.
Beim Einschalten der Zündung erscheint in der Anzei-
ge für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der Zündung er-
lischt der Schlüssel
; der Kilometerzähler nimmt
seine normale Funktion wieder auf und zeigt nun den
Gesamtkilometerstand und den Tageskilometerstand
an.
Nächste Wartung in weniger als 1 000 km
Beispiel:
Bis zur nächsten Wartung bleiben Ihnen
noch 900 km.
Beim Einschalten der Zündung erscheint in der Anzei-
ge für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der Zündung nimmt
der Kilometerzähler seine normale Funktion wieder
auf. Der Schlüssel bleibt erleuchtet
, um Ihnen anzu-
zeigen, dass demnächst eine Wartung fällig ist.
Nächste Wartung in mehr als 3 000 km
Beim Einschalten der Zündung erscheint kein War-
tungshinweis in der Anzeige.
