Page 181 of 340
INFORMACJE PRAKTYCZNE
179
Ustawienie samochodu
Zatrzymać samochód w miej-
scu nie zakłócającym ruchu in-
nym uczestnikom ruchu drogowego:
w miarę możliwości podłoże powinno
być płaskie, stabilne i nieśliskie.
Zaciągnąć hamulec postojowy, chy-
ba że jest zaprogramowany w trybie
automatycznym, wyłączyć zapłon i
ustawić dźwignię na pierwszym bie-
gu lub w położeniu R , tak by zablo-
kować koła.
Sprawdzić, czy na panelu hamulca
postojowego zapaliła się kontrolka
hamulca oraz kontrolka P .
Podłożyć klin pod koło znajdujące się
po przekątnej do koła zmienianego.
Należy bezwzględnie upewni
ć się,
czy pasażerowie wysiedli z samo-
chodu i przebywajÄ… w bezpiecznym
miejscu.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku; użyć pod-
nośnika samochodowego.
Demontaż koła
Zestawienie operacji
) Zdjąć kołpak piasty za pomocą na-
rzędzia 3a lub kaptury z każdej śru-
by za pomocą narzędzia 3
b .
) Założyć specjalną tuleję 5 (w zależ-
ności od wyposażenia) na klucz do
odkręcania kół 1, aby odblokować
śrubę antykradzieżową.
) Odblokować pozostałe śruby za po-
mocą klucza do odkręcania kół 1 .
) Ustawić podnośnik 2 pod samocho-
dem pod jednym z dwóch miejsc z
przodu A lub z tyłu B , jak najbli
żej
zmienianego koła.
) Rozłożyć podnośnik 2 do momentu
zetknięcia się podstawy z podło-
żem. Upewnić się, że oś podstawy
podnośnika znajduje się na środku
miejsca A lub B .
) Podnosić samochód do momentu
uzyskania wystarczajÄ…cej przestrze-
ni między kołem a podłożem w celu
łatwego założenia koła zapasowego
(nie przebitego).
) Odkręcić śruby i odłożyć w czyste
miejsce.
) Zdjąć koło.
Page 182 of 340
INFORMACJE PRAKTYCZNE
180
Montaż koła
Zestawienie operacji
) Założyć koło na piastę.
) Przykręcić śruby ręką.
) Dokręcić wstępnie śrubę antykra-
dzieżową za pomocą klucza do od-
kręcania śrub 1 , wyposażonego w
specjalną tuleję 5 (jeżeli jest na wy-
posażeniu).
) Dokręcić wstępnie pozostałe śruby
za pomocÄ… samego klucza do od-
kręcania śrub 1 .
) Opuścić samochód.
) Złożyć podnośnik 2 i wyciągnąć
spod samochodu.
) Zablokować śrubę antykradzieżową
za pomocą klucza do odkręcania
śrub 1 , wyposażonego w specjalną
tuleję 5 (jeżeli jest na wyposażeniu).
) Zablokować pozostałe śruby za po-
mocą samego klucza do odkręcania
śrub 1 .
) Założyć kołpak piasty, a następnie
nacisnąć, aby go wpiąć lub założyć
kaptury na wszystkie śruby.
) Schowa
ć narzędzia.
Po zmianie koła
Aby odpowiednio schować
koło w bagażniku należy zdjąć naj-
pierw środkową nakładkę.
Sprawdzić jak najszybciej dokręce-
nie śrub i ciśnienie koła zapasowego
w ASO SIECI PEUGEOT.
Naprawić przebitą oponę i jak naj-
szybciej założyć.
Page 183 of 340
INFORMACJE PRAKTYCZNE
181
Wymiana żarówek świateł mijania /
drogowych
) Zdjąć plastikową pokrywę pociąga-
jąc za występ.
) Odłączyć złącze żarówki.
) Przekręcić oprawę żarówki.
) Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.
1. Kierunkowskazy (PY21W-21W).
2. Światła mijania / drogowe
(H9-12V-65W).
3. Światła pozycyjne / dzienne
(dioda elektroluminescencyjna
LED).
4. Reflektory przeciwmgielne
(PS24-24W).
Reflektory wyposażone są w
szyby z poliwęglanu, pokryte
lakierem ochronnym:
) nie należy ich czyścić suchą
lub ostrÄ… szmatkÄ… ani detergen-
tem, czy rozpuszczalnikiem,
) używać gąbki i wody z mydłem
lub środka o obojętnym pH,
) w przypadku mycia pod ciśnie-
niem, aby usunąć trudne zabru-
dzenia, nie należy zbyt długo
kierować strumienia wody na re-
flektory, światła oraz ich oprawy,
aby nie uszkodzić lakieru oraz
uszczelek,
) nie dotyka
ć żarówki bezpośred-
nio palcami - używać szmatki nie-
pozostawiającej włókien.
Światła przednie
Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku mi-
nut (ryzyko silnego poparzenia siÄ™).
Aby nie uszkodzić reflektora, ko-
nieczne jest stosowanie wyłącznie
żarówek typu anty U.V.
Wymieniać uszkodzoną żarówkę na
nowÄ… tego samego typu i o takich sa-
mych parametrach.
Wymiana świateł z diodami
elektroluminescencyjnymi -
LED
Aby wymienić światła, skontaktować
siÄ™ z ASO sieci PEUGEOT lub war-
sztatem specjalistycznym.
Przed każdą interwencją przy
samochodzie wyłączyć zapłon
(zgaszona kontrolka Ready ),
aby uniknąć ryzyka obrażeń, związa-
nego z automatycznym uruchomie-
niem silnika.
Page 184 of 340
INFORMACJE PRAKTYCZNE
182
Wymiana żarówki kierunkowskazu
) Zdjąć plastikową osłonę pociągając
za występ.
) Przekręcić i wyciągnąć oprawę ża-
rówki.
) Wyjąć i wymienić żarówkę.
Przy montażu wykonać czynności w od-
wrotnej kolejności.
Wymiana żarówek reflektorów
przeciwmgielnych
W celu wymiany tych żarówek
można również skontaktować
siÄ™ z ASO SIECI PEUGEOT
lub z warsztatem specjali-
stycznym.
Skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.
) Wsunąć śrubokręt do ś
rodka kie-
runkowskazu między oprawę i jego
podstawÄ™.
) Pochylić śrubokręt, aby wypiąć i
zdjąć kierunkowskaz.
) Odłączyć złącze kierunkowskazu.
Przy montażu postępować w odwrotnej
kolejności.
Zamienne żarówki dostępne są w ASO
SIECI PEUGEOT lub w warsztacie spe-
cjalistycznym.
Wymiana kierunkowskazów
bocznych
Page 185 of 340
INFORMACJE PRAKTYCZNE
Światła tylne
1. Światła stop / pozycyjne
(P21-5 W).
2. Światła cofania (P21W).
3. Kierunkowskazy (PY21W-21W).
4. Światła pozycyjne (P5-5 W).
5. Światła przeciwmgielne (P21W).
Zmiana świateł stop/pozycyjnych,
cofania i kierunkowskazów
) Nacisnąć sześć występów i wyciąg-
nąć oprawę żarówek.
) Zdjąć plastikową osłonę.
)
Odkręcić dwie nakrętki mocujące światło.
) Ostrożnie wyjąć światło na zewnątrz.
) Odłączyć złącze światła.
) Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Page 186 of 340
INFORMACJE PRAKTYCZNE
184
Wymiana trzeciego światła stop
Zmiana światła pozycyjnego
(bagażnik)
Zmiana świateł przeciwmgielnych
) Otworzyć bagażnik.
) Zdjąć plastikową pokrywę za pomo-
cą śrubokręta.
) Odkręcić nakrętkę mocującą światło.
) Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Aby założyć żarówkę należy postępo-
wać w odwrotnej kolejności.
) Włożyć rękę pod zderzak.
) Obrócić żarówkę o ćwierć obrotu i
wymienić ją.
Skontaktować się z ASO SIECI PEUGEOT.
Wymiana oświetlenia tablicy
rejestracyjnej (W 5-5W)
) Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.
) Podważyć, aby ją odpiąć.
) Zdjąć przezroczystą osłonę.
) Wyciągnąć i wymienić żarówkę.
Page 187 of 340
INFORMACJE PRAKTYCZNE
185
WYMIANA BEZPIECZNIKA
Dostęp do narzędzi
Szczypce do wyjmowania bezpiecz-
ników znajdują się na wewnętrznej
stronie skrzynki bezpieczników deski
rozdzielczej.
Aby ją otworzyć należy:
) Całkowicie zdjąć pokrywę.
) Wyciągnąć szczypce.
Wymiana bezpiecznika
Dobry
ZÅ‚y
) Za pomocÄ… specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
) Wymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu.
) Sprawdzić, czy numer wygrawe-
rowany na skrzynce zgadza siÄ™ z
natężeniem wygrawerowanym na
nóżce oraz w tabelach poniżej.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe
został tak zbudowany, aby działał z
wyposażeniem seryjnym lub opcjo-
nalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeź-
dzie należy skontaktować się z ASO
SIECI PEUGEOT.
PEUGEOT nie ponosi od-
powiedzialności za kosz-
ty zwiÄ…zane z naprawÄ…
pojazdu lub usterkÄ… spowodowanÄ…
instalacjÄ… osprz
ętu dodatkowego
nie pochodzÄ…cego, nie zalecanego
przez PEUGEOT i zainstalowanego
niezgodnie z zaleceniami, w szcze-
gólności dotyczy to urządzeń, któ-
rych łączny pobór mocy przekracza
10 miliamperów.
Przed wymianą bezpiecznika należy
rozpoznać przyczynę usterki i ją usu-
nąć.
) Sprawdzić na podstawie stanu włók-
na, czy bezpiecznik nie jest uszko-
dzony.
Sposób wymiany uszkodzonego bez-
piecznika na nowy, zapobiegajÄ…c uszko-
dzeniu odpowiadajÄ…cej mu funkcji.
Page 188 of 340
INFORMACJE PRAKTYCZNE
186

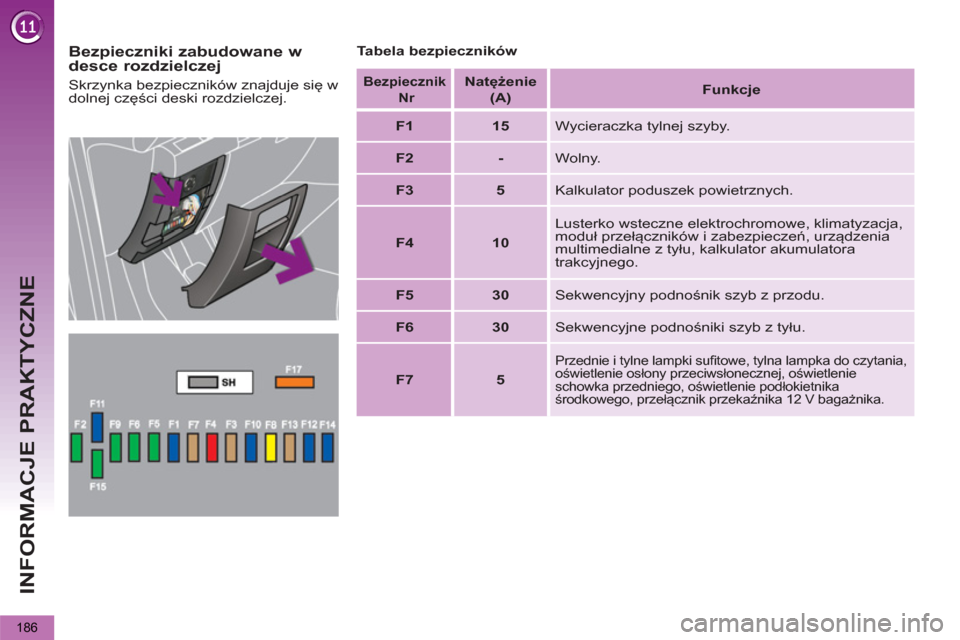

Bezpieczniki zabudowane w
desce rozdzielczej
Tabela bezpieczników
Skrzynka bezpieczników znajduje się w
dolnej części deski rozdzielczej.
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F1
15
Wycieraczka tylnej szyby.
F2
-
Wolny.
F3
5
Kalkulator poduszek powietrznych.
F4
10
Lusterko wsteczne elektrochromowe, klimatyzacja,
moduł przełączników i zabezpieczeń, urządzenia
multimedialne z tyłu, kalkulator akumulatora
trakcyjnego.
F5
30
Sekwencyjny podnośnik szyb z przodu.
F6
30
Sekwencyjne podnośniki szyb z tyłu.
F7
5
Przednie i tylne lampki sufitowe, tylna lampka do czytania,
oświetlenie osłony przeciwsłonecznej, oświetlenie
schowka przedniego, oświetlenie podłokietnika
środkowego, przełącznik przekaźnika 12 V bagażnika.
Page 189 of 340
INFORMACJE PRAKTYCZNE
187

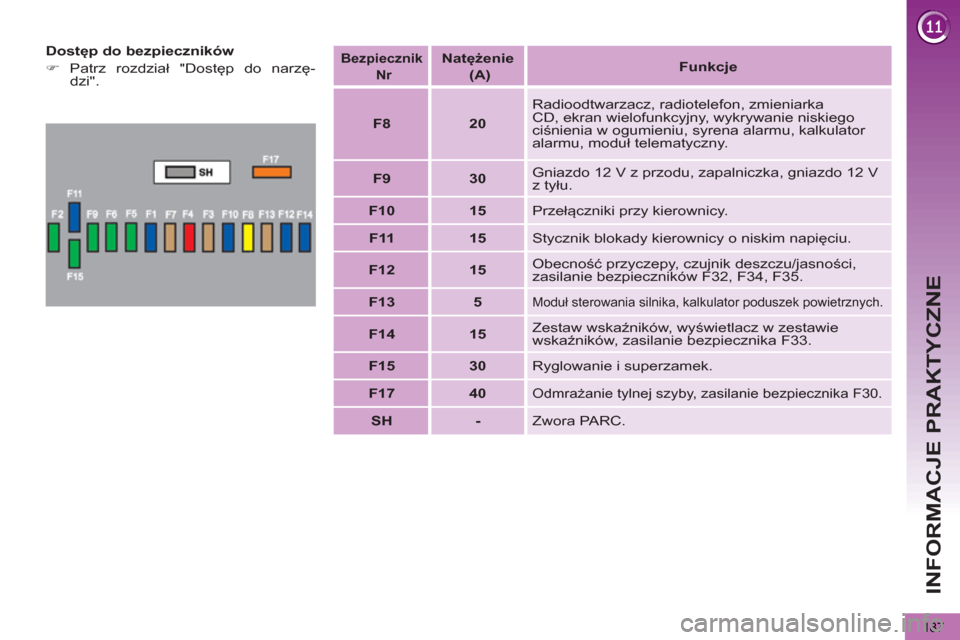

Dostęp do bezpieczników
) Patrz rozdział "Dostęp do narzę-
dzi".
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F8
20
Radioodtwarzacz, radiotelefon, zmieniarka
CD, ekran wielofunkcyjny, wykrywanie niskiego
ciśnienia w ogumieniu, syrena alarmu, kalkulator
alarmu, moduł telematyczny.
F9
30
Gniazdo 12 V z przodu, zapalniczka, gniazdo 12 V
z tyłu.
F10
15
Przełączniki przy kierownicy.
F11
15
Stycznik blokady kierownicy o niskim napięciu.
F12
15
Obecność przyczepy, czujnik deszczu/jasności,
zasilanie bezpieczników F32, F34, F35.
F13
5
Moduł sterowania silnika, kalkulator poduszek powietrznych.
F14
15
Zestaw wskaźników, wyświetlacz w zestawie
wskaźników, zasilanie bezpiecznika F33.
F15
30
Ryglowanie i superzamek.
F17
40
Odmrażanie tylnej szyby, zasilanie bezpiecznika F30.
SH
-
Zwora PARC.
Page 190 of 340
INFORMACJE PRAKTYCZNE
188

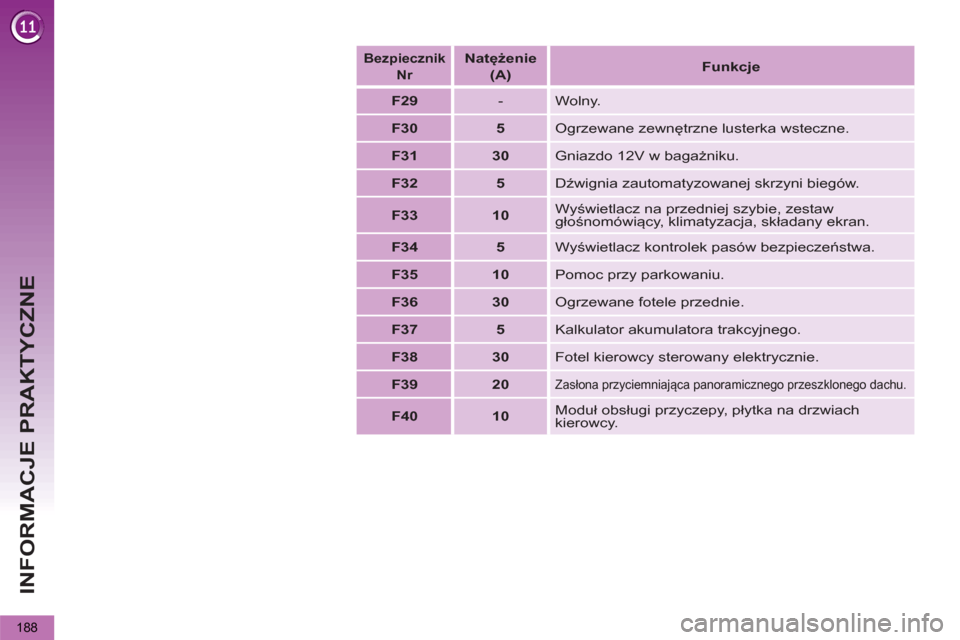

Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F29
- Wolny.
F30
5
Ogrzewane zewnętrzne lusterka wsteczne.
F31
30
Gniazdo 12V w bagażniku.
F32
5
Dźwignia zautomatyzowanej skrzyni biegów.
F33
10
Wyświetlacz na przedniej szybie, zestaw
głośnomówiący, klimatyzacja, składany ekran.
F34
5
Wyświetlacz kontrolek pasów bezpieczeństwa.
F35
10
Pomoc przy parkowaniu.
F36
30
Ogrzewane fotele przednie.
F37
5
Kalkulator akumulatora trakcyjnego.
F38
30
Fotel kierowcy sterowany elektrycznie.
F39
20
Zasłona przyciemniająca panoramicznego przeszklonego dachu.
F40
10
Moduł obsługi przyczepy, płytka na drzwiach
kierowcy.
