Peugeot 3008 Hybrid 4 2014 Manual do proprietário (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 3008 Hybrid 4, Model: Peugeot 3008 Hybrid 4 2014Pages: 378, PDF Size: 22.36 MB
Page 11 of 378
.
103
104
Conhecer o seu veículo9

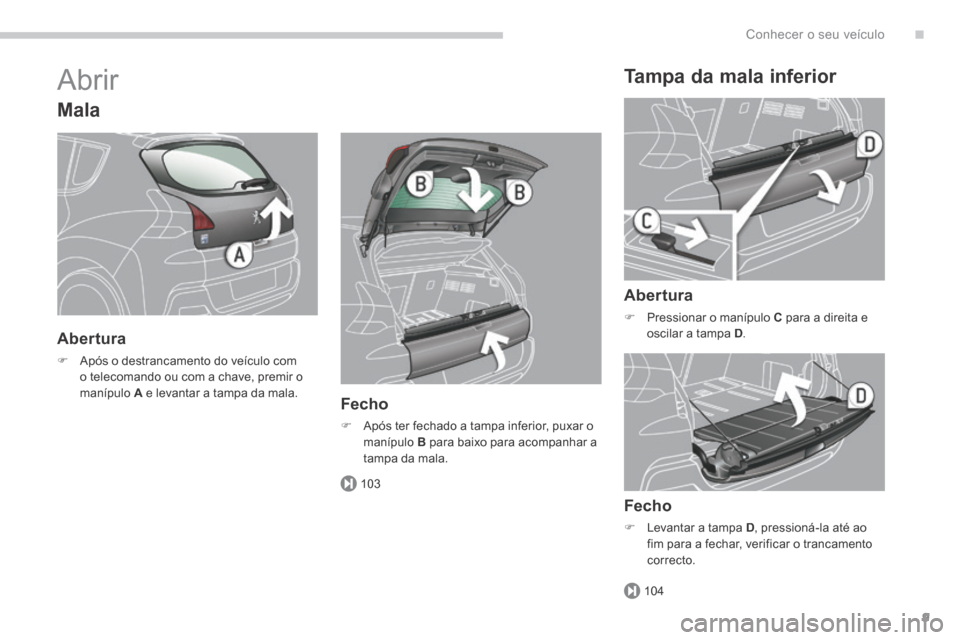

Abrir
Mala
Abertura
Após o destrancamento do veículo com o telecomando ou com a chave, premir o manípulo A e levantar a tampa da mala. Fecho
Após ter fechado a tampa inferior, puxar o
manípulo B para baixo para acompanhar a tampa da mala.
Tampa da mala inferior
Abertura
Pressionar o manípulo C para a direita e oscilar a tampa D .
Fecho
Levantar a tampa D , pressioná-la até ao fim para a fechar, verificar o trancamento correcto.
Page 12 of 378
164
171
245
289
343
350
353
24176
Conhecer o seu veículo
10

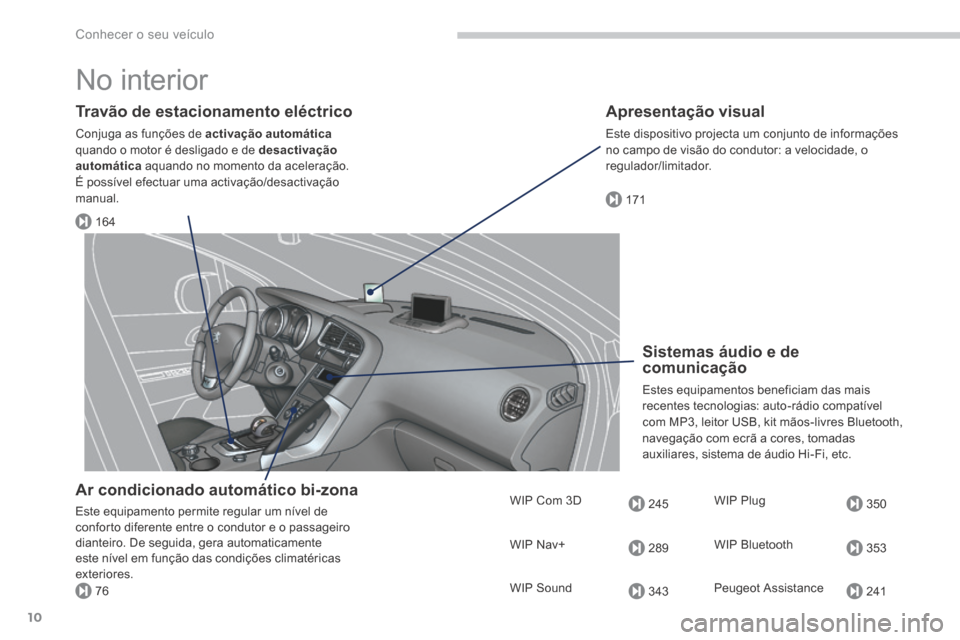

No interior
Travão de estacionamento eléctrico
Conjuga as funções de activação automáticaquando o motor é desligado e de desactivação automática aquando no momento da aceleração. É possível efectuar uma activação/desactivação manual.
Sistemas áudio e de comunicação
Estes equipamentos beneficiam das mais recentes tecnologias: auto-rádio compatível com MP3, leitor USB, kit mãos-livres Bluetooth, navegação com ecrã a cores, tomadas auxiliares, sistema de áudio Hi-Fi, etc.
Apresentação visual
Este dispositivo projecta um conjunto de informações no campo de visão do condutor: a velocidade, o regulador/limitador.
Ar condicionado automático bi-zona
Este equipamento permite regular um nível de conforto diferente entre o condutor e o passageiro dianteiro. De seguida, gera automaticamente este nível em função das condições climatéricas exteriores.
WIP Nav+
WIP Sound
WIP Com 3D WIP Plug
WIP Bluetooth
Peugeot Assistance
Page 13 of 378
.Conhecer o seu veículo11

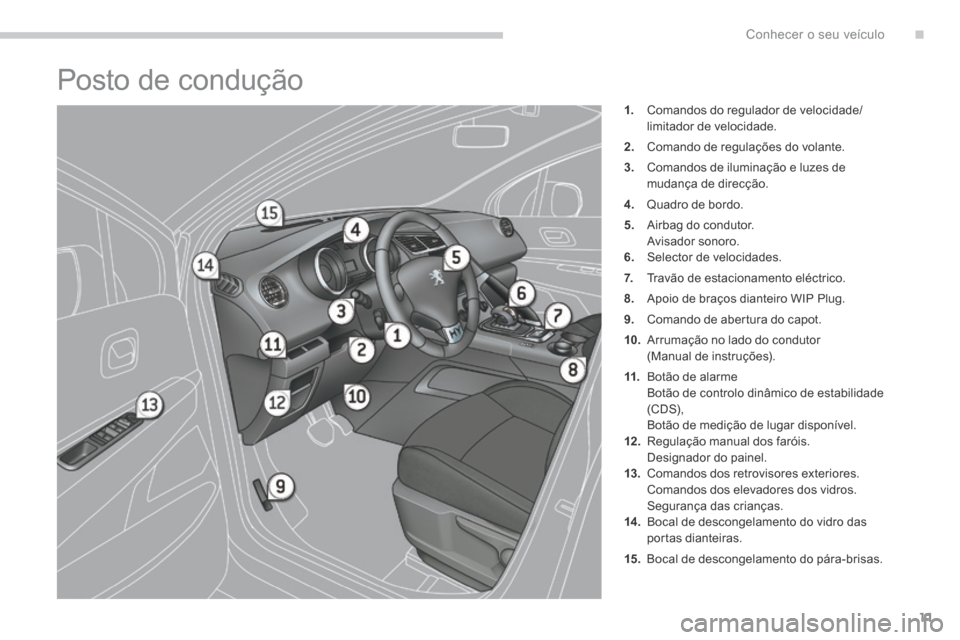

Posto de condução
1. Comandos do regulador de velocidade/limitador de velocidade.
2. Comando de regulações do volante.
3. Comandos de iluminação e luzes de mudança de direcção.
4. Quadro de bordo.
5. Airbag do condutor. Avisador sonoro. 6. Selector de velocidades.
7. Travão de estacionamento eléctrico.
8. Apoio de braços dianteiro WIP Plug.
9. Comando de abertura do capot.
10. Arrumação no lado do condutor (Manual de instruções).
11. Botão de alarme Botão de controlo dinâmico de estabilidade (CDS), Botão de medição de lugar disponível. 12 . Regulação manual dos faróis. Designador do painel. 13. Comandos dos retrovisores exteriores. Comandos dos elevadores dos vidros. Segurança das crianças. 14 . Bocal de descongelamento do vidro das portas dianteiras.
15. Bocal de descongelamento do pára-brisas.
Page 14 of 378
Conhecer o seu veículo
12
Posto de condução
1. Anti-roubo e ignição.
2. Comando sob o volante do sistema áudio e a telemática.
3. Comandos do limpa-vidros/lava-vidros/computador de bordo.
4. Ventiladores orientáveis e obturáveis.
5. Apresentação visual.
6. Ecrã multifunções.
7. Airbag do passageiro.
8. Ventilador lateral e obturável.
9. Porta-luvas - Tomadas de áudio/vídeo - Desactivação do airbag de passageiro.
10. Arrumação com rede.
11. Selector de modo HYbrid4.
12 . Tomada de acessórios 12 V.
13. Manípulo de manutenção.
14 . Comandos de aquecimento/ar condicionado.
15. Sistema de áudio e telemática.
16. Selectores de impulsão: - Head Up Display, - sinal de perigo, - ECO OFF, - ajuda ao estacionamento, - trancamento centralizado.
Page 15 of 378
.
80
81
Conhecer o seu veículo13
Instalar-se correctamente
Banco do condutor
Longitudinal Altura
Regulações manuais
Regulações eléctricas
Inclinação das costas do banco
Page 16 of 378
82-83
87
126
84
Conhecer o seu veículo
14

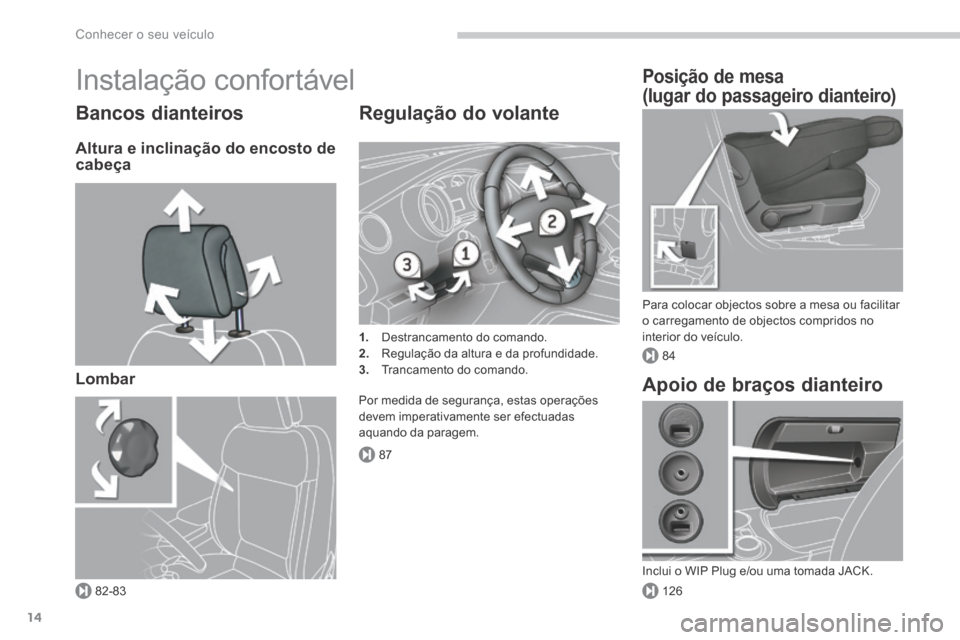

Instalação confortável
Bancos dianteiros
Altura e inclinação do encosto de cabeça
Lombar
Regulação do volante
1. Destrancamento do comando. 2. Regulação da altura e da profundidade. 3. Trancamento do comando.
Por medida de segurança, estas operações devem imperativamente ser efectuadas aquando da paragem.
Posição de mesa
(lugar do passageiro dianteiro)
Para colocar objectos sobre a mesa ou facilitar o carregamento de objectos compridos no interior do veículo.
Apoio de braços dianteiro
Inclui o WIP Plug e/ou uma tomada JACK.
Page 17 of 378
.
88
89
15789
Conhecer o seu veículo15

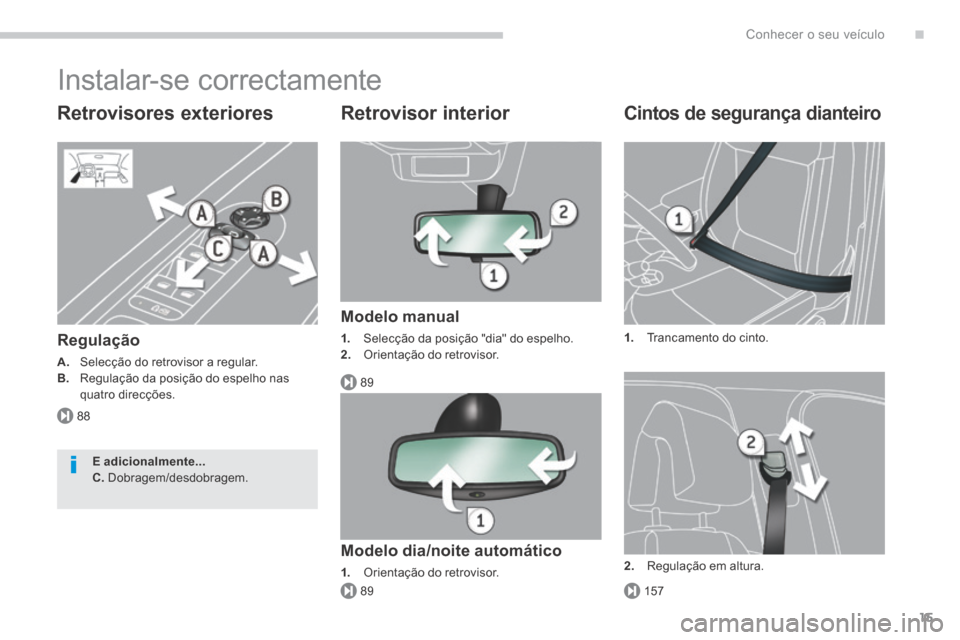

Instalar-se correctamente
Retrovisores exteriores
Regulação
A. Selecção do retrovisor a regular. B. Regulação da posição do espelho nas quatro direcções.
Retrovisor interior
Modelo manual
1. Selecção da posição "dia" do espelho. 2. Orientação do retrovisor.
Modelo dia/noite automático
1. Orientação do retrovisor.
Cintos de segurança dianteiro
1. Trancamento do cinto.
2. Regulação em altura.
E adicionalmente...C. Dobragem/desdobragem.
Page 18 of 378
108151
11 6
Conhecer o seu veículo
16

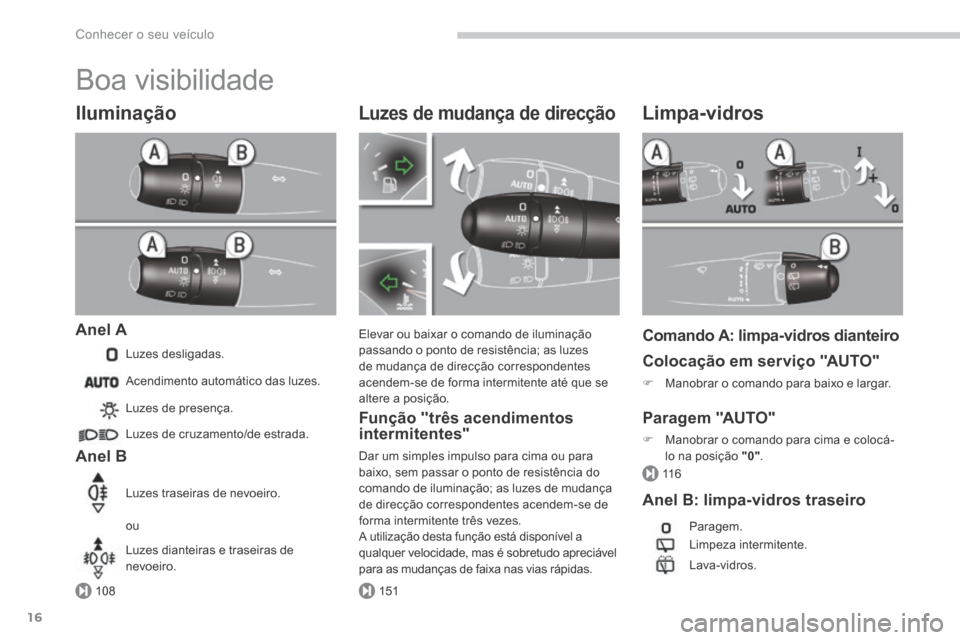

Boa visibilidade
Iluminação
Anel A
Luzes desligadas.
Anel B
Luzes de presença.
Luzes de cruzamento/de estrada.
Luzes traseiras de nevoeiro.
ou
Luzes dianteiras e traseiras de nevoeiro.
Acendimento automático das luzes.
Luzes de mudança de direcção
Elevar ou baixar o comando de iluminação passando o ponto de resistência; as luzes de mudança de direcção correspondentes acendem-se de forma intermitente até que se altere a posição.
Função "três acendimentos intermitentes"
Dar um simples impulso para cima ou para baixo, sem passar o ponto de resistência do comando de iluminação; as luzes de mudança de direcção correspondentes acendem-se de forma intermitente três vezes.
A utilização desta função está disponível a qualquer velocidade, mas é sobretudo apreciável para as mudanças de faixa nas vias rápidas.
Limpa-vidros
Comando A: limpa-vidros dianteiro
Colocação em serviço "AUTO"
Manobrar o comando para baixo e largar.
Paragem "AUTO"
Manobrar o comando para cima e colocá-lo na posição "0" .
Anel B: limpa-vidros traseiro
Paragem.
Limpeza intermitente.
Lava-vidros.
Page 19 of 378
.
48
183
155
96
186
36
171
151
36
183
50
101
Conhecer o seu veículo17
Boa vigilância
Quadro de bordo
A. Com a ignição ligada, o ponteiro deve
indicar o nível de combustível restante. B. Com a ignição ligada, o indicador de nível de óleo deve indicar "OIL OK" durante alguns segundos. Se os níveis forem incorrectos, proceder ao abastecimento correspondente.
Avisadores
1. Com a ignição ligada, os avisadores de alerta laranja e vermelhos acendem-se. 2. Com o sistema híbrido activo, estes avisadores devem apagar-se. Se permanecerem avisadores acesos, consultar a respectiva rubrica.
Barra de comandos
A iluminação do visor assinala o estado da função correspondente.
Inferior
Central
A. Ajuda gráfica e sonora ao estacionamento * .
B. ASR /CDS OFF.
C. Alarme volumétrico.
D. Medição de lugar disponível.
E. ECO OFF * .
F. Head Up Display.
G. Sinal de perigo.
H. ECO OFF * .
I. Ajuda gráfica e sonora ao estacionamento * .
J. Trancamento centralizado. * Consoante a versão.
Page 20 of 378
139, 161
157, 161
150
Conhecer o seu veículo
18

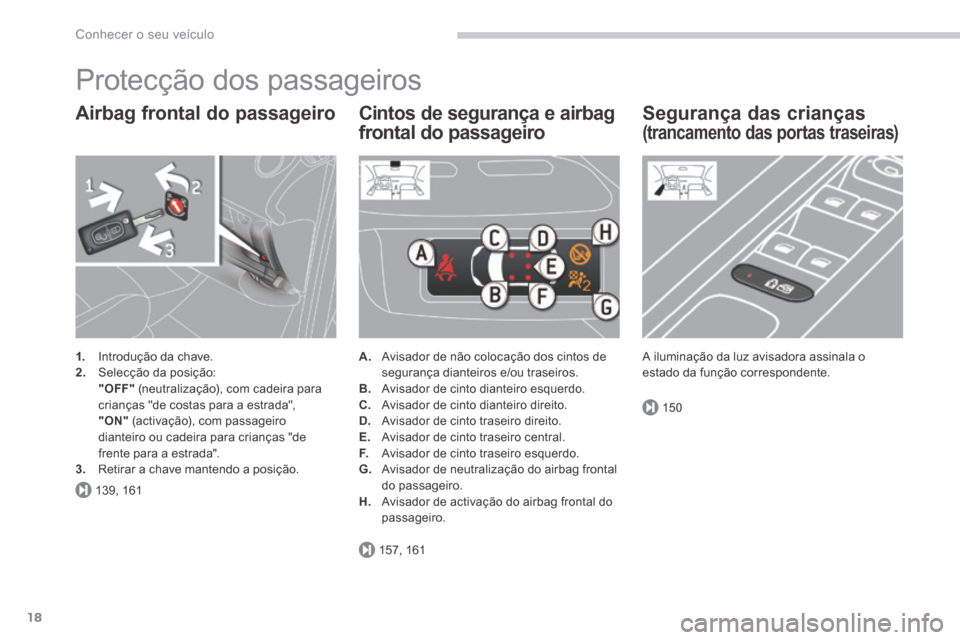

Protecção dos passageiros
Airbag frontal do passageiro
1. Introdução da chave. 2. Selecção da posição: "OFF" (neutralização), com cadeira para crianças "de costas para a estrada", "ON" (activação), com passageiro dianteiro ou cadeira para crianças "de frente para a estrada". 3. Retirar a chave mantendo a posição.
Cintos de segurança e airbag
frontal do passageiro
A. Avisador de não colocação dos cintos de segurança dianteiros e/ou traseiros. B. Avisador de cinto dianteiro esquerdo. C. Avisador de cinto dianteiro direito. D. Avisador de cinto traseiro direito. E. Avisador de cinto traseiro central. F. Avisador de cinto traseiro esquerdo. G. Avisador de neutralização do airbag frontal do passageiro. H. Avisador de activação do airbag frontal do passageiro.
Segurança das crianças
(trancamento das portas traseiras)
A iluminação da luz avisadora assinala o estado da função correspondente.
