Peugeot 3008 Hybrid 4 2014 Manual do proprietário (in Portuguese)

.
13385
Conhecer o seu veículo19

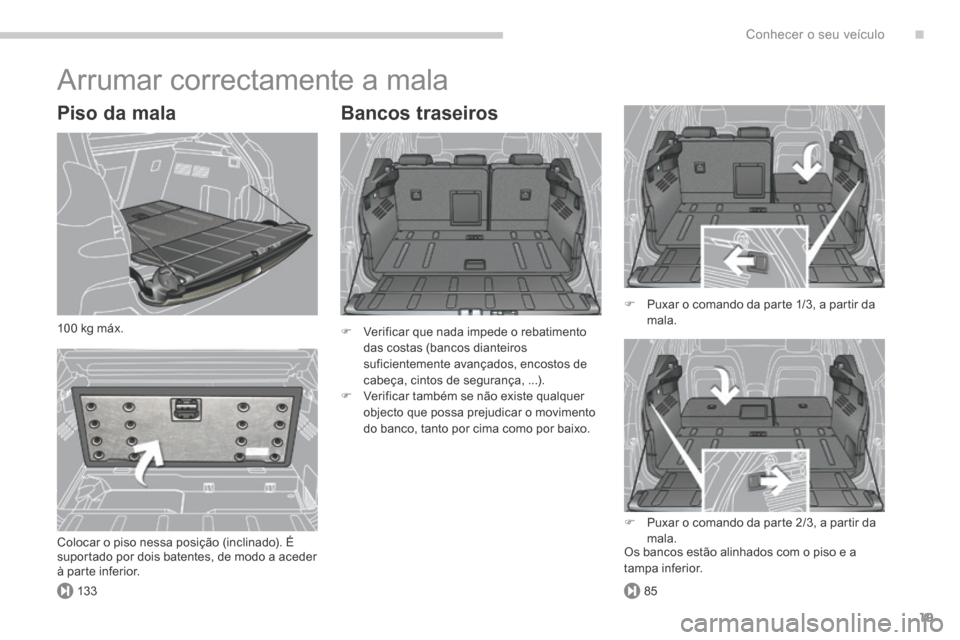

Arrumar correctamente a mala
Bancos traseiros
 Verificar que nada impede o rebatimento das costas (bancos dianteiros suficientemente avançados, encostos de cabeça, cintos de segurança, ...).  Verificar também se não existe qualquer objecto que possa prejudicar o movimento do banco, tanto por cima como por baixo.
 Puxar o comando da parte 1/3, a partir da mala.
 Puxar o comando da parte 2/3, a partir da mala.
Piso da mala
100 kg máx.
Colocar o piso nessa posição (inclinado). É suportado por dois batentes, de modo a aceder à parte inferior.
Os bancos estão alinhados com o piso e a tampa inferior.

164
Conhecer o seu veículo
20
Boa condução

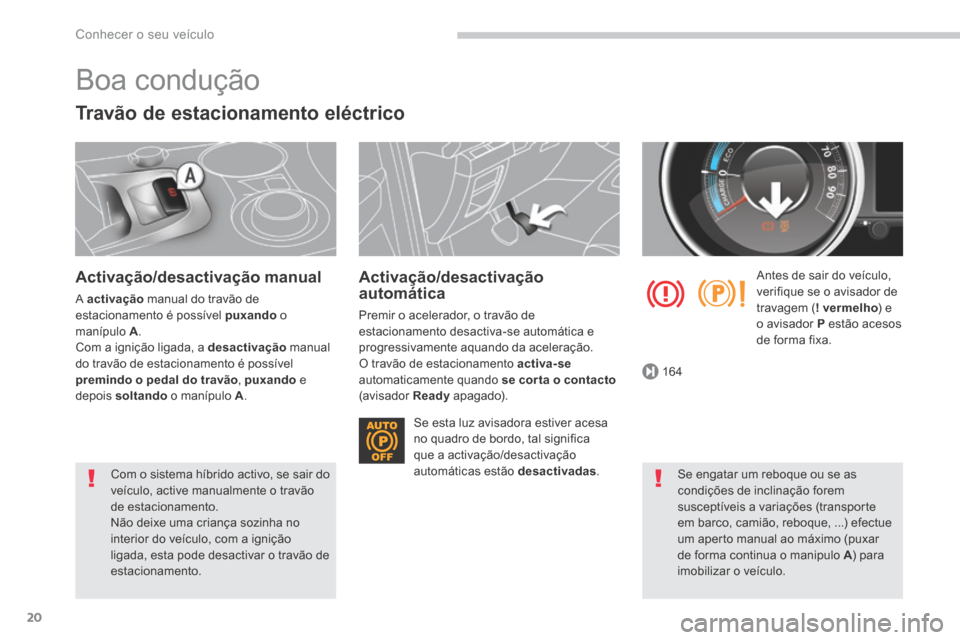

Travão de estacionamento eléctrico
Activação/desactivação manual
A activação manual do travão de estacionamento é possível puxando o manípulo A . Com a ignição ligada, a desactivação manual do travão de estacionamento é possível premindo o pedal do travão , puxando e depois soltando o manípulo A .
Activação/desactivação automática
Premir o acelerador, o travão de estacionamento desactiva-se automática e progressivamente aquando da aceleração. O travão de estacionamento activa-seautomaticamente quando se cor ta o contacto(avisador Ready apagado).
Antes de sair do veículo, verifique se o avisador de travagem ( ! vermelho ) e ! vermelho ) e ! vermelhoo avisador P estão acesos de forma fixa.
Se esta luz avisadora estiver acesa no quadro de bordo, tal significa que a activação/desactivação automáticas estão desactivadas . Com o sistema híbrido activo, se sair do veículo, active manualmente o travão de estacionamento. Não deixe uma criança sozinha no interior do veículo, com a ignição ligada, esta pode desactivar o travão de estacionamento.
Se engatar um reboque ou se as condições de inclinação forem susceptíveis a variações (transporte em barco, camião, reboque, ...) efectue um aperto manual ao máximo (puxar de forma continua o manipulo A ) para A ) para Aimobilizar o veículo.

.
171
168
Conhecer o seu veículo21

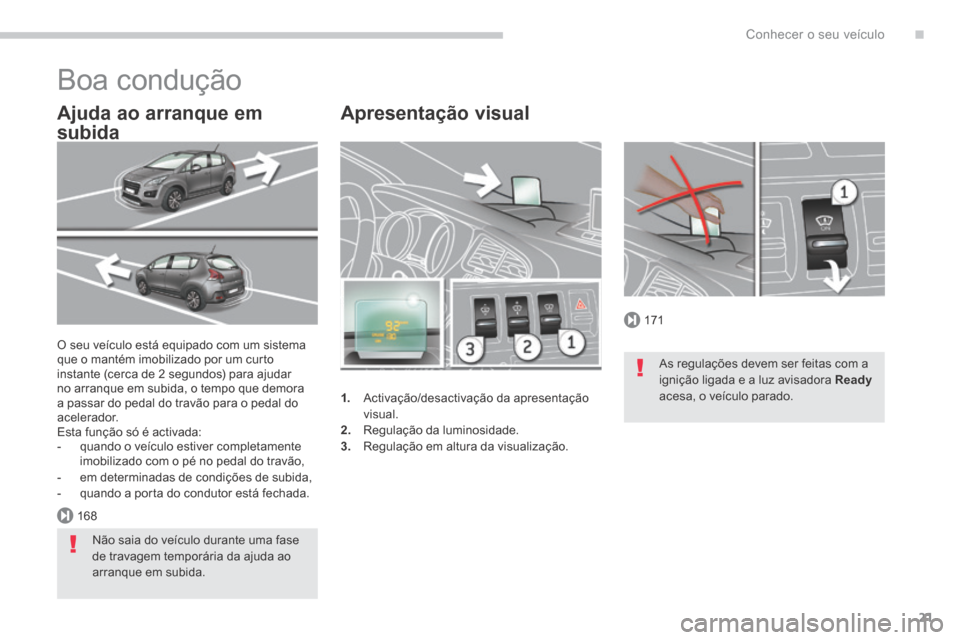

Apresentação visual
1. Activação/desactivação da apresentação visual.
2. Regulação da luminosidade. 3. Regulação em altura da visualização.
O seu veículo está equipado com um sistema que o mantém imobilizado por um curto instante (cerca de 2 segundos) para ajudar no arranque em subida, o tempo que demora a passar do pedal do travão para o pedal do acelerador. Esta função só é activada: - quando o veículo estiver completamente imobilizado com o pé no pedal do travão, - em determinadas de condições de subida, - quando a porta do condutor está fechada.
Ajuda ao arranque em
subida
Boa condução
As regulações devem ser feitas com a ignição ligada e a luz avisadora Readyacesa, o veículo parado.
Não saia do veículo durante uma fase de travagem temporária da ajuda ao arranque em subida.

173
176
Conhecer o seu veículo
22
Boa condução

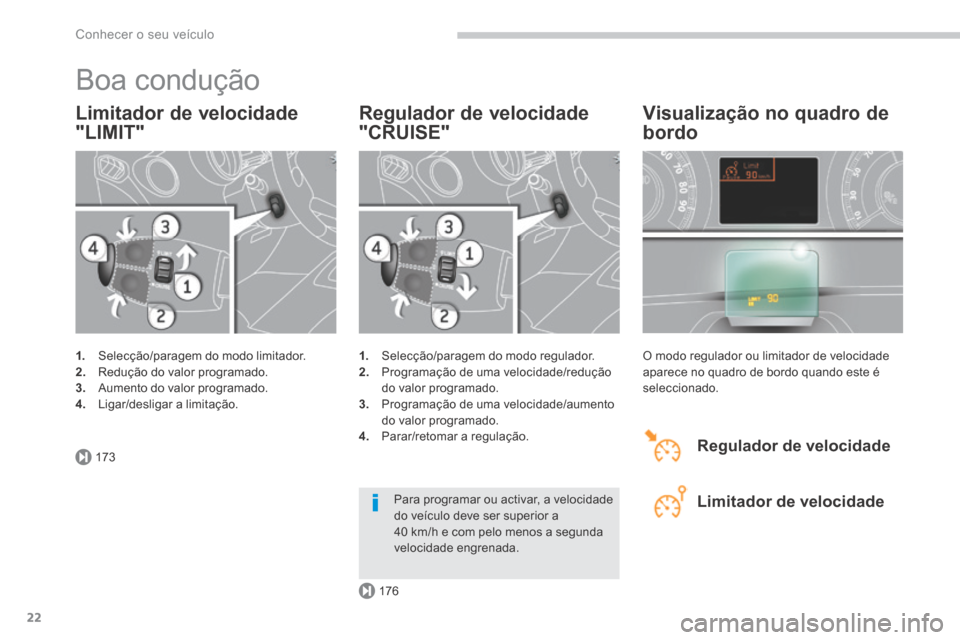

Limitador de velocidade
"LIMIT"
1. Selecção/paragem do modo limitador. 2. Redução do valor programado. 3. Aumento do valor programado. 4. Ligar/desligar a limitação.
Regulador de velocidade
"CRUISE"
1. Selecção/paragem do modo regulador. 2. Programação de uma velocidade/redução do valor programado. 3. Programação de uma velocidade/aumento do valor programado. 4. Parar/retomar a regulação.
Visualização no quadro de
bordo
O modo regulador ou limitador de velocidade aparece no quadro de bordo quando este é seleccionado.
Regulador de velocidade
Limitador de velocidade Para programar ou activar, a velocidade do veículo deve ser superior a 40 km/h e com pelo menos a segunda velocidade engrenada.

.
179
Conhecer o seu veículo23
Boa condução

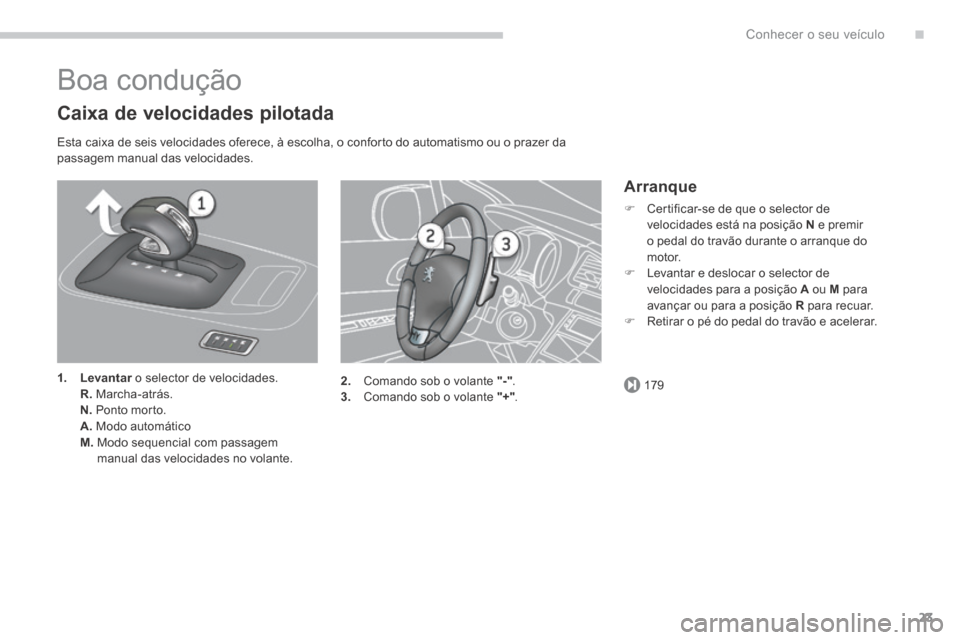

Caixa de velocidades pilotada
Esta caixa de seis velocidades oferece, à escolha, o conforto do automatismo ou o prazer da passagem manual das velocidades.
1.Levantar o selector de velocidades. Levantar o selector de velocidades. Levantar R . Marcha-atrás. N . Ponto morto. A . Modo automático M . Modo sequencial com passagem manual das velocidades no volante.
Arranque
 Certificar-se de que o selector de
velocidades está na posição N e premir o pedal do travão durante o arranque do motor.  Levantar e deslocar o selector de velocidades para a posição A ou M para avançar ou para a posição R para recuar.  Retirar o pé do pedal do travão e acelerar.
2. Comando sob o volante "-" . 3. Comando sob o volante "+" .

24Sistema híbrido

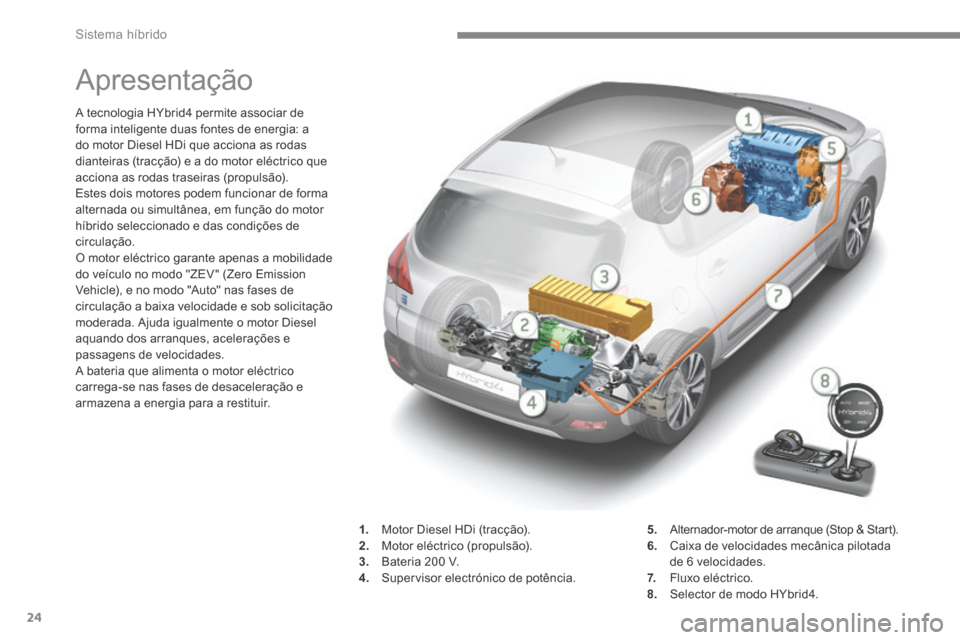

Apresentação
A tecnologia HYbrid4 permite associar de forma inteligente duas fontes de energia: a do motor Diesel HDi que acciona as rodas dianteiras (tracção) e a do motor eléctrico que acciona as rodas traseiras (propulsão). Estes dois motores podem funcionar de forma alternada ou simultânea, em função do motor híbrido seleccionado e das condições de circulação. O motor eléctrico garante apenas a mobilidade do veículo no modo "ZEV " (Zero Emission Vehicle), e no modo "Auto" nas fases de circulação a baixa velocidade e sob solicitação moderada. Ajuda igualmente o motor Diesel aquando dos arranques, acelerações e passagens de velocidades. A bateria que alimenta o motor eléctrico carrega-se nas fases de desaceleração e armazena a energia para a restituir.
1. Motor Diesel HDi (tracção). 2. Motor eléctrico (propulsão). 3. Bateria 200 V. 4. Supervisor electrónico de potência.
5. Alternador-motor de arranque (Stop & Start). 6. Caixa de velocidades mecânica pilotada de 6 velocidades. 7. Fluxo eléctrico.
8. Selector de modo HYbrid4.

.Sistema híbrido25

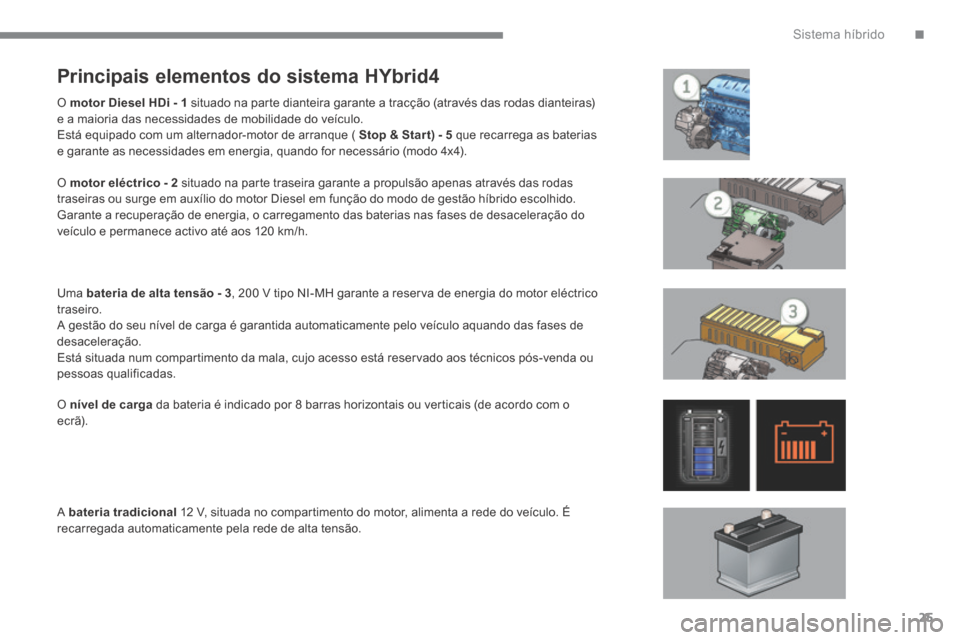

Principais elementos do sistema HYbrid4
O motor Diesel HDi - 1 situado na parte dianteira garante a tracção (através das rodas dianteiras) e a maioria das necessidades de mobilidade do veículo. Está equipado com um alternador-motor de arranque ( Stop & Star t) - 5 que recarrega as baterias e garante as necessidades em energia, quando for necessário (modo 4x4).
O motor eléctrico - 2 situado na parte traseira garante a propulsão apenas através das rodas traseiras ou surge em auxílio do motor Diesel em função do modo de gestão híbrido escolhido. Garante a recuperação de energia, o carregamento das baterias nas fases de desaceleração do
veículo e permanece activo até aos 120 km/h.
Uma bateria de alta tensão - 3 , 200 V tipo NI-MH garante a reserva de energia do motor eléctrico traseiro. A gestão do seu nível de carga é garantida automaticamente pelo veículo aquando das fases de desaceleração. Está situada num compartimento da mala, cujo acesso está reservado aos técnicos pós-venda ou pessoas qualificadas.
O nível de carga da bateria é indicado por 8 barras horizontais ou verticais (de acordo com o ecrã).
A bateria tradicional 12 V, situada no compartimento do motor, alimenta a rede do veículo. É recarregada automaticamente pela rede de alta tensão.

Sistema híbrido
26

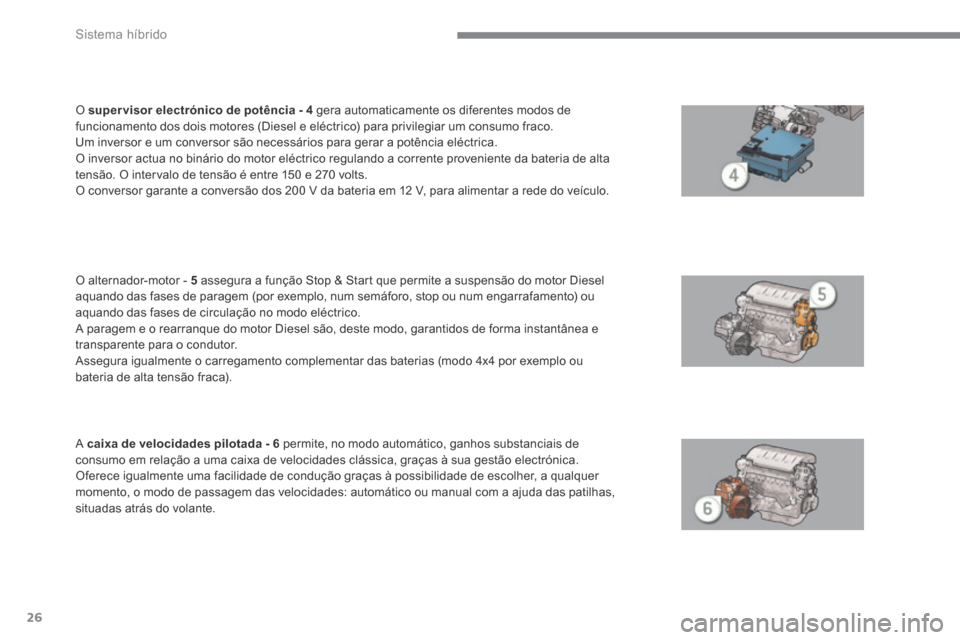

O super visor electrónico de potência - 4 gera automaticamente os diferentes modos de funcionamento dos dois motores (Diesel e eléctrico) para privilegiar um consumo fraco. Um inversor e um conversor são necessários para gerar a potência eléctrica. O inversor actua no binário do motor eléctrico regulando a corrente proveniente da bateria de alta tensão. O intervalo de tensão é entre 150 e 270 volts. O conversor garante a conversão dos 200 V da bateria em 12 V, para alimentar a rede do veículo.
O alternador-motor - 5 assegura a função Stop & Start que permite a suspensão do motor Diesel aquando das fases de paragem (por exemplo, num semáforo, stop ou num engarrafamento) ou aquando das fases de circulação no modo eléctrico. A paragem e o rearranque do motor Diesel são, deste modo, garantidos de forma instantânea e transparente para o condutor. Assegura igualmente o carregamento complementar das baterias (modo 4x4 por exemplo ou bateria de alta tensão fraca).
A caixa de velocidades pilotada - 6 permite, no modo automático, ganhos substanciais de consumo em relação a uma caixa de velocidades clássica, graças à sua gestão electrónica. Oferece igualmente uma facilidade de condução graças à possibilidade de escolher, a qualquer momento, o modo de passagem das velocidades: automático ou manual com a ajuda das patilhas, situadas atrás do volante.

.Sistema híbrido27

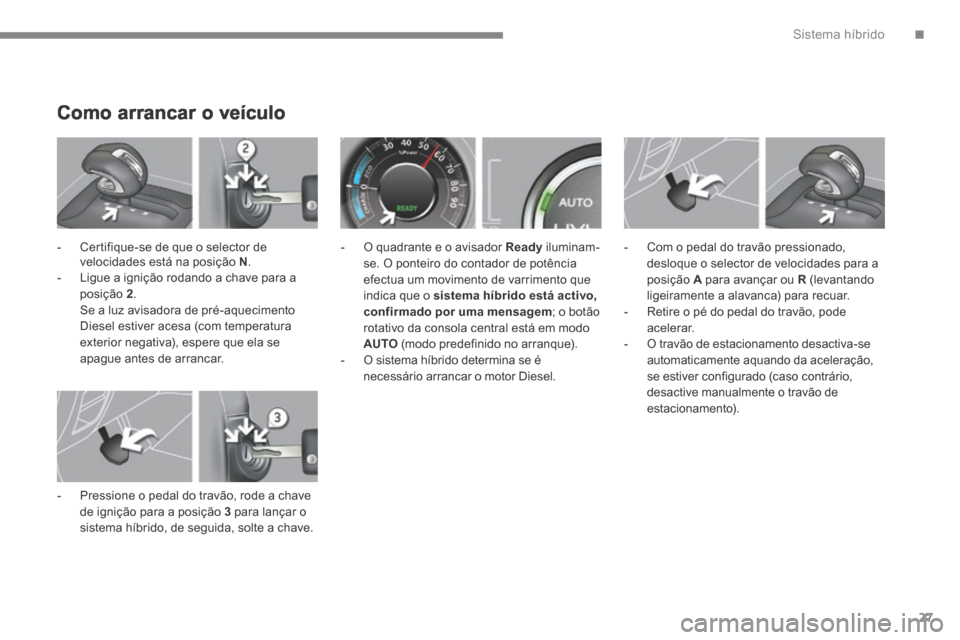

Como arrancar o veículo
- Certifique-se de que o selector de velocidades está na posição N . - Ligue a ignição rodando a chave para a posição 2 . Se a luz avisadora de pré-aquecimento Diesel estiver acesa (com temperatura exterior negativa), espere que ela se apague antes de arrancar.
- Pressione o pedal do travão, rode a chave de ignição para a posição 3 para lançar o sistema híbrido, de seguida, solte a chave.
- O quadrante e o avisador Ready iluminam-se. O ponteiro do contador de potência efectua um movimento de varrimento que indica que o sistema híbrido está activo, confirmado por uma mensagem; o botão rotativo da consola central está em modo AUTO (modo predefinido no arranque). - O sistema híbrido determina se é necessário arrancar o motor Diesel.
- Com o pedal do travão pressionado, desloque o selector de velocidades para a posição A para avançar ou R (levantando ligeiramente a alavanca) para recuar. - Retire o pé do pedal do travão, pode acelerar. - O travão de estacionamento desactiva-se automaticamente aquando da aceleração, se estiver configurado (caso contrário, desactive manualmente o travão de estacionamento).

Sistema híbrido
28
Pressione o pedal do travão com o selector de velocidades na posição N e active o sistema híbrido. Este avisador acende-se quando o veículo está pronto para circular (o modo "Auto" acende-se por defeito) e, por isso, o condutor pode pressionar o pedal do acelerador. O acendimento da luz avisadora é praticamente imediato mas pode demorar alguns segundos, em certos casos (o tempo necessário para pré-aquecer o motor Diesel no tempo frio ou, por exemplo, em modo de economia de energia, etc.).

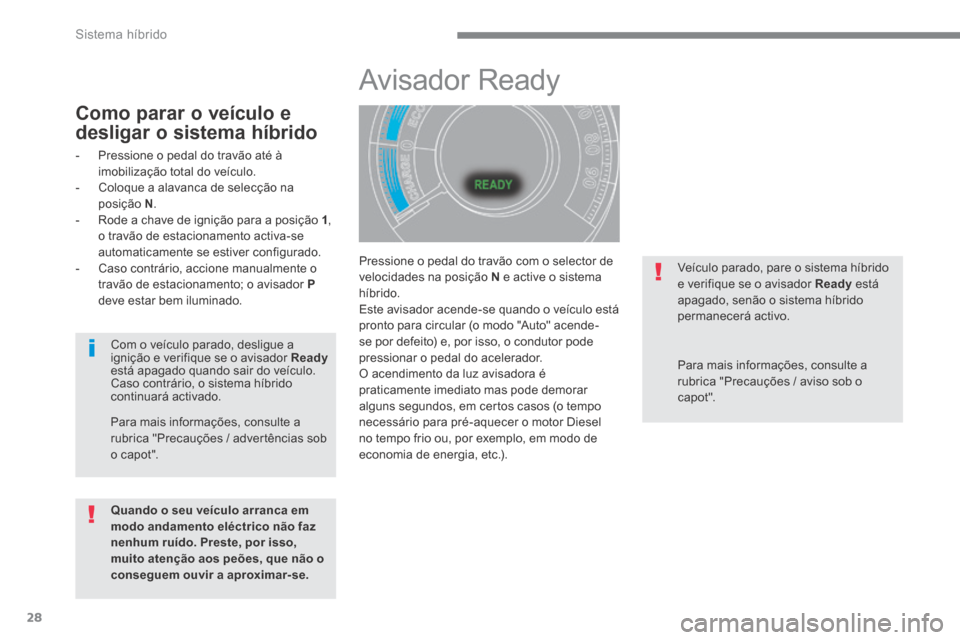

Avisador Ready
Como parar o veículo e
desligar o sistema híbrido
- Pressione o pedal do travão até à imobilização total do veículo. - Coloque a alavanca de selecção na posição N . - Rode a chave de ignição para a posição 1 , o travão de estacionamento activa-se automaticamente se estiver configurado. - Caso contrário, accione manualmente o travão de estacionamento; o avisador Pdeve estar bem iluminado.
Quando o seu veículo arranca em modo andamento eléctrico não faz nenhum ruído. Preste, por isso, muito atenção aos peões, que não o conseguem ouvir a aproximar-se.
Com o veículo parado, desligue a ignição e verifique se o avisador Readyestá apagado quando sair do veículo. Caso contrário, o sistema híbrido continuará activado.
Para mais informações, consulte a rubrica "Precauções / advertências sob o capot".
Veículo parado, pare o sistema híbrido e verifique se o avisador Ready está apagado, senão o sistema híbrido permanecerá activo.
Para mais informações, consulte a rubrica "Precauções / aviso sob o c ap ot ".
