Page 31 of 566
29
3008-2_sl_Chap01_instruments-de-bord_ed01-2016
Sistem za
samodiagnozo
motorjaUtripa.
Motnja v delovanju sistema za
kontrolo motorja. Obstaja nevarnost poškodbe kaalizatorja.
Sistem naj preverijo v PEUGEOTOVI servisni mreži ali
v usposobljeni servisni delavnici.
Sveti. Motnja v delovanju sistema proti
onesnaževanju. Lučka mora ugasniti ob zagonu motorja.
V nasprotnem primeru se obrnite na PEUGEOTOVO
servisno mrežo ali na usposobljeno servisno delavnico.
Kontrolna lučka
StanjeVzrok Delovanje/opažanja
Minimalna
količina goriva Sveti, z nivojem
rezerve v rdečem,
hkrati se prikaže
sporočilo in zvočni
signal. Ko lučka zasveti, je v posodi še
približno šest litrov goriva
.Obvezno nalijte gorivo, da ne bi poškodovali motorja.
Ta kontrolna lučka zasveti ob vsaki vključitvi kontakta,
spremlja jo sporočilo in zvočni signal, dokler ne
nalijete v posodo zadostne količine goriva.
Zvočni signal in sporočilo se pojavljata na način,
ki oznanja nižanje nivoja in skorajšnje izpraznjenje
rezervoarja do "
0".
Prostornina posode je približno 53 litrov.
Nikoli ne izpraznite posode za gorivo do konca, ker
se lahko poškoduje protionesnaževalni in vbrizgalni
sistem.
1
Instrumentna plošča
Page 32 of 566
30
3008-2_sl_Chap01_instruments-de-bord_ed01-2016
Kontrolna lučkaStanjeVzrok Delovanje/opažanja
AdBlue
®
(dizelski motor
BlueHDi) Neprekinjeno sveti
že od vključitve
kontakta, spremlja jo
zvočni signal in prikaz
sporočila, ki sporoča
avtonomijo kilometrov. Avtonomija vožnje je med 600 in
2400 km.
Hitro dolijte AdBlue® ali se obrnite na PEUGEOTOVO
servisno mrežo ali kvalificirano servisno delavnico.
V njegov rezervoar lahko zlijete do 10 litrov AdBlue
®.
Utripa, spremlja
jo zvočni signal in
sporočilo o preostali
avtonomiji vožnje. Avtonomija vožnje je med 0 in
600
km. Obvezno
dolijte AdBlue
®, da se izognete ustavitvi
vozila , ali se obrnite se na PEUGEOTOVO servisno
mrežo ali kvalificirano servisno delavnico.
V njegov rezervoar lahko zlijete do 10 litrov AdBlue
®.
Utripa, spremlja
jo zvočni signal in
sporočilo o prepovedi
zagona. Rezervoar z AdBlue
® je prazen:
naprava proti zagonu preprečuje
zagon motorja. Da bi motor lahko ponovno zagnali, morate obvezno
doliti AdBlue® ali se za to obrnite na PEUGEOTOVO
servisno mrežo ali kvalificirano servisno delavnico.
V njegov rezervoar morate obvezno doliti minimalno
količino AdBlue
®, t. j. 4 litre.
Navodila o dolivanju in več informacij o AdBlue
® in sistemu SCR boste našli v ustreznem poglavju.
Instrumentna plošča
Page 33 of 566
31
3008-2_sl_Chap01_instruments-de-bord_ed01-2016
Kontrolna lučkaStanjeVzrok Delovanje/opažanja
+
+ Sistem proti
onesnaževanju
SCR
(dizelski motor
BlueHDi) Neprekinjeno sveti že od
vklopa kontakta, hkrati s
kontrolnima lučkama za
servis in samodiagnostiko
motorja, spremlja jo zvočni
signal in sporočilo. Zaznano je bilo nedelovanje sistema
proti onesnaževanju SCR.
To sporočilo izgine takoj, ko nivo izpustov spet
postane ustrezno.
Utripa že od vklopa
kontakta, hkrati s
kontrolnima lučkama za
servis in samodiagnostiko
motorja, spremlja jo
zvočni signal in sporočilo
o preostali avtonomiji
vožnje. Po potrditvi nedelovanja sistema proti
onesnaževanju lahko prevozite še
1100 km preden se vključi naprava za
blokado vžiga motorja.
Takoj, ko je mogoče
, se obrnite na
PEUGEOTOVO servisno mrežo ali kvalificirano
servisno delavnico, da se izognete ustavitvi
motorja .
Utripa že od vklopa
kontakta, hkrati s
kontrolnima lučkama za
servis in samodiagnostiko
motorja, spremlja jo zvočni
signal in spročilo. Presegli ste dovoljeno omejitev
vožnje po potrditvi nedelovanja
sistema proti onesnaževanju,
naprava blokade zagona vozila
preprečuje ponovni zagon motorja.
Da bi lahko ponovno zagnali motor, se morate
obvezno
obrniti na PEUGEOTOVO servisno
mrežo ali kvalificirano servisno delavnico.
1
Instrumentna plošča
Page 34 of 566
32
3008-2_sl_Chap01_instruments-de-bord_ed01-2016

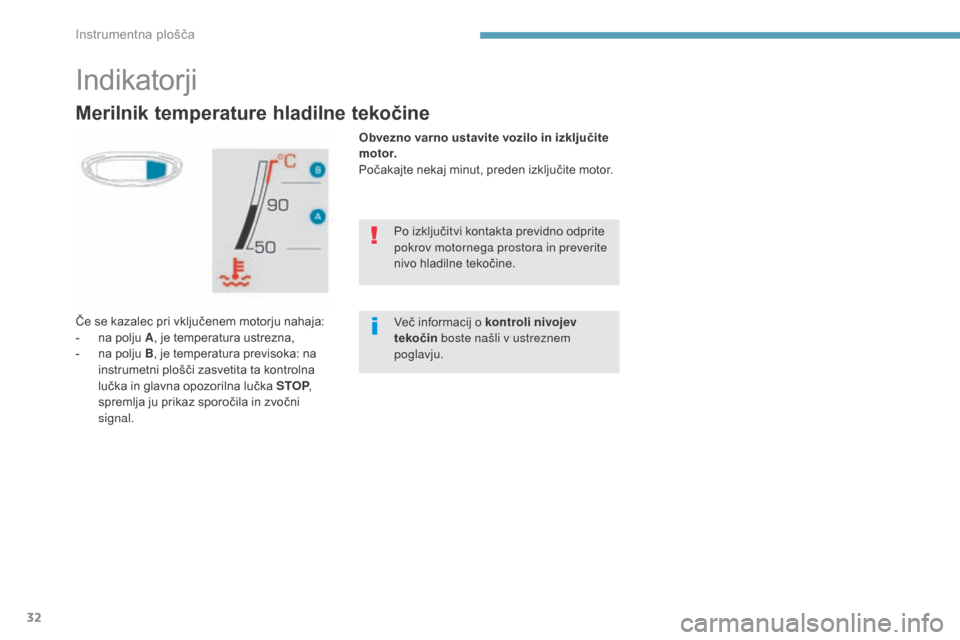

Merilnik temperature hladilne tekočine
Obvezno varno ustavite vozilo in izključite
m o t o r.
Počakajte nekaj minut, preden izključite motor.
Če se kazalec pri vključenem motorju nahaja:
-
n
a polju A , je temperatura ustrezna,
-
n
a polju B , je temperatura previsoka: na
instrumetni plošči zasvetita ta kontrolna
lučka in glavna opozorilna lučka STOP ,
spremlja ju prikaz sporočila in zvočni
signal. Več informacij o kontroli nivojev
tekočin
boste našli v ustreznem
poglavju.
Indikatorji
Po izključitvi kontakta previdno odprite
pokrov motornega prostora in preverite
nivo hladilne tekočine.
Instrumentna plošča
Page 35 of 566
33
3008-2_sl_Chap01_instruments-de-bord_ed01-2016

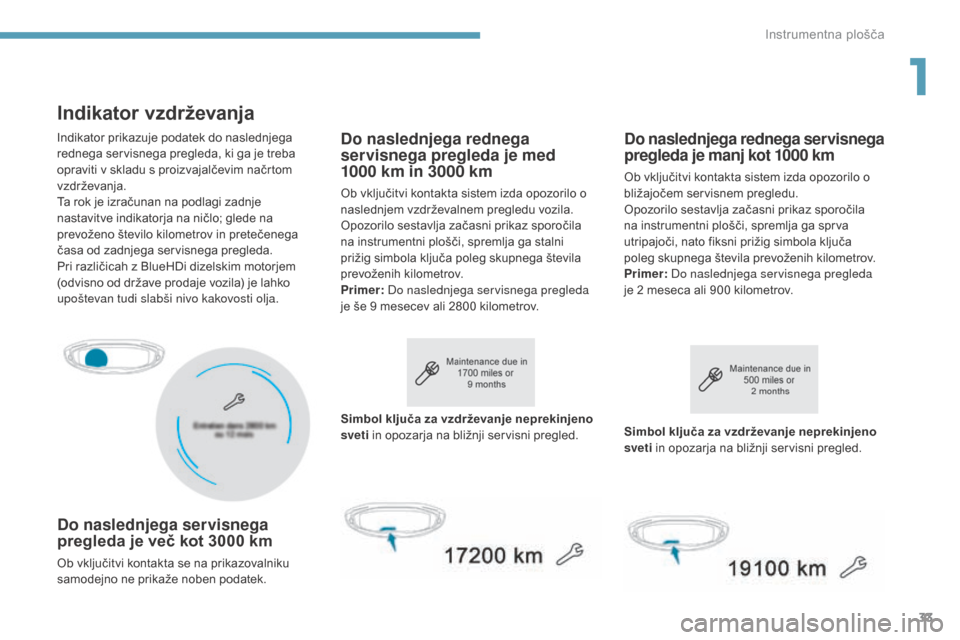

Indikator vzdrževanja
Do naslednjega servisnega
pregleda je več kot 3000 km
Ob vključitvi kontakta se na prikazovalniku
samodejno ne prikaže noben podatek.
Do naslednjega rednega
servisnega pregleda je med
1000 km in 3000 km
Ob vključitvi kontakta sistem izda opozorilo o
naslednjem vzdrževalnem pregledu vozila.
Opozorilo sestavlja začasni prikaz sporočila
na instrumentni plošči, spremlja ga stalni
prižig simbola ključa poleg skupnega števila
prevoženih kilometrov.
Primer: Do naslednjega servisnega pregleda
je še 9 mesecev ali 2800 kilometrov.
Do naslednjega rednega servisnega
pregleda je manj kot 1000 km
Ob vključitvi kontakta sistem izda opozorilo o
bližajočem servisnem pregledu.
Opozorilo sestavlja začasni prikaz sporočila
na instrumentni plošči, spremlja ga sprva
utripajoči, nato fiksni prižig simbola ključa
poleg skupnega števila prevoženih kilometrov.
Primer: Do naslednjega servisnega pregleda
je 2 meseca ali 900 kilometrov.
Simbol ključa za vzdrževanje neprekinjeno
sveti in opozarja na bližnji servisni pregled. Simbol ključa za vzdrževanje neprekinjeno
sveti
in opozarja na bližnji servisni pregled.
Indikator prikazuje podatek do naslednjega
rednega servisnega pregleda, ki ga je treba
opraviti v skladu s proizvajalčevim načrtom
vzdrževanja.
Ta rok je izračunan na podlagi zadnje
nastavitve indikatorja na ničlo; glede na
prevoženo število kilometrov in pretečenega
časa od zadnjega servisnega pregleda.
Pri različicah z BlueHDi dizelskim motorjem
(odvisno od države prodaje vozila) je lahko
upoštevan tudi slabši nivo kakovosti olja.
1
Instrumentna plošča
Page 36 of 566
34
3008-2_sl_Chap01_instruments-de-bord_ed01-2016

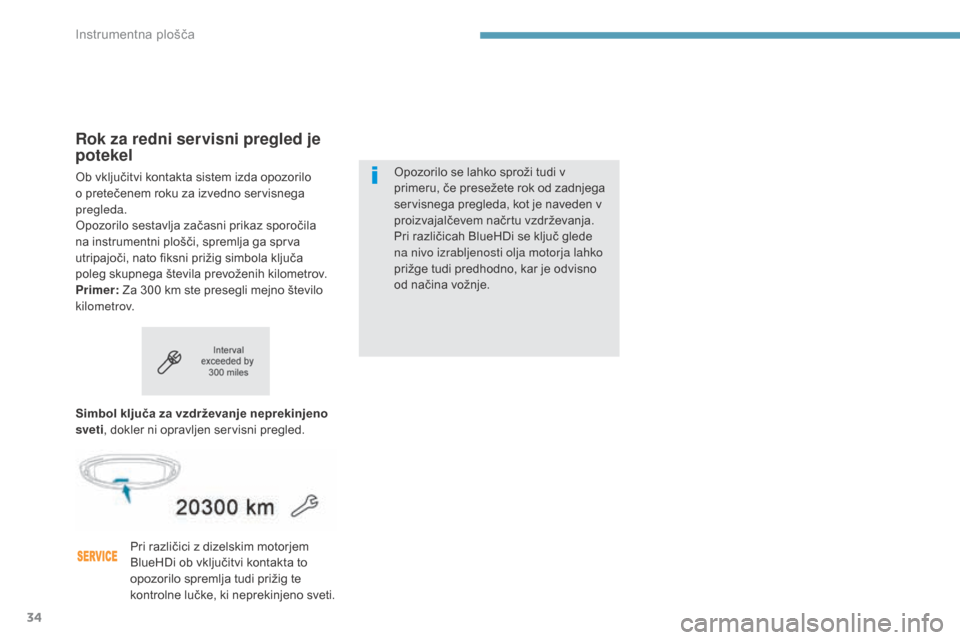

Rok za redni servisni pregled je
potekel
Ob vključitvi kontakta sistem izda opozorilo
o pretečenem roku za izvedno servisnega
pregleda.
Opozorilo sestavlja začasni prikaz sporočila
na instrumentni plošči, spremlja ga sprva
utripajoči, nato fiksni prižig simbola ključa
poleg skupnega števila prevoženih kilometrov.
Primer: Za 300 km ste presegli mejno število
kilometrov.
Simbol ključa za vzdrževanje neprekinjeno
sveti , dokler ni opravljen servisni pregled.
Pri različici z dizelskim motorjem
BlueHDi ob vključitvi kontakta to
opozorilo spremlja tudi prižig te
kontrolne lučke, ki neprekinjeno sveti. Opozorilo se lahko sproži tudi v
primeru, če presežete rok od zadnjega
servisnega pregleda, kot je naveden v
proizvajalčevem načrtu vzdrževanja.
Pri različicah BlueHDi se ključ glede
na nivo izrabljenosti olja motorja lahko
prižge tudi predhodno, kar je odvisno
od načina vožnje.
Instrumentna plošča
Page 37 of 566
35
3008-2_sl_Chap01_instruments-de-bord_ed01-2016

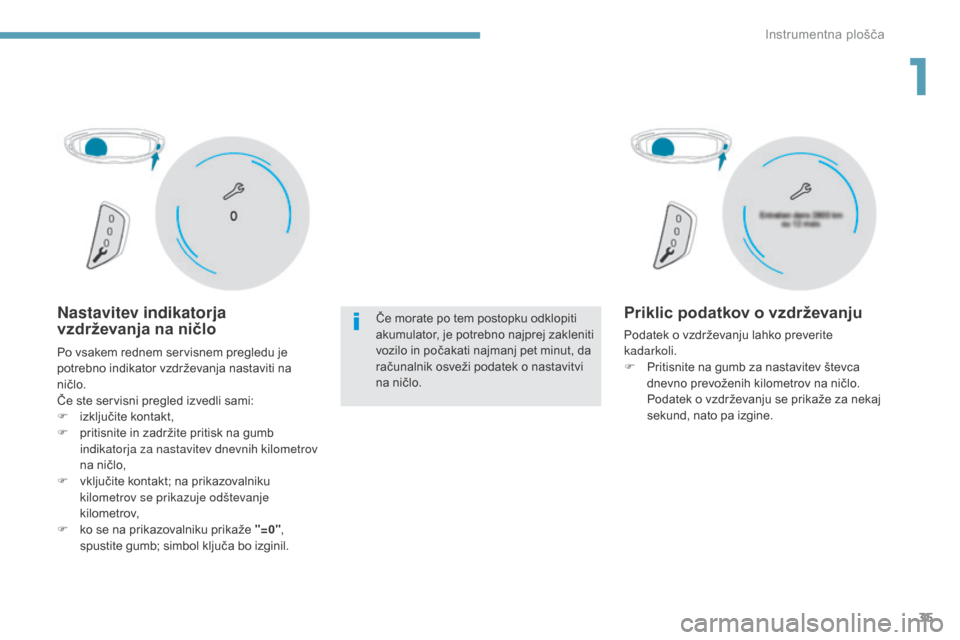

Nastavitev indikatorja
vzdrževanja na ničloČe morate po tem postopku odklopiti
akumulator, je potrebno najprej zakleniti
vozilo in počakati najmanj pet minut, da
računalnik osveži podatek o nastavitvi
na ničlo.
Po vsakem rednem servisnem pregledu je
potrebno indikator vzdrževanja nastaviti na
ničlo.
Če ste servisni pregled izvedli sami:
F
izk
ljučite kontakt,
F
p
ritisnite in zadržite pritisk na gumb
indikatorja za nastavitev dnevnih kilometrov
na ničlo,
F
v
ključite kontakt; na prikazovalniku
kilometrov se prikazuje odštevanje
kilometrov,
F
k
o se na prikazovalniku prikaže "=0" ,
spustite gumb; simbol ključa bo izginil.Priklic podatkov o vzdrževanju
Podatek o vzdrževanju lahko preverite
kadarkoli.
F
P
ritisnite na gumb za nastavitev števca
dnevno prevoženih kilometrov na ničlo.
P
odatek o vzdrževanju se prikaže za nekaj
sekund, nato pa izgine.
1
Instrumentna plošča
Page 38 of 566
36
3008-2_sl_Chap01_instruments-de-bord_ed01-2016

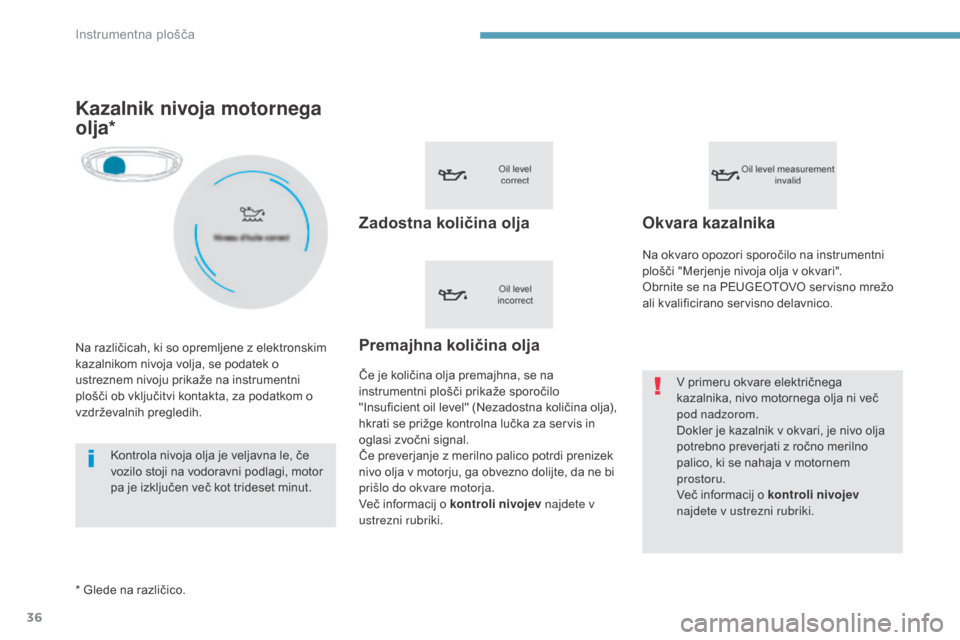

Kazalnik nivoja motornega
olja*
Zadostna količina olja
Če je količina olja premajhna, se na
instrumentni plošči prikaže sporočilo
"Insuficient oil level" (Nezadostna količina olja),
hkrati se prižge kontrolna lučka za servis in
oglasi zvočni signal.
Če preverjanje z merilno palico potrdi prenizek
nivo olja v motorju, ga obvezno dolijte, da ne bi
prišlo do okvare motorja.
Več informacij o kontroli nivojev najdete v
ustrezni rubriki.
Okvara kazalnika
V primeru okvare električnega
kazalnika, nivo motornega olja ni več
pod nadzorom.
Dokler je kazalnik v okvari, je nivo olja
potrebno preverjati z ročno merilno
palico, ki se nahaja v motornem
prostoru.
Več informacij o kontroli nivojev
najdete v ustrezni rubriki.
Premajhna količina olja
Na okvaro opozori sporočilo na instrumentni
plošči "Merjenje nivoja olja v okvari".
Obrnite se na PEUGEOTOVO servisno mrežo
ali kvalificirano servisno delavnico.
Na različicah, ki so opremljene z elektronskim
kazalnikom nivoja volja, se podatek o
ustreznem nivoju prikaže na instrumentni
plošči ob vključitvi kontakta, za podatkom o
vzdrževalnih pregledih.
* Glede na različico. Kontrola nivoja olja je veljavna le, če
vozilo stoji na vodoravni podlagi, motor
pa je izključen več kot trideset minut.
Instrumentna plošča
Page 39 of 566
37
3008-2_sl_Chap01_instruments-de-bord_ed01-2016

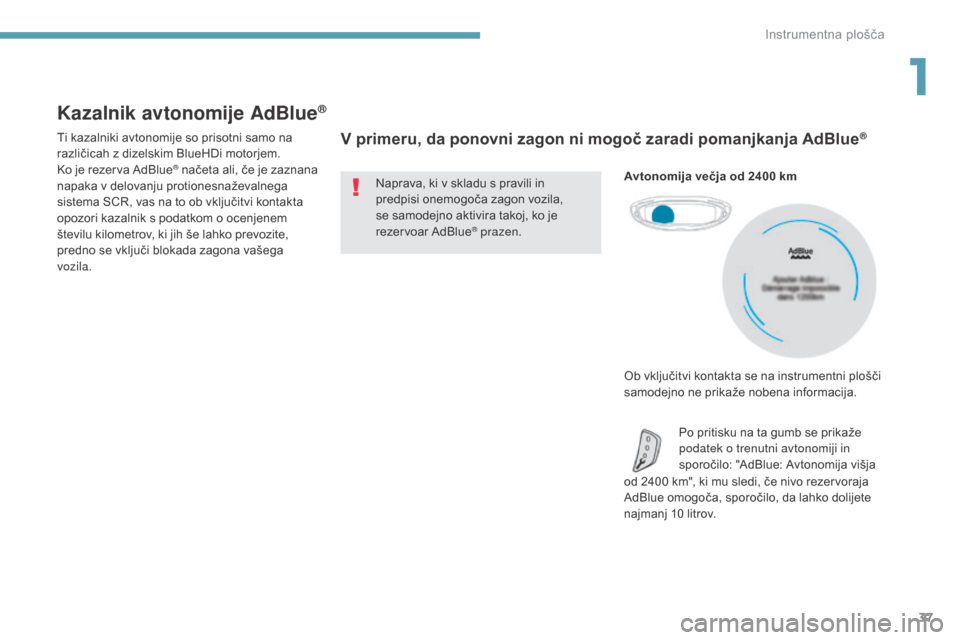

Kazalnik avtonomije AdBlue®
Ti kazalniki avtonomije so prisotni samo na
različicah z dizelskim BlueHDi motorjem.
Ko je rezer va AdBlue
® načeta ali, če je zaznana
napaka v delovanju protionesnaževalnega
sistema SCR, vas na to ob vključitvi kontakta
opozori kazalnik s podatkom o ocenjenem
številu kilometrov, ki jih še lahko prevozite,
predno se vključi blokada zagona vašega
vozila.
V primeru, da ponovni zagon ni mogoč zaradi pomanjkanja AdBlue®
od 2400 km", ki mu sledi, če nivo rezervoraja
AdBlue omogoča, sporočilo, da lahko dolijete
najmanj 10 litrov. Avtonomija večja od 2400 km
Po pritisku na ta gumb se prikaže
podatek o trenutni avtonomiji in
sporočilo: "AdBlue: Avtonomija višja
Naprava, ki v skladu s pravili in
predpisi onemogoča zagon vozila,
se samodejno aktivira takoj, ko je
rezervoar AdBlue
® prazen.
Ob vključitvi kontakta se na instrumentni plošči
samodejno ne prikaže nobena informacija.
1
Instrumentna plošča
Page 40 of 566
38
3008-2_sl_Chap01_instruments-de-bord_ed01-2016

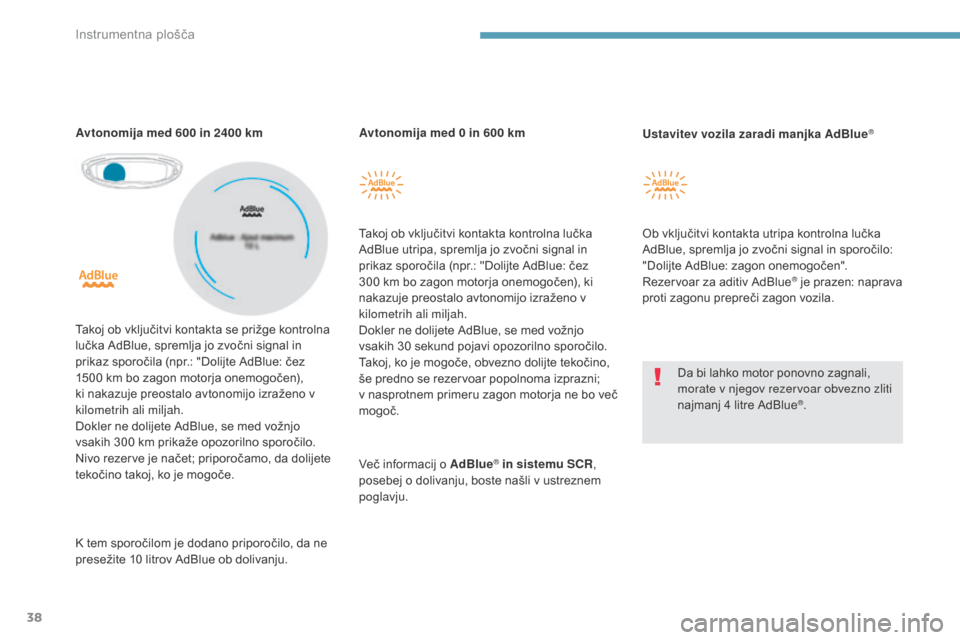

Avtonomija med 0 in 600 km
Takoj ob vključitvi kontakta kontrolna lučka
AdBlue utripa, spremlja jo zvočni signal in
prikaz sporočila (npr.: "Dolijte AdBlue: čez
300 km bo zagon motorja onemogočen), ki
nakazuje preostalo avtonomijo izraženo v
kilometrih ali miljah.
Dokler ne dolijete AdBlue, se med vožnjo
vsakih 30 sekund pojavi opozorilno sporočilo.
Takoj, ko je mogoče, obvezno dolijte tekočino,
še predno se rezervoar popolnoma izprazni;
v nasprotnem primeru zagon motorja ne bo več
mogoč.
Avtonomija med 600 in 2400 km
Takoj ob vključitvi kontakta se prižge kontrolna
lučka AdBlue, spremlja jo zvočni signal in
prikaz sporočila (npr.: "Dolijte AdBlue: čez
1500 km bo zagon motorja onemogočen),
ki nakazuje preostalo avtonomijo izraženo v
kilometrih ali miljah.
Dokler ne dolijete AdBlue, se med vožnjo
vsakih 300 km prikaže opozorilno sporočilo.
Nivo rezerve je načet; priporočamo, da dolijete
tekočino takoj, ko je mogoče.
Da bi lahko motor ponovno zagnali,
morate v njegov rezervoar obvezno zliti
najmanj 4 litre AdBlue
®.
Več informacij o AdBlue
® in sistemu SCR ,
posebej o dolivanju, boste našli v ustreznem
poglavju. Ob vključitvi kontakta utripa kontrolna lučka
AdBlue, spremlja jo zvočni signal in sporočilo:
"Dolijte AdBlue: zagon onemogočen".
Rezervoar za aditiv AdBlue
® je prazen: naprava
proti zagonu prepreči zagon vozila. Ustavitev vozila zaradi manjka AdBlue
®
K tem sporočilom je dodano priporočilo, da ne
presežite 10 litrov AdBlue ob dolivanju.
Instrumentna plošča
