Peugeot 306 Break 2002 Handleiding (in Dutch)

ATTENTIONVOIR NOTICE
WARNING READ
INSTRUCTIONS
H7 UV
ONDERHOUD VAN UW 306 35
Parkeerlicht W5W Draai de beschermkap en neem deze los. Draai de fitting 1/4 omwenteling en trek deze los.
Vervang de lamp.
Dim-/grootlicht Dubbele koplampen: twee lampen H7
55W.
Vervangen van een lampDraai de beschermkap en neem deze los. Maak de stekkers los.Druk de veer in en vervang de lamp.Let bij het monteren op de goede stand van de nokjes en controleer ofde beschermkap stevig vast zit. Raak de lamp uitsluitend met een droge doek aan. Let op Bij het dim-/grootlicht bestaat een kans op beschadiging van de lampu-nits. Gebruik daarom uitsluitend lampen van de onderstaande merken:
- GE/TUNGSRAM
- PHILIPS
- OSRAMDeze voldoen aan de specificaties
(UV-norm) voor een goede enbetrouwbare werking van de verlich-ting. De koplampunits zijn voorzien van een glas van polycarbonaat met eenspeciale vernislaag. Reinig dekoplampen nooit met een droge ofschurende doek en gebruik geenoplosmiddelen.
LAMPEN VERVANGEN

ONDERHOUD VAN UW 306
36

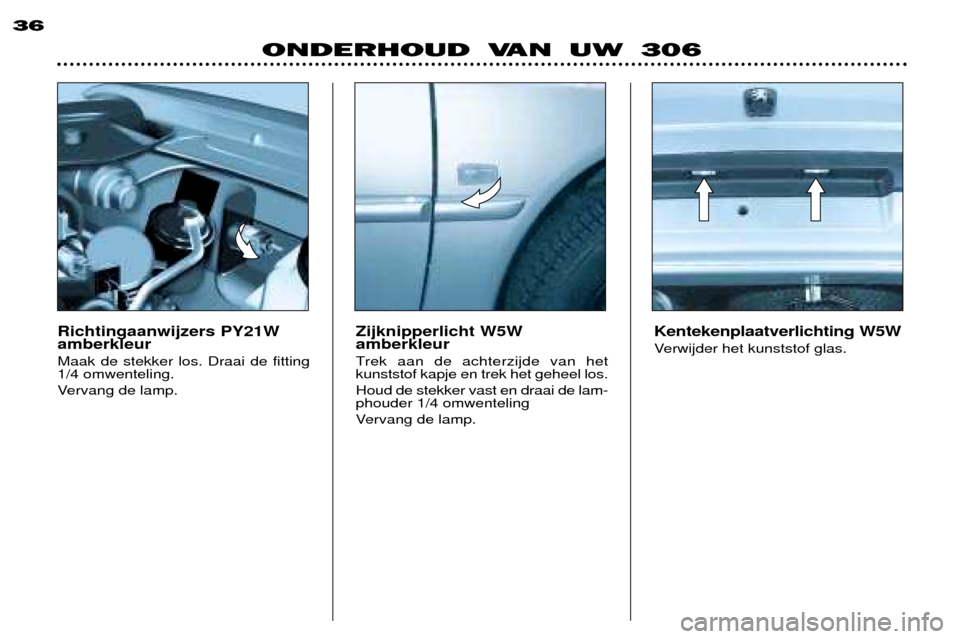

Richtingaanwijzers PY21W amberkleur Maak de stekker los. Draai de fitting 1/4 omwenteling.
Vervang de lamp. Zijknipperlicht W5W amberkleur
Trek aan de achterzijde van het kunststof kapje en trek het geheel los. Houd de stekker vast en draai de lam- phouder 1/4 omwenteling
Vervang de lamp.Kentekenplaatverlichting W5W
Verwijder het kunststof glas.

ONDERHOUD VAN UW 306
36
Richtingaanwijzers PY21W amberkleur Maak de stekker los. Draai de fitting 1/4 omwenteling.
Vervang de lamp. Zijknipperlicht W5W amberkleur
Trek aan de achterzijde van het kunststof kapje en trek het geheel los. Houd de stekker vast en draai de lam- phouder 1/4 omwenteling
Vervang de lamp.Kentekenplaatverlichting W5W
Verwijder het kunststof glas.

ONDERHOUD VAN UW 30637
ACHTERLICHTEN 3- EN 5-DEURS
1 Rem-/achterlichten P21/5W.
2 Achterlichten P21/5W.
3 Mistachterlicht P21W.
4 Achteruitrijlichten P21W.
5 Richtingaanwijzer PY21W
amberkleur.
ACHTERLICHTEN 3-, 4- EN 5-DEURS
- Draai de beide vleugelmoeren aande binnenzijde van de bagage- ruimte los.
- Verwijder de kunststof bescherm- kap.
- Neem de stekker Alos door op het
metalen stangetje te drukken.
- Neem stekker Blos door de borg-
lip in te drukken.
- Verwijder de achterlichtunit.
- Druk de lippen Cin en trek de fitting
los.
- Vervang de defecte lamp(en).
ACHTERLICHTEN (4-DEURS)
1 Richtingaanwijzer PY21W amberkleur.
2 Mistachterlicht P21W.
3 Achteruitrijlichten P21W.
4 Rem-/achterlichten P21/5W.
5 Achterlichten P21/5W.
Controleer bij het monte- ren of het afdichtingsrub-ber schoon is om water-lekkage te voorkomen.
A
B
C
12
54
3
C
1
452
3

1
2
3
ONDERHOUD VAN UW 306
38

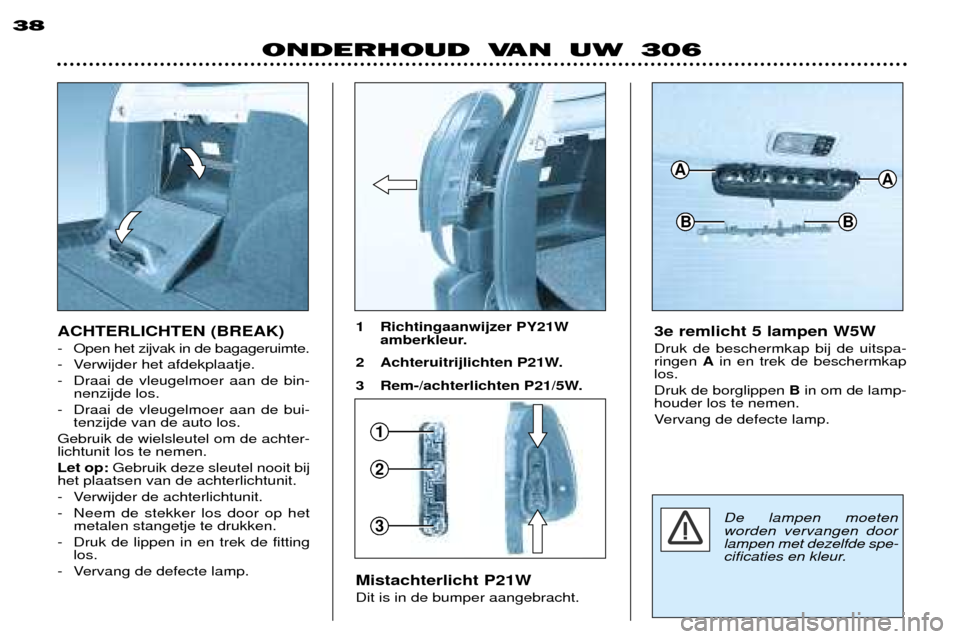

ACHTERLICHTEN (BREAK)
- Open het zijvak in de bagageruimte.
- Verwijder het afdekplaatje.
- Draai de vleugelmoer aan de bin-
nenzijde los.
- Draai de vleugelmoer aan de bui- tenzijde van de auto los.
Gebruik de wielsleutel om de achter- lichtunit los te nemen. Let op: Gebruik deze sleutel nooit bij
het plaatsen van de achterlichtunit.
- Verwijder de achterlichtunit.
- Neem de stekker los door op het metalen stangetje te drukken.
- Druk de lippen in en trek de fitting los.
- Vervang de defecte lamp. Mistachterlicht P21W Dit is in de bumper aangebracht.3e remlicht 5 lampen W5WDruk de beschermkap bij de uitspa- ringen
Ain en trek de beschermkap
los. Druk de borglippen Bin om de lamp-
houder los te nemen.
Vervang de defecte lamp.
1 Richtingaanwijzer PY21W
amberkleur.
2 Achteruitrijlichten P21W.
3 Rem-/achterlichten P21/5W.
De lampen moeten worden vervangen doorlampen met dezelfde spe-
cificaties en kleur.
A
BB
A

ONDERHOUD VAN UW 30639
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringenkast dashboard Draai de schroef een kwart omwente- ling met een muntstuk los en verwijderde afdekplaat om bij de zekeringen tekomen.Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast.
Maak gebruik van de in de kast aangebrachte speciale tang A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
GOED DEFECT TANG A

ONDERHOUD VAN UW 306
42
Bij het ontwerp van het elektrische circuit van uwauto is reeds rekeninggehouden met demontage van extra uitrus-
ting zowel af fabriek als naderhand.
Raadpleeg uw PEUGEOT-service- punt alvorens u andere elektrischevoorzieningen of accessoires in uwauto installeert of laat installeren. Sommige elektrische accessoires of de wijze waarop die zijn gemon-teerd kunnen nadelige in-vloedhebben op de werking van uwauto, bijvoorbeeld op de elektro-nische bedieningssystemen, op hetaudiosysteem of op het laadcircuit. PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uit hetverhelpen van storingen veroor-zaakt door de installatie van extraaccessoires die niet doorPEUGEOT aanbevolen en gele-verd worden of door voorzieningendie niet volgens de voorschriftenvan PEUGEOT zijn ge•nstalleerd.Dit geldt met name voor appara-tuur met een stroomverbruik vanmeer dan 10 milliamp **De hoofdzekeringen zorgen voor een extra beveiliging van
de elektrische installatie. Werkzaam-heden aan de hoofdzekeringendienen door een PEUGEOT service-punt uitgevoerd te worden.

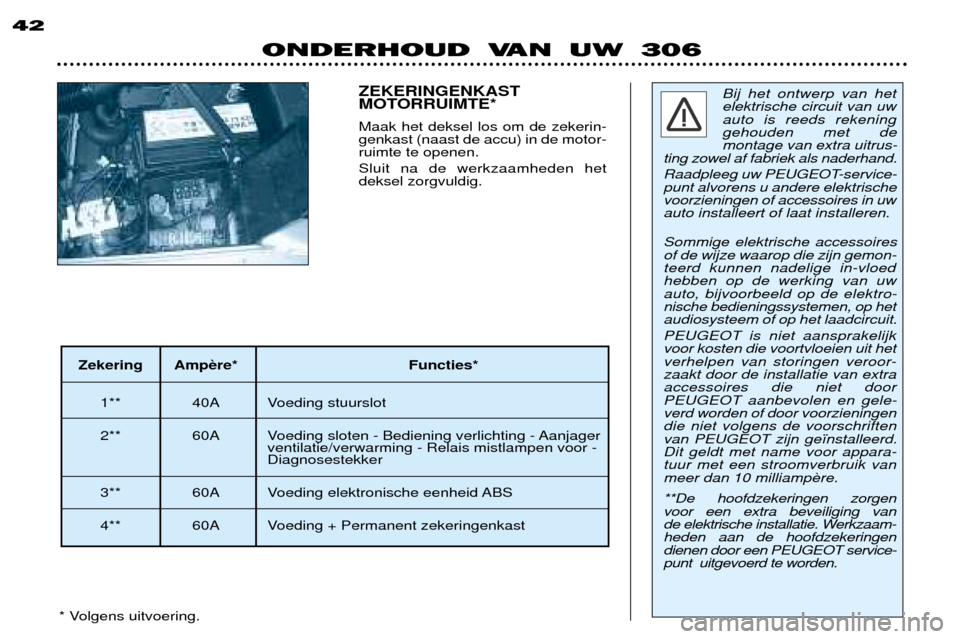

ZEKERINGENKAST
MOTORRUIMTE* Maak het deksel los om de zekerin- genkast (naast de accu) in de motor-ruimte te openen. Sluit na de werkzaamheden het deksel zorgvuldig.
* Volgens uitvoering.
Zekering Amp Functies* 1** 40A Voeding stuurslot
2** 60A Voeding sloten - Bediening verlichting - Aanjager ventilatie/verwarming - Relais mistlampen voor - Diagnosestekker
3** 60A Voeding elektronische eenheid ABS
4** 60A Voeding + Permanent zekeringenkast

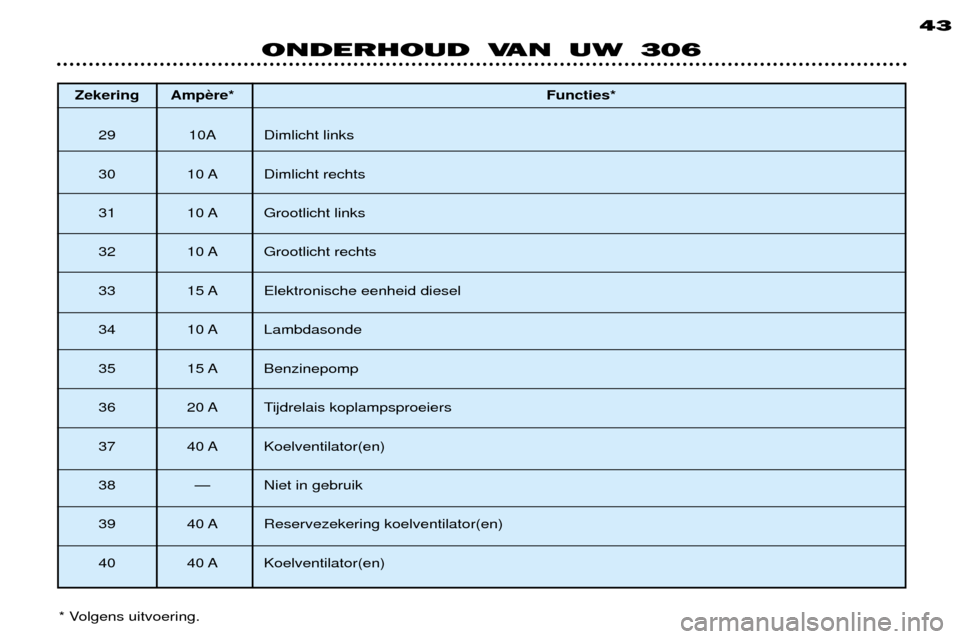

Zekering AmpFuncties*
29 10A Dimlicht links
30 10 A Dimlicht rechts
31 10 A Grootlicht links
32 10 A Grootlicht rechts
33 15 A Elektronische eenheid diesel
34 10 A Lambdasonde
35 15 A Benzinepomp
36 20 A Tijdrelais koplampsproeiers
37 40 A Koelventilator(en)
38 Ñ Niet in gebruik
39 40 A Reservezekering koelventilator(en)
40 40 A Koelventilator(en) 43
* Volgens uitvoering.
ONDERHOUD VAN UW 306

ONDERHOUD VAN UW 30639
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringenkast dashboard Draai de schroef een kwart omwente- ling met een muntstuk los en verwijderde afdekplaat om bij de zekeringen tekomen.Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast.
Maak gebruik van de in de kast aangebrachte speciale tang A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
GOED DEFECT TANG A

ZEKERINGENKAST DASHBOARD Zekeringenkast met 28 zekeringenZekering Amp Functies*
1 Ñ Niet in gebruik
2 7,5 A Elektronische eenheid automatische transmissie of waarschuwingszoemer te hoge snelheid
3 5 A Elektronische eenheid ABS45 A
Instrumentenpaneel Ð Centrale eenheid beveiling Ð Eenheid koelvloeistoftemperatuur Ð Verlichting schakel- standindicatie (autom.) Ð Relais automatische transmissie Ð Uitschakelen airbag aan passagierszijde
5 25 ASchakelaar achteruitrijlichten Ð Relais automatische transmissie Ð Remlichtschakelaar Ð MVO-relais Ð Relaiskoelventilator Ð Drukschakelaar Ð Compressorrelais
6 5 A Instrumentenpaneel Ð Centrale eenheid beveiling Ð Verklikkerlampje alarm Ð Klokje Ð Verlich-
ting bagageruimte Ð Radio-antenne
7 30 A Verwarming achterruit en buitenspiegels
8 20 A Centrale eenheid beveiliging Ð Autoradio
9 20 A Elektronische eenheid injectie Ð Relais koelventilator Ð Eenheid koelvloeistoftemperatuur
10 20 A Alarmknipperlichten Ð Plafonnier v——r en achter 11 10 A
Verlichting instrumentenpaneel Ð Waarschuwingszoemer verlichting Ð Klokje Ð Dimmer dashboardverlichting - Parkeerverlichting
12 10 A Mistachterlicht
13 Ñ Niet in gebruik
14 30 A Relais ruitbediening achter en stoelverwarming
ONDERHOUD VAN UW 306
40
* Volgens uitvoering.
