Peugeot 307 2002.5 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2002.5, Model line: 307, Model: Peugeot 307 2002.5Pages: 184, PDF Size: 2.42 MB
Page 31 of 184
Wyświetlacz w zestawie wskaźników
Po włączeniu zapłonu wyświetla sukcesywnie trzy funkcje :
- sygnalizator czynności obsługowych (patrz odpowiedni rozdział),
- wskaźnik poziomu oleju silnika,-licznik kilometr—w (przebieg całkowity i przebieg dzienny).
Uwaga :przebieg całkowity i dzienny jest wyświetlany przez 30 sekund po
wyłączeniu zapłonu, po otwarciu drzwi kierowcy, jak też po zablokowaniu lub
odblokowaniu pojazdu.
Wskaźnik poziomu oleju silnika
Po włączeniu zapłonu ,wyświetlany jest sygnalizator czynności obsługowych, a
następnie, przez około 10 sekund, poziom oleju silnika.
Maksymalny
Gdy wiadomość została potwierdzona za pomocą ręcznego
wskaźnika, nadmiar oleju może spowodować uszkodzenie silnika.
Należy jak najszybciej skontaktować się z punktem serwisowym
PEUGEOT. Minimalny
Sprawdzić poziom oleju przy pomocy wskaźnika ręcznego, w
razie potrzeby uzupełnić. Sprawdzenie jest wiarygodne tylko
wtedy, gdy pojazd ustawiony jest na podłożu poziomym, a jego
silnik jest wyłączony od co najmniej 10 minut. Uszkodzenie wska źnika poziomu oleju
Migaj ące segmenty, kwadrat, "min" i "max" oznaczają uszkodze-
nie wskaźnika poziomu oleju.
Istnieje ryzyko uszkodzenia silnika.
Należy skontaktować się z ASO PEUGEOT.
Potencjometr oświetlenia
Przy włączonych
światłach, wcisnąć
przycisk, w celu zmia-
ny natężenia oświet-
lenia zestawu wskaź-
ników i ekranu wielofunkcyjnego. W
momencie gdy oświetlenie osiągnie
poziom minimalny (lub maksymalny),
zwolnić przycisk, a nstępnie wcisnąć
go ponownie, w celu zwiększenia (lub
zmniejszenia) natężenia.
Po uzyskaniu żądanego natężenia
oświetlenia, zwolnić przycisk.
Zerowanie dziennego licznika kilometr—w
Włączyć zapłon,
wcisnąć przycisk.
KONTROLA DZIAŁANIA
34
09-09-2002
Page 32 of 184
WASZ PEUGEOT 307 SZCZEGÓŁACH35
EKRANY WIELOFUNKCYJNE Prezentacja
Ekran monochromatyczny B
Pozwala otrzymać następujące
informacje :
- god
zinę,
- datę,
- temperaturę zewnętrzną (symbol °C migający w przypadku
możliwości wystąpienia gołoledzi),
- funkcje radioodtwarzacza, - Kontrolę drzwi i pokryw (drzwi,
pokrywa silnika...),
- informacje ostrzegawcze (np. : "nie-
prawidłowe ładowanie akumulato-
ra") lub informacje (np.: "Poduszka
powietrzna pasażera wyłączona"),
wyświetlane czasowo, które mogą
zostać skasowane poprzez
wciśnięcie przycisku 1lub 2,
- komputer pokładowy (patrz odpo-
wiedni rozdział).Ekran monochromatyczny CT i
ekran kolorowy DT
Te dwa systemy są obsługiwane przy
użyciu klawiatury radiotelefonu
RT3 .
Pozwalają one wyświetlić następują-
ce informacje : Ð godzina,
Ð data,
Ð temperatura zewnętrzna (komuni-
kat na ekranie w przypadku nie-
bezpieczeństwa wystąpieniagołoledzi),
Ð źródła audio (radio, CD,...),
Ð funkcje telefonu (telefon, usługi, ...),
Ð kontrola drzwi i pokryw (drzwi,
pokrywa silnika, ...),
Ð informacje alarmowe (np.: "Niski
poziom paliwa") oraz oraz infor-
macje o stanie funkcji pojazdu (np.:
"Poduszka powietrzna pasażera
wyłączona"), wyświetlane czaso-wo,
Ð komputer pokładowy (patrz odpo-
wiedni rozdział),
Ð pokładowy system prowadzenia
(patrz odpowiedni rozdział).
Uwaga : wszystkie funkcje systemu
znajdują się na dwóch płytach CD-
Rom : płyta "Konfiguracja" zawiera
program oraz różne języki wyświetla-nia i informacji głosowych; na drugiej
"Nawigacja" znajdują się dane karto-
graficzne systemu prowadzeniapokładowego. Ekran monochromatyczny CT
Główne menu
Nacisnąć na przycisk
"MENU", aby
uzyskać dostęp do głównego menu
i wybrać jedną z poniższych funkcji : Ð nawigacja - prowadzenie (patrz
rozdział "Pokładowy system pro-wadzenia"),
Ð komputer pokładowy (patrz odpo-
wiedni rozdział),
Ð spis telefonów (patrz rozdział
"Radiotelefon RT3"),
Ð funkcje telefonu (patrz rozdział
"Radiotelefon RT3"),
Ð konfiguracja (patrz odpowiednirozdział).
09-09-2002
Page 33 of 184
WASZ PEUGEOT 307 SZCZEGÓŁACH
36
Konfiguracja parametr
ów
E kran monochromatyczny B
Przytrzyma ćwciśni ęty przez dwie sekundy
przycisk 1, aby uzyska ćdost ęp do regulacji.
Ka żde następne wciśnięcie tego przy-
cisku pozwala uzyskać dostęp do
poszczególnych parametrów: - język wyświetlanych informacji,
- jednostka prędkości (km lub mile),
- jednostka temperatury (stopnie
Celsjusza lub Fahrenheita),
- format wyświetlanego czasu (tryb
12 lub 24 godzinny),
- godziny,
- minuty,
- rok,
- miesiąc,
- dzień.
Wci śni ęcie przycisku 2pozwala zmieni ć
wybr any parametr. Przytrzyma ćprzycisk
w ciśni ęty, aby uzyska ćszybki przegl ąd.
Jeżeli przez nastę pnych10 sekund nie zos-
tanie wykonana żadna czynność, ekran
powraca do wyświetlania bieżącego, a
zmienione dane zostają zarejestrowane.
- konfiguracja (patrz odpowiednirozdział),
- mapa (patrz rozdzia nł "Pokładowy
system prowadzenia").
Kilka definicji...
Wyświetlanie warstwowe :
w trakcie wyświetlania funkcji, na
wyświetlaczu pojawia się okno z
komunikatem o zmianie stanu innejaplikacji.
Wyświetlenie sta nłe :
aplikacja główna w trakcie realizacji,
wyświetlana w tle ekranu.
Menu kontekstowe :
ograniczone menu związane z apli-
kacją główną w trakcie realizacji,
wyświetlanej w tle ekranu.
Ekran kolorowy DT
Główne menu
Nacisnąć na przycisk
"MENU", aby
uzyskać dostęp do głównego menu
i wybrać jedną z poniższych funkcji : - nawigacja - prowadzenie (patrz
rozdział "Pokładowy system pro-wadzenia"),
- komputer pokładowy (patrz odpo-
wiedni rozdział),
- spis telefonów (patrz rozdział
"Radiotelefon RT3"),
- funkcje telefonu (patrz rozdział
"Radiotelefon RT3"),
09-09-2002
Page 34 of 184
WASZ PEUGEOT 307 SZCZEGÓŁACH
36
Konfiguracja parametr
ów
E kran monochromatyczny B
Przytrzyma ćwciśni ęty przez dwie sekundy
przycisk 1, aby uzyska ćdost ęp do regulacji.
Ka żde następne wciśnięcie tego przy-
cisku pozwala uzyskać dostęp do
poszczególnych parametrów: - język wyświetlanych informacji,
- jednostka prędkości (km lub mile),
- jednostka temperatury (stopnie
Celsjusza lub Fahrenheita),
- format wyświetlanego czasu (tryb
12 lub 24 godzinny),
- godziny,
- minuty,
- rok,
- miesiąc,
- dzień.
Wci śni ęcie przycisku 2pozwala zmieni ć
wybr any parametr. Przytrzyma ćprzycisk
w ciśni ęty, aby uzyska ćszybki przegl ąd.
Jeżeli przez nastę pnych10 sekund nie zos-
tanie wykonana żadna czynność, ekran
powraca do wyświetlania bieżącego, a
zmienione dane zostają zarejestrowane.
- konfiguracja (patrz odpowiednirozdział),
- mapa (patrz rozdzia nł "Pokładowy
system prowadzenia").
Kilka definicji...
Wyświetlanie warstwowe :
w trakcie wyświetlania funkcji, na
wyświetlaczu pojawia się okno z
komunikatem o zmianie stanu innejaplikacji.
Wyświetlenie sta nłe :
aplikacja główna w trakcie realizacji,
wyświetlana w tle ekranu.
Menu kontekstowe :
ograniczone menu związane z apli-
kacją główną w trakcie realizacji,
wyświetlanej w tle ekranu.
Ekran kolorowy DT
Główne menu
Nacisnąć na przycisk
"MENU", aby
uzyskać dostęp do głównego menu
i wybrać jedną z poniższych funkcji : - nawigacja - prowadzenie (patrz
rozdział "Pokładowy system pro-wadzenia"),
- komputer pokładowy (patrz odpo-
wiedni rozdział),
- spis telefonów (patrz rozdział
"Radiotelefon RT3"),
- funkcje telefonu (patrz rozdział
"Radiotelefon RT3"),
09-09-2002
Page 35 of 184
WASZ PEUGEOT 307 SZCZEGÓŁACH37
Ze
względów bezpiec-
zeństwa , konfigura cję
ekranów należy wykon y-
wa ćna postoju, po zatrzy-
maniu pojazdu.
E
kran monochromatyczny CT
Menu "Konfiguracja" umożliwia
dostęp do następujących parame- trów: Ð "Regulacja jaskrawości" : regulacja
jaskrawości i wyświetlenia video,
Ð "Dźwięk" : regulacja komunikatów
głosowych (w przypadku parame-
tru głos kobiety/ mężczyzny :
włożyć CD-Rom konfiguracyjny);
włączenie/ wyłączenie komuni-
katów głosowych,
Ð "Parametry międzynarodowe" :
wybór języka informacji wyświetla-
nych oraz głosowych (Niemiecki,
Angielski, Hiszpański, Francuski,
Włoski, Holenderski, Portugalski :
włożyć CD-Rom konfiguracyjny);
regulacja daty i godziny (tryb
12 lub 24 godzinny, ustawienie
minut w GPS); regulacja jednostek
(l/100 - °C lub mpg - °F).
Ekran kolorowy DT Menu "Konfiguracja" umożliwia
dostęp do następujących parame- trów: Ð "Wybór kolorów": wybór palety
dostępnych barw wyświetlania,
Ð "Regulacja jaskrawości" : regulac-
ja jaskrawości i wyświetleniavideo,
Ð "Dźwięk" : regulacja komunikatów
głosowych (w przypadku parame-
tru głos kobiety/ mężczyzny :
włożyć CD-Rom konfiguracyjny);
włączenie/ wyłączenie komuni-
katów głosowych,
Ð "Parametry międzynarodowe" :
wybór języka informacji wyświetla-
nych oraz głosowych (Niemiecki,
Angielski, Hiszpański, Francuski,
Włoski, Holenderski, Portugalski :
włożyć CD-Rom konfiguracyjny);
regulacja daty i godziny (tryb
12 lub 24 godzinny, ustawienie
minut w GPS); regulacja jednostek
(l/100 - °C lub mpg - °F).
09-09-2002
Page 36 of 184
09-09-2002
RADIOODTWARZACZ RB3
WASZ PEUGEOT 307 SZCZEGÓŁACH
38
Ruchy dźwigni
Wykonywane czynności
1 - Wciśnięcie (z tyłu). Wzrost natężenia głosu.
2 - Wciśnięcie (z tyłu). Spadek natężenia głosu.
1+2-Wciśnięcie równoczesne.Wyłączenie głosu (mute); przywrócenie głosu przez naciśnięcie dowolnego przycisku.
3 - Wciśnięcie. Automatyczne wyszukiwanie stacji (w górę skali) -
Wybór kolejnego utworu (CD).
4 - Wciśnięcie. Automatyczne wyszukiwanie stacji (w dół skali) -
Wybór poprzedniego utworu (CD)
5 - Wciśnięcie krawędzi. Zmiana źródła dźwięku (radio / kaseta / zmieniarka CD)
6-Obracanie (zgodnie zWybór zapisanej stacji (w górę skali) - ruchem wskazówek zegara)Wybór następnej płyty CD
7-Obracanie (przeciwnie do Wybór zapisanej stacji (w dół skali) - ruchu wskazówek zegara)Wybór poprzedniej płyty
Page 37 of 184
09-09-2002
WASZ PEUGEOT 307 SZCZEGÓŁACH39

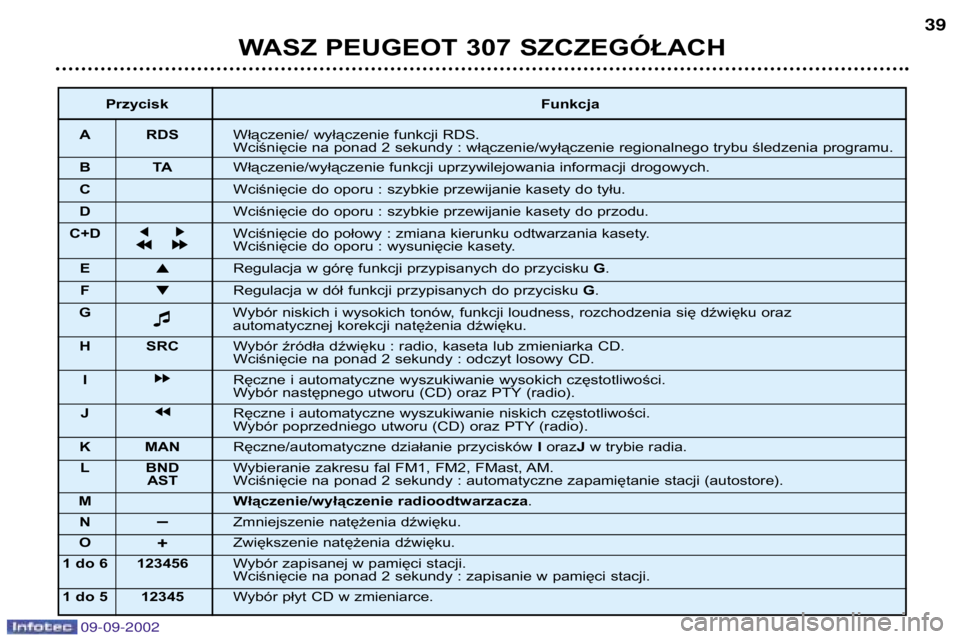

Przycisk
Funkcja
A RDS Włączenie/ wyłączenie funkcji RDS.
Wciśnięcie na ponad 2 sekundy : włączenie/wyłączenie regionalnego trybu śledzenia programu.
BT AWłączenie/wyłączenie funkcji uprzywilejowania informacji drogowych.
C Wciśnięcie do oporu : szybkie przewijanie kasety do tyłu.
D Wciśnięcie do oporu : szybkie przewijanie kasety do przodu.
C+D j
j k
k
Wciśnięcie do połowy : zmiana kierunku odtwarzania kasety.
j
j j
j k
k k
k
Wciśnięcie do oporu : wysunięcie kasety.
E Regulacja w górę funkcji przypisanych do przycisku G.
F Regulacja w dół funkcji przypisanych do przycisku G.
G Wybór niskich i wysokich tonów, funkcji loudness, rozchodzenia się dźwięku oraz
automatycznej korekcji natężenia dźwięku.
H SRC Wybór źródła dźwięku : radio, kaseta lub zmieniarka CD.
Wciśnięcie na ponad 2 sekundy : odczyt losowy CD.
I kk Ręczne i automatyczne wyszukiwanie wysokich częstotliwości.
Wybór następnego utworu (CD) oraz PTY (radio).
J jj Ręczne i automatyczne wyszukiwanie niskich częstotliwości.
Wybór poprzedniego utworu (CD) oraz PTY (radio).
K MAN Ręczne/automatyczne działanie przycisków Ioraz Jw trybie radia.
L BND Wybieranie zakresu fal FM1, FM2, FMast, AM.
AST Wciśnięcie na ponad 2 sekundy : automatyczne zapamiętanie stacji (autostore).
M Włączenie/wyłączenie radioodtwarzacza .
N Ð
Zmniejszenie natężenia dźwięku.
O +Zwiększenie natężenia dźwięku.
1 do 6 123456 Wybór zapisanej w pamięci stacji.
Wciśnięcie na ponad 2 sekundy : zapisanie w pamięci stacji.
1 do 5 12345 Wybór płyt CD w zmieniarce.
Page 38 of 184
FUNKCJE OGÓLNEWłączenie / Wyłączenie
Gdy kluczyk znajduje się w pozycji zasilania osprzętu lub włączonego zapłonu, nacisnąć przycisk Mw celu
włączenia lub wyłączenia radioodtwarzacza.
Radioodtwarzacz może pracować przez 30 minut bez włączonego zapłonu.
Zabezpieczenie antykradzieżowe Radioodtwarzacz jest zakodowany w sopób, który gwarantuje jego funkcjonowanie wyłącznie w Państwa pojeździe. W przy-
padku jego zamontowania w innym pojeździe nie będzie funkcjonował.
Zabezpieczenie antykradzieżowe jest w pełni automatyczne i nie wymaga żadnej ingerencji z Państwa strony.
REGULACJA NATĘŻENIA DŹWIĘKU
Wciskać przycisk Ow celu zwiększenia natężenia dźwięku lub przycisk Nw celu zmniejszenia natężenia głosu.
Ciągłe wciskanie przycisków O oraz Numożliwia regulację stopniową natężenia dźwięku.
REGULACJA AUDIO Naciskać przycisk G w celu uzyskania dostępu do regulacji tonów niskich (BASS), wysokich (TREB), loud-
ness (LOUD) , fader (FAD), balans (BAL) i automatycznej korekty głośności.
Wyjście z trybu regulacji audio odbywa sie automatycznie po kilku sekundach od ostatniej operacji lub po
wciśnięciu przycisku G, po wykonaniu konfiguracji automatycznej korekty dźwięku.
Uwaga : regulacja tonów niskich i wysokich jest niezależna dla każdego źródła dźwięku. Możliwe jest więc
osobne regulowanie parametrów dla radia, kasety (RB3), CD (RD3) lub zmieniarki CD.
WASZ PEUGEOT 307 SZCZEGÓŁACH
42
09-09-2002
Page 39 of 184
Regulacja tonów niskichGdy na wyświetlaczu pojawi się napis "BASS", należy wcisnąć przycisk E lub Fw celu dokonania zmian w
ustawieniach. - "BASS –9" zmniejszenie niskich tonów do minimum,
- "BASS 0" ustawienie normalne,
- "BASS +9" zwiększenie ilości niskich tonów do maksimum.
Regulacja tonów wysokich
Gdy na wyświetlaczu pojawi się napis "TREB", należy nacisnąć na przycisk Elub Fw celu dokonania zmian w ustawieniach.
- "TREB –9" zmniejszenie tonów wysokich do minimum,
- "TREB 0" ustwienie normalne,
- "TREB +9" zwiększenie ilości wysokich tonów do maksimum.
Regulacja loudness
Funkcja ta pozwala automatycznie wyeksponować wysokie i niskie tony.
Wcisnąć przycisk Elub Fw celu włączenia lub wyłączenia tej funkcji.
Regulacja natężenia dźwięku przód / tył (Fader)
Gdy na wyświetlaczu pojawi się napis "FAD", należy wcisnąć przycisk Elub F.
Przycisk Epozwala zwiększyć natężenie dźwięku z przodu.
Przycisk Fpozwala zwiększyć natężenie dźwięku z tyłu pojazdu.
Regulacja natężenia dźwięku prawa / lewa strona (Balance)
Gdy na wyświetlaczu pojawi się napis "BAL", należy wcisnąć przycisk Elub F.
Przycisk Epozwala zwiększyć natężenie dźwięku z prawej strony.
Przycisk Fpozwala zwiększyć natężenie dźwięku z lewej strony.
Automatyczna korekta dźwięku.
Funkcja ta pozwala automatycznie dostosować natężenie dźwięku, w zależności od prędkości pojazdu.
Wcisnąć przycisk Elub F w celu włączenia lub wyłączenia tej funkcji.
WASZ PEUGEOT 307 SZCZEGÓŁACH 43
09-09-2002
Page 40 of 184
RADIO
Uwagi dotyczące odbioru radiowego
Instalacja ruchomego odbiornika radiowego jest poddawana działaniu zjawisk, które nie występują w przypadku instalacji
stacjonarnej - domowej. Odbiór, w przypadku modulowanej amplitudy AM (średnie / długie) lub modulowanej częstotliwości
(FM), podlega zkłóceniom, które nie wynikają z nieodpowiedniej jakości instalacji, lecz z chrakteru odbieranych sygnałów.
W przypadku modulowanej amplitudy można stwierdzić zakłócenia podczas przejazdu w pobliżu linii wysokiego napięcia,
pod mostami lub w tunelach.
W przypadku modulowanej częstotliwości, zakłócenia mogą powstawać w wyniku odbicia sygnałów od nieruchomych
przeszkód (góry, doliny, budynki itp.), oraz w "strefach cienia" (brak zasiegu jakiegokolwiek nadajnika).
Wybór radiaRadioodtwarzacz RB3 : wciskać kilka razy przycisk "SRC".
Radioodtwarzacz RD3 : wcisnąć przycisk P.
Wybór zakresu fal Radioodtwarzacz RB3 : wybór pomiędzy falami FM1, FM2, FMast i AM następuje poprzez krótkie wciśnięcie
przycisku "BND / AST" .
Radioodtwarzacz RD3 : wybór pomiędzy falami FM1, FM2, FMast i AM następuje poprzez krótkie wciśnięcie
przycisku P.
Automatyczne wyszukiwanie stacji Wciskać na krótko przycisk I lub J, w celu włączenia następnej lub poprzedniej stacji.
Przytrzymując przycisk, tuner przeszukuje częstotliwości w żądanym kierunku.
Przeglądanie zatrzymuje się po napotkaniu pierwszej stacji, po zwolnieniu przycisku.
Jeśli radio pracuje w trybie informacji drogowych TA, wybierane będą tylko stacje nadające ten
typ informacji.
Wyszukiwanie stacji odbywa się najpierw przy słabej czułości odbiornika "LO"(wyszukiwanie nadajników wysyłających naj-
silniejszy sygnał), a następnie przy dużej czułości odbiornika "DX"(wyszukiwanie nadajników wysyłających słaby sygnał lub
znacznie oddalonych).
Aby przestawić radio bezpośrednio w tryb wyszukiwania "DX", należy wcisnąć dwa razy przycisk Ilub J.
WASZ PEUGEOT 307 SZCZEGÓŁACH
44
09-09-2002
