Peugeot 307 2002.5 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2002.5, Model line: 307, Model: Peugeot 307 2002.5Pages: 184, PDF Size: 2.42 MB
Page 21 of 184
PRZEGLĄDY PEUGEOT25

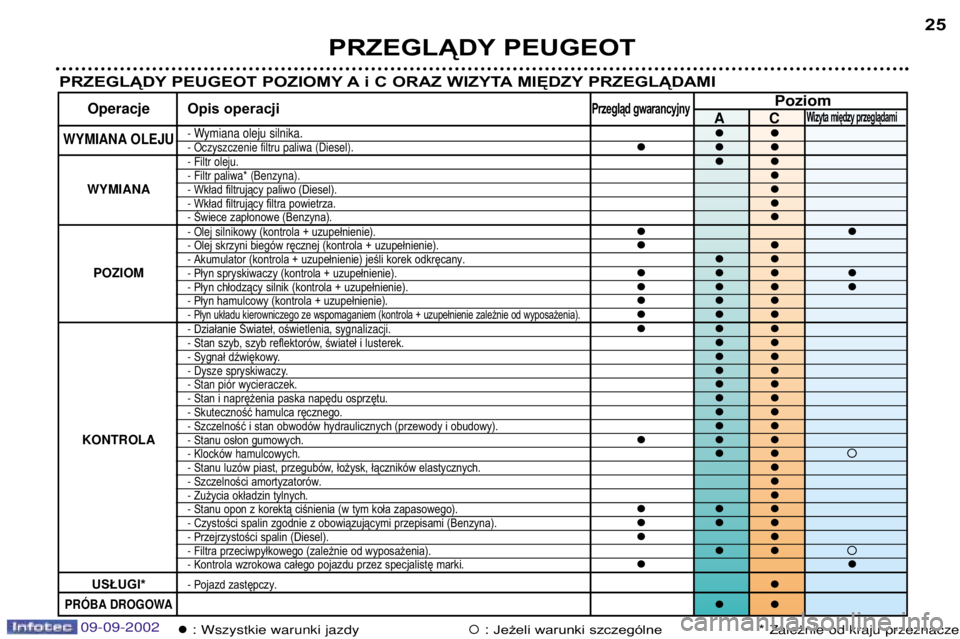

PRZEGLĄDY PEUGEOT POZIOMY A i C ORAZ WIZYTA MIĘDZY PRZEGLĄDAMI
PoziomOperacje
Opis operacjiPrzegląd gwarancyjnyACWizyta między przeglądami
WYMIANA OLEJU- Wymiana oleju silnika. - Oczyszczenie filtru paliwa (Diesel). - Filtr oleju. - Filtr paliwa* (Benzyna). WYMIANA- Wkład filtrujący paliwo (Diesel). - Wkład filtrujący filtr apowietrza . - Świece zapłonowe (Benzyna). - Olej silni kowy (kontrola + uzupełnienie). - Olej skrzyni biegów ręcznej (kontrola + uzupełnienie). - Akumulator (kontrola + uzupełnienie) jeśli korek odkręcany . POZIOM- Płyn spryskiwaczy (kontrola + uzupełnienie). - Płyn chłodzący silnik (kontrola + uzupełnienie). - Płyn hamulcowy (kontrola + uzupełnienie). - Płyn układu kierowniczego ze wspomaganiem (kontrola + uzupełnienie zależnie od wyposażenia) . - Działanie Świateł, oś wietlenia, sygnalizacji. - Stan szyb, szyb reflektorów, świateł i lusterek . - Sygnał dźwiękow y. - Dysze spryskiwaczy. - Stan pi—r wycieraczek. - Stan i naprężenia paska napędu osprzętu . - Skuteczność hamulca ręcznego . - Szczelność i stan obwodów hydraulicznych (przewody i obudowy) . KONTROLA- Stanu osłon gumowych . - Klock—w hamulcowych. - Stanu luzów piast, przegubów, łożysk, łączników elastycznych . - Szczelności amortyzatorów . - Zużycia okładzin tylnych . - Stanu opon z korektą ciśnienia (w tym koła zapasowego) . - Czystości spalin zgodnie z obowiązującymi przepisami (Benzyna) . - Przejrzystości spalin (Diesel) . - Filtra przeciwpyłkowego (zależnie od wyposażenia) . - Kontrola wzrokowa całego pojazdu przez specjalistę marki .
USŁUGI*- Pojazd zastępczy .
PRîBA DROGOWA
: Wszystkie warunki jazdy : Jeżeli warunki szczególne * Zale żnie od kraju przeznacze09-09-2002
Page 22 of 184
09-09-2002
(1) Minimalny poziom jakości : Silniki benzynowe : ACEA A3 i API SH/SJ; Silnik diesla : ACEA B3 i API CF/CD. - ACEA= Europejskie Stowarzyszenie Konstruktorów Samochodowych - API= American Petroleum InstituteUżycie oleju, nie spełniającego wymogów normy ACEA A3-B3, wymaga odwołania się do planu obsługi w " warunkach szczególnych", obejmującego skrócone przebiegi między przeglądami.
* Olej Economie d'Energie może być używany wyłącznie w silnikach do niego przystosowanych.W silnikach Diesel Turbo HDI z filtrem cząsteczek używać wyłącznie oleju 5W40.
26
NAZWY HANDLOWE OLEJÓW SILNIKOWYCH HOMOLOGOWANYCH I ZALECANYCH W EUROPIE (1)
BENZYNA DIESEL DIESEL BENZ
YNA
Page 23 of 184
09-09-2002
ZALECANE
HOMOLOGOWANE
MATERIAŁY SMARNE
Oleje, znajdujące się w tabeli obok,
odpowiadają większości warunkówużytkowania.

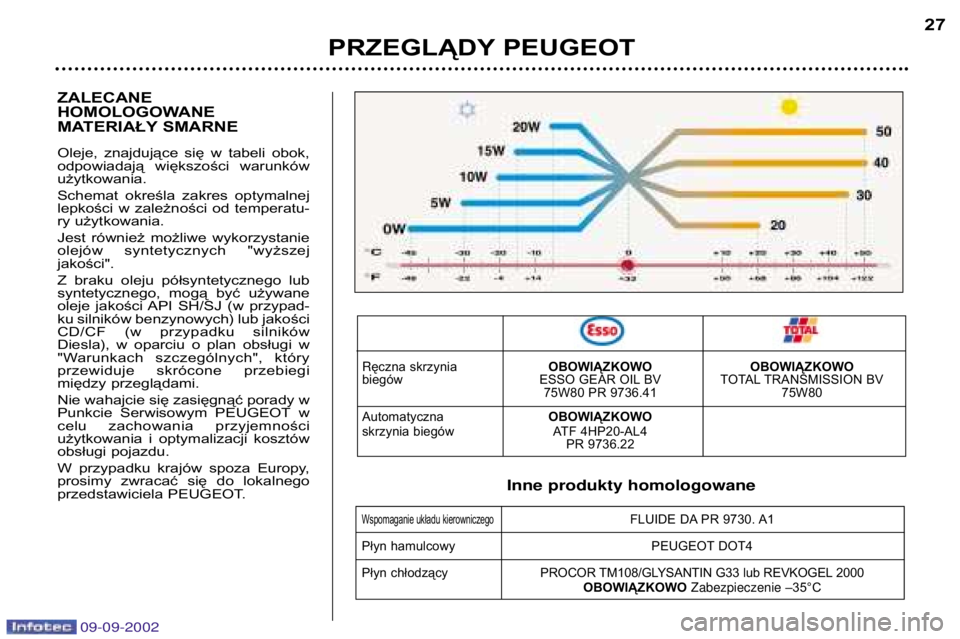

Schemat określa zakres optymalnej
lepkości w zależności od temperatu-
ry użytkowania.
Jest również możliwe wykorzystanie
olejów syntetycznych "wyższejjakości".
Z braku oleju półsyntetycznego lub
syntetycznego, mogą być używane
oleje jakości API SH/SJ (w przypad-
ku silników benzynowych) lub jakości
CD/CF (w przypadku silników
Diesla), w oparciu o plan obsługi w
"Warunkach szczególnych", który
przewiduje skrócone przebiegi
między przeglądami.
Nie wahajcie się zasięgnąć porady w
Punkcie Serwisowym PEUGEOT w
celu zachowania przyjemności
użytkowania i optymalizacji kosztów
obsługi pojazdu.
W przypadku krajów spoza Europy,
prosimy zwracać się do lokalnego
przedstawiciela PEUGEOT.
PRZEGLĄDY PEUGEOT27
R
ęczna skrzynia OBOWIĄZKOWO OBOWIĄZKOWO
biegów ESSO GEAR OIL BV TOTAL TRANSMISSION BV 75W80 PR 9736.41 75W80
Automatyczna OBOWIĄZKOWO
skrzynia biegów ATF 4HP20-AL4 PR 9736.22
Inne produkty homologowane
Wspomaganie układu kierowniczegoFLUIDE DA PR 9730. A1
Płyn hamulcowy PEUGEOT DOT4
Płyn chłodzący PROCOR TM108/GLYSANTIN G33 lub REVKOGEL 2000
OBOWIĄZKOWO Zabezpieczenie–35°C
Page 24 of 184

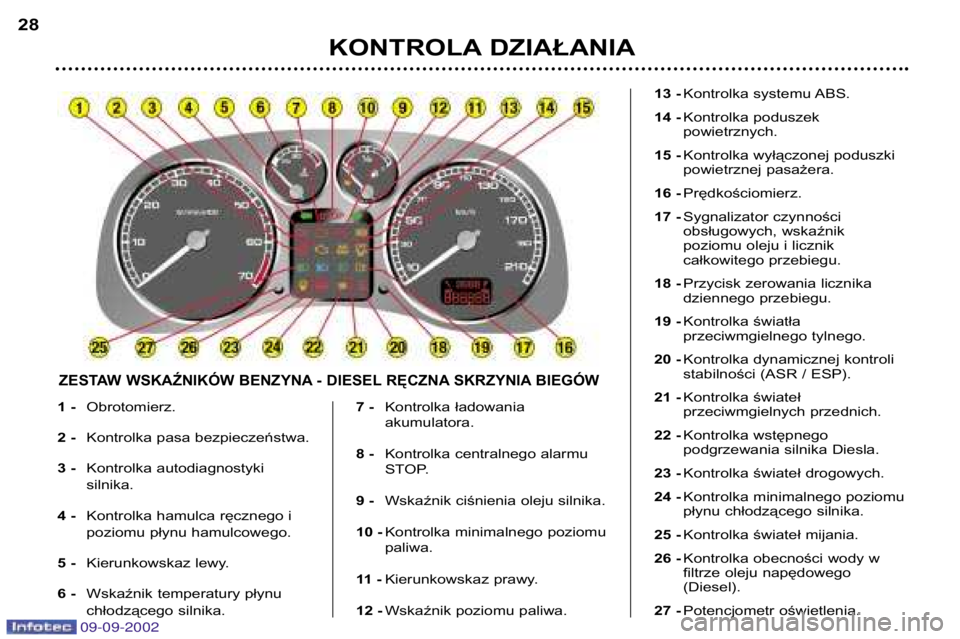

1 -Obrotomierz.
2 - Kontrolka pasa bezpieczeństwa.
3 - Kontrolka autodiagnostyki silnika.
4 - Kontrolka hamulca ręcznego i
poziomu płynu hamulcowego.
5 - Kierunkowskaz lewy.
6 - Wskaźnik temperatury płynu
chłodzącego silnika. 7 -
Kontrolka ładowania akumulatora.
8 - Kontrolka centralnego alarmu
STOP.
9 - Wskaźnik ciśnienia oleju silnika.
10 - Kontrolka minimalnego poziomupaliwa.
11 - Kierunkowskaz prawy.
12 - Wskaźnik poziomu paliwa. 13 -
Kontrolka systemu ABS.
14 - Kontrolka poduszek powietrznych.
15 - Kontrolka wyłączonej poduszki
powietrznej pasażera.
16 - Prędkościomierz.
17 - Sygnalizator czynności
obsługowych, wskaźnik
poziomu oleju i licznik
całkowitego przebiegu.
18 - Przycisk zerowania licznika
dziennego przebiegu.
19 - Kontrolka światła
przeciwmgielnego tylnego.
20 - Kontrolka dynamicznej kontroli
stabilności (ASR / ESP).
21 - Kontrolka świateł
przeciwmgielnych przednich.
22 - Kontrolka wstępnego
podgrzewania silnika Diesla.
23 - Kontrolka świateł drogowych.
24 - Kontrolka minimalnego poziomu
płynu chłodzącego silnika.
25 - Kontrolka świateł mijania.
26 - Kontrolka obecności wody w
filtrze oleju napędowego(Diesel).
27 - Potencjometr oświetlenia.
KONTROLA DZIAŁANIA
28
ZESTAW WSKAŹNIKÓW BENZYNA - DIESEL RĘCZNA SKRZYNIA BIEGÓW
09-09-2002
Page 25 of 184
KONTROLA DZIAŁANIA29
1 -
Obrotomierz.
2 - Kontrolka pasa bezpieczeństwa.
3 - Kontrolka autodiagnostykisilnika.
4 - Kontrolka hamulca ręcznego i
poziomu płynu hamulcowego.
5 - Kierunkowskaz lewy.
6 - Wskaźnik temperatury płynuchłodzącego. 7 -
Kontrolka ładowania akumulatora.
8 - Kontrolka centralnego alarmu
STOP.
9 - Wskaźnik ciśnienia olejusilnikowego.
10 - Kontrolka minimalnego poziomupaliwa.
11 - Kierunkowskaz prawy.
12 - Wskaźnik poziomu paliwa. 13 -
Kontrolka systemu ABS.
14 - Kontrolka poduszek powietrznych.
15 - Kontrolka wyłączonej poduszki
powietrznej pasażera.
16 - Prędkościomierz.
17 - Sygnalizator czynności
obsługowych, wskaźnik
poziomu oleju i licznik
całkowitego przebiegu.
18 - Przycisk zerowania licznika
dziennego przebiegu.
19 - Kontrolka światła
przeciwmgielnego tylnego.
20 - Kontrolka dynamicznej kontroli
stabilności (ASR / ESP).
21 - Kontrolka świateł
przeciwmgielnych przednich.
22 - Kontrolka świateł drogowych.
23 - Kontrolka minimalnego poziomu
płynu chłodzącego silnika.
24 - Kontrolka świateł mijania.
25 - Potencjometr oświetlenia.
26 - Kontrolka programu sport.
27 - Kontrolka programu śnieg.

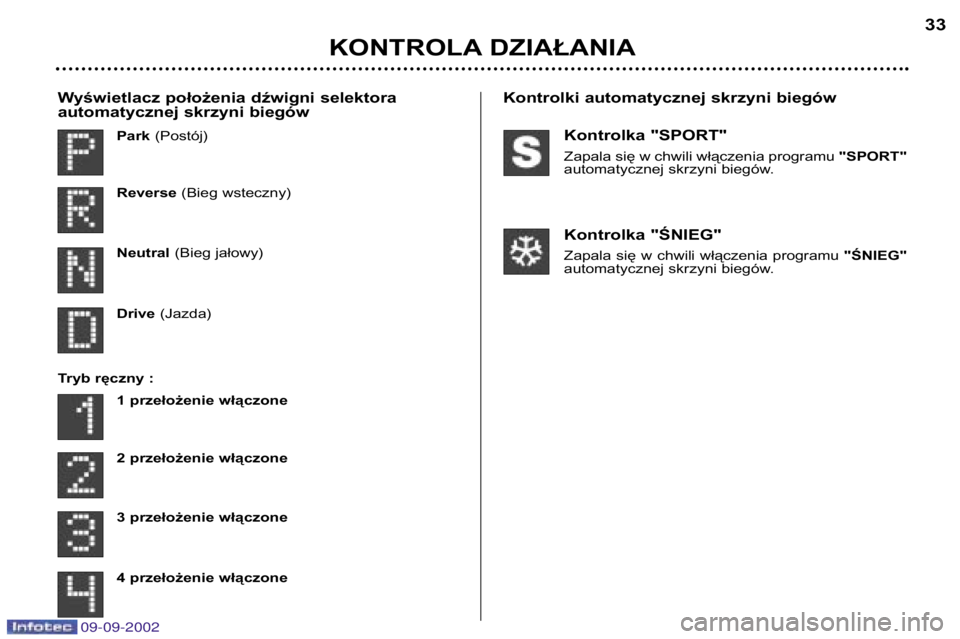

28 - Wskaźnik położenia dźwigni
zmiany biegów.
ZESTAW WSKAŹ NIKîW–BENZYNA AUTOMATYCZNA SKRZYNIA BIEGîW
09-09-2002
Page 26 of 184
Kontrolka minimalnego poziomu płynu chłodzącego silnik
Jest sprzężona z kontrolką centralnego alarmu STOP.
Kontrolka ta zapala się po każdym włączeniu zapłonu na około 3 sekundy.
Zapaleniu tej kontrolki towarzyszy sygnał dźwiękowy i komunikat wyświetlany na ekranie wielofunkcyjnym "Uzupełnić poziom płynu chłodzącego silnik" .
Należy koniecznie zatrzymać pojazd.

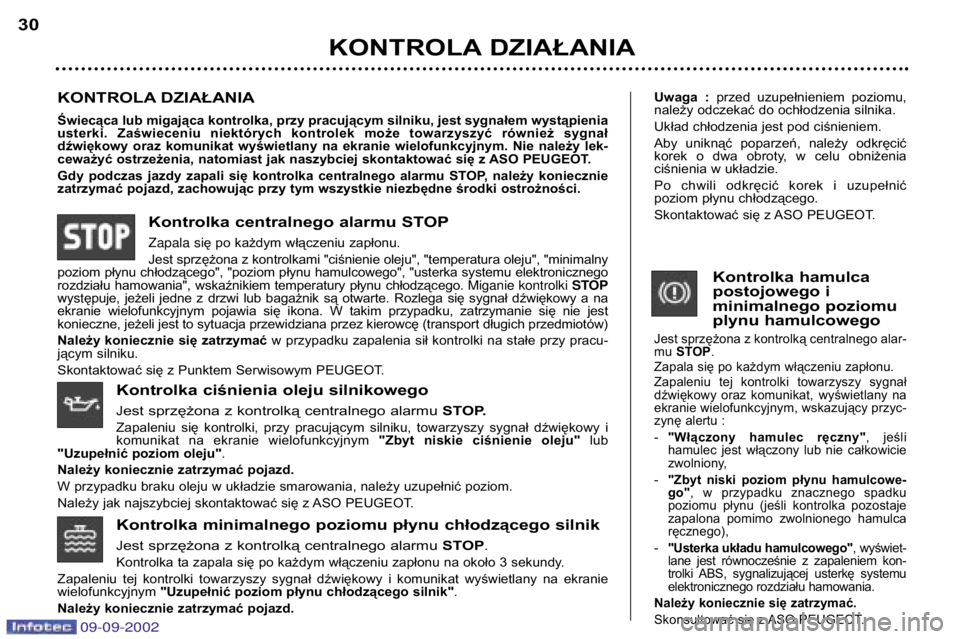

Kontrolka centralnego alarmu STOP
Zapala si ę po każdym włączeniu zapłonu.
Jest sprzężona z kontrolkami "ciśnienie oleju", "temperatura oleju", "minimalny
poziom płynu chłodzącego", "poziom płynu hamulcowego", "usterka systemu elektronicznego
rozdziału hamowania", wskaźnikiem temperatury płynu chłodzącego. Miganie kontrolkiSTOP
wyst ępuje, jeżeli jedne z drzwi lub bagażnik są otwarte. Rozlega się sygnał dźwiękowy a na
ekranie wielofunkcyjnym pojawia się ikona. W takim przypadku, zatrzymanie się nie jest
konieczne, jeżeli jest to sytuacja przewidziana przez kierowcę (transport długich przedmiotów)
Należy koniecznie się zatrzymać w przypadku zapalenia sił kontrolki na stałe przy pracu-
jącym silniku.
Skontaktować się z Punktem Serwisowym PEUGEOT.
Kontrolka ciśnienia oleju silnikowego
Jest sprzężona z kontrolką centralnego alarmu STOP.
Zapaleniu się kontrolki, przy pracującym silniku, towarzyszy sygnał dźwiękowy i
komunikat na ekranie wielofunkcyjnym "Zbyt niskie ciśnienie oleju" lub
"Uzupełnić poziom oleju" .
Należy koniecznie zatrzymać pojazd.
W przypadku braku oleju w układzie smarowania, należy uzupełnić poziom.
Należy jak najszybciej skontaktować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
Świecąca lub migająca kontrolka, przy pracującym silniku, jest sygnałem wystąpienia
usterki. Zaświeceniu niektórych kontrolek może towarzyszyć również sygnał
dźwiękowy oraz komunikat wyświetlany na ekranie wielofunkcyjnym. Nie należy lek-
ceważyć ostrzeżenia, natomiast jak naszybciej skontaktować się z ASO PEUGEOT.
Gdy podczas jazdy zapali się kontrolka centralnego alarmu STOP, należy koniecznie
zatrzymać pojazd, zachowując przy tym wszystkie niezbędne środki ostrożności. Uwaga :
przed uzupełnieniem poziomu,
należy odczekać do ochłodzenia silnika.
Układ chłodzenia jest pod ciśnieniem.
Aby uniknąć poparzeń, należy odkręcić
korek o dwa obroty, w celu obniżenia
ciśnienia w układzie.
Po chwili odkręcić korek i uzupełnić
poziom płynu chłodzącego.
Skontaktować się z ASO PEUGEOT.
Kontrolka hamulca
postojowego i
minimalnego poziomu
plynu hamulcowego
Jest sprzężona z kontrolką centralnego alar- mu STOP .
Zapala się po każdym włączeniu zapłonu.
Zapaleniu tej kontrolki towarzyszy sygnał
dźwiękowy oraz komunikat, wyświetlany na
ekranie wielofunkcyjnym, wskazujący przyc-
zynę alertu : - "Włączony hamulec ręczny" , jeśli
hamulec jest włączony lub nie całkowicie
zwolniony,
- "Zbyt niski poziom płynu hamulcowe-go" , w przypadku znacznego spadku
poziomu płynu (jeśli kontrolka pozostaje
zapalona pomimo zwolnionego hamulcaręcznego),
- "Usterka układu hamulcowego" , wyświet-
lane jest równocześnie z zapaleniem kon-
trolki ABS, sygnalizującej usterkę systemu
elektronicznego rozdziału hamowania.
Należy koniecznie się zatrzymać.
Skonsultować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
30
09-09-2002
Page 27 of 184

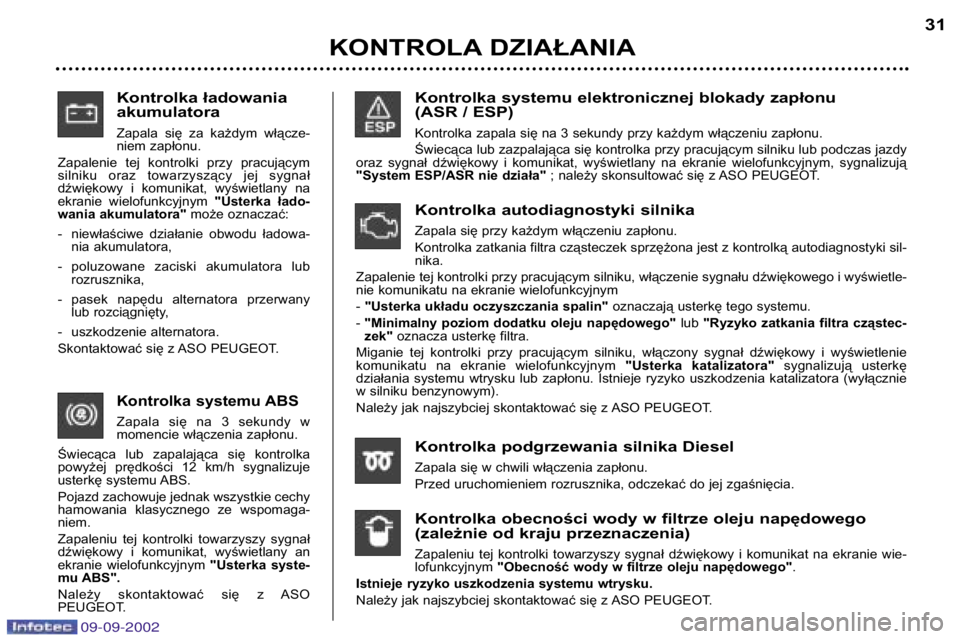

Kontrolka ładowania akumulatora
Zapala się za każdym włącze-
niem zapłonu.
Zapalenie tej kontrolki przy pracującym
silniku oraz towarzyszący jej sygnał
dźwiękowy i komunikat, wyświetlany na
ekranie wielofunkcyjnym "Usterka łado-
wania akumulatora" może oznaczać:
- niewłaściwe działanie obwodu ładowa- nia akumulatora,
- poluzowane zaciski akumulatora lub rozrusznika,
- pasek napędu alternatora przerwany lub rozciągnięty,
- uszkodzenie alternatora.
Skontaktować się z ASO PEUGEOT.
Kontrolka systemu ABS
Zapala się na 3 sekundy w
momencie włączenia zapłonu.
Świecąca lub zapalająca się kontrolka
powyżej prędkości 12 km/h sygnalizuje
usterkę systemu ABS.
Pojazd zachowuje jednak wszystkie cechy
hamowania klasycznego ze wspomaga-niem.
Zapaleniu tej kontrolki towarzyszy sygnał
dźwiękowy i komunikat, wyświetlany an
ekranie wielofunkcyjnym "Usterka syste-
mu ABS".
Należy skontaktować się z ASO
PEUGEOT.
Kontrolka systemu elektronicznej blokady zapłonu
(ASR / ESP)
Kontrolka zapala się na 3 sekundy przy każdym włączeniu zapłonu.
Świecąca lub zazpalająca się kontrolka przy pracującym silniku lub podczas jazdy
oraz sygnał dźwiękowy i komunikat, wyświetlany na ekranie wielofunkcyjnym, sygnalizują
"System ESP/ASR nie działa" ; należy skonsultować się z ASO PEUGEOT.
Kontrolka podgrzewania silnika Diesel
Zapala się w chwili włączenia zapłonu.
Przed uruchomieniem rozrusznika, odczekać do jej zgaśnięcia.
Kontrolka obecności wody w filtrze oleju napędowego
(zależnie od kraju przeznaczenia)
Zapaleniu tej kontrolki towarzyszy sygnał dźwiękowy i komunikat na ekranie wie- lofunkcyjnym "Obecność wody w filtrze oleju napędowego" .
Istnieje ryzyko uszkodzenia systemu wtrysku.
Należy jak najszybciej skontaktować się z ASO PEUGEOT.
Kontrolka autodiagnostyki silnika
Zapala się przy każdym włączeniu zapłonu.
Kontrolka zatkania filtra cząsteczek sprzężona jest z kontrolką autodiagnostyki sil- nika.
Zapalenie tej kontrolki przy pracującym silniku, włączenie sygnału dźwiękowego i wyświetle-
nie komunikatu na ekranie wielofunkcyjnym - "Usterka układu oczyszczania spalin" oznaczają usterkę tego systemu.
- "Minimalny poziom dodatku oleju napędowego" lub "Ryzyko zatkania filtra cząstec-
zek" oznacza usterkę filtra.
Miganie tej kontrolki przy pracującym silniku, włączony sygnał dźwiękowy i wyświetlenie
komunikatu na ekranie wielofunkcyjnym "Usterka katalizatora"sygnalizują usterkę
działania systemu wtrysku lub zapłonu. Istnieje ryzyko uszkodzenia katalizatora (wyłącznie
w silniku benzynowym).
Należy jak najszybciej skontaktować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA 31
09-09-2002
Page 28 of 184
Kontrolka minimalnego poziomu paliwa
Kontrolka ta zapala się na 3 sekundy w chwili włączenia zapłonu.
Zapaleniu kontrolki, przy pracującym silniku, towarzyszy sygnał
dźwiękowy oraz komunikat, wyświetlony na ekranie wielofunkcyjnym
"Niski poziom paliwa" .
W chwili zapalenia kontrolki, zasięgwynosi około 50 km(pojemność zbiornika paliwa
ok.60 litrów).
Miganie kontrolki sygnalizuje usterkę wskaźnika poziomu paliwa.
Należy skontaktować się z ASO PEUGEOT.

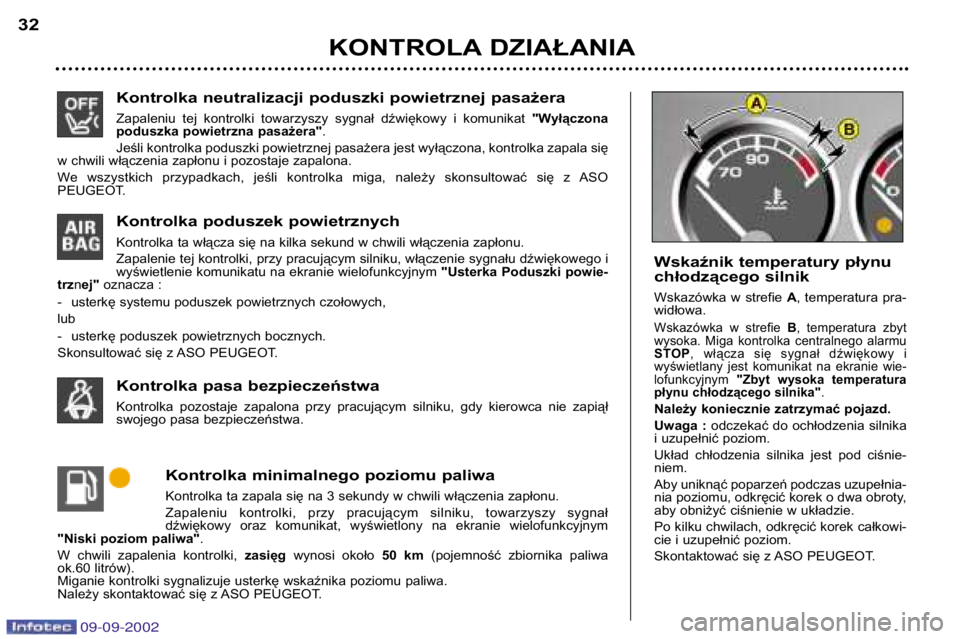

Kontrolka neutralizacji poduszki powietrznej pasażera
Zapaleniu tej kontrolki towarzyszy sygnał dźwiękowy i komunikat "Wyłączona
poduszka powietrzna pasażera" .
Jeśli kontrolka poduszki powietrznej pasażera jest wyłączona, kontrolka zapala się
w chwili włączenia zapłonu i pozostaje zapalona.
We wszystkich przypadkach, jeśli kontrolka miga, należy skonsultować się z ASO
PEUGEOT.
Kontrolka pasa bezpieczeństwa
Kontrolka pozostaje zapalona przy pracującym silniku, gdy kierowca nie zapiął
swojego pasa bezpieczeństwa.
Kontrolka poduszek powietrznych
Kontrolka ta włącza się na kilka sekund w chwili włączenia zapłonu.
Zapalenie tej kontrolki, przy pracującym silniku, włączenie sygnału dźwiękowego i
wyświetlenie komunikatu na ekranie wielofunkcyjnym "Usterka Poduszki powie-
trz nej" oznacza :
- usterkę systemu poduszek powietrznych czołowych, lub
- usterkę poduszek powietrznych bocznych.
Skonsultować się z ASO PEUGEOT.
Wskaźnik temperatury płynu
chłodzącego silnik
Wskazówka w strefie A, temperatura pra-
widłowa.
Wskazówka w strefie B, temperatura zbyt
wysoka. Miga kontrolka centralnego alarmu
STOP , włącza się sygnał dźwiękowy i
wyświetlany jest komunikat na ekranie wie-lofunkcyjnym "Zbyt wysoka temperatura
płynu chłodzącego silnika" .
Należy koniecznie zatrzymać pojazd.
Uwaga :odczekać do ochłodzenia silnika
i uzupełnić poziom.
Układ chłodzenia silnika jest pod ciśnie- niem.
Aby uniknąć poparzeń podczas uzupełnia-
nia poziomu, odkręcić korek o dwa obroty,
aby obniżyć ciśnienie w układzie.
Po kilku chwilach, odkręcić korek całkowi-
cie i uzupełnić poziom.
Skontaktować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
32
09-09-2002
Page 29 of 184
Kontrolka minimalnego poziomu paliwa
Kontrolka ta zapala się na 3 sekundy w chwili włączenia zapłonu.
Zapaleniu kontrolki, przy pracującym silniku, towarzyszy sygnał
dźwiękowy oraz komunikat, wyświetlony na ekranie wielofunkcyjnym
"Niski poziom paliwa" .
W chwili zapalenia kontrolki, zasięgwynosi około 50 km(pojemność zbiornika paliwa
ok.60 litrów).
Miganie kontrolki sygnalizuje usterkę wskaźnika poziomu paliwa.
Należy skontaktować się z ASO PEUGEOT.
Kontrolka neutralizacji poduszki powietrznej pasażera
Zapaleniu tej kontrolki towarzyszy sygnał dźwiękowy i komunikat "Wyłączona
poduszka powietrzna pasażera" .
Jeśli kontrolka poduszki powietrznej pasażera jest wyłączona, kontrolka zapala się
w chwili włączenia zapłonu i pozostaje zapalona.
We wszystkich przypadkach, jeśli kontrolka miga, należy skonsultować się z ASO
PEUGEOT.
Kontrolka pasa bezpieczeństwa
Kontrolka pozostaje zapalona przy pracującym silniku, gdy kierowca nie zapiął
swojego pasa bezpieczeństwa.
Kontrolka poduszek powietrznych
Kontrolka ta włącza się na kilka sekund w chwili włączenia zapłonu.
Zapalenie tej kontrolki, przy pracującym silniku, włączenie sygnału dźwiękowego i
wyświetlenie komunikatu na ekranie wielofunkcyjnym "Usterka Poduszki powie-
trz nej" oznacza :
- usterkę systemu poduszek powietrznych czołowych, lub
- usterkę poduszek powietrznych bocznych.
Skonsultować się z ASO PEUGEOT.
Wskaźnik temperatury płynu
chłodzącego silnik
Wskazówka w strefie A, temperatura pra-
widłowa.
Wskazówka w strefie B, temperatura zbyt
wysoka. Miga kontrolka centralnego alarmu
STOP , włącza się sygnał dźwiękowy i
wyświetlany jest komunikat na ekranie wie-lofunkcyjnym "Zbyt wysoka temperatura
płynu chłodzącego silnika" .
Należy koniecznie zatrzymać pojazd.
Uwaga :odczekać do ochłodzenia silnika
i uzupełnić poziom.
Układ chłodzenia silnika jest pod ciśnie- niem.
Aby uniknąć poparzeń podczas uzupełnia-
nia poziomu, odkręcić korek o dwa obroty,
aby obniżyć ciśnienie w układzie.
Po kilku chwilach, odkręcić korek całkowi-
cie i uzupełnić poziom.
Skontaktować się z ASO PEUGEOT.
KONTROLA DZIAŁANIA
32
09-09-2002
Page 30 of 184
Kontrolka "SPORT"
Zapala się w chwili włączenia programu "SPORT"
automatycznej skrzyni biegów.
Kontrolka "ŚNIEG"
Zapala się w chwili włączenia programu "ŚNIEG"
automatycznej skrzyni biegów.
Park
(Postój)
Reverse (Bieg wsteczny)
Neutral (Bieg jałowy)
Drive (Jazda)
Tryb ręczny : 1 przełożenie włączone
2 przełożenie włączone
3 przełożenie włączone
4 przełożenie włączone
KONTROLA DZIAŁANIA 33
Wyświetlacz położenia dźwigni selektora
automatycznej skrzyni biegów Kontrolki automatycznej skrzyni biegów
09-09-2002
