Peugeot 307 CC 2003.5 Instrukcja Obsługi (in Polish)

15-12-2003
INFORMACJE PRAKTYCZNE
138
Kierunkowskazy boczne
(WY 5 W bursztynowe).
Przesunąć obudowę do przodu i
wyjąć zespół kierunkowskazu.
 Przytrzymać za złącze i obrócić o
jedną czwartą obrotu przezroc-
zystą obudowę.
 Wymienić żarówkę. Światła tylne
1 - Światła stop (diody).
2 - Światła pozycyjne (diody).
3 - Kierunkowskazy (P 21W).
4 - Światła cofania (P 21W), prawa
strona.
Światło przeciwmgielne
(P 21 W), lewa strona. Kierunkowskazy
wyjąć 3 śruby wykładziny
bagażnika z odpowiedniej strony,
aby uzyskać tym samym dostęp
do świateł (wykorzystać końcówkę
Torx TM
20 przyrządu C umieszczo-
nego w kieszonce dokumentacjisamochodu),
 wyciągnąć nakrętki mocowania
światła wewnątrz bagażnika,
 zdemontować światło,
 odkręcić o jedną czwartą obrotu
obudowę żarówki 5.
 wyciągnąć obudowę żarówek,
 wymienić uszkodzoną żarówkę.
Uwaga : Podczas ponownego
montażu, zwrócić uwagę na pra-
widłowe założenie obudowy żarówek
i świateł.
Żarówki bursztynowe
(kierunkowskazy przed-
nie i boczne), muszą być
wymieniane na żarówki o
tych samych parame-
trach i identycznym kolorze.
Wszelkie interwencje
dotyczące świateł diodo-
wych powinny być wyko-
nywane przez ASO
PEUGEOT.

15-12-2003
INFORMACJE PRAKTYCZNE139

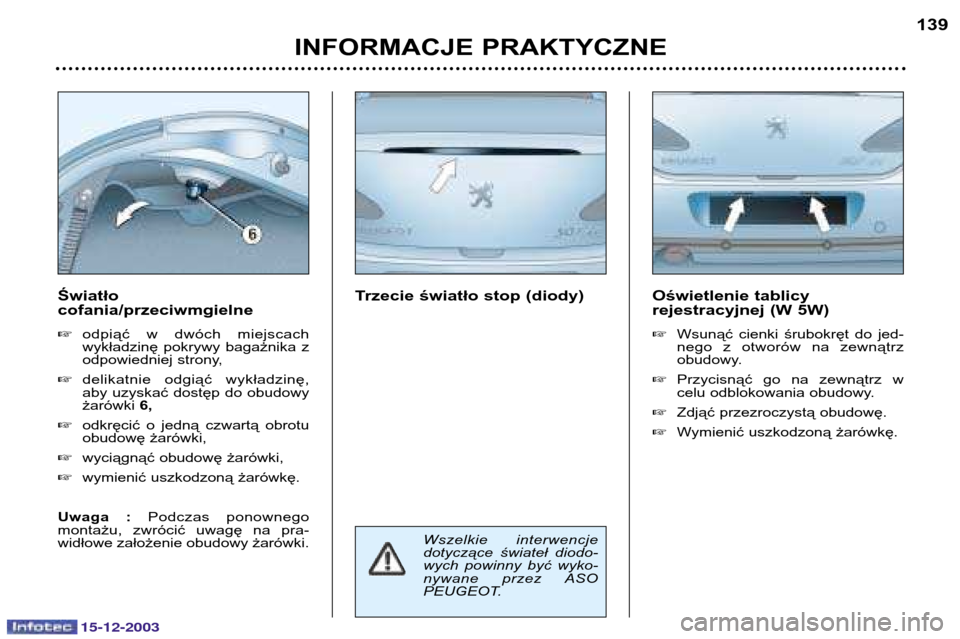

Oświetlenie tablicy
rejestracyjnej (W 5W)
Wsunąć cienki śrubokręt do jed-
nego z otworów na zewnątrz
obudowy.
 Przycisnąć go na zewnątrz w
celu odblokowania obudowy.
 Zdjąć przezroczystą obudowę.
 Wymienić uszkodzoną żarówkę.
Trzecie światło stop (diody)
Światło cofania/przeciwmgielne  odpiąć w dwóch miejscach
wykładzinę pokrywy bagażnika z
odpowiedniej strony,
 delikatnie odgiąć wykładzinę,
aby uzyskać dostęp do obudowyżarówki 6,
 odkręcić o jedną czwartą obrotu
obudowę żarówki,
 wyciągnąć obudowę żarówki,
 wymienić uszkodzoną żarówkę.
Uwaga : Podczas ponownego
montażu, zwrócić uwagę na pra-
widłowe założenie obudowy żarówki.
Wszelkie interwencje
dotyczące świateł diodo-
wych powinny być wyko-
nywane przez ASO
PEUGEOT.

INFORMACJE PRAKTYCZNE
140

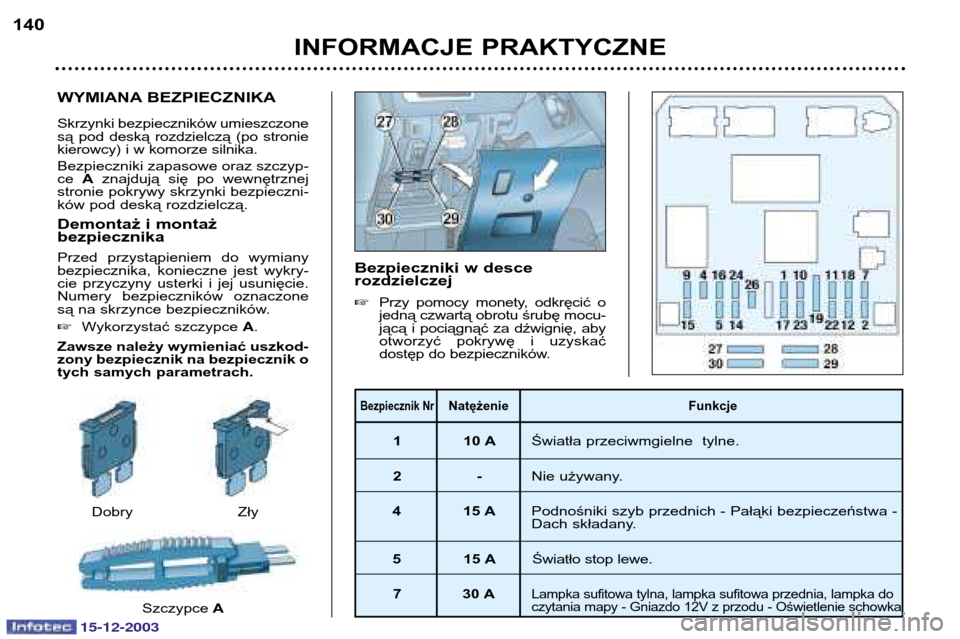

WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników umieszczone
są pod deską rozdzielczą (po stronie
kierowcy) i w komorze silnika. Bezpieczniki zapasowe oraz szczyp- ce
Aznajdują się po wewnętrznej
stronie pokrywy skrzynki bezpieczni-
ków pod deską rozdzielczą.
Demontaż i montaż bezpiecznika
Przed przystąpieniem do wymiany
bezpiecznika, konieczne jest wykry-
cie przyczyny usterki i jej usunięcie.
Numery bezpieczników oznaczone
są na skrzynce bezpieczników.  Wykorzystać szczypce A.
Zawsze należy wymieniać uszkod-
zony bezpiecznik na bezpiecznik o
tych samych parametrach. Bezpieczniki w descerozdzielczej
Przy pomocy monety, odkręcić o
jedną czwartą obrotu śrubę mocu-
jącą i pociągnąć za dźwignię, aby
otworzyć pokrywę i uzyskać
dostęp do bezpieczników.
Bezpiecznik Nr Natężenie Funkcje
1 10 A Światła przeciwmgielne tylne.
2- Nie używany.
4 15 A Podnośniki szyb przednich - Pałąki bezpieczeństwa -
Dach składany.
5 15 A Światło stop lewe.
7 30 A
Lampka sufitowa tylna, lampka sufitowa przednia, lampka do
czytania mapy - Gniazdo 12V z przodu - Oświetlenie schowka
Dobry
Szczypce AZły
15-12-2003

15-12-2003
INFORMACJE PRAKTYCZNE
142

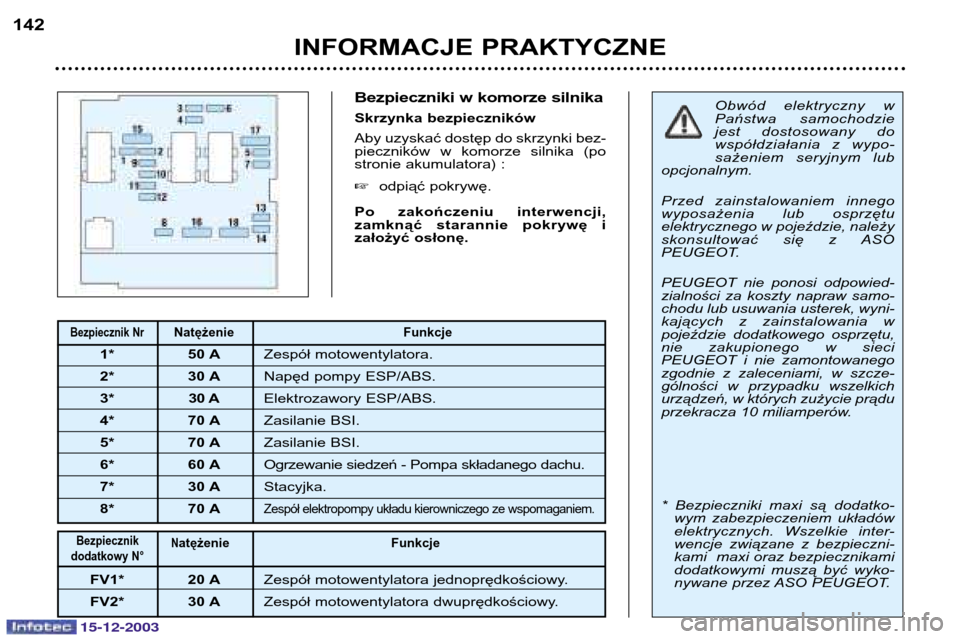

Bezpieczniki w komorze silnika
Skrzynka bezpieczników
Aby uzyskać dostęp do skrzynki bez-
pieczników w komorze silnika (po
stronie akumulatora) :
odpiąć pokrywę.
Po zakończeniu interwencji,
zamknąć starannie pokrywę i
założyć osłonę.
Bezpiecznik Nr Natężenie Funkcje
1* 50 A Zespół motowentylatora.
2* 30 A Napęd pompy ESP/ABS.
3* 30 A Elektrozawory ESP/ABS.
4* 70 A Zasilanie BSI.
5* 70 A Zasilanie BSI.
6* 60 A Ogrzewanie siedzeń - Pompa składanego dachu.
7* 30 A Stacyjka.
8* 70 A
Zespół elektropompy układu kierowniczego ze wspomaganiem.
Natężenie Funkcje
FV1* 20 A Zespół motowentylatora jednoprędkościowy.
FV2* 30 A Zespół motowentylatora dwuprędkościowy.
Obwód elektryczny w
Państwa samochodzie
jest dostosowany do
współdziałania z wypo-
sażeniem seryjnym lub
opcjonalnym.
Przed zainstalowaniem innego
wyposażenia lub osprzętu
elektrycznego w pojeździe, należy
skonsultować się z ASO
PEUGEOT.
PEUGEOT nie ponosi odpowied-
zialności za koszty napraw samo-
chodu lub usuwania usterek, wyni-
kających z zainstalowania w
pojeździe dodatkowego osprzętu,
nie zakupionego w sieci
PEUGEOT i nie zamontowanego
zgodnie z zaleceniami, w szcze-
gólności w przypadku wszelkich
urządzeń, w których zużycie prądu
przekracza 10 miliamperów.
* Bezpieczniki maxi są dodatko- wym zabezpieczeniem układów
elektrycznych. Wszelkie inter-
wencje związane z bezpieczni-
kami maxi oraz bezpiecznikami
dodatkowymi muszą być wyko-
nywane przez ASO PEUGEOT.
Bezpiecznik
dodatkowy N°

15-12-2003
INFORMACJE PRAKTYCZNE143
Bezpiecznik Nr
Natężenie Funkcje
1 10 AStycznik świateł cofania automatycznej skrzyni biegów - Sterowanie przekaźnikiem blokady
rozruchu automatycznej skrzyni biegów - Stycznik świateł cofania ręcznej skrzyni biegów -
Czujnik prędkości pojazdu.
2 15 A Elektrozawór kanistra - Pompa paliwa.
3 10 A Kalkulator układu kierowniczego ze wspomaganiem - Kalkulator ABS lub ESP.
4 10 A Kalkulator wtrysku - Sterowanie przekaźnika zespołu motowentylatora - Sterowanie przekaźnika
ogrzewania dodatkowego - Kalkulator automatycznej skrzyni biegów - Sekwencyjne sterowanie
automatyczną skrzynią biegów - Przekaźnik shiftlock automatycznej skrzyni biegów.
5- Nie używany
6 15 A Reflektory przeciwmgielne przednie.
7 20 A Pompa spryskiwacza reflektorów.
8 20 A Sterowanie przekaźnika zespołu motowentylatora - Zasilanie kalkulatora silnika.
9 15 A Światło mijania lewe.
10 15 A Światło mijania prawe.
11 10 A Światło drogowe prawe
12 10 A Światło drogowe lewe.
13 15 A Sygnał dźwiękowy.
14 10 A Pompa spryskiwacza szyb.
15 30 A Sondy lambda - Elektrozawór EGR - Cewka zapłonowa - Zasilanie wtryskiwaczy.
16 30 A Pompa powietrza w silniku benzynowym z automatyczną skrzynia biegów.
17 30 A Mała / duża prędkość pracy wycieraczki przedniej.
18 40 A Dmuchawa klimatyzacji.

INFORMACJE PRAKTYCZNE
140
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników umieszczone
są pod deską rozdzielczą (po stronie
kierowcy) i w komorze silnika. Bezpieczniki zapasowe oraz szczyp- ce
Aznajdują się po wewnętrznej
stronie pokrywy skrzynki bezpieczni-
ków pod deską rozdzielczą.
Demontaż i montaż bezpiecznika
Przed przystąpieniem do wymiany
bezpiecznika, konieczne jest wykry-
cie przyczyny usterki i jej usunięcie.
Numery bezpieczników oznaczone
są na skrzynce bezpieczników.  Wykorzystać szczypce A.
Zawsze należy wymieniać uszkod-
zony bezpiecznik na bezpiecznik o
tych samych parametrach. Bezpieczniki w descerozdzielczej
Przy pomocy monety, odkręcić o
jedną czwartą obrotu śrubę mocu-
jącą i pociągnąć za dźwignię, aby
otworzyć pokrywę i uzyskać
dostęp do bezpieczników.
Bezpiecznik Nr Natężenie Funkcje
1 10 A Światła przeciwmgielne tylne.
2- Nie używany.
4 15 A Podnośniki szyb przednich - Pałąki bezpieczeństwa -
Dach składany.
5 15 A Światło stop lewe.
7 30 A
Lampka sufitowa tylna, lampka sufitowa przednia, lampka do
czytania mapy - Gniazdo 12V z przodu - Oświetlenie schowka
Dobry
Szczypce AZły
15-12-2003

15-12-2003
INFORMACJE PRAKTYCZNE141
* Bezpieczniki umieszczone na pokrywie skrzynki bezpieczników.
Bezpiecznik Nr Natężenie Funkcja
9 30 AElektryczne podnośniki szyb przednich - automatyczne elektryczne podnośniki szyb przednich.
10 15 A Złącze diagnostyczne - Złącze 12V tylne - Hak.
11 20 A Radioodtwarzacz - Ekran wielofunkcyjny - Sterowanie przy kierownicy - Automatyczna
skrzynia biegów - Kalkulator składanego dachu.
12 10 A Światła pozycyjne przednie prawe i tylne prawe - Oświetlenie tablicy rejestracyjnej i zasila-
nie haka holowniczego - Oświetlenie przełączników centralnego zamka/alarmu/świateł awa-
ryjnych/ESP - Oświetlenie panelu sterowania klimatyzacji/ popielniczki - Oświetlenie
przełączników ogrzewania przednich siedzeń/automatycznej skrzyni biegów - Zapalniczka.
14 30 A Sterowanie zamykaniem/otwieraniem drzwi i pokryw - Sterowanie super zamkiem.
15 30 A Impulsowe elektryczne podnośniki szyb tylnych - Silnik przegubowej zasłony.
16 10 A Kalkulator sterowania silnika -Alarm - Przełączniki przy kierownicy -Poduszki powietrzne.
17 10 A Światło stop tylne prawe - trzecie światło stop.
18 10 A Złącze diagnostyczne - Przełączniki przy kierownicy - Lusterko elektrochromatyczne - Styczniki
pedału hamulca i sprzęgła - Stycznik poziomu płynu chłodzącego - Drugi stycznik pedału hamulca.
19 30 A Zwora PARC.
22 10 A
Światła pozycyjne lewe przednie i lewe tylne - Oświetlenie tablicy rejestracyjnej i zasilanie haka holowniczego.
23 15 A Syrena alarmu - Czujnik pojemnościowy alarmu.
24 15 A Zestaw wskaźników - Radioodtwarzacz - Ekran wielofunkcyjny - Klimatyzacja - Pomoc przy
parkowaniu tyłem - Czujnik deszczu / oświetlenia.
26 30 A Tylna szyba ogrzewana.
27* 20 A Ogrzewane siedzenia.
28* 40 A Pompa składanego dachu.
29* 10 A Poduszki powietrzne.
30* 10 A Pałąki bezpieczeństwa.

15-12-2003
INFORMACJE PRAKTYCZNE
144
WYMIANA PIÓRA WYCIERACZKI
Szczególne położenie
wycieraczek przedniej szyby
Po upływie mniej niż jednej minuty
od wyłączenia zapłonu, przesunąć
dźwignię wycieraczek w celu usta-
wienia ich pośrodku szyby przed-
niej (pozycja serwisowa).
Wymiana pióra  Unieść ramię wycieraczki, a
następnie odpiąć pióro i zdjąć.
 Założyć nowe pióro i położyć
ramię wycieraczki.
Uwaga : najkrótsze pióro należy
montować na ramię wycieraczki po
prawej stronie pojazdu.
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć
zapłon i przesunąć dźwignię
sterowania wycieraczkami. TRYB EKONOMICZNY
Po wyłączeniu silnika, klucz w
pozycji akcesoriów, niektóre funkcje
(wycieraczki, podnośniki szyb,
lampki sufitowe, radioodtwarzacz,
itd.) są dostępne przez trzydzieści
minut, aby nie spowodować rozłado-
wania akumulatora.
Po upływie tych 30 minut, na ekranie
wielofunkcyjnym pojawia się komuni-kat
"Tryb ekonomiczny włączony"
i aktywne funkcje zostają przełączo-
ne w tryb czuwania.
Aby powrócić do trybu normalnego wszystkich funkcji, należy uruchomić
silnik i pozostawić włączony przez
kilka sekund. FUNKCJA CZUWANIA
W pojeździe znajdującym się w
ruchu, niektóre funkcje (klimatyzac-
ja, ogrzewanie tylnej szyby, itd.)
mogą być czasowo wyłączone, w
zależności od stanu akumulatora.
Ponowne ich przywrócenie do
normalnego stanu odbywa się auto-
matycznie, o ile umożliwia to stanakumulatora.
Uwaga :
ryzykując rozładowanie
akumulatora, możliwe jest ręczne
przywrócenie wyłączonych funkcji.
Rozładowany akumulator
uniemożliwia rozruch sil-nika

15-12-2003
INFORMACJE PRAKTYCZNE145
AKUMULATOR
Aby naładować akumulator za pomocą prostownika, należy:
- odłączyć akumulator,
- przestrzegać instrukcji podanych przez producenta prostownika,
- podłączyć zaczynając od zacisku (-),
- sprawdzić stan zacisków. Jeśli pokryte są białawym lub zielonkawym nalotem
należy je zdjąć i przeczyścić.
Aby uruchomić pojazd z innego akumulatora należy:
- podłączyć czerwony przewód do końcówek (+) obydwu akumulatorów,
- jeden koniec przewodu zielonego lub czarnego podłączyć do końcówki (-) akumulatora pomocniczego,
- drugi koniec przewodu zielonego lub czarnego podłączyć do masy pojazdu uruchamianego, jak najdalej od akumulatora.
Włączyć rozrusznik, nie wyłączać silnika.
Poczekać, aż silnik powróci na wolne obroty i odłączyć przewody.
W przypadku dłuższego, przekraczającego jeden miesiąc, postoju samochodu, zaleca się odłączać akumulator.- Przed przystąpieniemdo odłączenia akumula-
tora, po wyłączeniu
zapłonu należy odcze-
kać 2 minuty.
- Nie zdejmować klem podczas pracy silnika.
- Nie ładować akumulatora bez wcześniejszego odłączenia
obydwu klem.
- Przed odłączeniem akumulato- ra, należy zamknąćszyby,
składany .dach oraz drzwi.
Jeżeli po ponownym podłącze-
niu akumulatora, szyby działają
nieodpowiednio, trzeba jeponownie inicjalizować. (zobacz
rozdziały "Reinicjalizacja
podnośników.szyb" i
"Reinicjalizacja automatyczne-
go uchylania szyb drzwi").
- Po podłączeniu akumulatora należy włączyć zapłon i odcze-
kać 1 minutę zanim włączymy
rozrusznik, jest to czas
niezbędny do in icjalizacji sys-
temów elektronicznych. W razie
wystąpienia jakichkolwiek pro-
blemów należy skontaktować
się z ASO PEUGEOT.

15-12-2003
INFORMACJE PRAKTYCZNE
146
HOLOWANIE WASZEGO POJAZDU
Bez podnoszenia (cztery koła na ziemi)
Należy zawsze stosować pręt holowniczy.

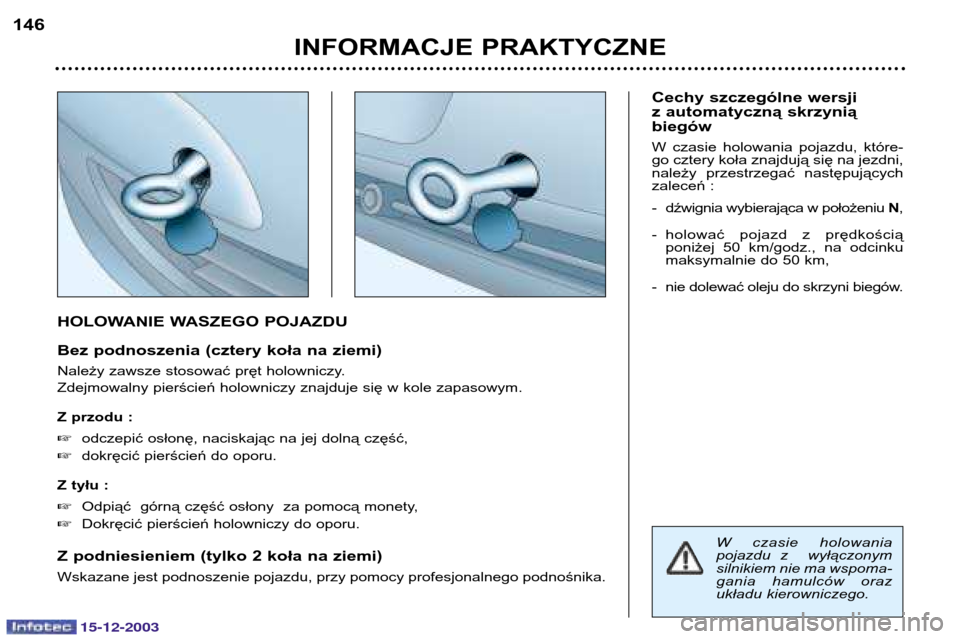

Zdejmowalny pierścień holowniczy znajduje się w kole zapasowym.
Z przodu :
odczepić osłonę, naciskając na jej dolną część,
 dokręcić pierścień do oporu.
Z tyłu : Odpiąć górną część osłony za pomocą monety,
 Dokręcić pierścień holowniczy do oporu.
Z podniesieniem (tylko 2 koła na ziemi)
Wskazane jest podnoszenie pojazdu, przy pomocy profesjonalnego podnośnika. Cechy szczególne wersji
z automatyczną skrzynią biegów
W czasie holowania pojazdu, które-
go cztery koła znajdują się na jezdni,
należy przestrzegać następujących
zaleceń :
- dźwignia wybierająca w położeniu
N,
- holować pojazd z prędkością poniżej 50 km/godz., na odcinku
maksymalnie do 50 km,
- nie dolewać oleju do skrzyni biegów.
W czasie holowania
pojazdu z wyłączonym
silnikiem nie ma wspoma-
gania hamulców oraz
układu kierowniczego.
