Peugeot 307 CC 2003 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2003, Model line: 307 CC, Model: Peugeot 307 CC 2003Pages: 167, PDF Dimensioni: 2.03 MB
Page 31 of 167
22-09-2003
LA 307 CC IN DETTAGLIO35
DISPLAY
MULTIFUNZIONE Presentazione Display monocromatico B Consente di ottenere le seguenti informazioni:
Ð ora,
Ð data,
Ð temperatura esterna (il simbolo ¡
C
lampeggia in caso di rischio di ghiaccio),
Ð funzioni dell'autoradio,
Ð controllo delle aperture (porte, cofano motore, ecc.),
Ð i messaggi di allarme (es. "Anomalia carica batteria") o i messaggi d'informazione (es."Airbag passeggero disattivato")visualizzati in modo temporaneopossono essere cancellati premendoil pulsante 1o 2,
Ð computer di bordo (vedi capitolo corrispondente). Display monocromatico CT edisplay a colori DT
Questi due sistemi sono comandatidalla tastiera del
radiotelefono RT3 .
Consentono di visualizzare:
Ð l'ora
Ð la data
Ð la temperatura esterna (in caso di rischio di ghiaccio, si un messaggio)
Ð le schermate relative all'autoradio (radio, CD, ecc.)
Ð le schermate dei sistemi telematici (telefono, servizi, ecc.),
Ð il controllo delle aperture (porte, cofano motore, ecc.)
Ð i messaggi di allarme (es. "Livello benzina scarso", e stato delle fun-zioni del veicolo (es. "Airbag pas-seggero disattivato" visualizzati inmodo temporaneo
Ð la schermata del computer di bordo (vedi capitolo corrispondente)
Ð le schermate del sistema di guida imbarcato (vedi capitolo corrispon-dente).
Osservazione: per poter usare
tutte le funzioni del sistema, si di-
spone di due CD-Rom: il CD-Rom"Configurazione", che contiene ilsoftware e le varie lingue di visualiz-zazione e di informazione vocale; ilCD-Rom "Navigazione", che contie-ne i dati cartografici del sistema diguida imbarcato. Display monocromatico CT Men Premere il tasto
"MENU"del
Radiotelefono RT3 per accedere al men e scegliere una
delle seguenti applicazioni:
Ð navigazione - guida (vedi capitolo "Sistema di guida imbarcato")
Ð computer di bordo (vedi capitolo corrispondente)
Ð elenco telefonico (vedi capitolo "Radiotelefono RT3)
Ð telematica (vedi capitolo "Radio- telefono RT3")
Ð configurazione (vedi capitolo corri- spondente).
Page 32 of 167
22-09-2003
LA 307 CC IN DETTAGLIO
36
Configurazione dei parametri Display monocromatico B Mantenere premuto per due secondi il pulsante
1per accedere alle rego-
lazioni. In seguito, ogni pressione su questo pulsante consente di far scorrere ivari parametri:
Ð lingua delle informazioni visualiz- zate
Ð unitˆ di velocitˆ (km o miglia)
Ð unitˆ di temperatura (gradi Celsius o Fahrenheit)
Ð formato dell'ora (12 o 24 ore),
Ð ore
Ð minuti
Ð anno
Ð mese
Ð giorno. Una pressione sul pulsante 2consente
di modificare il parametro selezionato. Mantenere la pressione per ottenereuno scorrimento rapido. Dopo dieci secondi di inattivitˆ, il di- splay torna alla schermata normale e idati modificati vengono registrati.
Ð configurazione (vedi capitolo corri-
spondente)
Ð carta (vedi capitolo "Sistema di guida imbarcato").
Qualche definizione...
Visualizzazione sovrapposta: una finestra appare momentaneamente sopra
l'applicazione in corso, perannunciare un cambiamento di statodi un'altra applicazione. Applicazione permanente: applicazione principale in corso, visualizzata in background. Men men principale in corso, visualizzata inbackground.
Display a colori DT Men Premere il tasto
"MENU"del
Radiotelefono RT3 per accedere al men e scegliere una
delle seguenti applicazioni:
Ð navigazione - guida (vedi capitolo "Sistema di guida imbarcato")
Ð computer di bordo (vedi capitolo corrispondente)
Ð elenco telefonico (vedi capitolo "Radiotelefono RT3")
Ð telematica (vedi capitolo "Radio- telefono RT3")
Page 33 of 167
22-09-2003
LA 307 CC IN DETTAGLIO
36
Configurazione dei parametri Display monocromatico B Mantenere premuto per due secondi il pulsante
1per accedere alle rego-
lazioni. In seguito, ogni pressione su questo pulsante consente di far scorrere ivari parametri:
Ð lingua delle informazioni visualiz- zate
Ð unitˆ di velocitˆ (km o miglia)
Ð unitˆ di temperatura (gradi Celsius o Fahrenheit)
Ð formato dell'ora (12 o 24 ore),
Ð ore
Ð minuti
Ð anno
Ð mese
Ð giorno. Una pressione sul pulsante 2consente
di modificare il parametro selezionato. Mantenere la pressione per ottenereuno scorrimento rapido. Dopo dieci secondi di inattivitˆ, il di- splay torna alla schermata normale e idati modificati vengono registrati.
Ð configurazione (vedi capitolo corri-
spondente)
Ð carta (vedi capitolo "Sistema di guida imbarcato").
Qualche definizione...
Visualizzazione sovrapposta: una finestra appare momentaneamente sopra
l'applicazione in corso, perannunciare un cambiamento di statodi un'altra applicazione. Applicazione permanente: applicazione principale in corso, visualizzata in background. Men men principale in corso, visualizzata inbackground.
Display a colori DT Men Premere il tasto
"MENU"del
Radiotelefono RT3 per accedere al men e scegliere una
delle seguenti applicazioni:
Ð navigazione - guida (vedi capitolo "Sistema di guida imbarcato")
Ð computer di bordo (vedi capitolo corrispondente)
Ð elenco telefonico (vedi capitolo "Radiotelefono RT3")
Ð telematica (vedi capitolo "Radio- telefono RT3")
Page 34 of 167
22-09-2003
LA 307 CC IN DETTAGLIO37
Per ragioni di sicurezza, la configurazione dei displaymultifunzione deve essereeffettuata quando il veicolo fermo.
Display monocromatico CT Il men
"Configurazione" consente
di accedere ai seguenti parametri:
¥ "Regolare la luminositˆ": regola- zione della luminositˆ di visualiz- zazioneo
¥ "Suono": regolazione della sintesi vocale (per il parametro voce fem-minile/maschile: inserire il CD-Rom di configurazione); regolazio-ne dei comandi vocali
¥ "Parametri internazionali": scelta della lingua di visualizzazione,delle informazioni e dei comandivocali (Francese, Inglese, Italiano,Olandese, Portoghese, Spagnolo,
Tedesco: inserire il CD-Rom diconfigurazione); regolazione delladata e dell'ora (modo 12 o 24 ore,regolazione dei minuti su GPS);regolazione delle unitˆ (I/100 - ¡Co mpg - F¡). Display a colori DT Il men
"Configurazione" consente
di accedere ai seguenti parametri:
¥ "Scegliere i colori": scelta della tavolozza di colori disponibili per la visualizzazione
¥ "Regolare la luminositˆ": regola- zione della luminositˆ di visualiz-zazione o
¥ "Suono: regolazione della sintesi vocale (per il parametro voce fem-minile/maschile: inserire il CD-Romdi configurazione); regolazione deicomandi vocali
¥ "Parametri internazionali": scelta della lingua di visualizzazione,delle informazioni e dei comandivocali (Francese, Inglese, Italiano,Olandese, Portoghese, Spagnolo,
Tedesco: inserire il CD-Rom diconfigurazione); regolazione delladata e dell'ora (modo 12 o 24 ore,regolazione dei minuti su GPS);regolazione delle unitˆ (I/100 - ¡Co mpg - F¡).
Page 35 of 167
22-09-2003
LA 307 CC IN DETTAGLIO
38
AUTORADIO RD3
Azione
Comando eseguito
1- Pressione (dietro) Aumento del volume sonoro
2- Pressione (dietro) Diminuzione del volume sonoro
1 + 2 - Pressioni simultanee Interruzione del suono (mute); ripristino del suono premendo su un tasto qualsiasi
3- Pressione Ricerca automatica frequenza superiore (radio) -
Selezione brano successivo (CD e cassetta)
4- Pressione Ricerca automatica frequenza inferiore (radio) -
Selezione brano precedente (CD e cassetta)
5- Pressione su estremitˆ Cambiamento di modo (radio/CD/caricatore CD)
6- Rotazione Selezione stazione memorizzata superiore (radio) -
(senso orario) Selezione CD successivo
7- Rotazione Selezione stazione memorizzata inferiore (radio) -
(senso antiorario) Selezione CD precedente
Page 36 of 167
22-09-2003
LA 307 CC IN DETTAGLIO39

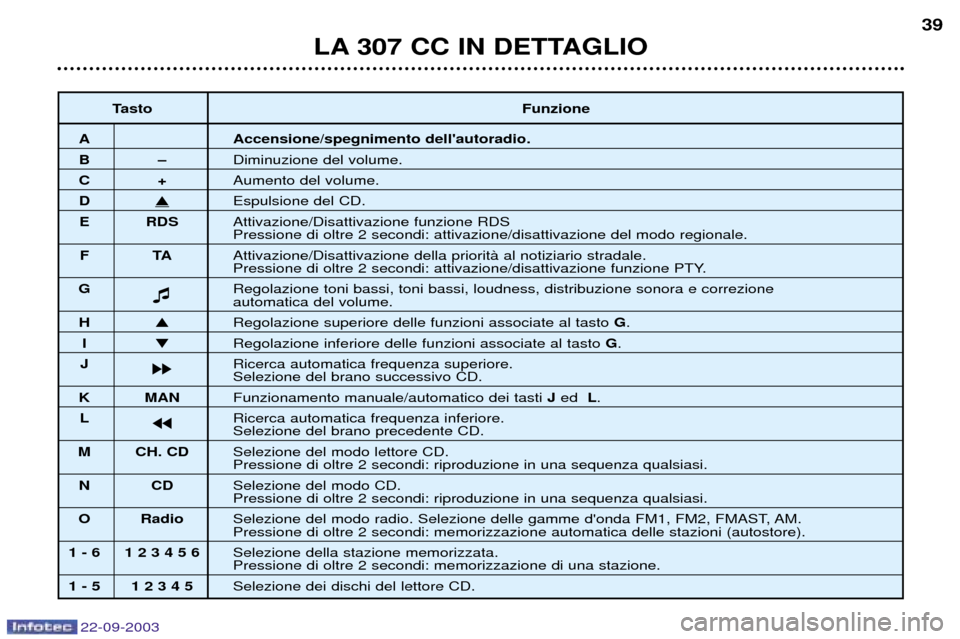

Tasto Funzione
A Accensione/spegnimento dell'autoradio.
BÐDiminuzione del volume.
C+Aumento del volume.
D Espulsione del CD.
E RDS Attivazione/Disattivazione funzione RDS
Pressione di oltre 2 secondi: attivazione/disattivazione del modo regionale.
FT AAttivazione/Disattivazione della prioritˆ al notiziario stradale.
Pressione di oltre 2 secondi: attivazione/disattivazione funzione PTY.
G Regolazione toni bassi, toni bassi, loudness, distribuzione sonora e correzione
automatica del volume.
H
Regolazione superiore delle funzioni associate al tasto G.
I Regolazione inferiore delle funzioni associate al tasto G.
J kk Ricerca automatica frequenza superiore.
Selezione del brano successivo CD.
K MAN
Funzionamento manuale/automatico dei tasti J ed L.
L jj Ricerca automatica frequenza inferiore.
Selezione del brano precedente CD.
M CH. CD Selezione del modo lettore CD.
Pressione di oltre 2 secondi: riproduzione in una sequenza qualsiasi.
NC DSelezione del modo CD.
Pressione di oltre 2 secondi: riproduzione in una sequenza qualsiasi.
O Radio Selezione del modo radio. Selezione delle gamme d'onda FM1, FM2, FMAST, AM.
Pressione di oltre 2 secondi: memorizzazione automatica delle stazioni (autostore).
1 - 6 1 2 3 4 5 6 Selezione della stazione memorizzata.
Pressione di oltre 2 secondi: memorizzazione di una stazione.
1 - 5 1 2 3 4 5 Selezione dei dischi del lettore CD.
Page 37 of 167
22-09-2003
LA 307 CC IN DETTAGLIO
40
FUNZIONI GENERALI Accensione/Spegnimento Quando la chiave di contatto Aper accendere o spegnere l'autoradio.
L'autoradio pu˜ funzionare per 30 minuti senza inserire il contatto.
Sistema antifurto L'autoradio veicolo. Il sistema antifurto
REGOLAZIONE DEL VOLUME SONORO Premere pi Cper aumentare il volume sonoro dell'autoradio o sul tasto Bper diminuirlo.
Una pressione continua sui tasti Be C consente una regolazione progressiva del volume.
REGOLAZIONI AUDIO Premere pi Gper accedere alle regolazioni dei toni bassi (BASS), dei toni alti (TREB), del loud-
ness (LOUD) , del fader (FAD), del bilanciamento (BAL)e della correzione automatica del volume.
L'uscita dal modo audio avviene automaticamente se per alcuni secondi non si effettua nessuna azione o se si preme il tasto Gdopo la configurazione della correzione automatica del volume.
Osservazione: la regolazione dei toni bassi, dei toni alti e del loudness dipende dal modo selezionato. é
possibile regolarli diversamente in modo radio, CD o caricatore CD.
Page 38 of 167
22-09-2003
LA 307 CC IN DETTAGLIO41
Regolazione dei toni bassi Quando il display indica "BASS", premere i tasti Ho Iper cambiare la regolazione.
Ð "BASS Ð9" per una regolazione minima dei toni bassi
Ð "BASS 0" per una regolazione standard
Ð "BASS +9" per una regolazione massima dei toni bassi.
Regolazione dei toni alti Quando il display indica "TREB", premere i tasti Ho Iper cambiare la regolazione.
Ð "TREB Ð9" per una regolazione minima dei toni alti
Ð "TREB 0" per una regolazione standard
Ð "TREB +9" pour un rŽglage maximum des aigus.
Regolazione del loudnessQuesta funzione consente di accentuare automaticamente i toni bassi e alti. Premere i tasti Ho Iper attivare o disattivare questa funzione.
Regolazione della distribuzione sonora davanti/dietro (Fader) Quando il display indica "FAD", premere i tasti Ho I.
Il tasto Hconsente di aumentare il volume sonoro davanti.
Il tasto Iconsente di aumentare il volume sonoro dietro.
Regolazione della distribuzione sonora destra/sinistra (Bilanciamento)Quando il display indica "BAL", premere i tasti Ho I.
Il tasto Hconsente di aumentare il volume sonoro a destra.
Il tasto Iconsente di aumentare il volume sonoro a sinistra
Correzione automatica del volumeQuesta funzione consente di adattare automaticamente il volume sonoro alla velocitˆ del veicolo. Premere i tasti Ho Iper attivare o disattivare questa funzione.
Page 39 of 167
22-09-2003
LA 307 CC IN DETTAGLIO
42
MODO RADIO Osservazione sulla ricezione radio L'autoradio sarˆ sottoposta a fenomeni che non si verificano in un'installazione fissa. La ricezione in modulazione d'am-
piezza AM (LW/MW) o in modulazione di frequenza (FM) lazione ma sono causati dalla natura dei segnali e dalla loro propagazione. In modulazione d'ampiezza i disturbi si verificheranno quando si passerˆ sotto linee ad alta tensione, ponti o gallerie.In modulazione di frequenza l'allontanamento dal trasmettitore, la riflessione del segnale sugli ostacoli (montagne, colline, edifici, ecc.), le zone d'ombra (non coperte dai trasmettitori) possono causare disturbi a livello della ricezione. Selezione del modo radio Premere il tasto O.
Selezione di una gamma d'onda Con brevi pressioni sul tasto O, si selezionano le gamme d'onda FM1, FM2, FMast e AM.
Ricerca automatica delle stazioni Premere brevemente il tasto Jo L per ascoltare la stazione seguente o precedente.
Mantenendo premuto il tasto nella direzione scelta, si ottiene lo scorrimento continuo della frequenza. Lo scorrimento si ferma sulla prima stazione incontrata non appena si rilascia il tasto.
Se TA, vengono selezionate solo le stazioni che diffondono questo tipo di
programma.
La ricerca di una stazione viene effettuata prima in sensibilitˆ "LO"(selezione dei trasmettitori pi
gamma d'onda, e poi in sensibilitˆ "DX"(selezione dei trasmettori pi
Per effettuare direttamente una ricerca in sensibilitˆ "DX", premere due volte il tasto Jo L.
Page 40 of 167
22-09-2003
LA 307 CC IN DETTAGLIO43
Ricerca manuale delle stazioni Premere il tasto "MAN".
Premere brevemente il tasto Jo L per aumentare o diminuire rispettivamente la frequenza visualizzata.
Mantenendo il tasto premuto nella direzione scelta, si ottiene lo scorrimento continuo della frequenza. Lo scorrimento s'interrompe non appena si rilascia il tasto.Premendo di nuovo il tasto "MAN"si torna alla ricerca automatica delle stazioni.
Memorizzazione manuale delle stazioni Selezionare la stazione desiderata. Mantenere premuto per pi "1"a "6" .
Il suono s'interrompe, poi ridiventa udibile, per confermare che la stazione Memorizzazione automatica delle stazioni FM (autostore)
Mantenere il tasto Opremuto per pi
L'autoradio memorizza automaticamente i 6 migliori trasmettitori captati in FM. Queste stazioni vengono memorizzate nella
gamma d'onda Fmast. Quando non Richiamo delle stazioni memorizzate In ogni gamma d'onda, se si preme brevemente uno dei tasti da "1"a "6" , viene richiamata la relativa stazione memorizzata.
