Peugeot 307 SW 2002 Инструкция по эксплуатации (in Russian)
Manufacturer: PEUGEOT, Model Year: 2002, Model line: 307 SW, Model: Peugeot 307 SW 2002Pages: 137, PDF Size: 1.79 MB
Page 51 of 137

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW51
ВЕНТИЛЯЦИЯ 1 . Сопла обдува ветрового стекла.
2 . Сопла обдува стекол передних дверей.
3 . Боковые вентиляционные решетки.
4 . Центральные вентиляционные решетки.
5 . Сопла подвода воздуха к ногам водителя и переднего пассажира.
6 . Сопла подвода воздуха к ногам задних пассажиров.
Рекомендации по использованию системы вентиляции Установите регулятор скорости вентилятора в положение, обеспечивающее эффективное обновление воздуха
в салоне. Положение "OFF"("Выключено") приводит к полному прекращению циркуляции воздуха в салоне.
Примечание: старайтесь включать положение "OFF"как можно реже (во избежание запотевания стекол).
Для обеспечения равномерного распределения воздуха по салону следите за чистотой воздухозаборных
решеток, а также за тем, чтобы сопла подачи воздуха и проходы для воздуха под передними сиденьями и
вытяжные отверстия в багажнике не были ничем перекрыты. Периодически проверяйте состояние
противопылевого фильтра салона.
Page 52 of 137

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW
52

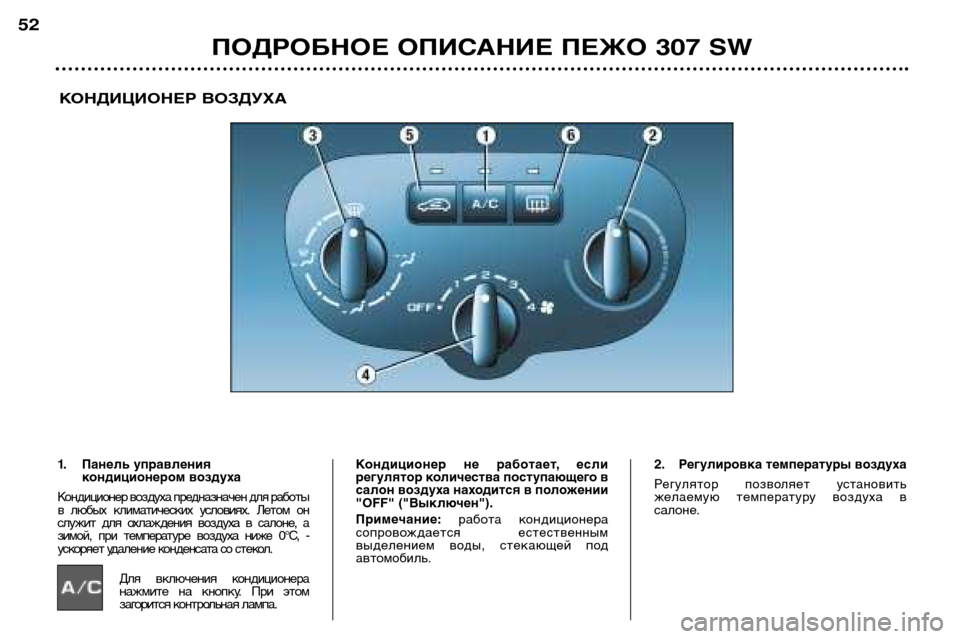

КОНДИЦИОНЕР ВОЗДУХА
1. Панель управлениякондиционером воздуха
Кондиционер воздуха предназначен для работы
в любых климатических условиях. Летом он
служит для охлаждения воздуха в салоне, а
зимой, при температуре воздуха ниже 0°С, -
ускоряет удаление конденсата со стекол.
Для включения кондиционера
нажмите на кнопку. При этом
загорится контрольная лампа. Кондиционер не работает, если
регулятор количества поступающего в
салон воздуха находится в положении
"OFF" ("Выключен"). Примечание:
работа кондиционера
сопровождается естественным
выделением воды, стекающей подавтомобиль. 2. Регулировка температуры воздуха
Регулятор позволяет установить
желаемую температуру воздуха в
салоне.
Page 53 of 137

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW53
4. Регулировка скорости поступления воздуха
Поверните регулятор из
положения 1в положение 4
для поступления в салон
достаточного количества
воздуха для обеспечения
Вашего комфорта.
5. Подача воздуха в салон
Нажатием на регулятор 5
включается режим
рециркуляции воздуха в
салоне, при этом загорается
сигнальная лампа. Режим рециркуляции
позволяет изолировать салон от
наружных неприятных запахов и дыма.
Включение режима рециркуляции
воздуха совместно с кондиционером
позволяет ускорить охлаждение воздуха
в салоне.
При использовании режима
рециркуляции при влажном климате
появляется риск запотевания стекол.
При первой возможности, чтобы не
допускать запотевания стекол и
ухудшения атмосферы внутри салона,
ставьте регулятор 5в положение подачи
наружного воздуха. При отключении
рециркуляции сигнальная лампа гаснет.
3. Регулировка распределения воздуха по салону
К ветровому и боковым стеклам
(для удаления конденсата иинея).
Для быстрого удаления инея и конденсата
с ветрового и боковых стекол необходимо:
– установить регуляторы температуры и скорости поступающего воздуха в
максимальное положение;
– закрыть центральные и вентиляционные решетки;
– повернуть регулятор 5поступления
наружного воздуха в салон в положение
"Наружный воздух" (при отпущенномрегуляторе 5контрольная лампа
гаснет);
– включите кондиционер, нажав на выключатель А/С.
К ветровому и боковым
стеклам, а также к ногампассажиров.
К ногам пассажиров.
К центральным и боковым
вентиляционным решеткам. 6. Электрообогреватель заднего
стекла
Электрообогреватели заднего
стекла и наружных зеркал
включаются одной кнопкой и
действуют только при
работающем двигателе.
Предусмотрено автоматическое
выключение электрообогревателей
примерно через двенадцать минут.
Повторное нажатие на кнопку приводит
к включению электрообогревателей еще
на двенадцать минут.
Можно принудительно выключить
электрообогреватели до истечения
двенадцати минут, если еще раз нажать
на кнопку.
Важные рекомендации
Чтобы обеспечить безотказную работу
кондиционера воздуха в течение
длительного периода эксплуатации,
включайте его хотя бы на 5-10 минут не
реже одного-двух раз в месяц.
При неудовлетворительной работе
кондиционера необходимо прекратить
его использование и обратиться на
сервисную станцию ПЕЖО. Примечание: для оптимизации работы
климатической установки Вашего
автомобиля рекомендуется оставлять
вентиляционные решетки системы в
открытом положении.
Page 54 of 137

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW
54

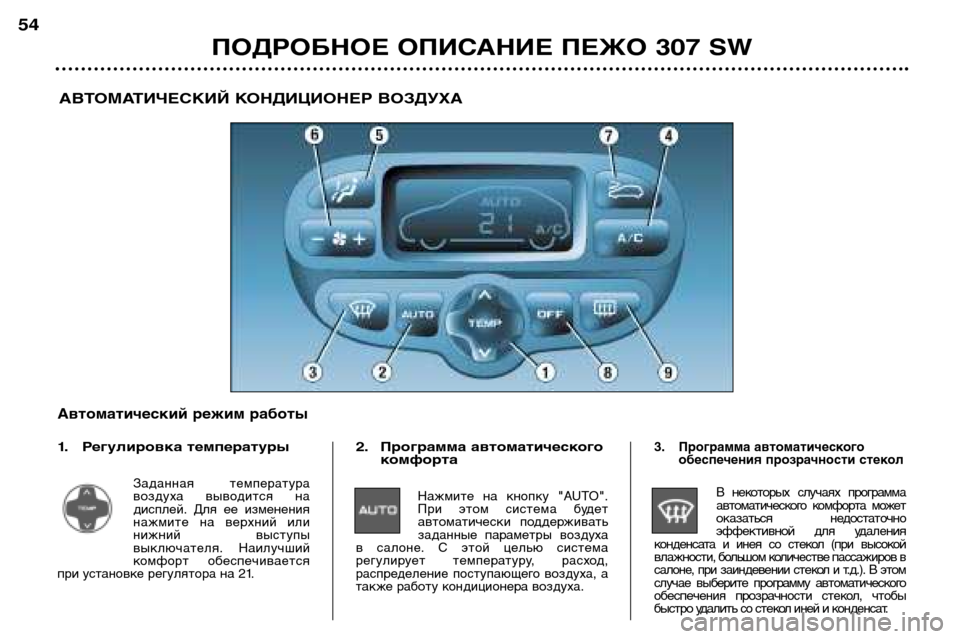

АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР ВОЗДУХА
Автоматический режим работы
1. Регулировка температуры
Заданная температура
воздуха выводится на
дисплей. Для ее изменения
нажмите на верхний или
нижний выступы
выключателя. Наилучший
комфорт обеспечивается
при установке регулятора на 21.
2. Программа автоматического комфорта
Нажмите на кнопку "AUTO".
При этом система будет
автоматически поддерживать
заданные параметры воздуха
в салоне. С этой целью система
регулирует температуру, расход,
распределение поступающего воздуха, а
также работу кондиционера воздуха. 3. Программа автоматического
обеспечения прозрачности стекол
В некоторых случаях программа
автоматического комфорта может
оказаться недостаточно
эффективной для удаления
конденсата и инея со стекол (при высокой
влажности, большом количестве пассажиров в
салоне, при заиндевении стекол и т.д.). В этом
случае выберите программу автоматического
обеспечения прозрачности стекол, чтобы
быстро удалить со стекол иней и конденсат.
Page 55 of 137

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW55
Ручная регулировка
Вы можете Вашему желанию вручную
изменять регулировки режимов,
установленных автоматической системой.
При этом остальные параметры будут
продолжать регулироваться автоматически.
Для возвращения в полностью
автоматический режим работы системы
нажмите на кнопку "AUTO".
4. Выключатель кондиционера
воздуха
Для выключения
кондиционера воздуха
нажмите на эту кнопку. На
дисплее появится символ
"ЕСО". Для возвращения в
автоматический режим работы
кондиционера нажмите на эту кнопку
еще раз. На дисплее появится символ"А/С".
Примечание
Работа кондиционера сопровождается
естественным выделением воды,
стекающей под автомобиль.
5. Распределение воздуха по салону
Последовательные нажатия на
эту кнопку позволяют,
соответственно, направлять
потоки воздуха:
– к ветровому стеклу (обогрев и оттаивание); - к ветровому стеклу и ногам
пассажиров;
- к ногам пассажиров;
- к центральным и боковым вентиляционным решеткам и к ногам пассажиров;
- к центральным и боковым вентиляционным решеткам.
6. Поступление наружного воздуха
Нажимайте на кнопки"+" для увеличения и "-"
для уменьшения
скорости вращения
вентилятора.
7. Рециркуляция воздуха
При нажатии на эту кнопку
включается режим
рециркуляции воздуха в
салоне, при этом загорается
соответствующий символ на дисплее.
Рециркуляция позволяет изолировать
салон от наружных неприятных запахов
и дыма.
Режим рециркуляции воздуха в салоне
не следует включать надолго. Для его
отключения еще раз нажмите на кнопку
- это позволит вернуться к режиму
автоматической работы системы с
притоком наружного воздуха.
8.Полное выключение системы
Для выключения всей системы
нажмите на кнопку "OFF".
9. Удаление конденсата с заднего стекла
Эта кнопка позволяет
включить электрообогреватель
заднего стекла и наружных
зеркал заднего вида.
Электрообогреватель
отключается автоматически. Его также
можно выключить до того, как произойдет
автоматическое отключение, нажав еще
раз на данную кнопку.
Важные рекомендации
Чтобы обеспечить безотказную работу
кондиционера воздуха в течение длительного
периода эксплуатации, включайте его хотя бы
на 5-10 минут не реже одного-двух раз в месяц.
При неудовлетворительной работе
кондиционера необходимо прекратить его
использование и обратиться на сервисную
станцию ПЕЖО. Примечание: для оптимизации работы
климатической установки Вашего автомобиля
рекомендуется оставлять вентиляционные
решетки системы в открытом положении.
Page 56 of 137

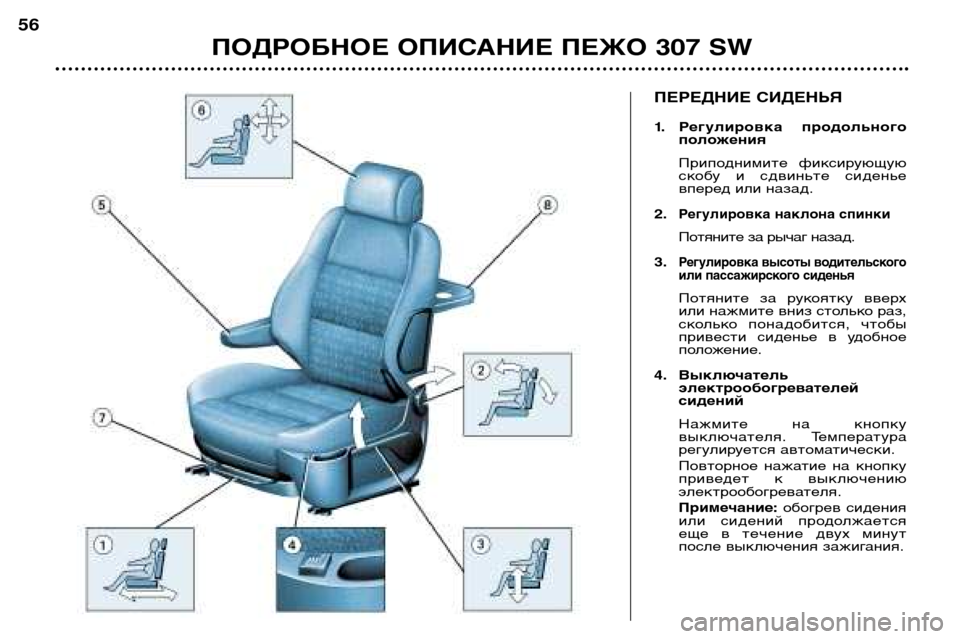

ПЕРЕДНИЕ СИДЕНЬЯ
1. Регулировка продольногоположения
Приподнимите фиксирующую
скобу и сдвиньте сиденье
вперед или назад.
2.
Регулировка наклона спинки
Потяните за рычаг назад.
3.
Регулировка высоты водительского или пассажирского сиденья
Потяните за рукоятку вверх
или нажмите вниз столько раз,
сколько понадобится, чтобы
привести сиденье в удобное
положение.
4. Выключатель электрообогревателейсидений
Нажмите на кнопку
выключателя. Температура
регулируется автоматически.
Повторное нажатие на кнопку
приведет к выключению
электрообогревателя. Примечание: обогрев сидения
или сидений продолжается
еще в течение двух минут
после выключения зажигания.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW
56
Page 57 of 137

Не ездите со снятыми
подголовниками, они
всегда должны быть
установлены и
правильно
отрегулированы.
5. Подлокотники
Подлокотники можно снимать
и убирать.
Чтобы снять, нажмите на
кнопку, расположенную между
подлокотником и боковиной
сиденья и потяните его.
6. Регулировка подголовника по высоте и наклону
Для подъема или опускания
подголовника, потяните его
вперед и одновременно
сдвиньте в направляющихвтулках.
Чтобы снять подголовник,
сначала приведите его в
верхнее положение, затем,
отжав фиксатор при помощи
монеты, потяните вперед-вверх.
Для обратной установки на
место вставьте направляющие
подголовника во втулки строго
вдоль оси спинки. Травмобезопасная спинка
(переднего сиденья)
Встроенный в спинку специальный
механизм предохраняет от
травмирования шейных позвонков.
В случае удара сзади, тело надавит
на спинку сиденья, и подголовник
автоматически подастся вперед-
вверх, не позволяя голове резко
откинуться назад.
7. Выдвижные ящики для
хранения вещей
Под обоими передними сиденьями
расположены ящики для хранения
различных предметов.
– Чтобы открыть ящик, приподнимите его и потяните;
– Чтобы его извлечь, выдвиньте его до конца, нажмите на концы
салазок и приподнимите его, а
затем выньте целиком.
Не кладите тяжелых и громоздких
предметов в выдвижные ящики.
Под сиденьем переднего пассажира
имеется достаточно места для того,
чтобы разместить там коробку с
комплектом ремонтных
принадлежностей и знак аварийной
остановки (уменьшенную модель).
8. Столик "авиапассажира"
На спинках расположенных перед
Вами сидений имеются откидные
столики с гнездом для бутылки. ПОДГОЛОВНИКИ ЗАДНИХСИДЕНИЙ
Подголовники задних сидений
могут находиться либо в верхнем
(рабочем) положении, либо в
нижнем (сложенном).
Их можно снимать.
Чтобы снять подголовник,
потяните его вверх до упора,
затем нажмите на фиксатор (на
боковом сиденье), либо на два
фиксатора (на центральномсиденье).
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW
57
Регулировка подголовника
считается правильной, если его
верхний край находится на одном
уровне с макушкой головы.
Page 58 of 137

Не ездите со снятыми
подголовниками, они
всегда должны быть
установлены и
правильно
отрегулированы.
5. Подлокотники
Подлокотники можно снимать
и убирать.
Чтобы снять, нажмите на
кнопку, расположенную между
подлокотником и боковиной
сиденья и потяните его.
6. Регулировка подголовника по высоте и наклону
Для подъема или опускания
подголовника, потяните его
вперед и одновременно
сдвиньте в направляющихвтулках.
Чтобы снять подголовник,
сначала приведите его в
верхнее положение, затем,
отжав фиксатор при помощи
монеты, потяните вперед-вверх.
Для обратной установки на
место вставьте направляющие
подголовника во втулки строго
вдоль оси спинки. Травмобезопасная спинка
(переднего сиденья)
Встроенный в спинку специальный
механизм предохраняет от
травмирования шейных позвонков.
В случае удара сзади, тело надавит
на спинку сиденья, и подголовник
автоматически подастся вперед-
вверх, не позволяя голове резко
откинуться назад.
7. Выдвижные ящики для
хранения вещей
Под обоими передними сиденьями
расположены ящики для хранения
различных предметов.
– Чтобы открыть ящик, приподнимите его и потяните;
– Чтобы его извлечь, выдвиньте его до конца, нажмите на концы
салазок и приподнимите его, а
затем выньте целиком.
Не кладите тяжелых и громоздких
предметов в выдвижные ящики.
Под сиденьем переднего пассажира
имеется достаточно места для того,
чтобы разместить там коробку с
комплектом ремонтных
принадлежностей и знак аварийной
остановки (уменьшенную модель).
8. Столик "авиапассажира"
На спинках расположенных перед
Вами сидений имеются откидные
столики с гнездом для бутылки. ПОДГОЛОВНИКИ ЗАДНИХСИДЕНИЙ
Подголовники задних сидений
могут находиться либо в верхнем
(рабочем) положении, либо в
нижнем (сложенном).
Их можно снимать.
Чтобы снять подголовник,
потяните его вверх до упора,
затем нажмите на фиксатор (на
боковом сиденье), либо на два
фиксатора (на центральномсиденье).
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW
57
Регулировка подголовника
считается правильной, если его
верхний край находится на одном
уровне с макушкой головы.
Page 59 of 137

ЗАДНИЕ СИДЕНЬЯ
Регулировка продольного положения*
Поднимите скобу Аи сдвиньте
сиденье вперед или назад.
Находясь в 3-ем ряду, Вы можете
потянуть за лямку Ви сдвинуть
сиденье вперед или назад.
Благодаря этому, пассажирам 3-го ряда
удобнее выходить из автомобиля при
откинутом сиденье 2-го ряда.
Регулировка наклона
спинки сиденья
Потяните за одну из двух лямок С
(бокового или дополнительного
сиденья), или Е(центрального
сиденья).
Отпустите лямку, чтобы
зафиксировать регулировку.
Примечание: две дополнительных
лямки Cили одна лямка Е
располагаются позади соответствующих
сидений*, чтобы складывать спинку на
подушку сиденья, находясь в 3-ем ряду
или в багажном отделении. Складывание бокового сиденья:
проход к 3-му ряду:
Опустите подголовник.
Нажмите на рычаг
Аи сдвиньте
сиденье в крайнее заднее
положение .
Сложите спинку на подушку
сиденья, потянув за лямку C.
Примечание: спинку можно
зафиксировать в этом положении,
надавив на нее (при снятиисиденья).
Поднимите ручку Dкверху, чтобы
освободить из замков задние стойки.
Сложите сиденье "книжкой".выход из 3-го ряда или складывание
сиденья из багажного отсека:
Опустите подголовник.
Сдвиньте сиденье в крайнее
заднее положение , потянув за
лямку B.
Сложите спинку на подушку
сиденья, потянув за лямку C.
Примечание: спинку можно
зафиксировать в этом положении,надавив на нее (при снятии сиденья).
Поднимите ручку Dкверху, чтобы
освободить из замков задниестойки.
Сложите сиденье "книжкой".
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW
58
На время движения автомобиля следует закреплять удерживающую
лямку (она находится в кармане бокового сиденья):
- 2-й ряд: с одной стороны за багажный поручень Н, а с другой - запоручень для пассажиров;
- 3-й ряд: с одной стороны за багажный поручень Н, а с другой - за поручень заднего подлокотника. * К дополнительным сиденьям не относится.
Page 60 of 137

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW59
Превращение центрального
сиденья в "столик"
Опустите подголовник.
Сложите спинку на подушку
сиденья, потянув за лямку E.
В Вашем распоряжении - столик с
гнездами для 4-х бутылок, двух
карандашей и отделением для
бумаг. Складывание центральногосиденья
Опустите подголовник.
Нажмите на рычаг
А и сдвиньте
сиденье в крайнее заднее
положение.
Сложите спинку на подушку
сиденья, потянув за лямку E.
Примечание: спинку можно
зафиксировать в этом положении,
надавив на нее (при снятиисиденья).
Поднимите ручку Dкверху, чтобы
освободить из замков задние стойки.
Сложите сиденье "книжкой".
На время движения автомобиля
следует закреплять удерживающую
лямку (она находится в кармане
переднего сиденья): с одной стороны
за багажный поручень Н, а с другой - за
поручень для пассажиров.
Складывание
дополнительного сиденья
Опустите подголовник.
Сложите спинку на подушку
сиденья, потянув за лямку С
сначала книзу, а затем - вперед
или назад. Примечание: спинку можно
зафиксировать в этом положении,
надавив на нее (при снятиисиденья).
Поднимите два рычага Fкверху,
чтобы освободить из замков
задние стойки.
Сложите сиденье "книжкой".
На время движения автомобиля
следует закреплять удерживающую
лямку (она находится в кармане
дополнительного сиденья): с одной
стороны за багажный поручень Н, а с
другой - за поручень заднего
подлокотника.
