249
7
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013

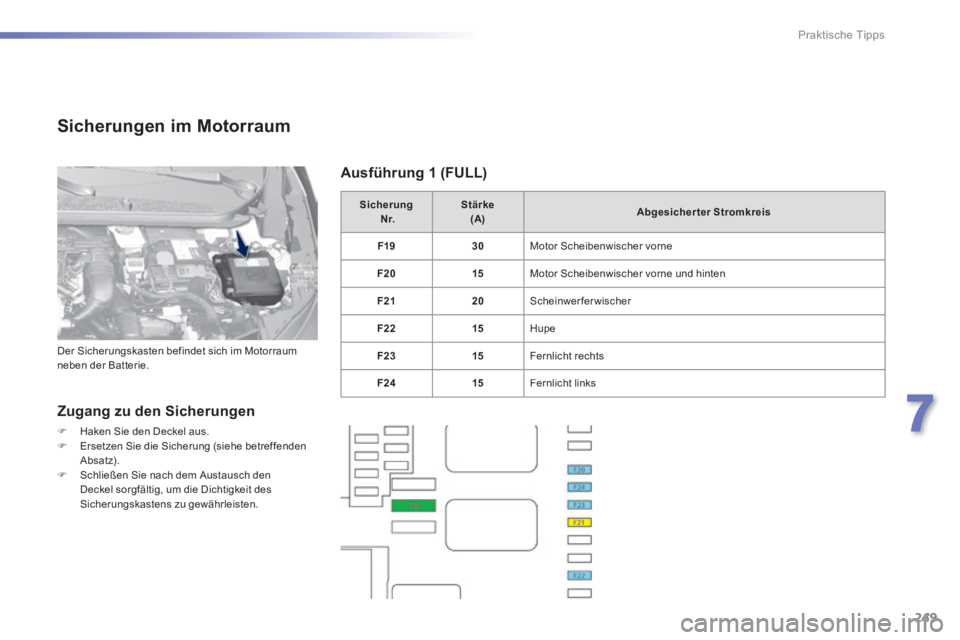

Sicherungen im Motorraum
Zugang zu den Sicherungen
 Haken Sie den Deckel aus.  Ersetzen Sie die Sicherung (siehe betreffenden A bsat z).  Schließen Sie nach dem Austausch den Deckel sorgfältig, um die Dichtigkeit des Sicherungskastens zu gewährleisten.
Sicherung N r. Stärke ( A) Abgesicherter Stromkreis
F1930 Motor Scheibenwischer vorne
F2015 Motor Scheibenwischer vorne und hinten
F2120 Scheinwerferwischer
F221 5 Hupe
F2315 Fernlicht rechts
F2415 Fernlicht links
Der Sicherungskasten befindet sich im Motorraum neben der Batterie.
Ausführung 1 (FULL)

250
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013

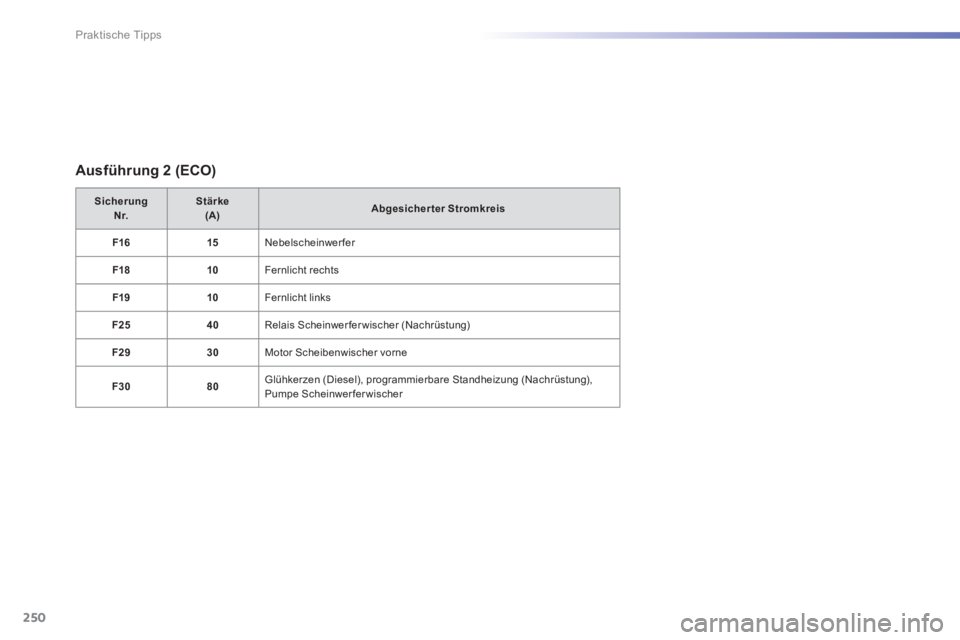

Ausführung 2 (ECO)
Sicherung N r. Stärke (A) Abgesicherter Stromkreis
F1615 Nebelscheinwerfer
F1810 Fernlicht rechts
F1910 Fernlicht links
F2540 Relais Scheinwerferwischer (Nachrüstung)
F2930 Motor Scheibenwischer vorne
F3080 Glühkerzen (Diesel), programmierbare Standheizung (Nachrüstung), Pumpe Scheinwerferwischer

251
7
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013

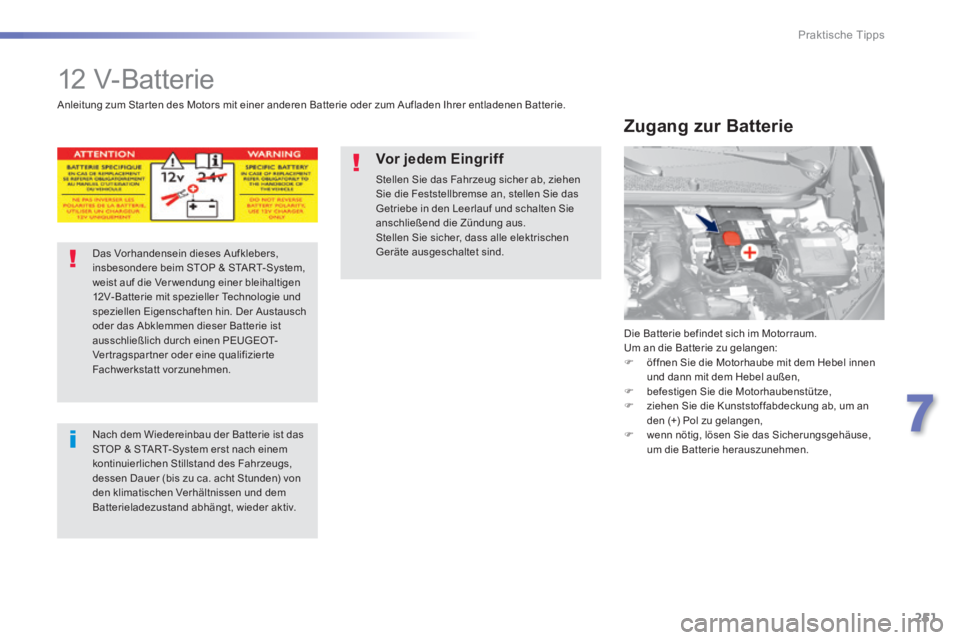

12 V-Batterie
Die Batterie befindet sich im Motorraum. Um an die Batterie zu gelangen:  öffnen Sie die Motorhaube mit dem Hebel innen und dann mit dem Hebel außen,  befestigen Sie die Motorhaubenstütze,  ziehen Sie die Kunststoffabdeckung ab, um an den (+) Pol zu gelangen,  wenn nötig, lösen Sie das Sicherungsgehäuse, um die Batterie herauszunehmen.
Zugang zur Batterie
Anleitung zum Star ten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
Das Vorhandensein dieses Aufklebers, insbesondere beim STOP & START-System, weist auf die Verwendung einer bleihaltigen 12V-Batterie mit spezieller Technologie und speziellen Eigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist ausschließlich durch einen PEUGEOT-Vertragspartner oder eine qualifizierte Fachwerkstatt vorzunehmen.
Nach dem Wiedereinbau der Batterie ist das STOP & START-System erst nach einem kontinuierlichen Stillstand des Fahrzeugs, dessen Dauer (bis zu ca. acht Stunden) von den klimatischen Verhältnissen und dem Batterieladezustand abhängt, wieder aktiv.
Vor jedem Eingriff
Stellen Sie das Fahrzeug sicher ab, ziehen Sie die Feststellbremse an, stellen Sie das Getriebe in den Leerlauf und schalten Sie anschließend die Zündung aus. Stellen Sie sicher, dass alle elektrischen Geräte ausgeschaltet sind.

252
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013

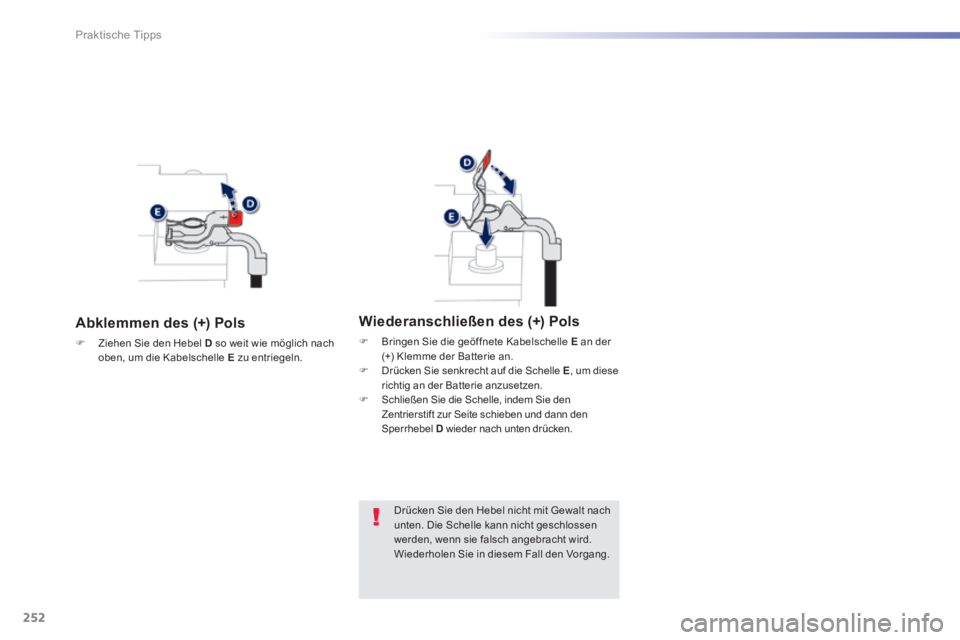

Abklemmen des (+) Pols
 Ziehen Sie den Hebel D so weit wie möglich nach oben, um die Kabelschelle E zu entriegeln.
Wiederanschließen des (+) Pols
 Bringen Sie die geöffnete Kabelschelle E an der (+) Klemme der Batterie an.  Drücken Sie senkrecht auf die Schelle E , um diese richtig an der Batterie anzusetzen.  Schließen Sie die Schelle, indem Sie den Zentrierstift zur Seite schieben und dann den Sperrhebel D wieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewalt nach unten. Die Schelle kann nicht geschlossen werden, wenn sie falsch angebracht wird. Wiederholen Sie in diesem Fall den Vorgang.

253
7
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013

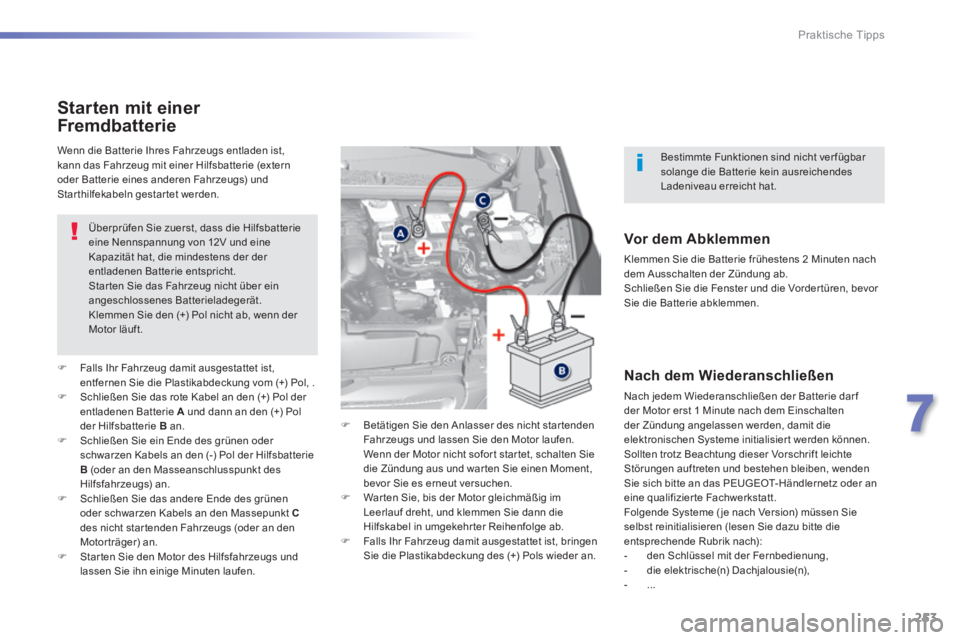

Starten mit einer
Fremdbatterie
Überprüfen Sie zuerst, dass die Hilfsbatterie eine Nennspannung von 12V und eine Kapazität hat, die mindestens der der entladenen Batterie entspricht. Star ten Sie das Fahrzeug nicht über ein angeschlossenes Batterieladegerät. Klemmen Sie den (+) Pol nicht ab, wenn der Motor läuft.
 Falls Ihr Fahrzeug damit ausgestattet ist, entfernen Sie die Plastikabdeckung vom (+) Pol, .  Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A und dann an den (+) Pol der Hilfsbatterie B an.  Schließen Sie ein Ende des grünen oder schwarzen Kabels an den (-) Pol der Hilfsbatterie B (oder an den Masseanschlusspunkt des Hilfsfahrzeugs) an.  Schließen Sie das andere Ende des grünen oder schwarzen Kabels an den Massepunkt Cdes nicht star tenden Fahrzeugs (oder an den Motor träger) an.  Star ten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.
 Betätigen Sie den Anlasser des nicht star tenden Fahrzeugs und lassen Sie den Motor laufen. Wenn der Motor nicht sofor t star tet, schalten Sie die Zündung aus und war ten Sie einen Moment, bevor Sie es erneut versuchen.  War ten Sie, bis der Motor gleichmäßig im Leerlauf dreht, und klemmen Sie dann die Hilfskabel in umgekehrter Reihenfolge ab.  Falls Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Plastikabdeckung des (+) Pols wieder an.
Wenn die Batterie Ihres Fahrzeugs entladen ist, kann das Fahrzeug mit einer Hilfsbatterie (extern oder Batterie eines anderen Fahrzeugs) und Starthilfekabeln gestartet werden.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach dem Ausschalten der Zündung ab. Schließen Sie die Fenster und die Vorder türen, bevor Sie die Batterie abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f der Motor erst 1 Minute nach dem Einschalten der Zündung angelassen werden, damit die elektronischen Systeme initialisiert werden können. Sollten trotz Beachtung dieser Vorschrift leichte Störungen auftreten und bestehen bleiben, wenden Sie sich bitte an das PEUGEOT-Händlernetz oder an eine qualifizier te Fachwerkstatt. Folgende Systeme ( je nach Version) müssen Sie selbst reinitialisieren (lesen Sie dazu bitte die entsprechende Rubrik nach): - den Schlüssel mit der Fernbedienung, - die elektrische(n) Dachjalousie(n), - ...
Bestimmte Funktionen sind nicht ver fügbar solange die Batterie kein ausreichendes Ladeniveau erreicht hat.

254
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013

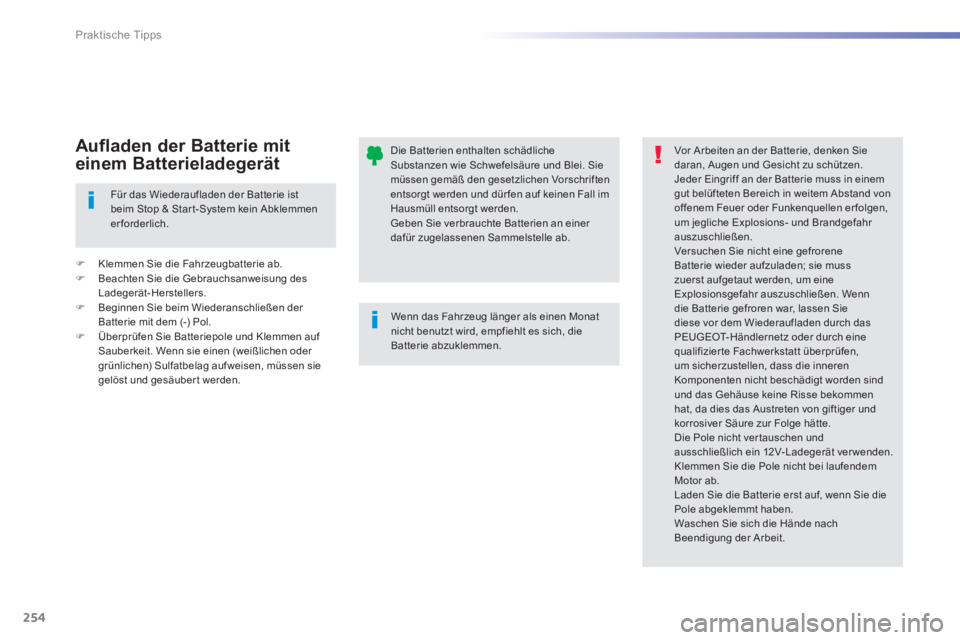

Die Batterien enthalten schädliche Substanzen wie Schwefelsäure und Blei. Sie müssen gemäß den gesetzlichen Vorschriften entsorgt werden und dür fen auf keinen Fall im Hausmüll entsorgt werden. Geben Sie verbrauchte Batterien an einer dafür zugelassenen Sammelstelle ab.
Wenn das Fahrzeug länger als einen Monat nicht benutzt wird, empfiehlt es sich, die Batterie abzuklemmen.
Vor Arbeiten an der Batterie, denken Sie daran, Augen und Gesicht zu schützen. Jeder Eingriff an der Batterie muss in einem gut belüfteten Bereich in weitem Abstand von offenem Feuer oder Funkenquellen erfolgen, um jegliche Explosions- und Brandgefahr auszuschließen. Versuchen Sie nicht eine gefrorene Batterie wieder aufzuladen; sie muss zuerst aufgetaut werden, um eine Explosionsgefahr auszuschließen. Wenn die Batterie gefroren war, lassen Sie diese vor dem Wiederaufladen durch das PEUGEOT-Händlernetz oder durch eine qualifizierte Fachwerkstatt überprüfen, um sicherzustellen, dass die inneren Komponenten nicht beschädigt worden sind und das Gehäuse keine Risse bekommen hat, da dies das Austreten von giftiger und korrosiver Säure zur Folge hätte. Die Pole nicht ver tauschen und ausschließlich ein 12V-Ladegerät verwenden. Klemmen Sie die Pole nicht bei laufendem Motor ab. Laden Sie die Batterie erst auf, wenn Sie die Pole abgeklemmt haben. Waschen Sie sich die Hände nach Beendigung der Arbeit.
Für das Wiederaufladen der Batterie ist beim Stop & Star t-System kein Abklemmen erforderlich.
 Klemmen Sie die Fahrzeugbatterie ab.  Beachten Sie die Gebrauchsanweisung des Ladegerät-Herstellers.  Beginnen Sie beim Wiederanschließen der Batterie mit dem (-) Pol.  Überprüfen Sie Batteriepole und Klemmen auf Sauberkeit. Wenn sie einen (weißlichen oder grünlichen) Sulfatbelag aufweisen, müssen sie gelöst und gesäubert werden.
Aufladen der Batterie mit
einem Batterieladegerät

255
7
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013

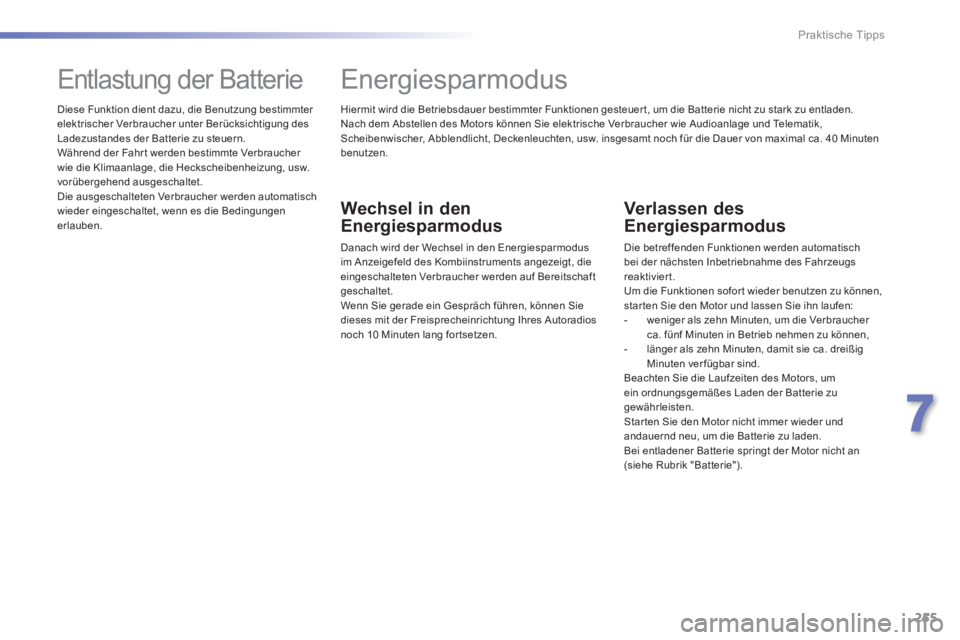

Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuer t, um die Batterie nicht zu stark zu entladen. Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Audioanlage und Telematik, Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt noch für die Dauer von maximal ca. 40 Minuten benutzen.

Energiesparmodus
Wechsel in den
Energiesparmodus
Danach wird der Wechsel in den Energiesparmodus im Anzeigefeld des Kombiinstruments angezeigt, die eingeschalteten Verbraucher werden auf Bereitschaft geschaltet. Wenn Sie gerade ein Gespräch führen, können Sie dieses mit der Freisprecheinrichtung Ihres Autoradios noch 10 Minuten lang for tsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch bei der nächsten Inbetriebnahme des Fahrzeugs reaktiviert. Um die Funktionen sofor t wieder benutzen zu können, star ten Sie den Motor und lassen Sie ihn laufen: - weniger als zehn Minuten, um die Verbraucher ca. fünf Minuten in Betrieb nehmen zu können, - länger als zehn Minuten, damit sie ca. dreißig Minuten ver fügbar sind. Beachten Sie die Laufzeiten des Motors, um ein ordnungsgemäßes Laden der Batterie zu gewährleisten. Star ten Sie den Motor nicht immer wieder und andauernd neu, um die Batterie zu laden. Bei entladener Batterie springt der Motor nicht an (siehe Rubrik "Batterie").
Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung bestimmter elektrischer Verbraucher unter Berücksichtigung des Ladezustandes der Batterie zu steuern. Während der Fahr t werden bestimmte Verbraucher wie die Klimaanlage, die Heckscheibenheizung, usw. vorübergehend ausgeschaltet. Die ausgeschalteten Verbraucher werden automatisch wieder eingeschaltet, wenn es die Bedingungen erlauben.

256
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013

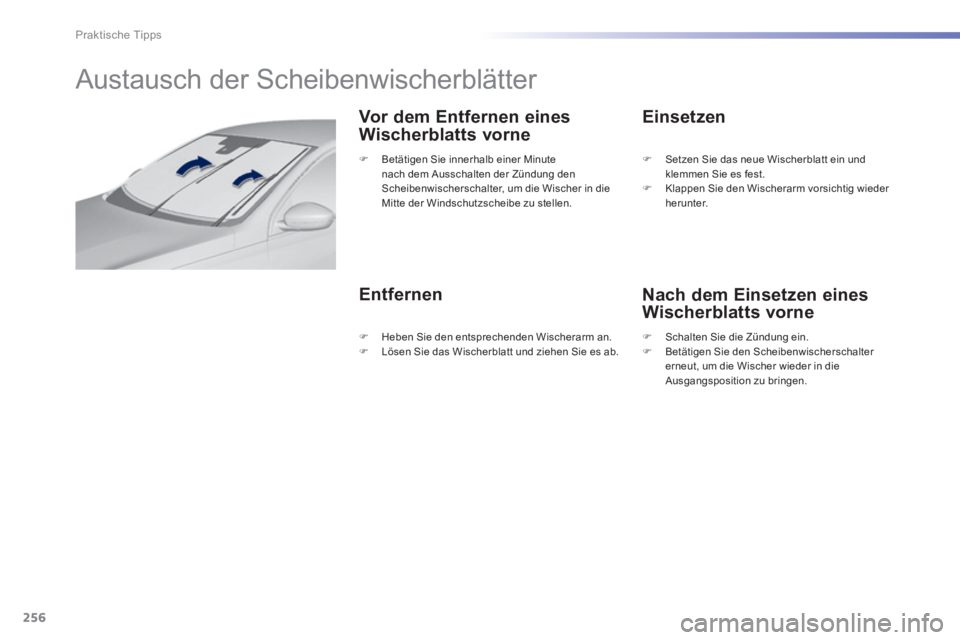

Austausch der Scheibenwischerblätter
Vor dem Entfernen eines
Wischerblatts vorne
Entfernen
Einsetzen
Nach dem Einsetzen eines
Wischerblatts vorne
 Betätigen Sie innerhalb einer Minute nach dem Ausschalten der Zündung den Scheibenwischerschalter, um die Wischer in die Mitte der Windschutzscheibe zu stellen.
 Setzen Sie das neue Wischerblatt ein und klemmen Sie es fest.  Klappen Sie den Wischerarm vorsichtig wieder herunter.
 Heben Sie den entsprechenden Wischerarm an.  Lösen Sie das Wischerblatt und ziehen Sie es ab.  Schalten Sie die Zündung ein.  Betätigen Sie den Scheibenwischerschalter erneut, um die Wischer wieder in die Ausgangsposition zu bringen.

257
7
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013

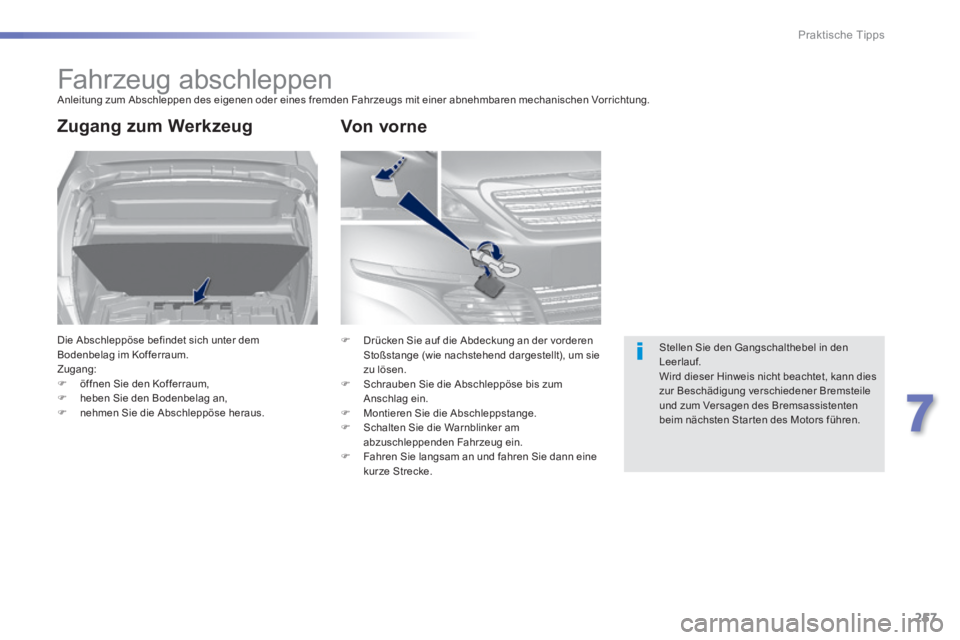

Fahrzeug abschleppen Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren mechanischen Vorrichtung.
Zugang zum Werkzeug
Die Abschleppöse befindet sich unter dem Bodenbelag im Kofferraum. Zugang:  öffnen Sie den Kofferraum,  heben Sie den Bodenbelag an,  nehmen Sie die Abschleppöse heraus.
Stellen Sie den Gangschalthebel in den Leerlauf. Wird dieser Hinweis nicht beachtet, kann dies zur Beschädigung verschiedener Bremsteile und zum Versagen des Bremsassistenten beim nächsten Star ten des Motors führen.
 Drücken Sie auf die Abdeckung an der vorderen Stoßstange (wie nachstehend dargestellt), um sie zu lösen.  Schrauben Sie die Abschleppöse bis zum Anschlag ein.  Montieren Sie die Abschleppstange.  Schalten Sie die Warnblinker am abzuschleppenden Fahrzeug ein.  Fahren Sie langsam an und fahren Sie dann eine kurze Strecke.
Von vorne

258
Praktische Tipps
308_de_Chap07_info pratiques_ed02-2013

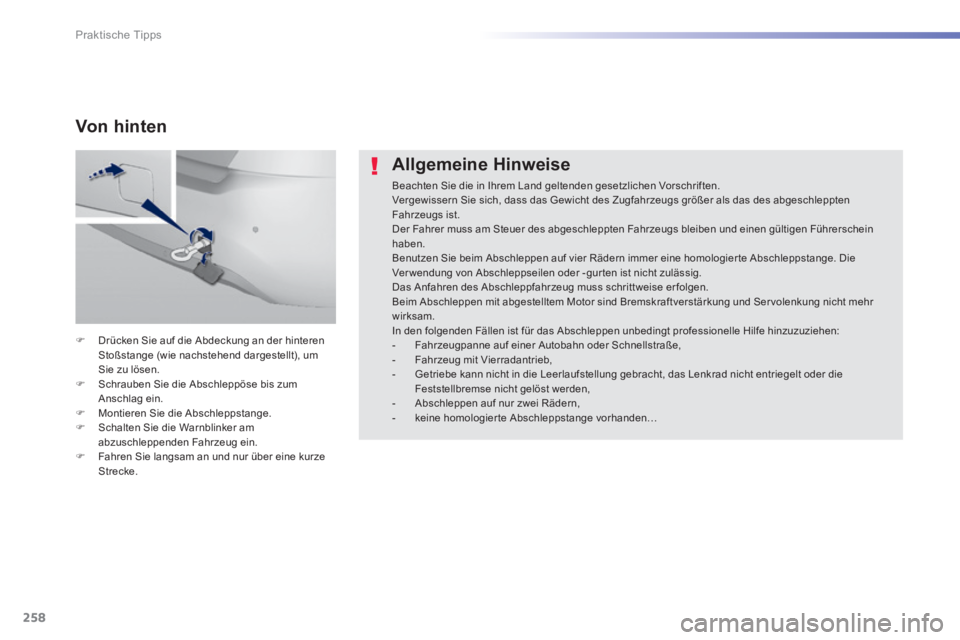

Allgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschriften. Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als das des abgeschleppten Fahrzeugs ist. Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs bleiben und einen gültigen Führerschein haben. Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte Abschleppstange. Die Verwendung von Abschleppseilen oder -gurten ist nicht zulässig. Das Anfahren des Abschleppfahrzeug muss schrittweise erfolgen. Beim Abschleppen mit abgestelltem Motor sind Bremskraftverstärkung und Ser volenkung nicht mehr wirksam. In den folgenden Fällen ist für das Abschleppen unbedingt professionelle Hilfe hinzuzuziehen: - Fahrzeugpanne auf einer Autobahn oder Schnellstraße, - Fahrzeug mit Vierradantrieb, - Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht entriegelt oder die Feststellbremse nicht gelöst werden, - Abschleppen auf nur zwei Rädern, - keine homologierte Abschleppstange vorhanden…
 Drücken Sie auf die Abdeckung an der hinteren Stoßstange (wie nachstehend dargestellt), um Sie zu lösen.  Schrauben Sie die Abschleppöse bis zum Anschlag ein.  Montieren Sie die Abschleppstange.  Schalten Sie die Warnblinker am abzuschleppenden Fahrzeug ein.  Fahren Sie langsam an und nur über eine kurze Strecke.
Von hinten
