Peugeot 308 2014 Betriebsanleitung (in German)

279
8
Kontrollen
308_de_Chap08_verifications_ed02-2013

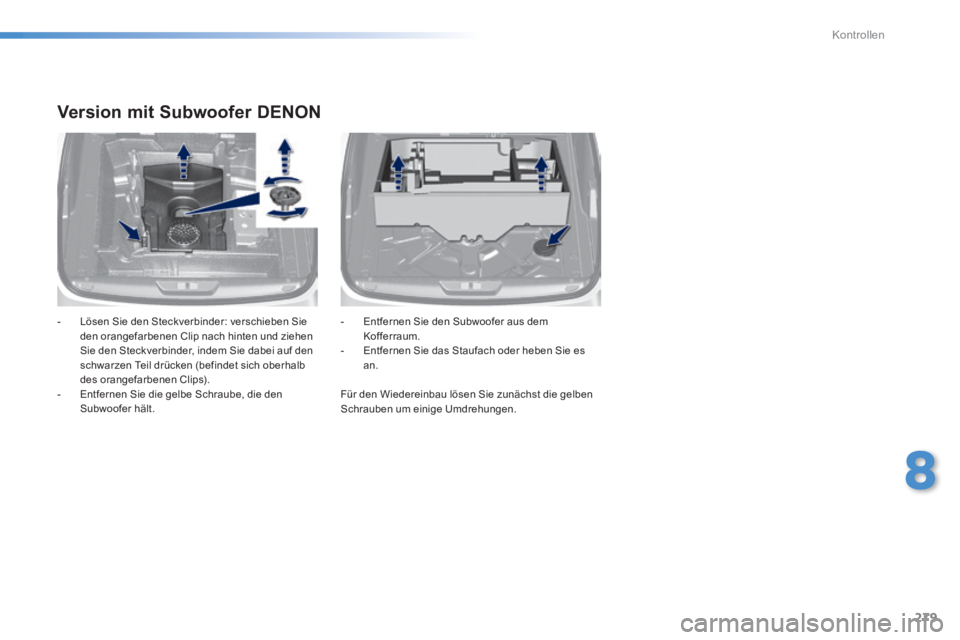

Version mit Subwoofer DENON
- Lösen Sie den Steckverbinder: verschieben Sie den orangefarbenen Clip nach hinten und ziehen Sie den Steckverbinder, indem Sie dabei auf den schwarzen Teil drücken (befindet sich oberhalb des orangefarbenen Clips). - Entfernen Sie die gelbe Schraube, die den Subwoofer hält. Für den Wiedereinbau lösen Sie zunächst die gelben Schrauben um einige Umdrehungen.
- Entfernen Sie den Subwoofer aus dem Kofferraum. - Entfernen Sie das Staufach oder heben Sie es an.

280
Kontrollen
308_de_Chap08_verifications_ed02-2013

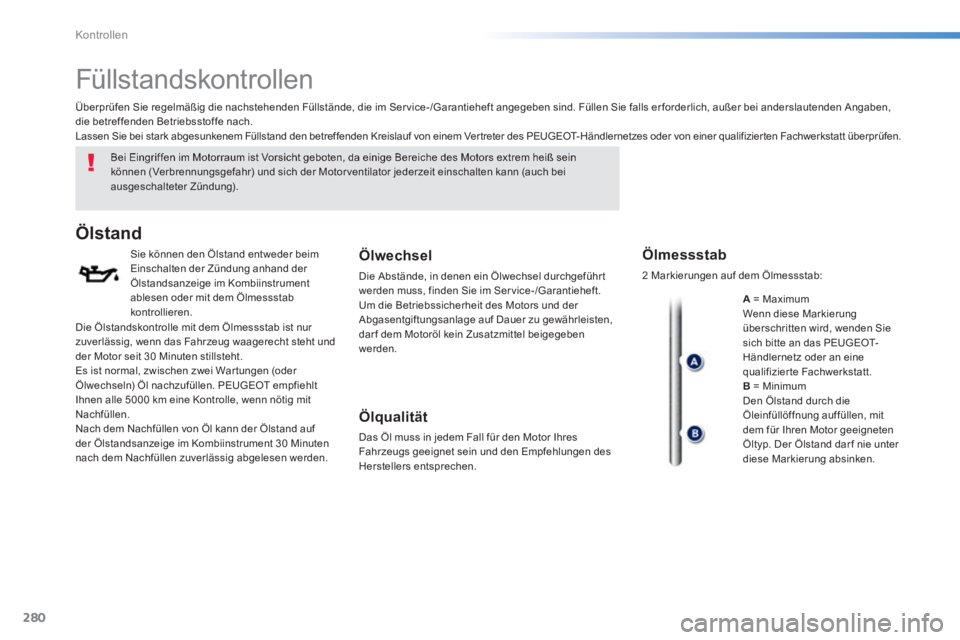

Füllstandskontrollen
Bei Eingriffen im Motorraum ist Vorsicht geboten, da einige Bereiche des Motors extrem heiß sein können (Verbrennungsgefahr) und sich der Motor ventilator jederzeit einschalten kann (auch bei ausgeschalteter Zündung).
Ölstand
Sie können den Ölstand entweder beim Einschalten der Zündung anhand der Ölstandsanzeige im Kombiinstrument ablesen oder mit dem Ölmessstab kontrollieren.
Ölwechsel
Die Abstände, in denen ein Ölwechsel durchgeführ t werden muss, finden Sie im Ser vice-/Garantieheft. Um die Betriebssicherheit des Motors und der Abgasentgiftungsanlage auf Dauer zu gewährleisten, dar f dem Motoröl kein Zusatzmittel beigegeben werden.
Ölqualität
Das Öl muss in jedem Fall für den Motor Ihres Fahrzeugs geeignet sein und den Empfehlungen des Herstellers entsprechen.
Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im Service-/Garantieheft angegeben sind. Füllen Sie falls erforderlich, außer bei anderslautenden Angaben, die betreffenden Betriebsstoffe nach. Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Ver treter des PEUGEOT-Händlernetzes oder von einer qualifizier ten Fachwerkstatt überprüfen.
Ölmessstab
2 Markierungen auf dem Ölmessstab:
A = Maximum Wenn diese Markierung überschritten wird, wenden Sie sich bitte an das PEUGEOT-Händlernetz oder an eine qualifizierte Fachwerkstatt. B = Minimum Den Ölstand durch die Öleinfüllöffnung auffüllen, mit dem für Ihren Motor geeigneten Öltyp. Der Ölstand dar f nie unter diese Markierung absinken.
Die Ölstandskontrolle mit dem Ölmessstab ist nur zuverlässig, wenn das Fahrzeug waagerecht steht und der Motor seit 30 Minuten stillsteht. Es ist normal, zwischen zwei War tungen (oder Ölwechseln) Öl nachzufüllen. PEUGEOT empfiehlt Ihnen alle 5000 km eine Kontrolle, wenn nötig mit Nachfüllen. Nach dem Nachfüllen von Öl kann der Ölstand auf der Ölstandsanzeige im Kombiinstrument 30 Minuten nach dem Nachfüllen zuverlässig abgelesen werden.

281
8
Kontrollen
308_de_Chap08_verifications_ed02-2013

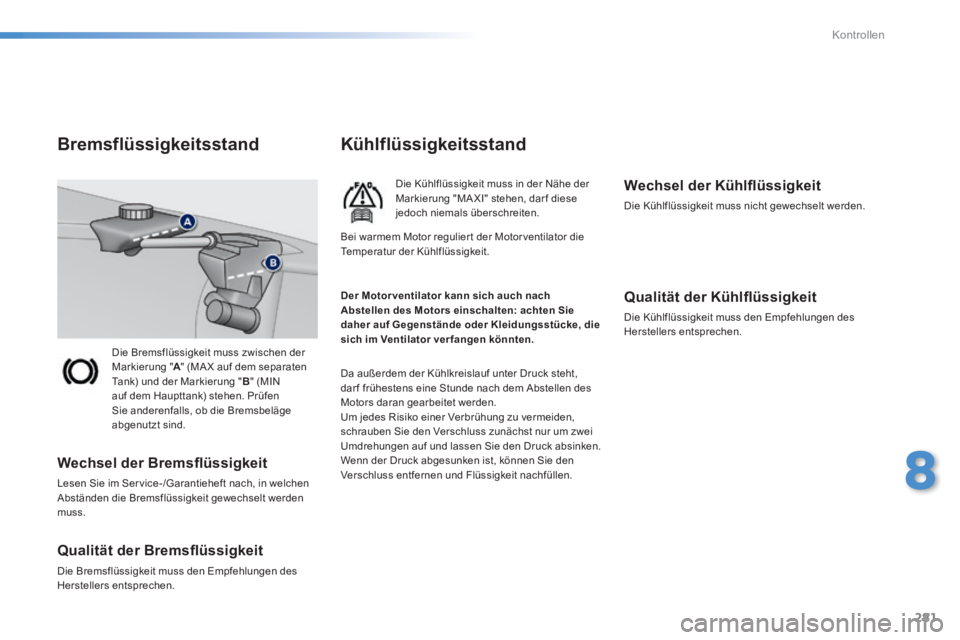

Die Bremsflüssigkeit muss zwischen der M ar kier ung " A " (MA X auf dem separaten A " (MA X auf dem separaten ATank) und der Markierung " B " (MIN auf dem Haupttank) stehen. Prüfen Sie anderenfalls, ob die Bremsbeläge abgenutzt sind.
Bremsflüssigkeitsstand
Wechsel der Bremsfl üssigkeit
Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen die Bremsflüssigkeit gewechselt werden muss.
Qualität der Bremsfl üssigkeit
Die Bremsflüssigkeit muss den Empfehlungen des Herstellers entsprechen.
Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe der Markierung "MA XI" stehen, dar f diese jedoch niemals überschreiten.
Da außerdem der Kühlkreislauf unter Druck steht, dar f frühestens eine Stunde nach dem Abstellen des Motors daran gearbeitet werden. Um jedes Risiko einer Verbrühung zu vermeiden, schrauben Sie den Verschluss zunächst nur um zwei Umdrehungen auf und lassen Sie den Druck absinken. Wenn der Druck abgesunken ist, können Sie den Verschluss entfernen und Flüssigkeit nachfüllen.
Wechsel der Kühlfl üssigkeit
Die Kühlflüssigkeit muss nicht gewechselt werden.
Qualität der Kühlfl üssigkeit
Die Kühlflüssigkeit muss den Empfehlungen des Herstellers entsprechen.
Der Motorventilator Der Motorventilator Der Motorventilatorkann sich auch nach Abstellen des Motors einschalten: achten Siedaher daher daherauf Gegenstände oder Kleidungsstücke, die sich im Ventilator verfangen könnten.
Bei warmem Motor regulier t der Motor ventilator die Temperatur der Kühlflüssigkeit.

282
Kontrollen
308_de_Chap08_verifications_ed02-2013

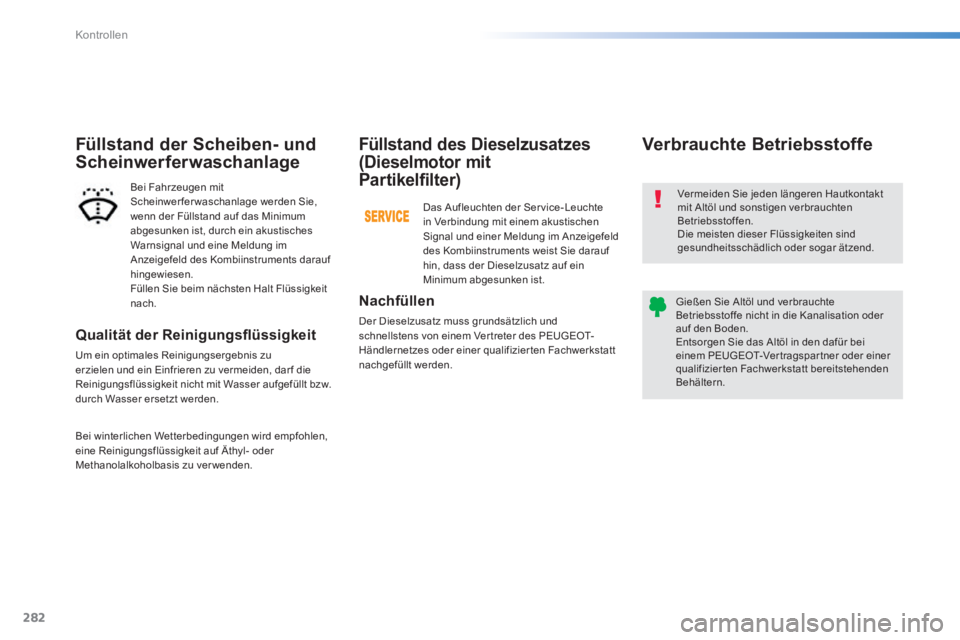

Qualität der Reinigungsfl üssigkeit
Um ein optimales Reinigungsergebnis zu erzielen und ein Einfrieren zu vermeiden, dar f die Reinigungsflüssigkeit nicht mit Wasser aufgefüllt bzw. durch Wasser ersetzt werden.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerferwaschanlage werden Sie, wenn der Füllstand auf das Minimum abgesunken ist, durch ein akustisches Warnsignal und eine Meldung im Anzeigefeld des Kombiinstruments darauf hingewiesen. Füllen Sie beim nächsten Halt Flüssigkeit nach.
Vermeiden Sie jeden längeren Hautkontakt mit Altöl und sonstigen verbrauchten Betriebsstoffen. Die meisten dieser Flüssigkeiten sind gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte Betriebsstoffe nicht in die Kanalisation oder auf den Boden. Entsorgen Sie das Altöl in den dafür bei einem PEUGEOT-Ver tragspar tner oder einer qualifizierten Fachwerkstatt bereitstehenden Behältern.
Verbrauchte Betriebsstoffe
Nachfüllen
Der Dieselzusatz muss grundsätzlich und schnellstens von einem Ver treter des PEUGEOT-Händlernetzes oder einer qualifizierten Fachwerkstatt nachgefüllt werden.
Füllstand des Dieselzusatzes
(Dieselmotor mit
Par tikelfilter)
Das Aufleuchten der Ser vice- Leuchte in Verbindung mit einem akustischen Signal und einer Meldung im Anzeigefeld des Kombiinstruments weist Sie darauf hin, dass der Dieselzusatz auf ein Minimum abgesunken ist.
Bei winterlichen Wetterbedingungen wird empfohlen, eine Reinigungsflüssigkeit auf Äthyl- oder Methanolalkoholbasis zu verwenden.

283
8
Kontrollen
308_de_Chap08_verifications_ed02-2013

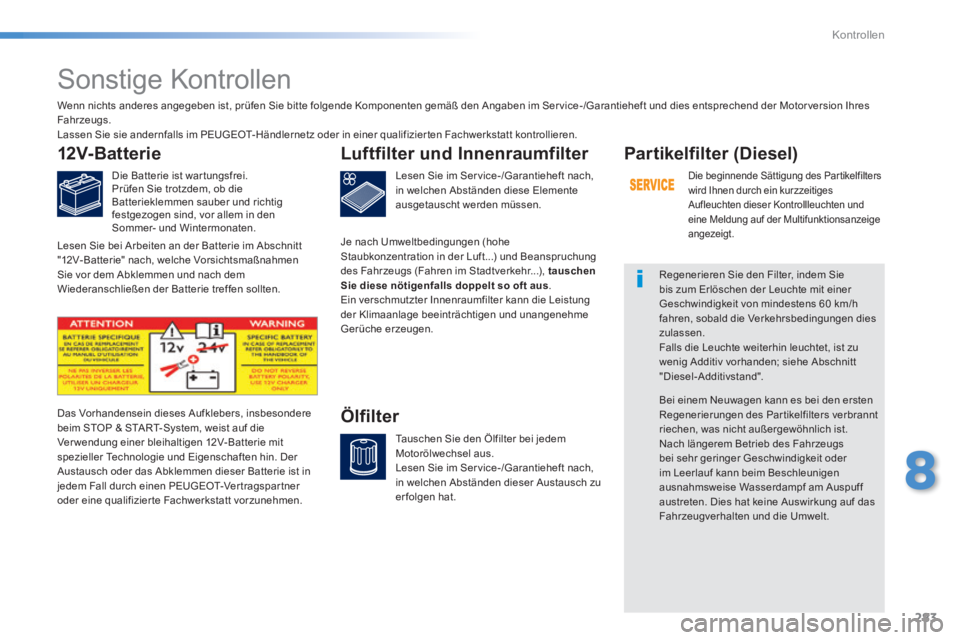

Sonstige Kontrollen
12V-Batterie
Die Batterie ist war tungsfrei. Prüfen Sie trotzdem, ob die Batterieklemmen sauber und richtig festgezogen sind, vor allem in den Sommer- und Wintermonaten.
Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen diese Elemente ausgetauscht werden müssen.
Luftfilter und Innenraumfilter
Tauschen Sie den Ölfilter bei jedem Motorölwechsel aus. Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen dieser Austausch zu er folgen hat.
Ölfilter Das Vorhandensein dieses Aufklebers, insbesondere beim STOP & START-System, weist auf die Verwendung einer bleihaltigen 12V-Batterie mit spezieller Technologie und Eigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist in jedem Fall durch einen PEUGEOT-Ver tragspar tner oder eine qualifizier te Fachwerkstatt vorzunehmen.
Partikelfilter (Diesel)
Die beginnende Sättigung des Partikelfilters wird Ihnen durch ein kurzzeitiges Aufleuchten dieser Kontrollleuchten und eine Meldung auf der Multifunktionsanzeige angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum Erlöschen der Leuchte mit einer Geschwindigkeit von mindestens 60 km/h fahren, sobald die Verkehrsbedingungen dies zulassen. Falls die Leuchte weiterhin leuchtet, ist zu wenig Additiv vorhanden; siehe Abschnitt "Diesel-Additivstand".
Bei einem Neuwagen kann es bei den ersten Regenerierungen des Partikelfilters verbrannt riechen, was nicht außergewöhnlich ist. Nach längerem Betrieb des Fahrzeugs bei sehr geringer Geschwindigkeit oder im Leerlauf kann beim Beschleunigen ausnahmsweise Wasserdampf am Auspuff austreten. Dies hat keine Auswirkung auf das Fahrzeugverhalten und die Umwelt.
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Service-/Garantieheft und dies entsprechend der Motorversion Ihres Fahrzeugs. Lassen Sie sie andernfalls im PEUGEOT-Händlernetz oder in einer qualifizier ten Fachwerkstatt kontrollieren.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt "12V- Batterie" nach, welche Vorsichtsmaßnahmen Sie vor dem Abklemmen und nach dem Wiederanschließen der Batterie treffen sollten.
Je nach Umweltbedingungen (hohe Staubkonzentration in der Luft...) und Beanspruchung des Fahrzeugs (Fahren im Stadtverkehr...), tauschen Sie diese nötigenfalls doppelt so oft aus . Ein verschmutzter Innenraumfilter kann die Leistung der Klimaanlage beeinträchtigen und unangenehme Gerüche erzeugen.

284
Kontrollen
308_de_Chap08_verifications_ed02-2013

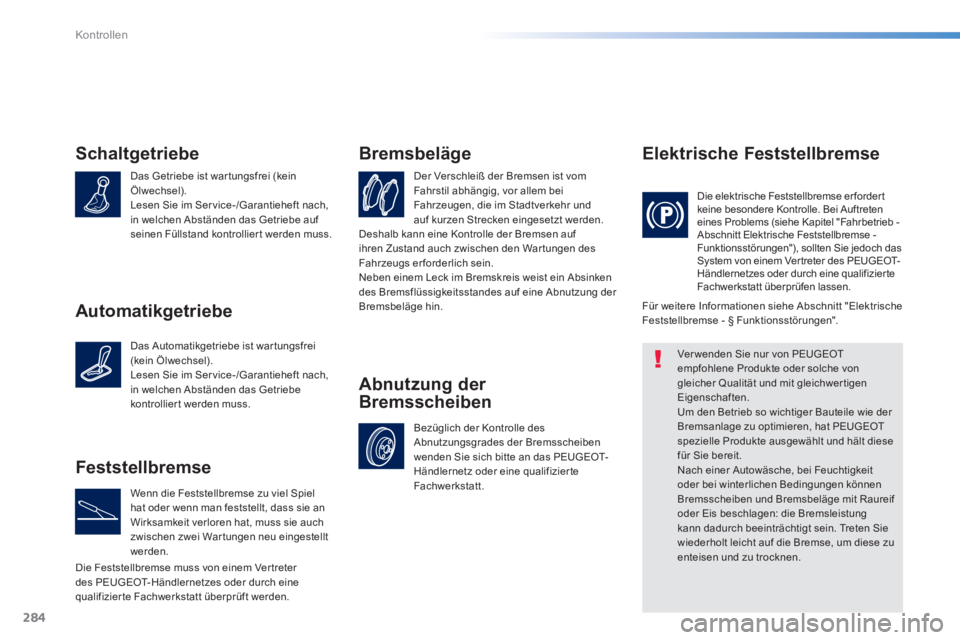

Schaltgetriebe
Das Getriebe ist war tungsfrei (kein Ölwechsel). Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen das Getriebe auf seinen Füllstand kontrolliert werden muss.
Der Verschleiß der Bremsen ist vom Fahrstil abhängig, vor allem bei Fahrzeugen, die im Stadtverkehr und auf kurzen Strecken eingesetzt werden.
Bremsbeläge
Bezüglich der Kontrolle des Abnutzungsgrades der Bremsscheiben wenden Sie sich bitte an das PEUGEOT-Händlernetz oder eine qualifizierte Fachwerkstatt.
Abnutzung der
Bremsscheiben
Elektrische Feststellbremse
Die elektrische Feststellbremse erfordert keine besondere Kontrolle. Bei Auftreten eines Problems (siehe Kapitel "Fahrbetrieb - Abschnitt Elektrische Feststellbremse - Funktionsstörungen"), sollten Sie jedoch das System von einem Ver treter des PEUGEOT-Händlernetzes oder durch eine qualifizierte Fachwerkstatt überprüfen lassen.
Ver wenden Sie nur von PEUGEOT empfohlene Produkte oder solche von gleicher Qualität und mit gleichwertigen Eigenschaften. Um den Betrieb so wichtiger Bauteile wie der Bremsanlage zu optimieren, hat PEUGEOT spezielle Produkte ausgewählt und hält diese für Sie bereit. Nach einer Autowäsche, bei Feuchtigkeit oder bei winterlichen Bedingungen können Bremsscheiben und Bremsbeläge mit Raureif oder Eis beschlagen: die Bremsleistung kann dadurch beeinträchtigt sein. Treten Sie wiederholt leicht auf die Bremse, um diese zu enteisen und zu trocknen.
Feststellbremse
Wenn die Feststellbremse zu viel Spiel hat oder wenn man feststellt, dass sie an Wirksamkeit verloren hat, muss sie auch zwischen zwei Wartungen neu eingestellt werden.
Die Feststellbremse muss von einem Vertreter des PEUGEOT-Händlernetzes oder durch eine qualifizierte Fachwerkstatt überprüft werden.
Deshalb kann eine Kontrolle der Bremsen auf ihren Zustand auch zwischen den War tungen des Fahrzeugs erforderlich sein. Neben einem Leck im Bremskreis weist ein Absinken des Bremsflüssigkeitsstandes auf eine Abnutzung der Bremsbeläge hin. Für weitere Informationen siehe Abschnitt "Elektrische Feststellbremse - § Funktionsstörungen". Automatikgetriebe
Das Automatikgetriebe ist wartungsfrei (kein Ölwechsel). Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen das Getriebe kontrollier t werden muss.

285
9
Technische Daten
308_de_Chap09_caracteristiques techniques_ed02-2013

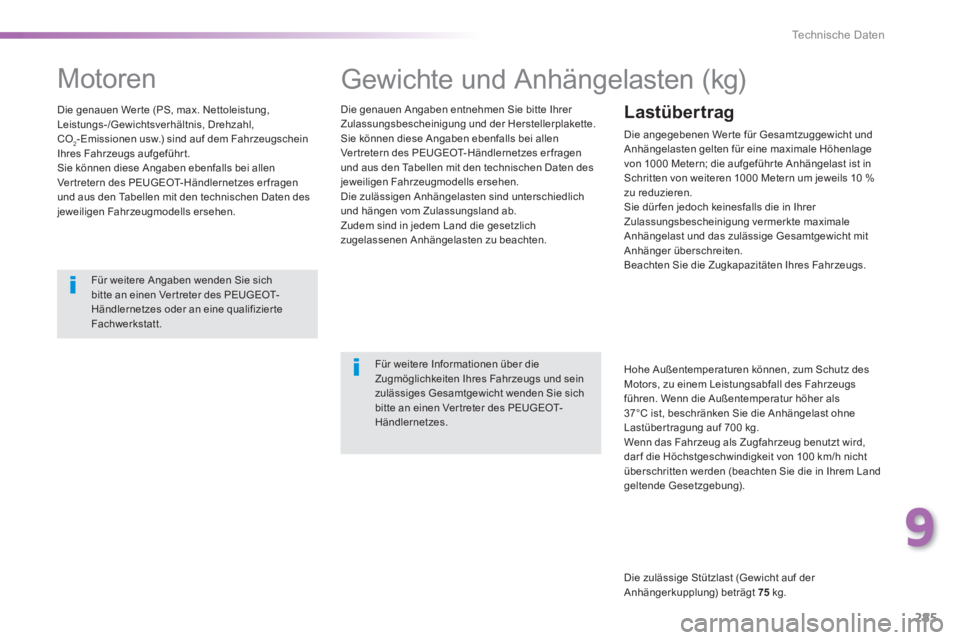

Gewichte und Anhängelasten (kg)
Die genauen Angaben entnehmen Sie bitte Ihrer Zulassungsbescheinigung und der Herstellerplakette. Sie können diese Angaben ebenfalls bei allen Vertretern des PEUGEOT-Händlernetzes erfragen und aus den Tabellen mit den technischen Daten des jeweiligen Fahrzeugmodells ersehen. Die zulässigen Anhängelasten sind unterschiedlich und hängen vom Zulassungsland ab. Zudem sind in jedem Land die gesetzlich zugelassenen Anhängelasten zu beachten.
Für weitere Informationen über die Zugmöglichkeiten Ihres Fahrzeugs und sein zulässiges Gesamtgewicht wenden Sie sich bitte an einen Ver treter des PEUGEOT-Händlernetzes.
Lastübertrag
Die angegebenen Wer te für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern; die aufgeführ te Anhängelast ist in Schritten von weiteren 1000 Metern um jeweils 10 % zu reduzieren. Sie dür fen jedoch keinesfalls die in Ihrer Zulassungsbescheinigung vermerkte maximale Anhängelast und das zulässige Gesamtgewicht mit Anhänger überschreiten. Beachten Sie die Zugkapazitäten Ihres Fahrzeugs.
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall des Fahrzeugs führen. Wenn die Außentemperatur höher als 37°C ist, beschränken Sie die Anhängelast ohne Lastüber tragung auf 700 kg. Wenn das Fahrzeug als Zugfahrzeug benutzt wird, dar f die Höchstgeschwindigkeit von 100 km/h nicht überschritten werden (beachten Sie die in Ihrem Land geltende Gesetzgebung).
Die zulässige Stützlast (Gewicht auf der Anhängerkupplung) beträgt 75 kg.
Motoren
Die genauen Wer te (PS, max. Nettoleistung, Leistungs-/Gewichtsverhältnis, Drehzahl, CO2-Emissionen usw.) sind auf dem Fahrzeugschein Ihres Fahrzeugs aufgeführt. Sie können diese Angaben ebenfalls bei allen Vertretern des PEUGEOT-Händlernetzes erfragen und aus den Tabellen mit den technischen Daten des jeweiligen Fahrzeugmodells ersehen.
Für weitere Angaben wenden Sie sich bitte an einen Ver treter des PEUGEOT-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

286
Technische Daten
308_de_Chap09_caracteristiques techniques_ed02-2013

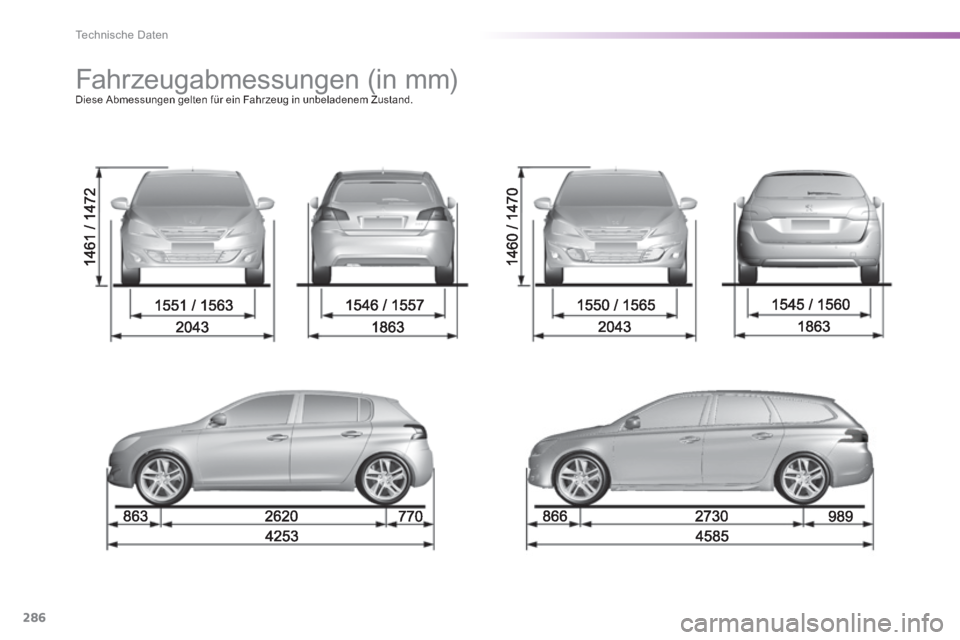

Fahrzeugabmessungen (in mm) Diese Abmessungen gelten für ein Fahrzeug in unbeladenem Zustand.

287
9
Technische Daten
308_de_Chap09_caracteristiques techniques_ed02-2013

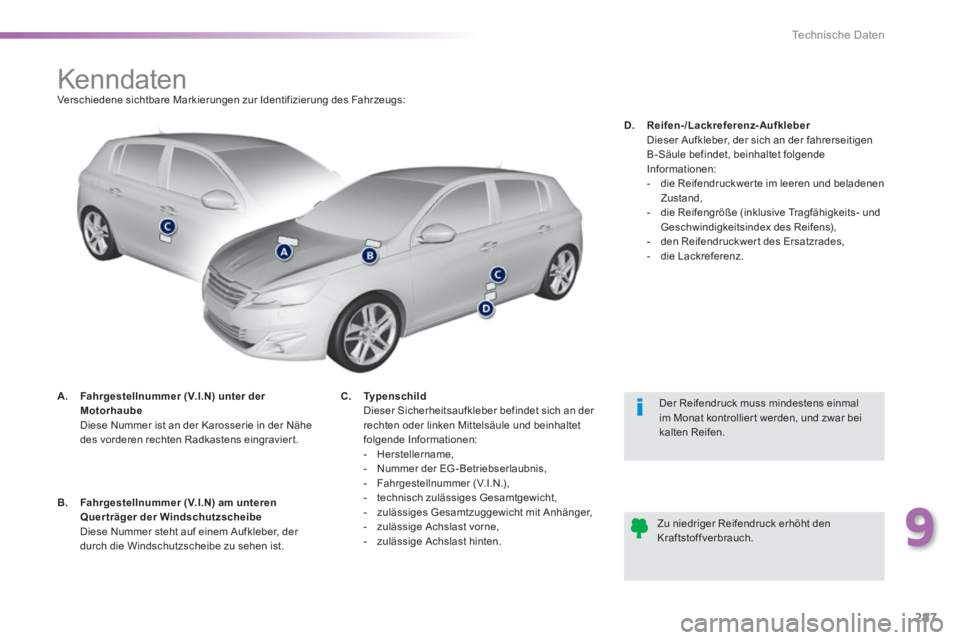

Kenndaten Verschiedene sichtbare Markierungen zur Identifizierung des Fahrzeugs:
A. Fahrgestellnummer (V.I.N) unter der Motorhaube Diese Nummer ist an der Karosserie in der Nähe des vorderen rechten Radkastens eingraviert.
Der Reifendruck muss mindestens einmal im Monat kontrollier t werden, und zwar bei kalten Reifen.
Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch.
B. Fahrgestellnummer (V.I.N) am unteren Querträger der Windschutzscheibe Diese Nummer steht auf einem Aufkleber, der durch die Windschutzscheibe zu sehen ist.
C. Typenschild Dieser Sicherheitsaufkleber befindet sich an der rechten oder linken Mittelsäule und beinhaltet folgende Informationen: - Herstellername, - Nummer der EG-Betriebserlaubnis, - Fahrgestellnummer (V.I.N.), - technisch zulässiges Gesamtgewicht, - zulässiges Gesamtzuggewicht mit Anhänger, - zulässige Achslast vorne, - zulässige Achslast hinten.
D. Reifen-/Lackreferenz-Aufkleber Reifen-/Lackreferenz-Aufkleber Reifen-/Lackreferenz-Aufkleber Dieser Aufkleber, der sich an der fahrerseitigen B-Säule befindet, beinhaltet folgende Informationen: - die Reifendruckwer te im leeren und beladenen Zustand, - die Reifengröße (inklusive Tragfähigkeits- und Geschwindigkeitsindex des Reifens), - den Reifendruckwer t des Ersatzrades, - die Lackreferenz.
