Peugeot 308 2014 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 308, Model: Peugeot 308 2014Pages: 400, PDF-Größe: 10.21 MB

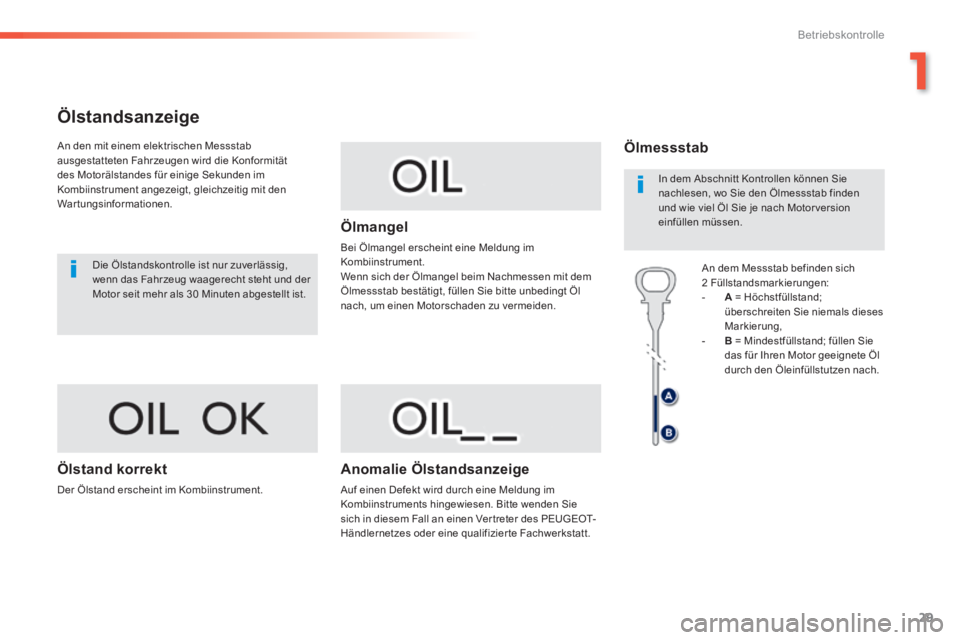

Page 31 of 400
29
1
Betriebskontrolle
308_de_Chap01_controle de marche_ed02-2013
Ölstandsanzeige
An den mit einem elektrischen Messstab ausgestatteten Fahrzeugen wird die Konformität des Motorälstandes für einige Sekunden im Kombiinstrument angezeigt, gleichzeitig mit den Wartungsinformationen.
Die Ölstandskontrolle ist nur zuverlässig, wenn das Fahrzeug waagerecht steht und der Motor seit mehr als 30 Minuten abgestellt ist.
Ölstand korrekt
Der Ölstand erscheint im Kombiinstrument.
Ölmangel
Bei Ölmangel erscheint eine Meldung im Kombiinstrument. Wenn sich der Ölmangel beim Nachmessen mit dem Ölmessstab bestätigt, füllen Sie bitte unbedingt Öl nach, um einen Motorschaden zu vermeiden.
Anomalie Ölstandsanzeige
Auf einen Defekt wird durch eine Meldung im Kombiinstruments hingewiesen. Bitte wenden Sie sich in diesem Fall an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizierte Fachwerkstatt.
Ölmessstab
An dem Messstab befinden sich 2 Füllstandsmarkierungen: - A = Höchstfüllstand; überschreiten Sie niemals dieses Markierung, - B = Mindestfüllstand; füllen Sie das für Ihren Motor geeignete Öl durch den Öleinfüllstutzen nach.
In dem Abschnitt Kontrollen können Sie nachlesen, wo Sie den Ölmessstab finden und wie viel Öl Sie je nach Motor version einfüllen müssen.

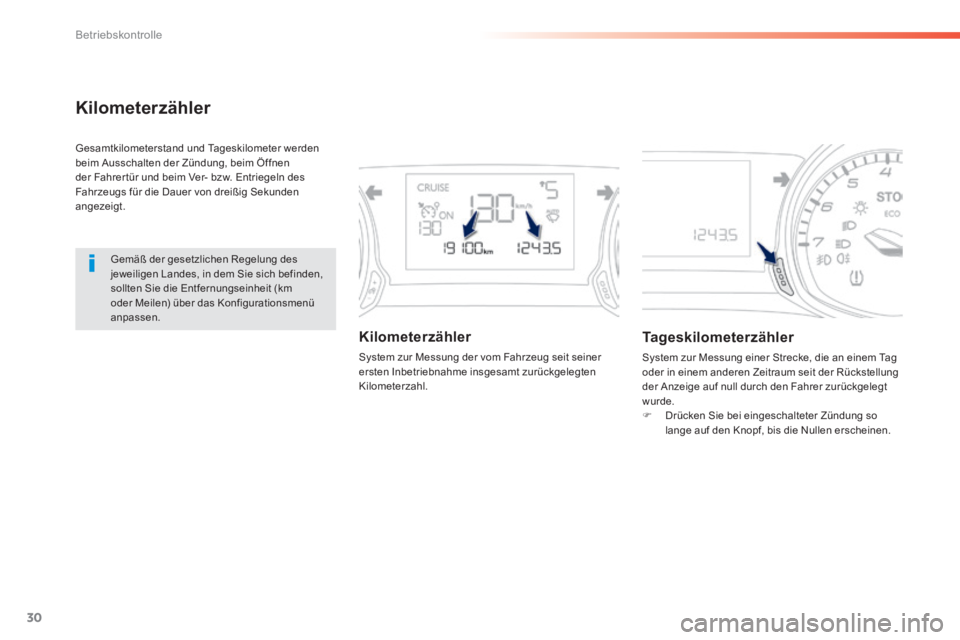

Page 32 of 400
30
Betriebskontrolle
308_de_Chap01_controle de marche_ed02-2013
Kilometerzähler
Gesamtkilometerstand und Tageskilometer werden beim Ausschalten der Zündung, beim Öffnen der Fahrer tür und beim Ver- bzw. Entriegeln des Fahrzeugs für die Dauer von dreißig Sekunden angezeigt.
Gemäß der gesetzlichen Regelung des jeweiligen Landes, in dem Sie sich befinden, sollten Sie die Entfernungseinheit (km oder Meilen) über das Konfigurationsmenü anpassen.
Kilometerzähler
System zur Messung der vom Fahrzeug seit seiner ersten Inbetriebnahme insgesamt zurückgelegten Kilometerzahl.
Tageskilometerzähler
System zur Messung einer Strecke, die an einem Tag oder in einem anderen Zeitraum seit der Rückstellung der Anzeige auf null durch den Fahrer zurückgelegt wurde. Drücken Sie bei eingeschalteter Zündung so lange auf den Knopf, bis die Nullen erscheinen.

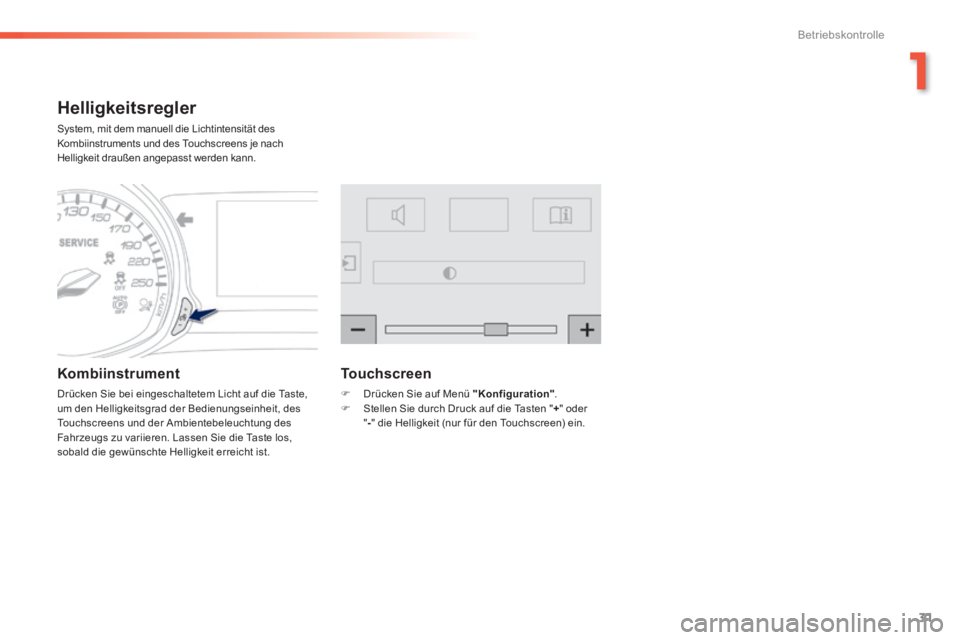

Page 33 of 400
31
1
Betriebskontrolle
308_de_Chap01_controle de marche_ed02-2013
Helligkeitsregler
System, mit dem manuell die Lichtintensität des Kombiinstruments und des Touchscreens je nach Helligkeit draußen angepasst werden kann.
Kombiinstrument
Drücken Sie bei eingeschaltetem Licht auf die Taste, um den Helligkeitsgrad der Bedienungseinheit, des Touchscreens und der Ambientebeleuchtung des Fahrzeugs zu variieren. Lassen Sie die Taste los, sobald die gewünschte Helligkeit erreicht ist.
Touchscreen
Drücken Sie auf Menü "Konfiguration" . Stellen Sie durch Druck auf die Tasten " + " oder " - " die Helligkeit (nur für den Touchscreen) ein.

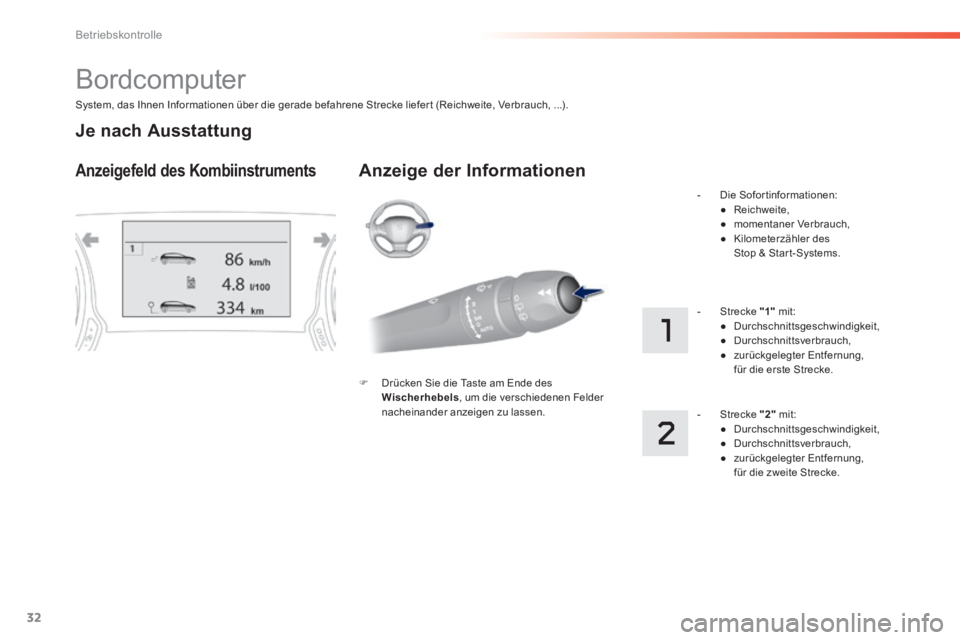

Page 34 of 400
32
Betriebskontrolle
308_de_Chap01_controle de marche_ed02-2013
System, das Ihnen Informationen über die gerade befahrene Strecke liefer t (Reichweite, Verbrauch, ...).
Bordcomputer
Anzeigefeld des Kombiinstruments Anzeige der Informationen
Drücken Sie die Taste am Ende des Wischerhebels , um die verschiedenen Felder nacheinander anzeigen zu lassen.
- Die Sofortinformationen: ● R e i c h w e i t e , ● momentaner Verbrauch, ● Kilometerzähler des Stop & Star t-Systems.
- Strecke "1" mit: ● Durchschnittsgeschwindigkeit, ● D u r c h s c h n i t t s v e r b r a u c h , ● z u r ü c k g e l e g t e r E n t f e r n u n g , für die erste Strecke.
- Strecke "2" mit: ● Durchschnittsgeschwindigkeit, ● D u r c h s c h n i t t s v e r b r a u c h , ● z u r ü c k g e l e g t e r E n t f e r n u n g , für die zweite Strecke.
Je nach Ausstattung
Page 35 of 400
33
1
Betriebskontrolle
308_de_Chap01_controle de marche_ed02-2013

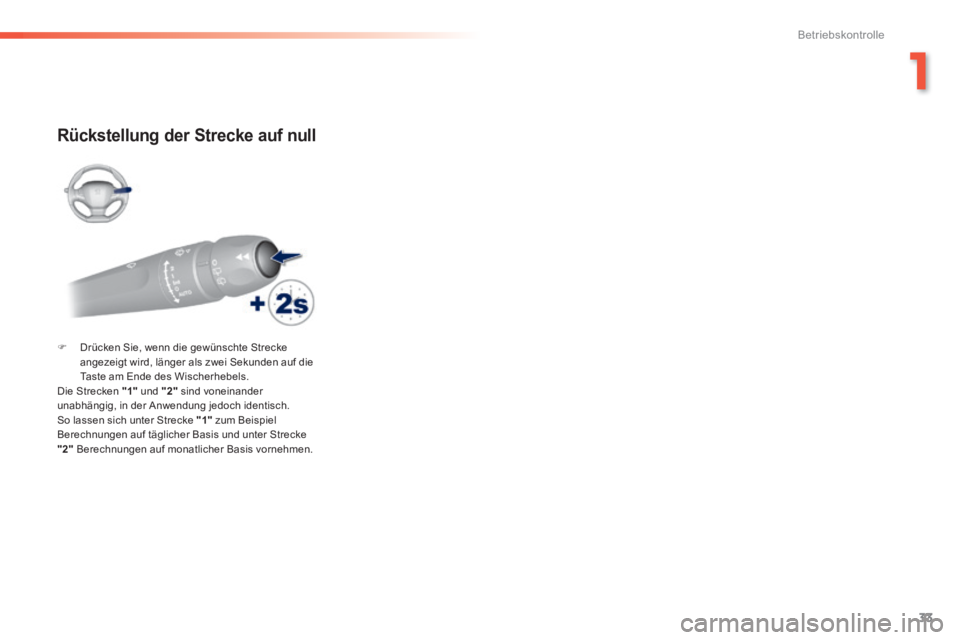

Rückstellung der Strecke auf null
Drücken Sie, wenn die gewünschte Strecke angezeigt wird, länger als zwei Sekunden auf die Taste am Ende des Wischerhebels. Die Strecken "1" und "2" sind voneinander unabhängig, in der Anwendung jedoch identisch. So lassen sich unter Strecke "1" zum Beispiel Berechnungen auf täglicher Basis und unter Strecke "2" Berechnungen auf monatlicher Basis vornehmen.

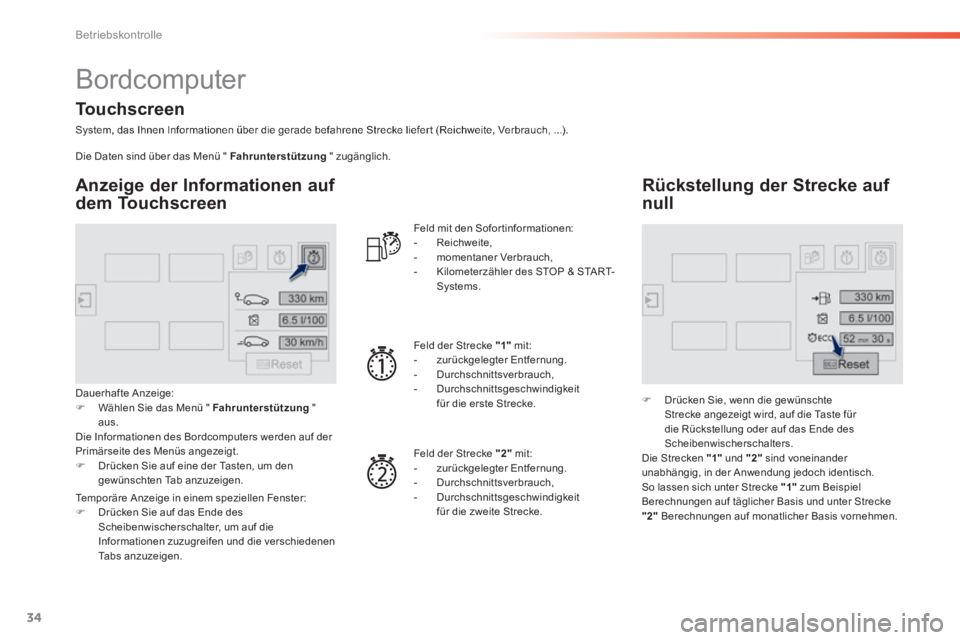

Page 36 of 400
34
Betriebskontrolle
308_de_Chap01_controle de marche_ed02-2013
Bordcomputer
System, das Ihnen Informationen über die gerade befahrene Strecke liefer t (Reichweite, Verbrauch, ...).
Anzeige der Informationen auf
dem Touchscreen
Dauerhafte Anzeige: Wählen Sie das Menü " Fahrunterstützung " aus. Die Informationen des Bordcomputers werden auf der Primärseite des Menüs angezeigt. Drücken Sie auf eine der Tasten, um den gewünschten Tab anzuzeigen.
Feld mit den Sofortinformationen: - Reichweite, - momentaner Verbrauch, - Kilometerzähler des STOP & START-Systems.
Feld der Strecke "1" mit: - zurückgelegter Entfernung. - Durchschnittsverbrauch, - Durchschnittsgeschwindigkeit für die erste Strecke.
Feld der Strecke "2" mit: - zurückgelegter Entfernung. - Durchschnittsverbrauch, - Durchschnittsgeschwindigkeit für die zweite Strecke.
Rückstellung der Strecke auf
null
Drücken Sie, wenn die gewünschte Strecke angezeigt wird, auf die Taste für die Rückstellung oder auf das Ende des Scheibenwischerschalters. Die Strecken "1" und "2" sind voneinander unabhängig, in der Anwendung jedoch identisch. So lassen sich unter Strecke "1" zum Beispiel Berechnungen auf täglicher Basis und unter Strecke "2" Berechnungen auf monatlicher Basis vornehmen.
Die Daten sind über das Menü " Fahrunterstützung " zugänglich.
Temporäre Anzeige in einem speziellen Fenster: Drücken Sie auf das Ende des Scheibenwischerschalter, um auf die Informationen zuzugreifen und die verschiedenen Tabs anzuzeigen.
Touchscreen

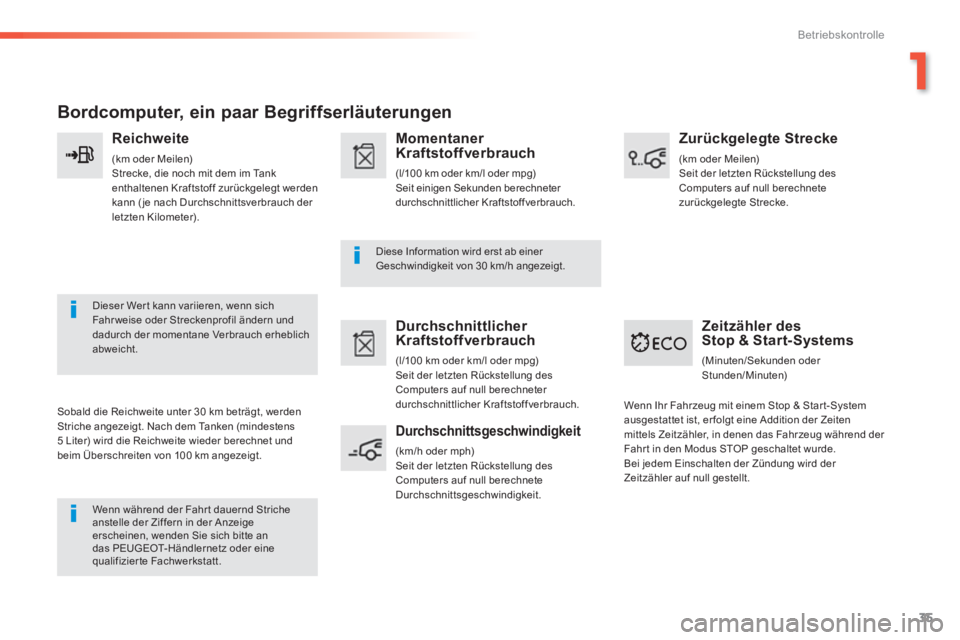

Page 37 of 400
35
1
Betriebskontrolle
308_de_Chap01_controle de marche_ed02-2013
Bordcomputer, ein paar Begriffserläuterungen
Reichweite
(km oder Meilen) Strecke, die noch mit dem im Tank enthaltenen Kraftstoff zurückgelegt werden kann (je nach Durchschnittsverbrauch der letzten Kilometer).
Dieser Wer t kann variieren, wenn sich Fahrweise oder Streckenprofil ändern und dadurch der momentane Verbrauch erheblich abweicht.
Sobald die Reichweite unter 30 km beträgt, werden Striche angezeigt. Nach dem Tanken (mindestens 5 Liter) wird die Reichweite wieder berechnet und beim Überschreiten von 100 km angezeigt.
Wenn während der Fahr t dauernd Striche anstelle der Ziffern in der Anzeige erscheinen, wenden Sie sich bitte an das PEUGEOT-Händlernetz oder eine qualifizierte Fachwerkstatt.
Diese Information wird erst ab einer Geschwindigkeit von 30 km/h angezeigt.
Momentaner Kraftstoffverbrauch
(l/100 km oder km/l oder mpg) Seit einigen Sekunden berechneter durchschnittlicher Kraftstoffverbrauch.
Durchschnittlicher Kraftstoffverbrauch
(l/100 km oder km/l oder mpg) Seit der letzten Rückstellung des Computers auf null berechneter durchschnittlicher Kraftstoffverbrauch.
Durchschnittsgeschwindigkeit
(km/h oder mph) Seit der letzten Rückstellung des Computers auf null berechnete Durchschnittsgeschwindigkeit.
Zurückgelegte Strecke
(km oder Meilen) Seit der letzten Rückstellung des Computers auf null berechnete zurückgelegte Strecke.
Zeitzähler des Stop & Start-Systems
(Minuten/Sekunden oder Stunden/Minuten)
Wenn Ihr Fahrzeug mit einem Stop & Star t-System ausgestattet ist, er folgt eine Addition der Zeiten mittels Zeitzähler, in denen das Fahrzeug während der Fahr t in den Modus STOP geschaltet wurde. Bei jedem Einschalten der Zündung wird der Zeitzähler auf null gestellt.

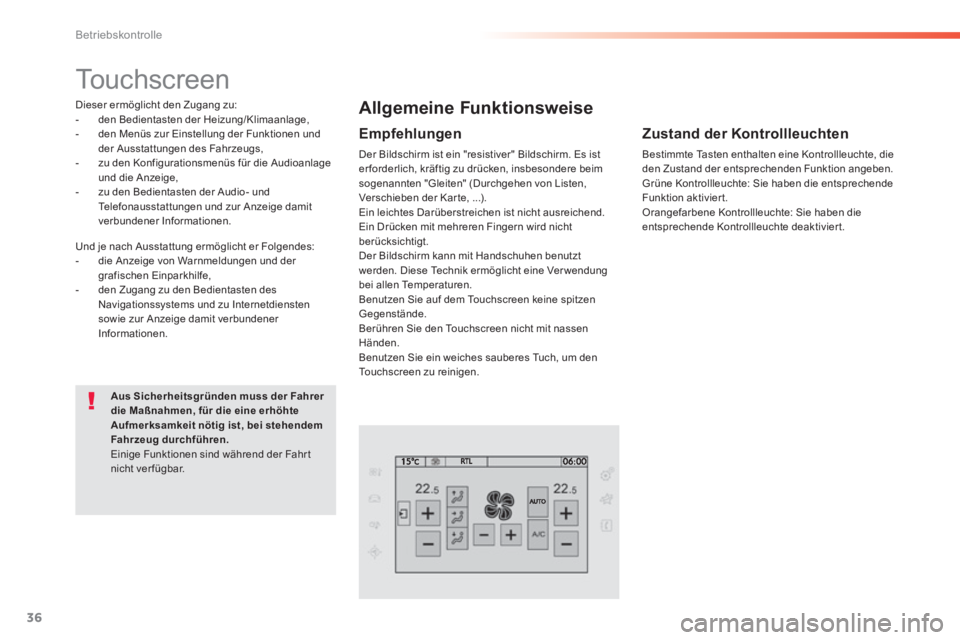

Page 38 of 400
36
Betriebskontrolle
308_de_Chap01_controle de marche_ed02-2013
Touchscreen
Dieser ermöglicht den Zugang zu: - den Bedientasten der Heizung/Klimaanlage, - den Menüs zur Einstellung der Funktionen und der Ausstattungen des Fahrzeugs, - zu den Konfigurationsmenüs für die Audioanlage und die Anzeige, - zu den Bedientasten der Audio- und Telefonausstattungen und zur Anzeige damit verbundener Informationen.
Aus Sicherheitsgründen muss der Fahrer die Maßnahmen, für die eine erhöhte Aufmerksamkeit nötig ist, bei stehendem Fahrzeug durchführen. Einige Funktionen sind während der Fahr t nicht ver fügbar.
Allgemeine Funktionsweise
Empfehlungen
Der Bildschirm ist ein "resistiver" Bildschirm. Es ist er forderlich, kräftig zu drücken, insbesondere beim sogenannten "Gleiten" (Durchgehen von Listen, Verschieben der Kar te, ...). Ein leichtes Darüberstreichen ist nicht ausreichend. Ein Drücken mit mehreren Fingern wird nicht berücksichtigt. Der Bildschirm kann mit Handschuhen benutzt werden. Diese Technik ermöglicht eine Ver wendung bei allen Temperaturen. Benutzen Sie auf dem Touchscreen keine spitzen Gegenstände. Berühren Sie den Touchscreen nicht mit nassen Händen. Benutzen Sie ein weiches sauberes Tuch, um den Touchscreen zu reinigen.
Und je nach Ausstattung ermöglicht er Folgendes: - die Anzeige von Warnmeldungen und der grafischen Einparkhilfe, - den Zugang zu den Bedientasten des Navigationssystems und zu Internetdiensten sowie zur Anzeige damit verbundener Informationen.
Zustand der Kontrollleuchten
Bestimmte Tasten enthalten eine Kontrollleuchte, die den Zustand der entsprechenden Funktion angeben. Grüne Kontrollleuchte: Sie haben die entsprechende Funktion aktiviert. Orangefarbene Kontrollleuchte: Sie haben die entsprechende Kontrollleuchte deaktiviert.

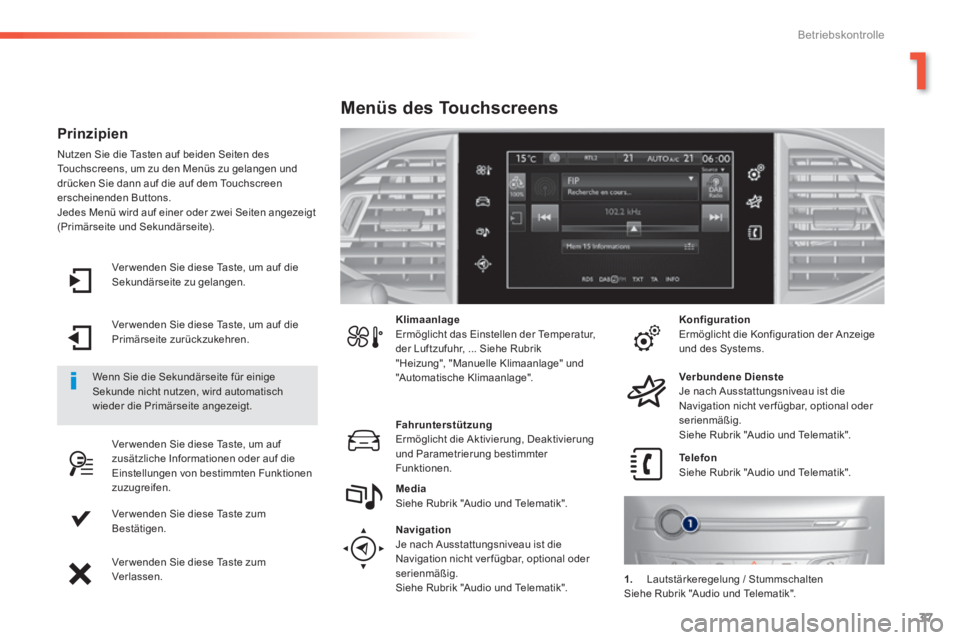

Page 39 of 400
37
1
Betriebskontrolle
308_de_Chap01_controle de marche_ed02-2013
Ver wenden Sie diese Taste, um auf die Sekundärseite zu gelangen.
Ver wenden Sie diese Taste, um auf die Primärseite zurückzukehren.
Ver wenden Sie diese Taste, um auf zusätzliche Informationen oder auf die Einstellungen von bestimmten Funktionen zuzugreifen.
Ver wenden Sie diese Taste zum Bestätigen.
Ver wenden Sie diese Taste zum Verlassen.
Prinzipien
Nutzen Sie die Tasten auf beiden Seiten des Touchscreens, um zu den Menüs zu gelangen und drücken Sie dann auf die auf dem Touchscreen erscheinenden Buttons. Jedes Menü wird auf einer oder zwei Seiten angezeigt (Primärseite und Sekundärseite).
Wenn Sie die Sekundärseite für einige Sekunde nicht nutzen, wird automatisch wieder die Primärseite angezeigt.
Klimaanlage Ermöglicht das Einstellen der Temperatur, der Luftzufuhr, ... Siehe Rubrik "Heizung", "Manuelle Klimaanlage" und "Automatische Klimaanlage".
Menüs des Touchscreens
Fahrunterstützung Ermöglicht die Aktivierung, Deaktivierung und Parametrierung bestimmter Funktionen. Telefon Siehe Rubrik "Audio und Telematik".
Media Siehe Rubrik "Audio und Telematik".
Navigation Je nach Ausstattungsniveau ist die Navigation nicht ver fügbar, optional oder serienmäßig. Siehe Rubrik "Audio und Telematik".
Konfiguration Ermöglicht die Konfiguration der Anzeige und des Systems.
Verbundene Dienste Je nach Ausstattungsniveau ist die Navigation nicht ver fügbar, optional oder serienmäßig. Siehe Rubrik "Audio und Telematik".
1. Lautstärkeregelung / Stummschalten Siehe Rubrik "Audio und Telematik".
Page 40 of 400
38
Betriebskontrolle
308_de_Chap01_controle de marche_ed02-2013

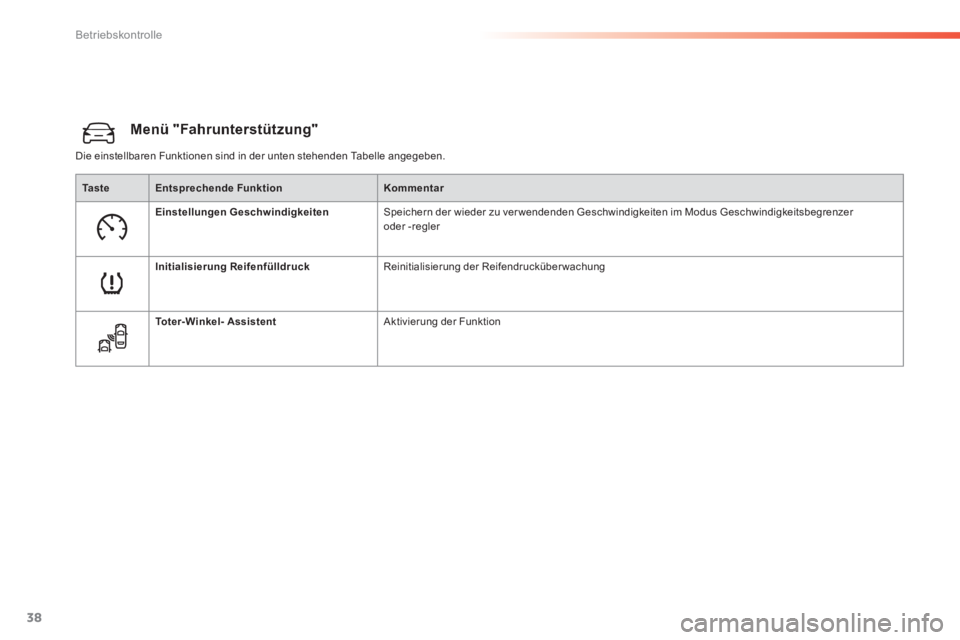

Menü "Fahrunterstützung"
Die einstellbaren Funktionen sind in der unten stehenden Tabelle angegeben.
Ta s t eEntsprechende FunktionKommentar
Einstellungen Geschwindigkeiten Speichern der wieder zu verwendenden Geschwindigkeiten im Modus Geschwindigkeitsbegrenzer oder -regler
Initialisierung Reifenfülldruck Reinitialisierung der Reifendrucküberwachung
Toter-Winkel- Assistent Aktivierung der Funktion
