Peugeot 308 2014 Kullanım Kılavuzu (in Turkish)

239
7
Pratik bilgiler
308_TR _CHAP07_INFO PR ATIQUES_ED02-2013
Tümleşik yan sinyaller
Bu lambaları değiştirmek için bir kalifiye servis atölyesi veya PEUGEOT servis ağına başvurmalısınız.
LED (ışık yayan diyot) lambanın değişimi için bir kalifiye servis atölyesi veya PEUGEOT servis ağına başvurmalısınız.

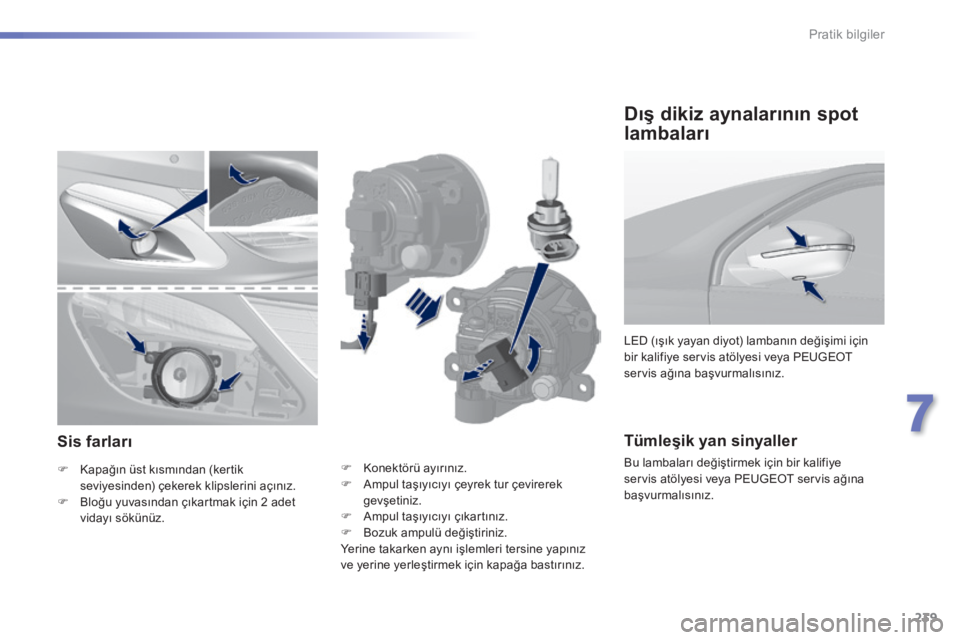

Sis farları
 Kapağın üst kısmından (kertik seviyesinden) çekerek klipslerini açınız.  Bloğu yuvasından çıkartmak için 2 adet vidayı sökünüz.
 Konektörü ayırınız.  Ampul taşıyıcıyı çeyrek tur çevirerek gevşetiniz.  Ampul taşıyıcıyı çıkartınız.  Bozuk ampulü değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız ve yerine yerleştirmek için kapağa bastırınız.
Dış dikiz aynalarının spot
lambaları

240
Pratik bilgiler
308_TR _CHAP07_INFO PR ATIQUES_ED02-2013

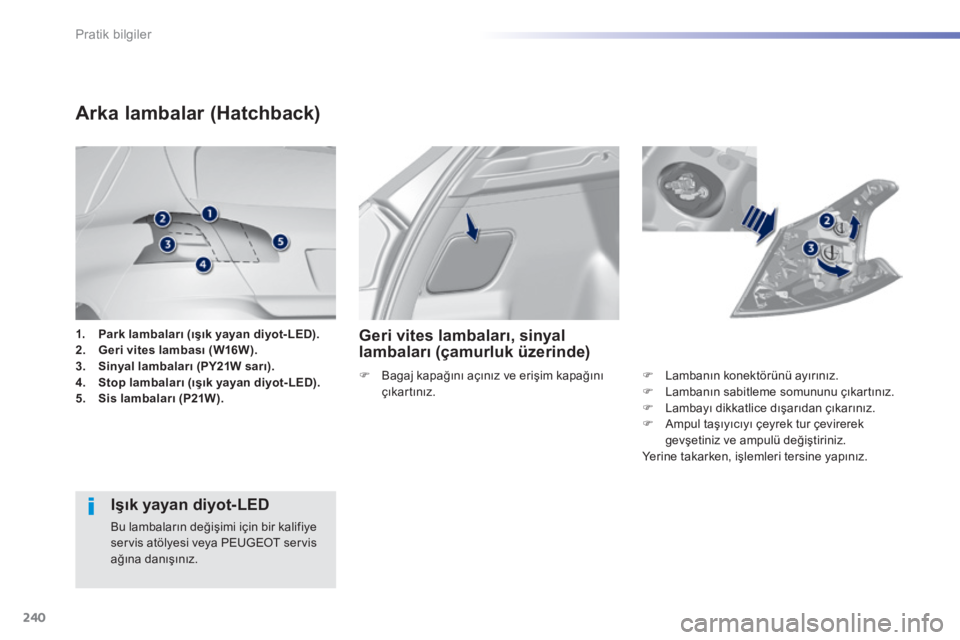

1. Park lambaları (ışık yayan diyot-LED).2. Geri vites lambası (W16W).3. Sinyal lambaları (PY21W sarı).4. Stop lambaları (ışık yayan diyot-LED).5. Sis lambaları (P21W).
Arka lambalar (Hatchback)
Işık yayan diyot-LED
Bu lambaların değişimi için bir kalifiye
servis atölyesi veya PEUGEOT servis ağına danışınız.
Geri vites lambaları, sinyal lambaları (çamurluk üzerinde)
 Lambanın konektörünü ayırınız.  Lambanın sabitleme somununu çıkartınız.  Lambayı dikkatlice dışarıdan çıkarınız.  Ampul taşıyıcıyı çeyrek tur çevirerek gevşetiniz ve ampulü değiştiriniz. Yerine takarken, işlemleri tersine yapınız.
 Bagaj kapağını açınız ve erişim kapağını çıkartınız.

241
7
Pratik bilgiler
308_TR _CHAP07_INFO PR ATIQUES_ED02-2013

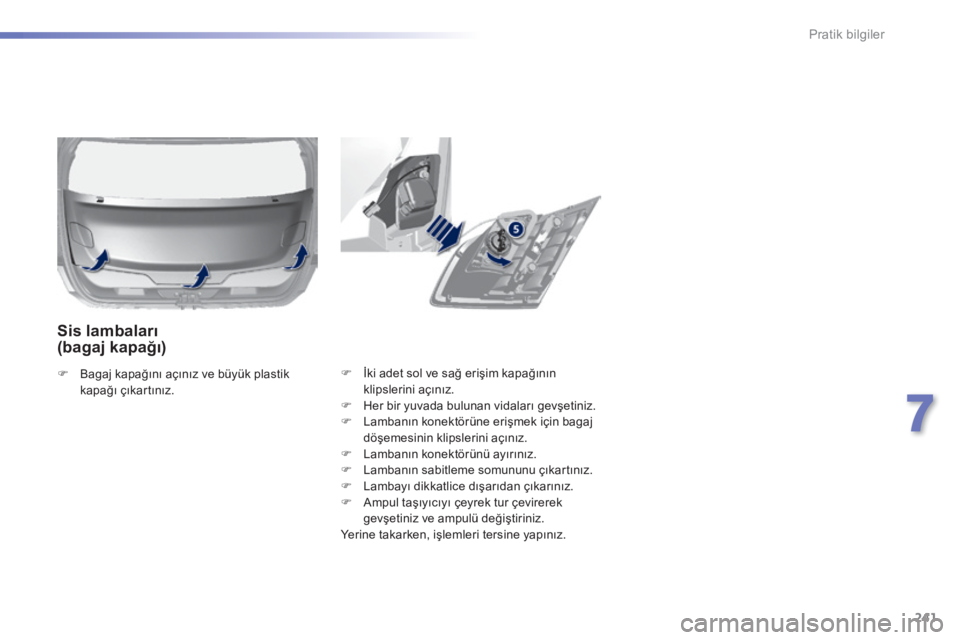

 İki adet sol ve sağ erişim kapağının klipslerini açınız.  Her bir yuvada bulunan vidaları gevşetiniz.  Lambanın konektörüne erişmek için bagaj döşemesinin klipslerini açınız.  Lambanın konektörünü ayırınız.  Lambanın sabitleme somununu çıkartınız.  Lambayı dikkatlice dışarıdan çıkarınız.  Ampul taşıyıcıyı çeyrek tur çevirerek gevşetiniz ve ampulü değiştiriniz. Yerine takarken, işlemleri tersine yapınız.
Sis lambaları (bagaj kapağı)
 Bagaj kapağını açınız ve büyük plastik kapağı çıkartınız.

242
Pratik bilgiler
308_TR _CHAP07_INFO PR ATIQUES_ED02-2013

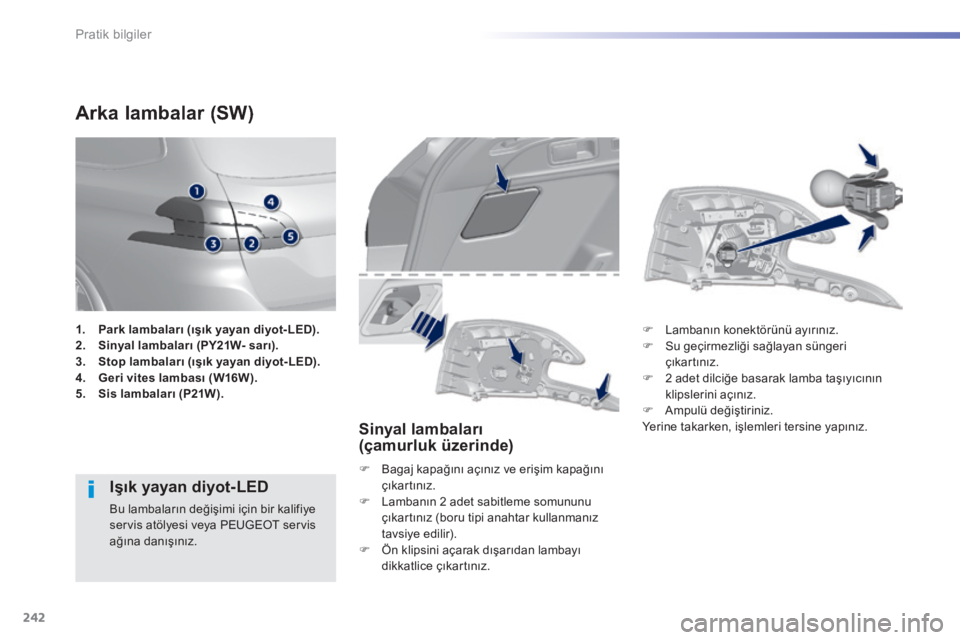

Arka lambalar (SW)
Işık yayan diyot-LED
Bu lambaların değişimi için bir kalifiye servis atölyesi veya PEUGEOT servis ağına danışınız.
Sinyal lambaları (çamurluk üzerinde)
 Bagaj kapağını açınız ve erişim kapağını çıkartınız.  Lambanın 2 adet sabitleme somununu çıkartınız (boru tipi anahtar kullanmanız tavsiye edilir).  Ön klipsini açarak dışarıdan lambayı dikkatlice çıkartınız.
 Lambanın konektörünü ayırınız.  Su geçirmezliği sağlayan süngeri çıkartınız.  2 adet dilciğe basarak lamba taşıyıcının klipslerini açınız.  Ampulü değiştiriniz. Yerine takarken, işlemleri tersine yapınız.
1. Park lambaları (ışık yayan diyot-LED).2. Sinyal lambaları (PY21W- sarı).3. Stop lambaları (ışık yayan diyot-LED).4. Geri vites lambası (W16W).5. Sis lambaları (P21W).

243
7
Pratik bilgiler
308_TR _CHAP07_INFO PR ATIQUES_ED02-2013

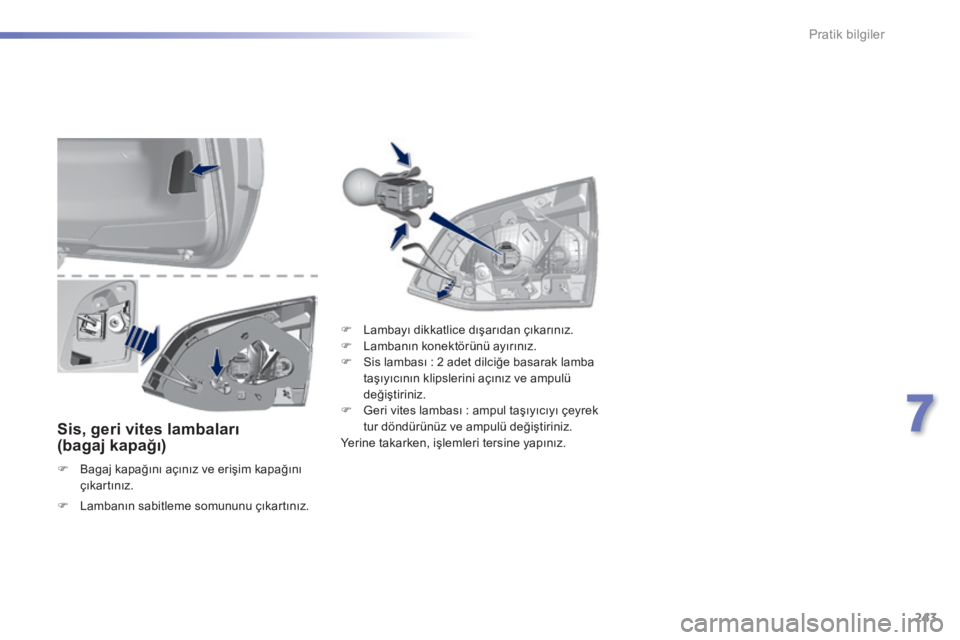

Sis, geri vites lambaları (bagaj kapağı)
 Bagaj kapağını açınız ve erişim kapağını çıkartınız.
 Lambayı dikkatlice dışarıdan çıkarınız.  Lambanın konektörünü ayırınız.  Sis lambası : 2 adet dilciğe basarak lamba taşıyıcının klipslerini açınız ve ampulü değiştiriniz.  Geri vites lambası : ampul taşıyıcıyı çeyrek tur döndürünüz ve ampulü değiştiriniz. Yerine takarken, işlemleri tersine yapınız.
 Lambanın sabitleme somununu çıkartınız.

244
Pratik bilgiler
308_TR _CHAP07_INFO PR ATIQUES_ED02-2013

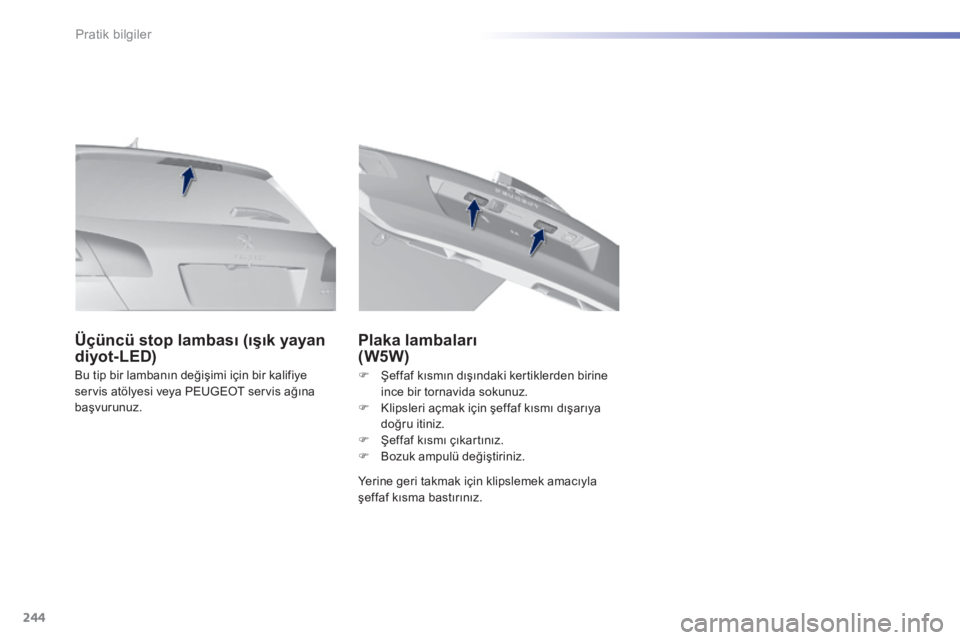

Bu tip bir lambanın değişimi için bir kalifiye servis atölyesi veya PEUGEOT servis ağına b a ş v u r u n u z .
Üçüncü stop lambası (ışık yayan diyot-LED)
Plaka lambaları (W5W)
Yerine geri takmak için klipslemek amacıyla şeffaf kısma bastırınız.
 Şeffaf kısmın dışındaki kertiklerden birine ince bir tornavida sokunuz.  Klipsleri açmak için şeffaf kısmı dışarıya doğru itiniz.  Şeffaf kısmı çıkartınız.  Bozuk ampulü değiştiriniz.

245
7
Pratik bilgiler
308_TR _CHAP07_INFO PR ATIQUES_ED02-2013

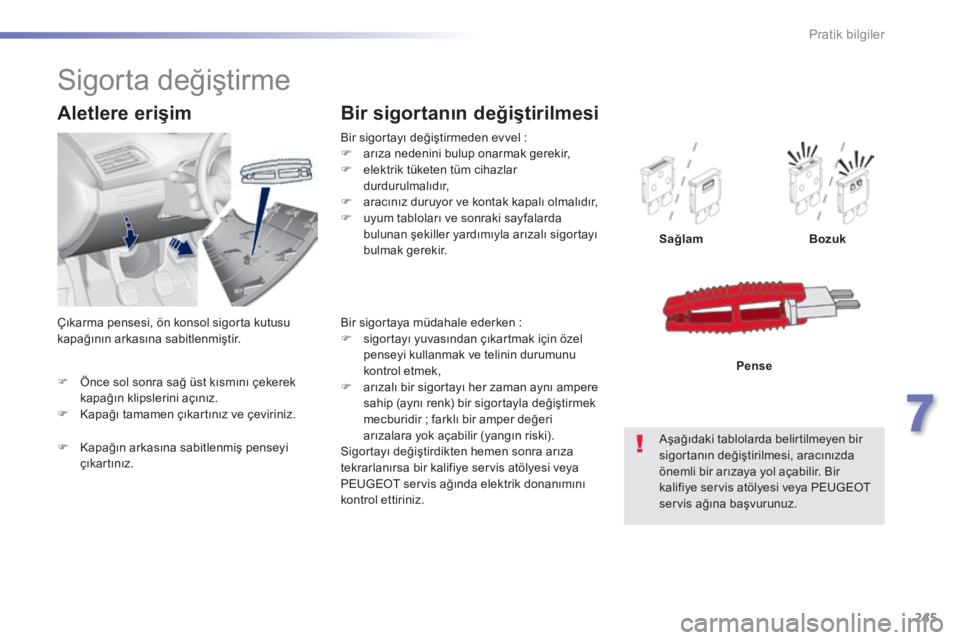

 Önce sol sonra sağ üst kısmını çekerek kapağın klipslerini açınız.  Kapağı tamamen çıkartınız ve çeviriniz.
Aletlere erişim
Bir sigortayı değiştirmeden evvel :  arıza nedenini bulup onarmak gerekir,  elektrik tüketen tüm cihazlar durdurulmalıdır,  aracınız duruyor ve kontak kapalı olmalıdır,  uyum tabloları ve sonraki sayfalarda bulunan şekiller yardımıyla arızalı sigortayı bulmak gerekir.
Bir sigortanın değiştirilmesi
SağlamBozuk
Aşağıdaki tablolarda belirtilmeyen bir sigortanın değiştirilmesi, aracınızda önemli bir arızaya yol açabilir. Bir kalifiye servis atölyesi veya PEUGEOT servis ağına başvurunuz.
Pense

Sigorta değiştirme
Bir sigortaya müdahale ederken :  sigortayı yuvasından çıkartmak için özel penseyi kullanmak ve telinin durumunu kontrol etmek,  arızalı bir sigortayı her zaman aynı ampere sahip (aynı renk) bir sigortayla değiştirmek mecburidir ; farklı bir amper değeri arızalara yok açabilir (yangın riski). Sigortayı değiştirdikten hemen sonra arıza tekrarlanırsa bir kalifiye servis atölyesi veya PEUGEOT servis ağında elektrik donanımını kontrol ettiriniz.
 Kapağın arkasına sabitlenmiş penseyi çıkartınız.
Çıkarma pensesi, ön konsol sigorta kutusu kapağının arkasına sabitlenmiştir.

246
Pratik bilgiler
308_TR _CHAP07_INFO PR ATIQUES_ED02-2013

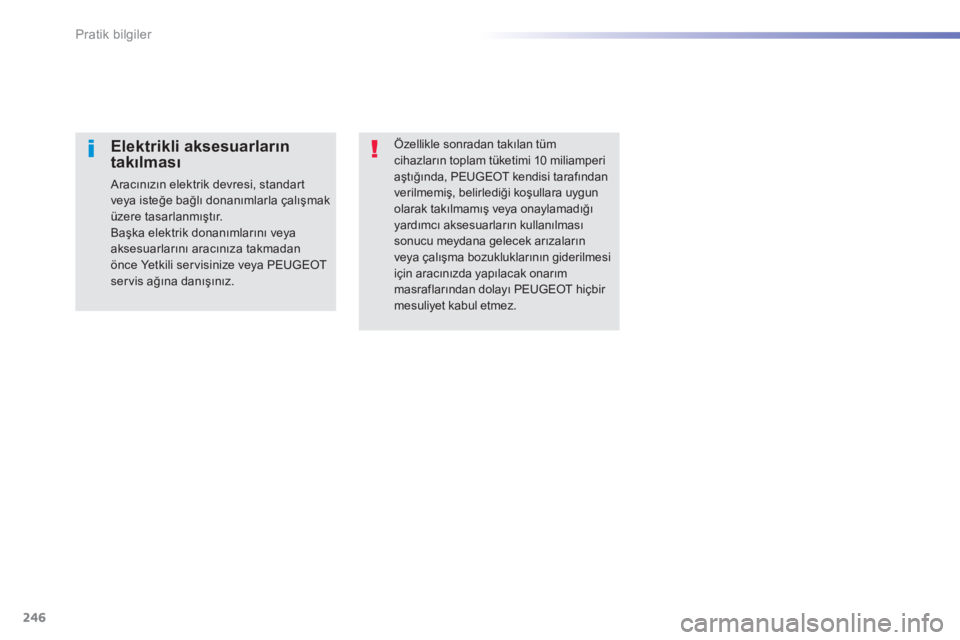

Özellikle sonradan takılan tüm cihazların toplam tüketimi 10 miliamperi aştığında, PEUGEOT kendisi tarafından verilmemiş, belirlediği koşullara uygun olarak takılmamış veya onaylamadığı yardımcı aksesuarların kullanılması sonucu meydana gelecek arızaların veya çalışma bozukluklarının giderilmesi için aracınızda yapılacak onarım masraflarından dolayı PEUGEOT hiçbir mesuliyet kabul etmez.
Elektrikli aksesuarların takılması
Aracınızın elektrik devresi, standart veya isteğe bağlı donanımlarla çalışmak üzere tasarlanmıştır. Başka elektrik donanımlarını veya aksesuarlarını aracınıza takmadan önce Yetkili servisinize veya PEUGEOT servis ağına danışınız.

247
7
Pratik bilgiler
308_TR _CHAP07_INFO PR ATIQUES_ED02-2013

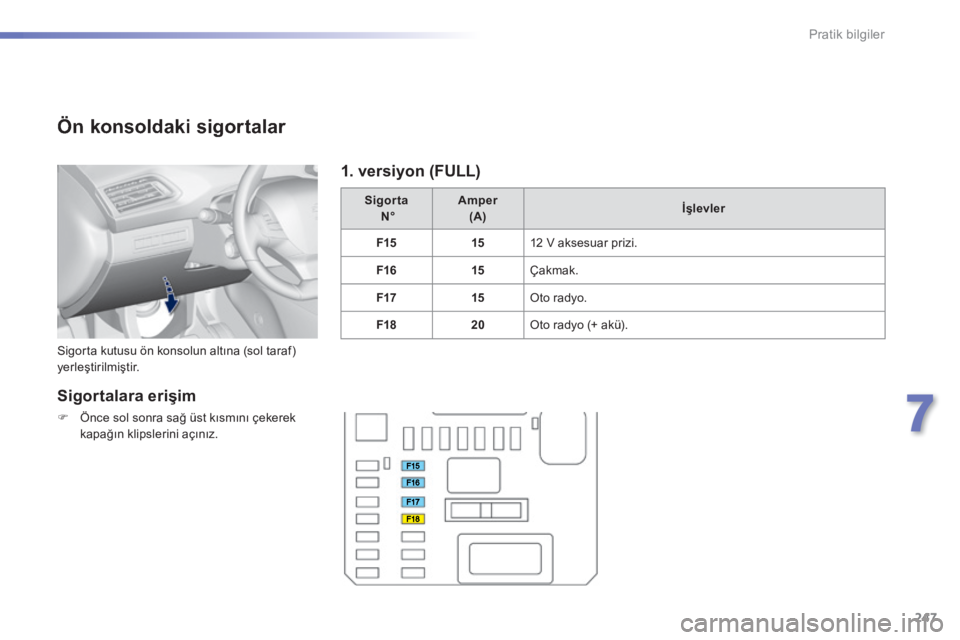

Ön konsoldaki sigortalar
Sigorta kutusu ön konsolun altına (sol taraf) yerleştirilmiştir.
Sigorta N° A m p e r ( A) İşlevler
F1515 12 V aksesuar prizi.
F1615 Çakmak.
F1715 Oto radyo.
F1820 Oto radyo (+ akü).
Sigortalara erişim
 Önce sol sonra sağ üst kısmını çekerek
kapağın klipslerini açınız.
1. versiyon (FULL)

248
Pratik bilgiler
308_TR _CHAP07_INFO PR ATIQUES_ED02-2013

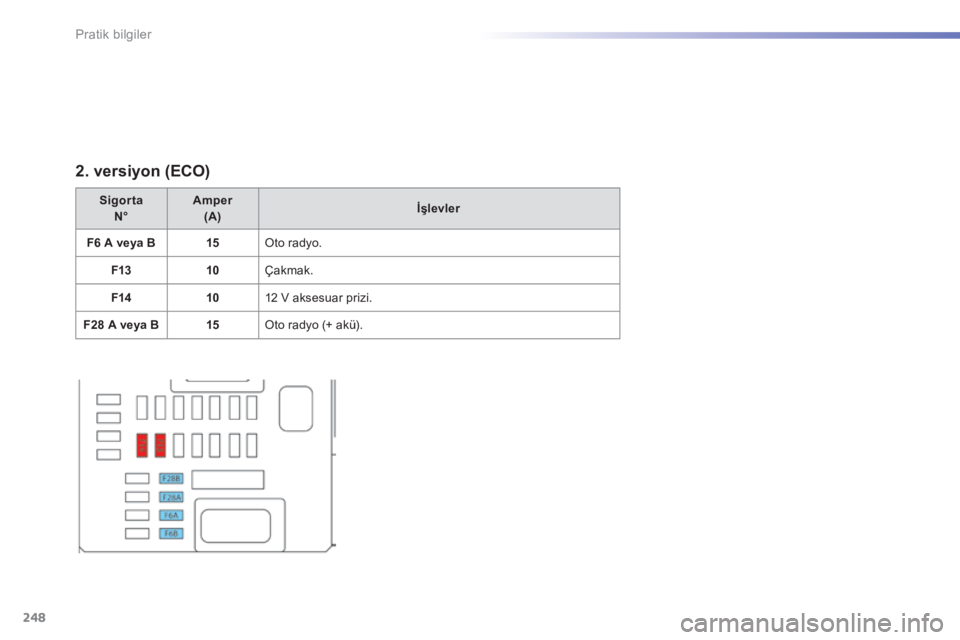

2. versiyon (ECO)
Sigorta N°A m p e r (A)İşlevler
F6 A veya B15 Oto radyo.
F1310 Çakmak.
F1410 12 V aksesuar prizi.
F28 A veya B15 Oto radyo (+ akü).
