Peugeot 308 CC 2011 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 CC, Model: Peugeot 308 CC 2011Pages: 292, tamaño PDF: 38.79 MB
Page 171 of 292
10
i
169
INFORMACIÓN PRÁCTICA

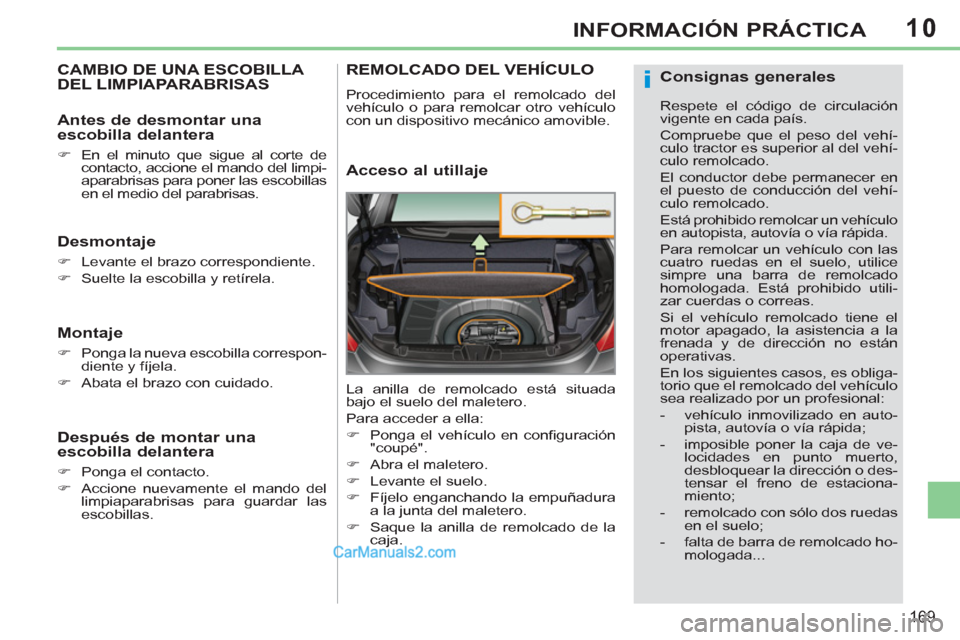

CAMBIO DE UNA ESCOBILLA
DEL LIMPIAPARABRISAS
Desmontaje
)
Levante el brazo correspondiente.
)
Suelte la escobilla y retírela.
Montaje
)
Ponga la nueva escobilla correspon-
diente y fíjela.
)
Abata el brazo con cuidado.
Antes de desmontar una
escobilla delantera
)
En el minuto que sigue al corte de
contacto, accione el mando del limpi-
aparabrisas para poner las escobillas
en el medio del parabrisas.
Después de montar una
escobilla delantera
)
Ponga el contacto.
)
Accione nuevamente el mando del
limpiaparabrisas para guardar las
escobillas.
REMOLCADO DEL VEHÍCULO
Procedimiento para el remolcado del
vehículo o para remolcar otro vehículo
con un dispositivo mecánico amovible.
Acceso al utillaje
La anilla de remolcado está situada
bajo el suelo del maletero.
Para acceder a ella:
)
Ponga el vehículo en confi guración
"coupé".
)
Abra el maletero.
)
Levante el suelo.
)
Fíjelo enganchando la empuñadura
a la junta del maletero.
)
Saque la anilla de remolcado de la
caja.
Consignas generales
Respete el código de circulación
vigente en cada país.
Compruebe que el peso del vehí-
culo tractor es superior al del vehí-
culo remolcado.
El conductor debe permanecer en
el puesto de conducción del vehí-
culo remolcado.
Está prohibido remolcar un vehículo
en autopista, autovía o vía rápida.
Para remolcar un vehículo con las
cuatro ruedas en el suelo, utilice
simpre una barra de remolcado
homologada. Está prohibido utili-
zar cuerdas o correas.
Si el vehículo remolcado tiene el
motor apagado, la asistencia a la
frenada y de dirección no están
operativas.
En los siguientes casos, es obliga-
torio que el remolcado del vehículo
sea realizado por un profesional:
- vehículo inmovilizado en auto-
pista, autovía o vía rápida;
- imposible poner la caja de ve-
locidades en punto muerto,
desbloquear la dirección o des-
tensar el freno de estaciona-
miento;
- remolcado con sólo dos ruedas
en el suelo;
- falta de barra de remolcado ho-
mologada...
Page 172 of 292
10
i
170
INFORMACIÓN PRÁCTICA

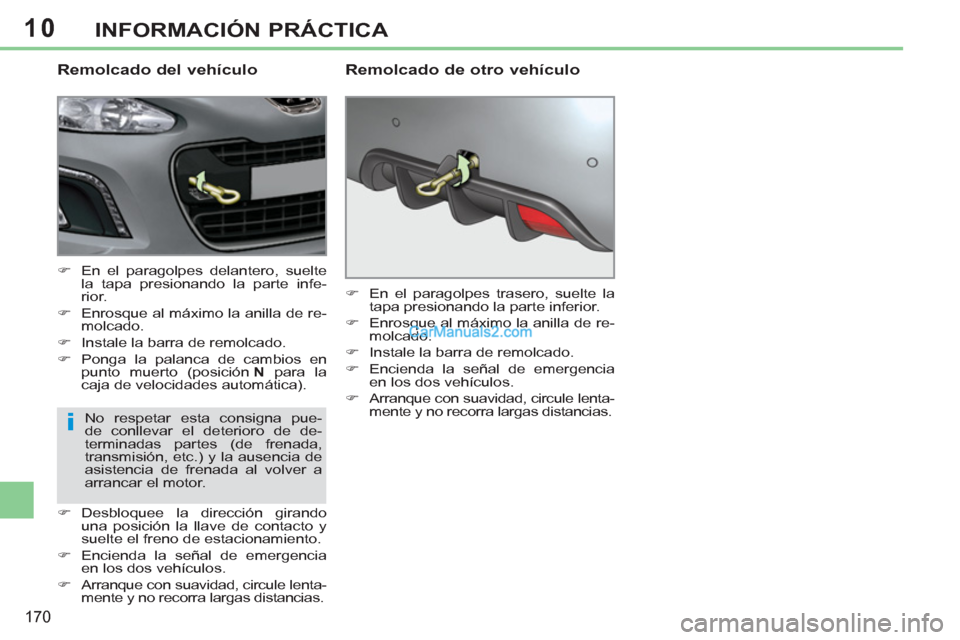

Remolcado del vehículo
)
En el paragolpes delantero, suelte
la tapa presionando la parte infe-
rior.
)
Enrosque al máximo la anilla de re-
molcado.
)
Instale la barra de remolcado.
)
Ponga la palanca de cambios en
punto muerto (posición N
para la
caja de velocidades automática).
)
Desbloquee la dirección girando
una posición la llave de contacto y
suelte el freno de estacionamiento.
)
Encienda la señal de emergencia
en los dos vehículos.
)
Arranque con suavidad, circule lenta-
mente y no recorra largas distancias.
No respetar esta consigna pue-
de conllevar el deterioro de de-
terminadas partes (de frenada,
transmisión, etc.) y la ausencia de
asistencia de frenada al volver a
arrancar el motor.
)
En el paragolpes trasero, suelte la
tapa presionando la parte inferior.
)
Enrosque al máximo la anilla de re-
molcado.
)
Instale la barra de remolcado.
)
Encienda la señal de emergencia
en los dos vehículos.
)
Arranque con suavidad, circule lenta-
mente y no recorra largas distancias.
Remolcado de otro vehículo
Page 173 of 292
10
i
i
171
INFORMACIÓN PRÁCTICA

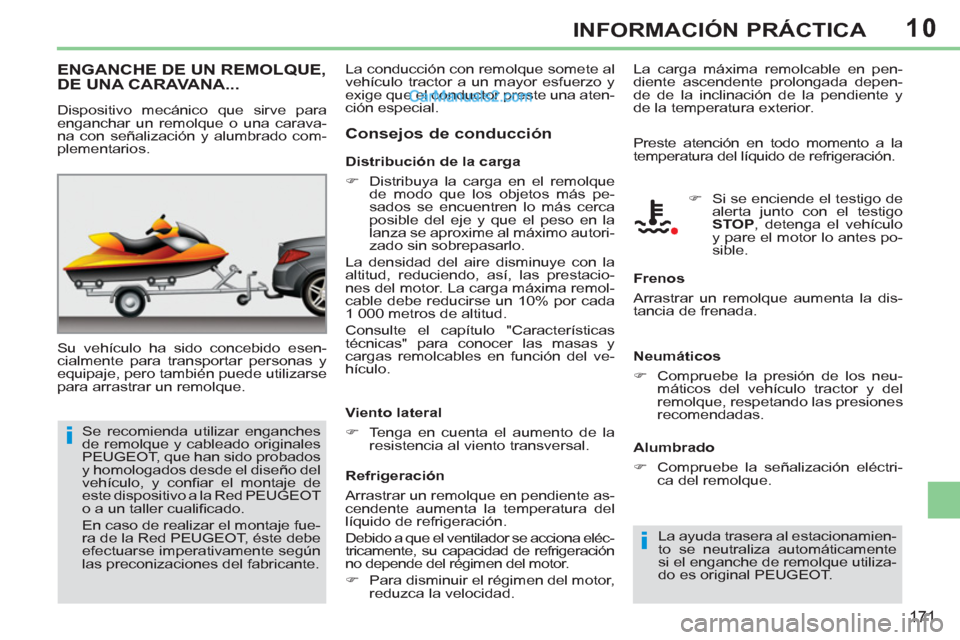

ENGANCHE DE UN REMOLQUE,
DE UNA CARAVANA...
Su vehículo ha sido concebido esen-
cialmente para transportar personas y
equipaje, pero también puede utilizarse
para arrastrar un remolque.
Distribución de la carga
)
Distribuya la carga en el remolque
de modo que los objetos más pe-
sados se encuentren lo más cerca
posible del eje y que el peso en la
lanza se aproxime al máximo autori-
zado sin sobrepasarlo.
La densidad del aire disminuye con la
altitud, reduciendo, así, las prestacio-
nes del motor. La carga máxima remol-
cable debe reducirse un 10% por cada
1 000 metros de altitud.
Consulte el capítulo "Características
técnicas" para conocer las masas y
cargas remolcables en función del ve-
hículo.
Viento lateral
)
Tenga en cuenta el aumento de la
resistencia al viento transversal.
Refrigeración
Arrastrar un remolque en pendiente as-
cendente aumenta la temperatura del
líquido de refrigeración.
Debido a que el ventilador se acciona eléc-
tricamente, su capacidad de refrigeración
no depende del régimen del motor.
)
Para disminuir el régimen del motor,
reduzca la velocidad.
Dispositivo mecánico que sirve para
enganchar un remolque o una carava-
na con señalización y alumbrado com-
plementarios.
Consejos de conducción
Se recomienda utilizar enganches
de remolque y cableado originales
PEUGEOT, que han sido probados
y homologados desde el diseño del
vehículo, y confi ar el montaje de
este dispositivo a la Red PEUGEOT
o a un taller cualifi cado.
En caso de realizar el montaje fue-
ra de la Red PEUGEOT, éste debe
efectuarse imperativamente según
las preconizaciones del fabricante. La conducción con remolque somete al
vehículo tractor a un mayor esfuerzo y
exige que el conductor preste una aten-
ción especial.
Preste atención en todo momento a la
temperatura del líquido de refrigeración.
Frenos
Arrastrar un remolque aumenta la dis-
tancia de frenada.
Neumáticos
)
Compruebe la presión de los neu-
máticos del vehículo tractor y del
remolque, respetando las presiones
recomendadas.
Alumbrado
)
Compruebe la señalización eléctri-
ca del remolque.
La ayuda trasera al estacionamien-
to se neutraliza automáticamente
si el enganche de remolque utiliza-
do es original PEUGEOT.
)
Si se enciende el testigo de
alerta junto con el testigo
STOP
, detenga el vehículo
y pare el motor lo antes po-
sible.
La carga máxima remolcable en pen-
diente ascendente prolongada depen-
de de la inclinación de la pendiente y
de la temperatura exterior.
Page 174 of 292
10
i
!
172
INFORMACIÓN PRÁCTICA

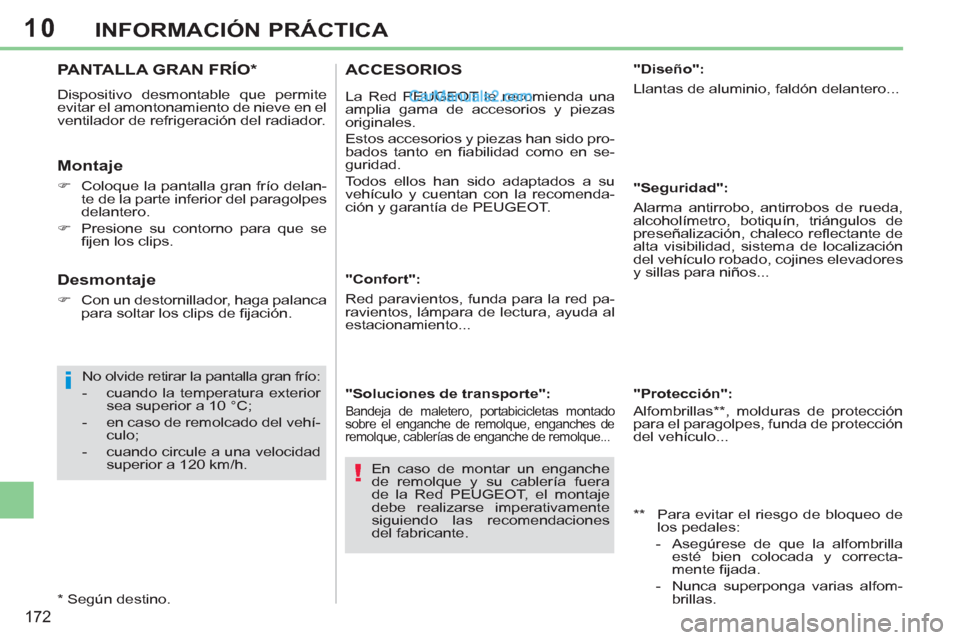

PANTALLA GRAN FRÍO *
Dispositivo desmontable que permite
evitar el amontonamiento de nieve en el
ventilador de refrigeración del radiador.
Montaje
)
Coloque la pantalla gran frío delan-
te de la parte inferior del paragolpes
delantero.
)
Presione su contorno para que se
fi jen los clips.
No olvide retirar la pantalla gran frío:
- cuando la temperatura exterior
sea superior a 10 °C;
- en caso de remolcado del vehí-
culo;
- cuando circule a una velocidad
superior a 120 km/h.
*
Según destino.
Desmontaje
)
Con un destornillador, haga palanca
para soltar los clips de fi jación.
"Confort":
Red paravientos, funda para la red pa-
ravientos, lámpara de lectura, ayuda al
estacionamiento...
"Soluciones de transporte":
Bandeja de maletero, portabicicletas montado
sobre el enganche de remolque, enganches de
remolque, cablerías de enganche de remolque...
ACCESORIOS
La Red PEUGEOT le recomienda una
amplia gama de accesorios y piezas
originales.
Estos accesorios y piezas han sido pro-
bados tanto en fi abilidad como en se-
guridad.
Todos ellos han sido adaptados a su
vehículo y cuentan con la recomenda-
ción y garantía de PEUGEOT.
"Diseño":
Llantas de aluminio, faldón delantero...
"Seguridad":
Alarma antirrobo, antirrobos de rueda,
alcoholímetro, botiquín, triángulos de
preseñalización, chaleco refl ectante de
alta visibilidad, sistema de localización
del vehículo robado, cojines elevadores
y sillas para niños...
**
Para evitar el riesgo de bloqueo de
los pedales:
- Asegúrese de que la alfombrilla
esté bien colocada y correcta-
mente fi jada.
- Nunca superponga varias alfom-
brillas.
"Protección":
Alfombrillas ** , molduras de protección
para el paragolpes, funda de protección
del vehículo...
En caso de montar un enganche
de remolque y su cablería fuera
de la Red PEUGEOT, el montaje
debe realizarse imperativamente
siguiendo las recomendaciones
del fabricante.
Page 175 of 292
10
!
i
i
173
INFORMACIÓN PRÁCTICA

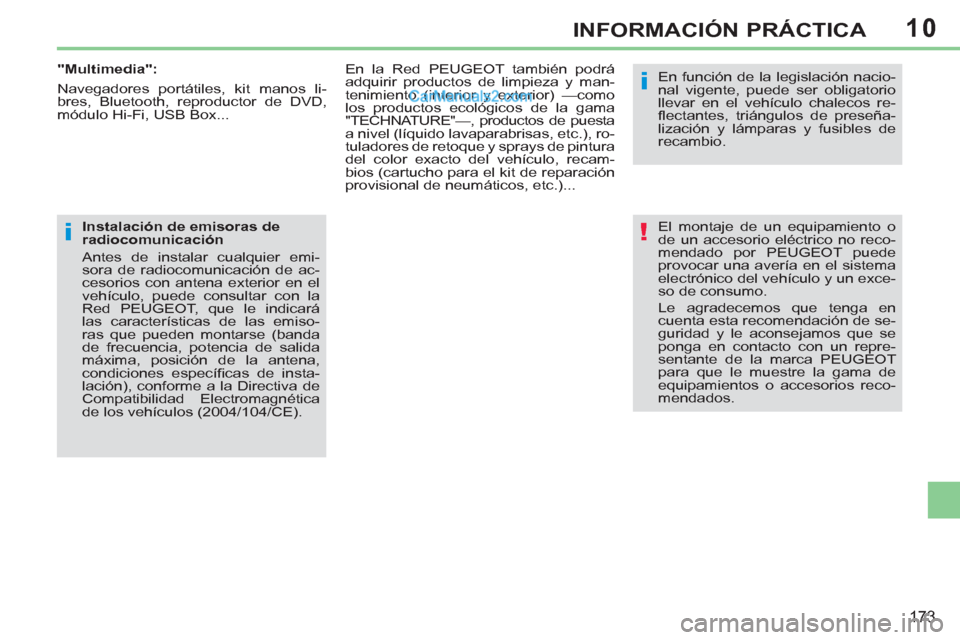

El montaje de un equipamiento o
de un accesorio eléctrico no reco-
mendado por PEUGEOT puede
provocar una avería en el sistema
electrónico del vehículo y un exce-
so de consumo.
Le agradecemos que tenga en
cuenta esta recomendación de se-
guridad y le aconsejamos que se
ponga en contacto con un repre-
sentante de la marca PEUGEOT
para que le muestre la gama de
equipamientos o accesorios reco-
mendados.
En función de la legislación nacio-
nal vigente, puede ser obligatorio
llevar en el vehículo chalecos re-
fl ectantes, triángulos de preseña-
lización y lámparas y fusibles de
recambio.
En la Red PEUGEOT también podrá
adquirir productos de limpieza y man-
tenimiento (interior y exterior) —como
los productos ecológicos de la gama
"TECHNATURE"—, productos de puesta
a nivel (líquido lavaparabrisas, etc.), ro-
tuladores de retoque y sprays de pintura
del color exacto del vehículo, recam-
bios (cartucho para el kit de reparación
provisional de neumáticos, etc.)...
Instalación de emisoras de
radiocomunicación
Antes de instalar cualquier emi-
sora de radiocomunicación de ac-
cesorios con antena exterior en el
vehículo, puede consultar con la
Red PEUGEOT, que le indicará
las características de las emiso-
ras que pueden montarse (banda
de frecuencia, potencia de salida
máxima, posición de la antena,
condiciones específi cas de insta-
lación), conforme a la Directiva de
Compatibilidad Electromagnética
de los vehículos (2004/104/CE).
"Multimedia":
Navegadores portátiles, kit manos li-
bres, Bluetooth, reproductor de DVD,
módulo Hi-Fi, USB Box...
Page 176 of 292
12
174

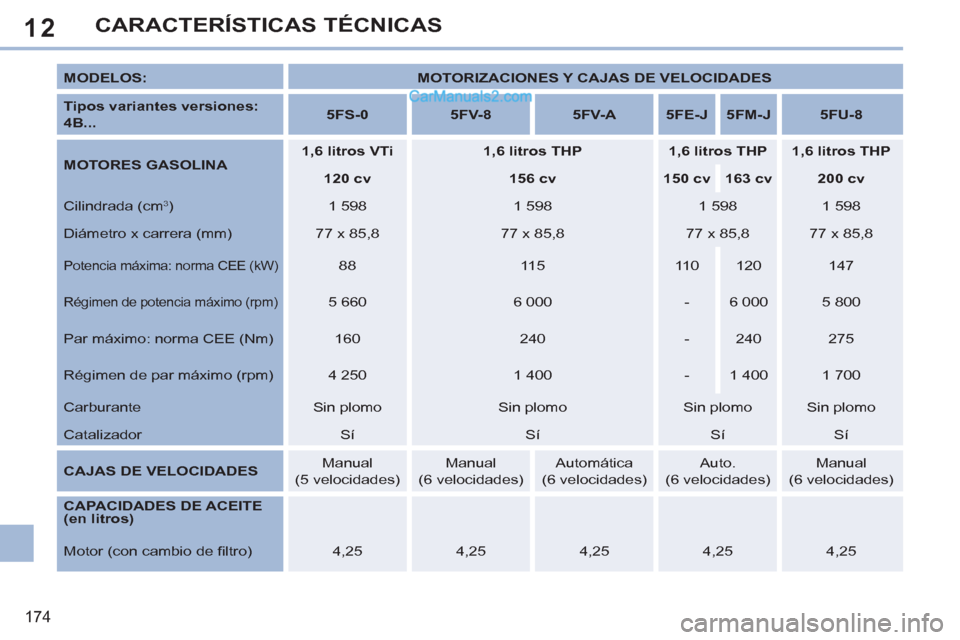

CARACTERÍSTICAS TÉCNICAS
MODELOS:
MOTORIZACIONES Y CAJAS DE VELOCIDADES
Tipos variantes versiones:
4B...
5FS-0
5FV-8
5FV-A
5FE-J
5FM-J
5FU-8
MOTORES GASOLINA
1,6 litros VTi
1,6 litros THP
1,6 litros THP
1,6 litros THP
120 cv
156 cv
150 cv
163 cv
200 cv
Cilindrada (cm
3
)
1 598
1 598
1 598
1 598
Diámetro x carrera (mm)
77 x 85,8
77 x 85,8
77 x 85,8
77 x 85,8
Potencia máxima: norma CEE (kW)
88
11 5
110
120
147
Régimen de potencia máximo (rpm)
5 660
6 000
-
6 000
5 800
Par máximo: norma CEE (Nm)
160
240
-
240
275
Régimen de par máximo (rpm)
4 250
1 400
-
1 400
1 700
Carburante
Sin plomo
Sin plomo
Sin plomo
Sin plomo
Catalizador
Sí
Sí
Sí
Sí
CAJAS DE VELOCIDADES
Manual
(5 velocidades)
Manual
(6 velocidades)
Automática
(6 velocidades)
Auto.
(6 velocidades)
Manual
(6 velocidades)
CAPACIDADES DE ACEITE
(en litros)
Motor (con cambio de fi ltro)
4,25
4,25
4,25
4,25
4,25
Page 177 of 292
12
175

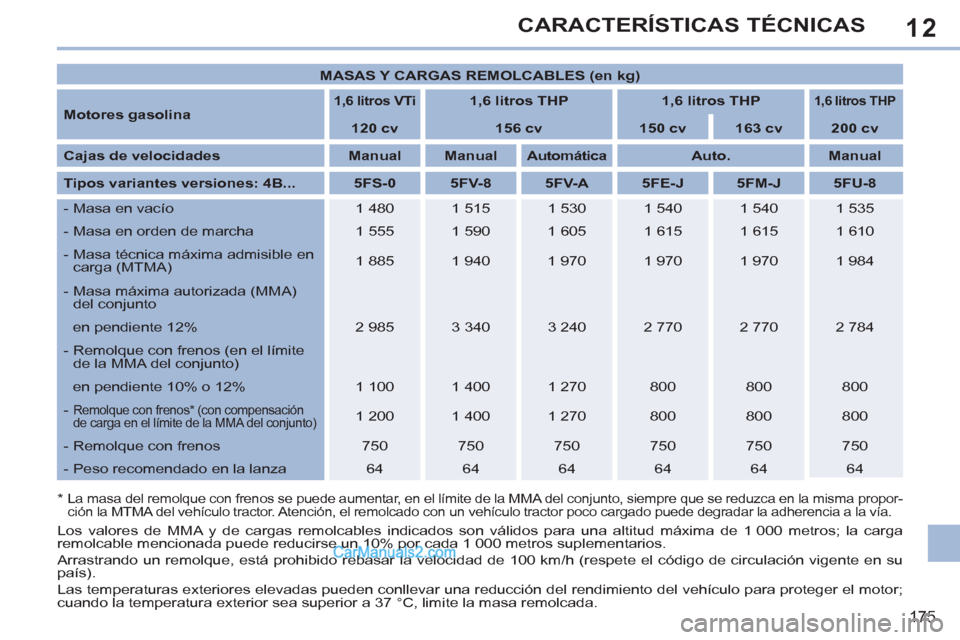

CARACTERÍSTICAS TÉCNICAS

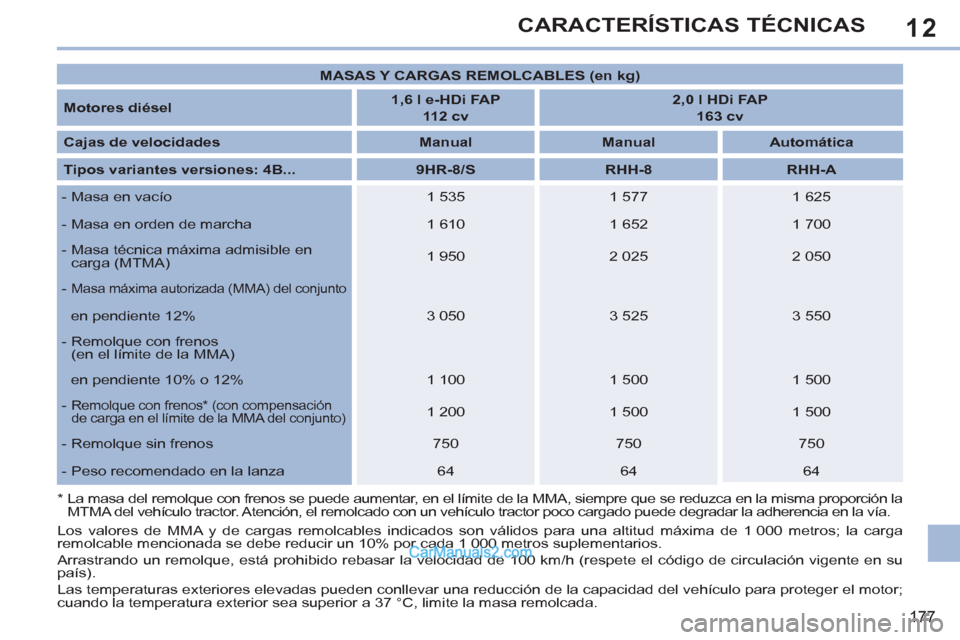

* La masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, siempre que se reduzca en la misma propor-
ción la MTMA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada puede reducirse un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido rebasar la velocidad de 100 km/h (respete el código de circulación vigente en su
país).
Las temperaturas exteriores elevadas pueden conllevar una reducción del rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,6 litros VTi
1,6 litros THP
1,6 litros THP
1,6 litros THP
120 cv
156 cv
150 cv
163 cv
200 cv
Cajas de velocidades
Manual
Manual
Automática
Auto.
Manual
Tipos variantes versiones: 4B...
5FS-0
5FV-8
5FV-A
5FE-J
5FM-J
5FU-8
- Masa en vacío
1 480
1 515
1 530
1 540
1 540
1 535
- Masa en orden de marcha
1 555
1 590
1 605
1 615
1 615
1 610
- Masa técnica máxima admisible en
carga (MTMA)
1 885
1 940
1 970
1 970
1 970
1 984
- Masa máxima autorizada (MMA)
del conjunto
en pendiente 12%
2 985
3 340
3 240
2 770
2 770
2 784
- Remolque con frenos (en el límite
de la MMA del conjunto)
en pendiente 10% o 12%
1 100
1 400
1 270
800
800
800
-
Remolque con frenos * (con compensación
de carga en el límite de la MMA del conjunto)
1 200
1 400
1 270
800
800
800
- Remolque con frenos
750
750
750
750
750
750
- Peso recomendado en la lanza
64
64
64
64
64
64
Page 178 of 292
12
176

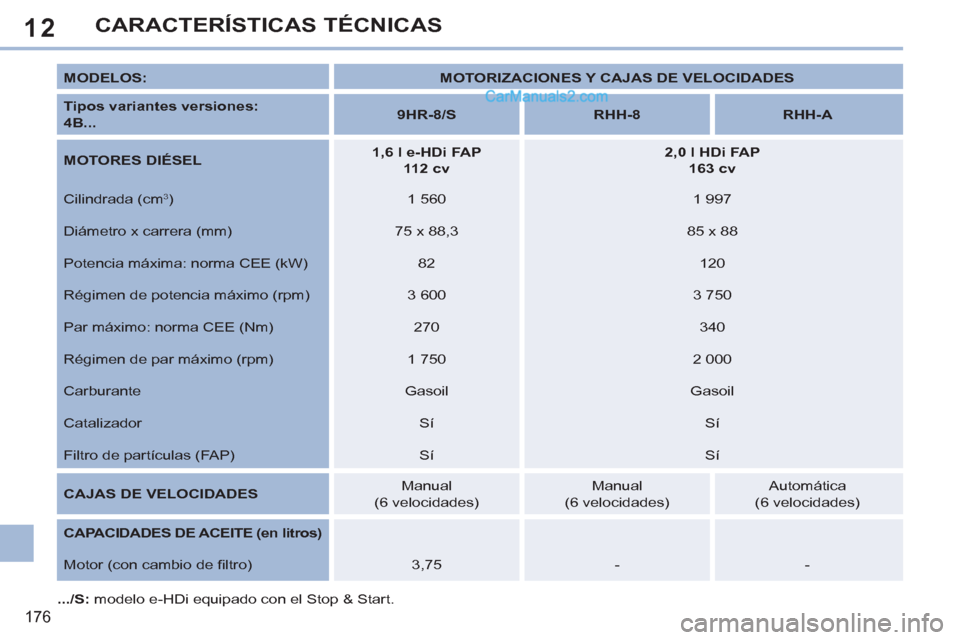

CARACTERÍSTICAS TÉCNICAS
MODELOS:
MOTORIZACIONES Y CAJAS DE VELOCIDADES
Tipos variantes versiones:
4B...
9HR-8
/S
RHH-8
RHH-A
MOTORES DIÉSEL
1,6 l e-HDi FAP
112 cv
2,0 l HDi FAP
163 cv
Cilindrada (cm
3
)
1 560
1 997
Diámetro x carrera (mm)
75 x 88,3
85 x 88
Potencia máxima: norma CEE (kW)
82
120
Régimen de potencia máximo (rpm)
3 600
3 750
Par máximo: norma CEE (Nm)
270
340
Régimen de par máximo (rpm)
1 750
2 000
Carburante
Gasoil
Gasoil
Catalizador
Sí
Sí
Filtro de partículas (FAP)
Sí
Sí
CAJAS DE VELOCIDADES
Manual
(6 velocidades)
Manual
(6 velocidades)
Automática
(6 velocidades)
CAPACIDADES DE ACEITE (en litros)
Motor (con cambio de fi ltro)
3,75
-
-
.../S:
modelo e-HDi equipado con el Stop & Start.
Page 179 of 292
12
177
CARACTERÍSTICAS TÉCNICAS
*
La masa del remolque con frenos se puede aumentar, en el límite de la MMA, siempre que se reduzca en la misma proporción la
MTMA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia en la vía.
MASAS Y CARGAS REMOLCABLES (en kg)
Motores diésel
1,6 l e-HDi FAP
112 cv
2,0 l HDi FAP
163 cv
Cajas de velocidades
Manual
Manual
Automática
Tipos variantes versiones: 4B...
9HR-8/S
RHH-8
RHH-A
- Masa en vacío
1 535
1 577
1 625
- Masa en orden de marcha
1 610
1 652
1 700
- Masa técnica máxima admisible en
carga (MTMA)
1 950
2 025
2 050
-
Masa máxima autorizada (MMA) del conjunto
en pendiente 12%
3 050
3 525
3 550
- Remolque con frenos
(en el límite de la MMA)
en pendiente 10% o 12%
1 100
1 500
1 500
-
Remolque con frenos * (con compensación
de carga en el límite de la MMA del conjunto)
1 200
1 500
1 500
- Remolque sin frenos
750
750
750
- Peso recomendado en la lanza
64
64
64
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido rebasar la velocidad de 100 km/h (respete el código de circulación vigente en su
país).
Las temperaturas exteriores elevadas pueden conllevar una reducción de la capacidad del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
Page 180 of 292
12
178
CARACTERÍSTICAS TÉCNICAS

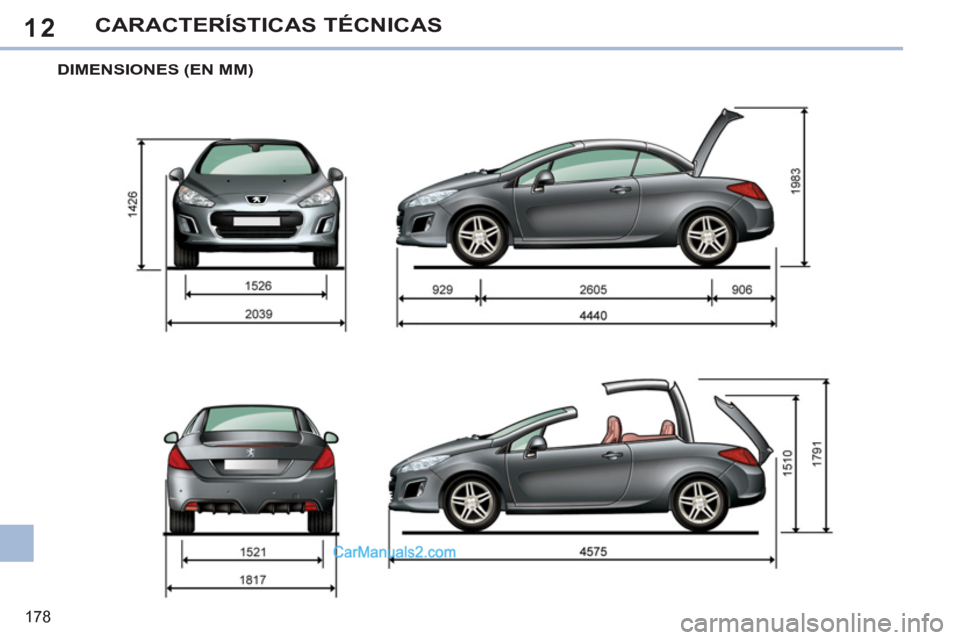

DIMENSIONES (EN MM)
