Peugeot 308 CC 2011 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 CC, Model: Peugeot 308 CC 2011Pages: 292, PDF Dimensioni: 37.31 MB
Page 141 of 292
9
i
139
VERIFICHE
MANCANZA DI CARBURANTE
(DIESEL)
Per i veicoli dotati di motore HDI, se il
serbatoio rimane senza carburante,
è necessario reinnescare il circuito di
carburante; vedere il disegno nel cofa-
no motore corrispondente al paragrafo
"Motori Diesel".
Motore 1.6 HDI
)
Riempire il serbatoio del carburante
con almeno cinque litri di gasolio.
)
Aprire il cofano motore.
)
Se necessario, sganciare la coper-
tura del motore per accedere alla
pompa di reinnesco.
)
Azionare la pompa di reinnesco, fi no
all'indurimento (alla prima pressione
potrebbe risultare dura).
)
Azionare il motorino d'avviamento
fi no all'avviamento del motore (nel
caso in cui il motore non si avviasse
alla prima sollecitazione, attendere
circa 15 secondi poi ricominciare).
)
Senza risultato dopo alcuni tentati-
vi, azionare nuovamente la pompa
di reinnesco poi il motorino d'avvia-
mento.
)
Riposizionare e agganciare la co-
pertura del motore.
)
Richiudere il cofano motore.
Motore 2.0 HDI
)
Versare nel serbatoio del carburante
almeno cinque litri di gasolio.
)
Aprire il cofano motore.
)
Sganciare l'elemento protettivo per
accedere alla pompetta di reinnesco.
)
Allentare la vite di degasifi cazione.
)
Azionare la pompetta di reinnesco,
fi no alla comparsa del carburante
nel tubo trasparente con il connettore
verde.
)
Riserrare la vite di degasifi cazione.
)
Azionare il motorino d'avviamento
fi no all'avviamento del motore.
)
Ricollocare e fi ssare l'elemento pro-
tettivo.
)
Richiudere il cofano motore.
Se il motore non si avvia al primo
tentativo, non insistere.
Azionare nuovamente la pompetta
di reinnesco, poi il motorino d'av-
viamento.
Page 142 of 292
9
140
VERIFICHE
MOTORI BENZINA
Consentono di accedere al controllo del
livello dei vari liquidi e alla sostituzione
di alcuni elementi.
1.
Serbatoio del servosterzo.
2.
Serbatoio del lavacristallo e del
lavafari.
3.
Serbatoio del liquido di
raffreddamento.
4.
Serbatoio del liquido dei freni.
5.
Batteria/Fusibili.
6.
Scatola portafusibili.
7.
Filtro dell'aria.
8.
Astina di livello olio motore.
9.
Riempimento olio motore.
Page 143 of 292
9
141
VERIFICHE
MOTORI DIESEL
Consentono di accedere al controllo del
livello dei vari liquidi, alla sostituzione di
alcuni elementi e al reinnesco di carbu-
rante.
1.
Serbatoio del servosterzo.
2.
Serbatoio del lavacristallo e del
lavafari.
3.
Serbatoio del liquido di
raffreddamento.
4.
Serbatoio del liquido dei freni.
5.
Batteria/Fusibili.
6.
Scatola portafusibili.
7.
Filtro dell'aria.
8.
Astina di livello olio motore.
9.
Riempimento olio motore.
10.
Pompa di reinnesco * .
11 .
Vite di degasifi cazione * .
*
Secondo la motorizzazione.
Page 144 of 292
9
!
i
142
VERIFICHE
VERIFICA DEI LIVELLI
Verifi care regolarmente tutti i livelli e
rabboccare se necessario, salvo indica-
zione contraria.
In caso di notevole riduzione di uno dei
livelli, far verifi care il relativo circuito
dalla rete PEUGEOT o da un riparatore
qualifi cato.
Livello liquido freni
Livello d'olio
Deve essere effettuata all'inse-
rimento del contatto, con l'in-
dicatore di livello dell'olio sul
quadro strumenti oppure con
l'astina manuale.
Questa verifi ca manuale è valida solo se
il veicolo si trova su terreno piano, con il
motore spento da almeno 30 minuti.
Dopo un rabbocco d'olio, la verifi ca ef-
fettuata all'inserimento del contatto con
l'indicatore di livello dell'olio sul quadro
strumenti sarà valida entro i 30 minuti
successivi al rabbocco. Il livello di questo liquido deve
essere vicino alla tacca "MAXI".
Altrimenti, verifi care l'usura delle
pastiglie dei freni.
Livello liquido del servosterzo
Il livello di questo liquido deve
essere vicino al riferimento
"MAXI". Svitare il tappo, a mo-
tore freddo, per controllare.
È normale effettuare dei rabbocchi
d'olio tra due tagliandi di manu-
tenzione. PEUGEOT raccoman-
da di controllare il livello dell'olio,
con rabbocco se necessario, ogni
5 000 chilometri.
Svuotamento del circuito
Fare riferimento al libretto di manuten-
zione per conoscere la periodicità di
questa operazione. Quando il motore è caldo, la temperatura
di questo liquido è regolata dall'elettro-
ventola, che funziona anche con il contatto
disinserito.
Per i veicoli dotati di fi ltro antipartico-
lato, l'elettroventola può continuare a
funzionare dopo lo spegnimento del
motore, anche a motore freddo.
Il circuito di raffreddamento è in pres-
sione, attendere almeno un'ora dopo lo
spegnimento del motore prima di inter-
venire.
Per evitare scottature, svitare il tappo di
due giri per far scendere la pressione.
Quando la pressione è scesa, togliere il
tappo e ripristinare il livello.
Livello liquido di
raffreddamento
Il livello di questo liquido deve
essere vicino al riferimento
"MAXI", senza superarlo.
Svuotamento del circuito
Questo liquido non deve essere sosti-
tuito.
Durante gli interventi nel cofano
motore prestare attenzione, poiché
alcune zone del motore possono
essere estremamente calde (rischio
di scottature).
Caratteristiche del liquido
Questo liquido deve essere conforme
alle raccomandazioni del costruttore.
Caratteristiche del liquido
Questo liquido deve essere conforme
alle raccomandazioni del costruttore e
alle norme DOT4.
Caratteristiche dell'olio
L'olio deve corrispondere alla motoriz-
zazione del proprio veicolo ed essere
conforme alle raccomandazioni del co-
struttore.
Sostituzione dell'olio motore
Fare riferimento al libretto di manuten-
zione per conoscere la periodicità di
questa operazione.
Per conservare l'affi dabilità dei motori e
dei dispositivi antinquinamento, è vietato
usare additivi nell'olio motore.
Page 145 of 292
9
!
143
VERIFICHE
Livello liquido lavacristalli e
lavafari
Per i veicoli provvisti di lavafa-
ri il livello minimo di questo li-
quido è indicato da un segnale
acustico e da un messaggio sul
display del quadro strumenti.
Rabboccare il livello alla successiva so-
sta del veicolo.
Caratteristiche del liquido
Per garantire una pulizia ottimale ed
evitare il congelamento, il rabbocco o la
sostituzione di questo liquido non devo-
no essere effettuati con acqua.
Evitare il contatto prolungato del-
l'olio e dei liquidi esausti con la
pelle.
La maggior parte di questi liquidi è
nociva per la salute e a volte molto
corrosiva.
Non gettare l'olio e i liquidi esausti
nella fognatura o per terra.
Svuotare l'olio esausto negli appo-
siti contenitori reperibili presso la
rete PEUGEOT o presso un ripara-
tore qualifi cato.
Prodotti esausti
Livello dell'additivo (Diesel con
filtro antiparticolato)
Rabbocco
Il rabbocco di questo additivo deve es-
sere effettuato tassativamente e al più
presto dalla rete PEUGEOT o da un ri-
paratore qualifi cato.
Il livello minimo del serbatoio
dell'additivo è indicato dal-
l'accensione fi ssa della spia,
accompagnata da un segnale
acustico e dal messaggio livel-
lo minimo dell'additivo del fi ltro
antiparticolato troppo basso.
Page 146 of 292
9
i
144
VERIFICHE
CONTROLLI
Salvo indicazione contraria, controllare
questi elementi secondo quanto indicato
nel libretto di manutenzione e in funzione
della motorizzazione.
In caso contrario, farli controllare dalla rete
PEUGEOT o da un riparatore qualifi cato.
Batteria
La batteria non necessita di
manutenzione.
Verifi care tuttavia la pulizia ed
il serraggio dei morsetti, so-
prattutto in estate e in inverno.
In caso di intervento sulla batteria, con-
sultare il capitolo "Informazioni prati-
che" per conoscere le precauzioni da
rispettare prima di scollegare e dopo
aver ricollegato la batteria.
Filtro dell'aria e filtro dell'abitacolo
Consultare il libretto di ma-
nutenzione per conoscere la
periodicità di sostituzione di
questi elementi.
In funzione del tipo di ambiente
circostante (atmosfera polverosa, ecc.) e
dell'uso del veicolo (guida in città, ecc.),
sostituirli più spesso
(vedere paragrafo
"Motori").
Un fi ltro dell'abitacolo sporco può far
peggiorare il funzionamento del siste-
ma di climatizzazione e provocare odori
sgradevoli.
Filtro dell'olio
Sostituire il fi ltro dell'olio ad
ogni sostituzione dell'olio mo-
tore.
Consultare il libretto di ma-
nutenzione per conoscere la
periodicità di sostituzione di
questo elemento.
La presenza di questa etichetta, in parti-
colare con il sistema Stop & Start, indica
l'utilizzo di una batteria al piombo 12 V di
tecnologia e di caratteristiche specifi che,
che necessita, in caso di sostituzione o
di scollegamento, un intervento da parte
della rete PEUGEOT o di un riparatore
qualifi cato.
Il non rispetto di questi consigli rischia
di provocare un'usura prematura della
batteria.
Filtro antiparticolato (Diesel)
Su un veicolo nuovo, le prime ope-
razioni di rigenerazione del fi ltro
antiparticolato possono essere ac-
compagnate da odore di "bruciato"
totalmente normale.
Dopo il funzionamento prolungato
del veicolo a bassissima velocità
o al regime di minimo, si possono
notare emissioni di vapore acqueo
dal tubo di scarico durante le ac-
celerazioni. Queste emissioni non
incidono sul comportamento del
veicolo e sull'ambiente.
L'inizio della saturazione del
fi ltro antiparticolato è indicato
dall'accensione temporanea
della spia, accompagnata da
un segnale acustico e dal mes-
saggio rischio di saturazione del fi ltro
antiparticolato.
Non appena le condizioni del traffi co lo
permettono, rigenerare il fi ltro guidando
ad una velocità di almeno 60 km/h fi no
allo spegnimento della spia.
Se la spia resta visualizzata, consultare
il paragrafo "Livello dell'additivo".
Page 147 of 292
9
!
145
VERIFICHE
Utilizzare solo prodotti raccoman-
dati da PEUGEOT o prodotti con
qualità e caratteristiche equivalenti.
Per ottimizzare il funzionamento di
organi importanti come il circuito
di frenata, PEUGEOT seleziona e
propone prodotti specifi ci.
Per non danneggiare gli organi
elettrici, è tassativamente vietato
utilizzare il lavaggio ad alta pres-
sione del vano motore.
Stato d'usura dei dischi dei
freni
Pastiglie freni
Freno di stazionamento
manuale
L'usura dei freni dipende dal-
lo stile di guida, in particolare
per i veicoli utilizzati in città,
per brevi tragitti. Può essere
necessario far controllare lo
stato dei freni anche al di fuori delle ma-
nutenzioni periodiche.
Un abbassamento del livello di liquido
dei freni indica, a parte il caso di perdita
nel circuito, un'usura delle pastiglie. Per qualsiasi informazione
relativa al controllo dello sta-
to d'usura dei dischi dei freni,
consultare la rete PEUGEOT
o un riparatore qualifi cato.
Se si nota un'eccessiva corsa
del freno di stazionamento o
una perdita di effi cacia dello
stesso, è necessario effettuare
una regolazione anche al di
fuori delle manutenzioni perio-
diche.
Il controllo di questo sistema deve es-
sere effettuato dalla rete PEUGEOT o
da un riparatore qualifi cato.
Cambio manuale
Il cambio manuale non neces-
sita di manutenzione (nessuna
sostituzione dell'olio).
Consultare il libretto di manu-
tenzione per conoscere la pe-
riodicità di controllo del livello
di questo componente.
Cambio automatico
Il cambio automatico non ne-
cessita di manutenzione (nes-
suna sostituzione dell'olio).
Consultare il libretto di manu-
tenzione per conoscere la pe-
riodicità di controllo del livello
di questo componente.
Page 148 of 292
10
i
146
INFORMAZIONI PRATICHE
Accesso al kit
Questo kit è situato nel bagagliaio sotto
al pianale. È collocato nel contenitore
dell'attrezzatura sotto al vano portaog-
getti.
KIT DI RIPARAZIONE
PROVVISORIA PNEUMATICI
Sistema completo, costituito da un
compressore e da un prodotto di riem-
pimento incorporato, che consente una
riparazione temporanea
del pneuma-
tico per consentire di recarsi all'offi cina
più vicina.
È destinato a riparare la maggior parte
delle forature che potrebbero compro-
mettere il pneumatico, localizzate sul bat-
tistrada o sulla spalla del pneumatico.
A.
Selettore di posizione "Riparazione"
o "Gonfi aggio".
B.
Interruttore acceso "I"
/spento "O"
.
C.
Tasto di gonfi aggio.
D.
Manometro (in bar o p.s.i.).
E.
Vano comprendente:
- un cavo con adattatore per presa
12 V,
- vari adattatori di gonfi aggio per
accessori, tipo palloni, pneumatici
di bicicletta...
Descrizione del kit
F.
Cartuccia di prodotto di riempimento.
G.
Tubo bianco con tappo per la ripara-
zione.
H.
Tubo nero per il gonfi aggio.
I.
Etichetta autoadesiva promemoria
velocità.
L'etichetta promemoria velocità I
deve essere incollata sul volante
per ricordare che è presente una
ruota ad utilizzo temporaneo.
Non superare la velocità di 80 km/h
quando si guida in presenza di un
pneumatico riparato con questo
tipo di kit.
Page 149 of 292

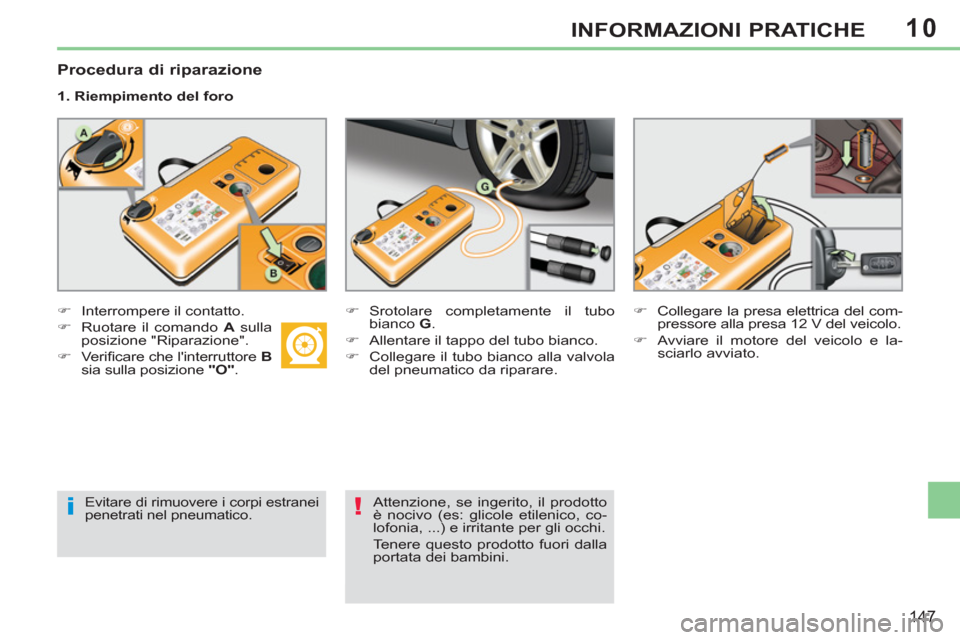

10
i!
147
INFORMAZIONI PRATICHE
Procedura di riparazione
1. Riempimento del foro
)
Interrompere il contatto.
)
Ruotare il comando A
sulla
posizione "Riparazione".
)
Verifi care che l'interruttore B
sia sulla posizione "O"
.
)
Srotolare completamente il tubo
bianco G
.
)
Allentare il tappo del tubo bianco.
)
Collegare il tubo bianco alla valvola
del pneumatico da riparare.
)
Collegare la presa elettrica del com-
pressore alla presa 12 V del veicolo.
)
Avviare il motore del veicolo e la-
sciarlo avviato.
Evitare di rimuovere i corpi estranei
penetrati nel pneumatico.
Attenzione, se ingerito, il prodotto
è nocivo (es: glicole etilenico, co-
lofonia, ...) e irritante per gli occhi.
Tenere questo prodotto fuori dalla
portata dei bambini.
Page 150 of 292

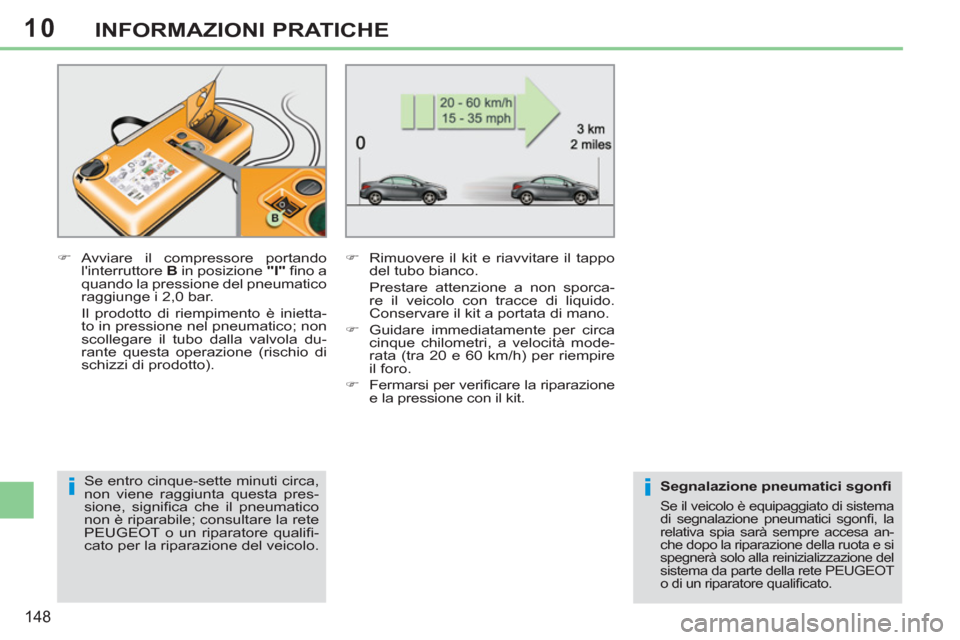

10
ii
148
INFORMAZIONI PRATICHE
)
Avviare il compressore portando
l'interruttore B
in posizione "I"
fi no a
quando la pressione del pneumatico
raggiunge i 2,0 bar.
Il prodotto di riempimento è inietta-
to in pressione nel pneumatico; non
scollegare il tubo dalla valvola du-
rante questa operazione (rischio di
schizzi di prodotto).
)
Rimuovere il kit e riavvitare il tappo
del tubo bianco.
Prestare attenzione a non sporca-
re il veicolo con tracce di liquido.
Conservare il kit a portata di mano.
)
Guidare immediatamente per circa
cinque chilometri, a velocità mode-
rata (tra 20 e 60 km/h) per riempire
il foro.
)
Fermarsi per verifi care la riparazione
e la pressione con il kit.
Se entro cinque-sette minuti circa,
non viene raggiunta questa pres-
sione, signifi ca che il pneumatico
non è riparabile; consultare la rete
PEUGEOT o un riparatore qualifi -
cato per la riparazione del veicolo.
Segnalazione pneumatici sgonfi
Se il veicolo è equipaggiato di sistema
di segnalazione pneumatici sgonfi , la
relativa spia sarà sempre accesa an-
che dopo la riparazione della ruota e si
spegnerà solo alla reinizializzazione del sistema da parte della rete PEUGEOT
o di un riparatore qualifi cato.
