Page 171 of 292
10
i
169
INFORMAZIONI PRATICHE

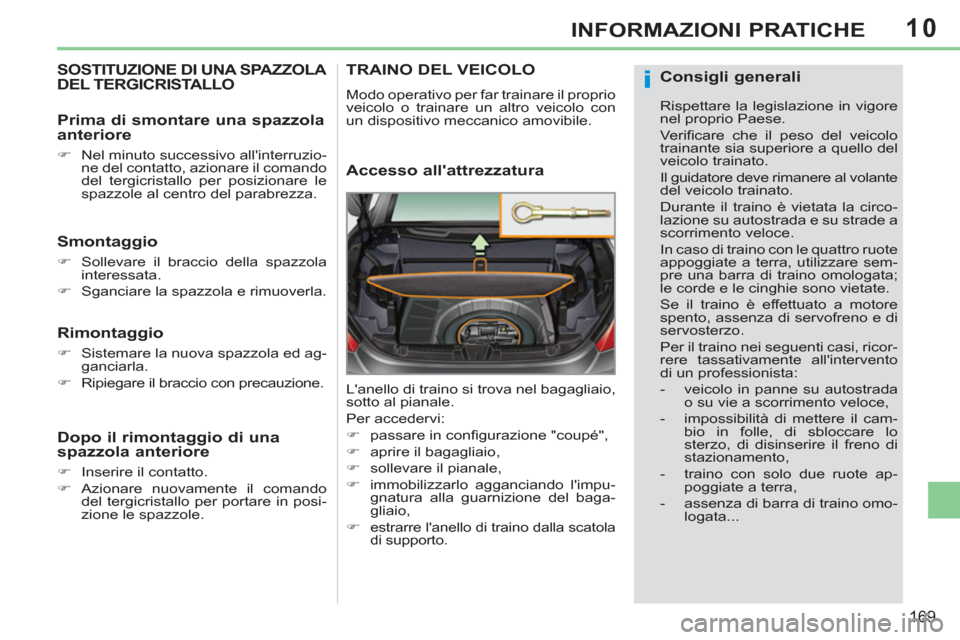

SOSTITUZIONE DI UNA SPAZZOLA
DEL TERGICRISTALLO
Smontaggio
)
Sollevare il braccio della spazzola
interessata.
)
Sganciare la spazzola e rimuoverla.
Rimontaggio
)
Sistemare la nuova spazzola ed ag-
ganciarla.
)
Ripiegare il braccio con precauzione.
Prima di smontare una spazzola
anteriore
)
Nel minuto successivo all'interruzio-
ne del contatto, azionare il comando
del tergicristallo per posizionare le
spazzole al centro del parabrezza.
Dopo il rimontaggio di una
spazzola anteriore
)
Inserire il contatto.
)
Azionare nuovamente il comando
del tergicristallo per portare in posi-
zione le spazzole.
TRAINO DEL VEICOLO
Modo operativo per far trainare il proprio
veicolo o trainare un altro veicolo con
un dispositivo meccanico amovibile.
Accesso all'attrezzatura
L'anello di traino si trova nel bagagliaio,
sotto al pianale.
Per accedervi:
)
passare in confi gurazione "coupé",
)
aprire il bagagliaio,
)
sollevare il pianale,
)
immobilizzarlo agganciando l'impu-
gnatura alla guarnizione del baga-
gliaio,
)
estrarre l'anello di traino dalla scatola
di supporto.
Consigli generali
Rispettare la legislazione in vigore
nel proprio Paese.
Ve r ifi care che il peso del veicolo
trainante sia superiore a quello del
veicolo trainato.
Il guidatore deve rimanere al volante
del veicolo trainato.
Durante il traino è vietata la circo-
lazione su autostrada e su strade a
scorrimento veloce.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sem-
pre una barra di traino omologata;
le corde e le cinghie sono vietate.
Se il traino è effettuato a motore
spento, assenza di servofreno e di
servosterzo.
Per il traino nei seguenti casi, ricor-
rere tassativamente all'intervento
di un professionista:
- veicolo in panne su autostrada
o su vie a scorrimento veloce,
- impossibilità di mettere il cam-
bio in folle, di sbloccare lo
sterzo, di disinserire il freno di
stazionamento,
- traino con solo due ruote ap-
poggiate a terra,
- assenza di barra di traino omo-
logata...
Page 172 of 292
10
i
170
INFORMAZIONI PRATICHE

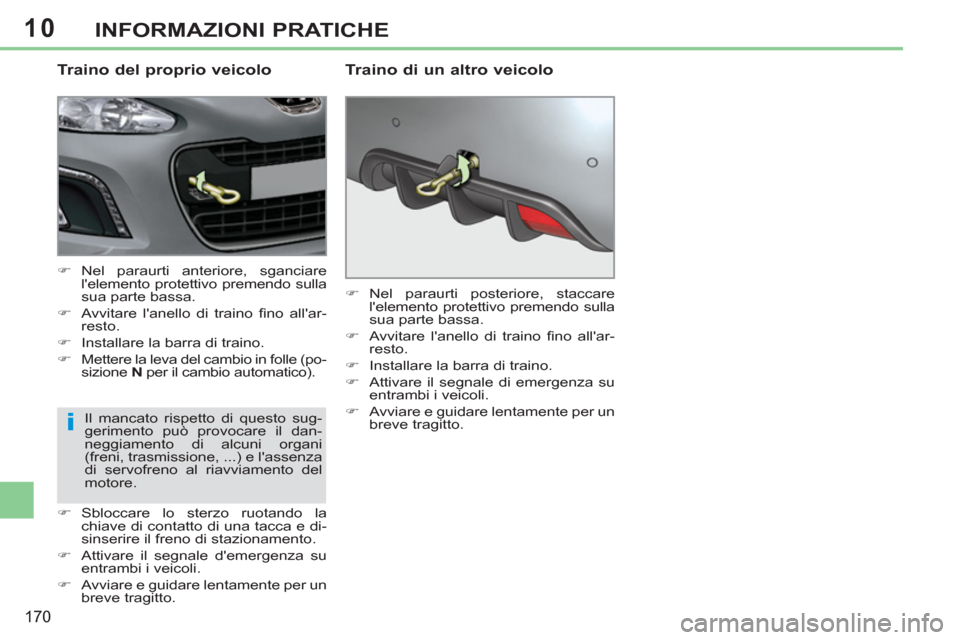

Traino del proprio veicolo
)
Nel paraurti anteriore, sganciare
l'elemento protettivo premendo sulla
sua parte bassa.
)
Avvitare l'anello di traino fi no all'ar-
resto.
)
Installare la barra di traino.
)
Mettere la leva del cambio in folle (po-
sizione N
per il cambio automatico).
)
Sbloccare lo sterzo ruotando la
chiave di contatto di una tacca e di-
sinserire il freno di stazionamento.
)
Attivare il segnale d'emergenza su
entrambi i veicoli.
)
Avviare e guidare lentamente per un
breve tragitto.
Il mancato rispetto di questo sug-
gerimento può provocare il dan-
neggiamento di alcuni organi
(freni, trasmissione, ...) e l'assenza
di servofreno al riavviamento del
motore.
)
Nel paraurti posteriore, staccare
l'elemento protettivo premendo sulla
sua parte bassa.
)
Avvitare l'anello di traino fi no all'ar-
resto.
)
Installare la barra di traino.
)
Attivare il segnale di emergenza su
entrambi i veicoli.
)
Avviare e guidare lentamente per un
breve tragitto.
Traino di un altro veicolo
Page 173 of 292
10
i
i
171
INFORMAZIONI PRATICHE

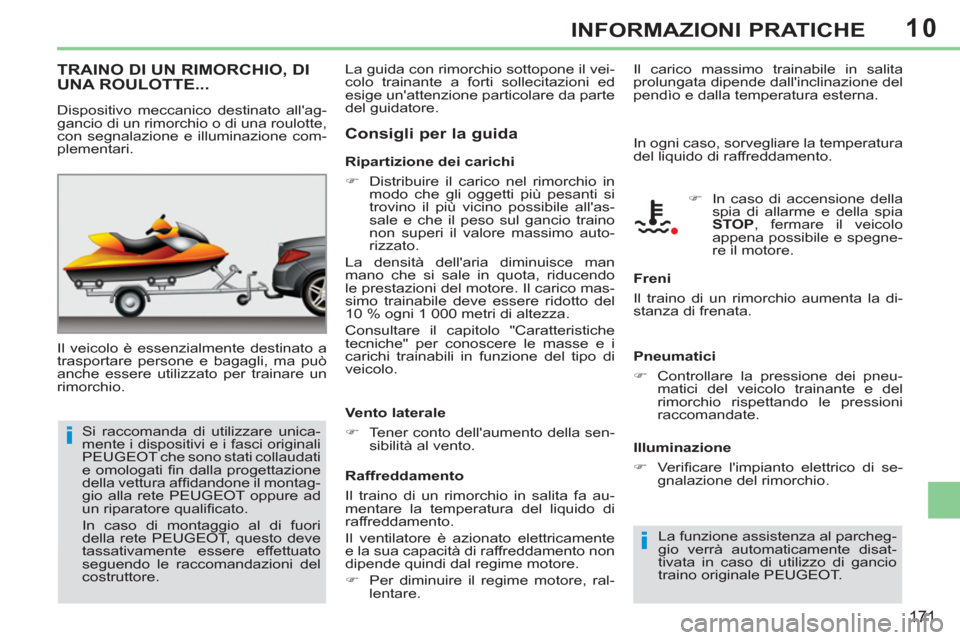

TRAINO DI UN RIMORCHIO, DI
UNA ROULOTTE...
Il veicolo è essenzialmente destinato a
trasportare persone e bagagli, ma può
anche essere utilizzato per trainare un
rimorchio.
Ripartizione dei carichi
)
Distribuire il carico nel rimorchio in
modo che gli oggetti più pesanti si
trovino il più vicino possibile all'as-
sale e che il peso sul gancio traino
non superi il valore massimo auto-
rizzato.
La densità dell'aria diminuisce man
mano che si sale in quota, riducendo
le prestazioni del motore. Il carico mas-
simo trainabile deve essere ridotto del
10 % ogni 1 000 metri di altezza.
Consultare il capitolo "Caratteristiche
tecniche" per conoscere le masse e i
carichi trainabili in funzione del tipo di
veicolo.
Vento laterale
)
Tener conto dell'aumento della sen-
sibilità al vento.
Raffreddamento
Il traino di un rimorchio in salita fa au-
mentare la temperatura del liquido di
raffreddamento.
Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento non
dipende quindi dal regime motore.
)
Per diminuire il regime motore, ral-
lentare.
Dispositivo meccanico destinato all'ag-
gancio di un rimorchio o di una roulotte,
con segnalazione e illuminazione com-
plementari.
Consigli per la guida
Si raccomanda di utilizzare unica-
mente i dispositivi e i fasci originali
PEUGEOT che sono stati collaudati
e omologati fi n dalla progettazione
della vettura affi dandone il montag-
gio alla rete PEUGEOT oppure ad
un riparatore qualifi cato.
In caso di montaggio al di fuori
della rete PEUGEOT, questo deve
tassativamente essere effettuato
seguendo le raccomandazioni del
costruttore. La guida con rimorchio sottopone il vei-
colo trainante a forti sollecitazioni ed
esige un'attenzione particolare da parte
del guidatore.
In ogni caso, sorvegliare la temperatura
del liquido di raffreddamento.
Freni
Il traino di un rimorchio aumenta la di-
stanza di frenata.
Pneumatici
)
Controllare la pressione dei pneu-
matici del veicolo trainante e del
rimorchio rispettando le pressioni
raccomandate.
Illuminazione
)
Ve r ifi care l'impianto elettrico di se-
gnalazione del rimorchio.
La funzione assistenza al parcheg-
gio verrà automaticamente disat-
tivata in caso di utilizzo di gancio
traino originale PEUGEOT.
)
In caso di accensione della
spia di allarme e della spia
STOP
, fermare il veicolo
appena possibile e spegne-
re il motore.
Il carico massimo trainabile in salita
prolungata dipende dall'inclinazione del
pendìo e dalla temperatura esterna.
Page 174 of 292
10
i
!
172
INFORMAZIONI PRATICHE

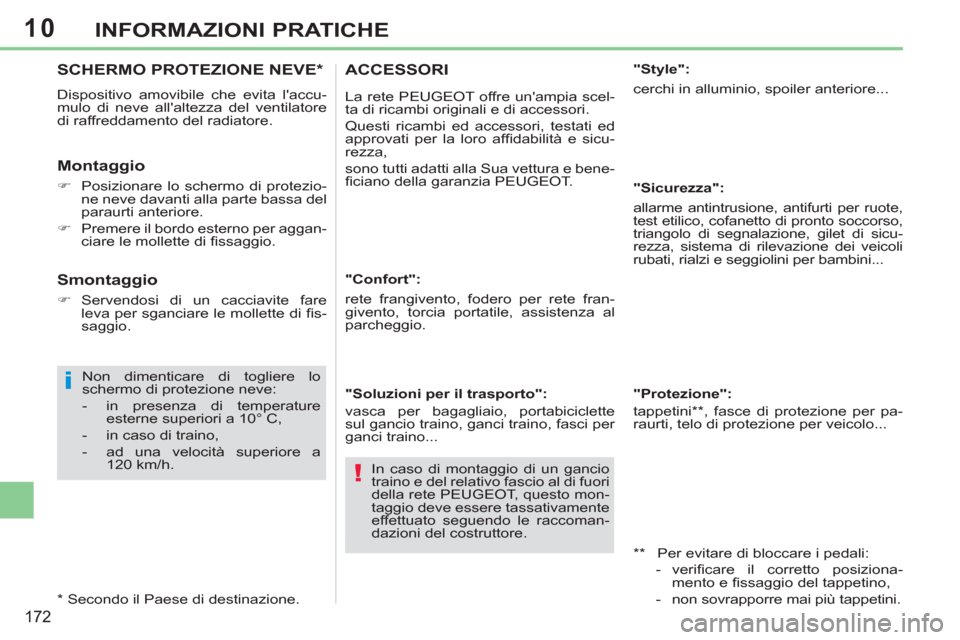

SCHERMO PROTEZIONE NEVE *
Dispositivo amovibile che evita l'accu-
mulo di neve all'altezza del ventilatore
di raffreddamento del radiatore.
Montaggio
)
Posizionare lo schermo di protezio-
ne neve davanti alla parte bassa del
paraurti anteriore.
)
Premere il bordo esterno per aggan-
ciare le mollette di fi ssaggio.
Non dimenticare di togliere lo
schermo di protezione neve:
- in presenza di temperature
esterne superiori a 10° C,
- in caso di traino,
- ad una velocità superiore a
120 km/h.
*
Secondo il Paese di destinazione.
Smontaggio
)
Servendosi di un cacciavite fare
leva per sganciare le mollette di fi s-
saggio.
"Confort":
rete frangivento, fodero per rete fran-
givento, torcia portatile, assistenza al
parcheggio.
"Soluzioni per il trasporto":
vasca per bagagliaio, portabiciclette
sul gancio traino, ganci traino, fasci per
ganci traino...
ACCESSORI
La rete PEUGEOT offre un'ampia scel-
ta di ricambi originali e di accessori.
Questi ricambi ed accessori, testati ed
approvati per la loro affi dabilità e sicu-
rezza,
sono tutti adatti alla Sua vettura e bene-
fi ciano della garanzia PEUGEOT.
"Style":
cerchi in alluminio, spoiler anteriore...
"Sicurezza":
allarme antintrusione, antifurti per ruote,
test etilico, cofanetto di pronto soccorso,
triangolo di segnalazione, gilet di sicu-
rezza, sistema di rilevazione dei veicoli
rubati, rialzi e seggiolini per bambini...
**
Per evitare di bloccare i pedali:
- verifi care il corretto posiziona-
mento e fi ssaggio del tappetino,
- non sovrapporre mai più tappetini.
"Protezione":
tappetini ** , fasce di protezione per pa-
raurti, telo di protezione per veicolo...
In caso di montaggio di un gancio
traino e del relativo fascio al di fuori
della rete PEUGEOT, questo mon-
taggio deve essere tassativamente
effettuato seguendo le raccoman-
dazioni del costruttore.
Page 175 of 292
10
!
i
i
173
INFORMAZIONI PRATICHE

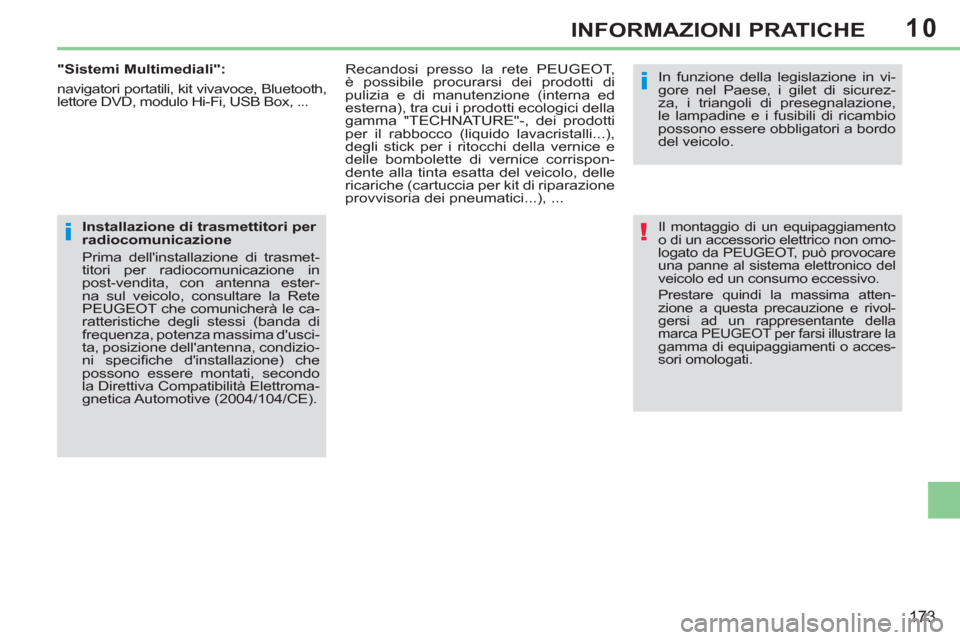

Il montaggio di un equipaggiamento
o di un accessorio elettrico non omo-
logato da PEUGEOT, può provocare
una panne al sistema elettronico del
veicolo ed un consumo eccessivo.
Prestare quindi la massima atten-
zione a questa precauzione e rivol-
gersi ad un rappresentante della
marca PEUGEOT per farsi illustrare lagamma di equipaggiamenti o acces-
sori omologati.
In funzione della legislazione in vi-
gore nel Paese, i gilet di sicurez-
za, i triangoli di presegnalazione,
le lampadine e i fusibili di ricambio
possono essere obbligatori a bordo
del veicolo.
Recandosi presso la rete PEUGEOT,
è possibile procurarsi dei prodotti di
pulizia e di manutenzione (interna ed
esterna), tra cui i prodotti ecologici della
gamma "TECHNATURE"-, dei prodotti
per il rabbocco (liquido lavacristalli...),
degli stick per i ritocchi della vernice e
delle bombolette di vernice corrispon-
dente alla tinta esatta del veicolo, delle
ricariche (cartuccia per kit di riparazione
provvisoria dei pneumatici...), ...
Installazione di trasmettitori per
radiocomunicazione
Prima dell'installazione di trasmet-
titori per radiocomunicazione in
post-vendita, con antenna ester-
na sul veicolo, consultare la Rete
PEUGEOT che comunicherà le ca-
ratteristiche degli stessi (banda di
frequenza, potenza massima d'usci-
ta, posizione dell'antenna, condizio-
ni specifi che d'installazione) che
possono essere montati, secondo
la Direttiva Compatibilità Elettroma-
gnetica Automotive (2004/104/CE).
"Sistemi Multimediali":
navigatori portatili, kit vivavoce, Bluetooth,
lettore DVD, modulo Hi-Fi, USB Box, ...
Page 176 of 292
12
174
CARATTERISTICHE TECNICHE

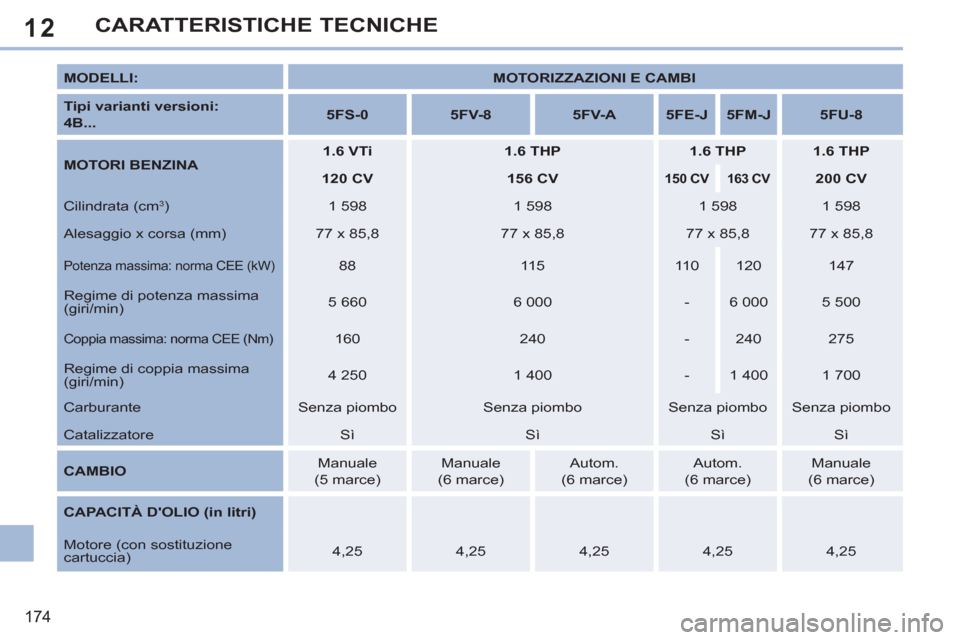

MODELLI:
MOTORIZZAZIONI E CAMBI
Tipi varianti versioni:
4B...
5FS-0
5FV-8
5FV-A
5FE-J
5FM-J
5FU-8
MOTORI BENZINA
1.6 VTi
1.6 THP
1.6 THP
1.6 THP
120 CV
156 CV
150 CV
163 CV
200 CV
Cilindrata (cm
3
)
1 598
1 598
1 598
1 598
Alesaggio x corsa (mm)
77 x 85,8
77 x 85,8
77 x 85,8
77 x 85,8
Potenza massima: norma CEE (kW)
88
11 5
110
120
147
Regime di potenza massima
(giri/min)
5 660
6 000
-
6 000
5 500
Coppia massima: norma CEE (Nm)
160
240
-
240
275
Regime di coppia massima
(giri/min)
4 250
1 400
-
1 400
1 700
Carburante
Senza piombo
Senza piombo
Senza piombo
Senza piombo
Catalizzatore
Sì
Sì
Sì
Sì
CAMBIO
Manuale
(5 marce)
Manuale
(6 marce)
Autom.
(6 marce)
Autom.
(6 marce)
Manuale
(6 marce)
CAPACITÀ D'OLIO (in litri)
Motore (con sostituzione
cartuccia)
4,25
4,25
4,25
4,25
4,25
Page 177 of 292
12
175

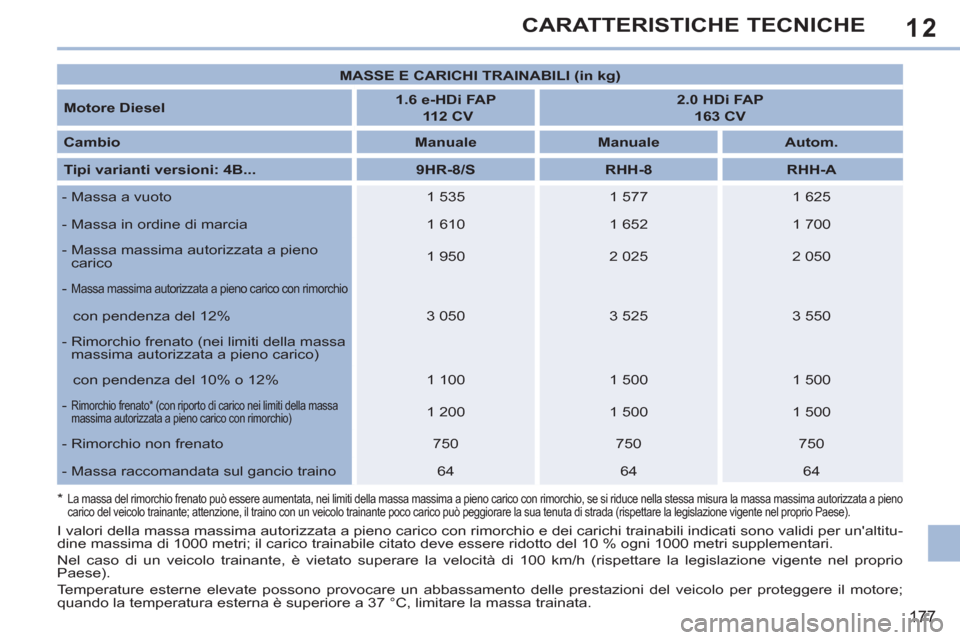

CARATTERISTICHE TECNICHE
*

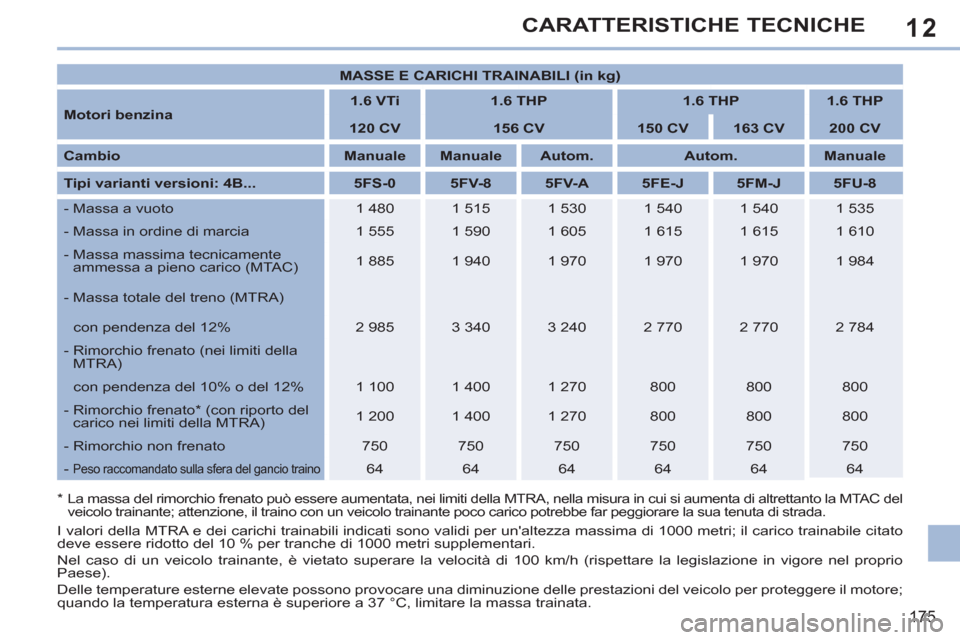

La massa del rimorchio frenato può essere aumentata, nei limiti della MTRA, nella misura in cui si aumenta di altrettanto la MTAC del
veicolo trainante; attenzione, il traino con un veicolo trainante poco carico potrebbe far peggiorare la sua tenuta di strada.
I valori della MTRA e dei carichi trainabili indicati sono validi per un'altezza massima di 1000 metri; il carico trainabile citato
deve essere ridotto del 10 % per tranche di 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio
Paese).
Delle temperature esterne elevate possono provocare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
MASSE E CARICHI TRAINABILI (in kg)
Motori benzina
1.6 VTi
1.6 THP
1.6 THP
1.6 THP
120 CV
156 CV
150 CV
163 CV
200 CV
Cambio
Manuale
Manuale
Autom.
Autom.
Manuale
Tipi varianti versioni: 4B...
5FS-0
5FV-8
5FV-A
5FE-J
5FM-J
5FU-8
- Massa a vuoto
1 480
1 515
1 530
1 540
1 540
1 535
- Massa in ordine di marcia
1 555
1 590
1 605
1 615
1 615
1 610
- Massa massima tecnicamente
ammessa a pieno carico (MTAC)
1 885
1 940
1 970
1 970
1 970
1 984
- Massa totale del treno (MTRA)
con pendenza del 12%
2 985
3 340
3 240
2 770
2 770
2 784
- Rimorchio frenato (nei limiti della
MTRA)
con pendenza del 10% o del 12%
1 100
1 400
1 270
800
800
800
- Rimorchio frenato * (con riporto del
carico nei limiti della MTRA)
1 200
1 400
1 270
800
800
800
- Rimorchio non frenato
750
750
750
750
750
750
-
Peso raccomandato sulla sfera del gancio traino
64
64
64
64
64
64
Page 178 of 292
12
176

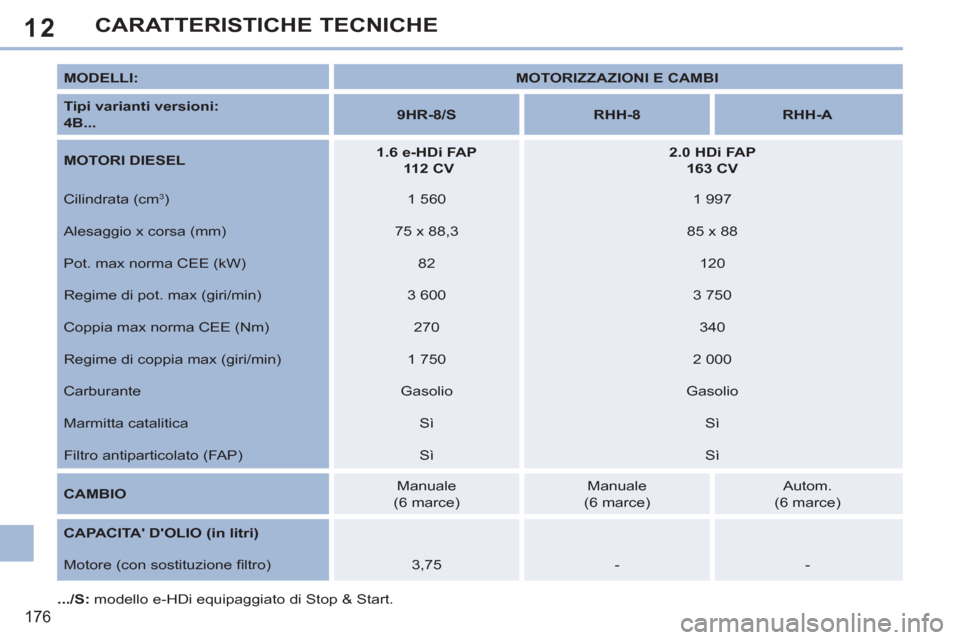

CARATTERISTICHE TECNICHE
MODELLI:
MOTORIZZAZIONI E CAMBI
Tipi varianti versioni:
4B...
9HR-8/S
RHH-8
RHH-A
MOTORI DIESEL
1.6 e-HDi FAP
112 CV
2.0 HDi FAP
163 CV
Cilindrata (cm
3
)
1 560
1 997
Alesaggio x corsa (mm)
75 x 88,3
85 x 88
Pot. max norma CEE (kW)
82
120
Regime di pot. max (giri/min)
3 600
3 750
Coppia max norma CEE (Nm)
270
340
Regime di coppia max (giri/min)
1 750
2 000
Carburante
Gasolio
Gasolio
Marmitta catalitica
Sì
Sì
Filtro antiparticolato (FAP)
Sì
Sì
CAMBIO
Manuale
(6 marce)
Manuale
(6 marce)
Autom.
(6 marce)
CAPACITA' D'OLIO (in litri)
Motore (con sostituzione fi ltro)
3,75
-
-
.../S:
modello e-HDi equipaggiato di Stop & Start.
Page 179 of 292
12
177
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere aumentata, nei limiti della massa massima a pieno carico con rimorchio, se si riduce nella stessa misura la massa massima autorizzata a pieno
carico del veicolo trainante; attenzione, il traino con un veicolo trainante poco carico può peggiorare la sua tenuta di strada (rispettare la legislazione vigente nel proprio Paese).
MASSE E CARICHI TRAINABILI (in kg)
Motore Diesel
1.6 e-HDi FAP
112 CV
2.0 HDi FAP
163 CV
Cambio
Manuale
Manuale
Autom.
Tipi varianti versioni: 4B...
9HR-8/S
RHH-8
RHH-A
- Massa a vuoto
1 535
1 577
1 625
- Massa in ordine di marcia
1 610
1 652
1 700
- Massa massima autorizzata a pieno
carico
1 950
2 025
2 050
-
Massa massima autorizzata a pieno carico con rimorchio
con pendenza del 12%
3 050
3 525
3 550
- Rimorchio frenato (nei limiti della massa
massima autorizzata a pieno carico)
con pendenza del 10% o 12%
1 100
1 500
1 500
-
Rimorchio frenato * (con riporto di carico nei limiti della massa
massima autorizzata a pieno carico con rimorchio)
1 200
1 500
1 500
- Rimorchio non frenato
750
750
750
- Massa raccomandata sul gancio traino
64
64
64
I valori della massa massima autorizzata a pieno carico con rimorchio e dei carichi trainabili indicati sono validi per un'altitu-
dine massima di 1000 metri; il carico trainabile citato deve essere ridotto del 10 % ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio
Paese).
Temperature esterne elevate possono provocare un abbassamento delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
Page 180 of 292
12
178
CARATTERISTICHE TECNICHE

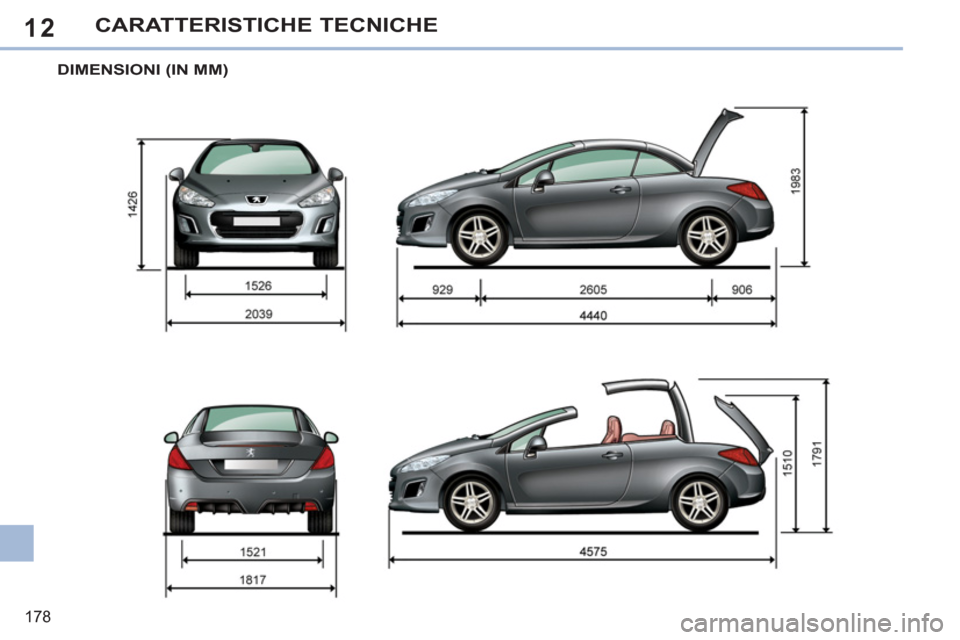

DIMENSIONI (IN MM)
