Parcheggio del veicolo
Immobilizzare il veicolo in modo
d a n o n i n t r a l c i a r e i l t r a f fi c o : i l s u o l o
deve essere orizzontale, stabile e
non scivoloso.
Inserire il freno di stazionamento,
disinserire il contatto ed inserire la
prima marcia * , in modo da blocca-
re le ruote.
Se necessario, sistemare un cu-
neo sotto la ruota diagonalmente
opposta a quella da sostituire.
V e r i fi c a r e c h e i p a s s e g g e r i s i a n o
usciti dal veicolo e che si trovino in
una zona sicura.
N o n m e t t e r s i m a i s o t t o u n v e i c o l o
alzato con il cric; utilizzare una
candela.
Smontaggio della ruota Elenco delle operazioni
Togliere la borchia cromata su ognu-
na delle viti utilizzando l'attrezzo 3 .
Montare la bussola antifurto 5 sulla
manovella smontaruota 1 per sbloc-
care la vite antifurto.
Sbloccare le altre viti solo con la
manovella smontaruota 1 .
Mettere il cric 2 a contatto con l'al-
loggio anteriore A o posteriore B
previsto sotto il longherone, il più
vicino possibile alla ruota da sosti-
tuire.
Spiegare il cric 2 fi n o a q u a n d o l a
sua base è a contatto con il suolo.
V e r i fi c a r e c h e l ' a s s e d e l l a b a s e d e l
cric sia perpendicolare all'alloggio A
o B utilizzato.
Alzare il veicolo, lasciando uno spa-
z i o s u f fi c i e n t e t r a l a r u o t a e i l s u o l o ,
per poter montare poi facilmente la
ruota di scorta (non forata).
Smontare le viti e conservarle in un
luogo pulito.
Togliere la ruota.
* posizione R per il cambio di ve-
l o c i t à m a n u a l e p i l o t a t o ; P per il
cambio automatico.
Page 162 of 260
11
i
1 6 7
INFORMAZIONI PRATICHE
Dopo una sostituzione di ruota
Per riporre correttamente la ruota
forata nel bagagliaio, togliere l'ele-
mento protettivo centrale.
Se si utilizza la ruota di scorta di
tipo "ruotino", non superare la velo-
c i t à d i 8 0 K m o r a r i .
Far controllare rapidamente il ser-
raggio delle viti e la pressione
della ruota di scorta presso la rete
PEUGEOT .
Far riparare la ruota forata e rimet-
terla subito sul veicolo.
Montaggio della ruota Elenco delle operazioni
Mettere la ruota sul mozzo utilizzan-
do la guida di centraggio 4 .
A v v i t a r e l e v i t i fi n o a l l a b a t t u t a .
Effettuare un preserraggio della
vite antifurto con la manovella
smontaruota 1 dotata della bus-
sola antifurto 5 .
Effettuare un preserraggio delle
altre viti solo con la manovella
smontaruota 1 .
Abbassare completamente il veicolo.
Ripiegare il cric 2 e toglierlo.
Bloccare la vite antifurto con la ma-
novella smontaruota 1 dotata della
bussola antifurto 5 .
Bloccare le altre viti solo con la ma-
novella smontaruota 1 .
Rimontare le borchie cromate su
ognuna delle viti.
Riporre gli attrezzi nel contenitore.
Page 163 of 260
11
i
!
!
168
INFORMAZIONI PRATICHE
* A seconda del paese di destinazione.
Rischio di elettrocuzione
L a s o s t i t u z i o n e d i u n a l a m p a d a x e -
non (D1S-35 W) deve essere effet-
tuata dalla rete PEUGEOT .
SOSTITUZIONE DI UNA LAMPADINA
Procedura per la sostituzione di una
lampadina difettosa con una nuova
senza l'ausilio di attrezzi.
Luci anteriori
Modello con luci alogene
1. Indicatori di direzione
(PY 21 W ambra).
2. Luci anabbaglianti (H7-55 W).
3. Luci abbaglianti (H1-55 W).
4. Luci diurne * /di posizione
(P21/5 W).
5. Fari antinebbia (H8-35 W). 1. Indicatori di direzione
(PY 21 W SV argento).
2. Luci anabbaglianti/abbaglianti (D1S-35 W).
3. Luci abbaglianti supplementari (H1-55 W).
4. Luci diurne*/di posizione (P21/5 W).
5. Fari antinebbia (H8-35 W).
Modello con luci xenon e fari
direzionali
In alcune condizioni climatiche
( b a s s a t e m p e r a t u r a , u m i d i t à ) l'ap-
pannamento del lato interno del
vetro dei fari e delle luci è nor-
male ; il fenomeno scompare alcuni
minuti dopo l'accensione delle luci.
Passare sulle lampade un panno
asciutto.
I fari sono provvisti di vetri in
policarbonato, rivestiti di vernice
p r o t e t t i v a :
non pulirli con un panno
asciutto o abrasivo, né tanto-
meno con un prodotto deter-
gente o solvente,
utilizzare una spugna e acqua
saponata,
se si utilizza il lavaggio ad alta
pressione sullo sporco ostinato,
non insistere sui fari, sulle luci
e sul bordo corrispondente, per
evitare di rovinare la vernice e
la guarnizione ermetica.
Page 164 of 260
11
i
!
169
INFORMAZIONI PRATICHE
Sostituzione delle luci abbaglianti
Togliere il coperchio protettivo in
plastica tirando la linguetta.
Scollegare il connettore della lam-
pada.
Stringere le molle per liberare la
lampada.
Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Sostituzione delle luci diurne/di
posizione
Togliere il coperchio protettivo in
plastica tirando la linguetta.
Scollegare il connettore della la-
mapda.
Ruotare di un quarto di giro il porta-
lampada ed estrarlo.
Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Sostituzione degli indicatori di
direzione
Le lampade color ambra o argen-
to, come gli indicatori di direzione,
vanno sostituite con lampade di
uguali caratteristiche e colore.
Ruotare di un quarto di giro il porta
lampada ed estrarlo.
Estrarre la lampada tirandola e sostituirla.
Per rimontare, eseguire queste opera-
zioni nella sequenza contraria.
Durante l'operazione di rimontag-
gio chiudere accuratamente il co-
perchio in plastica per garantire la
tenuta ermetica del faro. Sostituzione delle luci anabbaglianti
Togliere il coperchio protettivo in
plastica tirando la linguetta.
Scollegare il connettore della lam-
pada.
Stringere le molle per liberare la
lampada.
Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Page 165 of 260
11
i
1 7 0
INFORMAZIONI PRATICHE
Sostituzione dei ripetitori laterali
Introdurre un cacciavite verso il
centro del ripetitore interponendolo
tra quest'ultimo e la base del retrovi-
sore.
Fare oscillare il cacciavite per es-
trarre il ripetitore.
Scollegare il connettore del ripeti-
tore.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Per procurarsi il pezzo, contattare la
rete PEUGEOT . Sostituzione dei fari antinebbia
Sterzare completamente la ruota
verso l'interno per accedere agevol-
mente allo sportello.
Aprire lo sportello di accesso, collo-
cato nel passaggio ruota.
Scollegare il connettore del porta-
lampada.
Ruotare di un quarto di giro il porta-
lampada ed estrarlo.
Estrarre la lampada tirandola e so-
stituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Per la sostituzione di queste lam-
pade, potete consultare la rete
PEUGEOT.
Page 166 of 260
11
i
1 7 1
INFORMAZIONI PRATICHE

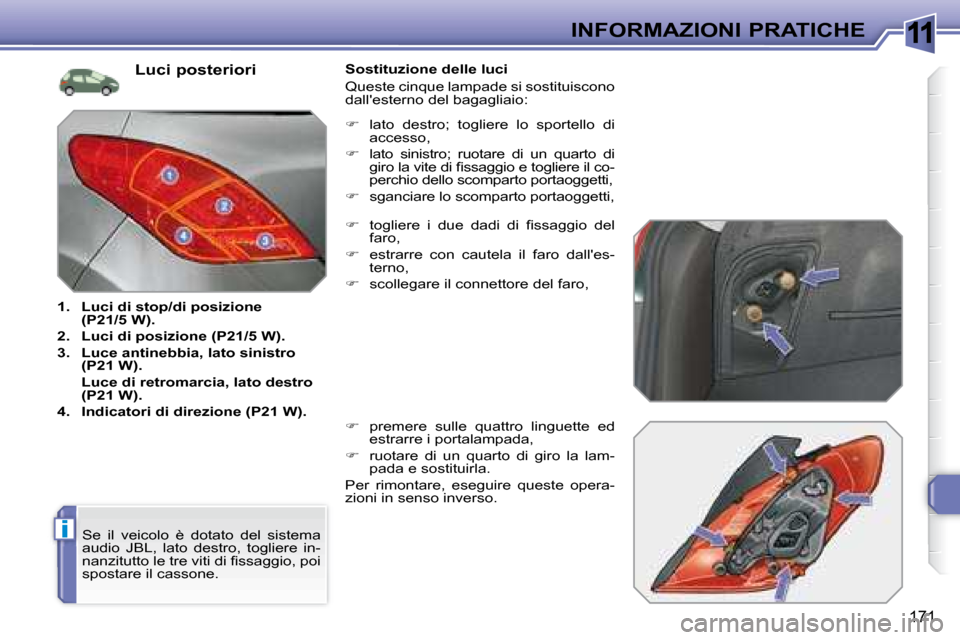

Luci posteriori
1. Luci di stop/di posizione
(P21/5 W).
2. Luci di posizione (P21/5 W).
3. Luce antinebbia, lato sinistro
(P21 W).
Luce di retromarcia, lato destro
(P21 W).
4. Indicatori di direzione (P21 W). Sostituzione delle luci
Queste cinque lampade si sostituiscono
d a l l ' e s t e r n o d e l b a g a g l i a i o :
t o g l i e r e i d u e d a d i d i fi s s a g g i o d e l
faro,
estrarre con cautela il faro dall'es-
terno,
scollegare il connettore del faro,
premere sulle quattro linguette ed
estrarre i portalampada,
ruotare di un quarto di giro la lam-
pada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Se il veicolo è dotato del sistema
audio JBL, lato destro, togliere in-
n a n z i t u t t o l e t r e v i t i d i fi s s a g g i o , p o i
spostare il cassone.
lato destro; togliere lo sportello di
accesso,
lato sinistro; ruotare di un quarto di
g i r o l a v i t e d i fi s s a g g i o e t o g l i e r e i l c o -
perchio dello scomparto portaoggetti,
sganciare lo scomparto portaoggetti,
Page 167 of 260
11
1 7 2
INFORMAZIONI PRATICHE
Sostituzione della terza luce di stop
(4 lampade W 5 W)
Sganciare, da sinistra verso destra,
la guarnizione superiore dello spor-
tello del bagagliaio.
S v i t a r e i d u e d a d i d i fi s s a g g i o A della
luce.
Sganciare il perno centrale della
luce.
Estrarre la luce dall'esterno.
Scollegare il connettore del porta-
lampada e il tubo del lavacristalli.
Sganciare il portalampada della luce
premendo sulle due linguette B .
Estrarre la lampada tirandola e sos-
tituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
N o n e s e r c i t a r e f o r z a s u l l a l u c e q u a n d o
si stringono i dadi. Sostituzione delle luci della targa
(W 5 W)
Inserire un cacciavite sottile in uno
dei fori esterni della placca traspa-
rente.
Premere verso l'esterno per sgan-
ciarla.
Togliere la placca trasparente.
Estrarre la lampada tirandola e sos-
tituirla.
Page 168 of 260
11
1 7 3
INFORMAZIONI PRATICHE
Luci posteriori
1. Luci di stop/di posizione
(P21/5 W).
2. Luci di posizione (P21/5 W).
3. Luce antinebbia, lato sinistro
(P21 W)
Luce di retromarcia, lato destro
(P21 W).
4. Indicatori di direzione (P21 W) Sostituzione delle luci
Queste cinque lampade si sostituiscono
d a l l ' e s t e r n o d e l b a g a g l i a i o :
scollegare il connettore del faro
allargare le cinque linguette ed es-
trarre il portalampada
ruotare la lampada di un quarto di
giro e sostituirla.
aprire il bagagliaio
s v i t a r e l e d u e v i t i d i fi s s a g g i o d e l
faro
estrarre il faro con cautela tirandolo
dalla sua parte inferiore e facendolo
ruotare verso l'esterno
Per il rimontaggio, eseguire queste ope-
razioni in senso inverso.
Fare attenzione ad inserire il faro nelle
sue guide rimanendo nell'asse del vei-
colo.
Page 169 of 260
11
1 7 4
INFORMAZIONI PRATICHE
Sostituzione delle luci della targa
(W 5 W)
Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento protet-
tivo trasparente.
Premere verso l'esterno per sgan-
ciarlo.
Togliere la parte trasparente.
Estrarra la lampada e sostituirla. Sostituzione della terza luce di stop
(SW - 4 lampadine W 5 W)
T o g l i e r e i d u e d a d i d i fi s s a g g i o A del
faro.
Estrarre il faro dall'esterno.
Scollegare il connettore e il tubo del
lavacristallo del faro.
Ruotare di un quarto di giro il porta-
lampada che corrisponde alla lam-
padina difettosa.
Togliere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
N o n f o r z a r e s u l f a r o q u a n d o s i s t r i n g o -
no i dadi. Sostituzione della terza luce di stop
(SW - diodi)
N e i m o d e l l i c o n l u n o t t o p o s t e r i o r e a p r i -
bile, per sostituire questo tipo di luce a
diodi rivolgersi alla rete PEUGEOT .
Page 170 of 260
11
!
i
1 7 5
INFORMAZIONI PRATICHE
PEUGEOT declina ogni responsa-
b i l i t à p e r l e s p e s e d e r i v a n t i d a l l a
riparazione del veicolo o per i dis-
funzionamenti risultanti dall'instal-
lazione di accessori ausiliari non
forniti, non consigliati da PEUGEOT
e non installati secondo le pres-
crizioni, in particolare quando il
consumo degli apparecchi supple-
mentari supera 10 milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con le do-
tazioni di serie o opzionali.
Prima di installare altre dotazioni o
accessori elettrici sul veicolo, rivol-
gersi alla rete PEUGEOT .
SOSTITUZIONE DI UN FUSIBILE
Modo operativo per la sostituzione di un
fusibile difettoso con un fusibile nuovo
per ovviare ad un guasto della funzione
corrispondente.
Accesso agli attrezzi
La pinza di estrazione e i fusibili di ri-
cambio sono inseriti sul retro del co-
perchio della scatola portafusibili del
cruscotto.
P e r a c c e d e r v i :
ruotare la vite di un quarto di giro a
sinistra,
sganciare il coperchio tirando la parte
superiore destra,
togliere completamente il coperchio,
estrarre la pinza.
Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre
conoscere la causa del guasto e porvi
rimedio.
Individuare il fusibile difettoso esa-
m i n a n d o l o s t a t o d e l s u o fi l a m e n t o .
Utilizzare la speciale pinza per es-
trarre il fusibile dalla sua sede.
Sostituire sempre il fusibile difettoso
c o n u n f u s i b i l e d i u g u a l e i n t e n s i t à .
V e r i fi c a r e c h e i l n u m e r o i n c i s o s u l l a
s c a t o l a , l ' i n t e n s i t à i n c i s a s u l l a p a r t e
superiore coincidano con le tabelle
di seguito riportate.
Buono Cattivo
