Peugeot 308 SW BL 2008 Omistajan käsikirja (in Finnish)

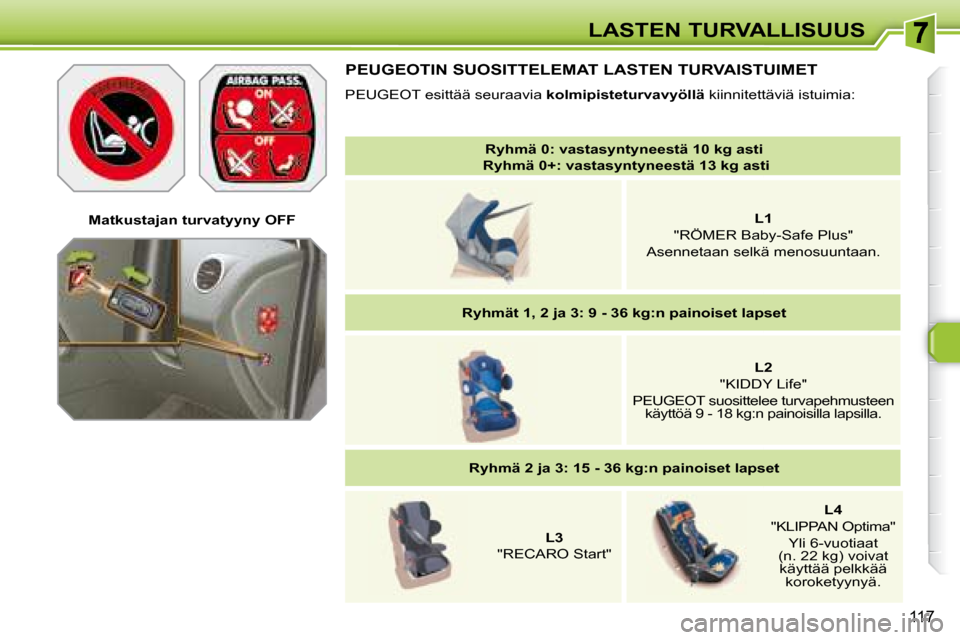

117
LASTEN TURVALLISUUS

Ryhmä 0: vastasyntyneestä 10 kg asti
Ryhmä 0+: vastasyntyneestä 13 kg asti

L1
"RÖMER Baby-Safe Plus"
Asennetaan selkä menosuuntaan.

Ryhmät 1, 2 ja 3: 9 - 36 kg:n painoiset lapset

L2
"KIDDY Life"
PEUGEOT suosittelee turvapehmusteen käyttöä 9 - 18 kg:n painoisilla lapsilla.

Ryhmä 2 ja 3: 15 - 36 kg:n painoiset lapset

L3
"RECARO Start"
L4
"KLIPPAN Optima" Yli 6-vuotiaat
(n. 22 kg) voivat käyttää pelkkää koroketyynyä.
Matkustajan turvatyyny OFF
PEUGEOT IN SUOSITTELEMAT LASTEN TURVAISTUIMET
PEUGEOT esittää seuraavia
kolmipisteturvavyöllä kiinnitettäviä istuimia:

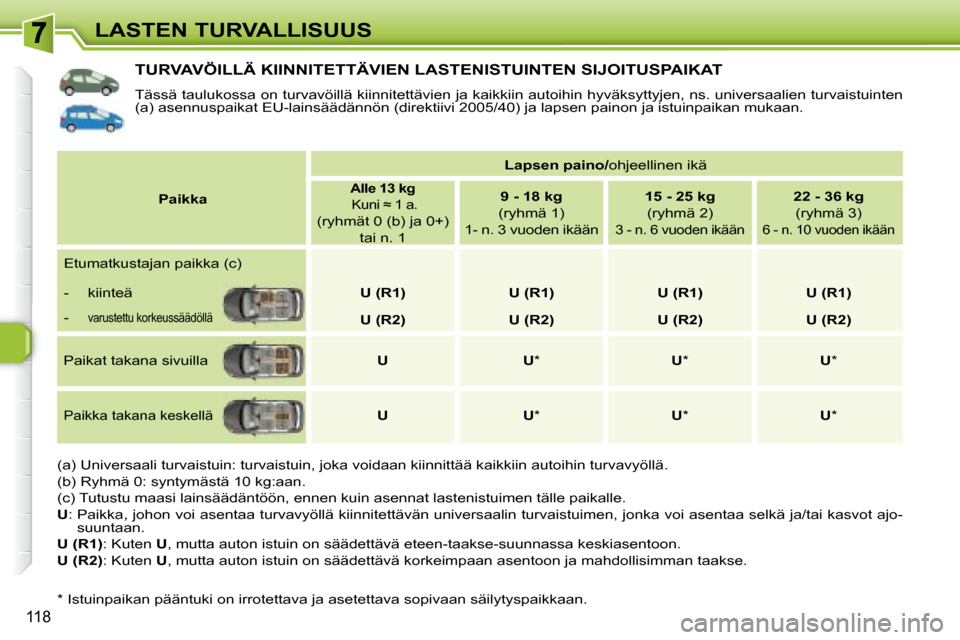

118
LASTEN TURVALLISUUS
TURVAVÖILLÄ KIINNITETTÄVIEN LASTENISTUINTEN SIJOITUSPAIKAT
Tässä taulukossa on turvavöillä kiinnitettävien ja kaikkiin autoihin hyväksyttyjen, ns. universaalien turvaistuinten
(a) asennuspaikat EU-lainsäädännön (direktiivi 2005/40) ja lapsen painon ja istuinpaikan mukaan.
(a) Universaali turvaistuin: turvaistuin, joka voidaan kiinnittä ä kaikkiin autoihin turvavyöllä.
(b) Ryhmä 0: syntymästä 10 kg:aan.
(c) Tutustu maasi lainsäädäntöön, ennen kuin asennat lasteni stuimen tälle paikalle.

U : Paikka, johon voi asentaa turvavyöllä kiinnitettävän univers aalin turvaistuimen, jonka voi asentaa selkä ja/tai kasvot ajo-
suuntaan.

U (R1) : Kuten U , mutta auton istuin on säädettävä eteen-taakse-suunnassa keski asentoon.

U (R2) : Kuten U , mutta auton istuin on säädettävä korkeimpaan asentoon ja mahdollisimman taakse.
* Istuinpaikan pääntuki on irrotettava ja asetettava sop ivaan säilytyspaikkaan.

Paikka
Lapsen paino/ ohjeellinen ikä

Alle 13 kg
Kuni ≈ 1 a.

(ryhmät 0 (b) ja 0+) tai n. 1
9 - 18 kg
(ryhmä 1)
1- n. 3 vuoden ikään
15 - 25 kg
(ryhmä 2)
3 - n. 6 vuoden ikään
22 - 36 kg
(ryhmä 3) 6 - n. 10 vuoden ikään
Etumatkustajan paikka (c)
- kiinteä U (R1) U (R1) U (R1) U (R1)
-
varustettu korkeussäädöllä
U (R2) U (R2) U (R2) U (R2)
Paikat takana sivuilla U U * U * U *

Paikka takana keskellä U U * U * U *

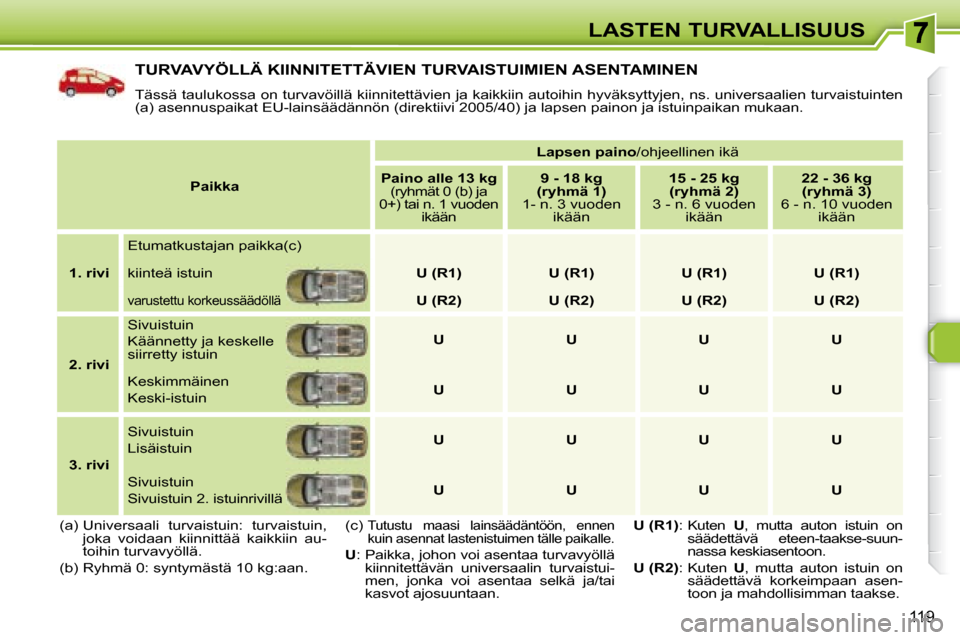

119
LASTEN TURVALLISUUS
TURVAVYÖLLÄ KIINNITETTÄVIEN TURVAISTUIMIEN ASENTAMINEN
Tässä taulukossa on turvavöillä kiinnitettävien ja kaikkiin autoihin hyväksyttyjen, ns. universaalien turvaistuinten
(a) asennuspaikat EU-lainsäädännön (direktiivi 2005/40) ja lapsen painon ja istuinpaikan mukaan.
(a) Universaali turvaistuin: turvaistuin, joka voidaan kiinnittää kaikkiin au-
toihin turvavyöllä.
(b) Ryhmä 0: syntymästä 10 kg:aan.
Paikka
Lapsen paino /ohjeellinen ikä

Paino alle 13 kg
(ryhmät 0 (b) ja
0+) tai n. 1 vuoden ikään
9 - 18 kg
(ryhmä 1)
1- n. 3 vuoden ikään
15 - 25 kg
(ryhmä 2)
3 - n. 6 vuoden ikään
22 - 36 kg

(ryhmä 3)
6 - n. 10 vuoden ikään

1. rivi Etumatkustajan paikka(c)
kiinteä istuin
U (R1) U (R1) U (R1) U (R1)

varustettu korkeussäädöllä U (R2) U (R2) U (R2) U (R2)

2. rivi Sivuistuin
Käännetty ja keskelle
siirretty istuin

U U U U
Keskimmäinen
Keski-istuin
U U U U

3. rivi Sivuistuin
Lisäistuin

U U U U
Sivuistuin
Sivuistuin 2. istuinrivillä
U U U U
(c)
Tutustu maasi lainsäädäntöön, ennen
kuin asennat lastenistuimen tälle paikalle.

U : Paikka, johon voi asentaa turvavyöllä
kiinnitettävän universaalin turvaistui-
men, jonka voi asentaa selkä ja/tai
kasvot ajosuuntaan.
U (R1) : Kuten U , mutta auton istuin on
säädettävä eteen-taakse-suun-
nassa keskiasentoon.


U (R2) : Kuten U , mutta auton istuin on
säädettävä korkeimpaan asen-
toon ja mahdollisimman taakse.

!

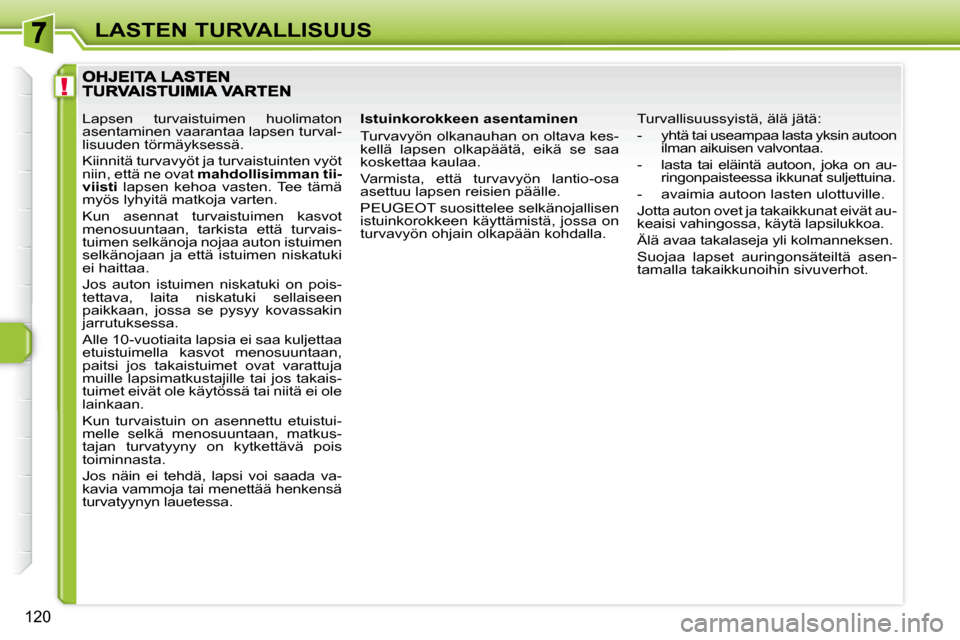

120
LASTEN TURVALLISUUS
Istuinkorokkeen asentaminen
Turvavyön olkanauhan on oltava kes-
kellä lapsen olkapäätä, eikä se saa
koskettaa kaulaa.
Varmista, että turvavyön lantio-osa
asettuu lapsen reisien päälle.
PEUGEOT suosittelee selkänojallisen
istuinkorokkeen käyttämistä, jossa on
turvavyön ohjain olkapään kohdalla. Turvallisuussyistä, älä jätä:
-
yhtä tai useampaa lasta yksin autoon
ilman aikuisen valvontaa.
- lasta tai eläintä autoon, joka on au-
ringonpaisteessa ikkunat suljettuina.
- avaimia autoon lasten ulottuville.
Jotta auton ovet ja takaikkunat eivät au-
keaisi vahingossa, käytä lapsilukkoa.
Älä avaa takalaseja yli kolmanneksen.
Suojaa lapset auringonsäteiltä asen-
tamalla takaikkunoihin sivuverhot.
Lapsen turvaistuimen huolimaton
asentaminen vaarantaa lapsen turval-
lisuuden törmäyksessä.
Kiinnitä turvavyöt ja turvaistuinten vyöt
niin, että ne ovat
mahdollisimman tii-
viisti lapsen kehoa vasten. Tee tämä
myös lyhyitä matkoja varten.
Kun asennat turvaistuimen kasvot
menosuuntaan, tarkista että turvais-
tuimen selkänoja nojaa auton istuimen
selkänojaan ja että istuimen niskatuki
ei haittaa.
Jos auton istuimen niskatuki on pois-
tettava, laita niskatuki sellaiseen
paikkaan, jossa se pysyy kovassakin
jarrutuksessa.
Alle 10-vuotiaita lapsia ei saa kuljettaa
etuistuimella kasvot menosuuntaan,
paitsi jos takaistuimet ovat varattuja
muille lapsimatkustajille tai jos takais-
tuimet eivät ole käytössä tai niitä ei ole
lainkaan.
Kun turvaistuin on asennettu etuistui-
melle selkä menosuuntaan, matkus-
tajan turvatyyny on kytkettävä pois
toiminnasta.
Jos näin ei tehdä, lapsi voi saada va-
kavia vammoja tai menettää henkensä
turvatyynyn lauetessa.

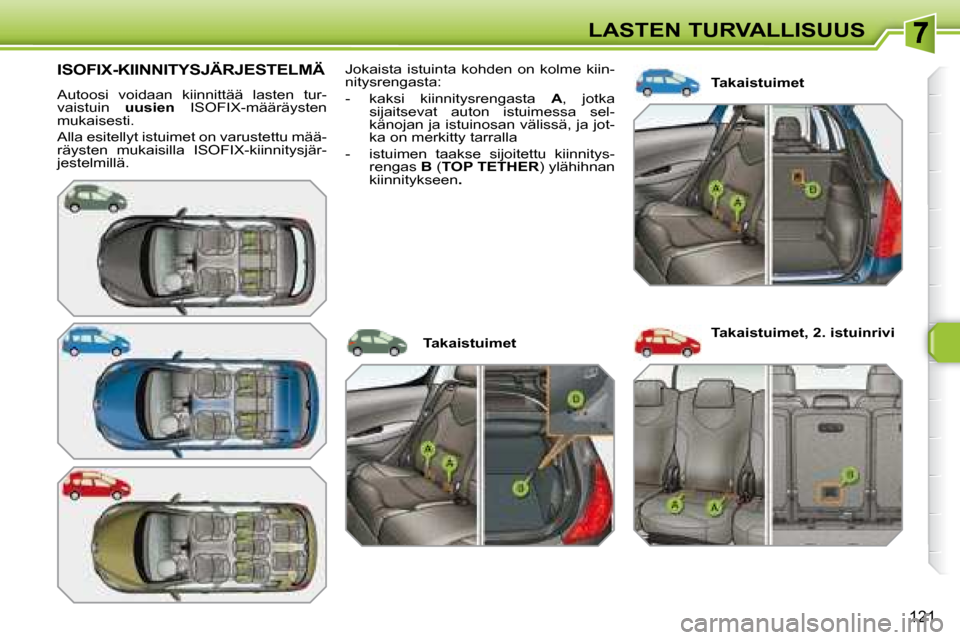

121
LASTEN TURVALLISUUS
ISOFIX-KIINNITYSJÄRJESTELMÄ
Autoosi voidaan kiinnittää lasten tur-
vaistuin uusien ISOFIX-määräysten
mukaisesti.
Alla esitellyt istuimet on varustettu mää-
räysten mukaisilla ISOFIX-kiinnitysjär-
jestelmillä. Takaistuimet
Jokaista istuinta kohden on kolme kiin-
nitysrengasta:
- kaksi kiinnitysrengasta
A , jotka
sijaitsevat auton istuimessa sel-
känojan ja istuinosan välissä, ja jot-
ka on merkitty tarralla
- istuimen taakse sijoitettu kiinnitys- rengas B ( TOP TETHER ) ylähihnan
kiinnitykseen .
Takaistuimet Takaistuimet, 2. istuinrivi

i

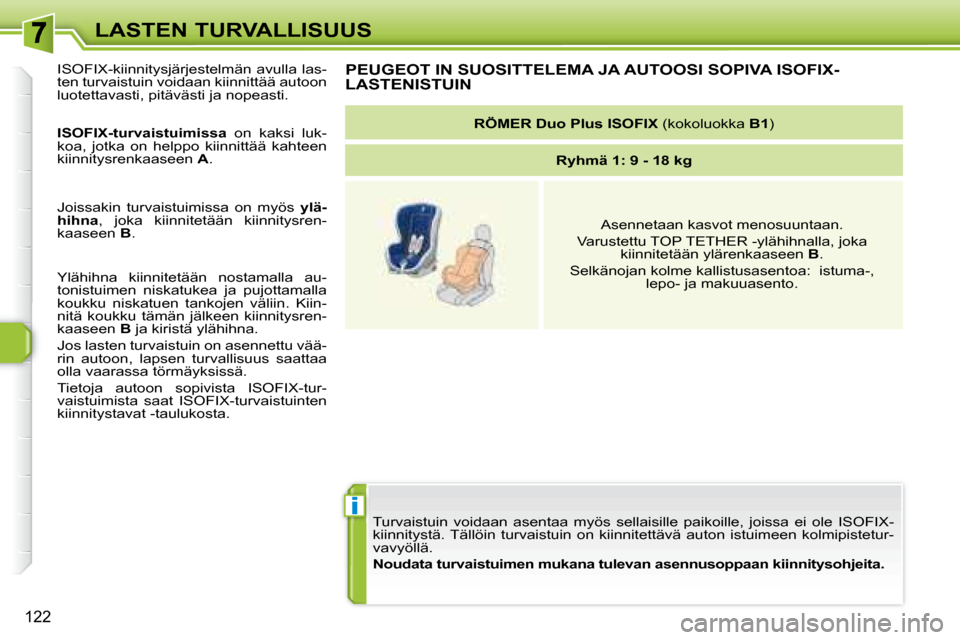

122
LASTEN TURVALLISUUS Turvaistuin voidaan asentaa myös sellaisille paikoille, joissa ei ole ISOFIX-
kiinnitystä. Tällöin turvaistuin on kiinnitettävä auton istu imeen kolmipistetur-
vavyöllä.

Noudata turvaistuimen mukana tulevan asennusoppaan kiinnitysohjeita.
PEUGEOT IN SUOSITTELEMA JA AUTOOSI SOPIVA ISOFIX-LASTENISTUIN

RÖMER Duo Plus ISOFIX (kokoluokka B1 )

Ryhmä 1: 9 - 18 kg
Asennetaan kasvot menosuuntaan.
Varustettu TOP TETHER -ylähihnalla, joka kiinnitetään ylärenkaaseen B .
Selkänojan kolme kallistusasentoa: istuma-, lepo- ja makuuasento.
ISOFIX-kiinnitysjärjestelmän avulla las-
ten turvaistuin voidaan kiinnittää autoon
luotettavasti, pitävästi ja nopeasti.

ISOFIX-turvaistuimissa on kaksi luk-
koa, jotka on helppo kiinnittää kahteen
kiinnitysrenkaaseen A.
Joissakin turvaistuimissa on myös ylä-
hihna , joka kiinnitetään kiinnitysren-
kaaseen B.
Ylähihna kiinnitetään nostamalla au-
tonistuimen niskatukea ja pujottamalla
koukku niskatuen tankojen väliin. Kiin-
nitä koukku tämän jälkeen kiinnitysren-
kaaseen B ja kiristä ylähihna.
Jos lasten turvaistuin on asennettu vää-
rin autoon, lapsen turvallisuus saattaa
olla vaarassa törmäyksissä.
Tietoja autoon sopivista ISOFIX-tur-
vaistuimista saat ISOFIX-turvaistuinten
kiinnitystavat -taulukosta.

i
122
LASTEN TURVALLISUUS Turvaistuin voidaan asentaa myös sellaisille paikoille, joissa ei ole ISOFIX-
kiinnitystä. Tällöin turvaistuin on kiinnitettävä auton istu imeen kolmipistetur-
vavyöllä.

Noudata turvaistuimen mukana tulevan asennusoppaan kiinnitysohjeita.
PEUGEOT IN SUOSITTELEMA JA AUTOOSI SOPIVA ISOFIX-LASTENISTUIN

RÖMER Duo Plus ISOFIX (kokoluokka B1 )

Ryhmä 1: 9 - 18 kg
Asennetaan kasvot menosuuntaan.
Varustettu TOP TETHER -ylähihnalla, joka kiinnitetään ylärenkaaseen B .
Selkänojan kolme kallistusasentoa: istuma-, lepo- ja makuuasento.
ISOFIX-kiinnitysjärjestelmän avulla las-
ten turvaistuin voidaan kiinnittää autoon
luotettavasti, pitävästi ja nopeasti.

ISOFIX-turvaistuimissa on kaksi luk-
koa, jotka on helppo kiinnittää kahteen
kiinnitysrenkaaseen A.
Joissakin turvaistuimissa on myös ylä-
hihna , joka kiinnitetään kiinnitysren-
kaaseen B.
Ylähihna kiinnitetään nostamalla au-
tonistuimen niskatukea ja pujottamalla
koukku niskatuen tankojen väliin. Kiin-
nitä koukku tämän jälkeen kiinnitysren-
kaaseen B ja kiristä ylähihna.
Jos lasten turvaistuin on asennettu vää-
rin autoon, lapsen turvallisuus saattaa
olla vaarassa törmäyksissä.
Tietoja autoon sopivista ISOFIX-tur-
vaistuimista saat ISOFIX-turvaistuinten
kiinnitystavat -taulukosta.

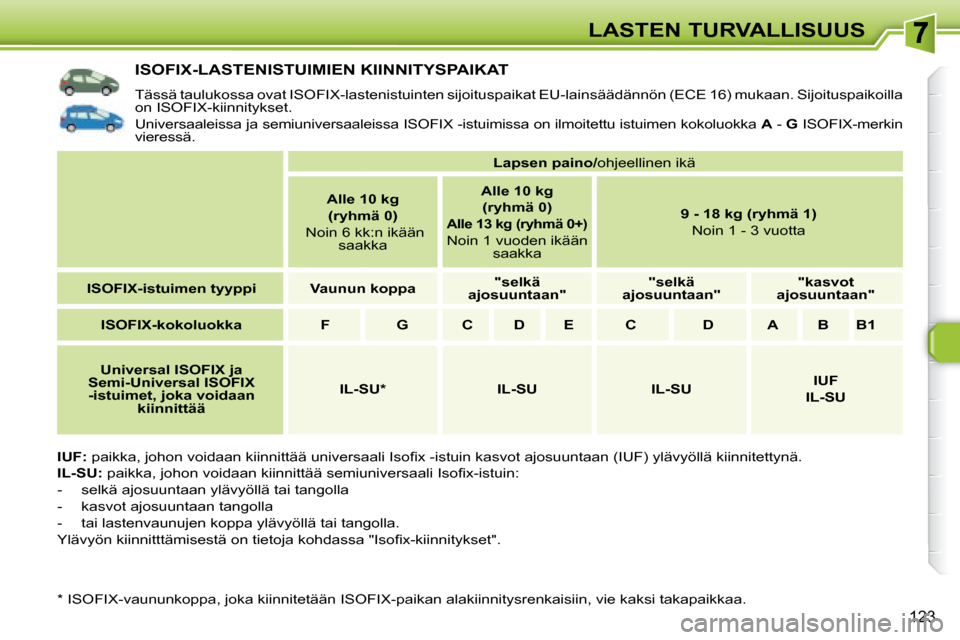

123
LASTEN TURVALLISUUS
ISOFIX-LASTENISTUIMIEN KIINNITYSPAIKAT
Tässä taulukossa ovat ISOFIX-lastenistuinten sijoituspaikat EU-lainsäädännön (ECE 16) mukaan. Sijoituspaikoilla
on ISOFIX-kiinnitykset.
Universaaleissa ja semiuniversaaleissa ISOFIX -ist uimissa on ilmoitettu istuimen kokoluokka A - G ISOFIX-merkin
vieressä.

IUF: paikka, johon voidaan kiinnittää universaali Isofi x -istuin kasvot ajosuuntaan (IUF) ylävyöllä kiinnitettynä.

IL-SU: paikka, johon voidaan kiinnittää semiuniversaali Isofi x-istuin :
- selkä ajosuuntaan ylävyöllä tai tangolla
- kasvot ajosuuntaan tangolla
- tai lastenvaunujen koppa ylävyöllä tai tangolla.
Ylävyön kiinnitttämisestä on tietoja kohdassa "Isofi x-kiinnitykset".
* ISOFIX-vaununkoppa, joka kiinnitetään ISOFIX-paikan alak iinnitysrenkaisiin, vie kaksi takapaikkaa.


Lapsen paino/ ohjeellinen ikä

Alle 10 kg
(ryhmä 0)
Noin 6 kk:n ikään saakka
Alle 10 kg
(ryhmä 0)

Alle 13 kg (ryhmä 0+)
Noin 1 vuoden ikään saakka
9 - 18 kg (ryhmä 1)
Noin 1 - 3 vuotta

ISOFIX-istuimen tyyppi Vaunun koppa
"selkä
ajosuuntaan"
"selkä
ajosuuntaan"
"kasvot
ajosuuntaan"

ISOFIX-kokoluokka F G C D E C D A B B1

Universal ISOFIX ja
Semi-Universal ISOFIX -istuimet, joka voidaan kiinnittää
IL-SU* IL-SU IL-SU
IUF
IL-SU

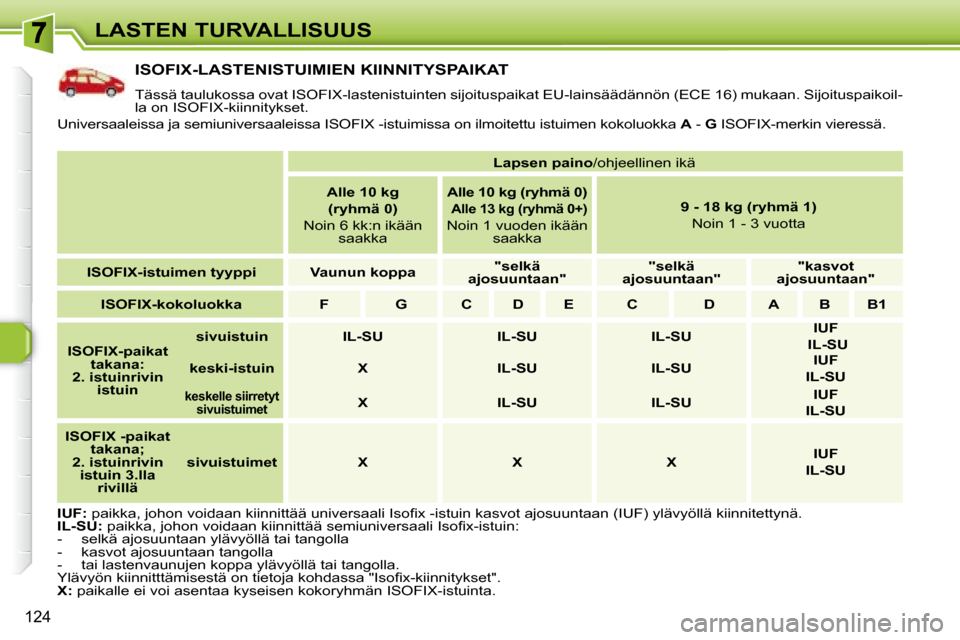

124
LASTEN TURVALLISUUS
ISOFIX-LASTENISTUIMIEN KIINNITYSPAIKAT
Tässä taulukossa ovat ISOFIX-lastenistuinten sijoituspaikat EU-lainsäädännön (ECE 16) mukaan. Sijoituspaikoil-
la on ISOFIX-kiinnitykset.
Universaaleissa ja semiuniversaaleissa ISOFIX -istu imissa on ilmoitettu istuimen kokoluokka A - G ISOFIX-merkin vieressä .

IUF: paikka, johon voidaan kiinnittää universaali Isofi x -istuin kasvot ajosuuntaan (IUF) ylävyöllä kiinnitettynä.

IL-SU: paikka, johon voidaan kiinnittää semiuniversaali Isofi x-istuin :
- selkä ajosuuntaan ylävyöllä tai tangolla
- kasvot ajosuuntaan tangolla
- tai lastenvaunujen koppa ylävyöllä tai tangolla.
Ylävyön kiinnitttämisestä on tietoja kohdassa "Isofi x-kiinnitykset".

X: paikalle ei voi asentaa kyseisen kokoryhmän ISOFIX-istuinta.

Lapsen paino /ohjeellinen ikä

Alle 10 kg
(ryhmä 0)
Noin 6 kk:n ikään saakka
Alle 10 kg (ryhmä 0)

Alle 13 kg (ryhmä 0+)
Noin 1 vuoden ikään saakka
9 - 18 kg (ryhmä 1)
Noin 1 - 3 vuotta

ISOFIX-istuimen tyyppi Vaunun koppa
"selkä
ajosuuntaan"
"selkä
ajosuuntaan"
"kasvot
ajosuuntaan"

ISOFIX-kokoluokka F G C D E C D A B B1

ISOFIX-paikat
takana:
2. istuinrivin istuin
sivuistuin IL-SU IL-SU IL-SU
IUF
IL-SU

keski-istuin X IL-SU IL-SU
IUF
IL-SU

keskelle siirretyt sivuistuimet
X IL-SU IL-SU
IUF
IL-SU

ISOFIX -paikat
takana;
2. istuinrivin istuin 3.lla rivillä
sivuistuimet X X X
IUF
IL-SU

!
!

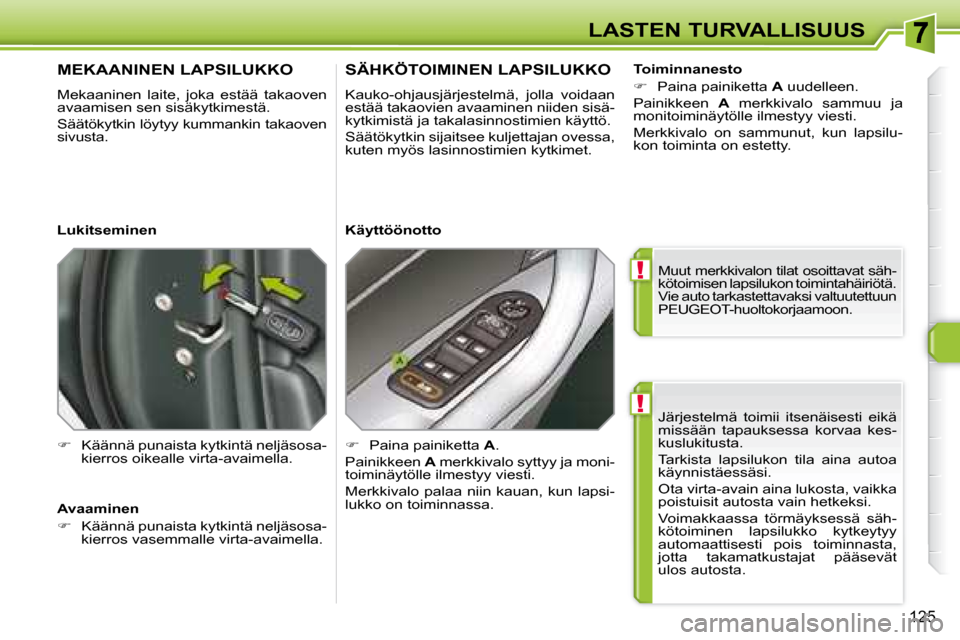

125
LASTEN TURVALLISUUS Järjestelmä toimii itsenäisesti eikä
missään tapauksessa korvaa kes-
kuslukitusta.
Tarkista lapsilukon tila aina autoa
käynnistäessäsi.
Ota virta-avain aina lukosta, vaikka
poistuisit autosta vain hetkeksi.
Voimakkaassa törmäyksessä säh-
kötoiminen lapsilukko kytkeytyy
automaattisesti pois toiminnasta,
jotta takamatkustajat pääsevät
ulos autosta.
MEKAANINEN LAPSILUKKO
Mekaaninen laite, joka estää takaoven
avaamisen sen sisäkytkimestä.
Säätökytkin löytyy kummankin takaoven
sivusta.

 Käännä punaista kytkintä neljäsosa-
kierros oikealle virta-avaimella.
SÄHKÖTOIMINEN LAPSILUKKO
Kauko-ohjausjärjestelmä, jolla voidaan
estää takaovien avaaminen niiden sisä-
kytkimistä ja takalasinnostimien käyttö.
Säätökytkin sijaitsee kuljettajan ovessa,
kuten myös lasinnostimien kytkimet.

 Paina painiketta A .
Painikkeen A merkkivalo syttyy ja moni-
toiminäytölle ilmestyy viesti.
Merkkivalo palaa niin kauan, kun lapsi-
lukko on toiminnassa.
Lukitseminen
Avaaminen

 Käännä punaista kytkintä neljäsosa-
kierros vasemmalle virta-avaimella. Käyttöönotto
Toiminnanesto

 Paina painiketta A uudelleen.
Painikkeen A merkkivalo sammuu ja
monitoiminäytölle ilmestyy viesti.
Merkkivalo on sammunut, kun lapsilu-
kon toiminta on estetty.

Muut merkkivalon tilat osoittavat säh-
kötoimisen lapsilukon toimintahäiriötä.
Vie auto tarkastettavaksi valtuutettuun
PEUGEOT-huoltokorjaamoon .
