Peugeot 308 SW BL 2009.5 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2009.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2009.5Pages: 313, PDF-Größe: 25.09 MB
Page 21 of 313

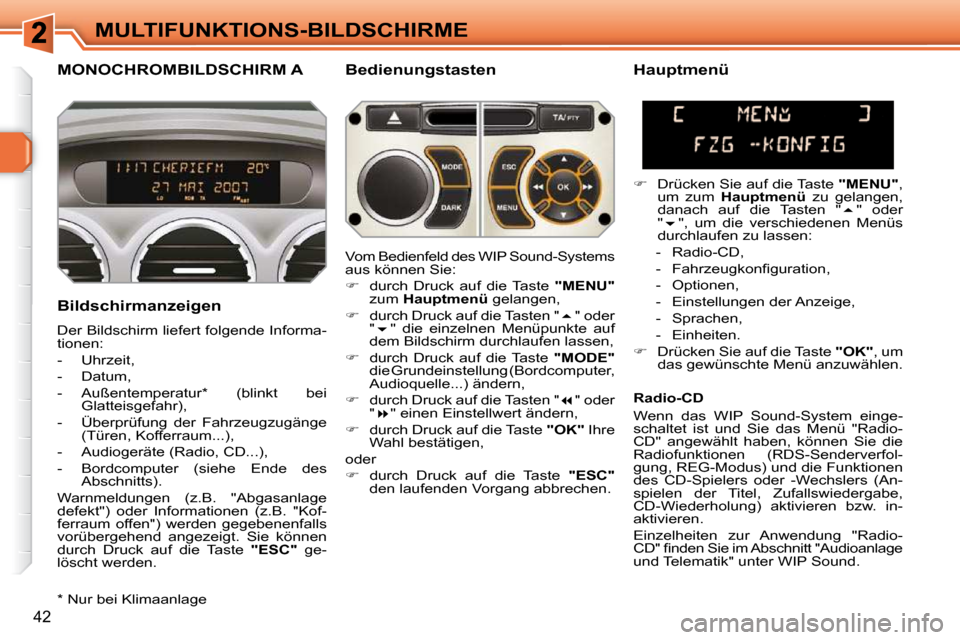

42
MULTIFUNKTIONS-BILDSCHIRME
MONOCHROMBILDSCHIRM A Bedienungstasten
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatteisgefahr),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum...),
- Audiogeräte (Radio, CD...),
- Bordcomputer (siehe Ende des Abschnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC" ge-
löscht werden. Hauptmenü
Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen,
danach auf die Tasten " " oder
" ", um die verschiedenen Menüs
durchlaufen zu lassen:
- Radio-CD,
- F a h r z e u g k o n fi g u r a t i o n ,
- Optionen,
- Einstellungen der Anzeige,
- Sprachen,
- Einheiten.
Drücken Sie auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
Vom Bedienfeld des WIP Sound-Systems
aus können Sie:
durch Druck auf die Taste "MENU"
zum Hauptmenü gelangen,
durch Druck auf die Tasten " " oder
" " die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcomputer,
Audioquelle...) ändern,
durch Druck auf die Tasten " " oder
" " einen Einstellwert ändern,
durch Druck auf die Taste "OK" Ihre
Wahl bestätigen,
oder
durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen. Radio-CD
Wenn das WIP Sound-System einge-
schaltet ist und Sie das Menü "Radio-
CD" angewählt haben, können Sie die
Radiofunktionen (RDS-Senderverfol-
gung, REG-Modus) und die Funktionen
des CD-Spielers oder -Wechslers (An-
spielen der Titel, Zufallswiedergabe,
CD-Wiederholung) aktivieren bzw. in-
aktivieren.
Einzelheiten zur Anwendung "Radio-
C D " fi n d e n S i e i m A b s c h n i t t " A u d i o a n l a g e
und Telematik" unter WIP Sound.
* Nur bei Klimaanlage
Page 22 of 313
!
43
MULTIFUNKTIONS-BILDSCHIRME Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen aus-
drücklich nur im Stand vornehmen.

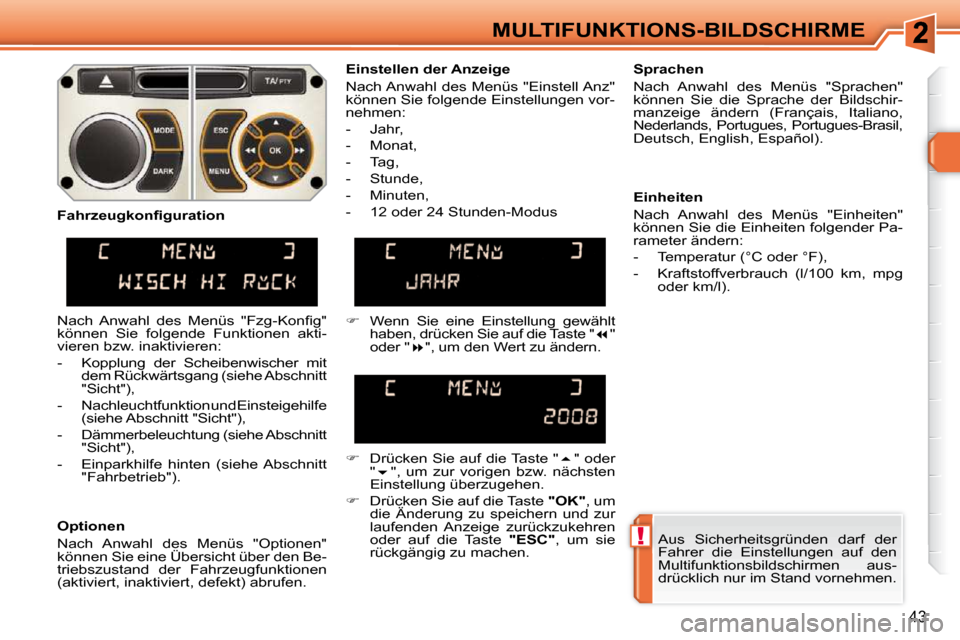

Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschir-
manzeige ändern (Français, Italiano,
Nederlands, Portugues, Portugues-Brasil,
Deutsch, English, Español).
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste " "
oder " ", um den Wert zu ändern.
Drücken Sie auf die Taste " " oder
" ", um zur vorigen bzw. nächsten
Einstellung überzugehen.
Drücken Sie auf die Taste "OK" , um
die Änderung zu speichern und zur
laufenden Anzeige zurückzukehren
oder auf die Taste "ESC" , um sie
rückgängig zu machen.
F a h r z e u g k o n fi g u r a t i o n
Optionen
Nach Anwahl des Menüs "Optionen"
können Sie eine Übersicht über den Be-
triebszustand der Fahrzeugfunktionen
(aktiviert, inaktiviert, defekt) abrufen.
N a c h A n w a h l d e s M e n ü s " F z g - K o n fi g "
können Sie folgende Funktionen akti-
vieren bzw. inaktivieren:
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Abschnitt
"Sicht"),
- Nachleuchtfunktion und Einsteigehilfe (siehe Abschnitt "Sicht"),
- Dämmerbeleuchtung (siehe Abschnitt "Sicht"),
- Einparkhilfe hinten (siehe Abschnitt "Fahrbetrieb").
Page 23 of 313
44

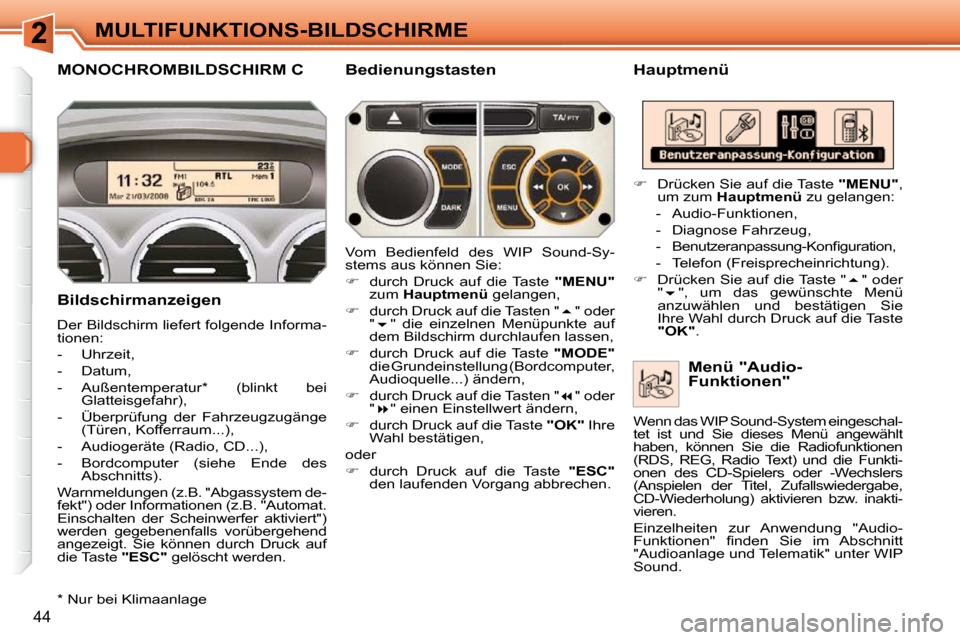

MULTIFUNKTIONS-BILDSCHIRME
MONOCHROMBILDSCHIRM C Hauptmenü
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatteisgefahr),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum...),
- Audiogeräte (Radio, CD...),
- Bordcomputer (siehe Ende des Abschnitts).
Warnmeldungen (z.B. "Abgassystem de-
fekt") oder Informationen (z.B. "Automat.
Einschalten der Scheinwerfer aktiviert")
werden gegebenenfalls vorübergehend
angezeigt. Sie können durch Druck auf
die Taste "ESC" gelöscht werden. Menü "Audio-
Funktionen" Bedienungstasten
Vom Bedienfeld des WIP Sound-Sy-
stems aus können Sie:
durch Druck auf die Taste "MENU"
zum Hauptmenü gelangen,
durch Druck auf die Tasten " " oder
" " die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcomputer,
Audioquelle...) ändern,
durch Druck auf die Tasten " " oder
" " einen Einstellwert ändern,
durch Druck auf die Taste "OK" Ihre
Wahl bestätigen,
oder
durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen.
Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen:
- Audio-Funktionen,
- Diagnose Fahrzeug,
- B e n u t z e r a n p a s s u n g - K o n fi g u r a t i o n ,
- Telefon (Freisprecheinrichtung).
Drücken Sie auf die Taste " " oder
" ", um das gewünschte Menü
anzuwählen und bestätigen Sie
Ihre Wahl durch Druck auf die Taste
"OK" .
* Nur bei Klimaanlage Wenn das WIP Sound-System eingeschal-
tet ist und Sie dieses Menü angewählt
haben, können Sie die Radiofunktionen
(RDS, REG, Radio Text) und die Funkti-
onen des CD-Spielers oder -Wechslers
(Anspielen der Titel, Zufallswiedergabe,
CD-Wiederholung) aktivieren bzw. inakti-
vieren.
Einzelheiten zur Anwendung "Audio-
F u n k t i o n e n " fi n d e n S i e i m A b s c h n i t t
"Audioanlage und Telematik" unter WIP
Sound.
Page 24 of 313
45

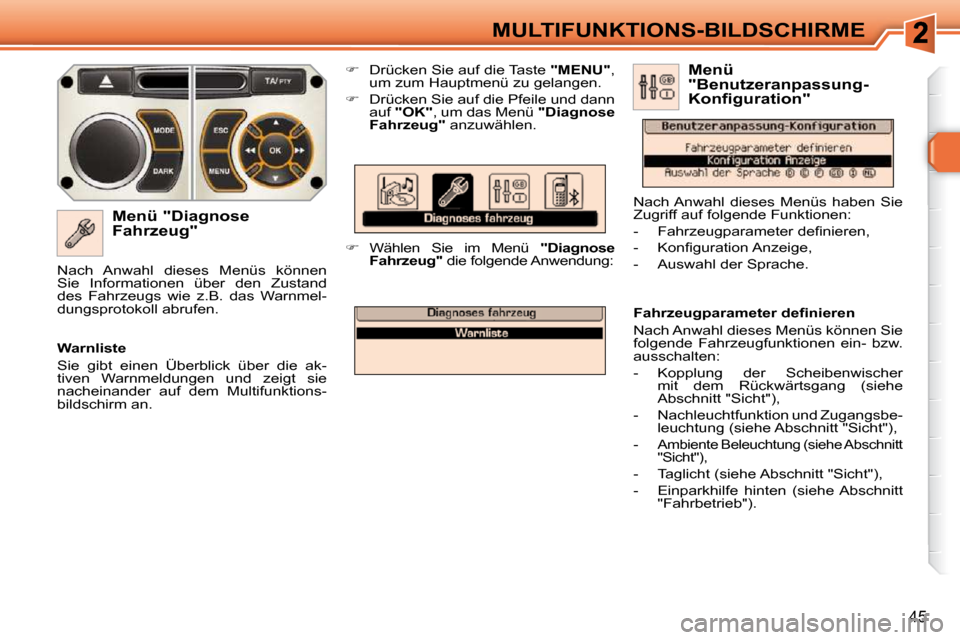

MULTIFUNKTIONS-BILDSCHIRME
Menü "Diagnose
Fahrzeug"
Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen.
Drücken Sie auf die Pfeile und dann
auf "
OK" , um das Menü "
Diagnose
Fahrzeug
" anzuwählen.
Wählen Sie im Menü "
Diagnose
Fahrzeug
" die folgende Anwendung:
Warnliste
Sie gibt einen Überblick über die ak-
tiven Warnmeldungen und zeigt sie
nacheinander auf dem Multifunktions-
bildschirm an.
Nach Anwahl dieses Menüs können
Sie Informationen über den Zustand
des Fahrzeugs wie z.B. das Warnmel-
dungsprotokoll abrufen.
F a h r z e u g p a r a m e t e r d e fi n i e r e n
Nach Anwahl dieses Menüs können Sie
folgende Fahrzeugfunktionen ein- bzw.
ausschalten:
- Kopplung der Scheibenwischer
mit dem Rückwärtsgang (siehe
Abschnitt "Sicht"),
- Nachleuchtfunktion und Zugangsbe- leuchtung (siehe Abschnitt "Sicht"),
-
Ambiente Beleuchtung (siehe Abschnitt
"Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Einparkhilfe hinten (siehe Abschnitt "Fahrbetrieb"). Menü
"Benutzeranpassung-
Konfiguration"
Nach Anwahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:
- F a h r z e u g p a r a m e t e r d e fi n i e r e n ,
- K o n fi g u r a t i o n A n z e i g e ,
- Auswahl der Sprache.
Page 25 of 313
!
46

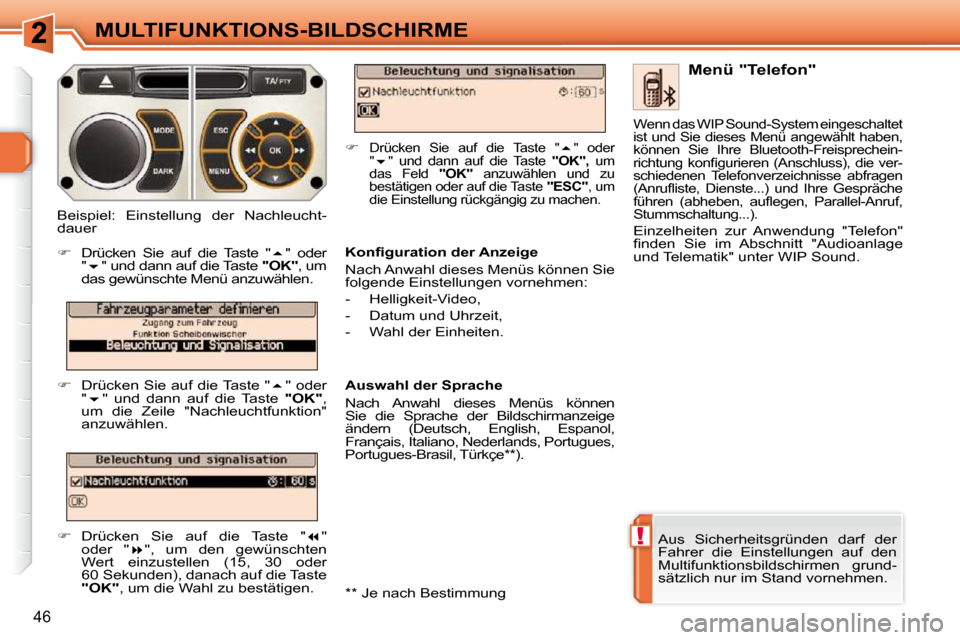

MULTIFUNKTIONS-BILDSCHIRME
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen grund-
sätzlich nur im Stand vornehmen. Menü "Telefon"
K o n fi g u r a t i o n d e r A n z e i g e
Nach Anwahl dieses Menüs können Sie
folgende Einstellungen vornehmen:
- Helligkeit-Video,
- Datum und Uhrzeit,
- Wahl der Einheiten.
Auswahl der Sprache
Nach Anwahl dieses Menüs können
Sie die Sprache der Bildschirmanzeige
ändern (Deutsch, English, Espanol,
Français, Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe ** ).
Beispiel: Einstellung der Nachleucht-
dauer
Drücken Sie auf die Taste " " oder
" " und dann auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
Drücken Sie auf die Taste " " oder
" " und dann auf die Taste "OK" ,
um die Zeile "Nachleuchtfunktion"
anzuwählen.
Drücken Sie auf die Taste " "
oder " ", um den gewünschten
Wert einzustellen (15, 30 oder
60 Sekunden), danach auf die Taste
"OK" , um die Wahl zu bestätigen.
Drücken Sie auf die Taste " " oder
" " und dann auf die Taste "OK", um
das Feld "OK" anzuwählen und zu
bestätigen oder auf die Taste "ESC" , um
die Einstellung rückgängig zu machen.
Wenn das WIP Sound-System eingeschaltet
ist und Sie dieses Menü angewählt haben,
können Sie Ihre Bluetooth-Freisprechein-
r i c h t u n g k o n fi g u r i e r e n ( A n s c h l u s s ) , d i e v e r -
schiedenen Telefonverzeichnisse abfragen
( A n r u fl i s t e , D i e n s t e . . . ) u n d I h r e G e s p r ä c h e
f ü h r e n ( a b h e b e n , a u fl e g e n , P a r a l l e l - A n r u f ,
Stummschaltung...).
Einzelheiten zur Anwendung "Telefon"
fi n d e n S i e i m A b s c h n i t t " A u d i o a n l a g e
und Telematik" unter WIP Sound.
** Je nach Bestimmung
Page 26 of 313
i
47

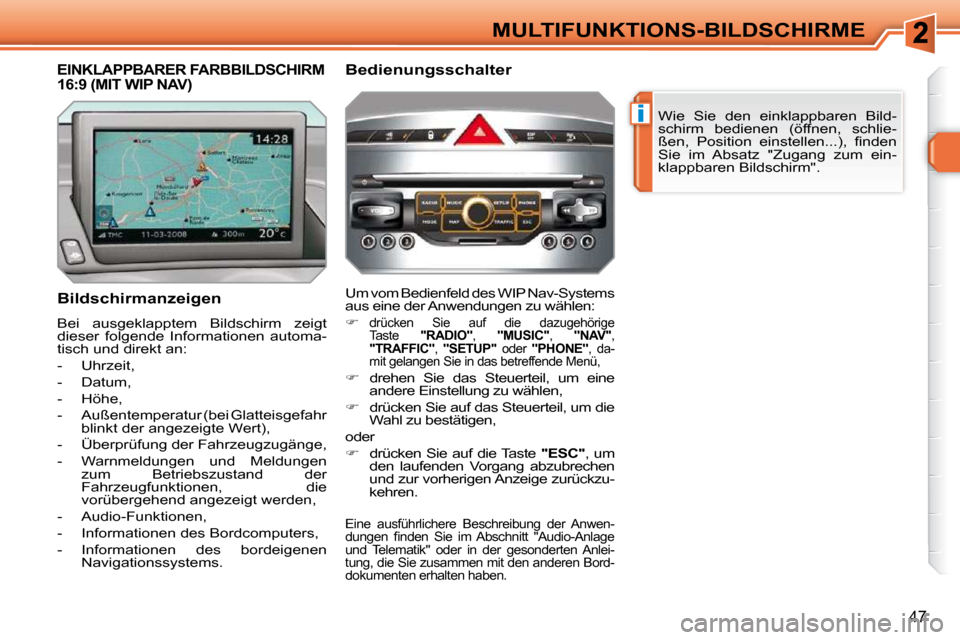

MULTIFUNKTIONS-BILDSCHIRME Wie Sie den einklappbaren Bild-
schirm bedienen (öffnen, schlie-
ß e n , P o s i t i o n e i n s t e l l e n . . . ) , fi n d e n
Sie im Absatz "Zugang zum ein-
klappbaren Bildschirm".
Bildschirmanzeigen
Bei ausgeklapptem Bildschirm zeigt
dieser folgende Informationen automa-
tisch und direkt an:
- Uhrzeit,
- Datum,
- Höhe,
- Außentemperatur (bei Glatteisgefahr blinkt der angezeigte Wert),
- Überprüfung der Fahrzeugzugänge,
- Warnmeldungen und Meldungen zum Betriebszustand der
Fahrzeugfunktionen, die
vorübergehend angezeigt werden,
- Audio-Funktionen,
- Informationen des Bordcomputers,
- Informationen des bordeigenen Navigationssystems. Um vom Bedienfeld des WIP Nav-Systems
aus eine der Anwendungen zu wählen:
drücken Sie auf die dazugehörige
Taste "RADIO" , "MUSIC" , "NAV" ,
"TRAFFIC" , "SETUP" oder "PHONE" , da-
mit gelangen Sie in das betreffende Menü,
drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,
drücken Sie auf das Steuerteil, um die
Wahl zu bestätigen,
oder
drücken Sie auf die Taste "ESC" , um
den laufenden Vorgang abzubrechen
und zur vorherigen Anzeige zurückzu-
kehren.
EINKLAPPBARER FARBBILDSCHIRM 16:9 (MIT WIP NAV) Bedienungsschalter
Eine ausführlichere Beschreibung der Anwen-
d u n g e n fi n d e n S i e i m A b s c h n i t t " A u d i o - A n l a g e
und Telematik" oder in der gesonderten Anlei-
tung, die Sie zusammen mit den anderen Bord-
dokumenten erhalten haben.
Page 27 of 313
!
48
MULTIFUNKTIONS-BILDSCHIRME

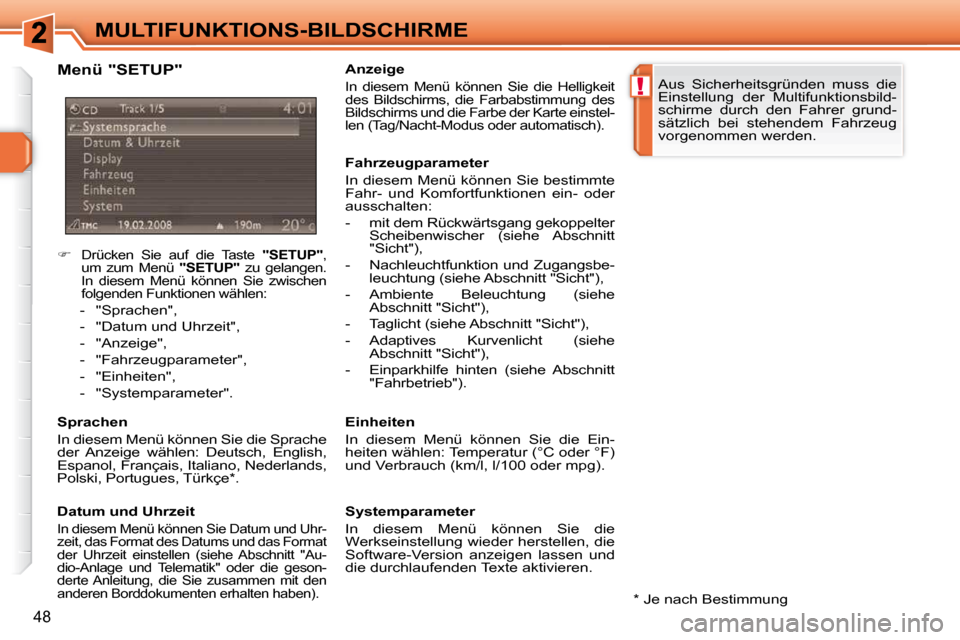

Drücken Sie auf die Taste "SETUP" ,
um zum Menü "SETUP" zu gelangen.
In diesem Menü können Sie zwischen
folgenden Funktionen wählen:
- "Sprachen",
- "Datum und Uhrzeit",
- "Anzeige",
- "Fahrzeugparameter",
- "Einheiten",
- "Systemparameter".
Sprachen
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Polski, Portugues, Türkçe * .
Datum und Uhrzeit
In diesem Menü können Sie Datum und Uhr-
zeit, das Format des Datums und das Format
der Uhrzeit einstellen (siehe Abschnitt "Au-
dio-Anlage und Telematik" oder die geson-
derte Anleitung, die Sie zusammen mit den
anderen Borddokumenten erhalten haben).
Aus Sicherheitsgründen muss die
Einstellung der Multifunktionsbild-
schirme durch den Fahrer grund-
sätzlich bei stehendem Fahrzeug
vorgenommen werden.
Systemparameter
In diesem Menü können Sie die
Werkseinstellung wieder herstellen, die
Software-Version anzeigen lassen und
die durchlaufenden Texte aktivieren.
Fahrzeugparameter
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:
- mit dem Rückwärtsgang gekoppelter
Scheibenwischer (siehe Abschnitt
"Sicht"),
- Nachleuchtfunktion und Zugangsbe- leuchtung (siehe Abschnitt "Sicht"),
- Ambiente Beleuchtung (siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Adaptives Kurvenlicht (siehe Abschnitt "Sicht"),
- Einparkhilfe hinten (siehe Abschnitt "Fahrbetrieb").
Anzeige In diesem Menü können Sie die Helligkeit
des Bildschirms, die Farbabstimmung des
Bildschirms und die Farbe der Karte einstel-
len (Tag/Nacht-Modus oder automatisch).
Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Verbrauch (km/l, l/100 oder mpg).
Menü "SETUP"
* Je nach Bestimmung
Page 28 of 313
i

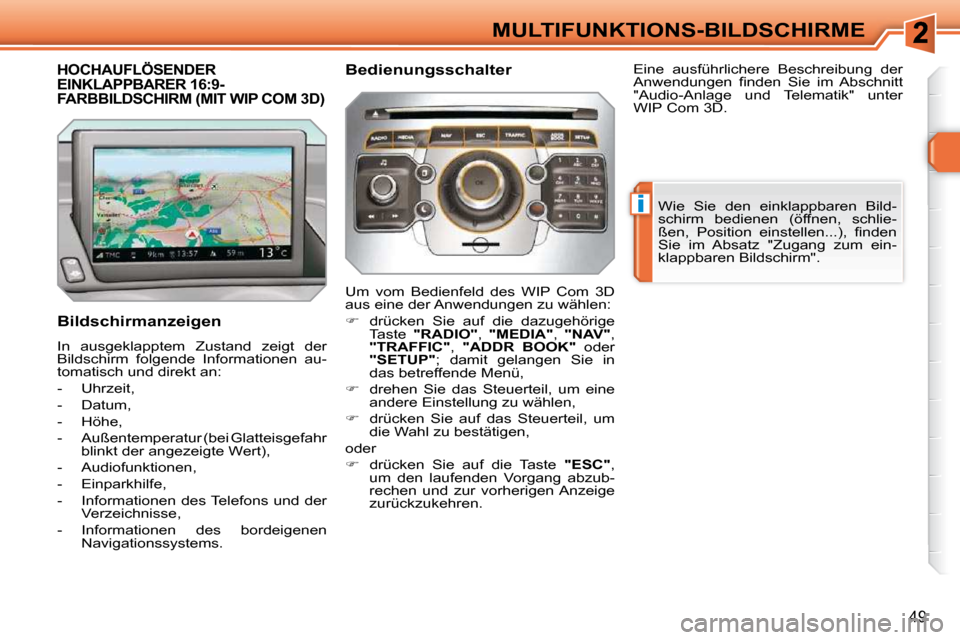

49
MULTIFUNKTIONS-BILDSCHIRME
HOCHAUFLÖSENDER EINKLAPPBARER 16:9-FARBBILDSCHIRM (MIT WIP COM 3D)
Bildschirmanzeigen
In ausgeklapptem Zustand zeigt der
Bildschirm folgende Informationen au-
tomatisch und direkt an:
- Uhrzeit,
- Datum,
- Höhe,
- Außentemperatur (bei Glatteisgefahr blinkt der angezeigte Wert),
- Audiofunktionen,
- Einparkhilfe,
- Informationen des Telefons und der Verzeichnisse,
- Informationen des bordeigenen Navigationssystems. Um vom Bedienfeld des WIP Com 3D
aus eine der Anwendungen zu wählen:
drücken Sie auf die dazugehörige
Taste "RADIO" , "MEDIA" , "NAV" ,
"TRAFFIC" , "ADDR BOOK" oder
"SETUP" ; damit gelangen Sie in
das betreffende Menü,
drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,
drücken Sie auf das Steuerteil, um
die Wahl zu bestätigen,
oder
drücken Sie auf die Taste "ESC" ,
um den laufenden Vorgang abzub-
rechen und zur vorherigen Anzeige
zurückzukehren. Wie Sie den einklappbaren Bild-
schirm bedienen (öffnen, schlie-
ß e n , P o s i t i o n e i n s t e l l e n . . . ) , fi n d e n
Sie im Absatz "Zugang zum ein-
klappbaren Bildschirm".
Eine ausführlichere Beschreibung der
A n w e n d u n g e n fi n d e n S i e i m A b s c h n i t t
"Audio-Anlage und Telematik" unter
WIP Com 3D.
Bedienungsschalter
Page 29 of 313
!
50

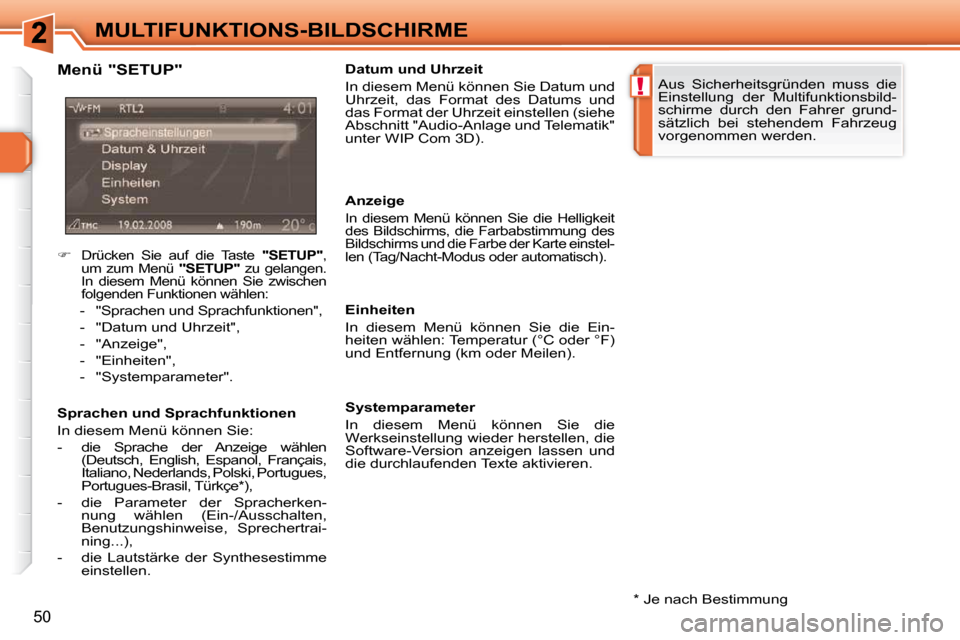

MULTIFUNKTIONS-BILDSCHIRME * Je nach Bestimmung
Menü "SETUP"
Sprachen und Sprachfunktionen
In diesem Menü können Sie:
- die Sprache der Anzeige wählen
(Deutsch, English, Espanol, Français,
Italiano, Nederlands, Polski, Portugues,
Portugues-Brasil, Türkçe * ),
- die Parameter der Spracherken- nung wählen (Ein-/Ausschalten,
Benutzungshinweise, Sprechertrai-
ning...),
- die Lautstärke der Synthesestimme einstellen. Datum und Uhrzeit
In diesem Menü können Sie Datum und
Uhrzeit, das Format des Datums und
das Format der Uhrzeit einstellen (siehe
Abschnitt "Audio-Anlage und Telematik"
unter WIP Com 3D).
Anzeige
In diesem Menü können Sie die Helligkeit
des Bildschirms, die Farbabstimmung des
Bildschirms und die Farbe der Karte einstel-
len (Tag/Nacht-Modus oder automatisch).
Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Entfernung (km oder Meilen).
Systemparameter
In diesem Menü können Sie die
Werkseinstellung wieder herstellen, die
Software-Version anzeigen lassen und
die durchlaufenden Texte aktivieren.
Aus Sicherheitsgründen muss die
Einstellung der Multifunktionsbild-
schirme durch den Fahrer grund-
sätzlich bei stehendem Fahrzeug
vorgenommen werden.
Drücken Sie auf die Taste "SETUP" ,
um zum Menü "SETUP" zu gelangen.
In diesem Menü können Sie zwischen
folgenden Funktionen wählen:
- "Sprachen und Sprachfunktionen",
- "Datum und Uhrzeit",
- "Anzeige",
- "Einheiten",
- "Systemparameter".
Page 30 of 313
i
i

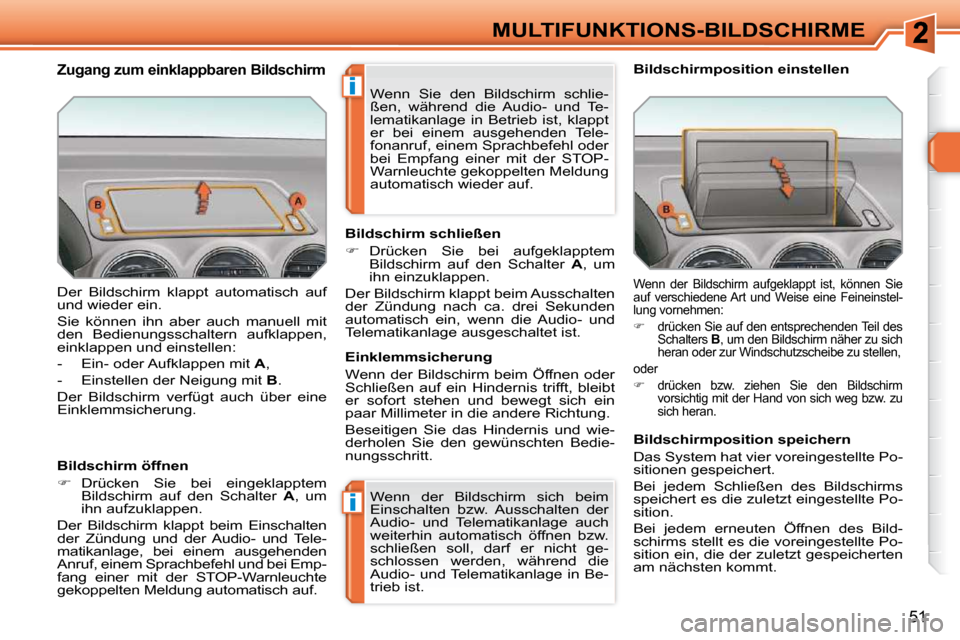

51
MULTIFUNKTIONS-BILDSCHIRME
Der Bildschirm klappt automatisch auf
und wieder ein.
Sie können ihn aber auch manuell mit
den Bedienungsschaltern aufklappen,
einklappen und einstellen:
- Ein- oder Aufklappen mit A ,
- Einstellen der Neigung mit B .
Der Bildschirm verfügt auch über eine
Einklemmsicherung.
Bildschirm öffnen
Drücken Sie bei eingeklapptem
Bildschirm auf den Schalter A , um
ihn aufzuklappen.
Der Bildschirm klappt beim Einschalten
der Zündung und der Audio- und Tele-
matikanlage, bei einem ausgehenden
Anruf, einem Sprachbefehl und bei Emp-
fang einer mit der STOP-Warnleuchte
gekoppelten Meldung automatisch auf. Bildschirm schließen
Drücken Sie bei aufgeklapptem
Bildschirm auf den Schalter A , um
ihn einzuklappen.
Der Bildschirm klappt beim Ausschalten
der Zündung nach ca. drei Sekunden
automatisch ein, wenn die Audio- und
Telematikanlage ausgeschaltet ist.
Wenn der Bildschirm sich beim
Einschalten bzw. Ausschalten der
Audio- und Telematikanlage auch
weiterhin automatisch öffnen bzw.
schließen soll, darf er nicht ge-
schlossen werden, während die
Audio- und Telematikanlage in Be-
trieb ist.
Wenn der Bildschirm aufgeklappt ist, können Sie
auf verschiedene Art und Weise eine Feineinstel-
lung vornehmen:
drücken Sie auf den entsprechenden Teil des
Schalters B , um den Bildschirm näher zu sich
heran oder zur Windschutzscheibe zu stellen,
oder
drücken bzw. ziehen Sie den Bildschirm
vorsichtig mit der Hand von sich weg bzw. zu
sich heran.
Bildschirmposition einstellen
Einklemmsicherung
Wenn der Bildschirm beim Öffnen oder
Schließen auf ein Hindernis trifft, bleibt
er sofort stehen und bewegt sich ein
paar Millimeter in die andere Richtung.
Beseitigen Sie das Hindernis und wie-
derholen Sie den gewünschten Bedie-
nungsschritt. Bildschirmposition speichern
Das System hat vier voreingestellte Po-
sitionen gespeichert.
Bei jedem Schließen des Bildschirms
speichert es die zuletzt eingestellte Po-
sition.
Bei jedem erneuten Öffnen des Bild-
schirms stellt es die voreingestellte Po-
sition ein, die der zuletzt gespeicherten
am nächsten kommt.
Wenn Sie den Bildschirm schlie-
ßen, während die Audio- und Te-
lematikanlage in Betrieb ist, klappt
er bei einem ausgehenden Tele-
fonanruf, einem Sprachbefehl oder
bei Empfang einer mit der STOP-
Warnleuchte gekoppelten Meldung
automatisch wieder auf. Zugang zum einklappbaren Bild
schirm
