Peugeot 308 SW BL 2009.5 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2009.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2009.5Pages: 313, PDF-Größe: 25.09 MB

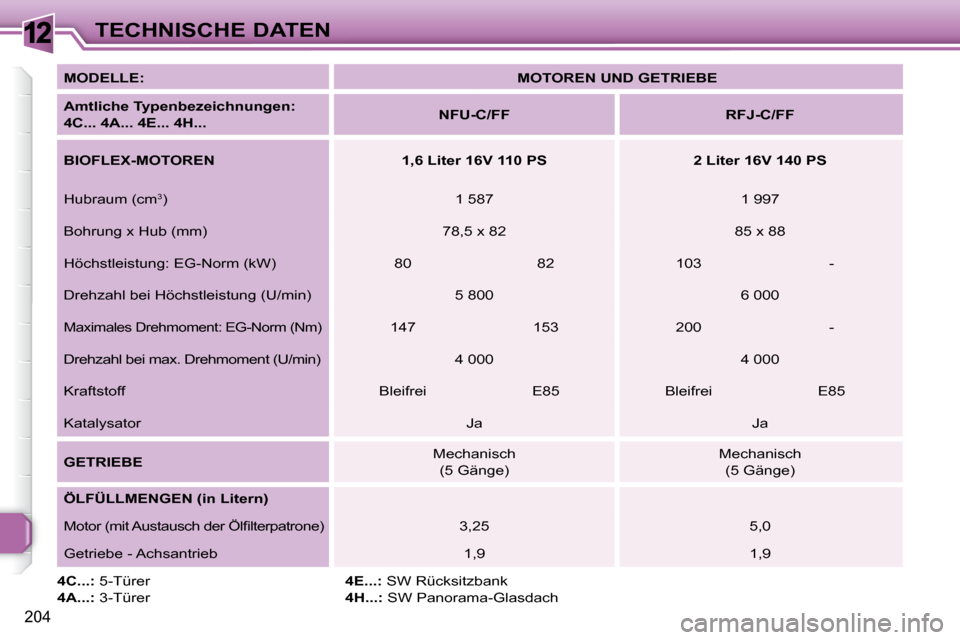

Page 201 of 313
12
204
TECHNISCHE DATEN
MODELLE:
MOTOREN UND GETRIEBE
Amtliche Typenbezeichnungen
:
4C... 4A... 4E... 4H...
NFU-C/FF RFJ-C/FF
BIOFLEX-MOTOREN 1,6 Liter 16V 110 PS 2 Liter 16V 140 PS
Hubraum (cm 3
) 1 587 1 997
Bohrung x Hub (mm) 78,5 x 82 85 x 88
Höchstleistung: EG-Norm (kW) 80 82 103 -
Drehzahl bei Höchstleistung (U/min) 5 800 6 000
Maximales Drehmoment: EG-Norm (Nm) 147 153 200 -
Drehzahl bei max. Drehmoment (U/min) 4 000 4 0 00
Kraftstoff Bleifrei E85 Bleifrei E85
Katalysator Ja Ja
GETRIEBE Mechanisch
(5 Gänge) Mechanisch
(5 Gänge)
ÖLFÜLLMENGEN (in Litern)
M o t o r ( m i t A u s t a u s c h d e r Ö l fi l t e r p a t r o n e ) 3,25 5,0
Getriebe - Achsantrieb 1,9 1,9
4C...: 5-Türer
4A...: 3-Türer
4E...: SW Rücksitzbank
4H...: SW Panorama-Glasdach

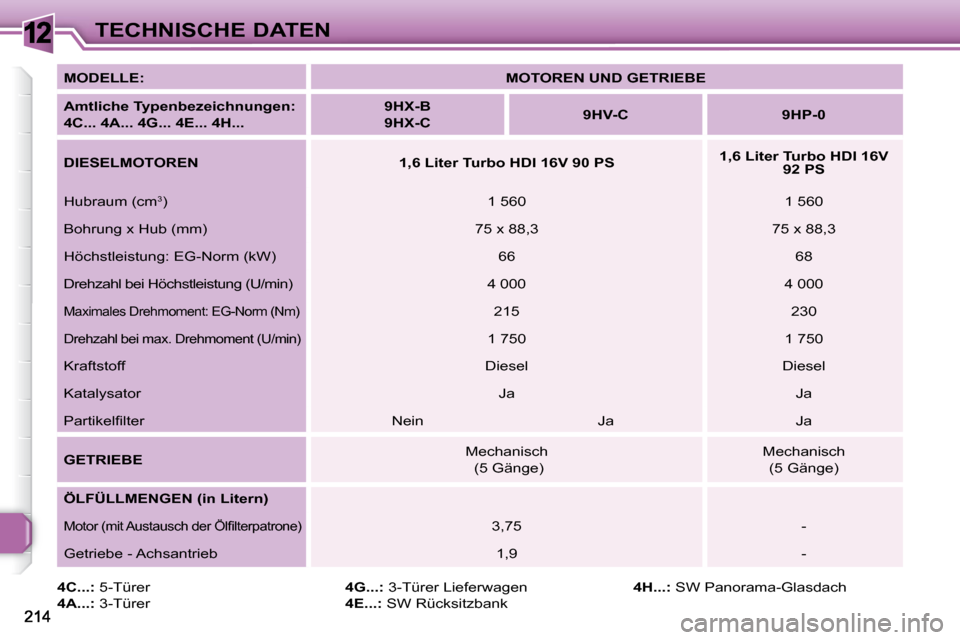

Page 202 of 313
12TECHNISCHE DATEN
4C...: 5-Türer
4A...: 3-Türer
4G...: 3-Türer Lieferwagen
4E...: SW Rücksitzbank
4H...: SW Panorama-Glasdach
MODELLE:
MOTOREN UND GETRIEBE
Amtliche Typenbezeichnungen:
4C... 4A... 4G... 4E... 4H...
9HX-B
9HX-C
9HV-C 9HP-0
DIESELMOTOREN 1,6 Liter Turbo
HDI 16V 90 PS
1,6 Liter Turbo HDI 16V
92 PS
Hubraum (cm 3
) 1 560 1 560
Bohrung x Hub (mm) 75 x 88,3 75 x 88,3
Höchstleistung: EG-Norm (kW) 66 68
Drehzahl bei Höchstleistung (U/min) 4 000 4 000
Maximales Drehmoment: EG-Norm (Nm) 215 230
Drehzahl bei max. Drehmoment (U/min) 1 750 1 750
Kraftstoff Diesel Diesel
Katalysator Ja Ja
P a r t i k e l fi l t e r Nein Ja Ja
GETRIEBE Mechanisch
(5 Gänge) Mechanisch
(5 Gänge)
ÖLFÜLLMENGEN (in Litern)
M o t o r ( m i t A u s t a u s c h d e r Ö l fi l t e r p a t r o n e ) 3,75 -
Getriebe - Achsantrieb 1,9 -

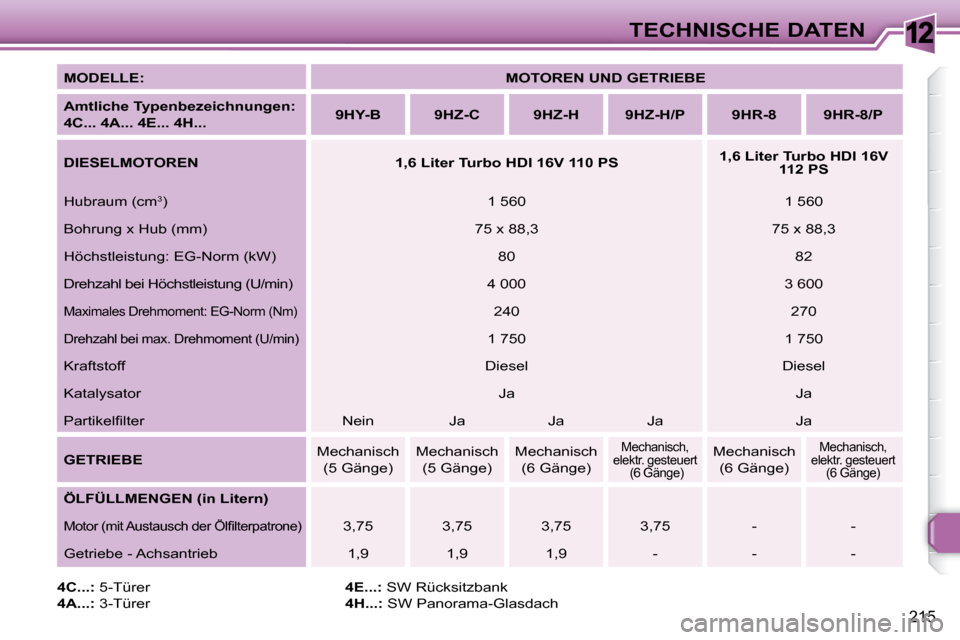

Page 203 of 313
12
215
TECHNISCHE DATEN
MODELLE:
MOTOREN UND GETRIEBE
Amtliche Typenbezeichnungen:
4C... 4A... 4E... 4H...
9HY-B 9HZ-C 9HZ-H 9HZ-H/P 9HR-8 9HR-8/P
D
IESELMOTOREN 1,6 Liter Turbo HDI 16V 110 PS
1,6 Liter Turbo HDI 16V
112 PS
Hubraum (cm 3
) 1 560 1 560
Bohrung x Hub (mm) 75 x 88,3 75 x 88,3
Höchstleistung: EG-Norm (kW) 80 82
Drehzahl bei Höchstleistung (U/min) 4 000 3 600
Maximales Drehmoment: EG-Norm (Nm) 240 270
Drehzahl bei max. Drehmoment (U/min) 1 750 1 750
Kraftstoff Diesel Diesel
Katalysator Ja Ja
P a r t i k e l fi l t e r Nein Ja Ja Ja Ja
GETRIEBE Mechanisch
(5 Gänge) Mechanisch
(5 Gänge) Mechanisch
(6 Gänge)
Mechanisch,
elektr. gesteuert (6 Gänge) Mechanisch
(6 Gänge) Mechanisch,
elektr. gesteuert (6 Gänge)
ÖLFÜLLMENGEN
(in Litern)
M o t o r ( m i t A u s t a u s c h d e r Ö l fi l t e r p a t r o n e ) 3,75 3,75 3,75 3,75 - -
Getriebe - Achsantrieb 1,9 1,9 1,9 - - -
4C...: 5-Türer
4A...: 3-Türer
4E...: SW Rücksitzbank
4H...: SW Panorama-Glasdach

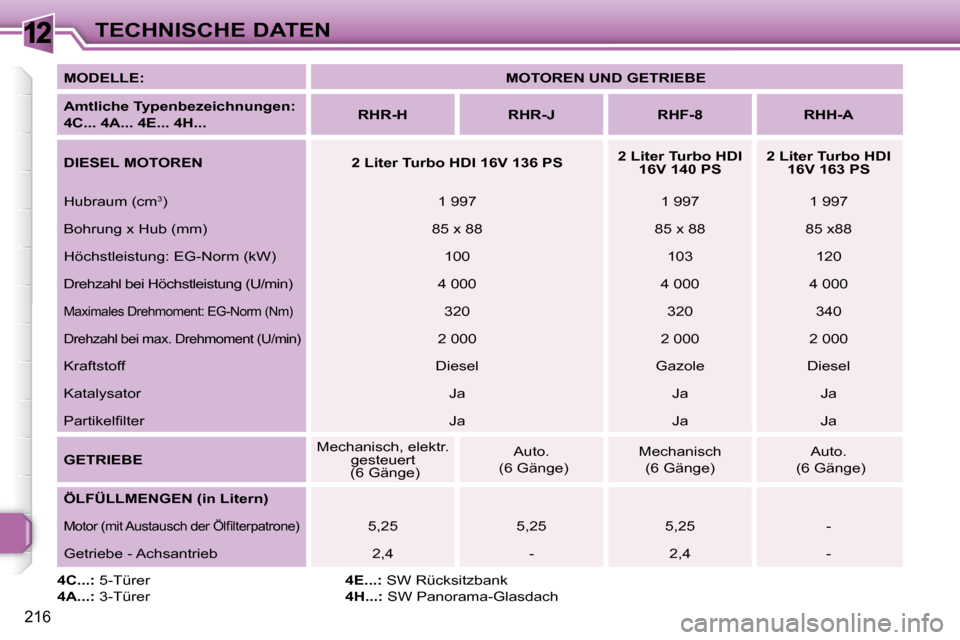

Page 204 of 313
12
216
TECHNISCHE DATEN
MODELLE:
MOTOREN UND GETRIEBE
Amtliche Typenbezeichnungen:
4C... 4A... 4E... 4H...
RHR-H RHR-J RHF-8 RHH-A
DIESEL MOTOREN
2 Liter Turbo
HDI 16V 136 PS
2 Liter Turbo HDI
16V 140 PS
2 Liter Turbo HDI
16V 163 PS
Hubraum (cm 3
) 1 997 1 997 1 997
Bohrung x Hub (mm) 85 x 88 85 x 88 85 x88
Höchstleistung: EG-Norm (kW) 100 103 120
Drehzahl bei Höchstleistung (U/min) 4 000 4 00 0 4 000
Maximales Drehmoment: EG-Norm (Nm) 320 320 340
Drehzahl bei max. Drehmoment (U/min) 2 000 2 000 2 000
Kraftstoff Diesel Gazole Diesel
Katalysator Ja Ja Ja
P a r t i k e l fi l t e r Ja Ja Ja
GETRIEBE Mechanisch, elektr.
gesteuert
(6 Gänge) Auto.
(6 Gänge) Mechanisch
(6 Gänge) Auto.
(6 Gänge)
ÖLFÜLLMENGEN
(in Litern)
M o t o r ( m i t A u s t a u s c h d e r Ö l fi l t e r p a t r o n e ) 5,25 5,25 5,25 -
Getriebe - Achsantrieb 2,4 - 2,4 -
4C...: 5-Türer
4A...: 3-Türer
4E...: SW Rücksitzbank
4H...: SW Panorama-Glasdach

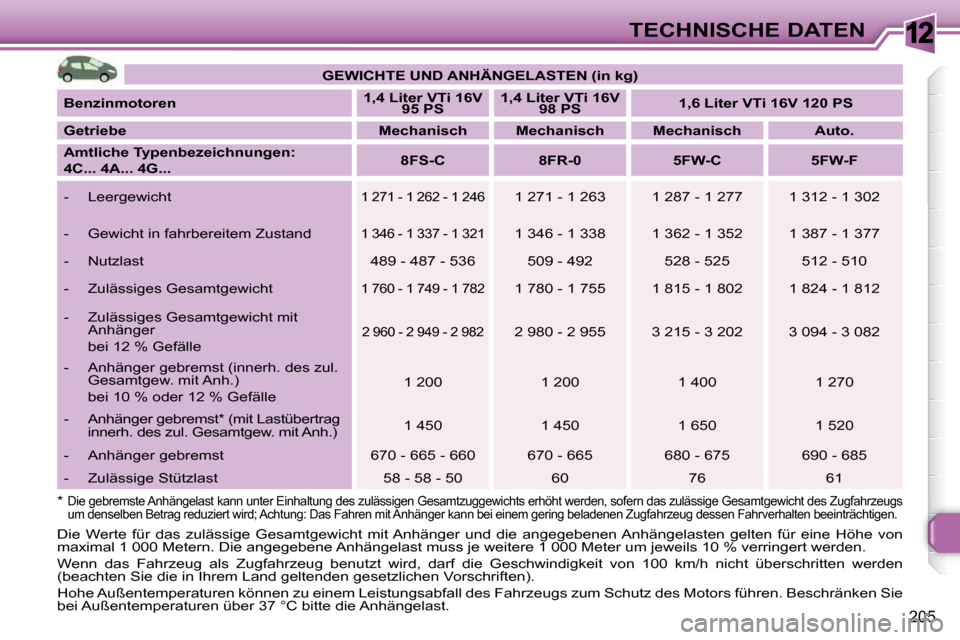

Page 205 of 313
12
205
TECHNISCHE DATEN
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden.
Wenn das Fahrzeug als Zugfahrzeug benutzt wird, darf die Ge schwindigkeit von 100 km/h nicht überschritten werden
(beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschri ften).
H o h e A u ß e n t e m p e r a t u r e n k ö n n e n z u e i n e m L e i s t u n g s a b f a l l d e s F a h r z e u g s z u m S c h u t z d e s M o t o r s f ü h r e n . B e s c h r ä n k e n S i e
b e i A u ß e n t e m p e r a t u r e n ü b e r 3 7 ° C b i t t e d i e A n h ä n g e l a s t .
GEWICHTE UND ANHÄNGELASTEN (in kg)
Benzinmotoren
1,4 Liter VTi 16V
95 PS
1,4 Liter VTi 16V
98 PS
1,6 Liter VTi 16V 120 PS
Getriebe Mechanisch Mechanisch Mechanisch Auto.
Amtliche Typenbezeichnungen:
4C... 4A... 4G...
8FS-C 8FR-0 5FW-C 5FW-F
- Leergewicht
1 271 - 1 262 - 1 246 1 271 - 1 263 1 287 - 1 277 1 312 - 1 302
- Gewicht in fahrbereitem Zustand
1 346 - 1 337 - 1 321 1 346 - 1 338 1 362 - 1 352 1 387 - 1 377
- Nutzlast 489 - 487 - 536 509 - 492 528 - 52 5 512 - 510
- Zulässiges Gesamtgewicht
1 760 - 1 749 - 1 782 1 780 - 1 755 1 815 - 1 802 1 824 - 1 812
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Gefälle
2 960 - 2 949 - 2 982 2 980 - 2 955 3 215 - 3 202 3 094 - 3 082
- Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.)
bei 10 % oder 12 % Gefälle 1 200 1 200 1 400 1 270
- Anhänger gebremst * (mit Lastübertrag innerh. des zul. Gesamtgew. mit Anh.) 1 450 1 450 1 650 1 520
- Anhänger gebremst 670 - 665 - 660 670 - 665 6 80 - 675 690 - 685
- Zulässige Stützlast 58 - 58 - 50 60 76 61
*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs
um denselben Betrag reduziert wird; Achtung: Das Fa hren mit Anhänger kann bei einem gering beladenen Z ugfahrzeug dessen Fahrverhalten beeinträchtigen.

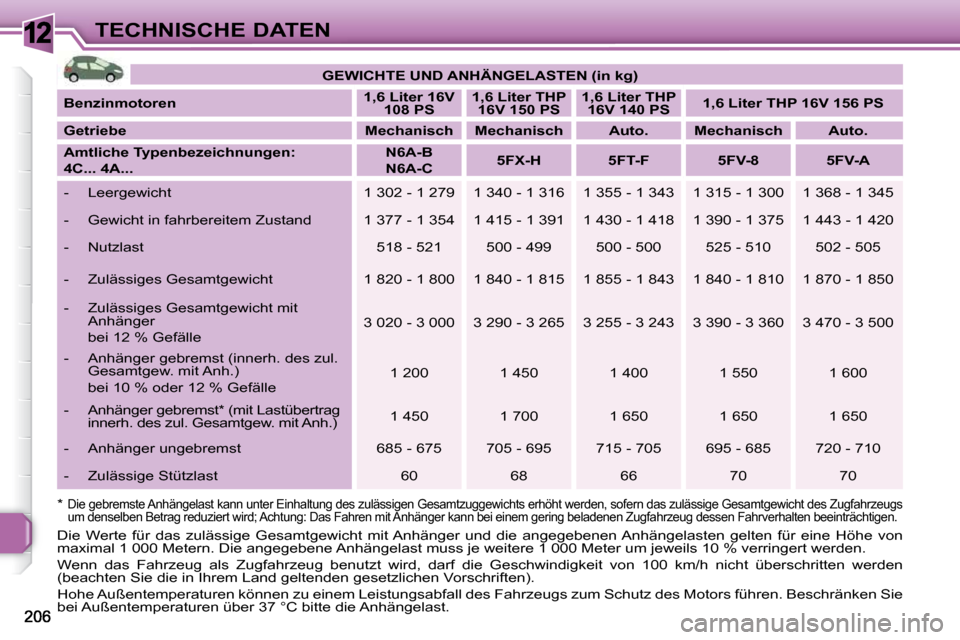

Page 206 of 313
12TECHNISCHE DATEN
GEWICHTE UND ANHÄNGELASTEN (in kg)
Benzinmotoren
1,6 Liter 16V
108 PS
1,6 Liter THP
16V 150 PS
1,6 Liter THP
16V 140 PS
1,6 Liter THP 16V 156 PS
Getriebe Mechanisch Mechanisch Auto. Mechanisch Auto.
Amtliche Typenbezeichnungen:
4C... 4A...
N6A-B
N6A-C
5FX-H 5FT-F 5FV-8 5FV-A
- Leergewicht 1 302 - 1 279 1 340 - 1 316 1 355 - 1 343 1 315 - 1 300 1 368 - 1 345
- Gewicht in fahrbereitem Zustand 1 377 - 1 354 1 415 - 1 391 1 430 - 1 418 1 390 - 1 375 1 443 - 1 420
- Nutzlast 518 - 521 500 - 499 500 - 500 525 - 510 502 - 505
- Zulässiges Gesamtgewicht 1 820 - 1 800 1 840 - 1 815 1 855 - 1 843 1 840 - 1 810 1 870 - 1 850
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Gefälle 3 020 - 3 000 3 290 - 3 265 3 255 - 3 243 3
390 - 3 360 3 470 - 3 500
- Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.)
bei 10 % oder 12 % Gefälle 1 200 1 450 1 400 1 550 1 600
- Anhänger gebremst * (mit Lastübertrag innerh. des zul. Gesamtgew. mit Anh.) 1 450 1 700 1 650 1 650 1 650
- Anhänger ungebremst 685 - 675 705 - 695 715 - 705 695 - 685 720 - 710
- Zulässige Stützlast 60 68 66 70 70
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden.
Wenn das Fahrzeug als Zugfahrzeug benutzt wird, darf die Ge schwindigkeit von 100 km/h nicht überschritten werden
(beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschri ften).
H o h e A u ß e n t e m p e r a t u r e n k ö n n e n z u e i n e m L e i s t u n g s a b f a l l d e s F a h r z e u g s z u m S c h u t z d e s M o t o r s f ü h r e n . B e s c h r ä n k e n S i e
b e i A u ß e n t e m p e r a t u r e n ü b e r 3 7 ° C b i t t e d i e A n h ä n g e l a s t .
*
Die gebremste Anhängelast kann unter Einhaltung des
zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs
um denselben Betrag reduziert wird; Achtung: Das Fa hren mit Anhänger kann bei einem gering beladenen Z ugfahrzeug dessen Fahrverhalten beeinträchtigen.

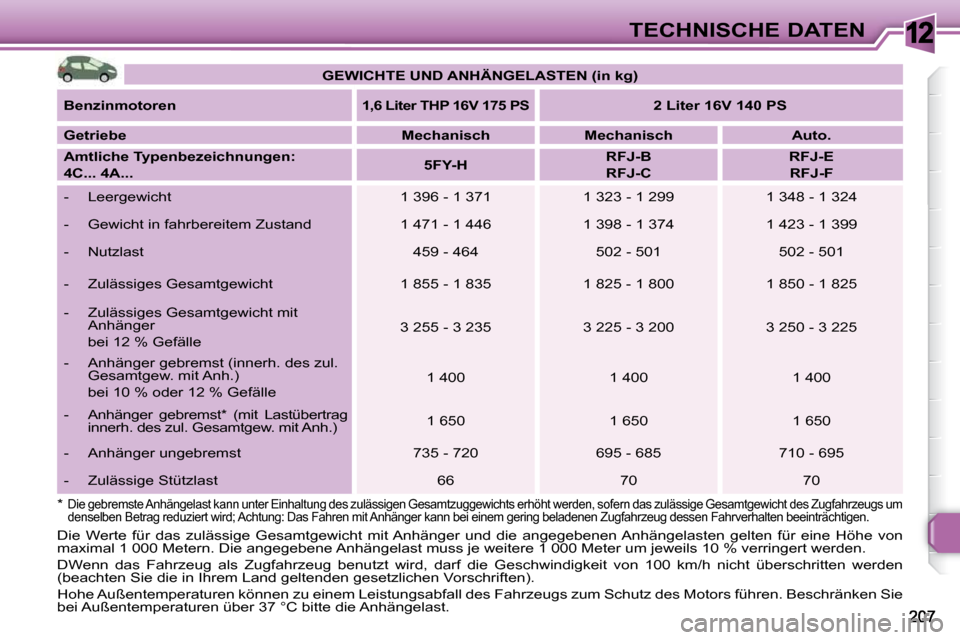

Page 207 of 313
12TECHNISCHE DATEN
GEWICHTE UND ANHÄNGELASTEN
(in kg)
Benzinmotoren
1,6 Liter THP 16V 175 PS
2 Liter 16V 140 PS
Getriebe
Mechanisch Mechanisch Auto.
Amtliche Typenbezeichnungen
:
4C... 4A...
5FY-H
RFJ-B
RFJ-C
RFJ-E
RFJ-F
- Leergewicht 1 396 - 1 371 1 323 - 1 299 1 348 - 1 324
- Gewicht in fahrbereitem Zustand 1 471 - 1 446 1 398 - 1 374 1 423 - 1 399
- Nutzlast 459 - 464 502 - 501 502 - 501
- Zulässiges Gesamtgewicht 1 855 - 1 835 1 825 - 1 800 1 850 - 1 825
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Gefälle 3 255 - 3 235 3 225 - 3 200 3 250 - 3 225
- Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.)
bei 10 % oder 12 % Gefälle 1 400 1 400 1 400
- Anhänger gebremst * (mit Lastübertrag innerh. des zul. Gesamtgew. mit Anh.) 1 650 1 650 1 650
- Anhänger ungebremst 735 - 720 695 - 685 710 - 695
- Zulässige Stützlast 66 70 70
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden.
DWenn das Fahrzeug als Zugfahrzeug benutzt wird, darf die G eschwindigkeit von 100 km/h nicht überschritten werden
(beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschri ften).
H o h e A u ß e n t e m p e r a t u r e n k ö n n e n z u e i n e m L e i s t u n g s a b f a l l d e s F a h r z e u g s z u m S c h u t z d e s M o t o r s f ü h r e n . B e s c h r ä n k e n S i e
b e i A u ß e n t e m p e r a t u r e n ü b e r 3 7 ° C b i t t e d i e A n h ä n g e l a s t .
*
Die gebremste Anhängelast kann unter Einhaltung d
es zulässigen Gesamtzuggewichts erhöht werden, sofe rn das zulässige Gesamtgewicht des Zugfahrzeugs um
denselben Betrag reduziert wird; Achtung: Das Fahre n mit Anhänger kann bei einem gering beladenen Zugf ahrzeug dessen Fahrverhalten beeinträchtigen.

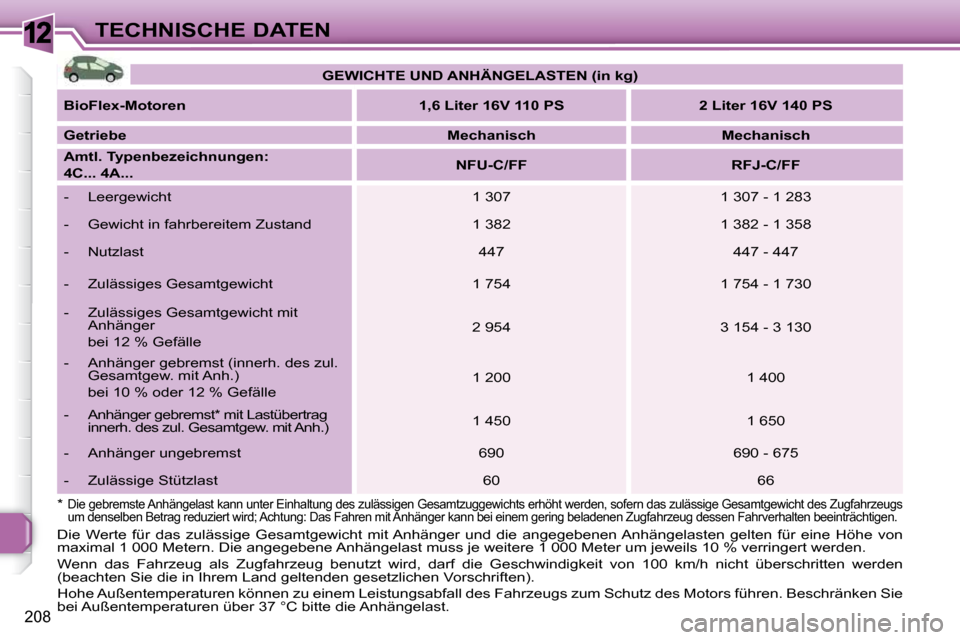

Page 208 of 313
12
208
TECHNISCHE DATEN
*
Die gebremste Anhängelast kann unter Einhaltung d es zulässigen Gesamtzuggewichts erhöht werden, sofe rn das zulässige Gesamtgewicht des Zugfahrzeugs
um denselben Betrag reduziert wird; Achtung: Das Fa hren mit Anhänger kann bei einem gering beladenen Z ugfahrzeug dessen Fahrverhalten beeinträchtigen.
GEWICHTE UND ANHÄNGELASTEN (in kg)
BioFlex-Motoren 1,6 Liter 16V 110 PS 2 Liter 16V 140 PS
Getriebe
Mechanisch Mechanisch
Amtl. Typenbezeichnungen:
4C... 4A...
NFU-C/FF RFJ-C/FF
- Leergewicht 1 307 1 307 - 1 283
- Gewicht in fahrbereitem Zustand 1 382 1 382 - 1 358
- Nutzlast 447 447 - 447
- Zulässiges Gesamtgewicht 1 754 1 754 - 1 730
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Gefälle 2 954 3 154 - 3 130
- Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.)
bei 10 % oder 12 % Gefälle 1 200 1 400
- Anhänger gebremst * mit Lastübertrag innerh. des zul. Gesamtgew. mit Anh.) 1 450 1 650
- Anhänger ungebremst 690 690 - 675
- Zulässige Stützlast 60 66
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden.
Wenn das Fahrzeug als Zugfahrzeug benutzt wird, darf die Ge schwindigkeit von 100 km/h nicht überschritten werden
(beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschri ften).
H o h e A u ß e n t e m p e r a t u r e n k ö n n e n z u e i n e m L e i s t u n g s a b f a l l d e s F a h r z e u g s z u m S c h u t z d e s M o t o r s f ü h r e n . B e s c h r ä n k e n S i e
b e i A u ß e n t e m p e r a t u r e n ü b e r 3 7 ° C b i t t e d i e A n h ä n g e l a s t .

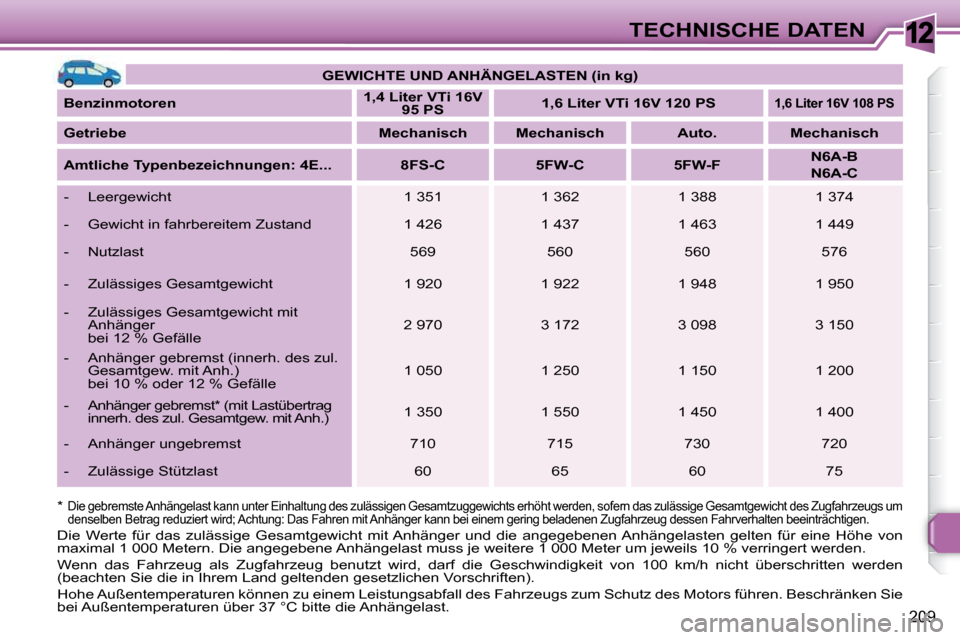

Page 209 of 313
12
209
TECHNISCHE DATEN
GEWICHTE UND ANHÄNGELASTEN (in kg)
Benzinmotoren
1,4 Liter VTi 16V
95 PS
1,6 Liter VTi 16V 120 PS
1,6 Liter 16V 108 PS
Getriebe Mechanisch Mechanisch Auto. Mechanisch
Amtliche Typenbezeichnungen: 4E... 8FS-C 5FW-C 5FW-F
N6A-B
N6A-C
- Leergewicht 1 351 1 362 1 388 1 374
- Gewicht in fahrbereitem Zustand 1 426 1 437 1 463 1 449
- Nutzlast 569 560 560 576
- Zulässiges Gesamtgewicht 1 920 1 922 1 948 1 950
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Gefälle 2 970 3 172 3 098 3 150
- Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.)
bei 10 % oder 12 % Gefälle 1 050 1 250 1 150 1 200
- Anhänger gebremst * (mit Lastübertrag innerh. des zul. Gesamtgew. mit Anh.) 1 350 1 550 1 450 1 400
- Anhänger ungebremst 710 715 730 720
- Zulässige Stützlast 60 65 60 75
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden.
Wenn das Fahrzeug als Zugfahrzeug benutzt wird, darf die Ge schwindigkeit von 100 km/h nicht überschritten werden
(beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschri ften).
H o h e A u ß e n t e m p e r a t u r e n k ö n n e n z u e i n e m L e i s t u n g s a b f a l l d e s F a h r z e u g s z u m S c h u t z d e s M o t o r s f ü h r e n . B e s c h r ä n k e n S i e
b e i A u ß e n t e m p e r a t u r e n ü b e r 3 7 ° C b i t t e d i e A n h ä n g e l a s t .
*
Die gebremste Anhängelast kann unter Einhaltung des
zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs um
denselben Betrag reduziert wird; Achtung: Das Fahre n mit Anhänger kann bei einem gering beladenen Zugf ahrzeug dessen Fahrverhalten beeinträchtigen.
Page 210 of 313

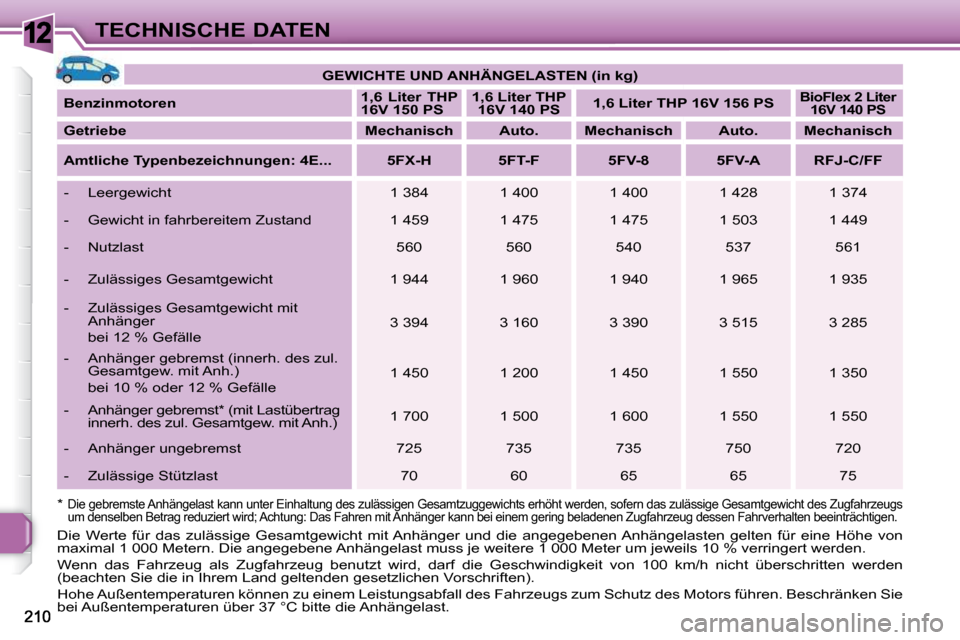

12TECHNISCHE DATEN
GEWICHTE UND ANHÄNGELASTEN (in kg)
Benzinmotoren
1,6 Liter THP
16V 150 PS
1,6 Liter THP
16V 140 PS
1,6 Liter THP 16V 156 PS
BioFlex 2 Liter
16V 140 PS
Getriebe Mechanisch Auto. Mechanisch Auto. Mechanisch
Amtliche Typenbezeichnungen: 4E... 5FX-H 5FT-F 5FV-8 5FV-A RFJ-C/FF
- Leergewicht 1 384 1 400 1 400 1 428 1 374
- Gewicht in fahrbereitem Zustand 1 459 1 475 1 475 1 503 1 449
- Nutzlast 560 560 540 537 561
- Zulässiges Gesamtgewicht 1 944 1 960 1 940 1 965 1 935
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Gefälle 3 394 3 160 3 390 3 515 3 285
- Anhänger gebremst (innerh. des zul. Gesamtgew. mit Anh.)
bei 10 % oder 12 % Gefälle 1 450 1 200 1 450 1 550 1 350
- Anhänger gebremst * (mit Lastübertrag innerh. des zul. Gesamtgew. mit Anh.) 1 700 1 500 1 600 1 550 1 550
- Anhänger ungebremst 725 735 735 750 720
- Zulässige Stützlast 70 60 65 65 75
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden.
Wenn das Fahrzeug als Zugfahrzeug benutzt wird, darf die Ge schwindigkeit von 100 km/h nicht überschritten werden
(beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschri ften).
H o h e A u ß e n t e m p e r a t u r e n k ö n n e n z u e i n e m L e i s t u n g s a b f a l l d e s F a h r z e u g s z u m S c h u t z d e s M o t o r s f ü h r e n . B e s c h r ä n k e n S i e
b e i A u ß e n t e m p e r a t u r e n ü b e r 3 7 ° C b i t t e d i e A n h ä n g e l a s t .
*
Die gebremste Anhängelast kann unter Einhaltung des
zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs
um denselben Betrag reduziert wird; Achtung: Das Fa hren mit Anhänger kann bei einem gering beladenen Z ugfahrzeug dessen Fahrverhalten beeinträchtigen.
