Peugeot 308 SW BL 2009.5 Manuale del proprietario (in Italian)

12
204

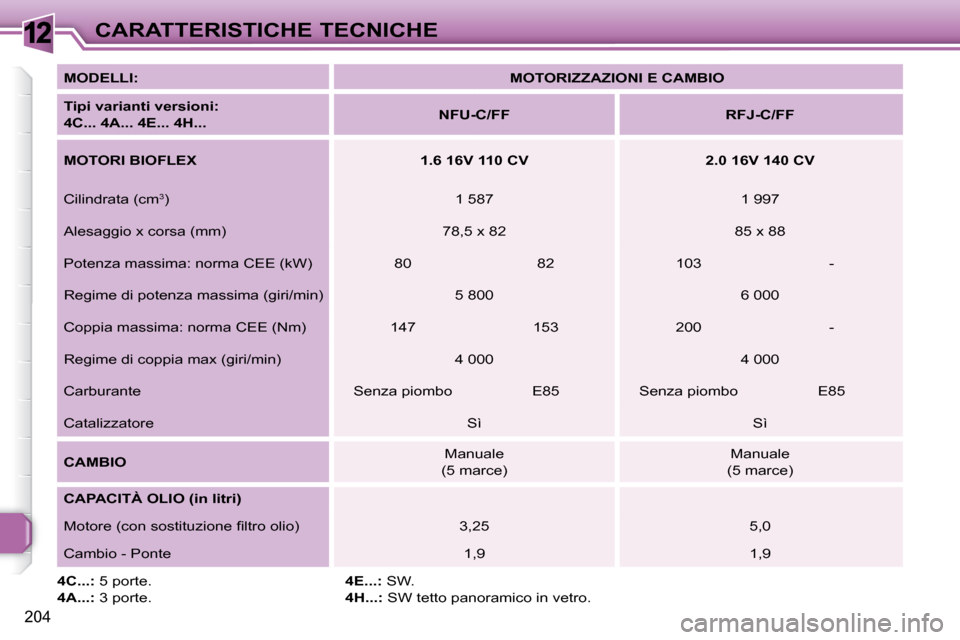

CARATTERISTICHE TECNICHE

MODELLI:
MOTORIZZAZIONI E
CAMBIO

Tipi varianti versioni:
4C... 4A... 4E... 4H...
NFU-C/FF RFJ-C/FF

MOTORI BIOFLEX 1.6 16V 110 CV 2.0 16V 140 CV
Cilindrata (cm 3
) 1 587 1 997
Alesaggio x corsa (mm) 78,5 x 82 85 x 88
Potenza massima: norma CEE (kW) 80 82 103 -
Regime di potenza massima (giri/min) 5 800 6 000
Coppia massima: norma CEE (Nm) 147 153 200 -
Regime di coppia max (giri/min) 4 000 4 000
Carburante Senza piombo E85 Senza piombo E85
Catalizzatore Sì Sì

CAMBI
O Manuale
(5 marce) Manuale
(5 marce)

CAPACITÀ OLIO (in litri)
Motore (con sostituzione fi ltro olio) 3,25 5,0
Cambio - Ponte 1,9 1,9

4C...: 5 porte.

4A...: 3 porte.
4E...: SW.

4H...: SW tetto panoramico in vetro.

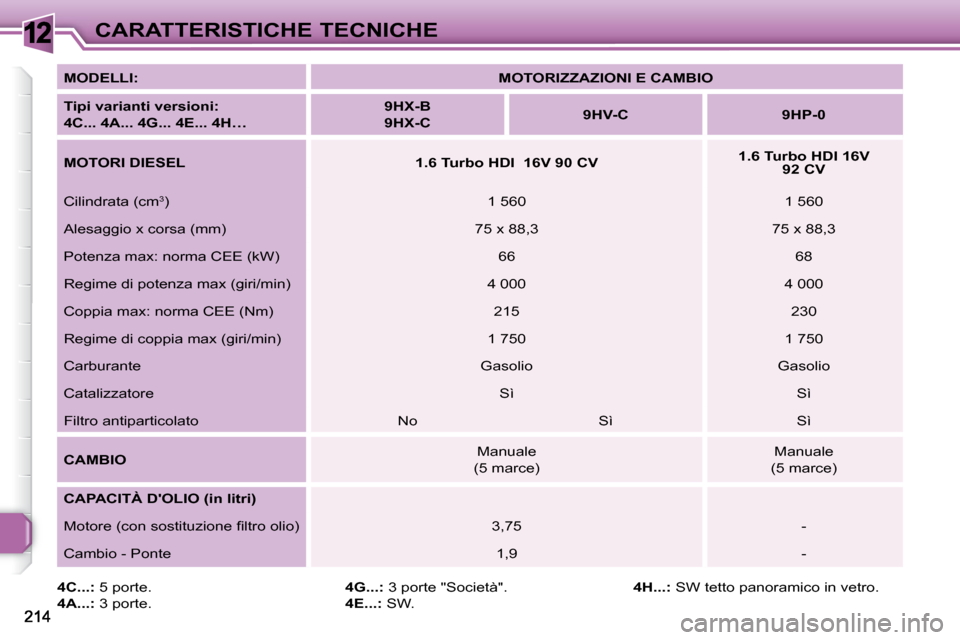

12CARATTERISTICHE TECNICHE

4C...: 5 porte.

4A...: 3 porte.
4G...: 3 porte "Società".

4E...: SW.
4H...: SW tetto panoramico in vetro.

MODELLI:
MOTORIZZAZIONI E
CAMBIO

Tipi varianti versioni:
4C... 4A... 4G... 4E... 4H…
9HX-B

9HX-C
9HV-C 9HP-0

MOTORI DIESEL 1.6 Turbo HDI

16V 90 CV
1.6 Turbo HDI 16V
92 CV
Cilindrata (cm 3
) 1 560 1 560
Alesaggio x corsa (mm) 75 x 88,3 75 x 88,3
Potenza max: norma CEE (kW) 66 68
Regime di potenza max (giri/min) 4 000 4 000
Coppia max: norma CEE (Nm) 215 230
Regime di coppia max (giri/min) 1 750 1 750
Carburante Gasolio Gasolio
Catalizzatore Sì Sì
Filtro antiparticolato No Sì Sì

CAMBI
O Manuale
(5 marce) Manuale
(5 marce)

CAPACITÀ D'OLIO (in litri)

Motore (con sostituzione fi ltro olio) 3,75 -
Cambio - Ponte 1,9 -

12
215

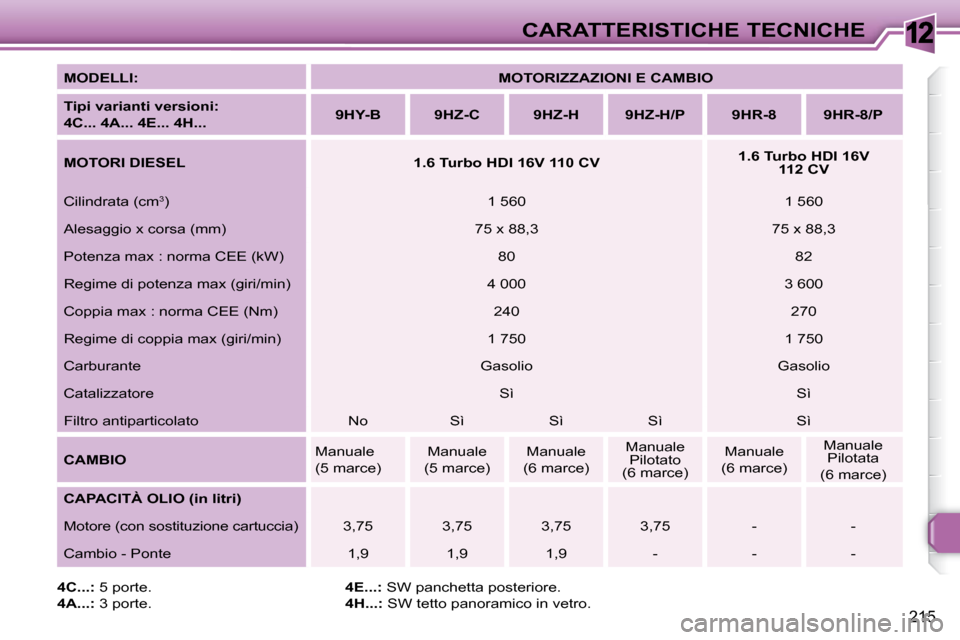

CARATTERISTICHE TECNICHE

MODELLI:
MOTORIZZAZIONI E
CAMBIO

Tipi varianti versioni:
4C... 4A... 4E... 4H...
9HY-B 9HZ-C 9HZ-H 9HZ-H/P 9HR-8 9HR-8/P

MOTORI DIESEL 1.6 Turbo HDI 16V 110 CV
1.6 Turbo HDI 16V
112 CV
Cilindrata (cm 3
) 1 560 1 560
Alesaggio x corsa (mm) 75 x 88,3 75 x 88,3
Potenza max : norma CEE (kW) 80 82
Regime di potenza max (giri/min) 4 000 3 600
Coppia max : norma CEE (Nm) 240 270
Regime di coppia max (giri/min) 1 750 1 750
Carburante Gasolio Gasolio
Catalizzatore Sì Sì
Filtro antiparticolato No Sì Sì Sì Sì

CAMBIO Manuale
(5 marce) Manuale
(5 marce) Manuale
(6 marce) Manuale
Pilotato
(6 marce) Manuale
(6 marce) Manuale
Pilotata
(6 marce)

CAPACITÀ OLIO (in litri)

Motore (con sostituzione cartuccia) 3,75 3,75 3,75 3,75 - -
Cambio - Ponte 1,9 1,9 1,9 - - -

4C...: 5 porte.

4A...: 3 porte.
4E...: SW panchetta posteriore.

4H...: SW tetto panoramico in vetro.

12
216
CARATTERISTICHE TECNICHE

MODELLI:
MOTORIZZAZIONI E
CAMBIO

Tipi varianti versioni:
4C... 4A... 4E... 4H...
RHR-H RHR-J RHR-8 RHH-A

MOTORI DIESEL 2.0 Turbo HDI 16V 136 CV
2.0 Turbo HDI
16V 140 CV
2.0 Turbo HDI
16V 163 CV
Cilindrata (cm 3
) 1 997 1 997 1 997
Alesaggio x corsa (mm) 85 x 88 85 x 88 85 x88
Potenza max: norma CEE (kW) 100 103 120
Regime di potenza max (giri/min) 4 000 4 000 4 000
Coppia max: norma CEE (Nm) 320 320 340
Regime di coppia max (giri/min) 2 000 2 000 2 000
Carburante Gasolio Gasolio Gasolio
Catalizzatore Sì Sì Sì
Filtro antiparticolato Sì Sì Sì

CAMBIO Manuale
(6 marce) Automatico
(6 marce) Manuale
(6 marce) Automatico
(6 marce)

CAPACITÀ OLIO (in litri)

Motore (con sostituzione cartuccia) 5,25 5,25 5,25 -
Cambio - Ponte 2,4 - 2,4 -

4C...: 5 porte.

4A...: 3 porte.
4E...: SW.

4H...: SW tetto panoramico in vetro.

12
205
CARATTERISTICHE TECNICHE

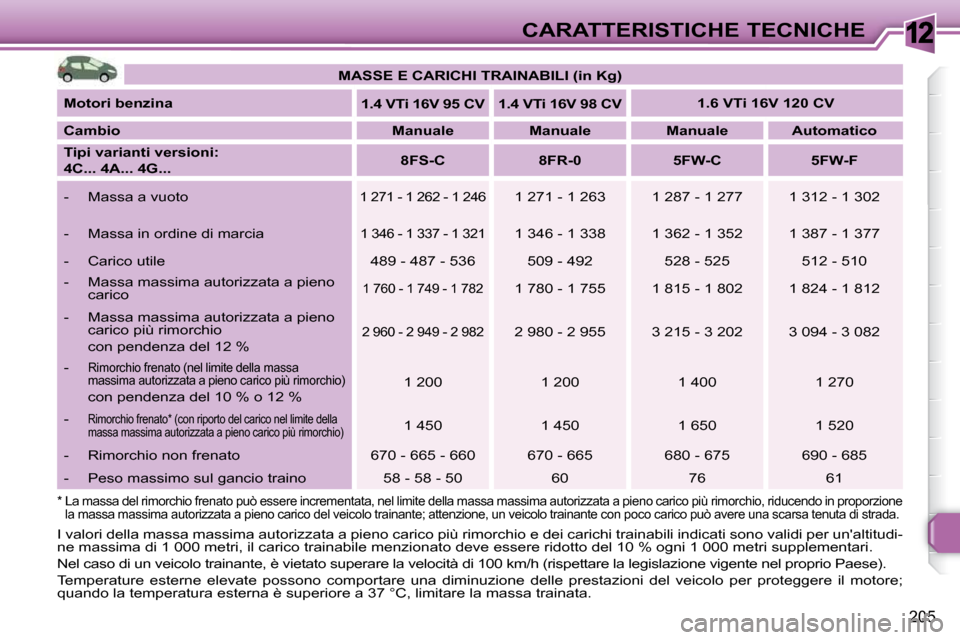

I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato supera re la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione d elle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare l a massa trainata.

MASSE E CARICHI TRAINABILI (in
Kg
)

Motori benzina
1.4 VTi 16V 95 CV

1.4 VTi 16V 98 CV
1.6 VTi 16V 120 CV

Cambio
Manuale Manuale Manuale Automatico

Tipi varianti versioni:
4C... 4A... 4G...
8FS-C 8FR-0 5FW-C 5FW-F
- Massa a vuoto
1 271 - 1 262 - 1 246 1 271 - 1 263 1 287 - 1 277 1 312 - 1 302
- Massa in ordine di marcia
1 346 - 1 337 - 1 321 1 346 - 1 338 1 362 - 1 352 1 387 - 1 377
- Carico utile 489 - 487 - 536 509 - 492 528 - 525 512 - 510
- Massa massima autorizzata a pieno carico
1 760 - 1 749 - 1 782 1 780 - 1 755 1 815 - 1 802 1 824 - 1 812
- Massa massima autorizzata a pieno carico più rimorchio
con pendenza del 12 %
2 960 - 2 949 - 2 982 2 980 - 2 955 3 215 - 3 202 3 094 - 3 082
-
Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 % 1 200 1 200 1 400 1 270
- Rimorchio frenato * (con riporto del carico nel l
imite della
massa massima autorizzata a pieno carico più rimorc hio) 1 450 1 450 1 650 1 520
- Rimorchio non frenato 670 - 665 - 660 670 - 665 680 - 675 690 - 685
- Peso massimo sul gancio traino 58 - 58 - 50 60 7 6 61
* La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizz ata a pieno carico più rimorchio, riducendo in proporzione
la massa massima autorizzata a pieno carico del vei colo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada .

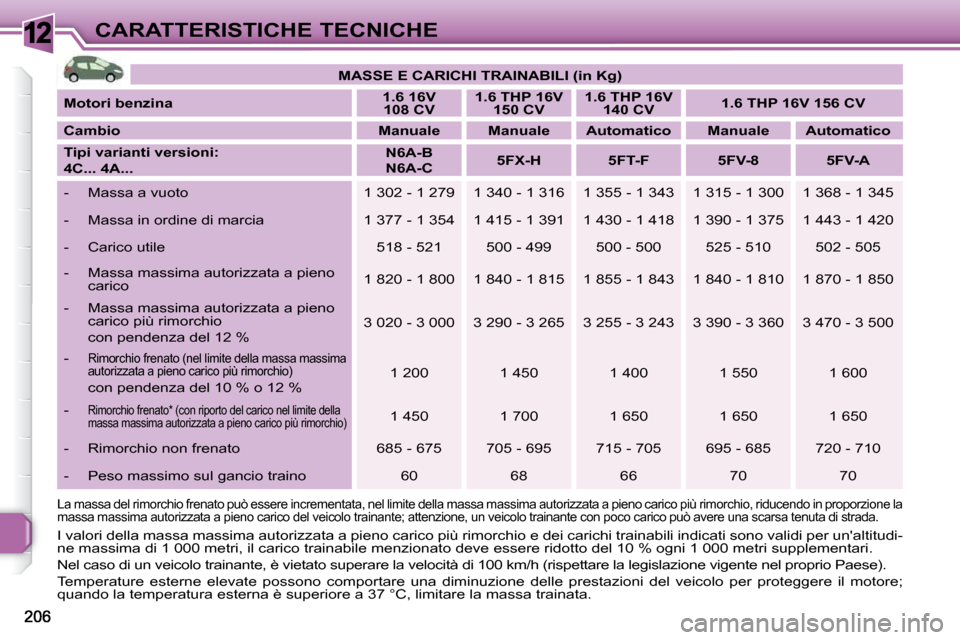

12CARATTERISTICHE TECNICHE
MASSE E CARICHI TRAINABILI (in
Kg
)

Motori benzina
1.6 16V
108 CV
1.6 THP 16V
150 CV
1.6 THP 16V
140 CV
1.6 THP 16V 156 CV

Cambio
Manuale Manuale Automatico Manuale Automatico

Tipi varianti versioni:
4C... 4A...
N6A-B
N6A-C
5FX-H 5FT-F 5FV-8 5FV-A
- Massa a vuoto 1 302 - 1 279 1 340 - 1 316 1 355 - 1 343 1 315 - 1 300 1 368 - 1 345
- Massa in ordine di marcia 1 377 - 1 354 1 415 - 1 391 1 430 - 1 418 1 390 - 1 375 1 443 - 1 420
- Carico utile 518 - 521 500 - 499 500 - 500 525 - 510 502 - 505
- Massa massima autorizzata a pieno carico 1 820 - 1 800 1 840 - 1 815 1 855 - 1 843 1
840 - 1 810 1 870 - 1 850
- Massa massima autorizzata a pieno carico più rimorchio
con pendenza del 12 % 3 020 - 3 000 3 290 - 3 265 3 255 - 3 243 3
390 - 3 360 3 470 - 3 500
-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 % 1 200 1 450 1 400 1 550 1 600
- Rimorchio frenato * (con riporto del carico nel l
imite della
massa massima autorizzata a pieno carico più rimorc hio) 1 450 1 700 1 650 1 650 1 650
- Rimorchio non frenato 685 - 675 705 - 695 7 15 - 705 695 - 685 720 - 710
- Peso massimo sul gancio traino 60 68 66 70 70
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato supera re la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione d elle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare l a massa trainata.
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicol o trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.

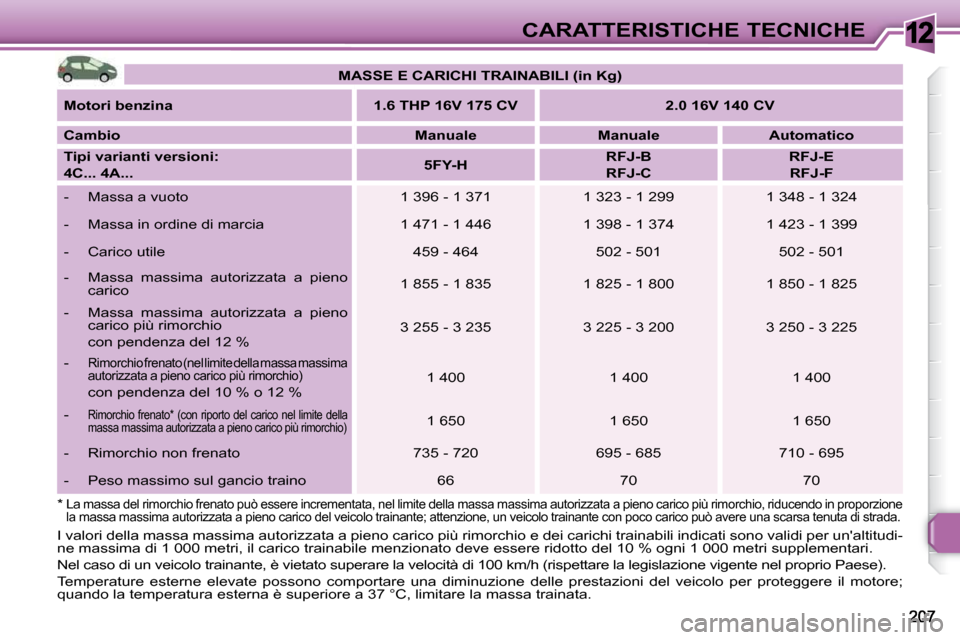

12CARATTERISTICHE TECNICHE

MASSE E CARICHI TRAINABILI (in
Kg
)

Motori benzina 1.6 THP 16V 175 CV 2.0 16V 140 CV

Cambio
Manuale Manuale Automatico

Tipi varianti versioni:
4C... 4A...
5FY-H
RFJ-B
RFJ-C
RFJ-E
RFJ-F
- Massa a vuoto 1 396 - 1 371 1 323 - 1 299 1 348 - 1 324
- Massa in ordine di marcia 1 471 - 1 446 1 398 - 1 374 1 423 - 1 399
- Carico utile 459 - 464 502 - 501 502 - 501
- Massa massima autorizzata a pieno carico 1 855 - 1 835 1 825 - 1 800 1 850 - 1 825
- Massa massima autorizzata a pieno carico più rimorchio
con pendenza del 12 % 3 255 - 3 235 3 225 - 3 200 3 250 - 3 225
-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 % 1 400 1 400 1 400
-
Rimorchio frenato * (con riporto del carico nel li mite della
massa massima autorizzata a pieno carico più rimorc hio) 1 650 1 650 1 650
- Rimorchio non frenato 735 - 720 695 - 685 7 10 - 695
- Peso massimo sul gancio traino 66 70 70
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato supera re la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione d elle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare l a massa trainata.
* La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione
la massa massima autorizzata a pieno carico del vei colo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada .

12
208

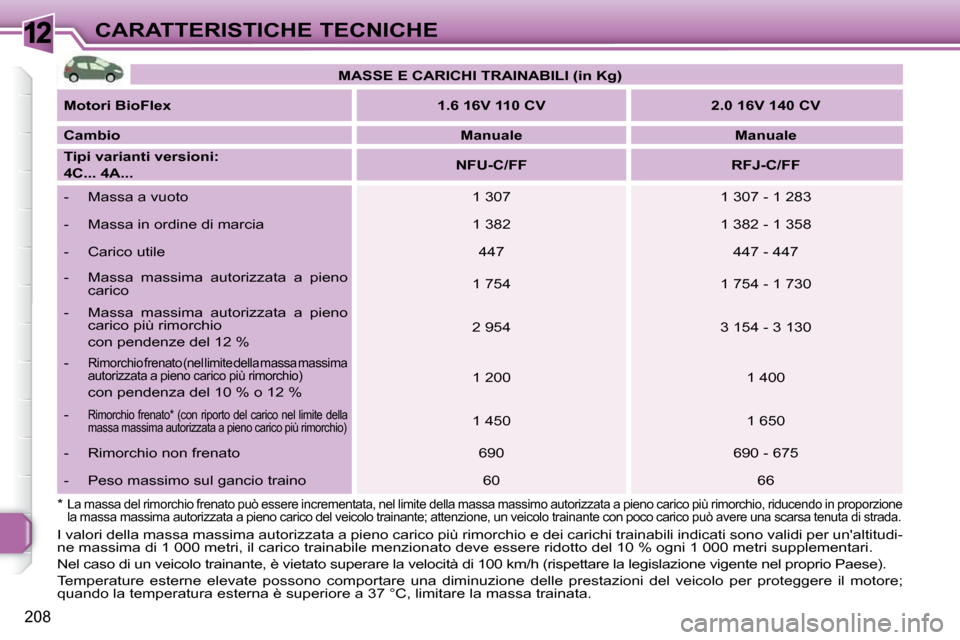

CARATTERISTICHE TECNICHE
* La massa del rimorchio frenato può essere incrementata, nel limite della massa massimo autorizzata a pieno carico più rimorchio, riducendo in proporzione
la massa massima autorizzata a pieno carico del vei colo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada .

MASSE
E CARICHI
TRAINABILI
(in Kg)

Motori BioFlex
1
.
6
16V 110 CV 2
.0
16V 140 CV

Cambio
Manuale Manuale

Tipi varianti versioni:
4C... 4A...
NFU-C/FF RFJ-C/FF
- Massa a vuoto 1 307 1 307 - 1 283
- Massa in ordine di marcia 1 382 1 382 - 1 358
- Carico utile 447 447 - 447
- Massa massima autorizzata a pieno carico 1 754 1 754 - 1 730
- Massa massima autorizzata a pieno carico più rimorchio
con pendenze del 12 % 2 954 3 154 - 3 130
-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 % 1 200 1 400
-
Rimorchio frenato * (con riporto del carico nel li mite della
massa massima autorizzata a pieno carico più rimorc hio) 1 450 1 650
- Rimorchio non frenato 690 690 - 675
- Peso massimo sul gancio traino 60 66
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato supera re la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione d elle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare l a massa trainata.

12
209

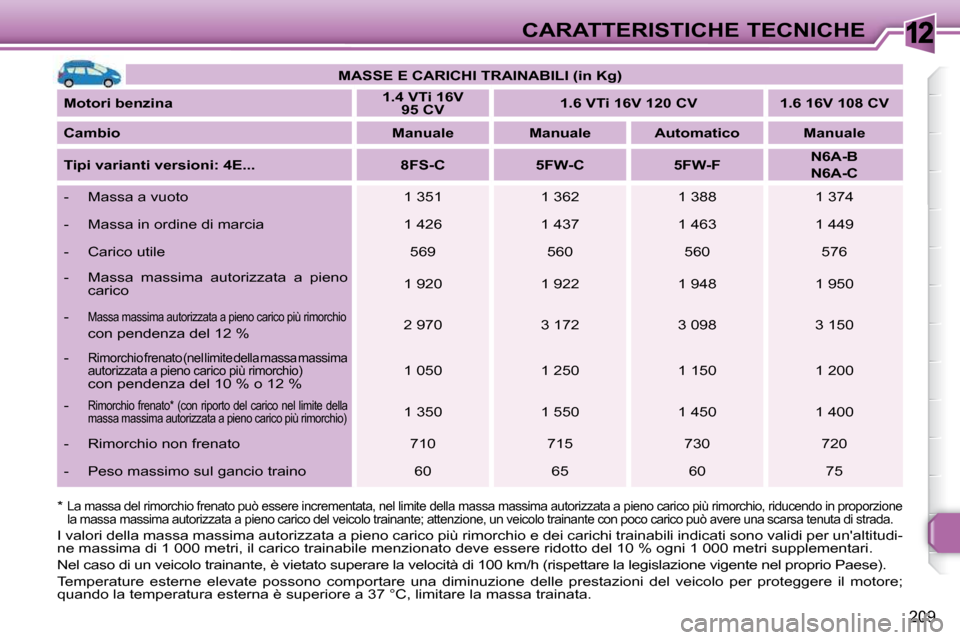

CARATTERISTICHE TECNICHE

MASSE
E CARICHI
TRAINABILI
(in Kg)

Motori benzina
1
.
4
VTi 16V
95 CV
1
.
6
VTi 16V 120 CV 1
.
6
16V 108 CV

Cambio
Manuale Manuale Automatico Manuale

Tipi varianti versioni: 4E... 8FS-C 5FW-C 5FW-F
N6A-B
N6A-C
- Massa a vuoto 1 351 1 362 1 388 1 374
- Massa in ordine di marcia 1 426 1 437 1 463 1 449
- Carico utile 569 560 560 576
- Massa massima autorizzata a pieno carico 1 920 1 922 1 948 1 950
-
Massa massima autorizzata a pieno carico più rimorc hio
con pendenza del 12 % 2 970 3 172 3 098 3 150
-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio) con pendenza del 10 % o 12 % 1 050 1 250 1 150 1 200
-
Rimorchio frenato * (con riporto del carico nel li mite della
massa massima autorizzata a pieno carico più rimorc hio) 1 350 1 550 1 450 1 400
- Rimorchio non frenato 710 715 730 720
- Peso massimo sul gancio traino 60 65 60 75
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato supera re la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione d elle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare l a massa trainata.
* La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione
la massa massima autorizzata a pieno carico del vei colo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada .

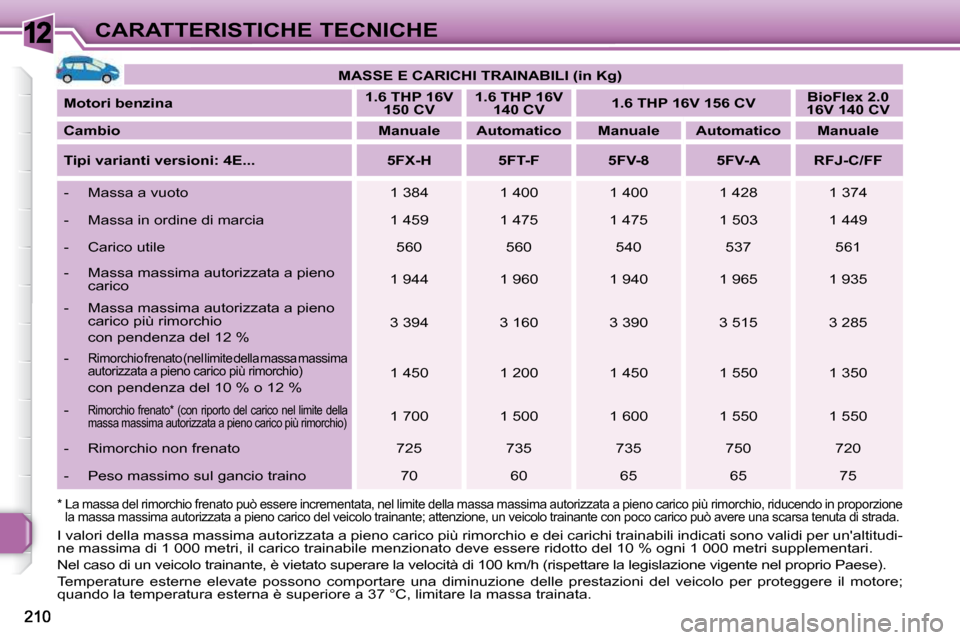

12CARATTERISTICHE TECNICHE
MASSE
E CARICHI
TRAINABILI
(in Kg)

Motori benzina
1
.
6
THP 16V
150 CV
1
.
6
THP 16V
140 CV
1
.
6
THP 16V 156
CV
BioFlex 2
.0

16V 140 CV

Cambio
Manuale Automatico Manuale Automatico Manuale

Tipi varianti versioni: 4E... 5FX-H 5FT-F 5FV-8 5FV-A RFJ-C/FF
- Massa a vuoto 1 384 1 400 1 400 1 428 1 374
- Massa in ordine di marcia 1 459 1 475 1 475 1 503 1 449
- Carico utile 560 560 540 537 561
- Massa massima autorizzata a pieno carico 1 944 1 960 1 940 1 965 1 935
- Massa massima autorizzata a pieno carico più rimorchio
con pendenza del 12 % 3 394 3 160 3 390 3 515 3 285
-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10 % o 12 % 1 450 1 200 1 450 1 550 1 350
-
Rimorchio frenato * (con riporto del carico nel li mite della
massa massima autorizzata a pieno carico più rimorc hio) 1 700 1 500 1 600 1 550 1 550
- Rimorchio non frenato 725 735 735 750 720
- Peso massimo sul gancio traino 70 60 65 65 75
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1 000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato supera re la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione d elle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare l a massa trainata.
* La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzat a a pieno carico più rimorchio, riducendo in proporzione
la massa massima autorizzata a pieno carico del vei colo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada .
