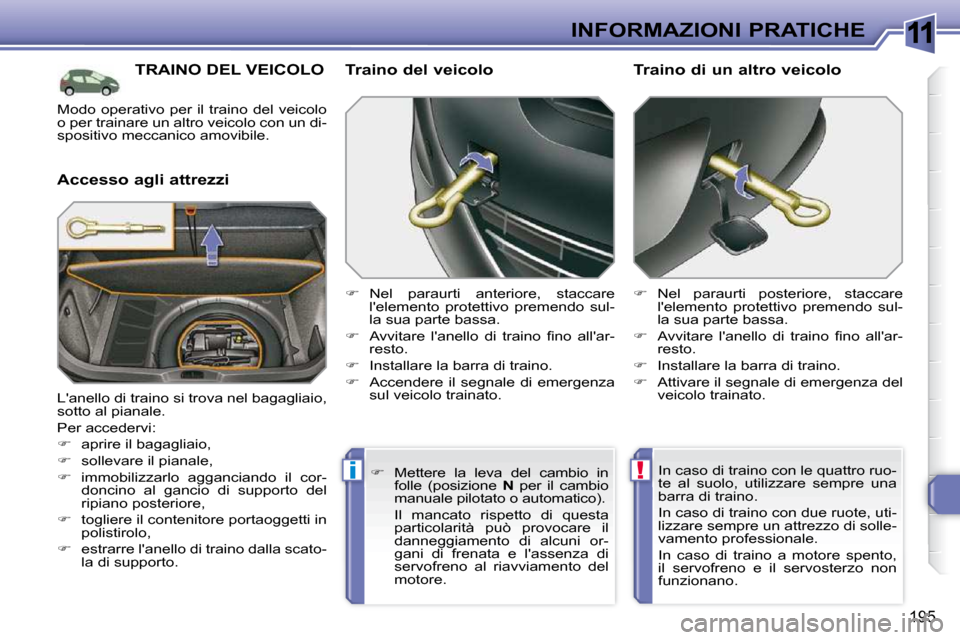

INFORMAZIONI PRATICHE
TRAINO DEL VEICOLO
Accesso agli attrezzi Traino del veicolo
Nel paraurti anteriore, staccare
l'elemento protettivo premendo sul-
la sua parte bassa.
A v v i t a r e l ' a n e l l o d i t r a i n o fi n o a l l ' a r -
resto.
Installare la barra di traino.
Accendere il segnale di emergenza
sul veicolo trainato.
Nel paraurti posteriore, staccare
l'elemento protettivo premendo sul-
la sua parte bassa.
A v v i t a r e l ' a n e l l o d i t r a i n o fi n o a l l ' a r -
resto.
Installare la barra di traino.
Attivare il segnale di emergenza del
veicolo trainato.
Traino di un altro veicolo
L'anello di traino si trova nel bagagliaio,
sotto al pianale.
Per accedervi:
aprire il bagagliaio,
sollevare il pianale,
immobilizzarlo agganciando il cor-
doncino al gancio di supporto del
ripiano posteriore,
togliere il contenitore portaoggetti in
polistirolo,
estrarre l'anello di traino dalla scato-
la di supporto. In caso di traino con le quattro ruo-
te al suolo, utilizzare sempre una
barra di traino.
In caso di traino con due ruote, uti-
lizzare sempre un attrezzo di solle-
vamento professionale.
In caso di traino a motore spento,
il servofreno e il servosterzo non
funzionano.
Mettere la leva del cambio in
folle (posizione N per il cambio
manuale pilotato o automatico).
Il mancato rispetto di questa particolarità può provocare il
danneggiamento di alcuni or-
gani di frenata e l'assenza di
servofreno al riavviamento del
motore.
Modo operativo per il traino del veicolo
o per trainare un altro veicolo con un di-
spositivo meccanico amovibile.
Page 192 of 311
11
!i
196

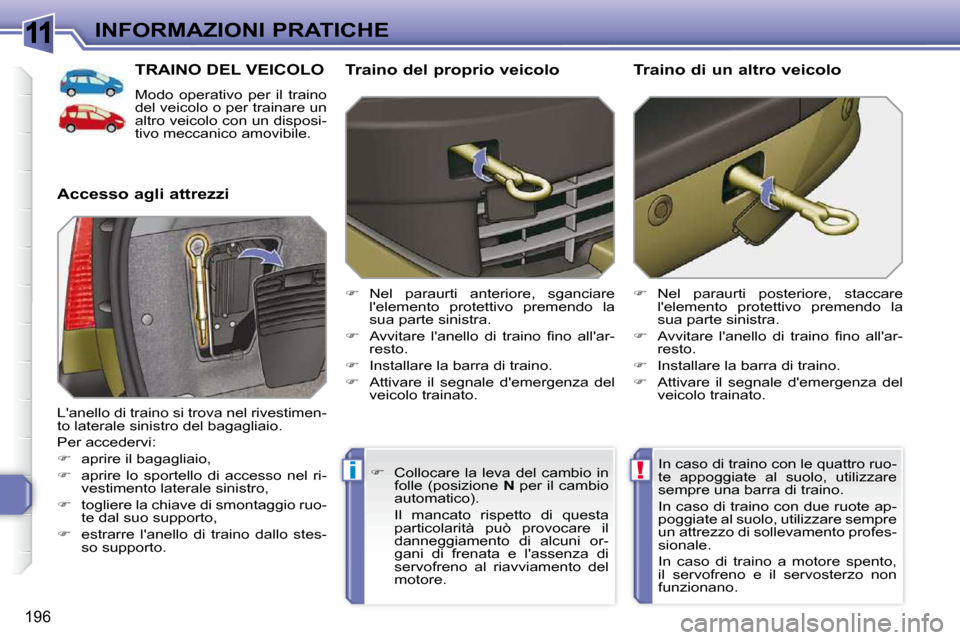

INFORMAZIONI PRATICHE
TRAINO DEL VEICOLO
Modo operativo per il traino
del veicolo o per trainare un
altro veicolo con un disposi-
tivo meccanico amovibile.
Accesso agli attrezzi Traino del proprio veicolo
Nel paraurti anteriore, sganciare
l'elemento protettivo premendo la
sua parte sinistra.
A v v i t a r e l ' a n e l l o d i t r a i n o fi n o a l l ' a r -
resto.
Installare la barra di traino.
Attivare il segnale d'emergenza del
veicolo trainato.
Nel paraurti posteriore, staccare
l'elemento protettivo premendo la
sua parte sinistra.
A v v i t a r e l ' a n e l l o d i t r a i n o fi n o a l l ' a r -
resto.
Installare la barra di traino.
Attivare il segnale d'emergenza del
veicolo trainato.
Traino di un altro veicolo
L'anello di traino si trova nel rivestimen-
to laterale sinistro del bagagliaio.
Per accedervi:
aprire il bagagliaio,
aprire lo sportello di accesso nel ri-
vestimento laterale sinistro,
togliere la chiave di smontaggio ruo-
te dal suo supporto,
estrarre l'anello di traino dallo stes-
so supporto. In caso di traino con le quattro ruo-
te appoggiate al suolo, utilizzare
sempre una barra di traino.
In caso di traino con due ruote ap-
poggiate al suolo, utilizzare sempre
un attrezzo di sollevamento profes-
sionale.
In caso di traino a motore spento,
il servofreno e il servosterzo non
funzionano.
Collocare la leva del cambio in
folle (posizione N per il cambio
automatico).
Il mancato rispetto di questa particolarità può provocare il
danneggiamento di alcuni or-
gani di frenata e l'assenza di
servofreno al riavviamento del
motore.
Page 193 of 311
11
i
i
197

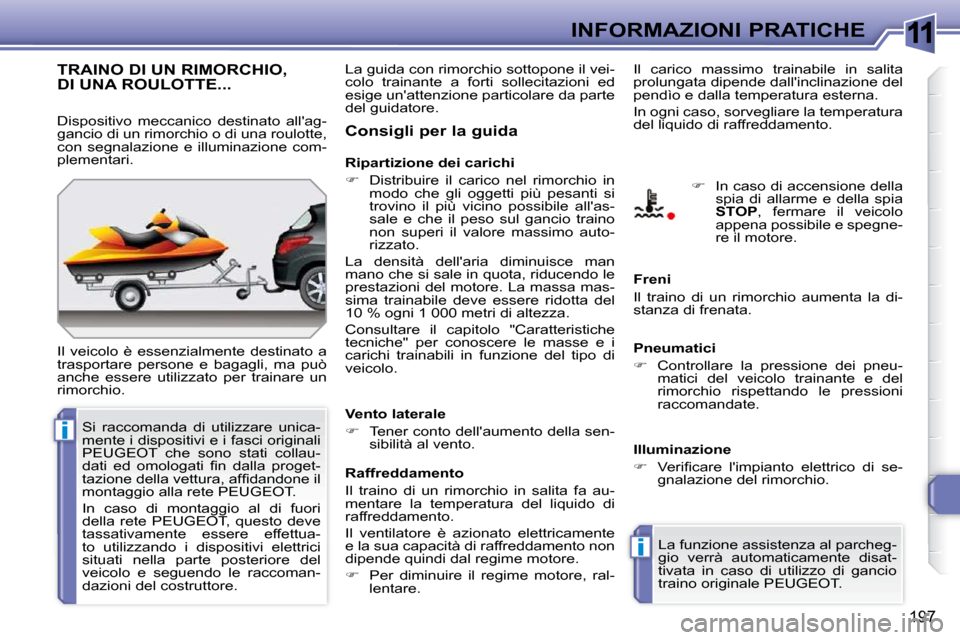

INFORMAZIONI PRATICHE
TRAINO DI UN RIMORCHIO,DI UNA ROULOTTE...
Il veicolo è essenzialmente destinato a
trasportare persone e bagagli, ma può
anche essere utilizzato per trainare un
rimorchio. Consigli per la guida
Il carico massimo trainabile in salita
prolungata dipende dall'inclinazione del
pendìo e dalla temperatura esterna.
In ogni caso, sorvegliare la temperatura
del liquido di raffreddamento.
Vento laterale
Tener conto dell'aumento della sen-
sibilità al vento.
Raffreddamento
Il traino di un rimorchio in salita fa au-
mentare la temperatura del liquido di
raffreddamento.
Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento non
dipende quindi dal regime motore.
Per diminuire il regime motore, ral-
lentare. Freni
Il traino di un rimorchio aumenta la di-
stanza di frenata.
Pneumatici
Controllare la pressione dei pneu-
matici del veicolo trainante e del
rimorchio rispettando le pressioni
raccomandate.
Illuminazione
V e r i fi c a r e l ' i m p i a n t o e l e t t r i c o d i s e -
gnalazione del rimorchio.
La funzione assistenza al parcheg-
gio verrà automaticamente disat-
tivata in caso di utilizzo di gancio
traino originale PEUGEOT.
In caso di accensione della
spia di allarme e della spia
STOP , fermare il veicolo
appena possibile e spegne-
re il motore.
Dispositivo meccanico destinato all'ag-
gancio di un rimorchio o di una roulotte,
con segnalazione e illuminazione com-
plementari.
Ripartizione dei carichi
Distribuire il carico nel rimorchio in
m o d o c h e g l i o g g e t t i p i ù p e s a n t i s i
t r o v i n o i l p i ù v i c i n o p o s s i b i l e a l l ' a s -
sale e che il peso sul gancio traino
non superi il valore massimo auto-
rizzato.
La densità dell'aria diminuisce man
mano che si sale in quota, riducendo le
prestazioni del motore. La massa mas-
sima trainabile deve essere ridotta del
10 % ogni 1 000 metri di altezza.
Consultare il capitolo "Caratteristiche
tecniche" per conoscere le masse e i
carichi trainabili in funzione del tipo di
veicolo.
La guida con rimorchio sottopone il vei-
colo trainante a forti sollecitazioni ed
esige un'attenzione particolare da parte
del guidatore.
Si raccomanda di utilizzare unica-
mente i dispositivi e i fasci originali
PEUGEOT che sono stati collau-
d a t i e d o m o l o g a t i fi n d a l l a p r o g e t -
t a z i o n e d e l l a v e t t u r a , a f fi d a n d o n e i l
montaggio alla rete PEUGEOT.
In caso di montaggio al di fuori
della rete PEUGEOT, questo deve
tassativamente essere effettua-
to utilizzando i dispositivi elettrici
situati nella parte posteriore del
veicolo e seguendo le raccoman-
dazioni del costruttore.
Page 194 of 311
11
ii

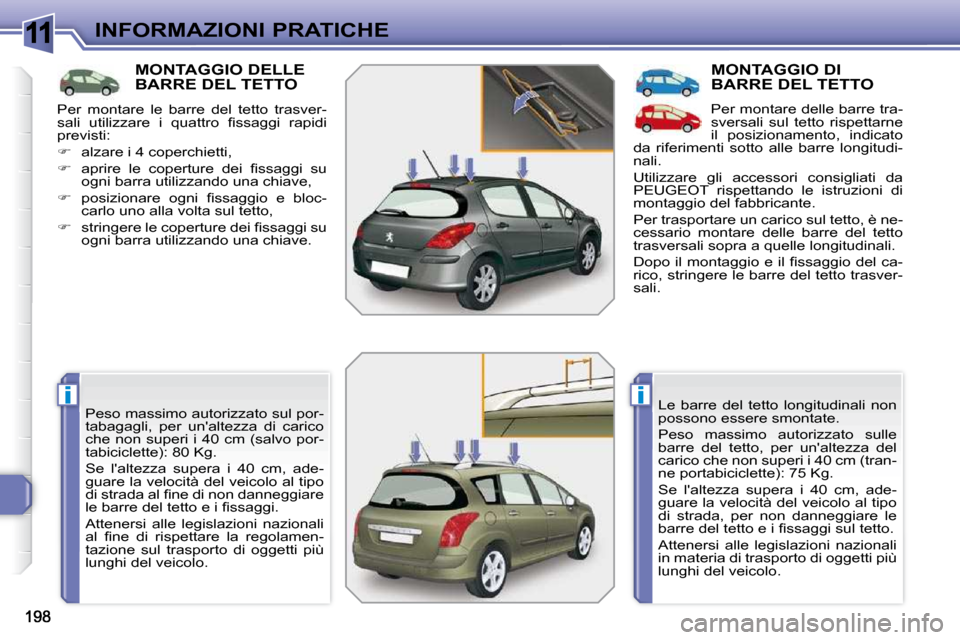

INFORMAZIONI PRATICHE
MONTAGGIO DELLE BARRE DEL TETTO
Peso massimo autorizzato sul por-
tabagagli, per un'altezza di carico
che non superi i 40 cm (salvo por-
tabiciclette): 80 Kg.
Se l'altezza supera i 40 cm, ade-
guare la velocità del veicolo al tipo
d i s t r a d a a l fi n e d i n o n d a n n e g g i a r e
l e b a r r e d e l t e t t o e i fi s s a g g i .
Attenersi alle legislazioni nazionali
a l fi n e d i r i s p e t t a r e l a r e g o l a m e n -
t a z i o n e s u l t r a s p o r t o d i o g g e t t i p i ù
lunghi del veicolo.
MONTAGGIO DI BARRE DEL TETTO
Per montare delle barre tra-
sversali sul tetto rispettarne
il posizionamento, indicato
da riferimenti sotto alle barre longitudi-
nali.
Utilizzare gli accessori consigliati da
PEUGEOT rispettando le istruzioni di
montaggio del fabbricante.
Per trasportare un carico sul tetto, è ne-
cessario montare delle barre del tetto
trasversali sopra a quelle longitudinali.
D o p o i l m o n t a g g i o e i l fi s s a g g i o d e l c a -
rico, stringere le barre del tetto trasver-
sali.
Le barre del tetto longitudinali non
possono essere smontate.
Peso massimo autorizzato sulle
barre del tetto, per un'altezza del
carico che non superi i 40 cm (tran-
ne portabiciclette): 75 Kg.
Se l'altezza supera i 40 cm, ade-
guare la velocità del veicolo al tipo
di strada, per non danneggiare le
b a r r e d e l t e t t o e i fi s s a g g i s u l t e t t o .
Attenersi alle legislazioni nazionali
i n m a t e r i a d i t r a s p o r t o d i o g g e t t i p i ù
lunghi del veicolo.
Per montare le barre del tetto trasver-
s a l i u t i l i z z a r e i q u a t t r o fi s s a g g i r a p i d i
previsti:
alzare i 4 coperchietti,
a p r i r e l e c o p e r t u r e d e i fi s s a g g i s u
ogni barra utilizzando una chiave,
p o s i z i o n a r e o g n i fi s s a g g i o e b l o c -
carlo uno alla volta sul tetto,
s t r i n g e r e l e c o p e r t u r e d e i fi s s a g g i s u
ogni barra utilizzando una chiave.
Page 195 of 311
11
i
199

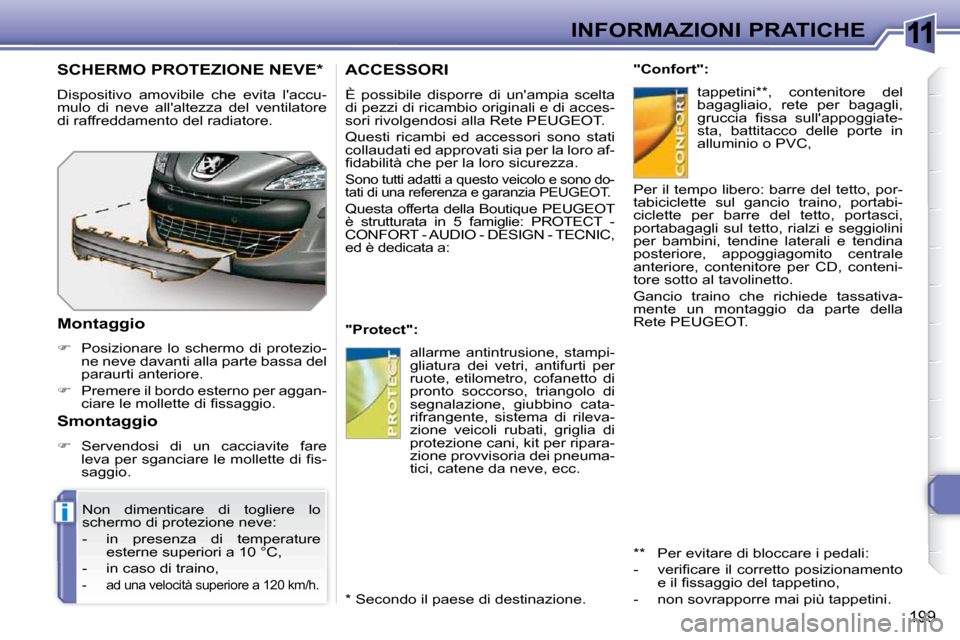

INFORMAZIONI PRATICHE
ACCESSORI
È possibile disporre di un'ampia scelta
di pezzi di ricambio originali e di acces-
sori rivolgendosi alla Rete PEUGEOT.
Questi ricambi ed accessori sono stati
collaudati ed approvati sia per la loro af-
fi d a b i l i t à c h e p e r l a l o r o s i c u r e z z a .
Sono tutti adatti a questo veicolo e sono do-
tati di una referenza e garanzia PEUGEOT.
Questa offerta della Boutique PEUGEOT
è strutturata in 5 famiglie: PROTECT -
CONFORT - AUDIO - DESIGN - TECNIC,
ed è dedicata a:
"Protect": "Confort":
tappetini ** , contenitore del
bagagliaio, rete per bagagli,
g r u c c i a fi s s a s u l l ' a p p o g g i a t e -
sta, battitacco delle porte in
alluminio o PVC,
allarme antintrusione, stampi-
gliatura dei vetri, antifurti per
ruote, etilometro, cofanetto di
pronto soccorso, triangolo di
segnalazione, giubbino cata-
rifrangente, sistema di rileva-
zione veicoli rubati, griglia di
protezione cani, kit per ripara-
zione provvisoria dei pneuma-
tici, catene da neve, ecc. Per il tempo libero: barre del tetto, por-
tabiciclette sul gancio traino, portabi-
ciclette per barre del tetto, portasci,
portabagagli sul tetto, rialzi e seggiolini
per bambini, tendine laterali e tendina
posteriore, appoggiagomito centrale
anteriore, contenitore per CD, conteni-
tore sotto al tavolinetto.
Gancio traino che richiede tassativa-
mente un montaggio da parte della
Rete PEUGEOT.
** Per evitare di bloccare i pedali:
- v e r i fi c a r e i l c o r r e t t o p o s i z i o n a m e n t o
e i l fi s s a g g i o d e l t a p p e t i n o ,
- n o n s o v r a p p o r r e m a i p i ù t a p p e t i n i .
SCHERMO PROTEZIONE NEVE *
Dispositivo amovibile che evita l'accu-
mulo di neve all'altezza del ventilatore
di raffreddamento del radiatore.
Montaggio
Posizionare lo schermo di protezio-
ne neve davanti alla parte bassa del
paraurti anteriore.
Premere il bordo esterno per aggan-
c i a r e l e m o l l e t t e d i fi s s a g g i o .
Non dimenticare di togliere lo
schermo di protezione neve:
- in presenza di temperature esterne superiori a 10 °C,
- in caso di traino,
- ad una velocità superiore a 120 km/h.
Smontaggio
Servendosi di un cacciavite fare
l e v a p e r s g a n c i a r e l e m o l l e t t e d i fi s -
saggio.
* Secondo il paese di destinazione.
Page 196 of 311
11
i
199
INFORMAZIONI PRATICHE
ACCESSORI
È possibile disporre di un'ampia scelta
di pezzi di ricambio originali e di acces-
sori rivolgendosi alla Rete PEUGEOT.
Questi ricambi ed accessori sono stati
collaudati ed approvati sia per la loro af-
fi d a b i l i t à c h e p e r l a l o r o s i c u r e z z a .
Sono tutti adatti a questo veicolo e sono do-
tati di una referenza e garanzia PEUGEOT.
Questa offerta della Boutique PEUGEOT
è strutturata in 5 famiglie: PROTECT -
CONFORT - AUDIO - DESIGN - TECNIC,
ed è dedicata a:
"Protect": "Confort":
tappetini ** , contenitore del
bagagliaio, rete per bagagli,
g r u c c i a fi s s a s u l l ' a p p o g g i a t e -
sta, battitacco delle porte in
alluminio o PVC,
allarme antintrusione, stampi-
gliatura dei vetri, antifurti per
ruote, etilometro, cofanetto di
pronto soccorso, triangolo di
segnalazione, giubbino cata-
rifrangente, sistema di rileva-
zione veicoli rubati, griglia di
protezione cani, kit per ripara-
zione provvisoria dei pneuma-
tici, catene da neve, ecc. Per il tempo libero: barre del tetto, por-
tabiciclette sul gancio traino, portabi-
ciclette per barre del tetto, portasci,
portabagagli sul tetto, rialzi e seggiolini
per bambini, tendine laterali e tendina
posteriore, appoggiagomito centrale
anteriore, contenitore per CD, conteni-
tore sotto al tavolinetto.
Gancio traino che richiede tassativa-
mente un montaggio da parte della
Rete PEUGEOT.
** Per evitare di bloccare i pedali:
- v e r i fi c a r e i l c o r r e t t o p o s i z i o n a m e n t o
e i l fi s s a g g i o d e l t a p p e t i n o ,
- n o n s o v r a p p o r r e m a i p i ù t a p p e t i n i .
SCHERMO PROTEZIONE NEVE *
Dispositivo amovibile che evita l'accu-
mulo di neve all'altezza del ventilatore
di raffreddamento del radiatore.
Montaggio
Posizionare lo schermo di protezio-
ne neve davanti alla parte bassa del
paraurti anteriore.
Premere il bordo esterno per aggan-
c i a r e l e m o l l e t t e d i fi s s a g g i o .
Non dimenticare di togliere lo
schermo di protezione neve:
- in presenza di temperature esterne superiori a 10 °C,
- in caso di traino,
- ad una velocità superiore a 120 km/h.
Smontaggio
Servendosi di un cacciavite fare
l e v a p e r s g a n c i a r e l e m o l l e t t e d i fi s -
saggio.
* Secondo il paese di destinazione.
Page 197 of 311
11
!
i
i
200

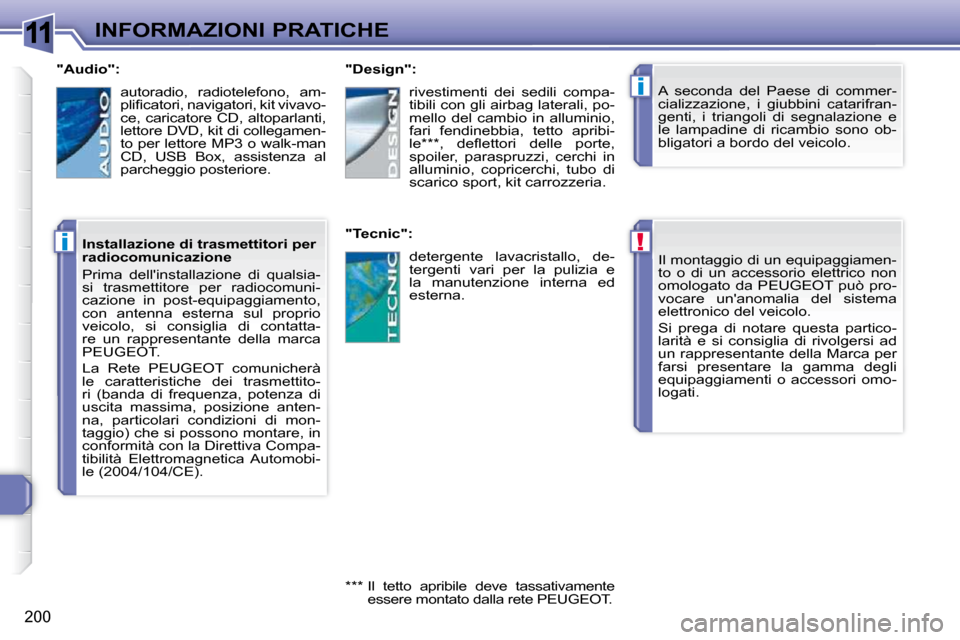

INFORMAZIONI PRATICHE Il montaggio di un equipaggiamen-
to o di un accessorio elettrico non
omologato da PEUGEOT può pro-
vocare un'anomalia del sistema
elettronico del veicolo.
Si prega di notare questa partico-
larità e si consiglia di rivolgersi ad
un rappresentante della Marca per
farsi presentare la gamma degli
equipaggiamenti o accessori omo-
logati.
A seconda del Paese di commer-
cializzazione, i giubbini catarifran-
genti, i triangoli di segnalazione e
le lampadine di ricambio sono ob-
bligatori a bordo del veicolo.
"Design":
"Tecnic": rivestimenti dei sedili compa-
tibili con gli airbag laterali, po-
mello del cambio in alluminio,
fari fendinebbia, tetto apribi-
l e * * * , d e fl e t t o r i d e l l e p o r t e ,
spoiler, paraspruzzi, cerchi in
alluminio, copricerchi, tubo di
scarico sport, kit carrozzeria.
detergente lavacristallo, de-
tergenti vari per la pulizia e
la manutenzione interna ed
esterna.
***
Il tetto apribile deve tassativamente
essere montato dalla rete PEUGEOT.
"Audio":
autoradio, radiotelefono, am-
p l i fi c a t o r i , n a v i g a t o r i , k i t v i v a v o -
ce, caricatore CD, altoparlanti,
lettore DVD, kit di collegamen-
to per lettore MP3 o walk-man
CD, USB Box, assistenza al
parcheggio posteriore.
Installazione di trasmettitori per
radiocomunicazione
Prima dell'installazione di qualsia-
si trasmettitore per radiocomuni-
cazione in post-equipaggiamento,
con antenna esterna sul proprio
veicolo, si consiglia di contatta-
re un rappresentante della marca
PEUGEOT.
La Rete PEUGEOT comunicherà
le caratteristiche dei trasmettito-
ri (banda di frequenza, potenza di
uscita massima, posizione anten-
na, particolari condizioni di mon-
taggio) che si possono montare, in
conformità con la Direttiva Compa-
tibilità Elettromagnetica Automobi-
le (2004/104/CE).
Page 198 of 311
12
201

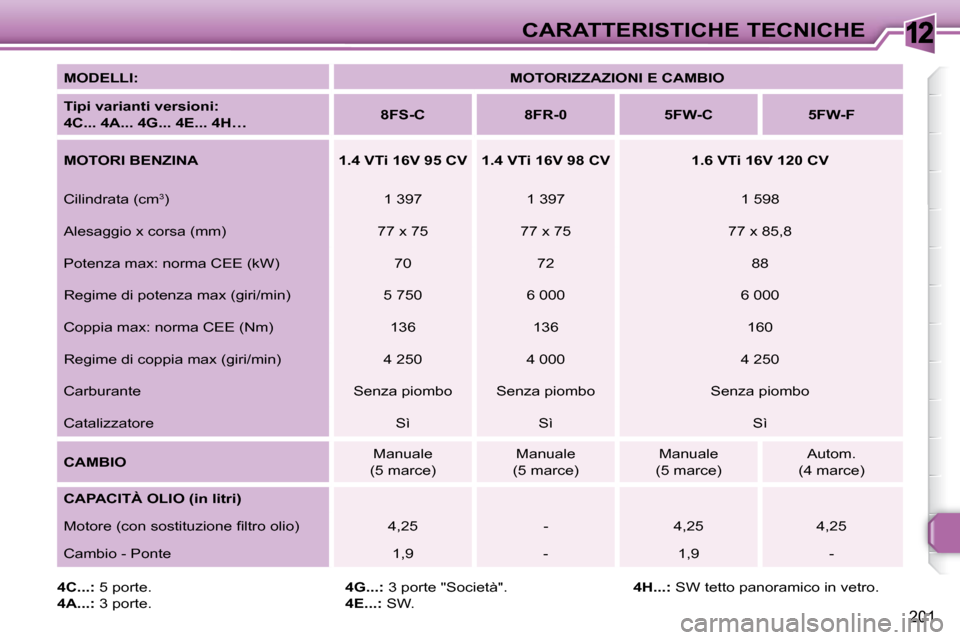

CARATTERISTICHE TECNICHE
MODELLI:
MOTORIZZAZIONI E
CAMBIO
Tipi varianti versioni:
4C... 4A... 4G... 4E ... 4H…
8FS-C 8FR-0 5FW-C 5FW-F
MOTORI BENZINA 1.4 VTi 16V 95 CV 1.4 VTi 16V 98 CV 1.6 VTi 16V 120 CV
Cilindrata (cm 3
) 1 397 1 397 1 598
Alesaggio x corsa (mm) 77 x 75 77 x 75 77 x 85,8
Potenza max: norma CEE (kW) 70 72 88
Regime di potenza max (giri/min) 5 750 6 000 6 000
Coppia max: norma CEE (Nm) 136 136 160
Regime di coppia max (giri/min) 4 250 4 000 4 250
Carburante Senza piombo Senza piombo Senza piombo
Catalizzatore Sì Sì Sì
CAMBI
O Manuale
(5 marce) Manuale
(5 marce) Manuale
(5 marce) Autom.
(4 marce)
CAPACITÀ OLIO (in litri)
M o t o r e ( c o n s o s t i t u z i o n e fi l t r o o l i o ) 4,25 - 4,25 4,25
Cambio - Ponte 1,9 - 1,9 -
4C...: 5 porte.
4A...: 3 porte.
4G...: 3 porte "Società".
4E...: SW.
4H...: SW tetto panoramico in vetro.
Page 199 of 311
12
202

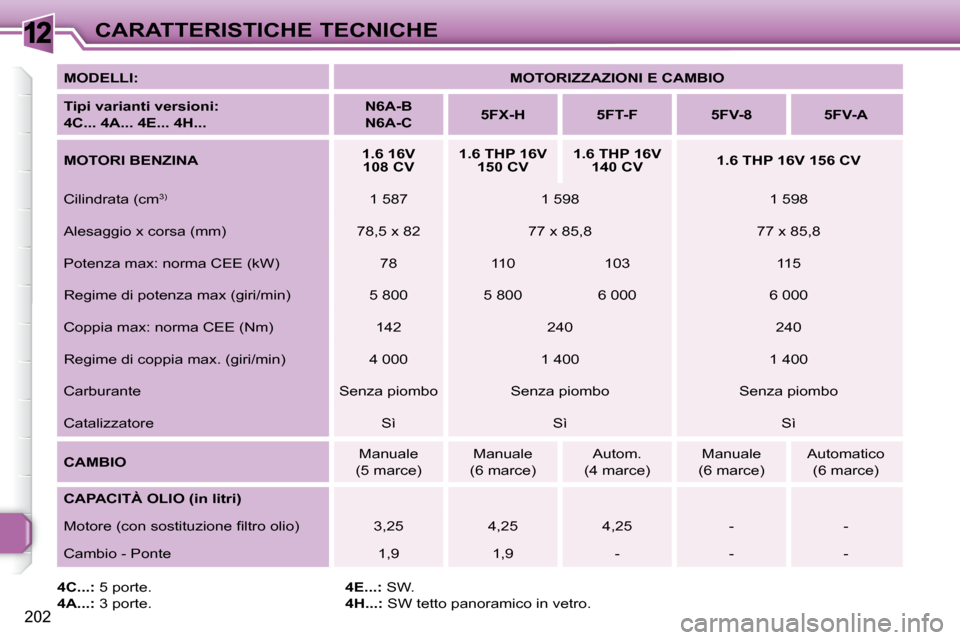

CARATTERISTICHE TECNICHE
MODELLI:
MOTORIZZAZIONI E
CAMBIO
Tipi varianti versioni:
4C... 4A... 4E... 4H...
N6A-B
N6A-C
5FX-H 5FT-F 5FV-8 5FV-A
MOTORI BENZINA
1.6 16V
108 CV
1.6 THP 16V
150 CV
1.6 THP 16V
140 CV
1.6 THP 16V 156 CV
Cilindrata (cm 3)
1 587 1 598 1 598
Alesaggio x corsa (mm) 78,5 x 82 77 x 85,8 77 x 85,8
Potenza max: norma CEE (kW) 78 110 103 115
Regime di potenza max (giri/min) 5 800 5 800 6 000 6 000
Coppia max: norma CEE (Nm) 142 240 240
Regime di coppia max. (giri/min) 4 000 1 400 1 400
Carburante Senza piombo Senza piombo Senza piombo
Catalizzatore Sì Sì Sì
CAMBI
O Manuale
(5 marce) Manuale
(6 marce) Autom.
(4 marce) Manuale
(6 marce) Automatico
(6 marce)
CAPACITÀ OLIO (in litri)
M o t o r e ( c o n s o s t i t u z i o n e fi l t r o o l i o ) 3,25 4,25 4,25 - -
Cambio - Ponte 1,9 1,9 - - -
4C...: 5 porte.
4A...: 3 porte.
4E...: SW.
4H...: SW tetto panoramico in vetro.
Page 200 of 311
12
203

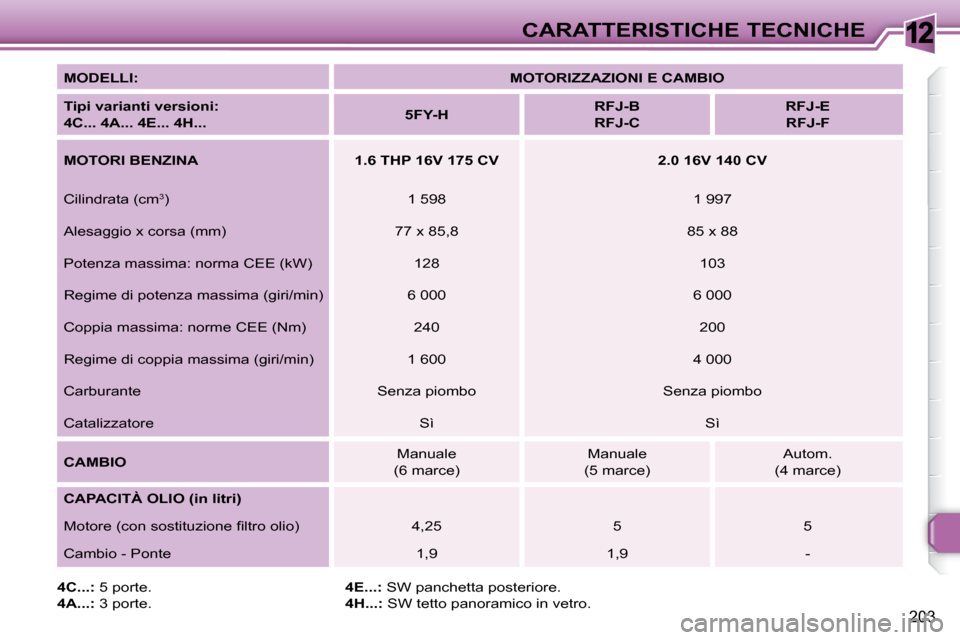

CARATTERISTICHE TECNICHE
MODELLI:
MOTORIZZAZIONI E
CAMBIO
Tipi varianti versioni:
4C... 4A... 4E... 4H...
5FY-H
RFJ-B
RFJ-C
RFJ-E
RFJ-F
MOTORI BENZINA 1.6 THP 16V 175 CV 2.0 16V 140 CV
Cilindrata (cm 3
) 1 598 1 997
Alesaggio x corsa (mm) 77 x 85,8 85 x 88
Potenza massima: norma CEE (kW) 128 103
Regime di potenza massima (giri/min) 6 000 6 000
Coppia massima: norme CEE (Nm) 240 200
Regime di coppia massima (giri/min) 1 600 4 000
Carburante Senza piombo Senza piombo
Catalizzatore Sì Sì
CAMBIO Manuale
(6 marce) Manuale
(5 marce) Autom.
(4 marce)
CAPACITÀ OLIO (in litri)
M o t o r e ( c o n s o s t i t u z i o n e fi l t r o o l i o ) 4,25 5 5
Cambio - Ponte 1,9 1,9 -
4C...: 5 porte.
4A...: 3 porte.
4E...: SW panchetta posteriore.
4H...: SW tetto panoramico in vetro.
