INFORMAZIONI PRATICHE PEUGEOT declina ogni respon-
sabilità per le spese derivanti dalla
riparazione del veicolo o per i mal-
funzionamenti risultanti dall'instal-
lazione di accessori ausiliari non
forniti, non consigliati da PEUGEOT
e non installati secondo le prescri-
zioni, in particolare quando il consu-
mo degli apparecchi supplementari
supera i 10 milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è con-
cepito per funzionare con gli equi-
paggiamenti di serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veico-
lo, rivolgersi alla rete PEUGEOT.
SOSTITUZIONE DI UN FUSIBILE
Accesso agli attrezzi
La pinzetta di estrazione e i fusibili di
ricambio sono ubicati sul retro del co-
perchio della scatola portafusibili del
cruscotto.
Per accedervi:
ruotare la vite di un quarto di giro a
sinistra,
sganciare il coperchio tirando la par-
te superiore destra,
togliere completamente il coperchio,
estrarre la pinzetta. Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e por-
vi rimedio.
Individuare il fusibile difettoso esa-
m i n a n d o l o s t a t o d e l s u o fi l a m e n t o .
Utilizzare la speciale pinzetta per
estrarre il fusibile dalla sua sede.
Sostituire sempre il fusibile difettoso
con un fusibile di uguale intensità.
V e r i fi c a r e c h e i l n u m e r o i n c i s o s u l l a
scatola, l'intensità incisa sulla parte
superiore coincidano con le tabelle
di seguito riportate.
Buono Bruciato
Page 182 of 311
11INFORMAZIONI PRATICHE
Fusibili nel cruscotto
La scatola portafusibili è collocata nella
parte inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
vedere il paragrafo "Accesso agli at-
trezzi". Tabelle dei fusibili

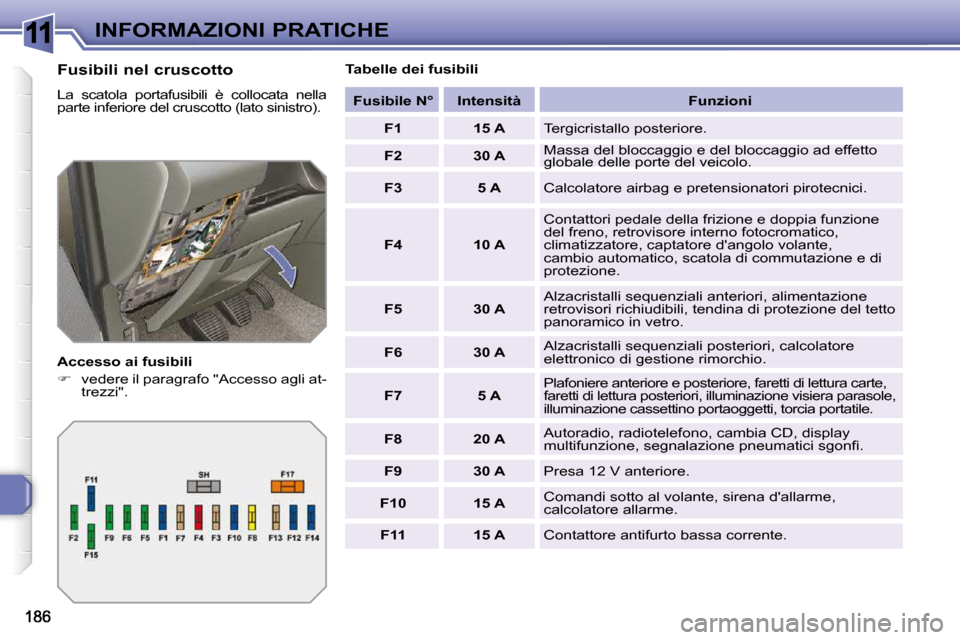

Fusibile N° Intensità Funzioni
F1 15 A Tergicristallo posteriore.
F2 30 A Massa del bloccaggio e del bloccaggio ad effetto
globale delle porte del veicolo.
F3 5 A Calcolatore airbag e pretensionatori pirotecnici.
F4 10 A Contattori pedale della frizione e doppia funzione
del freno, retrovisore interno fotocromatico,
climatizzatore, captatore d'angolo volante,
cambio automatico, scatola di commutazione e di
protezione.
F5 30 A Alzacristalli sequenziali anteriori, alimentazione
retrovisori richiudibili, tendina di protezione del tetto
panoramico in vetro.
F6 30 A Alzacristalli sequenziali posteriori, calcolatore
elettronico di gestione rimorchio.
F7 5 A Plafoniere anteriore e posteriore, faretti di lett
ura carte,
faretti di lettura posteriori, illuminazione visier a parasole,
illuminazione cassettino portaoggetti, torcia porta tile.
F8 20 A Autoradio, radiotelefono, cambia CD, display
m u l t i f u n z i o n e , s e g n a l a z i o n e p n e u m a t i c i s g o n fi .
F9 30 A Presa 12 V anteriore.
F10 15 A Comandi sotto al volante, sirena d'allarme,
calcolatore allarme.
F11 15 A Contattore antifurto bassa corrente.
Page 183 of 311
11INFORMAZIONI PRATICHE

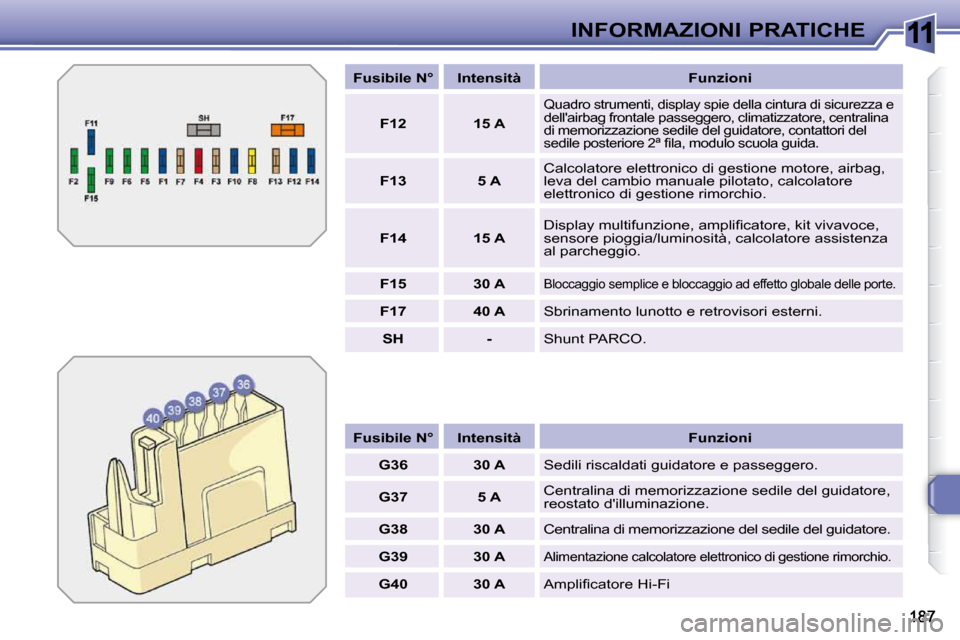

Fusibile N° Intensità Funzioni
G36 30 A Sedili riscaldati guidatore e passeggero.
G37 5 A Centralina di memorizzazione sedile del guidatore,
reostato d'illuminazione.
G38 30 A Centralina di memorizzazione del sedile del gui datore.
G39 30 A
Alimentazione calcolatore elettronico di gestione rimorchio.
G40 30 A A m p l i fi c a t o r e H i - F i
Fusibile N° Intensità Funzioni
F12 15 A
Quadro strumenti, display spie della cintura di si curezza e
dell'airbag frontale passeggero, climatizzatore, ce ntralina
di memorizzazione sedile del guidatore, contattori del
s e d i l e p o s t e r i o r e 2 ª fi l a , m o d u l o s c u o l a g u i d a .
F13 5 A Calcolatore elettronico di gestione motore, airbag,
leva del cambio manuale pilotato, calcolatore
elettronico di gestione rimorchio.
F14 15 A D i s p l a y m u l t i f u n z i o n e , a m p l i fi c a t o r e , k i t v i v a v o c e ,
sensore pioggia/luminosità, calcolatore assistenza
al parcheggio.
F15 30 A
Bloccaggio semplice e bloccaggio ad effetto global e delle porte.
F17 40 A Sbrinamento lunotto e retrovisori esterni.
SH - Shunt PARCO.
Page 184 of 311
11
188
INFORMAZIONI PRATICHE
Fusibili nel vano motore
La scatola portafusibili è collocata nel
vano motore accanto alla batteria (lato
sinistro).
Accesso ai fusibili
Sganciare il coperchio.
Sostituire il fusibile (vedere paragra-
fo corrispondente).
Una volta effettuato l'intervento, ri-
chiudere accuratamente il coper-
chio per garantire la tenuta ermetica
della scatola portafusibili. Tabella dei fusibili

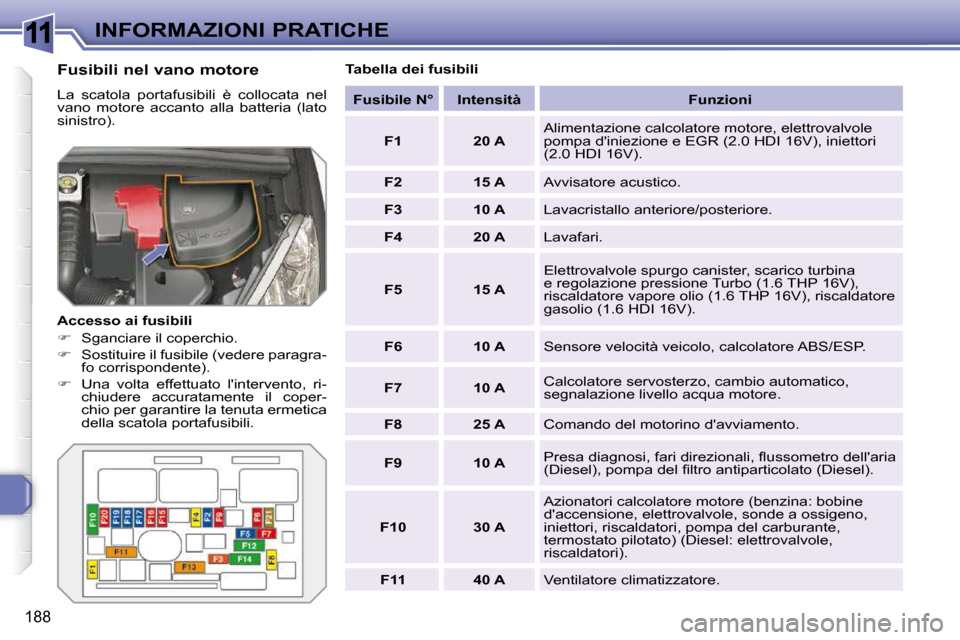

Fusibile N° Intensità Funzioni
F1 20 A Alimentazione calcolatore motore, elettrovalvole
p o m p a d ' i n i e z i o n e e E G R ( 2 . 0 H D I 1 6 V ) , i n i e t t o r i
( 2 . 0 H D I 1 6 V ) .
F2 15 A Avvisatore acustico.
F3 10 A Lavacristallo anteriore/posteriore.
F4 20 A Lavafari.
F5 15 A Elettrovalvole spurgo canister, scarico turbina
e r e g o l a z i o n e p r e s s i o n e T u r b o ( 1 . 6 T H P 1 6 V ) ,
r i s c a l d a t o r e v a p o r e o l i o ( 1 . 6 T H P 1 6 V ) , r i s c a l d a t o r e
g a s o l i o ( 1 . 6 H D I 1 6 V ) .
F6 10 A Sensore velocità veicolo, calcolatore ABS/ESP.
F7 10 A Calcolatore servosterzo, cambio automatico,
segnalazione livello acqua motore.
F8 25 A Comando del motorino d'avviamento.
F9 10 A P r e s a d i a g n o s i , f a r i d i r e z i o n a l i , fl u s s o m e t r o d e l l ' a r i a
( D i e s e l ) , p o m p a d e l fi l t r o a n t i p a r t i c o l a t o ( D i e s e l ) .
F10 30 A Azionatori calcolatore motore (benzina: bobine
d'accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, pompa del carburante,
termostato pilotato) (Diesel: elettrovalvole,
riscaldatori).
F11 40 A Ventilatore climatizzatore.
Page 185 of 311
11
189
INFORMAZIONI PRATICHE

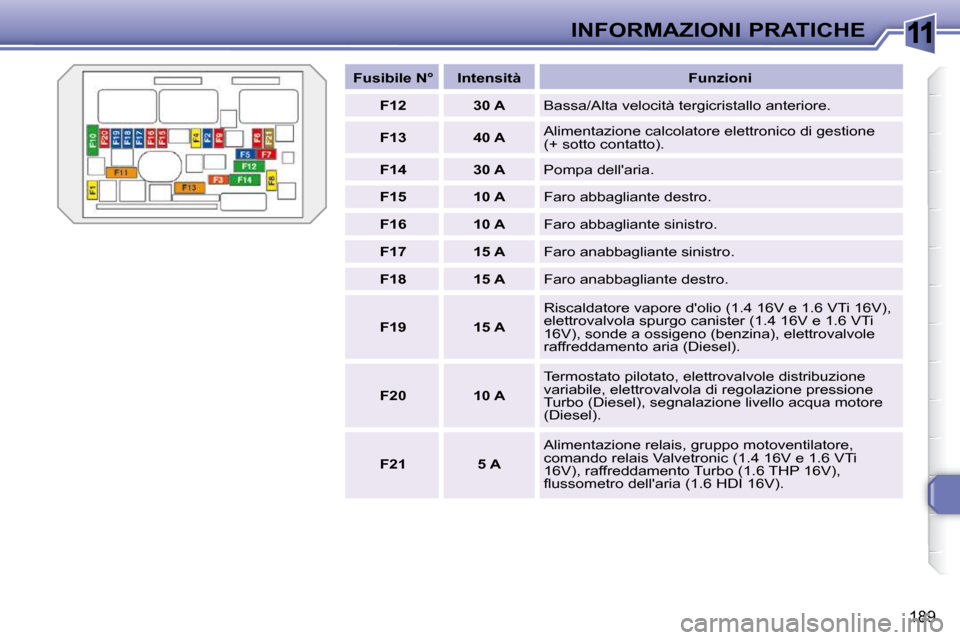

Fusibile N° Intensità Funzioni
F12 30 A Bassa/Alta velocità tergicristallo anteriore.
F13 40 A Alimentazione calcolatore elettronico di gestione
(+ sotto contatto).
F14 30 A Pompa dell'aria.
F15 10 A Faro abbagliante destro.
F16 10 A Faro abbagliante sinistro.
F17 15 A Faro anabbagliante sinistro.
F18 15 A Faro anabbagliante destro.
F19 15 A Riscaldatore vapore d'olio (1.4 16V e 1.6 VTi 16V),
elettrovalvola spurgo canister (1.4 16V e 1.6 VTi
16V), sonde a ossigeno (benzina), elettrovalvole
raffreddamento aria (Diesel).
F20 10 A Termostato pilotato, elettrovalvole distribuzione
variabile, elettrovalvola di regolazione pressione
Turbo (Diesel), segnalazione livello acqua motore
(Diesel).
F21 5 A Alimentazione relais, gruppo motoventilatore,
comando relais Valvetronic (1.4 16V e 1.6 VTi
1 6 V ) , r a f f r e d d a m e n t o T u r b o ( 1 . 6 T H P 1 6 V ) ,
fl u s s o m e t r o d e l l ' a r i a ( 1 . 6 H D I 1 6 V ) .
Page 186 of 311
11
190

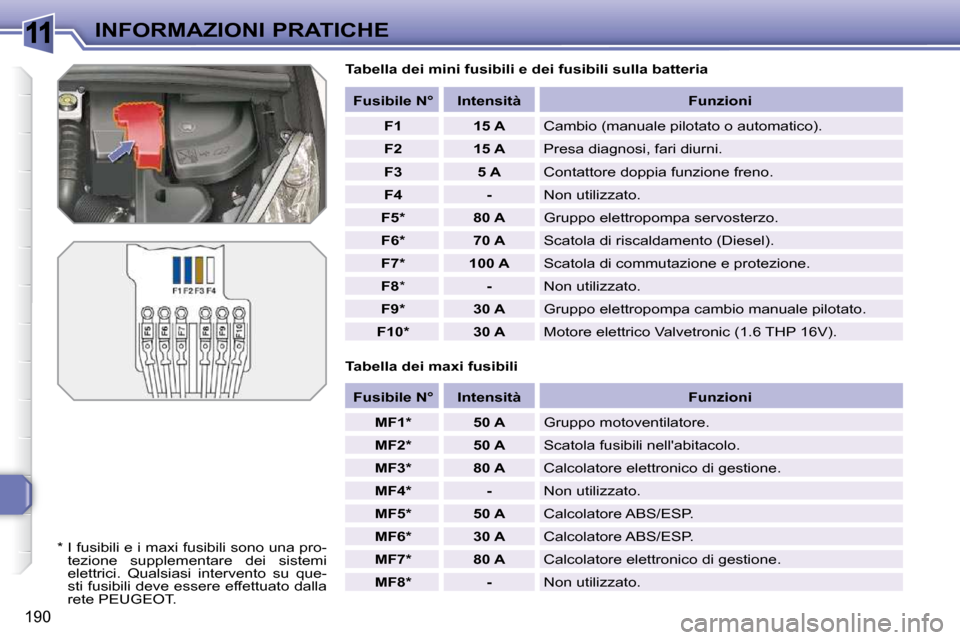

INFORMAZIONI PRATICHE Tabella dei mini fusibili e dei fusibili sulla batter ia
Tabella dei maxi fusibili
Fusibile N° Intensità Funzioni
F1 15 A Cambio (manuale pilotato o automatico).
F2 15 A Presa diagnosi, fari diurni.
F3 5 A Contattore doppia funzione freno.
F4 - Non utilizzato.
F5 * 80 A Gruppo elettropompa servosterzo.
F6 * 70 A Scatola di riscaldamento (Diesel).
F7 * 100 A Scatola di commutazione e protezione.
F8 * - Non utilizzato.
F9 * 30 A Gruppo elettropompa cambio manuale pilotato.
F10 * 30 A M o t o r e e l e t t r i c o V a l v e t r o n i c ( 1 . 6 T H P 1 6 V ) .
Fusibile N° Intensità Funzioni
MF1 * 50 A Gruppo motoventilatore.
MF2 * 50 A Scatola fusibili nell'abitacolo.
MF3 * 80 A Calcolatore elettronico di gestione.
MF4 * - Non utilizzato.
MF5 * 50 A Calcolatore ABS/ESP.
MF6 * 30 A Calcolatore ABS/ESP.
MF7 * 80 A Calcolatore elettronico di gestione.
MF8 * - Non utilizzato.
* I fusibili e i maxi fusibili sono una pro-
tezione supplementare dei sistemi
elettrici. Qualsiasi intervento su que-
sti fusibili deve essere effettuato dalla
rete PEUGEOT.
Page 187 of 311
11
191
INFORMAZIONI PRATICHE
Tabella dei maxi fusibili **
Tabella dei mini fusibili e dei fusibili sulla batter
ia **
* I fusibili e i maxi fusibili sono una pro- tezione supplementare dei sistemi
elettrici. Qualsiasi intervento su que-
sti tipi di fusibili deve essere effettuata
dalla rete PEUGEOT.
** Nel corso dell'anno.

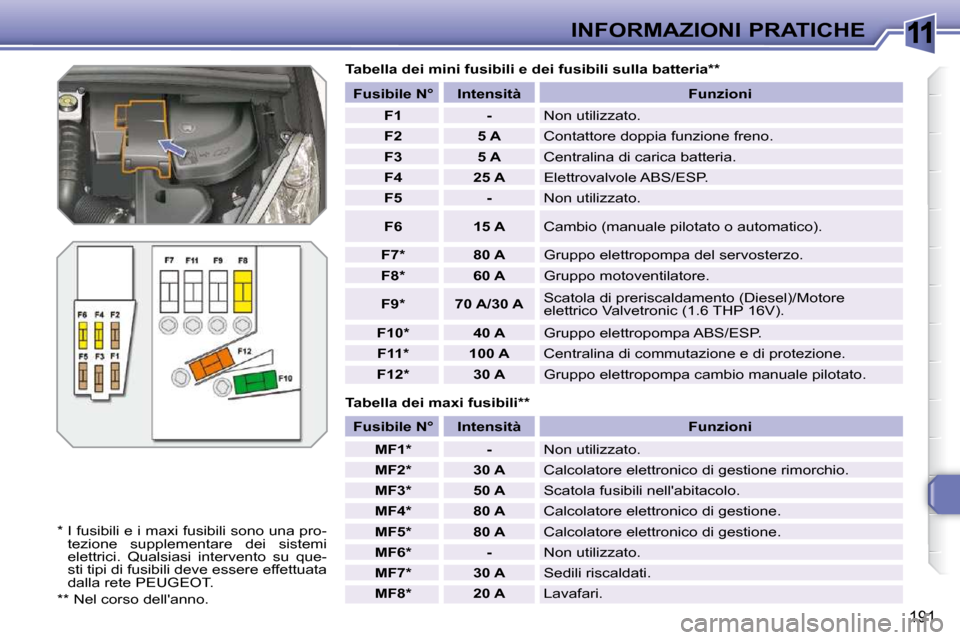

Fusibile N° Intensità Funzioni
F1 - Non utilizzato.
F2 5 A Contattore doppia funzione freno.
F3 5 A Centralina di carica batteria.
F4 25 A Elettrovalvole ABS/ESP.
F5 - Non utilizzato.
F6 15 A Cambio (manuale pilotato o automatico).
F7 * 80 A Gruppo elettropompa del servosterzo.
F8 * 60 A Gruppo motoventilatore.
F9 * 70 A/30 A Scatola di preriscaldamento (Diesel)/Motore
e l e t t r i c o V a l v e t r o n i c ( 1 . 6 T H P 1 6 V ) .
F10 * 40 A Gruppo elettropompa ABS/ESP.
F11 * 100 A Centralina di commutazione e di protezione.
F12 * 30 A Gruppo elettropompa cambio manuale pilotato.
Fusibile N° Intensità Funzioni
MF1 * - Non utilizzato.
MF2 * 30 A Calcolatore elettronico di gestione rimorchio.
MF3 * 50 A Scatola fusibili nell'abitacolo.
MF4 * 80 A Calcolatore elettronico di gestione.
MF5 * 80 A Calcolatore elettronico di gestione.
MF6 * - Non utilizzato.
MF7 * 30 A Sedili riscaldati.
MF8 * 20 A Lavafari.
Page 188 of 311
11
i
192
INFORMAZIONI PRATICHE

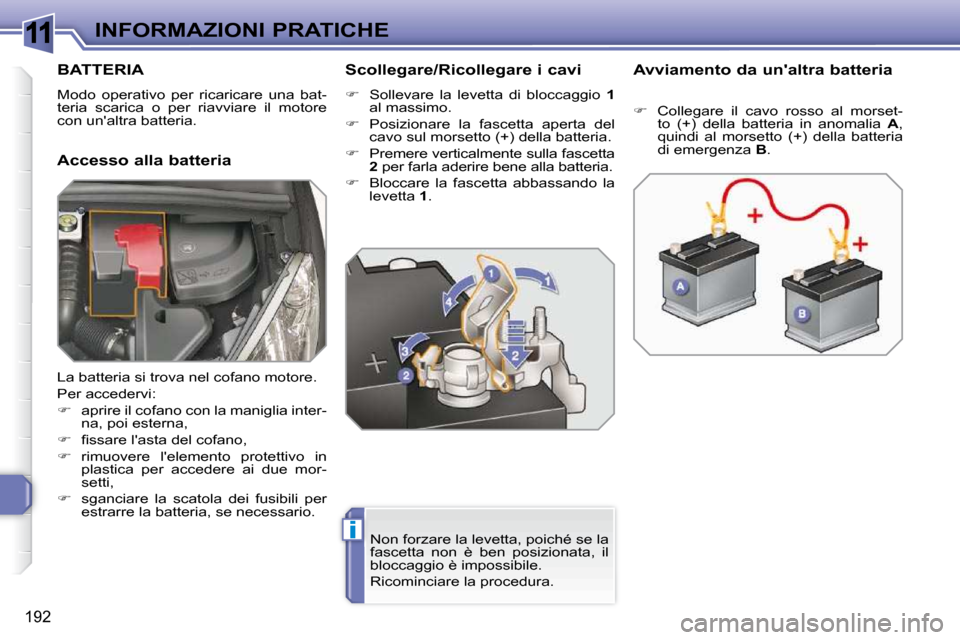

BATTERIA
Modo operativo per ricaricare una bat-
teria scarica o per riavviare il motore
con un'altra batteria.
Accesso alla batteria Scollegare/Ricollegare i cavi
Sollevare la levetta di bloccaggio 1
al massimo.
Posizionare la fascetta aperta del
cavo sul morsetto (+) della batteria.
Premere verticalmente sulla fascetta
2 per farla aderire bene alla batteria.
Bloccare la fascetta abbassando la
levetta 1 . Avviamento da un'altra batteria
Non forzare la levetta, poiché se la
fascetta non è ben posizionata, il
bloccaggio è impossibile.
Ricominciare la procedura.
Collegare il cavo rosso al morset-
to (+) della batteria in anomalia A ,
quindi al morsetto (+) della batteria
di emergenza B .
La batteria si trova nel cofano motore.
Per accedervi:
aprire il cofano con la maniglia inter-
na, poi esterna,
fi s s a r e l ' a s t a d e l c o f a n o ,
rimuovere l'elemento protettivo in
plastica per accedere ai due mor-
setti,
sganciare la scatola dei fusibili per
estrarre la batteria, se necessario.
Page 189 of 311

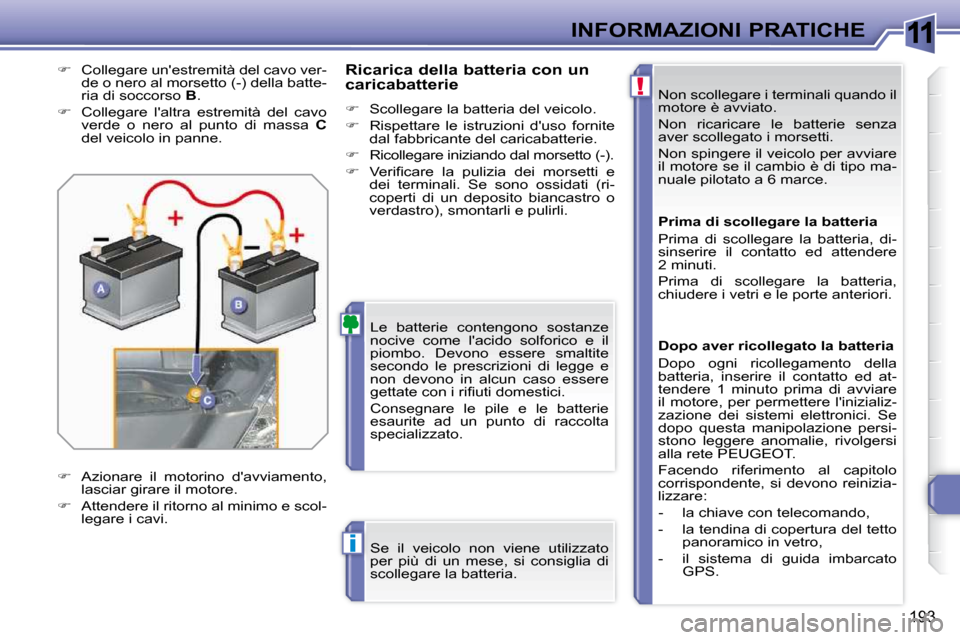

11
!
i
193
INFORMAZIONI PRATICHE Non scollegare i terminali quando il
motore è avviato.
Non ricaricare le batterie senza
aver scollegato i morsetti.
Non spingere il veicolo per avviare
il motore se il cambio è di tipo ma-
nuale pilotato a 6 marce.
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
g e t t a t e c o n i r i fi u t i d o m e s t i c i .
Consegnare le pile e le batterie
esaurite ad un punto di raccolta
specializzato.
Se il veicolo non viene utilizzato
p e r p i ù d i u n m e s e , s i c o n s i g l i a d i
scollegare la batteria. Prima di scollegare la batteria
Prima di scollegare la batteria, di-
sinserire il contatto ed attendere
2 minuti.
Prima di scollegare la batteria,
chiudere i vetri e le porte anteriori.
Dopo aver ricollegato la batteria
Dopo ogni ricollegamento della
batteria, inserire il contatto ed at-
tendere 1 minuto prima di avviare
il motore, per permettere l'inizializ-
zazione dei sistemi elettronici. Se
dopo questa manipolazione persi-
stono leggere anomalie, rivolgersi
alla rete PEUGEOT.
Facendo riferimento al capitolo
corrispondente, si devono reinizia-
lizzare:
- la chiave con telecomando,
- la tendina di copertura del tetto
panoramico in vetro,
- il sistema di guida imbarcato GPS.
Ricarica della batteria con un
caricabatterie
Scollegare la batteria del veicolo.
Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatterie.
Ricollegare iniziando dal morsetto (-).
V e r i fi c a r e l a p u l i z i a d e i m o r s e t t i e
dei terminali. Se sono ossidati (ri-
coperti di un deposito biancastro o
verdastro), smontarli e pulirli.
Collegare un'estremità del cavo ver-
de o nero al morsetto (-) della batte-
ria di soccorso B .
Collegare l'altra estremità del cavo
verde o nero al punto di massa C
del veicolo in panne.
Azionare il motorino d'avviamento,
lasciar girare il motore.
Attendere il ritorno al minimo e scol-
legare i cavi.
Page 190 of 311

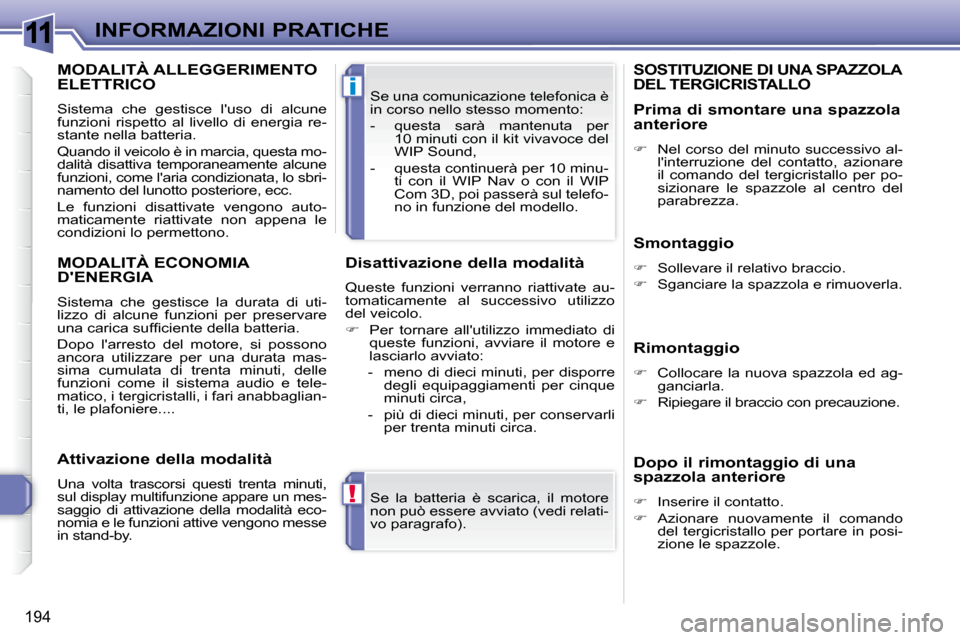

11
!
i
194
INFORMAZIONI PRATICHE Se la batteria è scarica, il motore
non può essere avviato (vedi relati-
vo paragrafo).
Se una comunicazione telefonica è
in corso nello stesso momento:
- questa sarà mantenuta per
10 minuti con il kit vivavoce del
WIP Sound,
- questa continuerà per 10 minu- ti con il WIP Nav o con il WIP
Com 3D, poi passerà sul telefo-
no in funzione del modello.
MODALITÀ ECONOMIA D'ENERGIA
Sistema che gestisce la durata di uti-
lizzo di alcune funzioni per preservare
u n a c a r i c a s u f fi c i e n t e d e l l a b a t t e r i a .
Dopo l'arresto del motore, si possono
ancora utilizzare per una durata mas-
sima cumulata di trenta minuti, delle
funzioni come il sistema audio e tele-
matico, i tergicristalli, i fari anabbaglian-
ti, le plafoniere.... Disattivazione della modalità
Queste funzioni verranno riattivate au-
tomaticamente al successivo utilizzo
del veicolo.
Per tornare all'utilizzo immediato di
queste funzioni, avviare il motore e
lasciarlo avviato:
- meno di dieci minuti, per disporre degli equipaggiamenti per cinque
minuti circa,
- p i ù d i d i e c i m i n u t i , p e r c o n s e r v a r l i per trenta minuti circa.
Attivazione della modalità
Una volta trascorsi questi trenta minuti,
sul display multifunzione appare un mes-
saggio di attivazione della modalità eco-
nomia e le funzioni attive vengono messe
in stand-by.
SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO
Smontaggio
Sollevare il relativo braccio.
Sganciare la spazzola e rimuoverla.
Rimontaggio
Collocare la nuova spazzola ed ag-
ganciarla.
Ripiegare il braccio con precauzione.
Prima di smontare una spazzola
anteriore
Nel corso del minuto successivo al-
l'interruzione del contatto, azionare
il comando del tergicristallo per po-
sizionare le spazzole al centro del
parabrezza.
Dopo il rimontaggio di una
spazzola anteriore
Inserire il contatto.
Azionare nuovamente il comando
del tergicristallo per portare in posi-
zione le spazzole.
MODALITÀ ALLEGGERIMENTO ELETTRICO
Sistema che gestisce l'uso di alcune
funzioni rispetto al livello di energia re-
stante nella batteria.
Quando il veicolo è in marcia, questa mo-
dalità disattiva temporaneamente alcune
funzioni, come l'aria condizionata, lo sbri-
namento del lunotto posteriore, ecc.
Le funzioni disattivate vengono auto-
maticamente riattivate non appena le
condizioni lo permettono.
