Page 171 of 311
11
ii
175
INFORMAZIONI PRATICHE
S e g n a l a z i o n e p n e u m a t i c i s g o n fi
La ruota di scorta non possiede
sensori. La riparazione della ruota
forata deve essere effettuata dalla

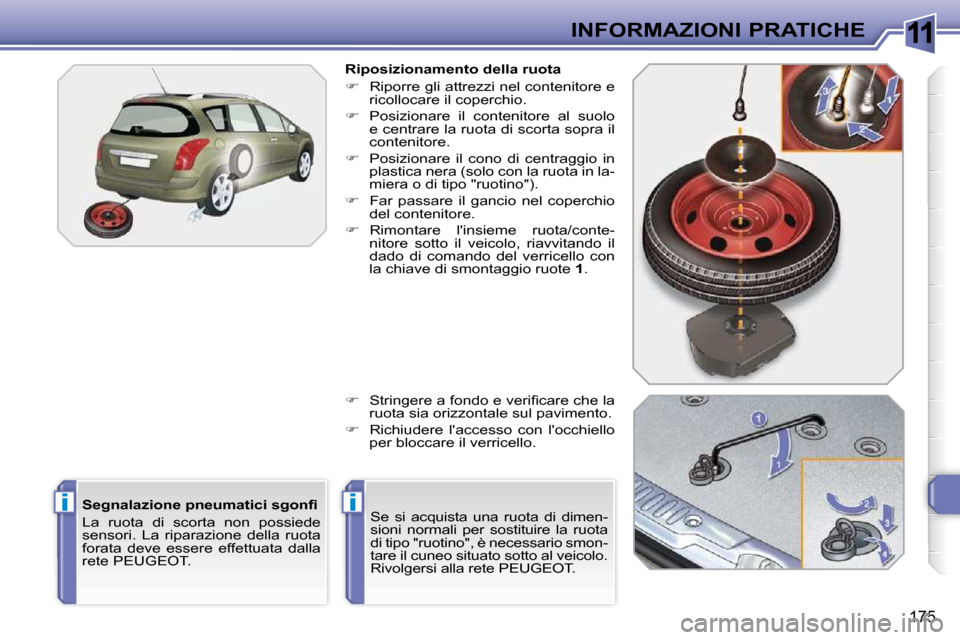

rete PEUGEOT. Riposizionamento della ruota
Riporre gli attrezzi nel contenitore e
ricollocare il coperchio.
Posizionare il contenitore al suolo
e centrare la ruota di scorta sopra il
contenitore.
Posizionare il cono di centraggio in
plastica nera (solo con la ruota in la-
miera o di tipo "ruotino").
Far passare il gancio nel coperchio
del contenitore.
Rimontare l'insieme ruota/conte-
nitore sotto il veicolo, riavvitando il
dado di comando del verricello con
la chiave di smontaggio ruote 1 .
S t r i n g e r e a f o n d o e v e r i fi c a r e c h e l a
ruota sia orizzontale sul pavimento.
Richiudere l'accesso con l'occhiello
per bloccare il verricello.
Se si acquista una ruota di dimen-
sioni normali per sostituire la ruota
di tipo "ruotino", è necessario smon-
tare il cuneo situato sotto al veicolo.
Rivolgersi alla rete PEUGEOT.
Page 172 of 311
11
i
176
INFORMAZIONI PRATICHE
Parcheggio del veicolo
Immobilizzare il veicolo in modo
d a n o n i n t r a l c i a r e i l t r a f fi c o : i l s u o l o
deve essere orizzontale, stabile e
non scivoloso.
Inserire il freno di stazionamento,
disinserire il contatto ed inserire la
prima marcia * , in modo da blocca-
re le ruote.
Se necessario, sistemare un cuneo
sotto la ruota diagonalmente oppo-
sta a quella da sostituire.
V e r i fi c a r e c h e i p a s s e g g e r i s i a n o
usciti dal veicolo e che si trovino in
una zona sicura.
Non sdraiarsi mai sotto ad un vei-
colo sollevato solo con il cric; utiliz-
z a r e u n s u p p o r t o s p e c i fi c o .

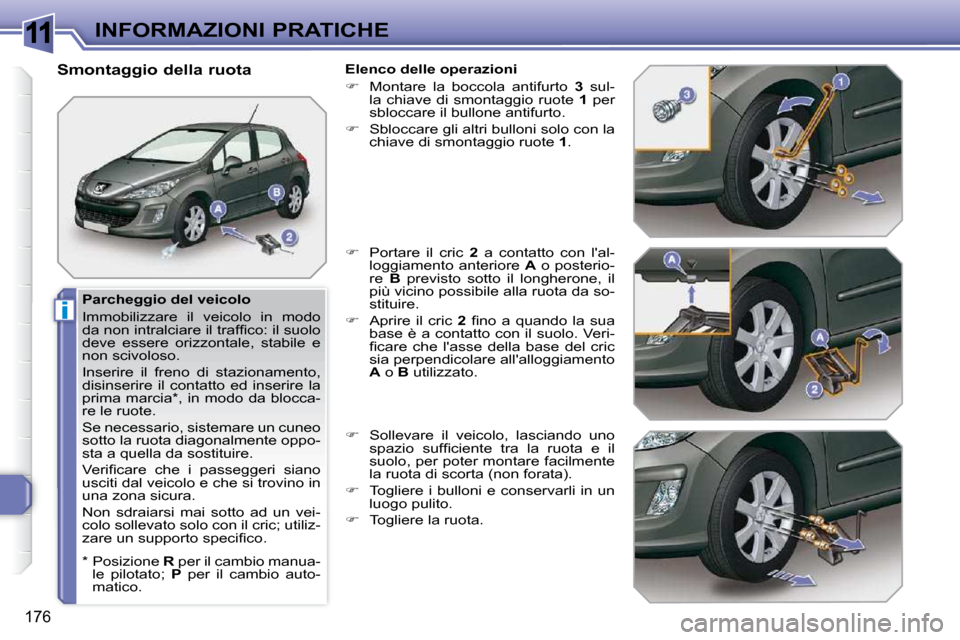

Smontaggio della ruota
Elenco delle operazioni
Montare la boccola antifurto 3 sul-
la chiave di smontaggio ruote 1 per
sbloccare il bullone antifurto.
Sbloccare gli altri bulloni solo con la
chiave di smontaggio ruote 1 .
Portare il cric 2 a contatto con l'al-
loggiamento anteriore A o posterio-
re B previsto sotto il longherone, il
p i ù v i c i n o p o s s i b i l e a l l a r u o t a d a s o -
stituire.
Aprire il cric 2 fi n o a q u a n d o l a s u a
base è a contatto con il suolo. Veri-
fi c a r e c h e l ' a s s e d e l l a b a s e d e l c r i c
sia perpendicolare all'alloggiamento
A o B utilizzato.
Sollevare il veicolo, lasciando uno
s p a z i o s u f fi c i e n t e t r a l a r u o t a e i l
suolo, per poter montare facilmente
la ruota di scorta (non forata).
Togliere i bulloni e conservarli in un
luogo pulito.
Togliere la ruota.
* Posizione R per il cambio manua-
le pilotato; P per il cambio auto-
matico.
Page 173 of 311
11
i
177
INFORMAZIONI PRATICHE
Dopo la sostituzione di una
ruota
Per riporre correttamente la ruota
forata nel bagagliaio, togliere l'ele-
mento protettivo centrale.
Se si utilizza la ruota di scorta di
tipo "ruotino", non superare la velo-
cità di 80 Km orari.
F a r c o n t r o l l a r e a l p i ù p r e s t o i l s e r -
raggio dei bulloni e la pressio-
ne della ruota di scorta dalla rete
PEUGEOT.
Far riparare la ruota forata e ricollo-
carla subito sul veicolo.

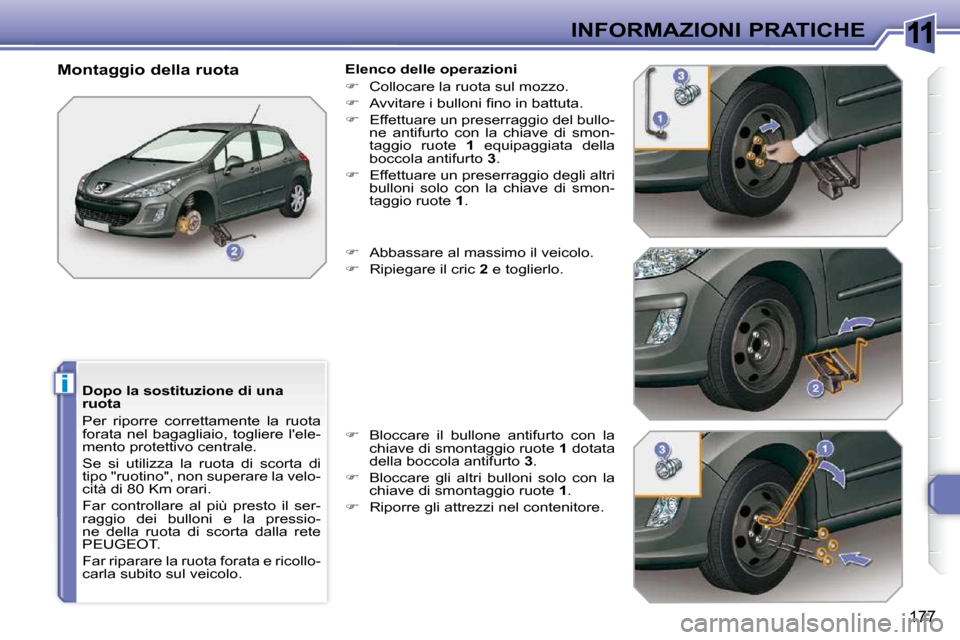

Montaggio della ruota
Elenco delle operazioni
Collocare la ruota sul mozzo.
A v v i t a r e i b u l l o n i fi n o i n b a t t u t a .
Effettuare un preserraggio del bullo-
ne antifurto con la chiave di smon-
taggio ruote 1 equipaggiata della
boccola antifurto 3 .
Effettuare un preserraggio degli altri
bulloni solo con la chiave di smon-
taggio ruote 1 .
Abbassare al massimo il veicolo.
Ripiegare il cric 2 e toglierlo.
Bloccare il bullone antifurto con la
chiave di smontaggio ruote 1 dotata
della boccola antifurto 3 .
Bloccare gli altri bulloni solo con la
chiave di smontaggio ruote 1 .
Riporre gli attrezzi nel contenitore.
Page 174 of 311
11
!
!
!
178
INFORMAZIONI PRATICHE Rischio di folgorazione
La sostituzione di una lampada allo
xeno (D1S-35W) deve essere ef-
fettuata dalla rete PEUGEOT.

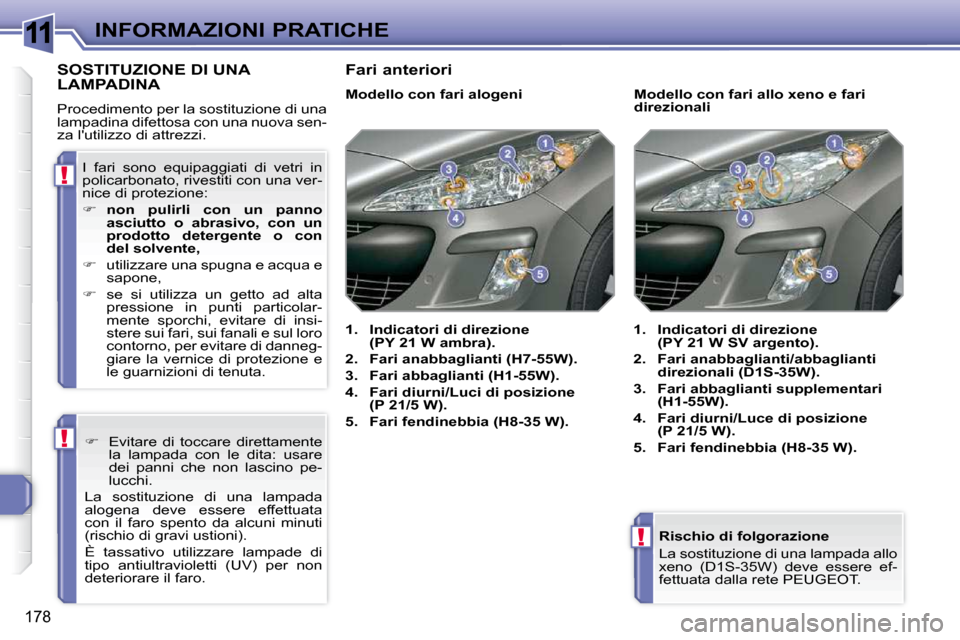

SOSTITUZIONE DI UNA LAMPADINA
Procedimento per la sostituzione di una
lampadina difettosa con una nuova sen-
za l'utilizzo di attrezzi. Modello con fari alogeni
1. Indicatori di direzione
(PY 21 W ambra).
2. Fari
anabbaglianti (H7-55W).
3. Fari
abbaglianti (H1-55W).
4. Fari
diurni
/Luci di posizione
(P 21/5 W).
5. Fari
fendinebbia
(H8-35 W).
1. Indicatori di direzione
(PY 21 W SV argento).
2. Fari anabbaglianti/abbaglianti
direzionali (D1S-35W).
3. Fari abbaglianti supplementari
(H1-55W).
4. Fari
diurni
/
Luce di posizione
(P 21/5 W).
5. Fari fendinebbia (H8-35 W).
Modello con fari allo xe
no e fari
direzionali
I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una ver-
nice di protezione:
non
pulirli con un panno
asciutto o abrasivo, con un
prodotto detergente o con
del solvente,
utilizzare una spugna e acqua e
sapone,
se si utilizza un getto ad alta
pressione in punti particolar-
mente sporchi, evitare di insi-
stere sui fari, sui fanali e sul loro
contorno, per evitare di danneg-
giare la vernice di protezione e
le guarnizioni di tenuta.
Evitare di toccare direttamente
la lampada con le dita: usare
dei panni che non lascino pe-
lucchi.
La sostituzione di una lampada
alogena deve essere effettuata
con il faro spento da alcuni minuti
(rischio di gravi ustioni).
È tassativo utilizzare lampade di
tipo antiultravioletti (UV) per non
deteriorare il faro. Fari anteriori
Page 175 of 311
11
i
!
179
INFORMAZIONI PRATICHE

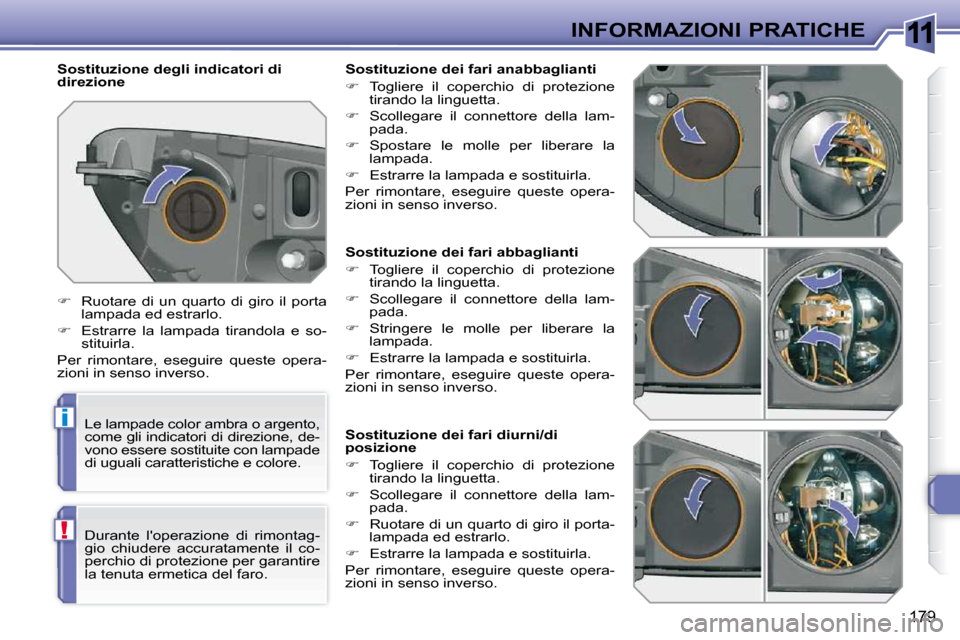

Sostituzione dei fari abbaglianti
Togliere il coperchio di protezione
tirando la linguetta.
Scollegare il connettore della lam-
pada.
Stringere le molle per liberare la
lampada.
Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Sostituzione dei fari diurni/di
posizione
Togliere il coperchio di protezione
tirando la linguetta.
Scollegare il connettore della lam-
pada.
Ruotare di un quarto di giro il porta-
lampada ed estrarlo.
Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Sostituzione dei fari anabbaglianti
Togliere il coperchio di protezione
tirando la linguetta.
Scollegare il connettore della lam-
pada.
Spostare le molle per liberare la
lampada.
Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Sostituzione degli indicatori di
direzione
Ruotare di un quarto di giro il porta
lampada ed estrarlo.
Estrarre la lampada tirandola e so-
stituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Le lampade color ambra o argento,
come gli indicatori di direzione, de-
vono essere sostituite con lampade
di uguali caratteristiche e colore.
Durante l'operazione di rimontag-
gio chiudere accuratamente il co-
perchio di protezione per garantire
la tenuta ermetica del faro.
Page 176 of 311
11
180

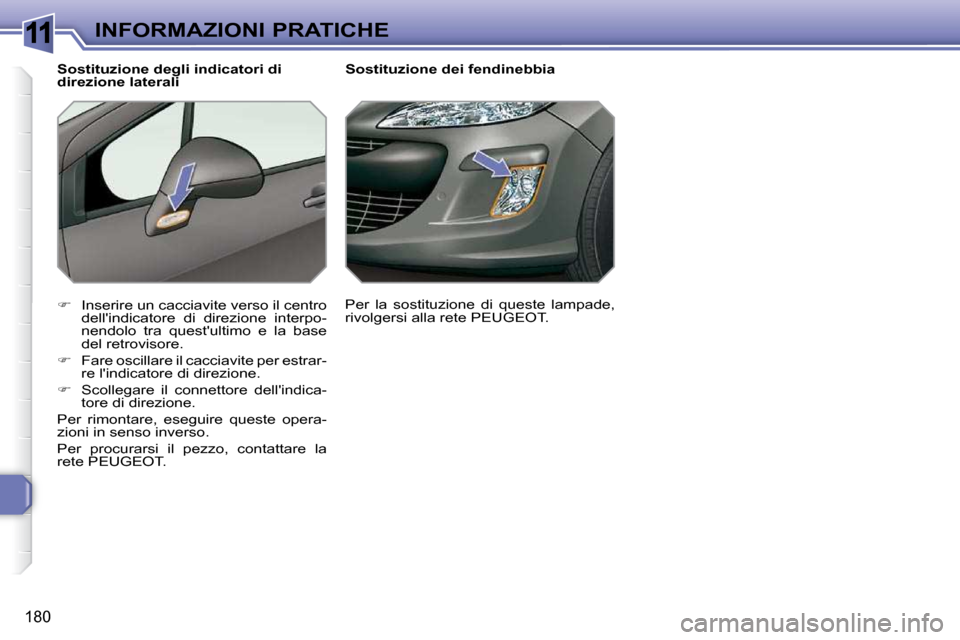

INFORMAZIONI PRATICHE Sostituzione dei fendinebbia
Inserire un cacciavite verso il centro
dell'indicatore di direzione interpo-
nendolo tra quest'ultimo e la base
del retrovisore.
Fare oscillare il cacciavite per estrar-
re l'indicatore di direzione.
Scollegare il connettore dell'indica-
tore di direzione.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Per procurarsi il pezzo, contattare la
rete PEUGEOT.
Sostituzione degli indicatori di
direzione laterali
Per la sostituzione di queste lampade,
rivolgersi alla rete PEUGEOT.
Page 177 of 311
11
i
181
INFORMAZIONI PRATICHE

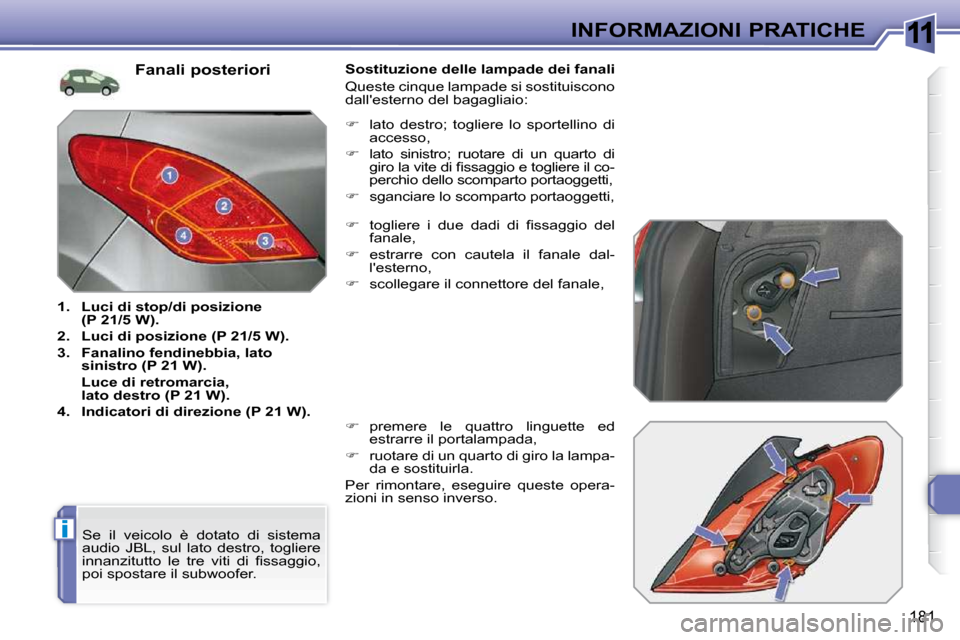

Fanali posteriori
1. Luci di stop/di posizione
(P 21/5 W).
2. Luci di posizione (P 21/5 W).
3. Fanalino fendinebbia
, lato
sinistro (P 21 W).
Luce di retromarcia,
lato destro (P 21 W).
4. Indicatori di direzione (P 21 W). Sostituzione delle lampade dei fanali
Queste cinque lampade si sostituiscono
dall'esterno del bagagliaio:
t o g l i e r e i d u e d a d i d i fi s s a g g i o d e l
fanale,
estrarre con cautela il fanale dal-
l'esterno,
scollegare il connettore del fanale,
premere le quattro linguette ed
estrarre il portalampada,
ruotare di un quarto di giro la lampa-
da e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Se il veicolo è dotato di sistema
audio JBL, sul lato destro, togliere
i n n a n z i t u t t o l e t r e v i t i d i fi s s a g g i o ,
poi spostare il subwoofer.
lato destro; togliere lo sportellino di
accesso,
lato sinistro; ruotare di un quarto di
g i r o l a v i t e d i fi s s a g g i o e t o g l i e r e i l c o -
perchio dello scomparto portaoggetti,
sganciare lo scomparto portaoggetti,
Page 178 of 311
11
182
INFORMAZIONI PRATICHE

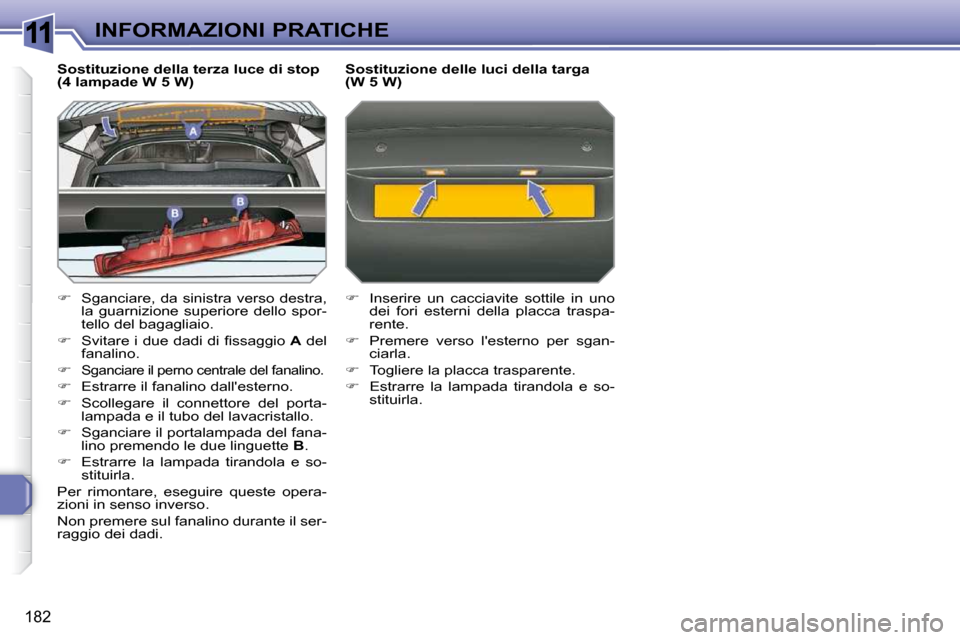

Sostituzione della terza luce di stop
(4 lampade W 5 W)
Sganciare, da sinistra verso destra,
la guarnizione superiore dello spor-
tello del bagagliaio.
S v i t a r e i d u e d a d i d i fi s s a g g i o A del
fanalino.
Sganciare il perno centrale del fanalino.
Estrarre il fanalino dall'esterno.
Scollegare il connettore del porta-
lampada e il tubo del lavacristallo.
Sganciare il portalampada del fana-
lino premendo le due linguette B .
Estrarre la lampada tirandola e so-
stituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Non premere sul fanalino durante il ser-
raggio dei dadi. Sostituzione delle luci della targa
(W 5 W)
Inserire un cacciavite sottile in uno
dei fori esterni della placca traspa-
rente.
Premere verso l'esterno per sgan-
ciarla.
Togliere la placca trasparente.
Estrarre la lampada tirandola e so-
stituirla.
Page 179 of 311
11
183
INFORMAZIONI PRATICHE

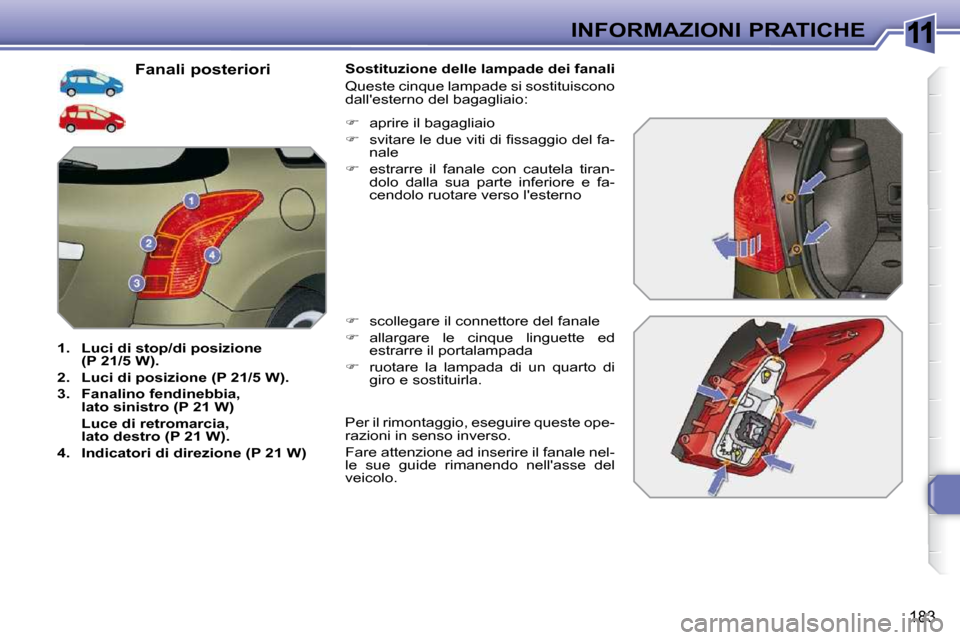

Fanali posteriori
1. Luci di stop/di posizione
(P 21/5 W).
2. Luci di posizione (P 21/5 W).
3. Fanalino fendinebbia
,
lato sinistro (P 21 W)
Luce di retromarcia,
lato destro (P 21 W).
4. Indicatori di direzione (P 21 W) Sostituzione delle lampade dei fanali
Queste cinque lampade si sostituiscono
dall'esterno del bagagliaio:
scollegare il connettore del fanale
allargare le cinque linguette ed
estrarre il portalampada
ruotare la lampada di un quarto di
giro e sostituirla.
aprire il bagagliaio
s v i t a r e l e d u e v i t i d i fi s s a g g i o d e l f a -
nale
estrarre il fanale con cautela tiran-
dolo dalla sua parte inferiore e fa-
cendolo ruotare verso l'esterno
Per il rimontaggio, eseguire queste ope-
razioni in senso inverso.
Fare attenzione ad inserire il fanale nel-
le sue guide rimanendo nell'asse del
veicolo.
Page 180 of 311
11
184
INFORMAZIONI PRATICHE

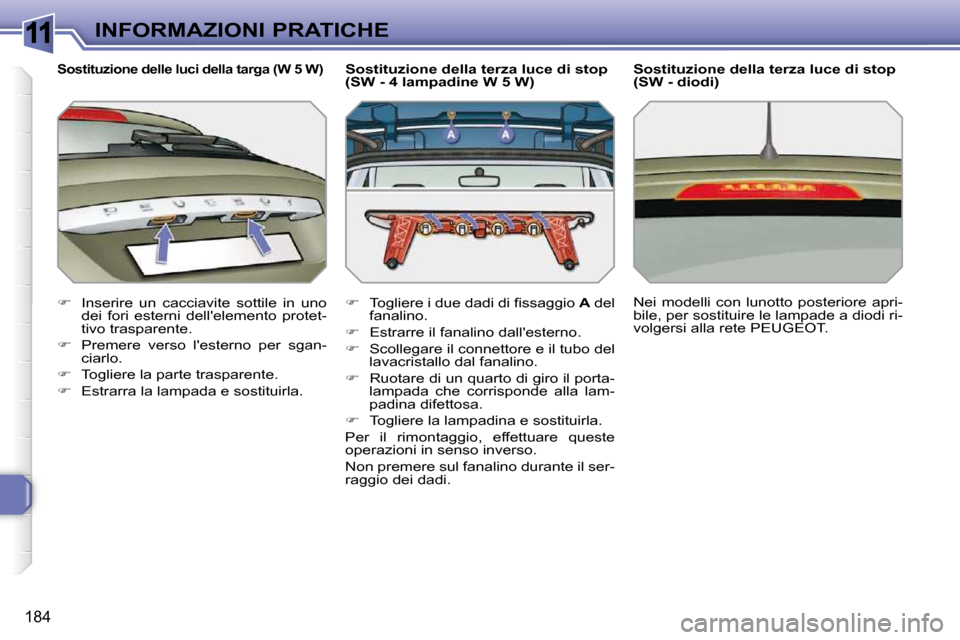

Sostituzione delle luci della targa (W 5 W)
Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento protet-
tivo trasparente.
Premere verso l'esterno per sgan-
ciarlo.
Togliere la parte trasparente.
Estrarra la lampada e sostituirla.
T o g l i e r e i d u e d a d i d i fi s s a g g i o A del
fanalino.
Estrarre il fanalino dall'esterno.
Scollegare il connettore e il tubo del
lavacristallo dal fanalino.
Ruotare di un quarto di giro il porta-
lampada che corrisponde alla lam-
padina difettosa.
Togliere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Non premere sul fanalino durante il ser-
raggio dei dadi. Sostituzione della terza luce di stop
(SW - diodi)
Nei modelli con lunotto posteriore apri-
bile, per sostituire le lampade a diodi ri-
volgersi alla rete PEUGEOT.
Sostituzione della terza luce di stop
(SW - 4 lampadine W 5 W)
