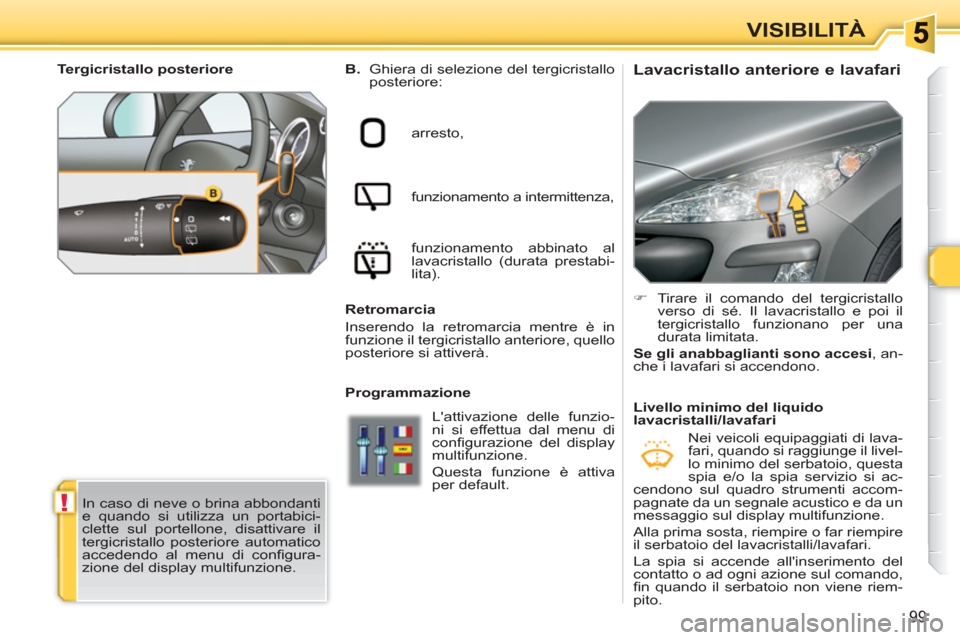

Page 101 of 336
!
99
VISIBILITÀ
Lavacristallo anteriore e lavafari
B.
Ghiera di selezione del tergicristallo
posteriore:
arresto,
funzionamento a intermittenza,
funzionamento abbinato al
lavacristallo (durata prestabi-
lita).
Programmazione
)
Tirare il comando del tergicristallo
verso di sé. Il lavacristallo e poi il
tergicristallo funzionano per una
durata limitata.
Se gli anabbaglianti sono accesi
, an-
che i lavafari si accendono.
Tergicristallo posteriore
In caso di neve o brina abbondanti
e quando si utilizza un portabici-
clette sul portellone, disattivare il
tergicristallo posteriore automatico
accedendo al menu di confi gura-
zione del display multifunzione.
Livello minimo del liquido
lavacristalli/lavafari
Nei veicoli equipaggiati di lava-
fari, quando si raggiunge il livel-
lo minimo del serbatoio, questa
spia e/o la spia servizio si ac-
cendono sul quadro strumenti accom-
pagnate da un segnale acustico e da un
messaggio sul display multifunzione.
Alla prima sosta, riempire o far riempire
il serbatoio del lavacristalli/lavafari.
La spia si accende all'inserimento del
contatto o ad ogni azione sul comando,
fi n quando il serbatoio non viene riem-
pito.
L'attivazione delle funzio-
ni si effettua dal menu di
confi gurazione del display
multifunzione.
Questa funzione è attiva
per default.
Retromarcia
Inserendo la retromarcia mentre è in
funzione il tergicristallo anteriore, quello
posteriore si attiverà.

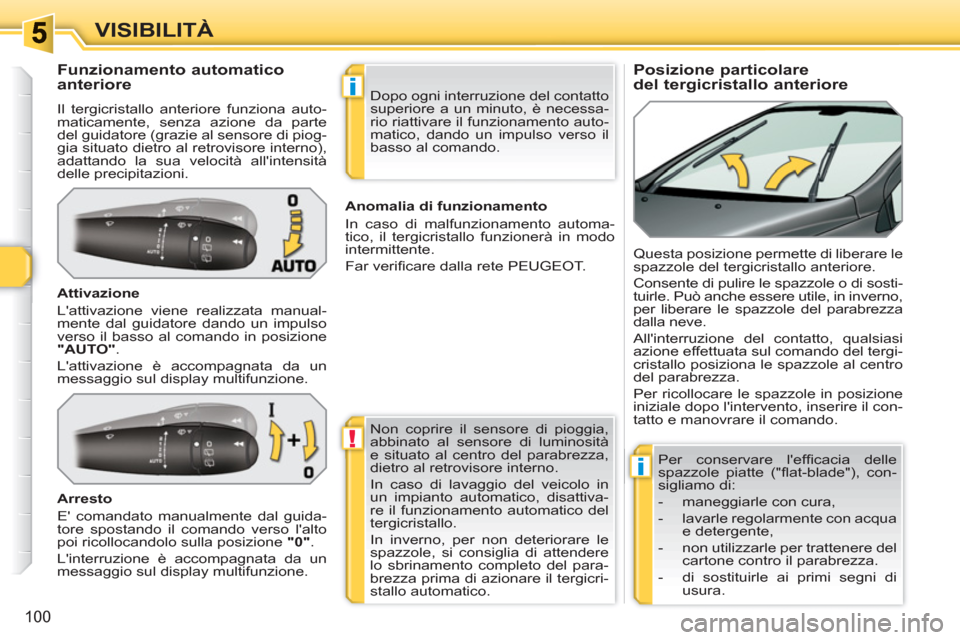

Page 102 of 336
!
i
i
100
VISIBILITÀ
Posizione particolare
del tergicristallo anteriore
Funzionamento automatico
anteriore
Il tergicristallo anteriore funziona auto-
maticamente, senza azione da parte
del guidatore (grazie al sensore di piog-
gia situato dietro al retrovisore interno),
adattando la sua velocità all'intensità
delle precipitazioni.
Attivazione
L'attivazione viene realizzata manual-
mente dal guidatore dando un impulso
verso il basso al comando in posizione
"AUTO"
.
L'attivazione è accompagnata da un
messaggio sul display multifunzione. Questa posizione permette di liberare le
spazzole del tergicristallo anteriore.
Consente di pulire le spazzole o di sosti-
tuirle. Può anche essere utile, in inverno,
per liberare le spazzole del parabrezza
dalla neve.
All'interruzione del contatto, qualsiasi
azione effettuata sul comando del tergi-
cristallo posiziona le spazzole al centro
del parabrezza.
Per ricollocare le spazzole in posizione
iniziale dopo l'intervento, inserire il con-
tatto e manovrare il comando.
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità
e situato al centro del parabrezza,
dietro al retrovisore interno.
In caso di lavaggio del veicolo in
un impianto automatico, disattiva-
re il funzionamento automatico del
tergicristallo.
In inverno, per non deteriorare le
spazzole, si consiglia di attendere
lo sbrinamento completo del para-
brezza prima di azionare il tergicri-
stallo automatico.
Dopo ogni interruzione del contatto
superiore a un minuto, è necessa-
rio riattivare il funzionamento auto-
matico, dando un impulso verso il
basso al comando.
Arresto
E' comandato manualmente dal guida-
tore spostando il comando verso l'alto
poi ricollocandolo sulla posizione "0"
.
L'interruzione è accompagnata da un
messaggio sul display multifunzione.
Anomalia di funzionamento
In caso di malfunzionamento automa-
tico, il tergicristallo funzionerà in modo
intermittente.
Far verifi care dalla rete PEUGEOT.
Per conservare l'effi cacia delle
spazzole piatte ("fl at-blade"), con-
sigliamo di:
- maneggiarle con cura,
- lavarle regolarmente con acqua
e detergente,
- non utilizzarle per trattenere del
cartone contro il parabrezza.
- di sostituirle ai primi segni di
usura.

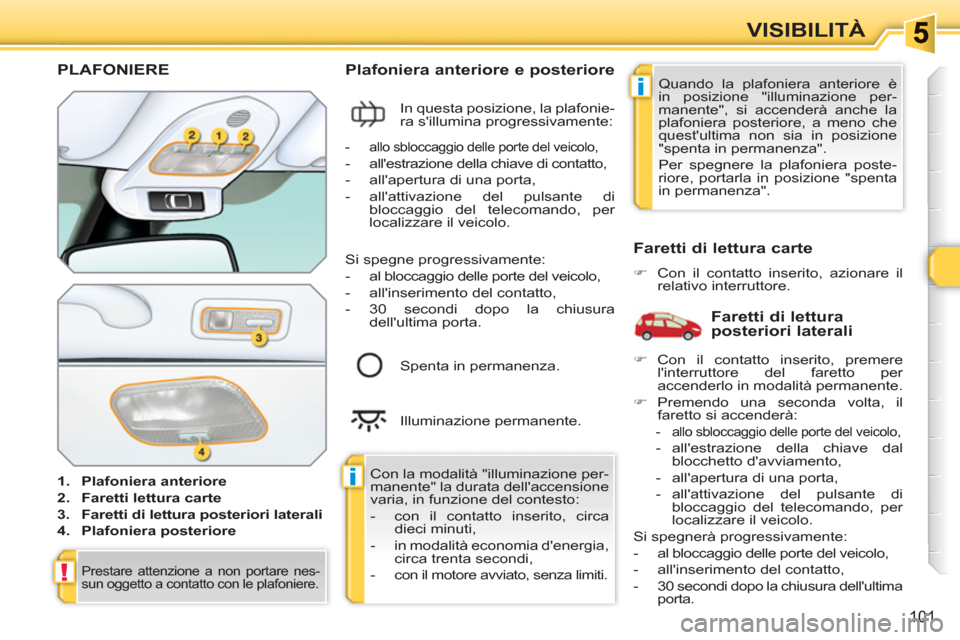

Page 103 of 336
i
i
!
101
VISIBILITÀ
PLAFONIERE
1.
Plafoniera anteriore
2.
Faretti lettura carte
3.
Faretti di lettura posteriori laterali
4.
Plafoniera posteriore
Plafoniera anteriore e posteriore
In questa posizione, la plafonie-
ra s'illumina progressivamente:
Faretti di lettura carte
)
Con il contatto inserito, azionare il
relativo interruttore.
Con la modalità "illuminazione per-
manente" la durata dell'accensione
varia, in funzione del contesto:
- con il contatto inserito, circa
dieci minuti,
- in modalità economia d'energia,
circa trenta secondi,
- con il motore avviato, senza limiti.
- allo sbloccaggio delle porte del veicolo,
- all'estrazione della chiave di contatto,
- all'apertura di una porta,
- all'attivazione del pulsante di
bloccaggio del telecomando, per
localizzare il veicolo.
Spenta in permanenza.
Illuminazione permanente. Quando la plafoniera anteriore è
in posizione "illuminazione per-
manente", si accenderà anche la
plafoniera posteriore, a meno che
quest'ultima non sia in posizione
"spenta in permanenza".
Per spegnere la plafoniera poste-
riore, portarla in posizione "spenta
in permanenza".
Faretti di lettura
posteriori laterali
Si spegne progressivamente:
- al bloccaggio delle porte del veicolo,
- all'inserimento del contatto,
- 30 secondi dopo la chiusura
dell'ultima porta.
Prestare attenzione a non portare nes-
sun oggetto a contatto con le plafoniere.
)
Con il contatto inserito, premere
l'interruttore del faretto per
accenderlo in modalità permanente.
)
Premendo una seconda volta, il
faretto si accenderà:
- allo sbloccaggio delle porte del veicolo,
- all'estrazione della chiave dal
blocchetto d'avviamento,
- all'apertura di una porta,
- all'attivazione del pulsante di
bloccaggio del telecomando, per
localizzare il veicolo.
Si spegnerà progressivamente:
- al bloccaggio delle porte del veicolo,
- all'inserimento del contatto,
- 30 secondi dopo la chiusura dell'ultima
porta.

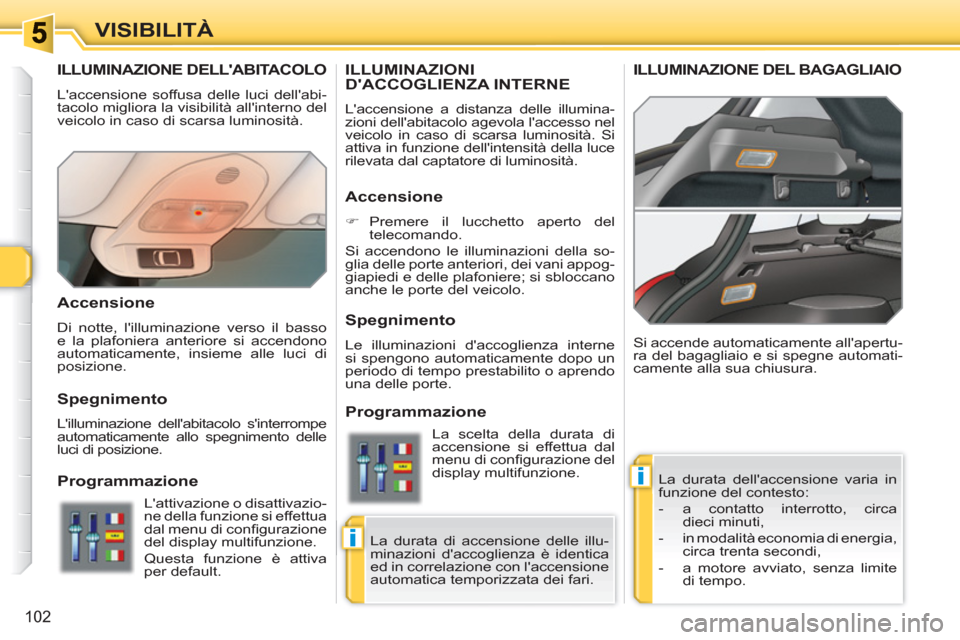

Page 104 of 336
i
i
102
VISIBILITÀ
ILLUMINAZIONE DELL'ABITACOLO
L'accensione soffusa delle luci dell'abi-
tacolo migliora la visibilità all'interno del
veicolo in caso di scarsa luminosità.
La durata dell'accensione varia in
funzione del contesto:
- a contatto interrotto, circa
dieci minuti,
- in modalità economia di energia,
circa trenta secondi,
- a motore avviato, senza limite
di tempo. Si accende automaticamente all'apertu-
ra del bagagliaio e si spegne automati-
camente alla sua chiusura.
ILLUMINAZIONI D'ACCOGLIENZA INTERNE
L'accensione a distanza delle illumina-
zioni dell'abitacolo agevola l'accesso nel
veicolo in caso di scarsa luminosità. Si
attiva in funzione dell'intensità della luce
rilevata dal captatore di luminosità.
ILLUMINAZIONE DEL BAGAGLIAIO
Accensione
)
Premere il lucchetto aperto del
telecomando.
Si accendono le illuminazioni della so-
glia delle porte anteriori, dei vani appog-
giapiedi e delle plafoniere; si sbloccano
anche le porte del veicolo.
Spegnimento
Le illuminazioni d'accoglienza interne
si spengono automaticamente dopo un
periodo di tempo prestabilito o aprendo
una delle porte.
Programmazione
Accensione
Di notte, l'illuminazione verso il basso
e la plafoniera anteriore si accendono
automaticamente, insieme alle luci di
posizione.
Spegnimento
L'illuminazione dell'abitacolo s'interrompe
automaticamente allo spegnimento delle
luci di posizione.
Programmazione
La durata di accensione delle illu-
minazioni d'accoglienza è identica
ed in correlazione con l'accensione
automatica temporizzata dei fari. L'attivazione o disattivazio-
ne della funzione si effettua
dal menu di confi gurazione
del display multifunzione.
Questa funzione è attiva
per default. La scelta della durata di
accensione si effettua dal
menu di confi gurazione del
display multifunzione.

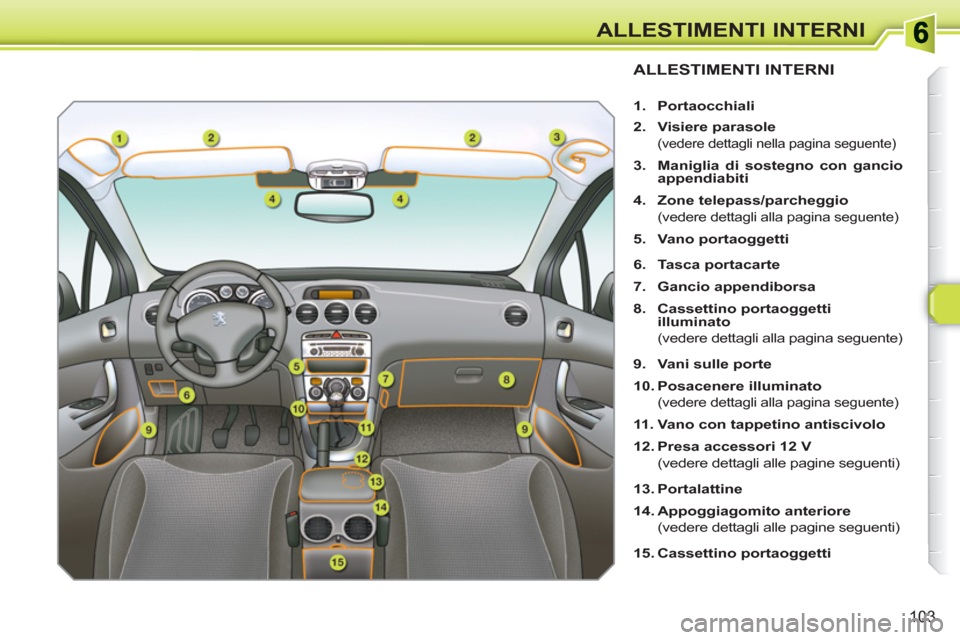

Page 105 of 336
103
ALLESTIMENTI INTERNI
ALLESTIMENTI INTERNI
1.
Portaocchiali
2.
Visiere parasole
(vedere dettagli nella pagina seguente)
3.
Maniglia di sostegno con gancio
appendiabiti
4.
Zone telepass/parcheggio
(vedere dettagli alla pagina seguente)
5.
Vano portaoggetti
6.
Tasca portacarte
7.
Gancio appendiborsa
8.
Cassettino portaoggetti
illuminato
(vedere dettagli alla pagina seguente)
9.
Vani sulle porte
10.
Posacenere illuminato
(vedere dettagli alla pagina seguente)
11 .
Vano con tappetino antiscivolo
12.
Presa accessori 12 V
(vedere dettagli alle pagine seguenti)
13.
Portalattine
14.
Appoggiagomito anteriore
(vedere dettagli alle pagine seguenti)
15.
Cassettino portaoggetti

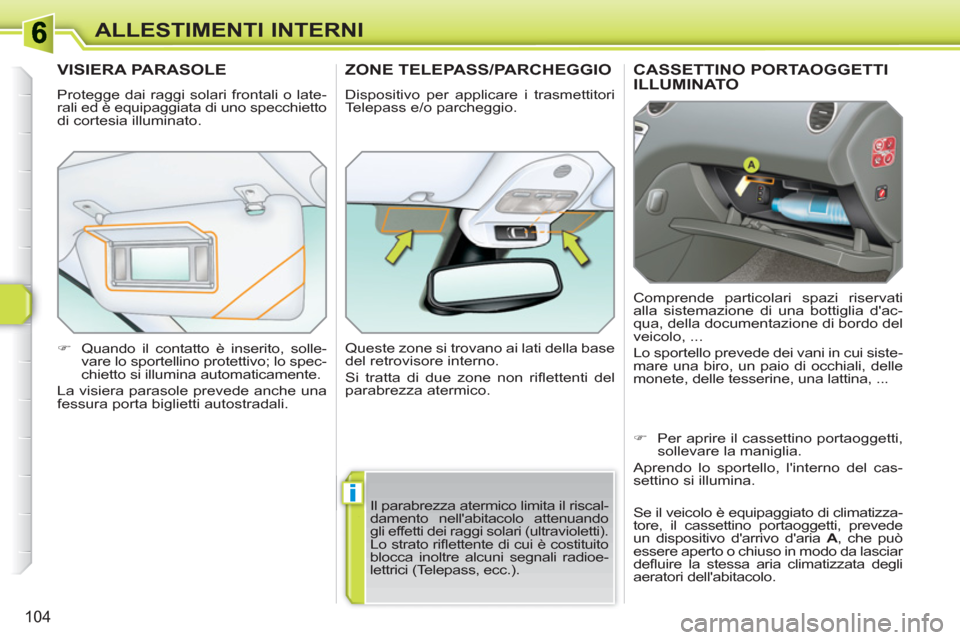

Page 106 of 336
i
104
ALLESTIMENTI INTERNI
CASSETTINO PORTAOGGETTIILLUMINATO
Comprende particolari spazi riservati
alla sistemazione di una bottiglia d'ac-
qua, della documentazione di bordo del
veicolo, ...
Lo sportello prevede dei vani in cui siste-
mare una biro, un paio di occhiali, delle
monete, delle tesserine, una lattina, ...
VISIERA PARASOLE
Protegge dai raggi solari frontali o late-
rali ed è equipaggiata di uno specchietto
di cortesia illuminato.
)
Quando il contatto è inserito, solle-
vare lo sportellino protettivo; lo spec-
chietto si illumina automaticamente.
La visiera parasole prevede anche una
fessura porta biglietti autostradali.
ZONE TELEPASS/PARCHEGGIO
Dispositivo per applicare i trasmettitori
Telepass e/o parcheggio.
Queste zone si trovano ai lati della base
del retrovisore interno.
Si tratta di due zone non rifl ettenti del
parabrezza atermico.
Il parabrezza atermico limita il riscal-
damento nell'abitacolo attenuando
gli effetti dei raggi solari (ultravioletti).
Lo strato rifl ettente di cui è costituito
blocca inoltre alcuni segnali radioe-
lettrici (Telepass, ecc.).
)
Per aprire il cassettino portaoggetti,
sollevare la maniglia.
Aprendo lo sportello, l'interno del cas-
settino si illumina.
Se il veicolo è equipaggiato di climatizza-
tore, il cassettino portaoggetti, prevede
un dispositivo d'arrivo d'aria A
, che può
essere aperto o chiuso in modo da lasciar
defl uire la stessa aria climatizzata degli
aeratori dell'abitacolo.

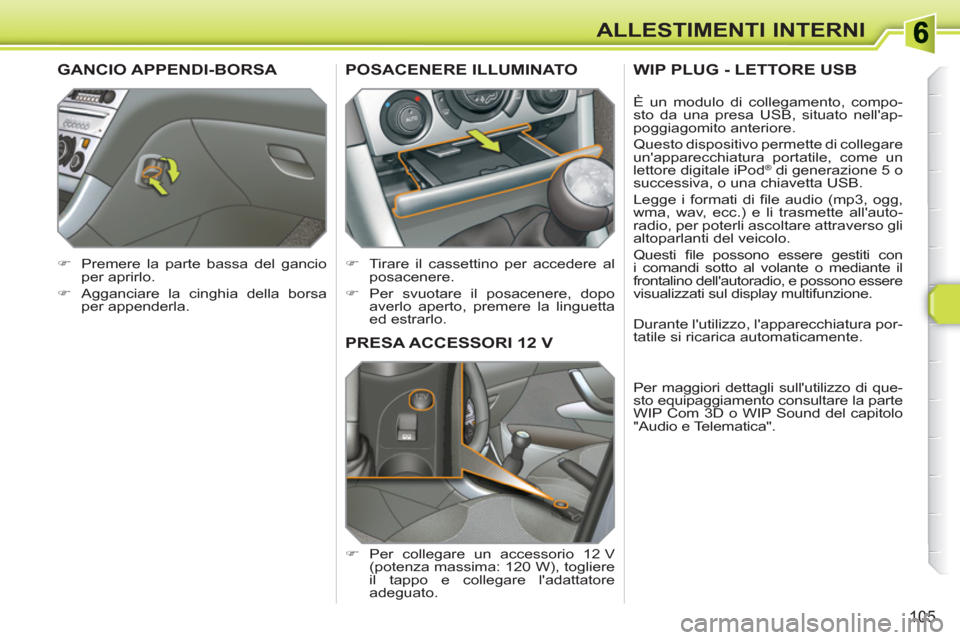

Page 107 of 336
105
ALLESTIMENTI INTERNI
PRESA ACCESSORI 12 V
)
Per collegare un accessorio 12 V
(potenza massima: 120 W), togliere
il tappo e collegare l'adattatore
adeguato.
POSACENERE ILLUMINATO
)
Tirare il cassettino per accedere al
posacenere.
)
Per svuotare il posacenere, dopo
averlo aperto, premere la linguetta
ed estrarlo.
GANCIO APPENDI-BORSA
)
Premere la parte bassa del gancio
per aprirlo.
)
Agganciare la cinghia della borsa
per appenderla.
WIP PLUG - LETTORE USB
È un modulo di collegamento, compo-
sto da una presa USB, situato nell'ap-
poggiagomito anteriore.
Questo dispositivo permette di collegare
un'apparecchiatura portatile, come un
lettore digitale iPod
® di generazione 5 o
successiva, o una chiavetta USB.
Legge i formati di fi le audio (mp3, ogg,
wma, wav, ecc.) e li trasmette all'auto-
radio, per poterli ascoltare attraverso gli
altoparlanti del veicolo.
Questi fi le possono essere gestiti con
i comandi sotto al volante o mediante il
frontalino dell'autoradio, e possono essere
visualizzati sul display multifunzione.
Durante l'utilizzo, l'apparecchiatura por-
tatile si ricarica automaticamente.
Per maggiori dettagli sull'utilizzo di que-
sto equipaggiamento consultare la parte
WIP Com 3D o WIP Sound del capitolo
"Audio e Telematica".
Page 108 of 336

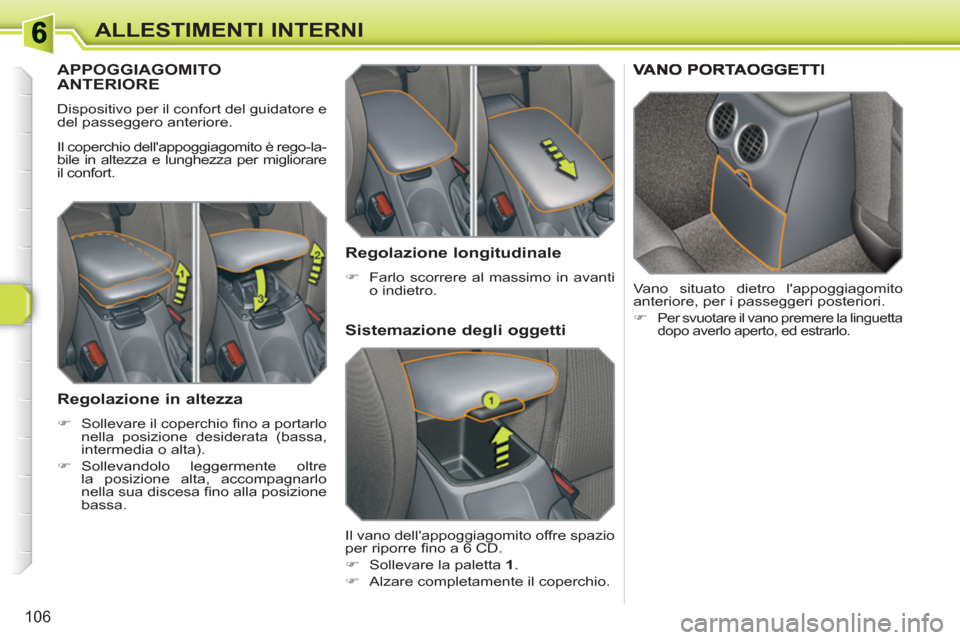

106
ALLESTIMENTI INTERNI
APPOGGIAGOMITOANTERIORE
Dispositivo per il confort del guidatore e
del passeggero anteriore.
Il coperchio dell'appoggiagomito è rego-la-
bile in altezza e lunghezza per migliorare
il confort.
Regolazione in altezza
)
Sollevare il coperchio fi no a portarlo
nella posizione desiderata (bassa,
intermedia o alta).
)
Sollevandolo leggermente oltre
la posizione alta, accompagnarlo
nella sua discesa fi no alla posizione
bassa.
Vano situato dietro l'appoggiagomito
anteriore, per i passeggeri posteriori.
)
Per svuotare il vano premere la linguetta
dopo averlo aperto, ed estrarlo.
Sistemazione degli oggetti
Il vano dell'appoggiagomito offre spazio
per riporre fi no a 6 CD.
)
Sollevare la paletta 1
.
)
Alzare completamente il coperchio.
Regolazione longitudinale
)
Farlo scorrere al massimo in avanti
o indietro.
Page 109 of 336
!
!

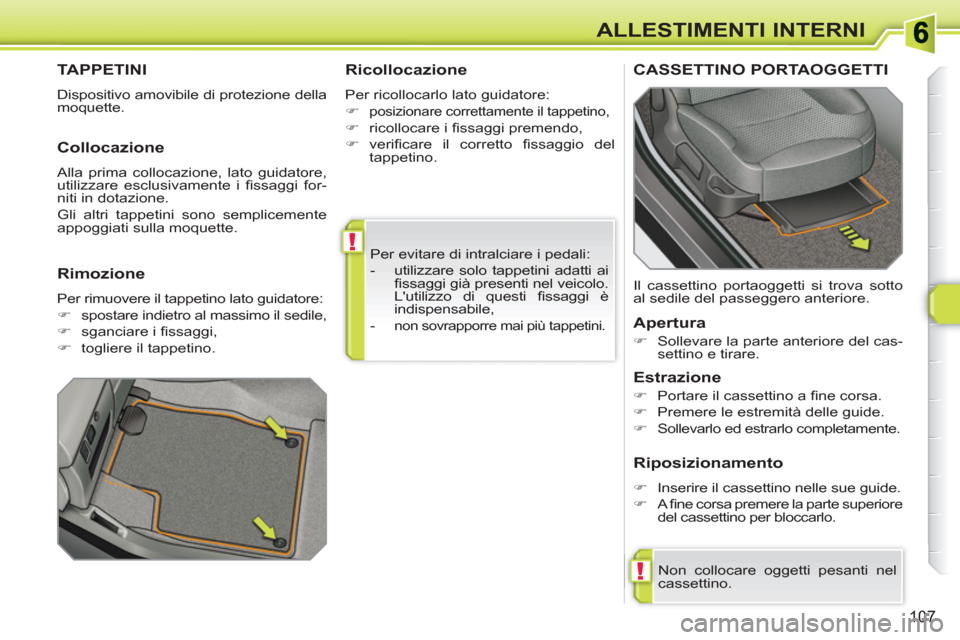

107
ALLESTIMENTI INTERNI
Per evitare di intralciare i pedali:
- utilizzare solo tappetini adatti ai
fi ssaggi già presenti nel veicolo.
L'utilizzo di questi fi ssaggi è
indispensabile,
-
non sovrapporre mai più tappetini.
TAPPETINI
Dispositivo amovibile di protezione della
moquette.
Ricollocazione
Per ricollocarlo lato guidatore:
)
posizionare correttamente il tappetino,
)
ricollocare i fi ssaggi premendo,
)
verifi care il corretto fi ssaggio del
tappetino.
Collocazione
Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fi ssaggi for-
niti in dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.
Rimozione
Per rimuovere il tappetino lato guidatore:
)
spostare indietro al massimo il sedile,
)
sganciare i fi ssaggi,
)
togliere il tappetino.
CASSETTINO PORTAOGGETTI
Apertura
)
Sollevare la parte anteriore del cas-
settino e tirare.
Non collocare oggetti pesanti nel
cassettino.
Estrazione
)
Portare il cassettino a fi ne corsa.
)
Premere le estremità delle guide.
)
Sollevarlo ed estrarlo completamente.
Riposizionamento
)
Inserire il cassettino nelle sue guide.
)
A fi ne corsa premere la parte superiore
del cassettino per bloccarlo. Il cassettino portaoggetti si trova sotto
al sedile del passeggero anteriore.
Page 110 of 336
!

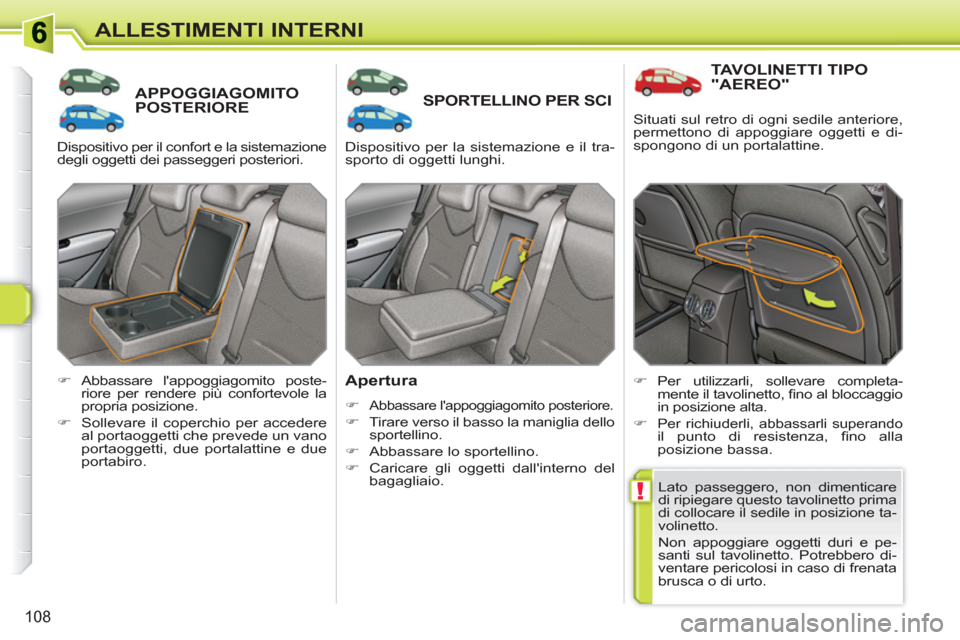

108
ALLESTIMENTI INTERNI
APPOGGIAGOMITOPOSTERIORE SPORTELLINO PER SCI
Apertura
)
Abbassare l'appoggiagomito posteriore.
)
Tirare verso il basso la maniglia dello
sportellino.
)
Abbassare lo sportellino.
)
Caricare gli oggetti dall'interno del
bagagliaio.
)
Abbassare l'appoggiagomito poste-
riore per rendere più confortevole la
propria posizione.
)
Sollevare il coperchio per accedere
al portaoggetti che prevede un vano
portaoggetti, due portalattine e due
portabiro.
TAVOLINETTI TIPO "AEREO"
)
Per utilizzarli, sollevare completa-
mente il tavolinetto, fi no al bloccaggio
in posizione alta.
)
Per richiuderli, abbassarli superando il punto di resistenza, fi no alla
posizione bassa.
Lato passeggero, non dimenticare
di ripiegare questo tavolinetto prima
di collocare il sedile in posizione ta-
volinetto.
Non appoggiare oggetti duri e pe-
santi sul tavolinetto. Potrebbero di-
ventare pericolosi in caso di frenata
brusca o di urto.
Dispositivo per il confort e la sistemazione
degli oggetti dei passeggeri posteriori. Dispositivo per la sistemazione e il tra-
sporto di oggetti lunghi. Situati sul retro di ogni sedile anteriore,
permettono di appoggiare oggetti e di-
spongono di un portalattine.
