Peugeot 308 SW BL 2010.5 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2010.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2010.5Pages: 336, PDF Dimensioni: 21.3 MB
Page 131 of 336
!
i
i
i
129
SICUREZZA

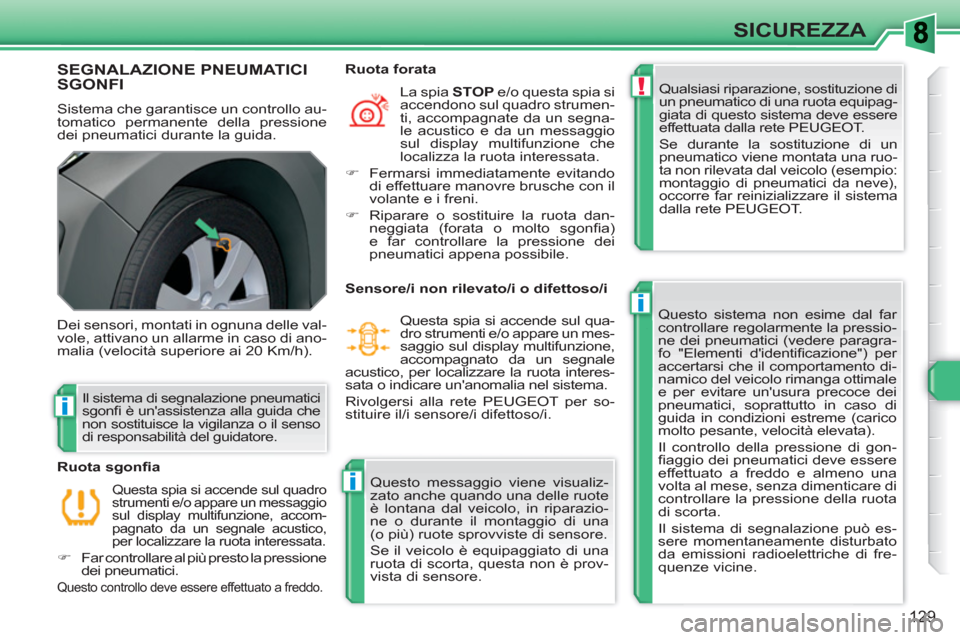

SEGNALAZIONE PNEUMATICI SGONFI
Sistema che garantisce un controllo au-
tomatico permanente della pressione
dei pneumatici durante la guida. Qualsiasi riparazione, sostituzione di
un pneumatico di una ruota equipag-
giata di questo sistema deve essere
effettuata dalla rete PEUGEOT.
Se durante la sostituzione di un
pneumatico viene montata una ruo-
ta non rilevata dal veicolo (esempio:
montaggio di pneumatici da neve),
occorre far reinizializzare il sistema
dalla rete PEUGEOT.
Questo sistema non esime dal far
controllare regolarmente la pressio-
ne dei pneumatici (vedere paragra-
fo "Elementi d'identifi cazione") per
accertarsi che il comportamento di-
namico del veicolo rimanga ottimale
e per evitare un'usura precoce dei
pneumatici, soprattutto in caso di
guida in condizioni estreme (carico
molto pesante, velocità elevata).
Il controllo della pressione di gon-
fi aggio dei pneumatici deve essere
effettuato a freddo e almeno una
volta al mese, senza dimenticare di
controllare la pressione della ruota
di scorta.
Il sistema di segnalazione può es-
sere momentaneamente disturbato da emissioni radioelettriche di fre-
quenze vicine.
Dei sensori, montati in ognuna delle val-
vole, attivano un allarme in caso di ano-
malia (velocità superiore ai 20 Km/h).
Questa spia si accende sul quadro
strumenti e/o appare un messaggio
sul display multifunzione, accom-
pagnato da un segnale acustico,
per localizzare la ruota interessata.
)
Far controllare al più presto la pressione
dei pneumatici.
Questo controllo deve essere effettuato a freddo.
Ruota sgonfi a La spia STOP
e/o questa spia si
accendono sul quadro strumen-
ti, accompagnate da un segna-
le acustico e da un messaggio
sul display multifunzione che
localizza la ruota interessata.
)
Fermarsi immediatamente evitando
di effettuare manovre brusche con il
volante e i freni.
)
Riparare o sostituire la ruota dan-
neggiata (forata o molto sgonfi a)
e far controllare la pressione dei
pneumatici appena possibile.
Ruota forata
Il sistema di segnalazione pneumatici
sgonfi è un'assistenza alla guida che
non sostituisce la vigilanza o il senso
di responsabilità del guidatore.
Sensore/i non rilevato/i o difettoso/i
Questa spia si accende sul qua-
dro strumenti e/o appare un mes-
saggio sul display multifunzione,
accompagnato da un segnale
acustico, per localizzare la ruota interes-
sata o indicare un'anomalia nel sistema.
Rivolgersi alla rete PEUGEOT per so-
stituire il/i sensore/i difettoso/i.
Questo messaggio viene visualiz-
zato anche quando una delle ruote
è lontana dal veicolo, in riparazio-
ne o durante il montaggio di una
(o più) ruote sprovviste di sensore.
Se il veicolo è equipaggiato di una
ruota di scorta, questa non è prov-
vista di sensore.
Page 132 of 336
!
i
!
130
SICUREZZA

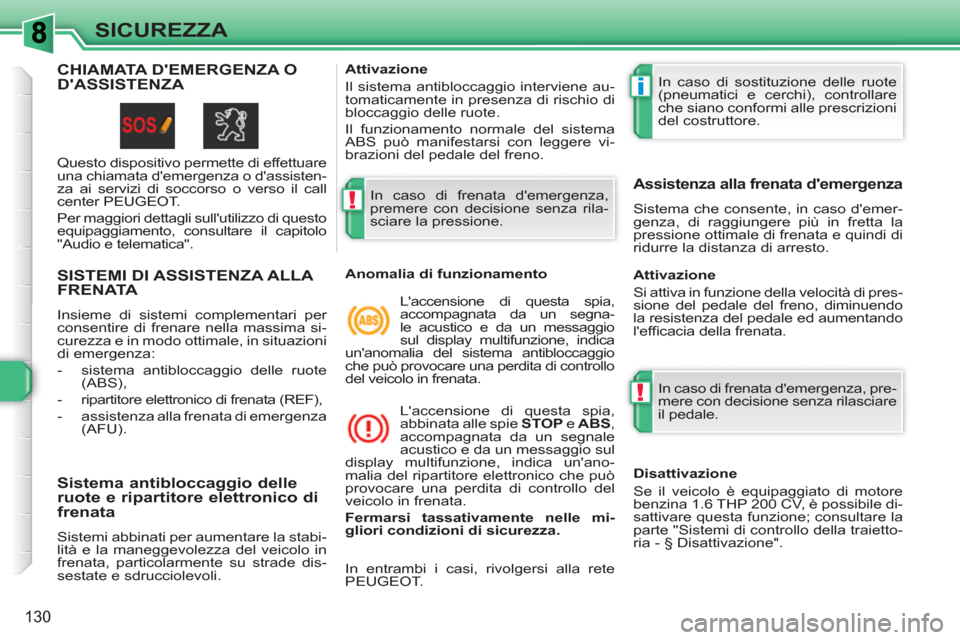

SISTEMI DI ASSISTENZA ALLA FRENATA
Insieme di sistemi complementari per
consentire di frenare nella massima si-
curezza e in modo ottimale, in situazioni
di emergenza:
- sistema antibloccaggio delle ruote
(ABS),
- ripartitore elettronico di frenata (REF),
- assistenza alla frenata di emergenza
(AFU).
Sistema antibloccaggio delle
ruote e ripartitore elettronico di
frenata
Sistemi abbinati per aumentare la stabi-
lità e la maneggevolezza del veicolo in
frenata, particolarmente su strade dis-
sestate e sdrucciolevoli.
In caso di frenata d'emergenza,
premere con decisione senza rila-
sciare la pressione.
In caso di sostituzione delle ruote
(pneumatici e cerchi), controllare
che siano conformi alle prescrizioni
del costruttore.
Anomalia di funzionamento
L'accensione di questa spia,
accompagnata da un segna-
le acustico e da un messaggio
sul display multifunzione, indica
un'anomalia del sistema antibloccaggio
che può provocare una perdita di controllo
del veicolo in frenata.
L'accensione di questa spia,
abbinata alle spie STOP
e ABS
,
accompagnata da un segnale
acustico e da un messaggio sul
display multifunzione, indica un'ano-
malia del ripartitore elettronico che può
provocare una perdita di controllo del
veicolo in frenata.
Fermarsi tassativamente nelle mi-
gliori condizioni di sicurezza.
Assistenza alla frenata d'emergenza
Sistema che consente, in caso d'emer-
genza, di raggiungere più in fretta la
pressione ottimale di frenata e quindi di
ridurre la distanza di arresto.
Attivazione
Il sistema antibloccaggio interviene au-
tomaticamente in presenza di rischio di
bloccaggio delle ruote.
Il funzionamento normale del sistema
ABS può manifestarsi con leggere vi-
brazioni del pedale del freno.
Attivazione
Si attiva in funzione della velocità di pres-
sione del pedale del freno, diminuendo
la resistenza del pedale ed aumentando
l'effi cacia della frenata.
In entrambi i casi, rivolgersi alla rete
PEUGEOT. In caso di frenata d'emergenza, pre-
mere con decisione senza rilasciare
il pedale.
CHIAMATA D'EMERGENZA O D'ASSISTENZA
Questo dispositivo permette di effettuare
una chiamata d'emergenza o d'assisten-
za ai servizi di soccorso o verso il call
center PEUGEOT.
Per maggiori dettagli sull'utilizzo di questo
equipaggiamento, consultare il capitolo
"Audio e telematica".
Disattivazione
Se il veicolo è equipaggiato di motore
benzina 1.6 THP 200 CV, è possibile di-
sattivare questa funzione; consultare la
parte "Sistemi di controllo della traietto-
ria - § Disattivazione".

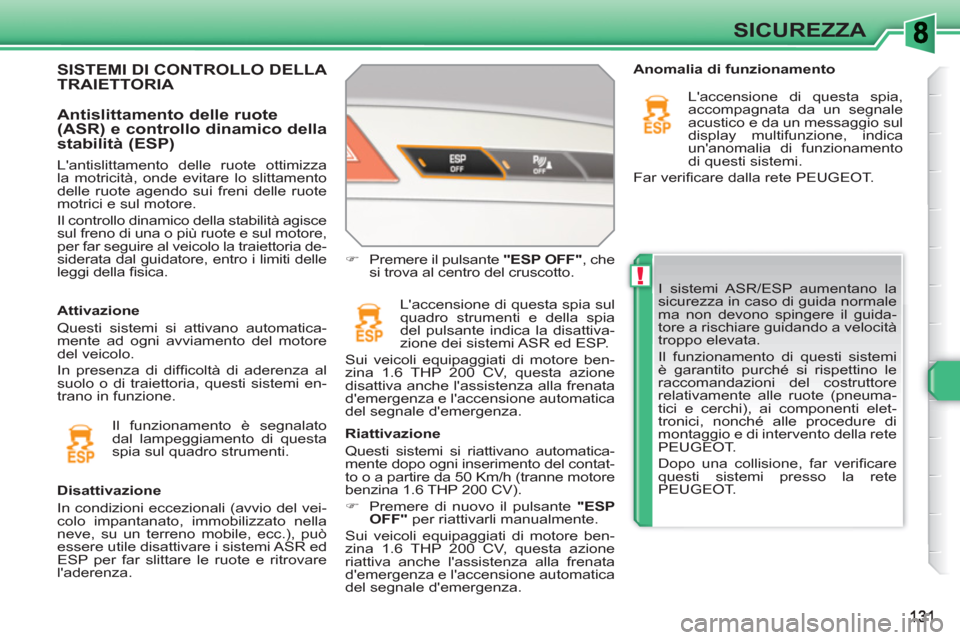

Page 133 of 336
!
SICUREZZA
I sistemi ASR/ESP aumentano la
sicurezza in caso di guida normale
ma non devono spingere il guida-
tore a rischiare guidando a velocità
troppo elevata.
Il funzionamento di questi sistemi
è garantito purché si rispettino le
raccomandazioni del costruttore
relativamente alle ruote (pneuma-
tici e cerchi), ai componenti elet-
tronici, nonché alle procedure di
montaggio e di intervento della rete
PEUGEOT.
Dopo una collisione, far verifi care
questi sistemi presso la rete
PEUGEOT.
Disattivazione
In condizioni eccezionali (avvio del vei-
colo impantanato, immobilizzato nella
neve, su un terreno mobile, ecc.), può
essere utile disattivare i sistemi ASR ed
ESP per far slittare le ruote e ritrovare
l'aderenza.
)
Premere il pulsante "ESP OFF"
, che
si trova al centro del cruscotto.
L'accensione di questa spia sul
quadro strumenti e della spia
del pulsante indica la disattiva-
zione dei sistemi ASR ed ESP.
Sui veicoli equipaggiati di motore ben-
zina 1.6 THP 200 CV, questa azione
disattiva anche l'assistenza alla frenata
d'emergenza e l'accensione automatica
del segnale d'emergenza.
Riattivazione
Questi sistemi si riattivano automatica-
mente dopo ogni inserimento del contat-
to o a partire da 50 Km/h (tranne motore
benzina 1.6 THP 200 CV).
)
Premere di nuovo il pulsante "ESP
OFF"
per riattivarli manualmente.
Sui veicoli equipaggiati di motore ben-
zina 1.6 THP 200 CV, questa azione
riattiva anche l'assistenza alla frenata
d'emergenza e l'accensione automatica
del segnale d'emergenza.
Anomalia di funzionamento
L'accensione di questa spia,
accompagnata da un segnale
acustico e da un messaggio sul
display multifunzione, indica
un'anomalia di funzionamento
di questi sistemi.
Far verifi care dalla rete PEUGEOT.
SISTEMI DI CONTROLLO DELLA TRAIETTORIA
Attivazione
Questi sistemi si attivano automatica-
mente ad ogni avviamento del motore
del veicolo.
In presenza di diffi coltà di aderenza al
suolo o di traiettoria, questi sistemi en-
trano in funzione.
Antislittamento delle ruote
(ASR) e controllo dinamico della
stabilità (ESP)
Il funzionamento è segnalato
dal lampeggiamento di questa
spia sul quadro strumenti.
L'antislittamento delle ruote ottimizza
la motricità, onde evitare lo slittamento
delle ruote agendo sui freni delle ruote
motrici e sul motore.
Il controllo dinamico della stabilità agisce
sul freno di una o più ruote e sul motore,
per far seguire al veicolo la traiettoria de-
siderata dal guidatore, entro i limiti delle
leggi della fi sica.
Page 134 of 336
132
SICUREZZA

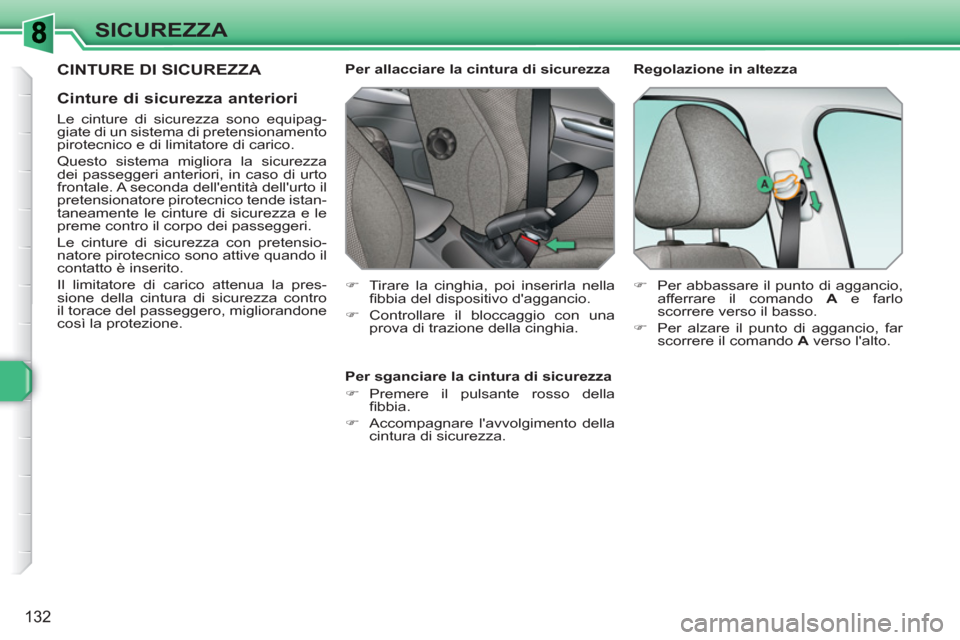

CINTURE DI SICUREZZA
Cinture di sicurezza anteriori
Le cinture di sicurezza sono equipag-
giate di un sistema di pretensionamento
pirotecnico e di limitatore di carico.
Questo sistema migliora la sicurezza
dei passeggeri anteriori, in caso di urto
frontale. A seconda dell'entità dell'urto il
pretensionatore pirotecnico tende istan-
taneamente le cinture di sicurezza e le
preme contro il corpo dei passeggeri.
Le cinture di sicurezza con pretensio-
natore pirotecnico sono attive quando il
contatto è inserito.
Il limitatore di carico attenua la pres-
sione della cintura di sicurezza contro
il torace del passeggero, migliorandone
così la protezione.
Per allacciare la cintura di sicurezza
Per sganciare la cintura di sicurezza
)
Premere il pulsante rosso della
fi bbia.
)
Accompagnare l'avvolgimento della
cintura di sicurezza.
Regolazione in altezza
)
Tirare la cinghia, poi inserirla nella
fi bbia del dispositivo d'aggancio.
)
Controllare il bloccaggio con una
prova di trazione della cinghia.
)
Per abbassare il punto di aggancio,
afferrare il comando A
e farlo
scorrere verso il basso.
)
Per alzare il punto di aggancio, far
scorrere il comando A
verso l'alto.
Page 135 of 336
133
SICUREZZA

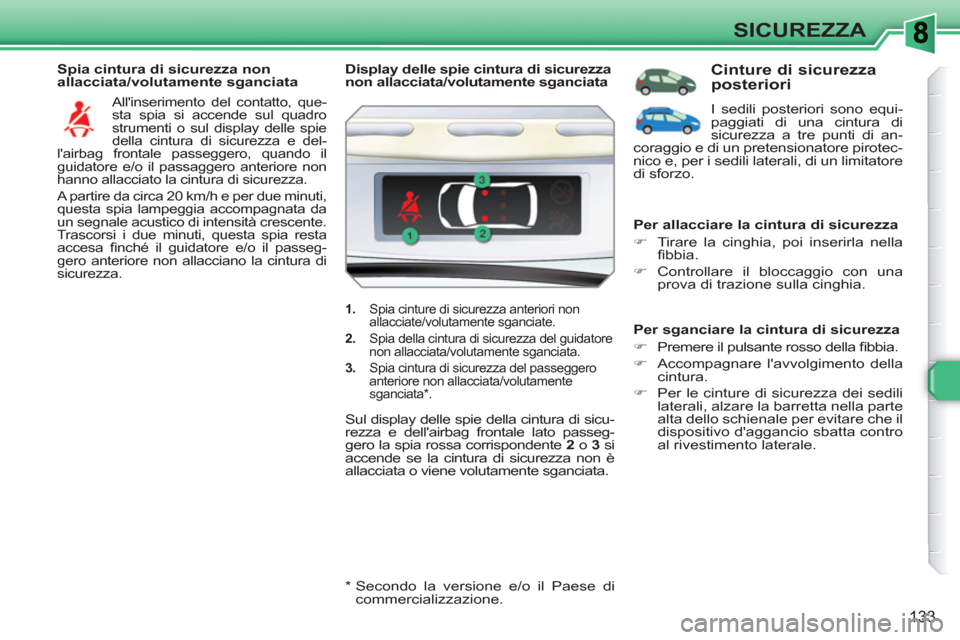

Spia cintura di sicurezza non
allacciata/volutamente sganciata
All'inserimento del contatto, que-
sta spia si accende sul quadro
strumenti o sul display delle spie
della cintura di sicurezza e del-
l'airbag frontale passeggero, quando il
guidatore e/o il passaggero anteriore non
hanno allacciato la cintura di sicurezza.
A partire da circa 20 km/h e per due minuti,
questa spia lampeggia accompagnata da
un segnale acustico di intensità crescente.
Trascorsi i due minuti, questa spia resta
accesa fi nché il guidatore e/o il passeg-
gero anteriore non allacciano la cintura di
sicurezza.
*
Secondo la versione e/o il Paese di
commercializzazione.
Display delle spie cintura di sicurezza
non allacciata/volutamente sganciata
1.
Spia cinture di sicurezza anteriori non
allacciate/volutamente sganciate.
2.
Spia della cintura di sicurezza del guidatore
non allacciata/volutamente sganciata.
3.
Spia cintura di sicurezza del passeggero
anteriore non allacciata/volutamente
sganciata * .
Sul display delle spie della cintura di sicu-
rezza e dell'airbag frontale lato passeg-
gero la spia rossa corrispondente 2
o 3
si
accende se la cintura di sicurezza non è
allacciata o viene volutamente sganciata.

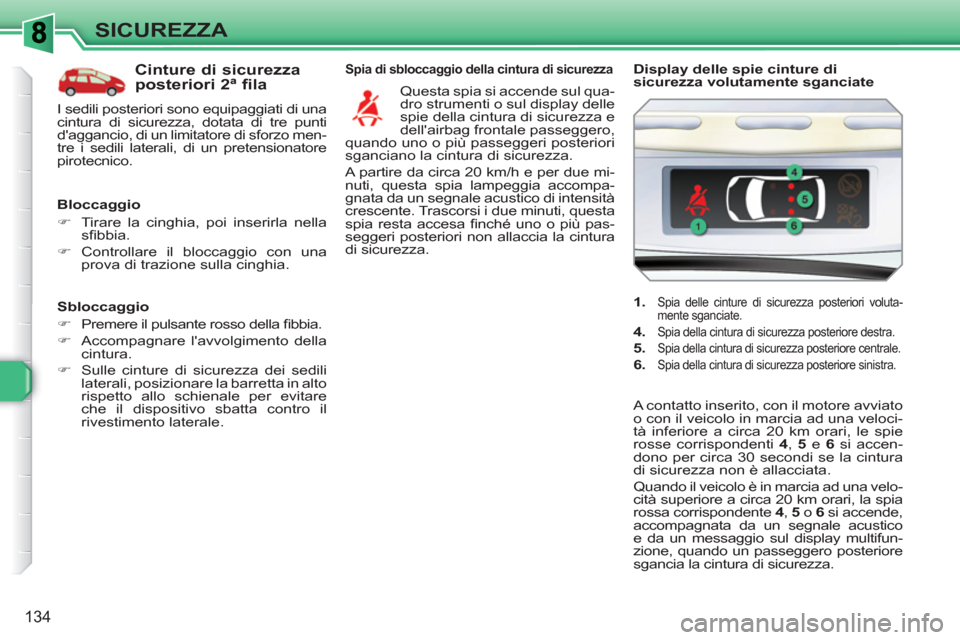

Cinture di sicurezza
posteriori
I sedili posteriori sono equi-
paggiati di una cintura di
sicurezza a tre punti di an-
coraggio e di un pretensionatore pirotec-
nico e, per i sedili laterali, di un limitatore
di sforzo.
Per allacciare la cintura di sicurezza
)
Tirare la cinghia, poi inserirla nella
fi bbia.
)
Controllare il bloccaggio con una
prova di trazione sulla cinghia.
Per sganciare la cintura di sicurezza
)
Premere il pulsante rosso della fi bbia.
)
Accompagnare l'avvolgimento della
cintura.
)
Per le cinture di sicurezza dei sedili
laterali, alzare la barretta nella parte
alta dello schienale per evitare che il
dispositivo d'aggancio sbatta contro
al rivestimento laterale.
Page 136 of 336
134
SICUREZZA
Sbloccaggio
)
Premere il pulsante rosso della fi bbia.
)
Accompagnare l'avvolgimento della
cintura.
)
Sulle cinture di sicurezza dei sedili
laterali, posizionare la barretta in alto
rispetto allo schienale per evitare
che il dispositivo sbatta contro il
rivestimento laterale.
Spia di sbloccaggio della cintura di sicurezza
Questa spia si accende sul qua-
dro strumenti o sul display delle
spie della cintura di sicurezza e
dell'airbag frontale passeggero,
quando uno o più passeggeri posteriori
sganciano la cintura di sicurezza.
A partire da circa 20 km/h e per due mi-
nuti, questa spia lampeggia accompa-
gnata da un segnale acustico di intensità
crescente. Trascorsi i due minuti, questa
spia resta accesa fi nché uno o più pas-
seggeri posteriori non allaccia la cintura
di sicurezza.
1.
Spia delle cinture di sicurezza posteriori voluta-
mente sganciate.
4.
Spia della cintura di sicurezza posteriore destra.
5.
Spia della cintura di sicurezza posteriore centrale.
6.
Spia della cintura di sicurezza posteriore sinistra.
Display delle spie cinture di
sicurezza volutamente sganciate
A contatto inserito, con il motore avviato
o con il veicolo in marcia ad una veloci-
tà inferiore a circa 20 km orari, le spie
rosse corrispondenti 4
, 5
e 6
si accen-
dono per circa 30 secondi se la cintura
di sicurezza non è allacciata.
Quando il veicolo è in marcia ad una velo-
cità superiore a circa 20 km orari, la spia
rossa corrispondente 4
, 5
o 6
si accende,
accompagnata da un segnale acustico
e da un messaggio sul display multifun-
zione, quando un passeggero posteriore
sgancia la cintura di sicurezza.
Cinture di sicurezza
posteriori 2ª fila
I sedili posteriori sono equipaggiati di una
cintura di sicurezza, dotata di tre punti
d'aggancio, di un limitatore di sforzo men-
tre i sedili laterali, di un pretensionatore
pirotecnico.
Bloccaggio
)
Tirare la cinghia, poi inserirla nella
sfi bbia.
)
Controllare il bloccaggio con una
prova di trazione sulla cinghia.
Page 137 of 336
i
i
135
SICUREZZA

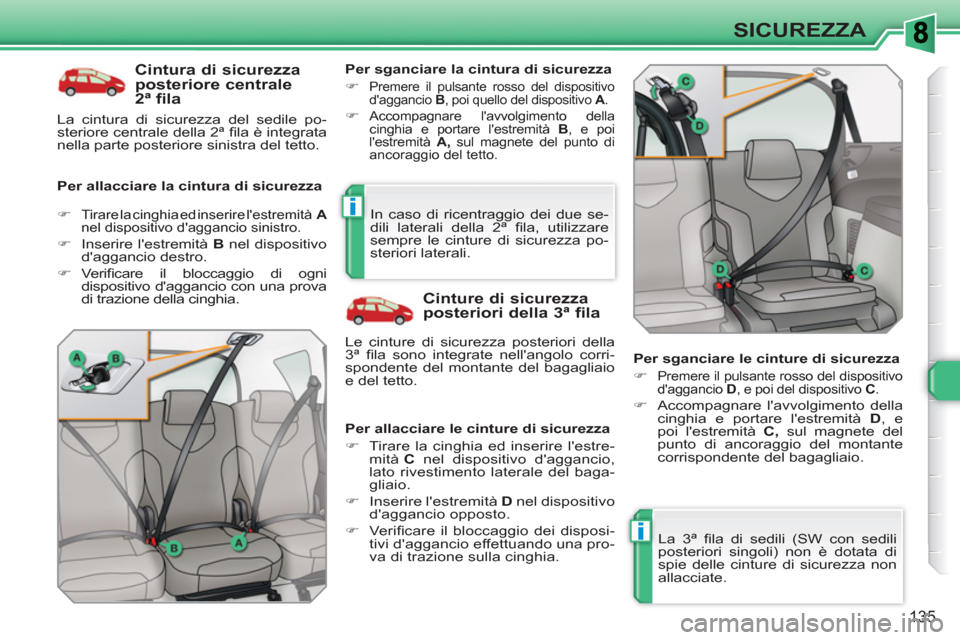

Cintura di sicurezza
posteriore centrale
2ª fila
Per allacciare la cintura di sicurezza
Per sganciare la cintura di sicurezza
)
Premere il pulsante rosso del dispositivo
d'aggancio B
, poi quello del dispositivo A
.
)
Accompagnare l'avvolgimento della
cinghia e portare l'estremità B
, e poi
l'estremità A,
sul magnete del punto di
ancoraggio del tetto.
Cinture di sicurezza
posteriori della 3ª fila
Per allacciare le cinture di sicurezza
)
Tirare la cinghia ed inserire l'estre-
mità C
nel dispositivo d'aggancio,
lato rivestimento laterale del baga-
gliaio.
)
Inserire l'estremità D
nel dispositivo
d'aggancio opposto.
)
Verifi care il bloccaggio dei disposi-
tivi d'aggancio effettuando una pro-
va di trazione sulla cinghia.
)
Tirare la cinghia ed inserire l'estremità A
nel dispositivo d'aggancio sinistro.
)
Inserire l'estremità B
nel dispositivo
d'aggancio destro.
)
Verifi care il bloccaggio di ogni
dispositivo d'aggancio con una prova
di trazione della cinghia.
Le cinture di sicurezza posteriori della
3ª fi la sono integrate nell'angolo corri-
spondente del montante del bagagliaio
e del tetto. In caso di ricentraggio dei due se-
dili laterali della 2ª fi la, utilizzare
sempre le cinture di sicurezza po-
steriori laterali.
Per sganciare le cinture di sicurezza
)
Premere il pulsante rosso del dispositivo
d'aggancio D
, e poi del dispositivo C
.
)
Accompagnare l'avvolgimento della
cinghia e portare l'estremità D
, e
poi l'estremità C,
sul magnete del
punto di ancoraggio del montante
corrispondente del bagagliaio.
La cintura di sicurezza del sedile po-
steriore centrale della 2ª fi la è integrata
nella parte posteriore sinistra del tetto.
La 3ª fi la di sedili (SW con sedili
posteriori singoli) non è dotata di
spie delle cinture di sicurezza non
allacciate.
Page 138 of 336
i
136
SICUREZZA

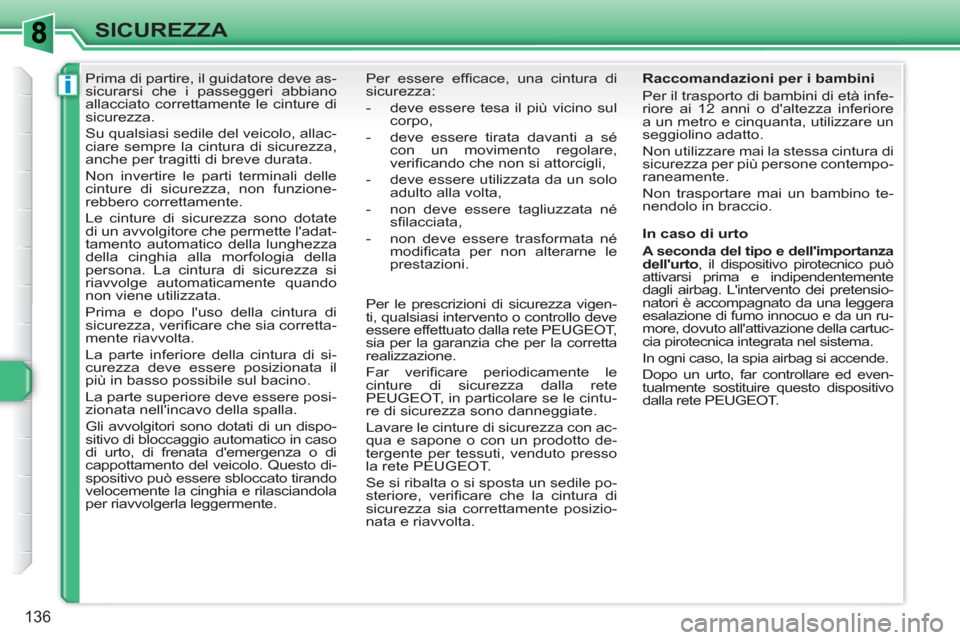

Prima di partire, il guidatore deve as-
sicurarsi che i passeggeri abbiano
allacciato correttamente le cinture di
sicurezza.
Su qualsiasi sedile del veicolo, allac-
ciare sempre la cintura di sicurezza,
anche per tragitti di breve durata.
Non invertire le parti terminali delle
cinture di sicurezza, non funzione-
rebbero correttamente.
Le cinture di sicurezza sono dotate
di un avvolgitore che permette l'adat-
tamento automatico della lunghezza
della cinghia alla morfologia della
persona. La cintura di sicurezza si
riavvolge automaticamente quando
non viene utilizzata.
Prima e dopo l'uso della cintura di
sicurezza, verifi care che sia corretta-
mente riavvolta.
La parte inferiore della cintura di si-
curezza deve essere posizionata il
più in basso possibile sul bacino.
La parte superiore deve essere posi-
zionata nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispo-
sitivo di bloccaggio automatico in caso
di urto, di frenata d'emergenza o di
cappottamento del veicolo. Questo di-
spositivo può essere sbloccato tirando
velocemente la cinghia e rilasciandola
per riavvolgerla leggermente. Per essere effi cace, una cintura di
sicurezza:
- deve essere tesa il più vicino sul
corpo,
- deve essere tirata davanti a sé
con un movimento regolare,
verifi cando che non si attorcigli,
- deve essere utilizzata da un solo
adulto alla volta,
- non deve essere tagliuzzata né
sfi lacciata,
- non deve essere trasformata né
modifi cata per non alterarne le
prestazioni.
Per le prescrizioni di sicurezza vigen-
ti, qualsiasi intervento o controllo deve
essere effettuato dalla rete PEUGEOT,
sia per la garanzia che per la corretta
realizzazione.
Far verifi care periodicamente le
cinture di sicurezza dalla rete
PEUGEOT, in particolare se le cintu-
re di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con ac-
qua e sapone o con un prodotto de-
tergente per tessuti, venduto presso
la rete PEUGEOT.
Se si ribalta o si sposta un sedile po-
steriore, verifi care che la cintura di
sicurezza sia correttamente posizio-
nata e riavvolta.
Raccomandazioni per i bambini
Per il trasporto di bambini di età infe-
riore ai 12 anni o d'altezza inferiore
a un metro e cinquanta, utilizzare un
seggiolino adatto.
Non utilizzare mai la stessa cintura di
sicurezza per più persone contempo-
raneamente.
Non trasportare mai un bambino te-
nendolo in braccio.
In caso di urto
A seconda del tipo e dell'importanza
dell'urto
, il dispositivo pirotecnico può
attivarsi prima e indipendentemente
dagli airbag. L'intervento dei pretensio-
natori è accompagnato da una leggera
esalazione di fumo innocuo e da un ru-
more, dovuto all'attivazione della cartuc-
cia pirotecnica integrata nel sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed even-
tualmente sostituire questo dispositivo
dalla rete PEUGEOT.
Page 139 of 336
i
!
137
SICUREZZA
AIRBAG
L'attivazione del o degli airbag è
accompagnata da una leggera
emissione di fumo inoffensivo e da
un rumore, dovuti all'attivazione
della cartuccia pirotecnica integra-
ta nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione può provocare una
leggera diminuzione della capaci-
tà uditiva per un breve periodo di
tempo.
Airbag frontali
Sistema che protegge il guidatore e il
passeggero anteriore in caso di urto
frontale violento per limitare i rischi di
traumi alla testa e al torace.
L'airbag del guidatore è integrato al
centro del volante; quello del passeg-
gero anteriore, nel cruscotto al di sopra
del cassettino portaoggetti.
Attivazione
Gli airbag si gonfi ano contemporanea-
mente (tranne se l'airbag frontale del
passeggero è disattivato) in caso di urto
frontale violento applicato su una parte
o su tutta la zona d'impatto frontale A
,
secondo l'asse longitudinale del veicolo
su un piano orizzontale e diretto dall'an-
teriore al posteriore del veicolo.
L'airbag frontale s'interpone tra il pas-
seggero anteriore del veicolo e il cru-
scotto, ammortizzando la sua proiezione
in avanti.
Zone di rilevazione dell'urto
A.
Zona d'impatto frontale.
B.
Zona d'impatto laterale.
Gli airbag non funzionano se il
contatto non è inserito.
Questi equipaggiamenti funziona-
no una sola volta. Se si verifi ca un
secondo urto (durante lo stesso in-
cidente o in un incidente successi-
vo), l'airbag non funziona.
Sistema progettato per ottimizzare la
sicurezza dei passeggeri (tranne per il
passeggero posteriore centrale) in caso
di urto violento. Questo sistema comple-
ta l'azione delle cinture di sicurezza do-
tate di limitatore di carico (tranne per il
passeggero posteriore centrale).
In questo caso, i sensori elettronici re-
gistrano ed analizzano gli urti frontali e
laterali che si verifi cano nelle zone di ri-
levazione dell'urto:
- in caso di urto violento, gli airbag
si gonfi ano istantaneamente e
proteggono i passeggeri (tranne il
passeggero posteriore centrale);
subito dopo l'urto, gli airbag si
sgonfi ano rapidamente per non
intralciare la visibilità o l'eventuale
uscita dei passeggeri,
- in caso di urto poco violento,
d'impatto sulla parte posteriore e in
alcune condizioni di ribaltamento,
gli airbag non si gonfi ano; in questo
genere di situazione, la cintura di
sicurezza è suffi ciente per garantire
una protezione ottimale.
Page 140 of 336
!
!
138
SICUREZZA

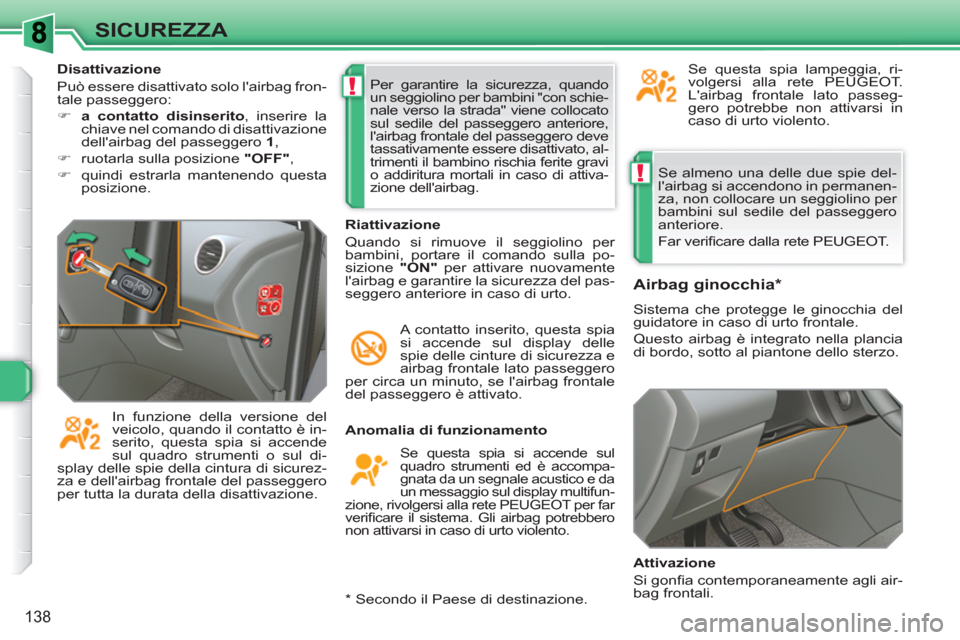

Se almeno una delle due spie del-
l'airbag si accendono in permanen-
za, non collocare un seggiolino per
bambini sul sedile del passeggero
anteriore.
Far verifi care dalla rete PEUGEOT.
Anomalia di funzionamento
Se questa spia si accende sul
quadro strumenti ed è accompa-
gnata da un segnale acustico e da
un messaggio sul display multifun-
zione, rivolgersi alla rete PEUGEOT per far
verifi care il sistema. Gli airbag potrebbero
non attivarsi in caso di urto violento.
Airbag ginocchia *
Sistema che protegge le ginocchia del
guidatore in caso di urto frontale.
Questo airbag è integrato nella plancia
di bordo, sotto al piantone dello sterzo.
Attivazione
Si gonfi a contemporaneamente agli air-
bag frontali.
Riattivazione
Quando si rimuove il seggiolino per
bambini, portare il comando sulla po-
sizione "ON"
per attivare nuovamente
l'airbag e garantire la sicurezza del pas-
seggero anteriore in caso di urto.
A contatto inserito, questa spia
si accende sul display delle
spie delle cinture di sicurezza e
airbag frontale lato passeggero
per circa un minuto, se l'airbag frontale
del passeggero è attivato. Per garantire la sicurezza, quando
un seggiolino per bambini "con schie-
nale verso la strada" viene collocato
sul sedile del passeggero anteriore,
l'airbag frontale del passeggero deve
tassativamente essere disattivato, al-
trimenti il bambino rischia ferite gravi
o addiritura mortali in caso di attiva-
zione dell'airbag.
In funzione della versione del
veicolo, quando il contatto è in-
serito, questa spia si accende
sul quadro strumenti o sul di-
splay delle spie della cintura di sicurez-
za e dell'airbag frontale del passeggero
per tutta la durata della disattivazione. Se questa spia lampeggia, ri-
volgersi alla rete PEUGEOT.
L'airbag frontale lato passeg-
gero potrebbe non attivarsi in
caso di urto violento.
Disattivazione
Può essere disattivato solo l'airbag fron-
tale passeggero:
)
a contatto disinserito
, inserire la
chiave nel comando di disattivazione
dell'airbag del passeggero 1
,
)
ruotarla sulla posizione "OFF"
,
)
quindi estrarla mantenendo questa
posizione.
* Secondo il Paese di destinazione.
