Page 111 of 336
109

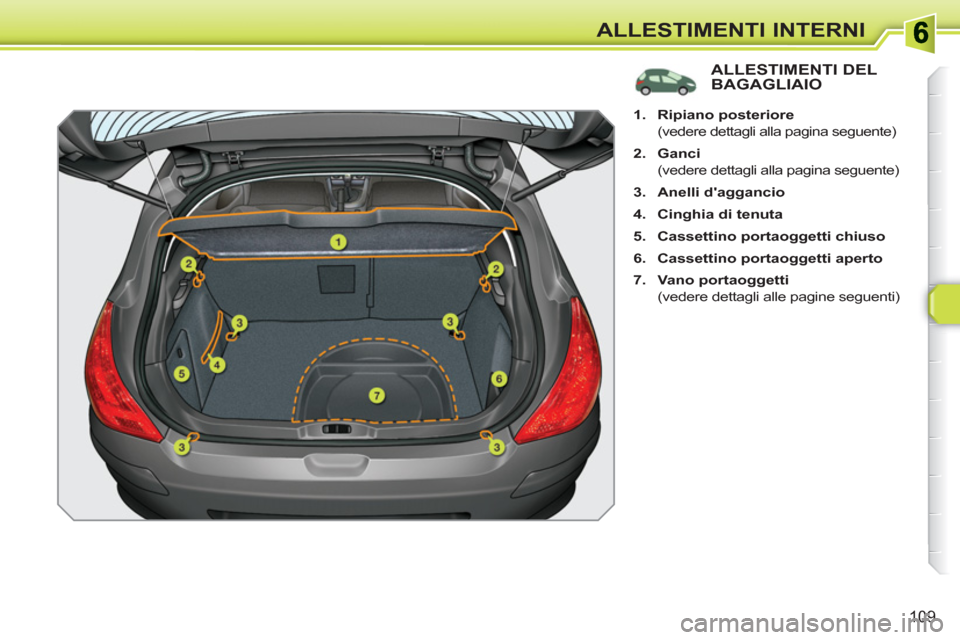

ALLESTIMENTI INTERNI
ALLESTIMENTI DELBAGAGLIAIO
1.
Ripiano posteriore
(vedere dettagli alla pagina seguente)
2.
Ganci
(vedere dettagli alla pagina seguente)
3.
Anelli
d'aggancio
4.
Cinghia di tenuta
5.
Cassettino portaoggetti chiuso
6.
Cassettino portaoggetti aperto
7.
Vano portaoggetti
(vedere dettagli alle pagine seguenti)
Page 112 of 336
i
110
ALLESTIMENTI INTERNI

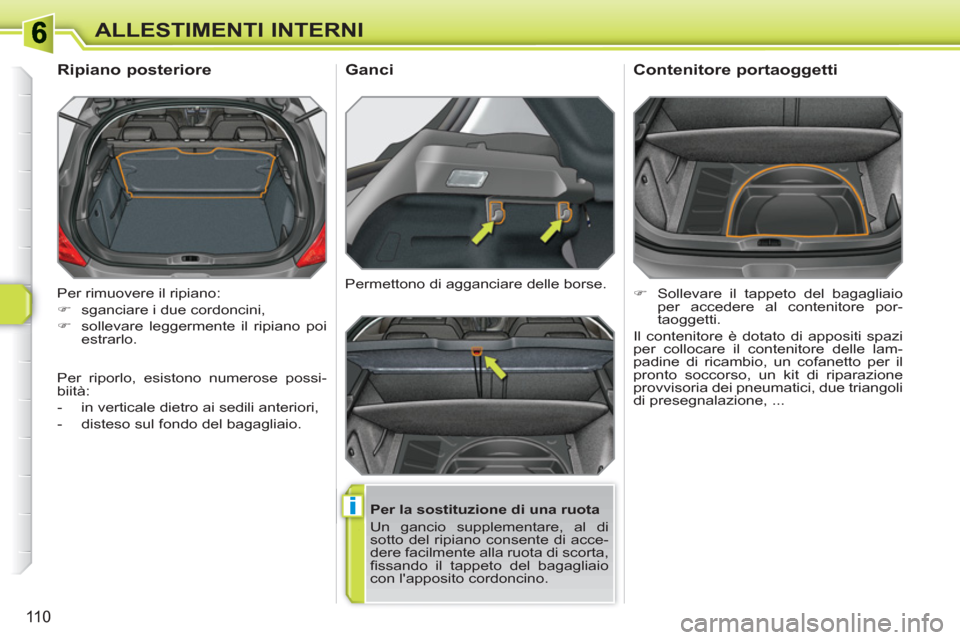

Per rimuovere il ripiano:
)
sganciare i due cordoncini,
)
sollevare leggermente il ripiano poi
estrarlo.
Ripiano posteriore
Per la sostituzione di una ruota
Un gancio supplementare, al di
sotto del ripiano consente di acce-
dere facilmente alla ruota di scorta,
fi ssando il tappeto del bagagliaio
con l'apposito cordoncino.
Permettono di agganciare delle borse.
Ganci
Per riporlo, esistono numerose possi-
biità:
- in verticale dietro ai sedili anteriori,
- disteso sul fondo del bagagliaio.
)
Sollevare il tappeto del bagagliaio
per accedere al contenitore por-
taoggetti.
Il contenitore è dotato di appositi spazi
per collocare il contenitore delle lam-
padine di ricambio, un cofanetto per il
pronto soccorso, un kit di riparazione
provvisoria dei pneumatici, due triangoli
di presegnalazione, ...
Contenitore portaoggetti

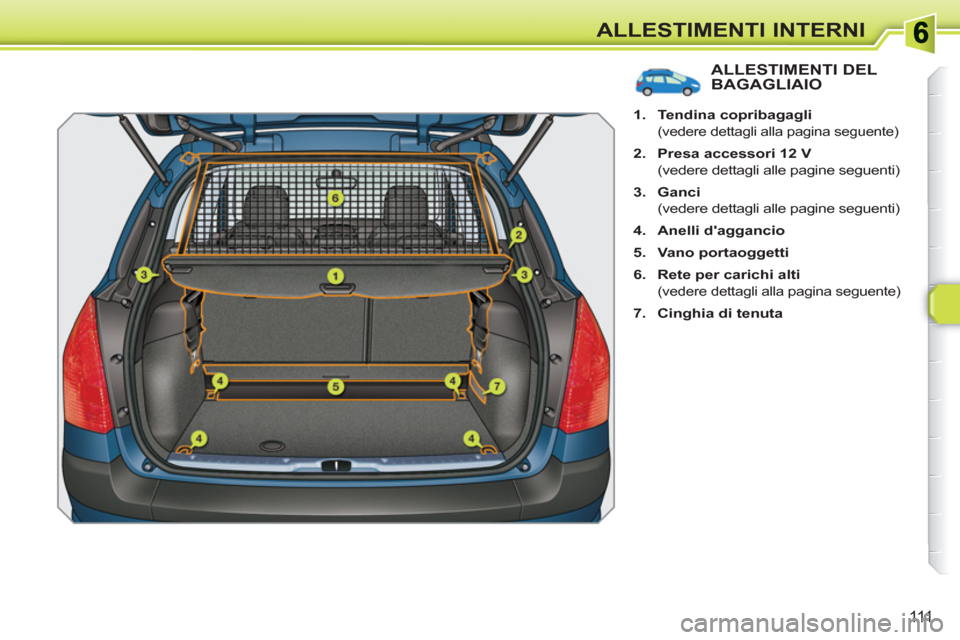

Page 113 of 336
111
ALLESTIMENTI INTERNI
ALLESTIMENTI DELBAGAGLIAIO
1.
Tendina copribagagli
(vedere dettagli alla pagina seguente)
2.
Presa accessori 12 V
(vedere dettagli alle pagine seguenti)
3.
Ganci
(vedere dettagli alle pagine seguenti)
4.
Anelli d'aggancio
5.
Vano portaoggetti
6.
Rete per carichi alti
(vedere dettagli alla pagina seguente)
7.
Cinghia di tenuta
Page 114 of 336
i
11 2
ALLESTIMENTI INTERNI

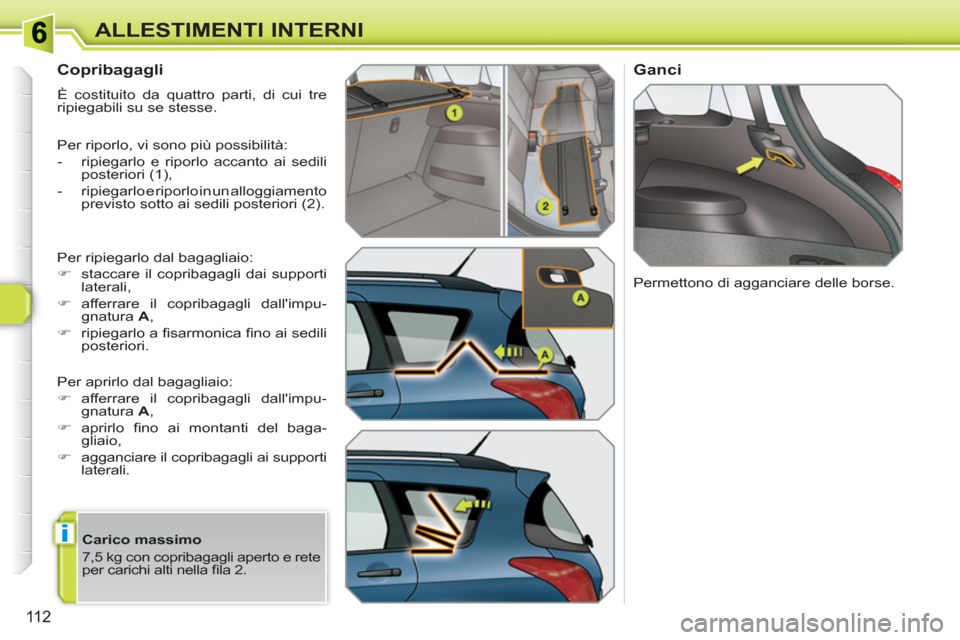

Copribagagli
È costituito da quattro parti, di cui tre
ripiegabili su se stesse.
Per riporlo, vi sono più possibilità:
- ripiegarlo e riporlo accanto ai sedili
posteriori (1),
- ripiegarlo e riporlo in un alloggiamento
previsto sotto ai sedili posteriori (2).
Per ripiegarlo dal bagagliaio:
)
staccare il copribagagli dai supporti
laterali,
)
afferrare il copribagagli dall'impu-
gnatura A
,
)
ripiegarlo a fi sarmonica fi no ai sedili
posteriori.
Per aprirlo dal bagagliaio:
)
afferrare il copribagagli dall'impu-
gnatura A
,
)
aprirlo fi no ai montanti del baga-
gliaio,
)
agganciare il copribagagli ai supporti
laterali.
Ganci
Carico massimo
7,5 kg con copribagagli aperto e rete
per carichi alti nella fi la 2.
Permettono di agganciare delle borse.
Page 115 of 336
i
i
113
ALLESTIMENTI INTERNI

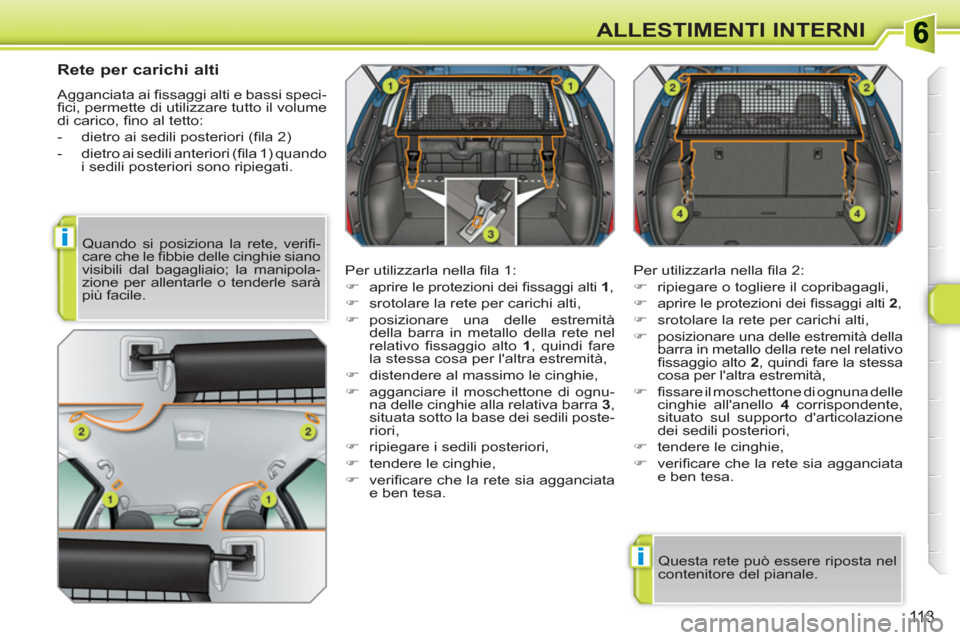

Rete per carichi alti
Agganciata ai fi ssaggi alti e bassi speci-
fi ci, permette di utilizzare tutto il volume
di carico, fi no al tetto:
- dietro ai sedili posteriori (fi la 2)
- dietro ai sedili anteriori (fi la 1) quando
i sedili posteriori sono ripiegati.
Per utilizzarla nella fi la 1:
)
aprire le protezioni dei fi ssaggi alti 1
,
)
srotolare la rete per carichi alti,
)
posizionare una delle estremità
della barra in metallo della rete nel
relativo fi ssaggio alto 1
, quindi fare
la stessa cosa per l'altra estremità,
)
distendere al massimo le cinghie,
)
agganciare il moschettone di ognu-
na delle cinghie alla relativa barra 3
,
situata sotto la base dei sedili poste-
riori,
)
ripiegare i sedili posteriori,
)
tendere le cinghie,
)
verifi care che la rete sia agganciata
e ben tesa. Per utilizzarla nella fi la 2:
)
ripiegare o togliere il copribagagli,
)
aprire le protezioni dei fi ssaggi alti 2
,
)
srotolare la rete per carichi alti,
)
posizionare una delle estremità della
barra in metallo della rete nel relativo
fi ssaggio alto 2
, quindi fare la stessa
cosa per l'altra estremità,
)
fi ssare il moschettone di ognuna delle
cinghie all'anello 4
corrispondente,
situato sul supporto d'articolazione
dei sedili posteriori,
)
tendere le cinghie,
)
verifi care che la rete sia agganciata
e ben tesa. Quando si posiziona la rete, verifi -
care che le fi bbie delle cinghie siano
visibili dal bagagliaio; la manipola-
zione per allentarle o tenderle sarà
più facile.
Questa rete può essere riposta nel
contenitore del pianale.
Page 116 of 336

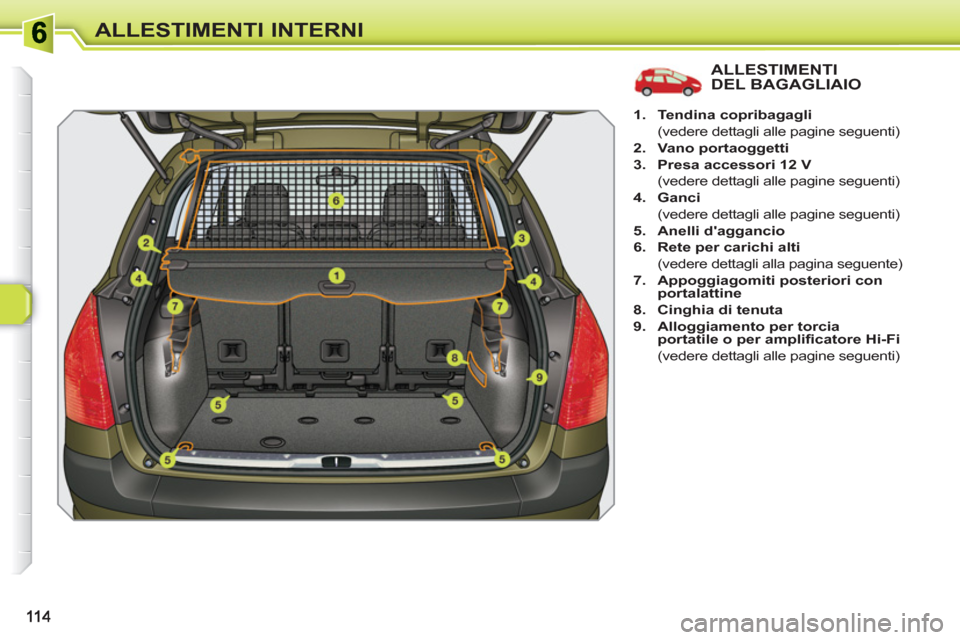

ALLESTIMENTI INTERNI
ALLESTIMENTI DEL BAGAGLIAIO
1.
Tendina copribagagli
(vedere dettagli alle pagine seguenti)
2.
Vano portaoggetti
3.
Presa accessori 12 V
(vedere dettagli alle pagine seguenti)
4.
Ganci
(vedere dettagli alle pagine seguenti)
5.
Anelli d'aggancio
6.
Rete per carichi alti
(vedere dettagli alla pagina seguente)
7.
Appoggiagomiti posteriori con
portalattine
8.
Cinghia di tenuta
9.
Alloggiamento per torcia
portatile o per amplifi catore Hi-Fi
(vedere dettagli alle pagine seguenti)
Page 117 of 336
i
115
ALLESTIMENTI INTERNI

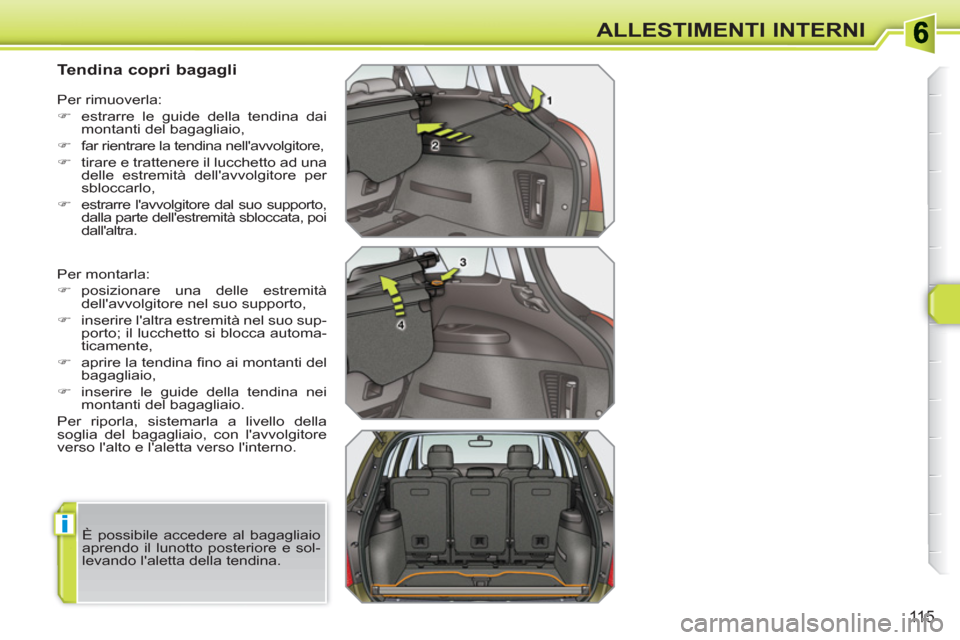

Tendina copri bagagli
Per montarla:
)
posizionare una delle estremità
dell'avvolgitore nel suo supporto,
)
inserire l'altra estremità nel suo sup-
porto; il lucchetto si blocca automa-
ticamente,
)
aprire la tendina fi no ai montanti del
bagagliaio,
)
inserire le guide della tendina nei
montanti del bagagliaio.
Per riporla, sistemarla a livello della
soglia del bagagliaio, con l'avvolgitore
verso l'alto e l'aletta verso l'interno. Per rimuoverla:
)
estrarre le guide della tendina dai
montanti del bagagliaio,
)
far rientrare la tendina nell'avvolgitore,
)
tirare e trattenere il lucchetto ad una
delle estremità dell'avvolgitore per
sbloccarlo,
)
estrarre l'avvolgitore dal suo supporto,
dalla parte dell'estremità sbloccata, poi
dall'altra.
È possibile accedere al bagagliaio
aprendo il lunotto posteriore e sol-
levando l'aletta della tendina.

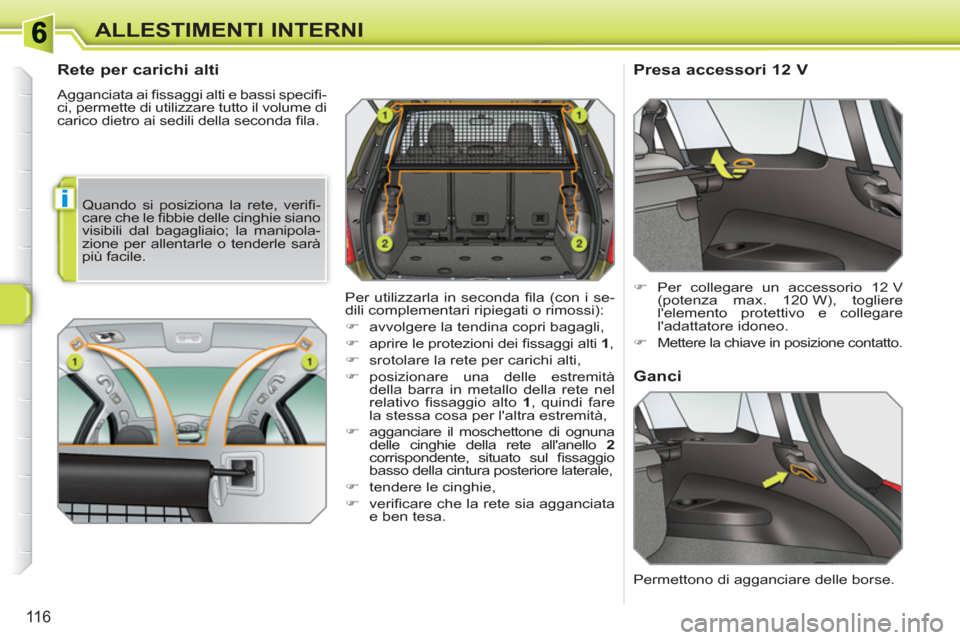

Page 118 of 336
i
116
ALLESTIMENTI INTERNI
Rete per carichi alti
Agganciata ai fi ssaggi alti e bassi specifi -
ci, permette di utilizzare tutto il volume di
carico dietro ai sedili della seconda fi la.
Presa accessori 12 V
)
Per collegare un accessorio 12 V
(potenza max. 120 W), togliere
l'elemento protettivo e collegare
l'adattatore idoneo.
)
Mettere la chiave in posizione contatto.
Per utilizzarla in seconda fi la (con i se-
dili complementari ripiegati o rimossi):
)
avvolgere la tendina copri bagagli,
)
aprire le protezioni dei fi ssaggi alti 1
,
)
srotolare la rete per carichi alti,
)
posizionare una delle estremità
della barra in metallo della rete nel
relativo fi ssaggio alto 1
, quindi fare
la stessa cosa per l'altra estremità,
)
agganciare il moschettone di ognuna
delle cinghie della rete all'anello 2
corrispondente, situato sul fi ssaggio
basso della cintura posteriore laterale,
)
tendere le cinghie,
)
verifi care che la rete sia agganciata
e ben tesa.
Ganci
Quando si posiziona la rete, verifi -
care che le fi bbie delle cinghie siano
visibili dal bagagliaio; la manipola-
zione per allentarle o tenderle sarà
più facile.
Permettono di agganciare delle borse.
Page 119 of 336
!i
11 7
ALLESTIMENTI INTERNI

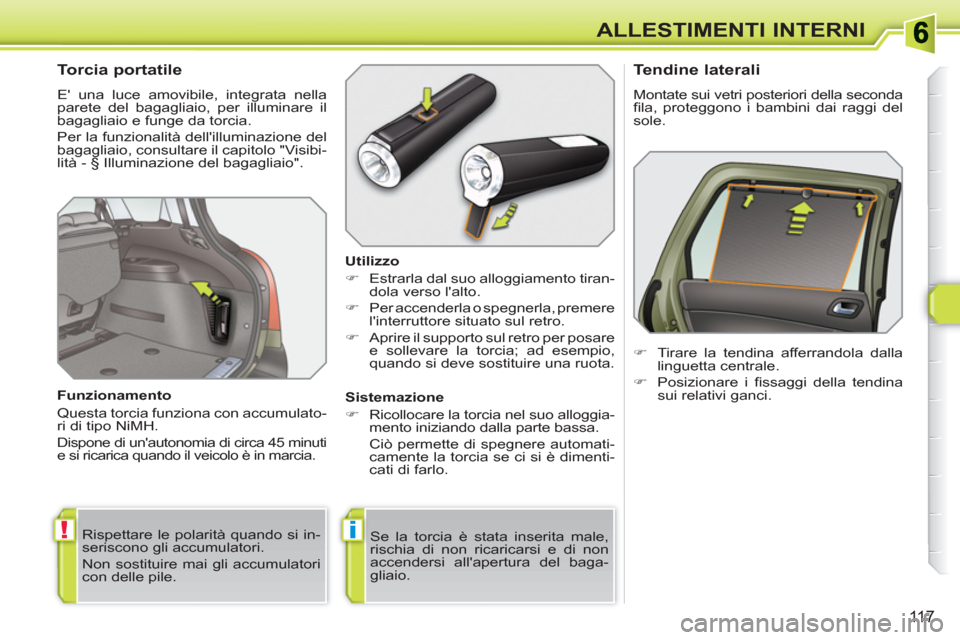

Torcia portatile
E' una luce amovibile, integrata nella
parete del bagagliaio, per illuminare il
bagagliaio e funge da torcia.
Per la funzionalità dell'illuminazione del
bagagliaio, consultare il capitolo "Visibi-
lità - § Illuminazione del bagagliaio".
Funzionamento
Questa torcia funziona con accumulato-
ri di tipo NiMH.
Dispone di un'autonomia di circa 45 minuti
e si ricarica quando il veicolo è in marcia.
Utilizzo
)
Estrarla dal suo alloggiamento tiran-
dola verso l'alto.
)
Per accenderla o spegnerla, premere
l'interruttore situato sul retro.
)
Aprire il supporto sul retro per posare
e sollevare la torcia; ad esempio,
quando si deve sostituire una ruota.
Sistemazione
)
Ricollocare la torcia nel suo alloggia-
mento iniziando dalla parte bassa.
Ciò permette di spegnere automati-
camente la torcia se ci si è dimenti-
cati di farlo.
Tendine laterali
Montate sui vetri posteriori della seconda
fi la, proteggono i bambini dai raggi del
sole.
)
Tirare la tendina afferrandola dalla
linguetta centrale.
)
Posizionare i fi ssaggi della tendina
sui relativi ganci.
Rispettare le polarità quando si in-
seriscono gli accumulatori.
Non sostituire mai gli accumulatori
con delle pile. Se la torcia è stata inserita male,
rischia di non ricaricarsi e di non
accendersi all'apertura del baga-
gliaio.
Page 120 of 336
i
118

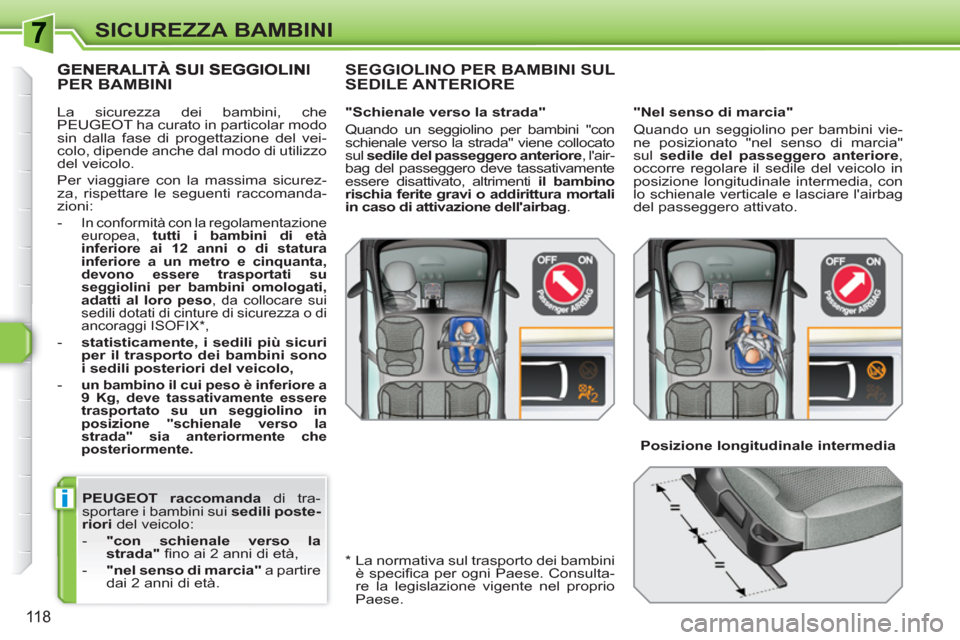

SICUREZZA BAMBINI
PEUGEOT raccomanda
di tra-
sportare i bambini sui sedili poste-
riori
del veicolo:
- "con schienale verso la
strada"
fi no ai 2 anni di età,
- "nel senso di marcia"
a partire
dai 2 anni di età.
PER BAMBINISEGGIOLINO PER BAMBINI SUL SEDILE ANTERIORE
"Nel senso di marcia"
Quando un seggiolino per bambini vie-
ne posizionato "nel senso di marcia"
sul sedile del passeggero anteriore
,
occorre regolare il sedile del veicolo in
posizione longitudinale intermedia, con
lo schienale verticale e lasciare l'airbag
del passeggero attivato.
"Schienale verso la strada"
Quando un seggiolino per bambini "con
schienale verso la strada" viene collocato
sul sedile del passeggero anteriore
, l'air-
bag del passeggero deve tassativamente
essere disattivato, altrimenti il bambino
rischia ferite gravi o addirittura mortali
in caso di attivazione dell'airbag
.
*
La normativa sul trasporto dei bambini
è specifi ca per ogni Paese. Consulta-
re la legislazione vigente nel proprio
Paese. La sicurezza dei bambini, che
PEUGEOT ha curato in particolar modo
sin dalla fase di progettazione del vei-
colo, dipende anche dal modo di utilizzo
del veicolo.
Per viaggiare con la massima sicurez-
za, rispettare le seguenti raccomanda-
zioni:
-
In conformità con la regolamentazione
europea, tutti i bambini di età
inferiore ai 12 anni o di statura
inferiore a un metro e cinquanta,
devono essere trasportati su
seggiolini per bambini omologati,
adatti al loro peso
, da collocare sui
sedili dotati di cinture di sicurezza o di
ancoraggi ISOFIX * ,
- statisticamente, i sedili più sicuri
per il trasporto dei bambini sono
i sedili posteriori del veicolo,
-
un bambino il cui peso è inferiore a
9 Kg, deve tassativamente essere
trasportato su un seggiolino in
posizione "schienale verso la
strada" sia anteriormente che
posteriormente.
Posizione longitudinale intermedia
