Page 101 of 356
5
!
99
VISIBILITÀ
Modello con fanalino fendinebbia
posteriore singolo
Fanalino fendinebbia posteriore
)
Per accendere il fendinebbia
posteriore ruotare in avanti la ghiera
a impulsi C
.
In caso di spegnimento automatico dei
fari (con modello AUTO), il fanalino fen-
dinebbia e gli anabbaglianti resteranno
accesi.
)
Per spegnere i fari, ruotare all'indietro
la ghiera a impulsi C
.
Sia in presenza di bel tempo che di piog-
gia, sia di giorno che di notte, è vietato
accendere i fari fendinebbia anteriori
e il fanalino fendinebbia posteriore. In
queste situazioni la potenza dei loro fa-
sci luminosi potrebbe abbagliare gli altri
guidatori. I fari e il fanalino fendinebbia
devono essere utilizzati unicamente in
presenza di nebbia o di nevicata.
In tali condizioni climatiche il guidato-
re deve accendere manualmente i fari
fendinebbia e gli anabbaglianti, poiché
il captatore di luminosità potrebbe rile-
vare una luce suffi ciente.
Ricordarsi di spegnere i fari fendinebbia
anteriori e il fanalino fendinebbia poste-
riore quando non sono più necessari.
Modello con fendinebbia anteriori e
fanalino fendinebbia posteriore Fari fendinebbia anteriori e fa-
nalino posteriore
Dare un impulso ruotando la ghiera C
:
)
in avanti una volta per accendere i
fendinebbia anteriori,
)
in avanti una seconda volta per
accendere il fanalino fendinebbia
posteriore,
)
una volta verso di sè per spegnere il
fanalino fendinebbia posteriore.
)
una seconda volta verso di sè per
spegnere i fendinebbia anteriori.
In caso di spegnimento automatico dei
fari (con modello AUTO) o di spegni-
mento manuale dei fari anabbaglianti, i
fendinebbia e le luci di posizione reste-
ranno accese.
)
Per spegnere i fendinebbia ruotare
all'indietro la ghiera, si spegneranno
anche le luci di posizione.
C.
Ghiera di selezione dei fendinebbia.
Funzionano con gli anabbaglianti e gli
abbaglianti accesi.
Page 102 of 356
5
i
i
100
VISIBILITÀ
Spegnimento dei fari
all'interruzione del contatto
All'interruzione del contatto, tutti i
fari si spengono istantaneamente,
tranne i fari anabbaglianti in caso di
accensione temporizzata attivata.
Accensione dei fari dopo
l'interruzione del contatto
Per riattivare il comando d'illumina-
zione, ruotare la ghiera A
e collo-
carla in posizione "0"
, fari spenti,
poi sulla posizione scelta.
All'apertura della porta del guidato-
re, l'emissione di un segnale acu-
stico avverte della dimenticanza
dei fari accesi.
Tutti i fari, tranne le luci di posizione,
si spegneranno automaticamente
entro trenta minuti al massimo per
evitare di scaricare la batteria.
Fari a diodi elettroluminescenti
In alcune condizioni climatiche
(bassa temperatura, umidità), po-
trebbe formarsi un leggero strato
di condensa sulla superfi cie interna
del vetro dei fari anteriori e dei fanali
posteriori, che scompare alcuni mi-
nuti dopo l’accensione degli stessi.
Fari diurni
Fari diurni, obbligatori in alcuni Paesi,
che si attivano automaticamente all'av-
viamento del motore e che permettono
una migliore visibilità del veicolo agli al-
tri guidatori.
Questa funzione è garantita:
- per i Paesi in cui la regolamentazione
lo impone,
dell'accensione dei fari anabba-
glianti abbinata all'accensione delle
luci di posizione e delle luci della tar-
ga; questa funzione non può essere
disattivata.
- per gli altri Paesi di commercializza-
zione,
dall'accensione di fari specifi ci a dio-
di (lampadine o fari a diodi elettro-
luminescenti); questa funzione può
essere attivata o disattivata passan-
do dal menu di confi gurazione del
veicolo.
Il comando dei fari deve essere posizio-
nato su "0"
o "AUTO"
(modalità giorno).
La disattivazione dei fari diurni è effetti-
va dopo la manipolazione del comando
dei fari o dopo il successivo avviamento
del motore; l'attivazione è presa in con-
to immediatamente.
Il posto di guida (quadro strumenti, di-
splay multifunzione, frontalino clima-
tizzatore, ...) non si illumina, tranne
passando in modalità notte, accensione
manuale o automatica dei fari.
Si accendono all'avviamento del motore.
In funzione del Paese di commercializ-
zazione assicurano le funzioni di:
- fari diurni * in modalità giorno e luci
di posizione in modalità notte (con
i fari diurni, l'intensità luminosa è
maggiore),
o
- luci di posizione in modalità giorno e
notte.
In presenza di fari a diodi elettrolumine-
scenti, le lampadine con fi lamento dei
fari diurni/luci di posizione dei gruppi ot-
tici anteriori non sono attive.
*
funzione parametrabile attraverso il
menu di confi gurazione del veicolo.
Page 103 of 356
5
!
AUTO
101
VISIBILITÀ
In caso di nebbia o di neve, il sen-
sore di luminosità può rilevare una
luce suffi ciente. I fari non si accen-
deranno quindi automaticamente.
Non ricoprire il sensore di lumino-
sità, abbinato al sensore di pioggia
e situato al centro del parabrezza,
dietro al retrovisore interno; le fun-
zioni corrispondenti non sarebbero
più comandabili.
Abbinamento con l'accensione
temporizzata automatica dei fari
L'abbinamento con l'accensione auto-
matica apporta all'accensione tempo-
rizzata dei fari altre possibilità:
- scelta della durata dell'accensione
dei fari per 15, 30 o 60 secondi nelle
funzioni parametrabili del menu di
confi gurazione del veicolo (tranne
display monocromatico A per il quale
la durata è fi ssa: 60 secondi)
- attivazione automatica dei fari
quando la funzione è attivata.
Anomalia di funzionamento
In caso di anomalia di funziona-
mento del sensore di luminosi-
tà, i fari si accendono, questa
spia si accende sul quadro stru-
menti e/o un messaggio appare
sul display multifunzione, accompagna-
to da un segnale acustico.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualifi cato.
Accensione temporizzata
dei fari
Tenere temporaneamente i fari anabba-
glianti accesi dopo aver spento il moto-
re del veicolo, agevola l'allontanamento
del guidatore in caso di poca luce.
Attivazione
)
A motore spento, fare un lampeggio dei
fari con il comando d'illuminazione.
)
Un nuovo lampeggio dei fari inter-
rompe la funzione.
Disattivazione
L'accensione temporizzata manuale dei
fari s'interrompe automaticamente dopo
un tempo prestabilito.
Accensione automatica
Le luci di posizione e i fari anabbaglianti
si accendono automaticamente, senza
intervento del guidatore, in caso di scar-
sa luminosità esterna o, in alcuni casi,
di funzionamento dei tergicristalli.
Non appena la luminosità torna ad es-
sere suffi ciente o quando i tergicristalli
si fermano, i fari si spengono automa-
ticamente.
Attivazione
)
Portare la ghiera sulla posizione
"AUTO"
. L'accensione automatica
è accompagnata da un messaggio
sul display.
Disattivazione
)
Portare la ghiera in una posizione
diversa da "AUTO"
.
La disattivazione
è accompagnata da un messaggio sul
display.
Page 104 of 356
5
i
i
102
VISIBILITÀ
ILLUMINAZIONE ESTERNA
D'ACCOGLIENZA
L'accensione a distanza dei fari agevo-
la l'accesso del guidatore al veicolo in
caso di scarsa luminosità. Si attiva in
funzione dell'intensità luminosa rilevata
dal captatore di luminosità.
Attivazione
)
Premere il lucchetto aperto del
telecomando.
Gli anabbaglianti e le luci di posizione
si accendono; le porte del veicolo
sono sbloccate.
Programmazione
La scelta della durata d'ac-
censione si effettua dal
menu di confi gurazione del
veicolo.
La durata d'accensione dell'illumi-
nazione d'accoglienza è identica
ed in correlazione con l'accensione
temporizzata automatica.
REGOLAZIONE MANUALE DEI
FARI ALOGENI
Regolazione iniziale sulla posizio-
ne "0"
.
Per non infastidire gli altri guidatori della
strada, i fari con lampade alogene de-
vono essere regolati in altezza, in fun-
zione del carico del veicolo.
0.
1 o 2 persone sui sedili anteriori.
-.
3 persone.
1.
5 persone.
-.
Regolazione intermedia.
2.
5 persone + massa massima
autorizzata.
-.
Regolazione intermedia.
3.
Guidatore + massa massima
autorizzata.
Disattivazione
L'illuminazione d'accoglienza esterna
si spegne automaticamente dopo un
periodo di tempo prestabilito, all'inseri-
mento del contatto o bloccando le porte
del veicolo.
Page 105 of 356
5
!
i
103
VISIBILITÀ
ILLUMINAZIONE DIREZIONALE
Con i fari anabbaglianti o abbaglian-
ti accesi, questa funzione consente al
fascio luminoso di illuminare meglio il
ciglio della strada in curva.
L'utilizzo di questa funzione, a partire
da circa 20 km/h e abbinata esclusiva-
mente alle lampade allo xeno, migliora
notevolmente la qualità dell'illuminazio-
ne in curva.
con fari direzionali
senza fari direzionali
Programmazione
Anomalia di funzionamento
L'attivazione o la disat-
tivazione della funzione
si effettuano dal menu di
confi gurazione del veicolo.
In caso di malfunzionamento,
questa spia lampeggia sul qua-
dro strumenti, accompagnata
da un messaggio sul display
multifunzione.
Consultare la rete PEUGEOT o un ripa-
ratore qualifi cato.
REGOLAZIONE AUTOMATICA
DEI FARI ALLO XENO
Non toccare le lampade allo xeno.
Consultare la rete PEUGEOT o un
riparatore qualifi cato. Per non infastidire gli altri guidatori,
questo sistema corregge automatica-
mente e all'arresto, l'altezza del fascio
delle lampade allo xeno, in funzione del
carico del veicolo.
In caso di malfunzionamento
questa spia si accende sul qua-
dro strumenti, accompagnata
da un segnale acustico e da un
messaggio sul display.
Il sistema provvederà ad abbassare i fari. A velocità nulla o molto bassa o
all'inserimento della retromarcia,
questa funzione non è attiva.
Lo stato della funzione rimane me-
morizzato anche dopo l'estrazione
della chiave di contatto.
Page 106 of 356
5
104
VISIBILITÀ
COMANDI DEL
TERGICRISTALLO
Dispositivo di selezione e di comando
dei vari funzionamenti dei tergicristalli
anteriore e posteriore che garantiscono
la pulizia del vetro.
I tergicristalli anteriori e posteriori del
veicolo sono progettati per migliorare
progressivamente il campo visivo del
guidatore in funzione delle condizioni
climatiche.
Comandi manuali
I comandi del tergicristallo sono gestiti
direttamente dal guidatore mediante la
leva A
e la ghiera B
.
Modello senza funzionamento AUTO
Modello con funzionamento
automatico del tergicristallo
veloce (precipitazioni intense),
normale (pioggia moderata),
intermittente (proporzionale
alla velocità del veicolo),
automatico, poi movi-
mento singolo (vedere
pagina seguente). arresto,
movimento singolo (premere
verso il basso e rilasciare),
Programmazioni
Sono disponibili diverse modalità di co-
mando automatico dei tergicristalli in
base alle opzioni seguenti:
- funzionamento automatico del
tergicristallo anteriore,
- funzionamento del tergicristallo
posteriore all'inserimento della
retromarcia.
Tergicristallo anteriore
A.
Leva di selezione della cadenza di
funzionamento:
o
Page 107 of 356
5
!
105
VISIBILITÀ
Lavacristallo anteriore e lavafari
B.
Ghiera di selezione del tergicristallo
posteriore:
arresto,
funzionamento a intermittenza,
funzionamento abbinato al la-
vacristallo (durata prestabilita).
Programmazione
)
Tirare il comando del tergicristallo
verso di sé. Il lavacristallo e poi il
tergicristallo funzionano per una
durata limitata.
Se gli anabbaglianti sono accesi
, an-
che i lavafari si accendono.
Tergicristallo posteriore
In caso di neve o brina abbondanti
e quando si utilizza un portabici-
clette sul portellone, disattivare il
tergicristallo posteriore automatico
accedendo al menu di confi gura-
zione del display multifunzione.
Livello minimo del liquido
lavacristalli/lavafari
Nei veicoli equipaggiati di lava-
fari, quando si raggiunge il livel-
lo minimo del serbatoio, questa
spia e/o la spia servizio si ac-
cendono sul quadro strumenti accom-
pagnate da un segnale acustico e da un
messaggio sul display multifunzione.
Alla prima sosta, riempire o far riempire
il serbatoio del lavacristalli/lavafari.
La spia si accende all'inserimento del con-
tatto o ad ogni azione sul comando, fi n
quando il serbatoio non viene riempito.
L'attivazione delle funzioni
si effettua dal menu di con-
fi gurazione del veicolo.
Retromarcia
Inserendo la retromarcia mentre è in
funzione il tergicristallo anteriore, quello
posteriore si attiverà.
Questa funzione è attiva per default.
Page 108 of 356
5
!
i
i
106
VISIBILITÀ
Posizione particolare del
tergicristallo anteriore

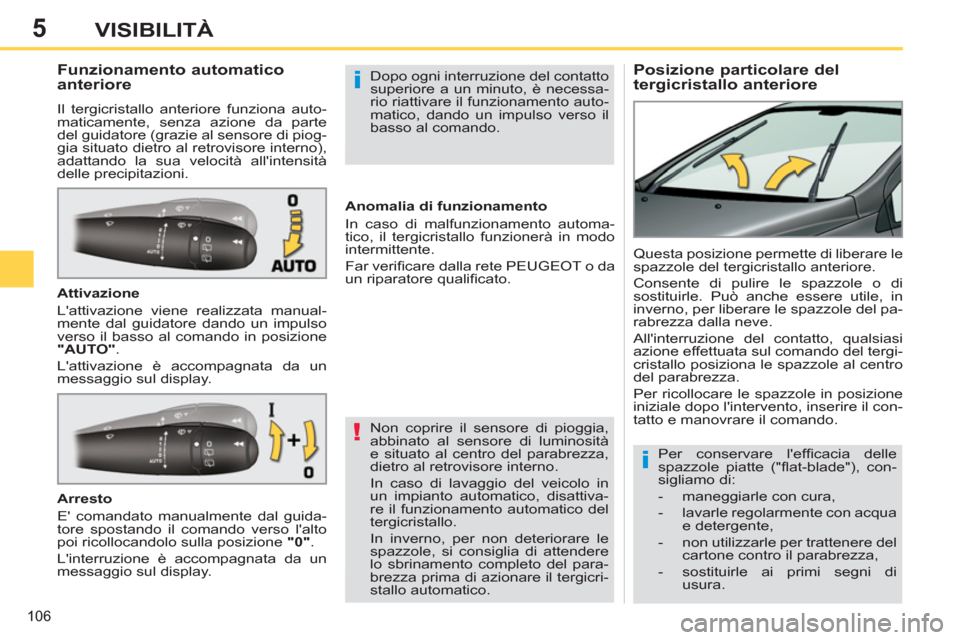

Funzionamento automatico
anteriore
Il tergicristallo anteriore funziona auto-
maticamente, senza azione da parte
del guidatore (grazie al sensore di piog-
gia situato dietro al retrovisore interno),
adattando la sua velocità all'intensità
delle precipitazioni.
Attivazione
L'attivazione viene realizzata manual-
mente dal guidatore dando un impulso
verso il basso al comando in posizione
"AUTO"
.
L'attivazione è accompagnata da un
messaggio sul display. Questa posizione permette di liberare le
spazzole del tergicristallo anteriore.
Consente di pulire le spazzole o di
sostituirle. Può anche essere utile, in
inverno, per liberare le spazzole del pa-
rabrezza dalla neve.
All'interruzione del contatto, qualsiasi
azione effettuata sul comando del tergi-
cristallo posiziona le spazzole al centro
del parabrezza.
Per ricollocare le spazzole in posizione
iniziale dopo l'intervento, inserire il con-
tatto e manovrare il comando.
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità
e situato al centro del parabrezza,
dietro al retrovisore interno.
In caso di lavaggio del veicolo in
un impianto automatico, disattiva-
re il funzionamento automatico del
tergicristallo.
In inverno, per non deteriorare le
spazzole, si consiglia di attendere
lo sbrinamento completo del para-
brezza prima di azionare il tergicri-
stallo automatico.
Dopo ogni interruzione del contatto
superiore a un minuto, è necessa-
rio riattivare il funzionamento auto-
matico, dando un impulso verso il
basso al comando.
Arresto
E' comandato manualmente dal guida-
tore spostando il comando verso l'alto
poi ricollocandolo sulla posizione "0"
.
L'interruzione è accompagnata da un
messaggio sul display.
Anomalia di funzionamento
In caso di malfunzionamento automa-
tico, il tergicristallo funzionerà in modo
intermittente.
Far verifi care dalla rete PEUGEOT o da
un riparatore qualifi cato.
Per conservare l'effi cacia delle
spazzole piatte ("fl at-blade"), con-
sigliamo di:
- maneggiarle con cura,
- lavarle regolarmente con acqua
e detergente,
- non utilizzarle per trattenere del
cartone contro il parabrezza,
- sostituirle ai primi segni di
usura.
Page 109 of 356
5
i
i
!
107
VISIBILITÀ

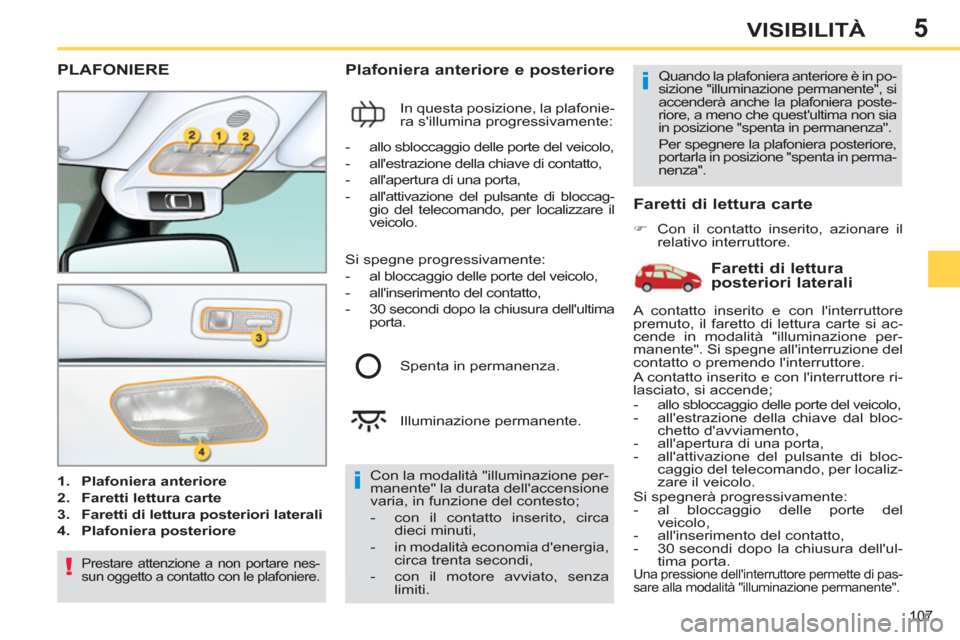

PLAFONIERE
1.
Plafoniera anteriore
2.
Faretti lettura carte
3.
Faretti di lettura posteriori laterali
4.
Plafoniera posteriore
Plafoniera anteriore e posteriore
In questa posizione, la plafonie-
ra s'illumina progressivamente:
Faretti di lettura carte
)
Con il contatto inserito, azionare il
relativo interruttore.
Con la modalità "illuminazione per-
manente" la durata dell'accensione
varia, in funzione del contesto;
- con il contatto inserito, circa
dieci minuti,
- in modalità economia d'energia,
circa trenta secondi,
- con il motore avviato, senza
limiti.
- allo sbloccaggio delle porte del veicolo,
- all'estrazione della chiave di contatto,
- all'apertura di una porta,
- all'attivazione del pulsante di bloccag-
gio del telecomando, per localizzare il
veicolo.
Spenta in permanenza.
Illuminazione permanente.
Quando la plafoniera anteriore è in po-
sizione "illuminazione permanente", si
accenderà anche la plafoniera poste-
riore, a meno che quest'ultima non sia
in posizione "spenta in permanenza".
Per spegnere la plafoniera posteriore,
portarla in posizione "spenta in perma-
nenza".
Faretti di lettura
posteriori laterali Si spegne progressivamente:
- al bloccaggio delle porte del veicolo,
- all'inserimento del contatto,
- 30 secondi dopo la chiusura dell'ultima
porta.
Prestare attenzione a non portare nes-
sun oggetto a contatto con le plafoniere.
A contatto inserito e con l'interruttore
premuto, il faretto di lettura carte si ac-
cende in modalità "illuminazione per-
manente". Si spegne all'interruzione del
contatto o premendo l'interruttore.
A contatto inserito e con l'interruttore ri-
lasciato, si accende;
- allo sbloccaggio delle porte del veicolo,
- all'estrazione della chiave dal bloc-
chetto d'avviamento,
- all'apertura di una porta,
- all'attivazione del pulsante di bloc-
caggio del telecomando, per localiz-
zare il veicolo.
Si spegnerà progressivamente:
- al bloccaggio delle porte del
veicolo,
- all'inserimento del contatto,
- 30 secondi dopo la chiusura dell'ul-
tima porta.
Una pressione dell'interruttore permette di pas-
sare alla modalità "illuminazione permanente".
Page 110 of 356
5
i
i
108
VISIBILITÀ

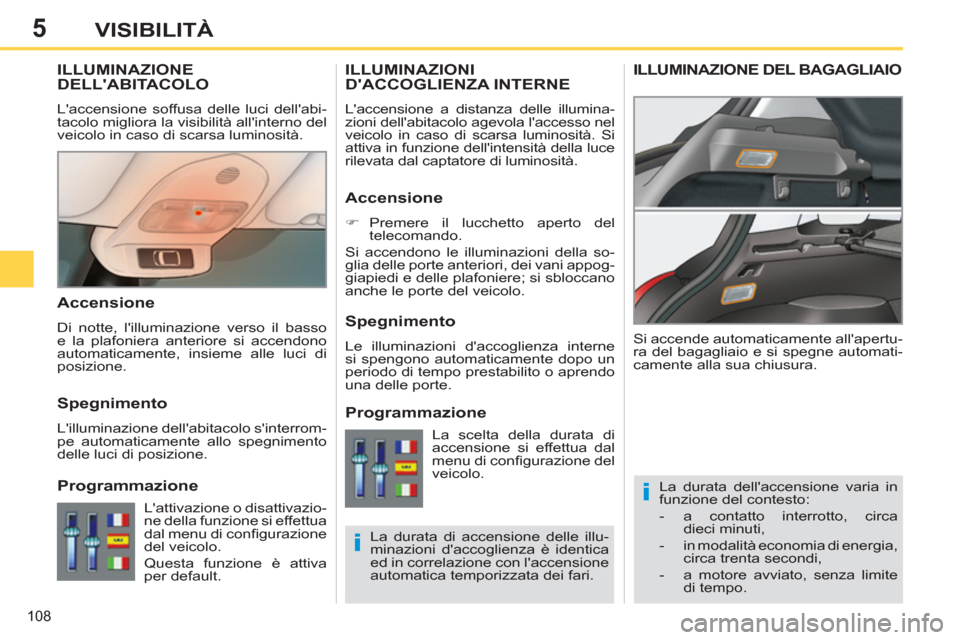

ILLUMINAZIONE
DELL'ABITACOLO
L'accensione soffusa delle luci dell'abi-
tacolo migliora la visibilità all'interno del
veicolo in caso di scarsa luminosità.
La durata dell'accensione varia in
funzione del contesto:
- a contatto interrotto, circa
dieci minuti,
- in modalità economia di energia,
circa trenta secondi,
- a motore avviato, senza limite
di tempo. Si accende automaticamente all'apertu-
ra del bagagliaio e si spegne automati-
camente alla sua chiusura.
ILLUMINAZIONI
D'ACCOGLIENZA INTERNE
L'accensione a distanza delle illumina-
zioni dell'abitacolo agevola l'accesso nel
veicolo in caso di scarsa luminosità. Si
attiva in funzione dell'intensità della luce
rilevata dal captatore di luminosità.
ILLUMINAZIONE DEL BAGAGLIAIO
Accensione
)
Premere il lucchetto aperto del
telecomando.
Si accendono le illuminazioni della so-
glia delle porte anteriori, dei vani appog-
giapiedi e delle plafoniere; si sbloccano
anche le porte del veicolo.
Spegnimento
Le illuminazioni d'accoglienza interne
si spengono automaticamente dopo un
periodo di tempo prestabilito o aprendo
una delle porte.
Programmazione
Accensione
Di notte, l'illuminazione verso il basso
e la plafoniera anteriore si accendono
automaticamente, insieme alle luci di
posizione.
Spegnimento
L'illuminazione dell'abitacolo s'interrom-
pe automaticamente allo spegnimento
delle luci di posizione.
Programmazione
La durata di accensione delle illu-
minazioni d'accoglienza è identica
ed in correlazione con l'accensione
automatica temporizzata dei fari. L'attivazione o disattivazio-
ne della funzione si effettua
dal menu di confi gurazione
del veicolo.
Questa funzione è attiva
per default. La scelta della durata di
accensione si effettua dal
menu di confi gurazione del
veicolo.
