Peugeot 308 SW BL 2011 Vodič za korisnike (in Croatian)

19
UPOZNAVANJE VOZILA
RAZMJEŠTAJ

Nekoliko primjera modularnosti sjedala


7 mjesta

7 mjesta u razmještaju s 5 mjesta i preklopljenim
pomoćnim sjedalima
Prijevoz dugih predmeta

Utovar glomaznog tereta



78

i
!
i
20
UPOZNAVANJE VOZILA

Stop & Start

Prelazak motora u režim STOP
(gašenje)
Prelazak motora u režim START
(ponovno pokretanje)
Isključivanje/ponovno uključivanje
VOŽNJA



159
Sustav se može isključiti u svakom tre-
nutku, pritiskom na tipku "ECO OFF"
;
žaruljica na tipki se pali. Na ploči s instrumentima pali se
žaruljica "ECO"
, a motor se au-
tomatski gasi: Žaruljica "ECO"
se gasi, a mo-
tor se automatski ponovo po-
kreće:


- uz ručni mjenjač
: kad do kraja

pritisnete papučicu spojke,

- uz ručni upravljani mjenjač sa
6 brzina:



●
ako je ručica mjenjača u položaju A

ili M
, nakon otpuštanja papučice
kočnice,

●
ili ako je ručica mjenjača u položaju N

i ako je papučica kočnice otpuštena,
nakon uključivanja položaja A
ili M
,

●
ili nakon uključivanja stupnja
prijenosa za vožnju natrag.


- uz ručni mjenja
č
: pri brzini manjoj
od 20 km/h, nakon postavljanja
ručice mjenjača u neutralan položaj
i otpuštanja papučice spojke,

- uz ručni upravljani mjenjač sa
6 brzina
: pri brzini manjoj od 8
km/h, nakon pritiska na papučicu
kočnice ili postavljanja ručice
mjenjača u položaj N
.
U nekim slučajevima režim STOP može
biti nedostupan; tada žaruljica "ECO"

bljeska nekoliko sekunda, zatim se
gasi.



158
Ako u trenutku promjene stupnja
papučica spojke nije pritisnuta do
kraja, motor se neće automatski
ponovo pokrenuti. Bit će prikazana
poruka upozorenja da je potrebno
do kraja pritisnuti papučicu spojke.



159
Sustav se ponovo automatski
uključuje nakon svakog pokretanja
motora ključem.
Prije punjenja spremnika gorivom
ili prije svakog zahvata u prostoru
motora, obavezno ključem prekinite
kontakt. U nekim slučajevima režim START
može se automatski uključiti; tada žaru-
ljica "ECO"
bljeska nekoliko sekunda,
zatim se gasi.

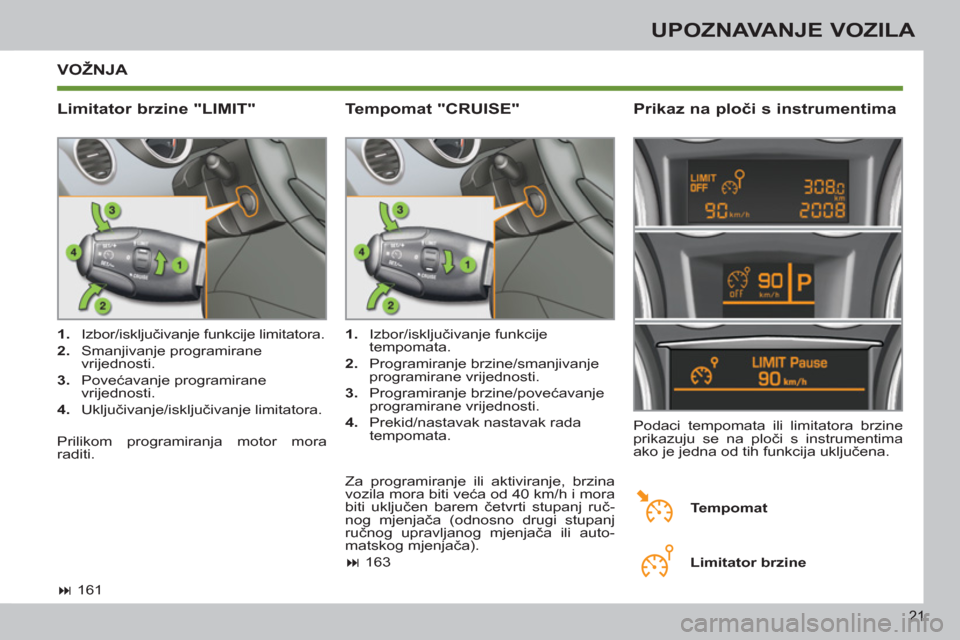

21
UPOZNAVANJE VOZILA
VOŽNJA

Limitator brzine "LIMIT"
Prikaz na ploči s instrumentima



1.
Izbor/isključivanje funkcije limitatora.

2.
Smanjivanje programirane
vrijednosti.

3.
Povećavanje programirane
vrijednosti.

4.
Uključivanje/isključivanje limitatora.
Podaci tempomata ili limitatora brzine
prikazuju se na ploči s instrumentima
ako je jedna od tih funkcija uključena.

1.
Izbor/isključivanje funkcije
tempomata.

2.
Programiranje brzine/smanjivanje
programirane vrijednosti.

3.
Programiranje brzine/povećavanje
programirane vrijednosti.

4.
Prekid/nastavak nastavak rada
tempomata.


Tempomat "CRUISE"


Tempomat

Limitator brzine




161
Za programiranje ili aktiviranje, brzina
vozila mora biti veća od 40 km/h i mora
biti uključen barem četvrti stupanj ruč-
nog mjenjača (odnosno drugi stupanj
ručnog upravljanog mjenjača ili auto-
matskog mjenjača).



163
Prilikom programiranja motor mora
raditi.

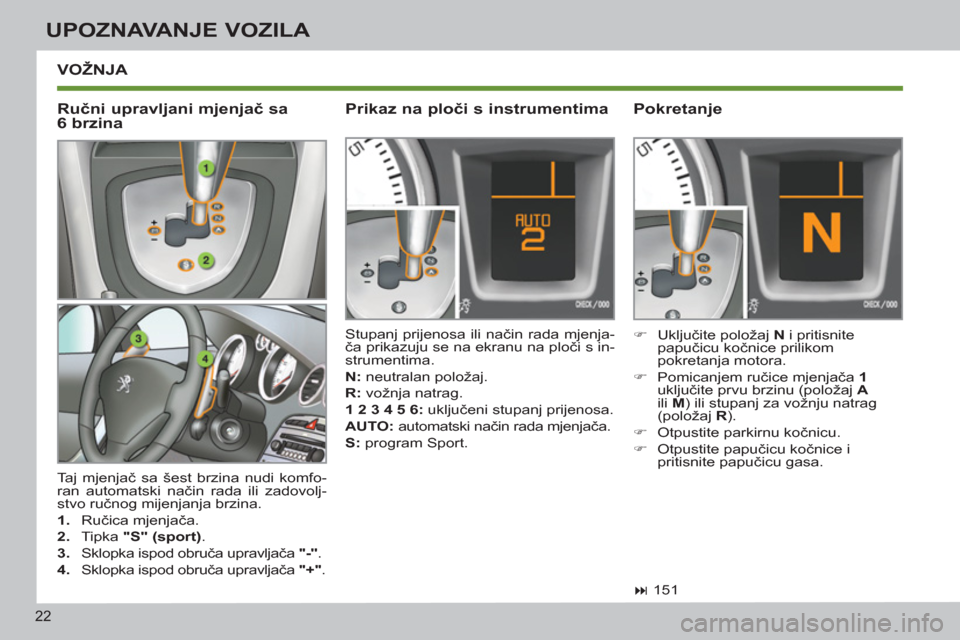

22
UPOZNAVANJE VOZILA
VOŽNJA
Taj mjenjač sa šest brzina nudi komfo-
ran automatski način rada ili zadovolj-
stvo ručnog mijenjanja brzina.


1.
Ručica mjenjača.

2.
Tipka "S" (sport)
.

3.
Sklopka ispod obruča upravljača "-"
.

4.
Sklopka ispod obruča upravljača "+"
.
Stupanj prijenosa ili način rada mjenja-
ča prikazuju se na ekranu na ploči s in-
strumentima.

N:
neutralan položaj.

R:
vožnja natrag.

1 2 3 4 5 6:
uključeni stupanj prijenosa.

AUTO:
automatski način rada mjenjača.

S:
program Sport.


Prikaz na ploči s instrumentima



)
Uključite položaj N
i pritisnite
papučicu kočnice prilikom
pokretanja motora.

)
Pomicanjem ručice mjenjača 1

uključite prvu brzinu (položaj A

ili M
) ili stupanj za vožnju natrag
(položaj R
).

)
Otpustite parkirnu kočnicu.

)
Otpustite papučicu kočnice i
pritisnite papučicu gasa.


Pokretanje




151



Ručni upravljani mjenjač sa
6 brzina

23

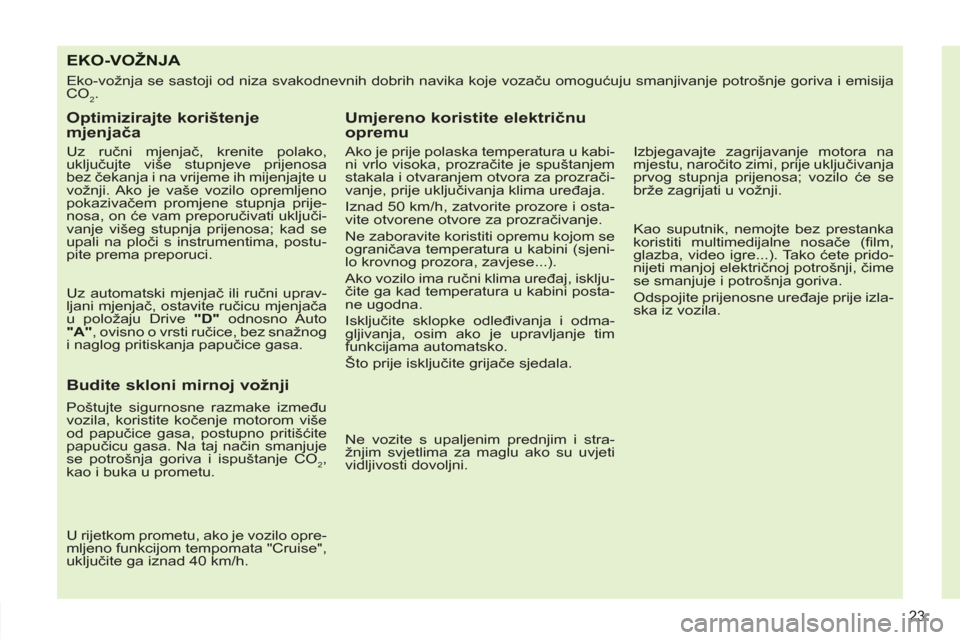

EKO-VOŽNJA
Eko-vožnja se sastoji od niza svakodnevnih dobrih navika koje vozaču omogućuju smanjivanje potrošnje goriva i emisija
CO
2.

Optimizirajte korištenje
mjenjača


Uz ručni mjenjač, krenite polako,
uključujte više stupnjeve prijenosa
bez čekanja i na vrijeme ih mijenjajte u
vožnji. Ako je vaše vozilo opremljeno
pokazivačem promjene stupnja prije-
nosa, on će vam preporučivati uključi-
vanje višeg stupnja prijenosa; kad se
upali na ploči s instrumentima, postu-
pite prema preporuci.

Uz automatski mjenjač ili ručni uprav-
ljani mjenjač, ostavite ručicu mjenjača
u položaju Drive "D"
odnosno Auto
"A"
, ovisno o vrsti ručice, bez snažnog
i naglog pritiskanja papučice gasa.



Budite skloni mirnoj vožnji


Poštujte sigurnosne razmake između
vozila, koristite kočenje motorom više
od papučice gasa, postupno pritišćite
papučicu gasa. Na taj način smanjuje
se potrošnja goriva i ispuštanje CO
2,
kao i buka u prometu.

U rijetkom prometu, ako je vozilo opre-
mljeno funkcijom tempomata "Cruise",
uključite ga iznad 40 km/h.



Umjereno koristite električnu
opremu

Ako je prije polaska temperatura u kabi-
ni vrlo visoka, prozračite je spuštanjem
stakala i otvaranjem otvora za prozrači-
vanje, prije uključivanja klima uređaja.
Iznad 50 km/h, zatvorite prozore i osta-
vite otvorene otvore za prozračivanje.
Ne zaboravite koristiti opremu kojom se
ograničava temperatura u kabini (sjeni-
lo krovnog prozora, zavjese...).
Ako vozilo ima ručni klima uređaj, isklju-
čite ga kad temperatura u kabini posta-
ne ugodna.
Isključite sklopke odleđivanja i odma-
gljivanja, osim ako je upravljanje tim
funkcijama automatsko.
Što prije isključite grijače sjedala.

Ne vozite s upaljenim prednjim i stra-
žnjim svjetlima za maglu ako su uvjeti
vidljivosti dovoljni.
Izbjegavajte zagrijavanje motora na
mjestu, naročito zimi, prije uključivanja
prvog stupnja prijenosa; vozilo će se
brže zagrijati u vožnji.

Kao suputnik, nemojte bez prestanka
koristiti multimedijalne nosače (fi lm,
glazba, video igre...). Tako ćete prido-
nijeti manjoj električnoj potrošnji, čime
se smanjuje i potrošnja goriva.
Odspojite prijenosne uređaje prije izla-
ska iz vozila.

24

Ograničite uzroke prekomjerne
potrošnje

Rasporedite teret u cijelom vozilu; naj-
težu prtljagu postavite na dno prtljaž-
nika, što bliže stražnjim sjedalima.
Ograničite opterećenost vozila i aero-
dinamički otpor (krovni nosači, krovna
galerija, nosač bicikala, prikolica...). Po
mogućnosti koristite krovni sanduk.
Nakon korištenja, skinite krovne nosa-
če odnosno krovnu galeriju.

Nakon zimskog razdoblja, skinite zim-
ske gume i postavite ljetne gume.



Pridržavajte se pravila
održavanja

Redovito provjeravajte tlak u guma-
ma (prilikom provjere gume moraju biti
hladne), prema podacima na naljepnici
na okviru vrata vozača.
Ta provjera je potrebna naročito u slje-
dećim slučajevima:


- prije dugog putovanja,

- prilikom svake promjene godišnjeg
doba,

- nakon dužeg parkiranja.
Ne zaboravite na rezervni kotač i na
gume na prikolici ili kamp-kućici.

Redovito održavajte vozilo (zamjena
ulja, pročistača ulja, pročistača zraka...)
i pridržavajte se plana održavanja koji
preporučuje proizvođač.


Prilikom punjenja spremnika goriva,
ne punite ga dalje od trećeg prekida
pištolja, kako ne bi došlo do izlijevanja
goriva.

U novom vozilu, prosječna potrošnja
goriva postat će ujednačenija tek na-
kon prvih 3 000 kilometara.

1
i
25

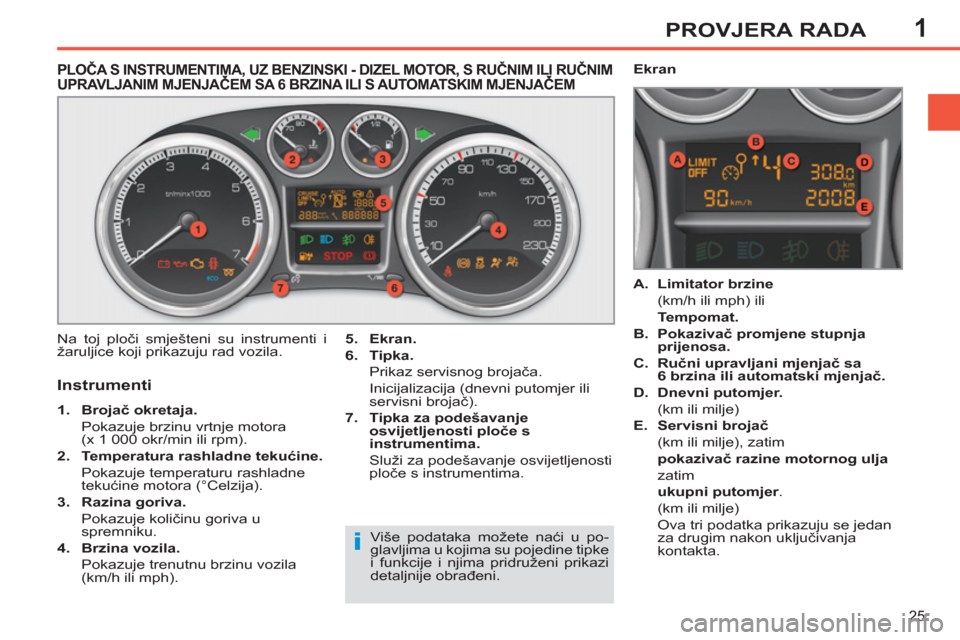

PROVJERA RADA
PLOČA S INSTRUMENTIMA, UZ BENZINSKI - DIZEL MOTOR, S RUČNIM ILI RUČNIMUPRAVLJANIM MJENJAČEM SA 6 BRZINA ILI S AUTOMATSKIM MJENJAČEM ,,,,
Na toj ploči smješteni su instrumenti i
žaruljice koji prikazuju rad vozila.
5.
Ekran.


6.
Tipka.


Prikaz servisnog brojača.
Inicijalizacija (dnevni putomjer ili
servisni brojač).

7.
Tipka za podešavanje
osvijetljenosti ploče s
instrumentima.


Služi za podešavanje osvijetljenosti
ploče s instrumentima.


Instrumenti



1.
Brojač okretaja.


Pokazuje brzinu vrtnje motora
(x 1 000 okr/min ili rpm).

2.
Temperatura rashladne tekućine.


Pokazuje temperaturu rashladne
tekućine motora (°Celzija).

3.
Razina goriva.


Pokazuje količinu goriva u
spremniku.

4.
Brzina vozila.


Pokazuje trenutnu brzinu vozila
(km/h ili mph).

A.
Limitator brzine


(km/h ili mph) ili
Tempomat.


B.
Pokazivač promjene stupnja
prijenosa.


C.
Ručni upravljani mjenjač sa
6 brzina ili automatski mjenjač.


D.
Dnevni putomjer.


(km ili milje)

E.
Servisni brojač


(km ili milje), zatim
pokazivač razine motornog ulja


zatim
ukupni putomjer
.
(km ili milje)
Ova tri podatka prikazuju se jedan
za drugim nakon uključivanja
kontakta.


Ekran

Više podataka možete naći u po-
glavljima u kojima su pojedine tipke
i funkcije i njima pridruženi prikazi
detaljnije obrađeni.

1
i

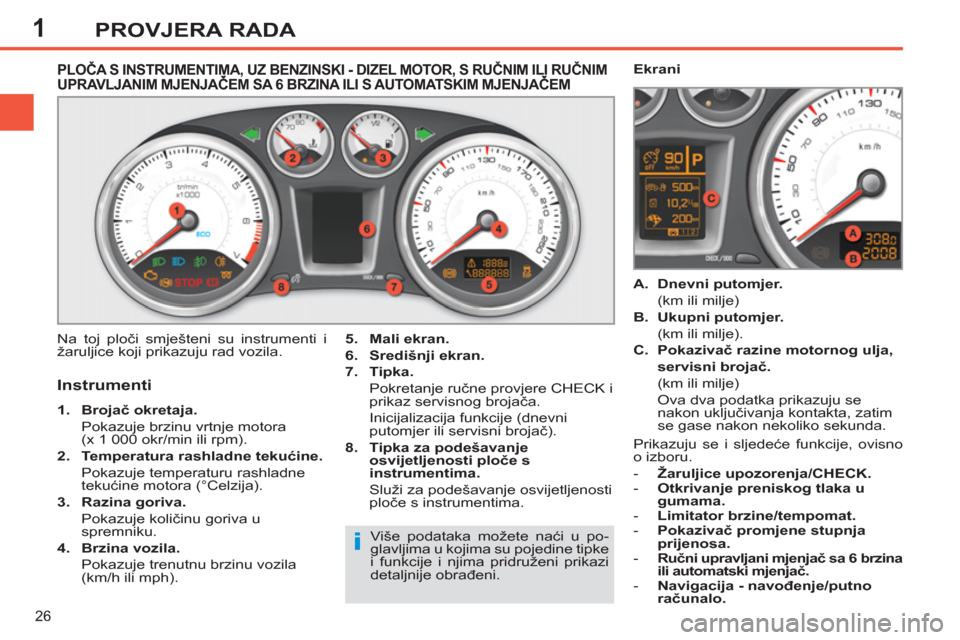

26
PROVJERA RADA
PLOČA S INSTRUMENTIMA, UZ BENZINSKI - DIZEL MOTOR, S RUČNIM ILI RUČNIMUPRAVLJANIM MJENJAČEM SA 6 BRZINA ILI S AUTOMATSKIM MJENJAČEM ,,,,
Na toj ploči smješteni su instrumenti i
žaruljice koji prikazuju rad vozila.
5.
Mali ekran.


6.
Središnji ekran.


7.
Tipka.


Pokretanje ručne provjere CHECK i
prikaz servisnog brojača.
Inicijalizacija funkcije (dnevni
putomjer ili servisni brojač).

8.
Tipka za podešavanje
osvijetljenosti ploče s
instrumentima.


Služi za podešavanje osvijetljenosti
ploče s instrumentima.


Instrumenti



1.
Brojač okretaja.


Pokazuje brzinu vrtnje motora
(x 1 000 okr/min ili rpm).

2.
Temperatura rashladne tekućine.


Pokazuje temperaturu rashladne
tekućine motora (°Celzija).

3.
Razina goriva.


Pokazuje količinu goriva u
spremniku.

4.
Brzina vozila.


Pokazuje trenutnu brzinu vozila
(km/h ili mph).

A.
Dnevni putomjer.


(km ili milje)

B.
Ukupni putomjer.


(km ili milje).

C.
Pokazivač razine motornog ulja,


servisni brojač.


(km ili milje)
Ova dva podatka prikazuju se
nakon uključivanja kontakta, zatim
se gase nakon nekoliko sekunda.
Ekrani
Više podataka možete naći u po-
glavljima u kojima su pojedine tipke
i funkcije i njima pridruženi prikazi
detaljnije obrađeni. Prikazuju se i sljedeće funkcije, ovisno
o izboru.


- Žaruljice upozorenja/CHECK.


- Otkrivanje preniskog tlaka u
gumama.


- Limitator brzine/tempomat.


-
Pokazivač promjene stupnja
prijenosa.


-

Ručni upravljani mjenjač sa 6 brzina
ili automatski mjenjač.


- Navigacija - navođenje/putno
računalo.

1
i

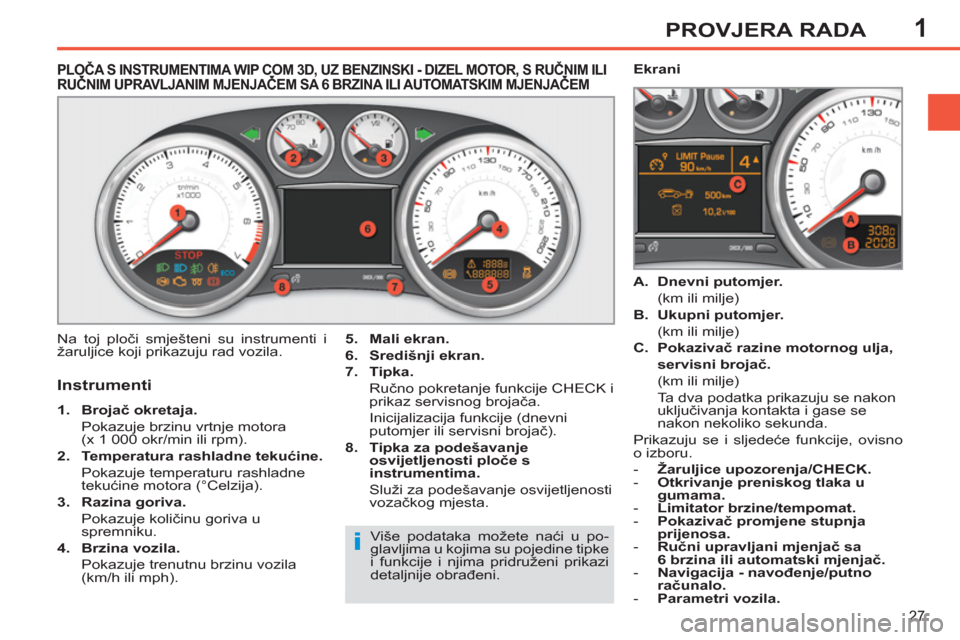

27
PROVJERA RADA
PLOČA S INSTRUMENTIMA WIP COM 3D, UZ BENZINSKI - DIZEL MOTOR, S RUČNIM ILIRUČNIM UPRAVLJANIM MJENJAČEM SA 6 BRZINA ILI AUTOMATSKIM MJENJAČEM ,,,,

Instrumenti



1.
Brojač okretaja.


Pokazuje brzinu vrtnje motora
(x 1 000 okr/min ili rpm).

2.
Temperatura rashladne tekućine.


Pokazuje temperaturu rashladne
tekućine motora (°Celzija).

3.
Razina goriva.


Pokazuje količinu goriva u
spremniku.

4.
Brzina vozila.


Pokazuje trenutnu brzinu vozila
(km/h ili mph).

A.
Dnevni putomjer.


(km ili milje)

B.
Ukupni putomjer.


(km ili milje)

C.
Pokazivač razine motornog ulja,


servisni brojač.


(km ili milje)
Ta dva podatka prikazuju se nakon
uključivanja kontakta i gase se
nakon nekoliko sekunda.
Prikazuju se i sljedeće funkcije, ovisno
o izboru.


- Žaruljice upozorenja/CHECK.


- Otkrivanje preniskog tlaka u
gumama.


- Limitator brzine/tempomat.


- Pokazivač promjene stupnja
prijenosa.


- Ruč
ni upravljani mjenjač sa
6 brzina ili automatski mjenjač.


- Navigacija - navođenje/putno
računalo.


- Parametri vozila.



Na toj ploči smješteni su instrumenti i
žaruljice koji prikazuju rad vozila.
Ekrani

5.
Mali ekran.


6.
Središnji ekran.


7.
Tipka.


Ručno pokretanje funkcije CHECK i
prikaz servisnog brojača.
Inicijalizacija funkcije (dnevni
putomjer ili servisni brojač).

8.
Tipka za podešavanje
osvijetljenosti ploče s
instrumentima.


Služi za podešavanje osvijetljenosti
vozačkog mjesta.
Više podataka možete naći u po-
glavljima u kojima su pojedine tipke
i funkcije i njima pridruženi prikazi
detaljnije obrađeni.

1
i
28
PROVJERA RADA

*
Ovisno o tržištu.

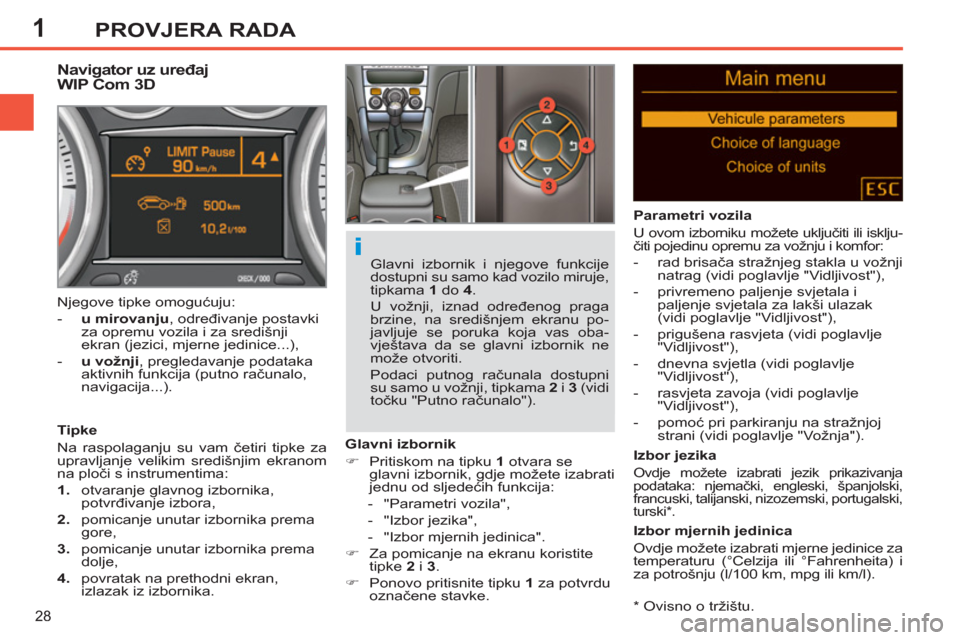

Navigator uz uređaj
WIP Com 3D

Tipke
Na raspolaganju su vam četiri tipke za
upravljanje velikim središnjim ekranom
na ploči s instrumentima:


1.
otvaranje glavnog izbornika,
potvrđivanje izbora,

2.
pomicanje unutar izbornika prema
gore,

3.
pomicanje unutar izbornika prema
dolje,

4.
povratak na prethodni ekran,
izlazak iz izbornika.
Glavni izbornik


)
Pritiskom na tipku 1
otvara se
glavni izbornik, gdje možete izabrati
jednu od sljedećih funkcija:


- "Parametri vozila",

- "Izbor jezika",

- "Izbor mjernih jedinica".

)
Za pomicanje na ekranu koristite
tipke 2
i 3
.

)
Ponovo pritisnite tipku 1
za potvrdu
označene stavke.
Glavni izbornik i njegove funkcije
dostupni su samo kad vozilo miruje,
tipkama 1
do 4
.
U vožnji, iznad određenog praga
brzine, na središnjem ekranu po-
javljuje se poruka koja vas oba-
vještava da se glavni izbornik ne
može otvoriti.
Podaci putnog računala dostupni
su samo u vožnji, tipkama 2
i 3
(vidi
točku "Putno računalo"). Njegove tipke omogućuju:


- u mirovanju
, određivanje postavki
za opremu vozila i za središnji
ekran (jezici, mjerne jedinice...),

- u vožnji
, pregledavanje podataka
aktivnih funkcija (putno računalo,
navigacija...).


Parametri vozila
U ovom izborniku možete uključiti ili isklju-
čiti pojedinu opremu za vožnju i komfor:


- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),

- privremeno paljenje svjetala i
paljenje svjetala za lakši ulazak
(vidi poglavlje "Vidljivost"),

- prigušena rasvjeta (vidi poglavlje
"Vidljivost"),

- dnevna svjetla (vidi poglavlje
"Vidljivost"),

- rasvjeta zavoja (vidi poglavlje
"Vidljivost"),

- pomoć pri parkiranju na stražnjoj
strani (vidi poglavlje "Vožnja").


Izbor jezika

Ovdje možete izabrati jezik prikazivanja
podataka: njemački, engleski, španjolski,
francuski, talijanski, nizozemski, portugalski,
turski * .


Izbor mjernih jedinica
Ovdje možete izabrati mjerne jedinice za
temperaturu (°Celzija ili °Fahrenheita) i
za potrošnju (l/100 km, mpg ili km/l).
