Peugeot 308 SW BL 2011 Vodič za korisnike (in Croatian)

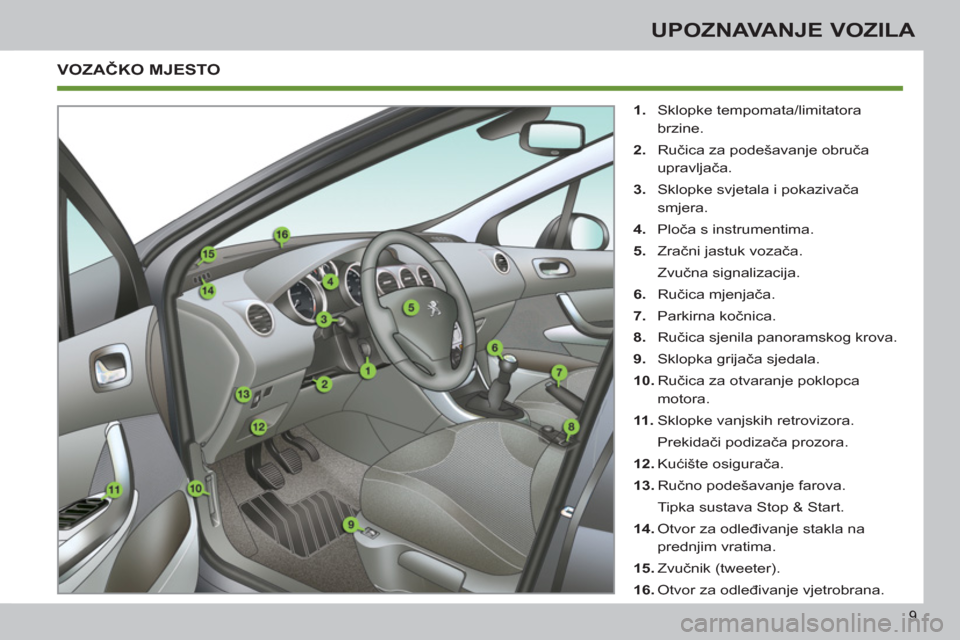

9
UPOZNAVANJE VOZILA
VOZAČKO MJESTO



1.
Sklopke tempomata/limitatora
brzine.

2.
Ručica za podešavanje obruča
upravljača.

3.
Sklopke svjetala i pokazivača
smjera.

4.
Ploča s instrumentima.

5.
Zračni jastuk vozača.
Zvučna signalizacija.

6.
Ručica mjenjača.

7.
Parkirna kočnica.

8.
Ručica sjenila panoramskog krova.

9.
Sklopka grijača sjedala.

10.
Ručica za otvaranje poklopca
motora.

11 .
Sklopke vanjskih retrovizora.
Prekidači podizača prozora.

12.
Kućište osigurača.

13.
Ručno podešavanje farova.
Tipka sustava Stop & Start.

14.
Otvor za odleđivanje stakla na
prednjim vratima.

15.
Zvučnik (tweeter).

16.
Otvor za odleđivanje vjetrobrana.

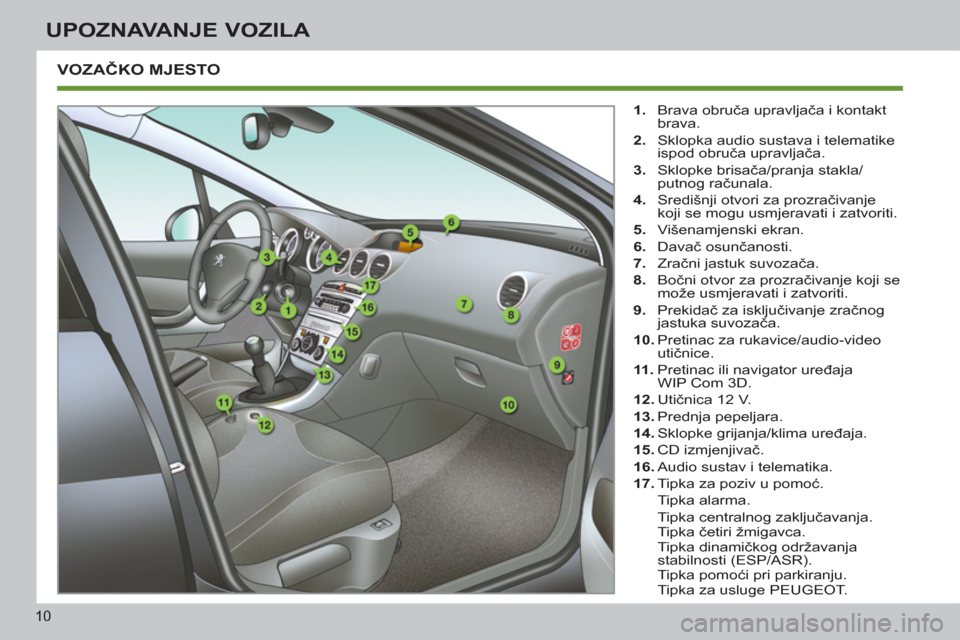

10
UPOZNAVANJE VOZILA
VOZAČKO MJESTO



1.
Brava obruča upravljača i kontakt
brava.

2.
Sklopka audio sustava i telematike
ispod obruča upravljača.

3.
Sklopke brisača/pranja stakla/
putnog računala.

4.
Središnji otvori za prozračivanje
koji se mogu usmjeravati i zatvoriti.

5.
Višenamjenski ekran.

6.
Davač osunčanosti.

7.
Zračni jastuk suvozača.

8.
Bočni otvor za prozračivanje koji se
može usmjeravati i zatvoriti.

9.
Prekidač za isključivanje zračnog
jastuka suvozača.

10.
Pretinac za rukavice/audio-video
utičnice.

11 .
Pretinac ili navigator uređaja
WIP Com 3D.

12.
Utičnica 12 V.

13.
Prednja pepeljara.

14.
Sklopke grijanja/klima uređaja.

15.
CD izmjenjivač.

16.
Audio sustav i telematika.

17.
Tipka za poziv u pomoć.
Tipka alarma.
Tipka centralnog zaključavanja.
Tipka četiri žmigavca.
Tipka dinamičkog održavanja
stabilnosti (ESP/ASR).
Tipka pomoći pri parkiranju.
Tipka za usluge PEUGEOT.

11
UPOZNAVANJE VOZILA
POLOŽAJ ZA VOŽNJU

Sjedalo vozača

Ručna podešavanja

Električna podešavanja


Udaljenost



68




69
Nagib naslona


Visina

i
!

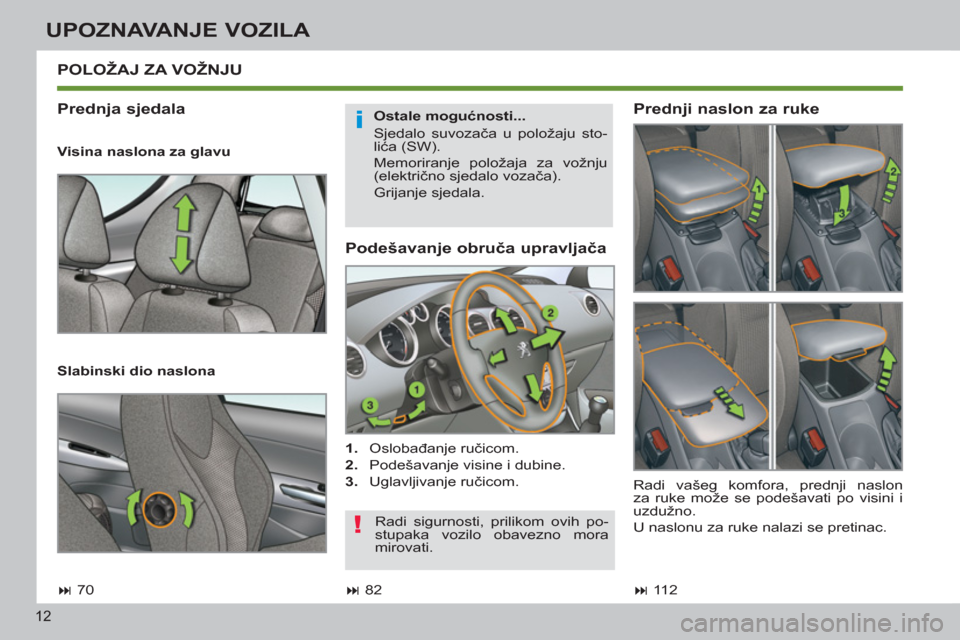

12
UPOZNAVANJE VOZILA

Podešavanje obruča upravljača



1.
Oslobađanje ručicom.

2.
Podešavanje visine i dubine.

3.
Uglavljivanje ručicom.

POLOŽAJ ZA VOŽNJU

Prednja sjedala


Ostale mogućnosti...
Sjedalo suvozača u položaju sto-
lića (SW).
Memoriranje položaja za vožnju
(električno sjedalo vozača).
Grijanje sjedala.

Visina naslona za glavu

Slabinski dio naslona

Prednji naslon za ruke




70




11 2




82
Radi vašeg komfora, prednji naslon
za ruke može se podešavati po visini i
uzdužno.
U naslonu za ruke nalazi se pretinac. Radi sigurnosti, prilikom ovih po-
stupaka vozilo obavezno mora
mirovati.

i

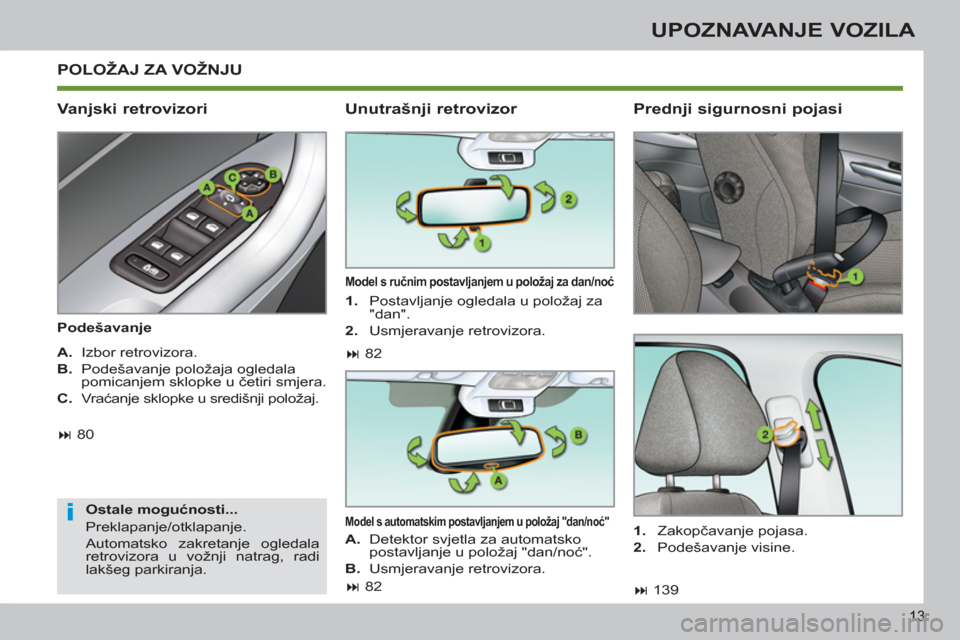

13
UPOZNAVANJE VOZILA
POLOŽAJ ZA VOŽNJU

Vanjski retrovizori


Podešavanje

Ostale mogućnosti...
Preklapanje/otklapanje.
Automatsko zakretanje ogledala
retrovizora u vožnji natrag, radi
lakšeg parkiranja.



Unutrašnji retrovizor


Model s ručnim postavljanjem u položaj za dan/noć



Prednji sigurnosni pojasi



1.
Zakopčavanje pojasa.

2.
Podešavanje visine.
A.
Izbor retrovizora.

B.
Podešavanje položaja ogledala
pomicanjem sklopke u četiri smjera.

C.
Vraćanje sklopke u središnji položaj.


82



139



80

1.
Postavljanje ogledala u položaj za
"dan".

2.
Usmjeravanje retrovizora.

Model s automatskim postavljanjem u položaj "dan/noć"



A.
Detektor svjetla za automatsko
postavljanje u položaj "dan/noć".

B.
Usmjeravanje retrovizora.



82

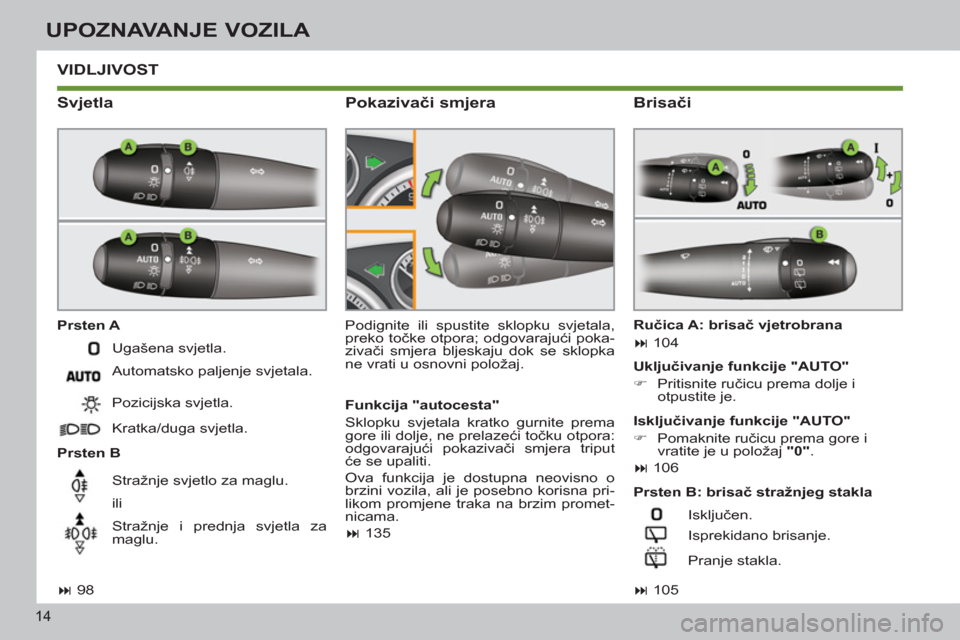

14
UPOZNAVANJE VOZILA
VIDLJIVOST

Svjetla


Prsten A

Prsten B Podignite ili spustite sklopku svjetala,
preko točke otpora; odgovarajući poka-
zivači smjera bljeskaju dok se sklopka
ne vrati u osnovni položaj.

Pokazivači smjera


Uključivanje funkcije "AUTO"


)
Pritisnite ručicu prema dolje i
otpustite je.


Prsten B: brisač stražnjeg stakla



98





105

Ugašena svjetla.
Automatsko paljenje svjetala.
Pozicijska svjetla.
Kratka/duga svjetla.
Stražnje svjetlo za maglu.
ili
Stražnje i prednja svjetla za
maglu. Isključen.
Isprekidano brisanje.
Pranje stakla.
Ručica A: brisač vjetrobrana



104



Brisači


Isključivanje funkcije "AUTO"


)
Pomaknite ručicu prema gore i
vratite je u položaj "0"
.



106

Funkcija "autocesta"
Sklopku svjetala kratko gurnite prema
gore ili dolje, ne prelazeći točku otpora:
odgovarajući pokazivači smjera triput
će se upaliti.
Ova funkcija je dostupna neovisno o
brzini vozila, ali je posebno korisna pri-
likom promjene traka na brzim promet-
nicama.



135

–
15
UPOZNAVANJE VOZILA

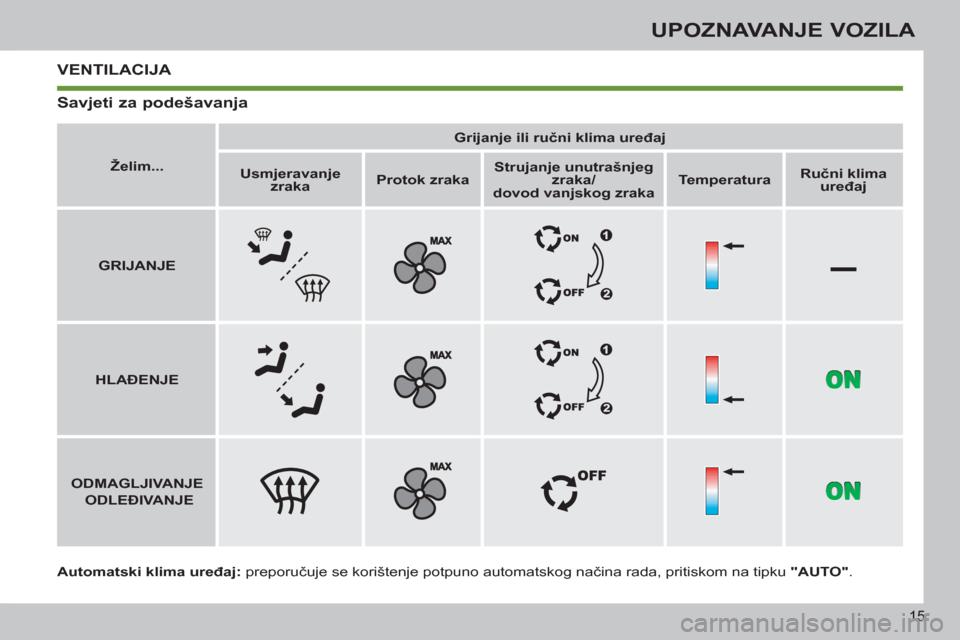

VENTILACIJA

Automatski klima uređaj:
preporučuje se korištenje potpuno automatskog načina rada, pritiskom na tipku "AUTO"
.

Želim...



Grijanje ili ručni klima uređaj




Usmjeravanje
zraka



Protok zraka



Strujanje unutrašnjeg
zraka/


dovod vanjskog zraka



Temperatura



Ručni klima
uređaj




GRIJANJE





HLAĐENJE





ODMAGLJIVANJE

ODLEĐIVANJE




Savjeti za podešavanja

16
UPOZNAVANJE VOZILA
OBAVJEŠTAVANJE VOZAČA

Ploča s instrumentima
Blok tipki



A.
Nakon uključivanja kontakta,
kazaljka mora prikazati preostalu
količinu goriva.

B.
Nakon pokretanja motora, žaruljica
rezerve goriva mora se ugasiti.

C.
Nakon uključivanja kontakta,
pokazivač razine ulja mora nekoliko
sekunda prikazati da je razina OK
ili ispravna, ovisno o izvedbi.
Ako neka razina nije ispravna, dolijte
potrebnu tekućinu. Upaljena žaruljica pokazuje status od-
govarajuće funkcije.


A.
Upućivanje poziva u pomoć.


239

B.
Isključivanje volumetrijske zaštite
alarma.


87

C.
Centralno zaključavanje.


92

D.
Isključivanje sustava ESP/ASR.


138

E.
Isključivanje pomoći pri parkiranju
na prednjoj i stražnjoj strani.


166

F.
Pristup uslugama PEUGEOT.


239



1.
Nakon uključivanja kontakta pale
se narančaste i crvene žaruljice
upozorenja.

2.
Nakon pokretanja motora te
žaruljice moraju se ugasiti.
Ako neke žaruljice ostanu upaljene, po-
gledajte odgovarajuću stranicu.


Žaruljice




25



29, 33

17
UPOZNAVANJE VOZILA
SIGURNOST PUTNIKA

Prednji zračni jastuk suvozača
Električna sigurnosna brava za
djecu


1.
Umetnite ključ.

2.
Izaberite položaj:
"OFF"
(isključivanje), ako je
postavljena dječja sjedalica leđima
u smjeru vožnje,
"ON"
(uključivanje), ako je u vozilu
suvozač ili ako je postavljena dječja
sjedalica licem u smjeru vožnje.

3.
Izvadite ključ iz izabranog položaja.
Upaljena žaruljica pokazuje status funkcije.



A.
Uključena električna sigurnosna
brava za djecu.

A.
Žaruljica nezakopčanog/
otkopčanog prednjeg i/ili stražnjeg
sigurnosnog pojasa.

B.
Žaruljica prednjeg lijevog pojasa.

C.
Žaruljica prednjeg desnog pojasa.

D.
Žaruljica stražnjeg desnog pojasa * .

E.
Žaruljica stražnjeg središnjeg
pojasa * .

F.
Žaruljica stražnjeg lijevog pojasa * .

G.
Žaruljica isključenog prednjeg
zračnog jastuka suvozača.

H.
Žaruljica uključenog prednjeg
zračnog jastuka suvozača.


Sigurnosni pojasi i prednji
zračni jastuk suvozača




140, 145




144




134

*
Samo u SW sa zasebnim stražnjim
sjedalima.

18
UPOZNAVANJE VOZILA
PUTNIČKA SJEDALA

Rukovanje stražnjim sjedalima


Sjedala u 2. redu


1.
Uzdužno podešavanje.

2.
Podešavanje nagiba naslona/
preklapanje u položaj stolića.

3.
Podešavanje visine naslona za glavu.

4.
Preklapanje.

5.
Vađenje/postavljanje.

6.
Prijevoz.



74

Pomoćna sjedala u 3. redu


A.
Podešavanje nagiba naslona/
preklapanje u položaj stolića.

B.
Podešavanje visine naslona za glavu.

C.
Preklapanje.

D.
Vađenje/postavljanje.

E.
Prijevoz.



76




Rukovanje sjedalom
suvozača


Položaj stolića


A.
Djelomični položaj stolića.

B.
Potpuni položaj stolića.



70
