PEUGEOT 4008 2012 Instrukcja obsługi (in Polish)

179
7
Informacje praktyczne

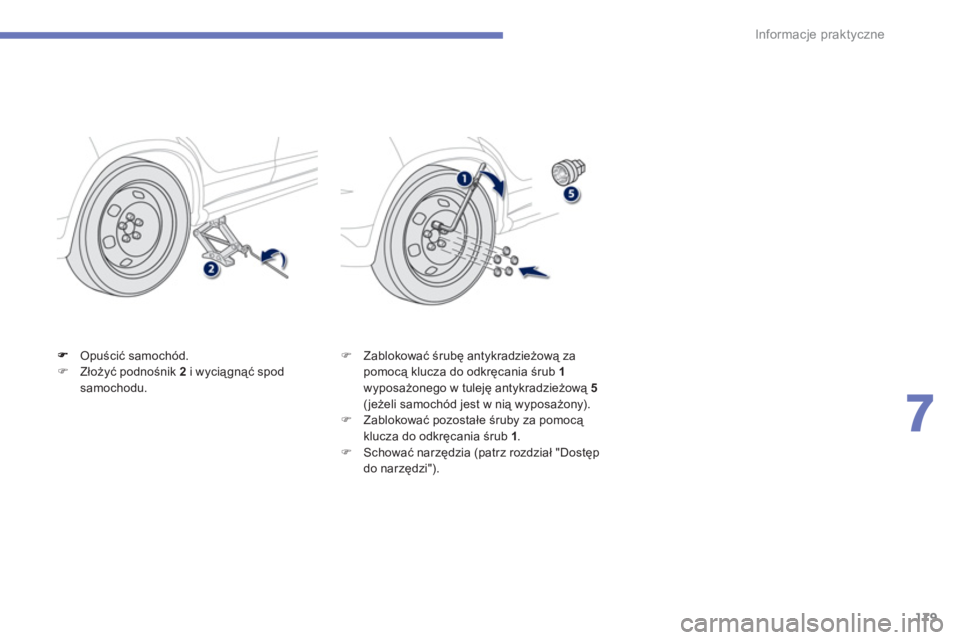

Opuścić samochód. )Złożyü podnośnik 2i wyciągnąć spod samochodu.
)
Zablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 1
wyposażonego w tuleję antykradzieżową 5 (jeżeli samochód jest w nią wyposażony). )
Zablokować pozostałe śruby za pomocą
klucza do odkręcania śrub 1.)
Schować narzędzia (patrz rozdział "Dostęp
do narzędzi").

180
Informacje praktyczne

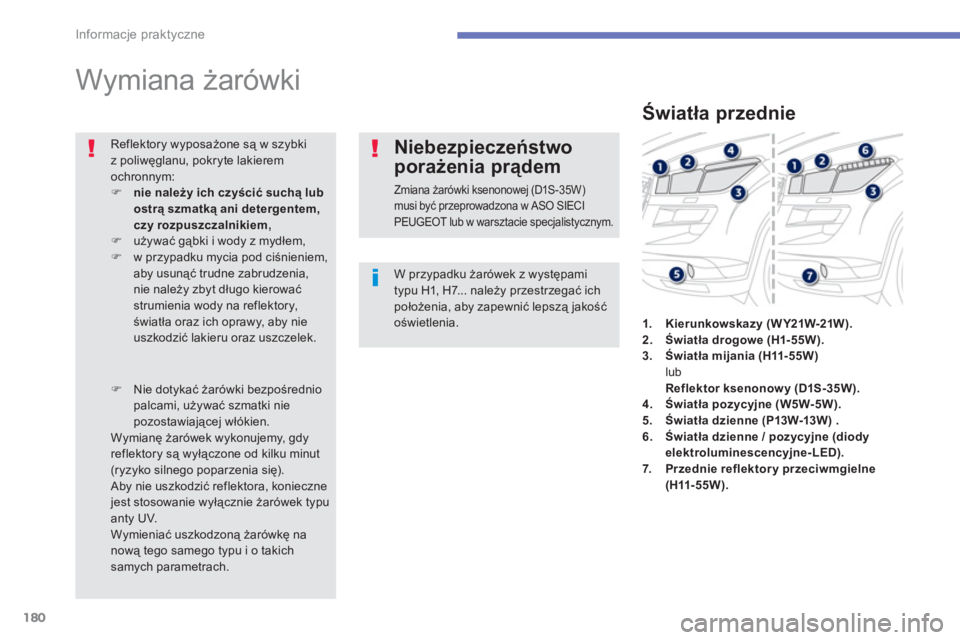

Wymiana żarówki
W przypadku żarówek z występamitypu H1, H7... należy przestrzegać ichpołożenia, aby zapewnić lepszą jakość oświetlenia.

Reflektory wyposażone są w szybkiz poliwęglanu, pokryte lakierem ochronnym: )nie należy ich czyścić suchą lub ostrą szmatką ani detergentem,czy rozpuszczalnikiem,)używać gąbki i wody z mydłem, )w przypadku mycia pod ciśnieniem,aby usunąć trudne zabrudzenia, nie należy zbyt długo kierowaćstrumienia wody na reflektory,światła oraz ich oprawy, aby nie uszkodzić lakieru oraz uszczelek.
)Nie dotykać żarówki bezpośredniopalcami, używać szmatki niepozostawiającej włókien.Wymianę żarówek wykonujemy, gdy reflektory są wyłączone od kilku minut (ryzyko silnego poparzenia się). Aby nie uszkodzić reflektora, konieczne jest stosowanie wyłącznie żarówek typu anty UV. Wymieniać uszkodzoną żarówkę nanową tego samego typu i o takichsamych parametrach.
Niebezpieczeństwo
porażenia prądem
Zmiana żarówki ksenonowej (D1S-35W)musi być przeprowadzona w ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.


Światła przednie
1.Kierunkowskazy(W Y21W-21W).2.Światła drogowe (H1- 55W).3.Światła mijania (H11- 55W) lub Reflektor ksenonowy (D1S-35W).4.Światła pozycyjne (W5W-5W).5.Światła dzienne(P13W-13W).6. Światła dzienne / pozycyjne (diody
elektroluminescencyjne-LED).7.Przednie reflektory przeciwmgielne(H11- 55W).

181
7
Informacje praktyczne

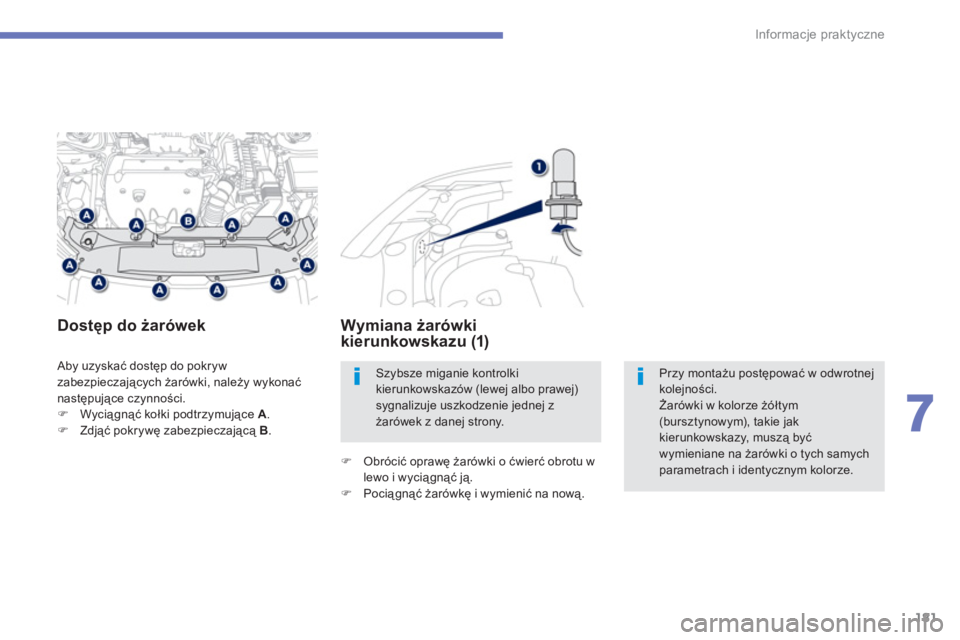

Aby uzyskać dostęp do pokryw
zabezpieczających żarówki, należy wykonaćnastępujące czynności. )Wyciągnąć kołki podtrzymujące A.)Zdjąć pokrywę zabezpieczającą B.
Dostęp do żarówek Wymiana żarówki kierunkowskazu (1)
)
Obrócić oprawę żarówki o ćwierć obrotu w lewo i wyciągnąć ją. )
Pociągnąć żarówkę i wymienić na nową.
Szybsze miganie kontrolkikierunkowskazów (lewej albo prawej)sygnalizuje uszkodzenie jednej z żarówek z danej strony.

Przy montażu postępować w odwrotnejkolejności. Żar

182
Informacje praktyczne

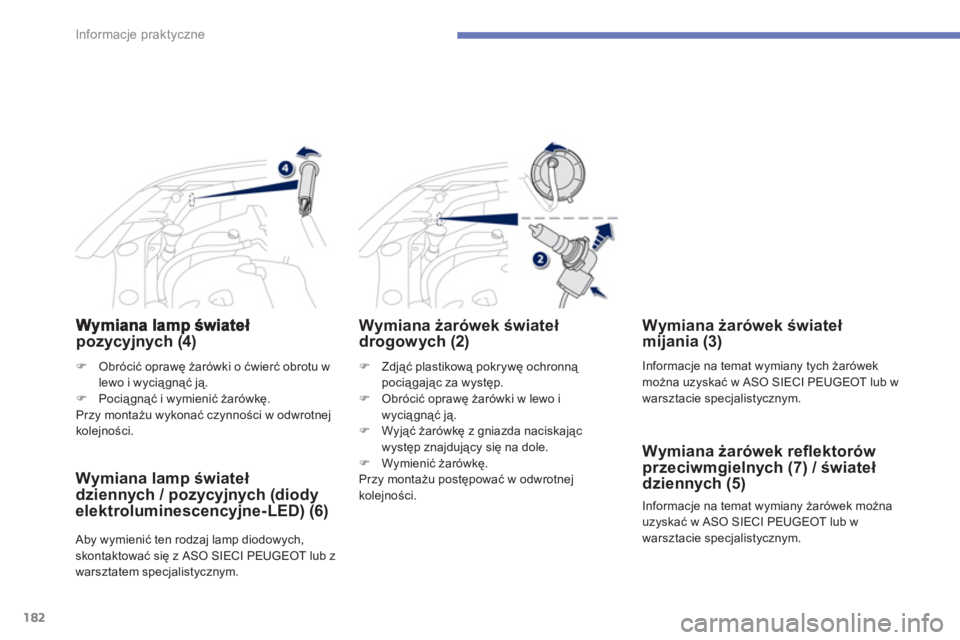

pozycyjnych (4)
) Zdjąć plastikową pokrywę ochronną
pociągając za występ.)
Obrócić oprawę żarówki w lewo i
wyciągnąć ją. )
Wyjąć żarówkę z gniazda naciskając
występ znajdujący się na dole.
)
Wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.

Wymiana żarówek świateł
drogowych (2)
) Obrócić oprawę żarówki o ćwierć obrotu w
lewo i wyciągnąć ją.
)
Pociągnąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnejkolejności.
Wymiana lamp świateł
dziennych / pozycyjnych (diody
elektroluminescencyjne-LED) (6)
Aby wymienić ten rodzaj lamp diodowych, skontaktować się z ASO SIECI PEUGEOT lub z
warsztatem specjalistycznym.

Wymiana żarówek światełmijania (3)

Informacje na temat wymiany tych żarówek można uzyskać w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.

Informac
je na temat wymiany żarówek można
uzyskać w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.

Wymiana żarówek refl ektorów przeciwmgielnych (7) / świateł dziennych (5)

183
7
Informacje praktyczne
Popchnąć kierunkowskaz do tyłu, aby go wyczepić.)Odłączyć złącze kierunkowskazu.
)Wymienić kierunkowskaz.
Przy montażu postępować w odwrotnej kolejności.
Zamienne żarówki dostępne są w AS
O SIECI PEUGEOT lub w warsztacie specjalistycznym.

Wymiana kierunkowskazów bocznych
Punktowe oświetlenie zewnętrznych lusterek wstecznych

Wymianę diod elektroluminescencyjnych należy wykonać w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.

184
Informacje praktyczne

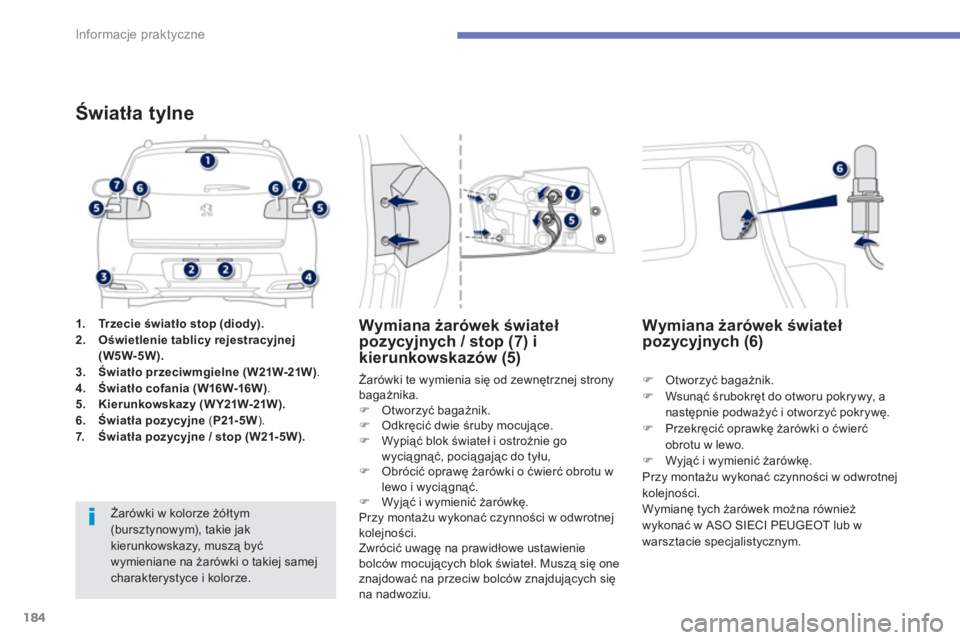

1.Trzecie światło stop (diody).2.Oświetlenie tablicy rejestracyjnej(W5W-5W).3.Światło przeciwmgielne (W21W-21W).4.Ś
wiatło cofania (W16W-16W)
. 5.Kierunkowskazy (W Y21W-21W).6.Światła pozycyjne
(P21- 5W ).
7.Światła pozycyjne / stop (W21-5W).
Światła tylne

Żar

185
7
Informacje praktyczne

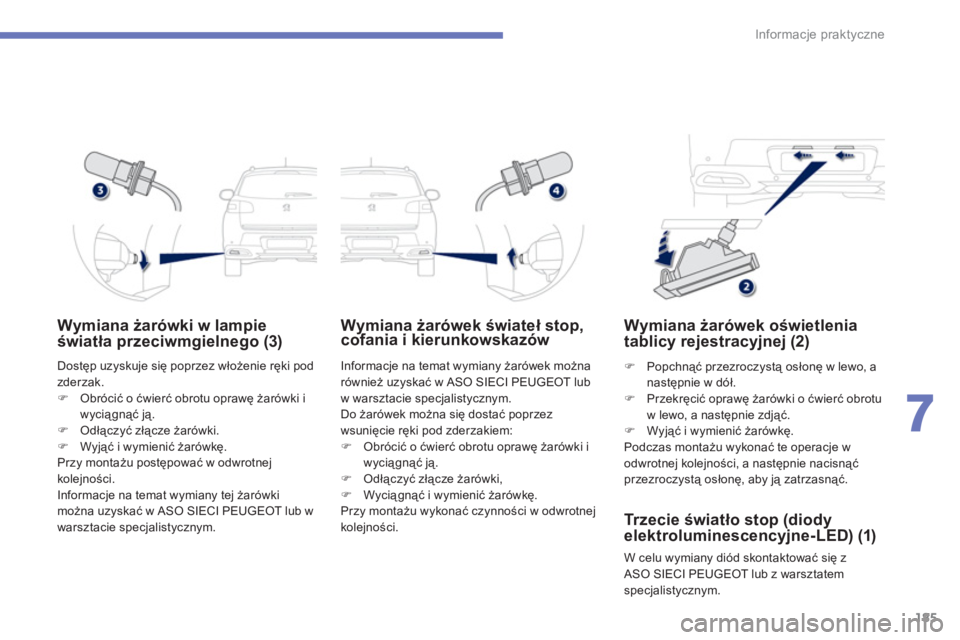

Wymiana żarówki w lampie
światła przeciwmgielnego (3)

Dostęp uzyskuje się poprzez włożenie ręki pod
zderzak.)Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją.
)Odłączyć złącze żarówki.)Wyjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kole
jności.
Informacje na temat wymiany tej żarówki można uzyskać w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.

Wymiana żarówek świateł stop, cofania i kierunkowskazówyy
Informacje na temat wymiany żarówek można również uzyskać w ASO SIECI PEUGEOT lubw warsztacie specjalistycznym.
Do żarówek można się dostać poprzez
wsunięcie ręki pod zderzakiem:)
Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją.
)
Odłączyć złącze żarówki, )
Wyciągnąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnejkolejności.
Wymiana żarówek oświetlenia tablicy rejestracyjnej (2)

)
Popchnąć przezroczystą osłonę w lewo, a następnie w dół.)
Przekręcić oprawę żarówki o ćwierć obrotu
w lewo, a następnie zdjąć.
)
Wyjąć i wymienić żarówkę.
Podczas montażu wykonać te operacje wodwrotnej kolejności, a następnie nacisnąć
przezroczystą osłonę, aby ją zatrzasnąć.
Trzecie światło stop (diodyelektroluminescencyjne-LED) (1)

W celu wymiany diód skontaktować się z ASO SIECI PEUGEOT lub z warsztatem
specjalistycznym.

186
Informacje praktyczne

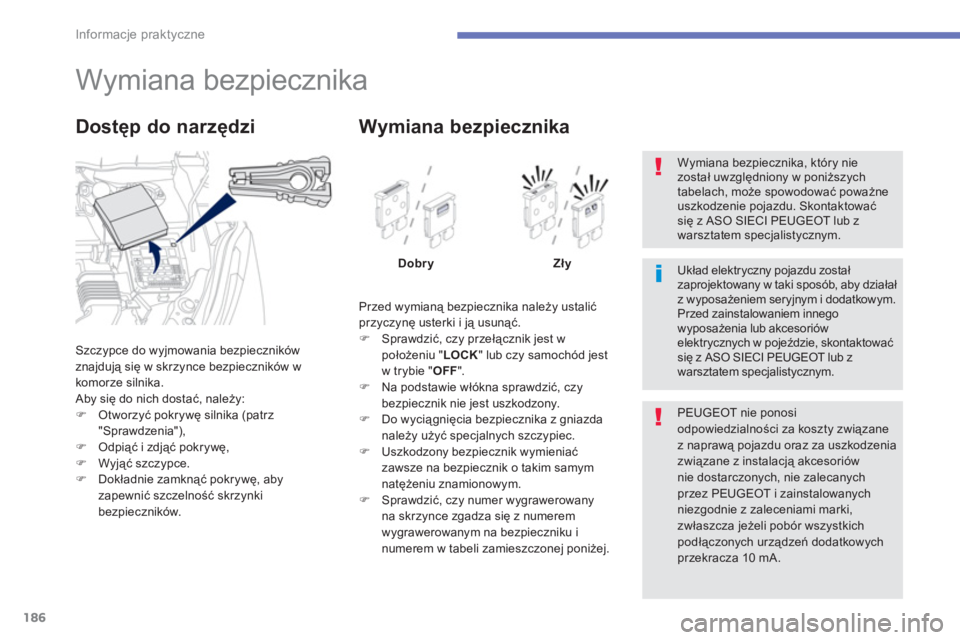

Wymiana bezpiecznika
Szczypce do wyjmowania bezpieczników
znajdują się w skrzynce bezpieczników w
k
omorze silnika.
Aby się do nich dostać, należy: )Otworzyć pokrywę silnika (patrz
"Sprawdzenia"),)Odpiąć i zdjąć pokrywę,)Wyjąć szczypce.)Dokładnie zamknąć pokrywę, abyzapewnić szczelność skrzynki
bezpiecznik

187
7
Informacje praktyczne

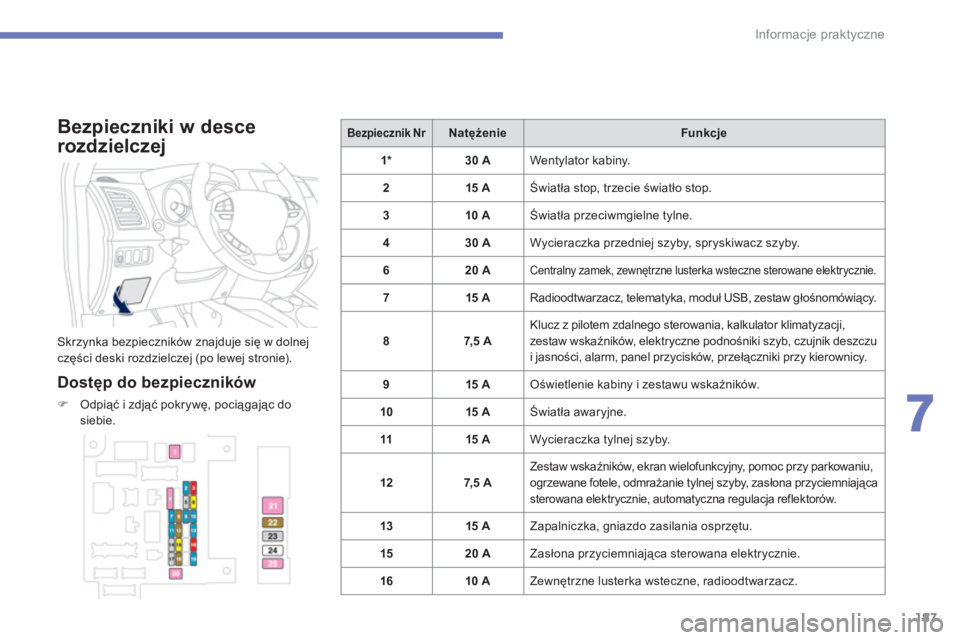

Bezpieczniki w desce
rozdzielczej

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).


Dostęp do bezpieczników
)Odpiąć i zdjąć pokrywę, pociągając dosiebie.
Bezpiecznik NrNatężenieFunkcje
1*30 A
Wentylator kabiny.
2 15 A
Światła sto
p, trzecie światło stop.
310 A
Światła przeciwmgielne tylne.
430 A Wycieraczka przedniej szyby, spryskiwacz szyby.
620 A
Centralny zamek, zewnętrzne lusterka wsteczne sterowane elektrycznie.
7 15 A
Radioodtwarzacz, telematyka, moduł USB, zestaw głośnomówiący.
87, 5 A
Klucz z pilotem zdalnego sterowania, kalkulator klimatyzacji, zestaw wskaźników, elektryczne podnośniki szyb, czujnik deszczu
i jasności, alarm, panel przycisków, przełączniki przy kierownicy.
915 A Oświetlenie kabiny i zestawu wskaźników.
1015 A
Światła awaryjne.
1115 A Wycieraczka tylnej szyby.
12 7,5
A Zestaw wskaźników, ekran wielofunkcyjny, pomoc przy parkowaniu,ogrzewane fotele, odmrażanie tylnej szyby, zasłona przyciemniająca sterowana elektrycznie, automatyczna regulacja reflektorów.
1315 A
Zapalniczka, gniazdo zasilania osprzętu.
1520 A
Zasłona przyciemniająca sterowana elektrycznie.
1
610 A Zewnętrzne lusterka wsteczne, radioodtwarzacz.

188
Informacje praktyczne

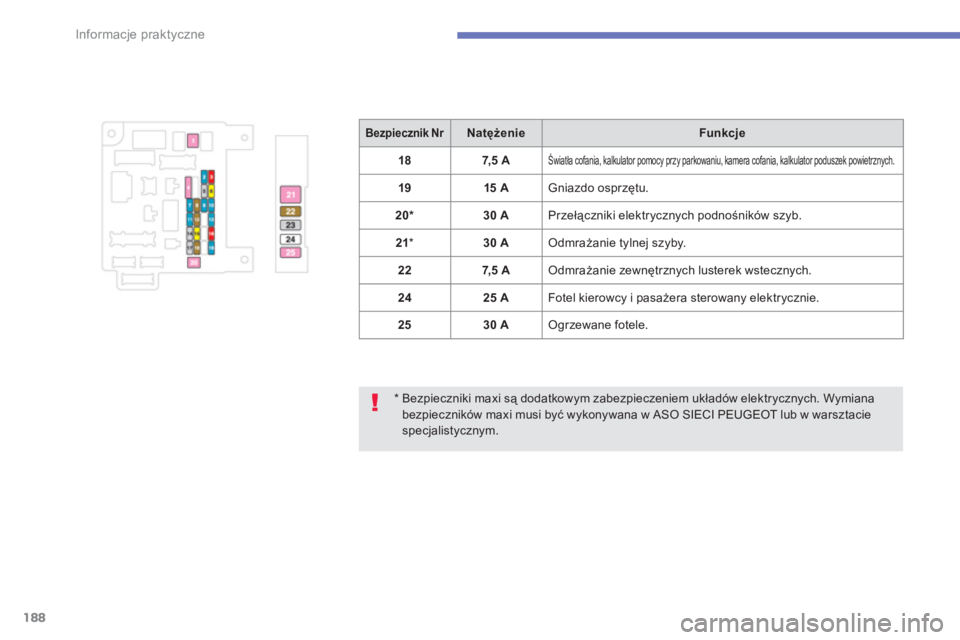

* Bezpieczniki maxi są dodatkowym zabezpieczeniem układów elektrycznych. Wymiana bezpieczników maxi musi być wykonywana w ASO SIECI PEUGEOT lub w warsztaciespecjalistycznym.

Bezpiecznik NrNatężenieFunkcje
187,5 A
Światła cofania, kalkulator pomocy przy parkowaniu, kamera cofania, kalkulator poduszek powietrznych.
1915 A Gniazdo osprzętu.
20*30 A
Przełączniki elektrycznych podnośników szyb.
21*30 A Odmrażanie tylnej szyby.
227,5 A Odmrażanie zewnętrznych lusterek wstecznych.
2
425 A
Fotel kierowcy i pasażera sterowany elektrycznie.
2
530 A Ogrzewane fotele.
