Page 191 of 368
189
7
Información práctica
Para acceder a las tapas de protección de las
lámparas, realice las siguientes operaciones:
)
Retire las fijaciones A
.
)
Retire la tapa de protección B
.
Acceso a las lámparas
Cambio de los indicadores de
dirección (1)
)
Gire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.
)
Tire de la lámpara y sustitúyala. Un parpadeo más rápido del testigo
de indicador de dirección (derecho o
izquierdo) indica el fallo de una de las
lámparas del lado correspondiente. Para el montaje, efectúe estas
operaciones en sentido inverso.
Las lámparas de color ámbar, como
los indicadores de dirección, deben
sustituirse por lámparas de las mismas
características y color.
Page 192 of 368
190
Información práctica

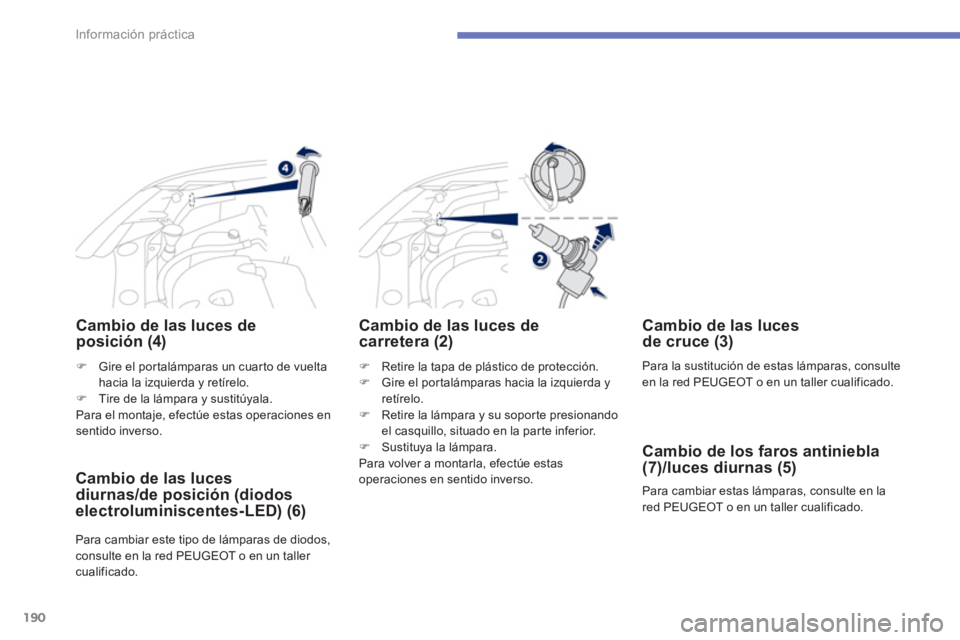

Cambio de las luces de
posición (4)
)
Retire la tapa de plástico de protección.
)
Gire el portalámparas hacia la izquierda y
retírelo.
)
Retire la lámpara y su soporte presionando
el casquillo, situado en la parte inferior.
)
Sustituya la lámpara.
Para volver a montarla, efectúe estas
operaciones en sentido inverso.
Cambio de las luces de
carretera (2)
)
Gire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces
diurnas/de posición (diodos
electroluminiscentes-LED) (6)
Para cambiar este tipo de lámparas de diodos,
consulte en la red PEUGEOT o en un taller
cualificado.
Cambio de las luces
de cruce (3)
Para la sustitución de estas lámparas, consulte
en la red PEUGEOT o en un taller cualificado.
Para cambiar estas lámparas, consulte en la
red PEUGEOT o en un taller cualificado.
Cambio de los faros antiniebla
(7)/luces diurnas (5)
Page 193 of 368
191
7
Información práctica
)
Empuje el repetidor hacia atrás para desacoplarlo.
)
Desconecte el conector del repetidor.
)
Cambie el bloque repetidor.
Para el montaje, efectúe estas operaciones en sentido inverso.
Para adquirirlos, acuda a la red PEUGEOT o a un taller cualificado.
Cambio de los repetidores laterales de intermitente
Luces de los retrovisores exteriores
Para sustituir la luz electroluminiscente-LED, debe consultar con la Red PEUGEOT o con un taller
cualificado.
Page 194 of 368
192
Información práctica

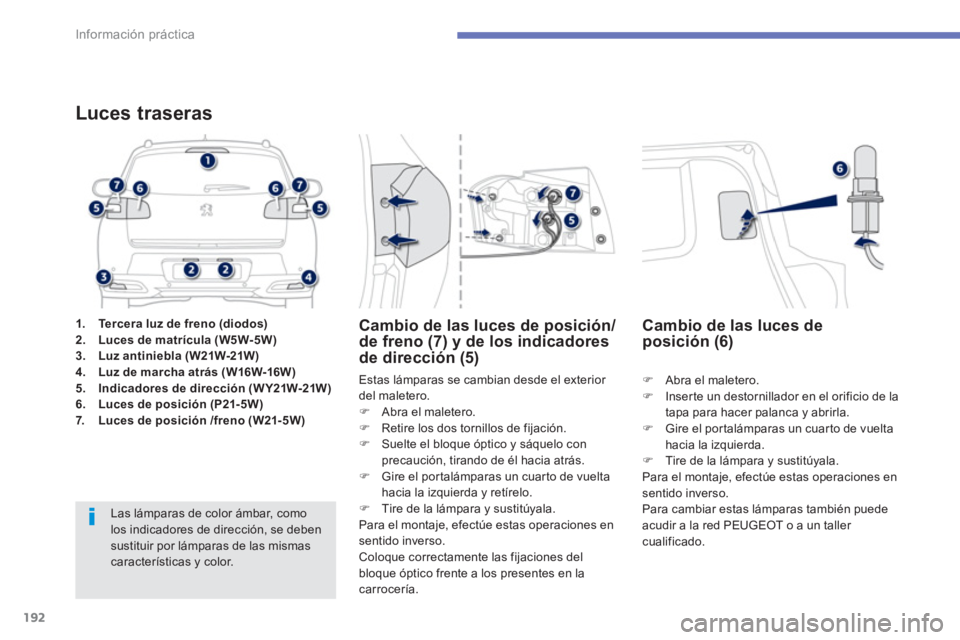

1.
Tercera luz de freno (diodos)
2.
Luces de matrícula (W5W- 5W)
3.
Luz antiniebla (W21W-21W)
4.
Luz de marcha atrás (W16W-16W)
5.
Indicadores de dirección (WY21W-21W)
6.
Luces de posición (P21- 5W)
7.
Luces de posición
/freno (W21-5W)
Luces traseras
Las lámparas de color ámbar, como
los indicadores de dirección, se deben
sustituir por lámparas de las mismas
características y color.
Estas lámparas se cambian desde el exterior
del maletero.
)
Abra el maletero.
)
Retire los dos tornillos de fijación.
)
Suelte el bloque óptico y sáquelo con
precaución, tirando de él hacia atrás.
)
Gire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Coloque correctamente las fijaciones del
bloque óptico frente a los presentes en la
carrocería.
Cambio de las luces de posición/
de freno (7) y de los indicadores
de dirección (5)
)
Abra el maletero.
)
Inserte un destornillador en el orificio de la
tapa para hacer palanca y abrirla.
)
Gire el portalámparas un cuarto de vuelta
hacia la izquierda.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para cambiar estas lámparas también puede
acudir a la red PEUGEOT o a un taller
cualificado.
Cambio de las luces de
posición (6)
Page 195 of 368
193
7
Información práctica

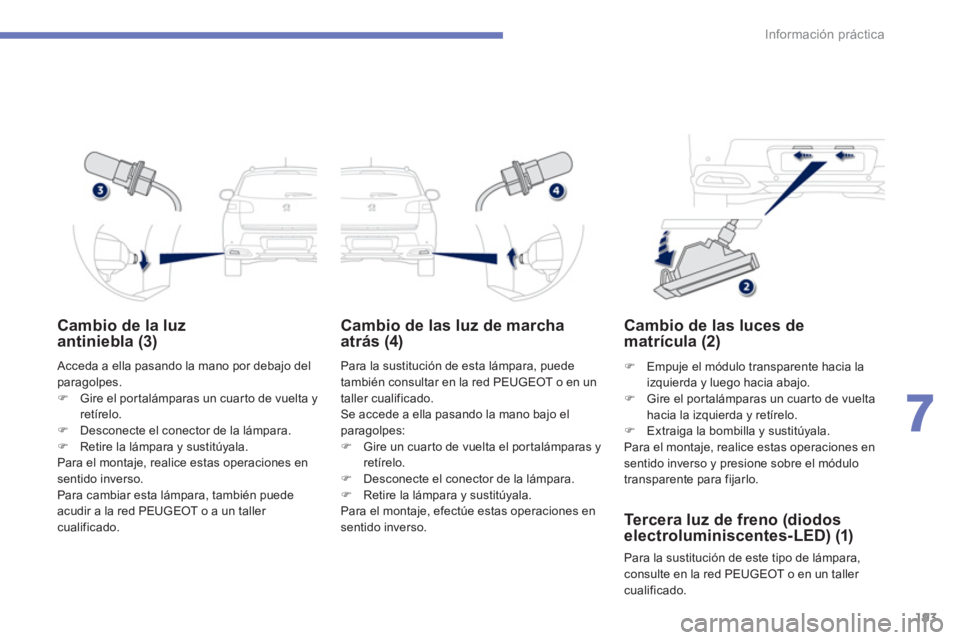

Cambio de la luz
antiniebla (3)
Acceda a ella pasando la mano por debajo del
paragolpes.
)
Gire el portalámparas un cuarto de vuelta y
retírelo.
)
Desconecte el conector de la lámpara.
)
Retire la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso.
Para cambiar esta lámpara, también puede
acudir a la red PEUGEOT o a un taller
cualificado.
Cambio de las luz de marcha
atrás (4)
Para la sustitución de esta lámpara, puede
también consultar en la red PEUGEOT o en un
taller cualificado.
Se accede a ella pasando la mano bajo el
paragolpes:
)
Gire un cuarto de vuelta el portalámparas y
retírelo.
)
Desconecte el conector de la lámpara.
)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces de
matrícula (2)
)
Empuje el módulo transparente hacia la
izquierda y luego hacia abajo.
)
Gire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.
)
Extraiga la bombilla y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso y presione sobre el módulo
transparente para fijarlo.
Tercera luz de freno (diodos
electroluminiscentes-LED) (1)
Para la sustitución de este tipo de lámpara,
consulte en la red PEUGEOT o en un taller
cualificado.
Page 196 of 368
194
Información práctica

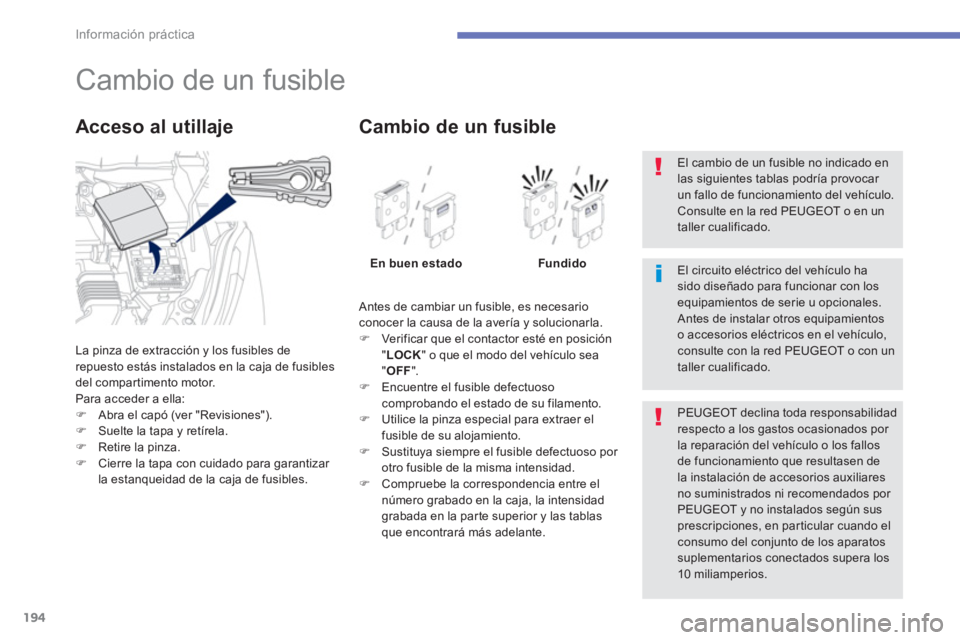

Cambio de un fusible
La pinza de extracción y los fusibles de
repuesto estás instalados en la caja de fusibles
del compartimento motor.
Para acceder a ella:
)
Abra el capó (ver "Revisiones").
)
Suelte la tapa y retírela.
)
Retire la pinza.
)
Cierre la tapa con cuidado para garantizar
la estanqueidad de la caja de fusibles.
Acceso al utillaje
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
)
Verificar que el contactor esté en posición
" LOCK
" o que el modo del vehículo sea
" OFF
".
)
Encuentre el fusible defectuoso
comprobando el estado de su filamento.
)
Utilice la pinza especial para extraer el
fusible de su alojamiento.
)
Sustituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.
)
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la parte superior y las tablas
que encontrará más adelante.
Cambio de un fusible
En buen estado
Fundido
PEUGEOT declina toda responsabilidad
respecto a los gastos ocasionados por
la reparación del vehículo o los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados supera los
10 miliamperios.
El circuito eléctrico del vehículo ha
sido diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte con la red PEUGEOT o con un
taller cualificado.
El cambio de un fusible no indicado en
las siguientes tablas podría provocar
un fallo de funcionamiento del vehículo.
Consulte en la red PEUGEOT o en un
taller cualificado.
Page 197 of 368
195
7
Información práctica

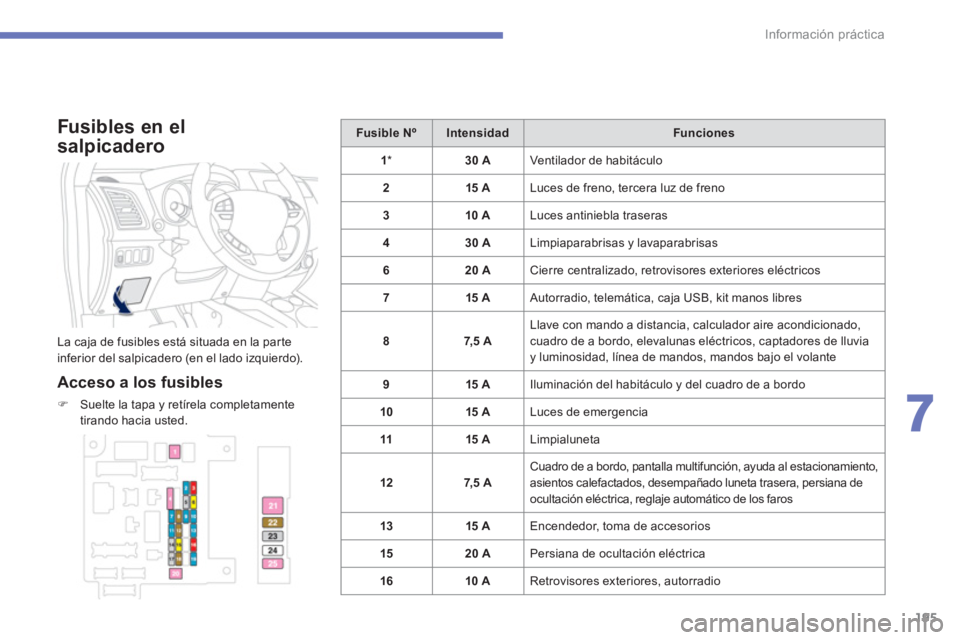

Fusibles en el
salpicadero
La caja de fusibles está situada en la parte
inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles
)
Suelte la tapa y retírela completamente
tirando hacia usted.
Fusible N º
Intensidad
Funciones
1
*
30 A
Ventilador de habitáculo
2
15 A
Luces de freno, tercera luz de freno
3
10 A
Luces antiniebla traseras
4
30 A
Limpiaparabrisas y lavaparabrisas
6
20 A
Cierre centralizado, retrovisores exteriores eléctricos
7
15 A
Autorradio, telemática, caja USB, kit manos libres
8
7,5 A
Llave con mando a distancia, calculador aire acondicionado,
cuadro de a bordo, elevalunas eléctricos, captadores de lluvia
y luminosidad, línea de mandos, mandos bajo el volante
9
15 A
Iluminación del habitáculo y del cuadro de a bordo
10
15 A
Luces de emergencia
11
15 A
Limpialuneta
12
7,5 A
Cuadro de a bordo, pantalla multifunción, ayuda al estacionamiento,
asientos calefactados, desempañado luneta trasera, persiana de
ocultación eléctrica, reglaje automático de los faros
13
15 A
Encendedor, toma de accesorios
15
20 A
Persiana de ocultación eléctrica
16
10 A
Retrovisores exteriores, autorradio
Page 198 of 368
196
Información práctica

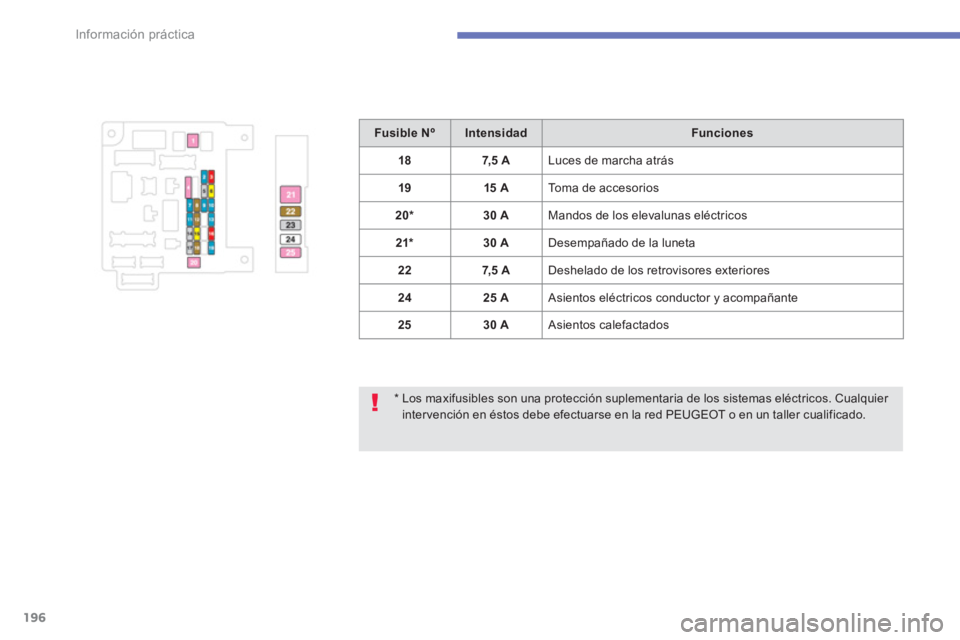

* Los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier
inter vención en éstos debe efectuarse en la red PEUGEOT o en un taller cualificado.
Fusible N º
Intensidad
Funciones
18
7,5 A
Luces de marcha atrás
19
15 A
Toma de accesorios
20*
30 A
Mandos de los elevalunas eléctricos
21*
30 A
Desempañado de la luneta
22
7,5 A
Deshelado de los retrovisores exteriores
24
25 A
Asientos eléctricos conductor y acompañante
25
30 A
Asientos calefactados
Page 199 of 368
197
7
Información práctica
Fusibles en el
compartimento motor
Acceso a los fusibles
)
Suelte la tapa y retírela completamente.
Fusible N º
Intensidad
Funciones
1
15 A
Faros antiniebla
4
10 A
Claxon
5
7,5 A
Alternador
6
20 A
Lavafaros
7
10 A
Aire acondicionado
9
20 A
Alarma
10
15 A
Desempañado del limpiaparabrisas
11
-
No utilizado
12
-
No utilizado La caja de fusibles está situada en el
compartimento motor (en el lado izquierdo).
Page 200 of 368
198
Información práctica
Fusible N º
Intensidad
Funciones
13
10 A
Luces diurnas
14
10 A
Luz de carretera izquierda
15
10 A
Luz de carretera derecha
16
20 A
Luz de cruce izquierda (xenón)
17
20 A
Luz de cruce derecha (xenón)
18
10 A
Luz de cruce izquierda (halógena), reglaje manual y automático
de los faros
19
10 A
Luz de cruce derecha (halógena)
31
30 A
Amplificador audio
Los maxifusibles son una protección
suplementaria de los sistemas
eléctricos. Cualquier inter vención
en éstos debe efectuarse en la red
PEUGEOT o en un taller cualificado.
Después de inter venir, cierre con
cuidado la tapa para garantizar la
estanqueidad de la caja de fusibles.
