Page 201 of 368
199
7
Información práctica
Fusibles de repuesto
Los fusibles de repuesto están situados
debajo de la tapa de la caja de fusibles del
compartimento motor. La tapa no contiene ningún fusible de
repuesto con un amperaje de 7,5 A,
25 A o 30 A. Si uno de los fusibles
con este amperaje está defectuoso,
sustitúyalo por el siguiente fusible:
Un fusible de 7,5 A
se debe sustituir
por un fusible de repuesto de 10 A
,
un fusible de 25 A
por un fusible de
repuesto
d
e 20 A
y un fusible de
30 A
por el fusible del sistema audio
(Nº 31)
.
Fusible N º
Intensidad
33
10 A
34
15 A
35
20 A
Page 202 of 368
200
Información práctica

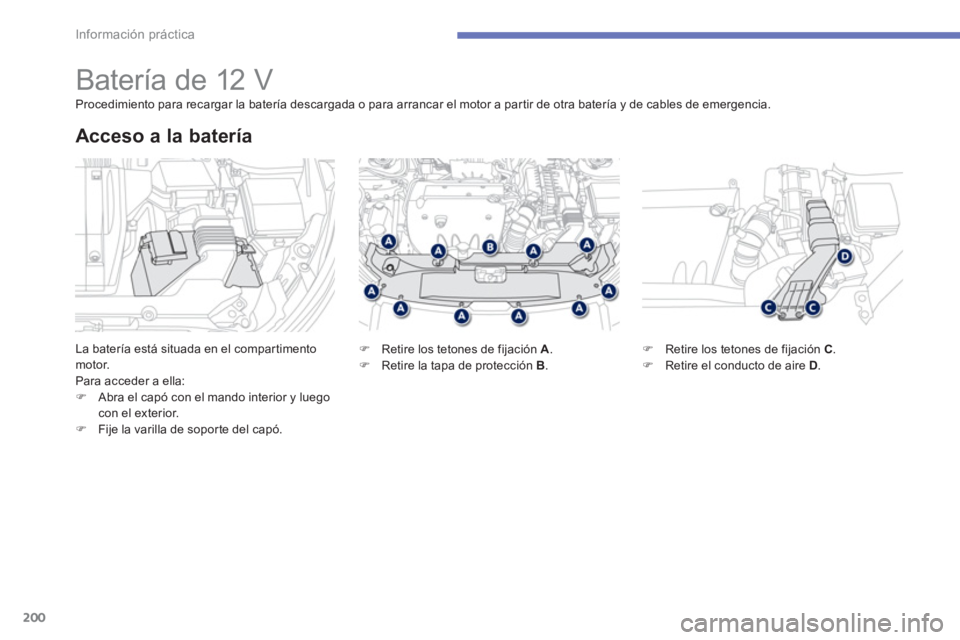

Batería de 12 V
La batería está situada en el compartimento
motor.
Para acceder a ella:
)
Abra el capó con el mando interior y luego
con el exterior.
)
Fije la varilla de soporte del capó.
Acceso a la batería
Procedimiento para recargar la batería descargada o para arrancar el motor a partir de otra batería y de cables de emergencia.
)
Retire los tetones de fijación A
.
)
Retire la tapa de protección B
.
)
Retire los tetones de fijación C
.
)
Retire el conducto de aire D
.
Page 203 of 368
201
7
Información práctica
Verifique el nivel del electrolito y complételo si
es necesario (ver "Revisión de los niveles").

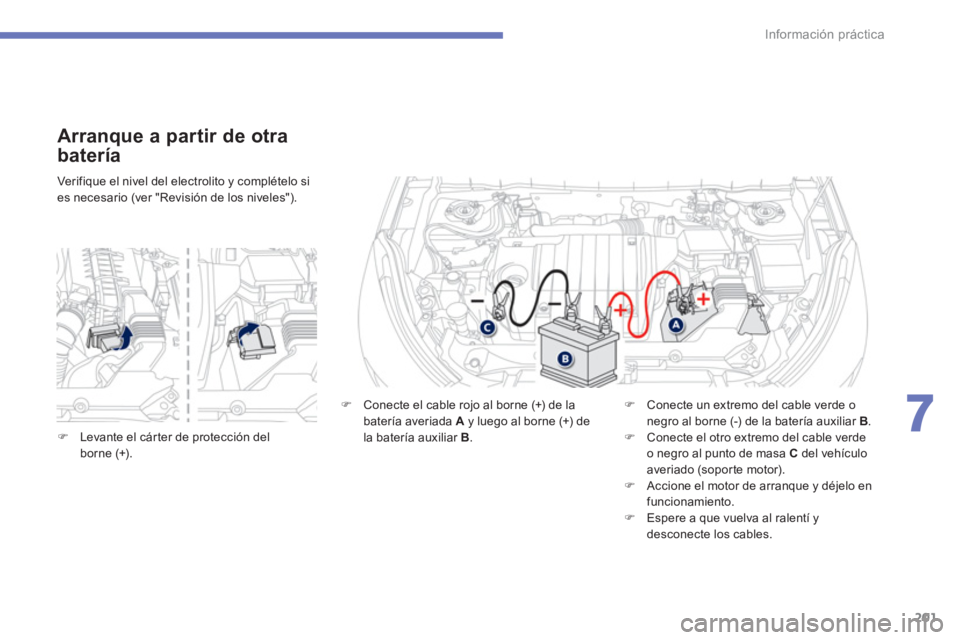

Arranque a partir de otra
batería
)
Conecte el cable rojo al borne (+) de la
batería averiada A
y luego al borne (+) de
la batería auxiliar B
.
)
Conecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B
.
)
Conecte el otro extremo del cable verde
o negro al punto de masa C
del vehículo
averiado (soporte motor).
)
Accione el motor de arranque y déjelo en
funcionamiento.
)
Espere a que vuelva al ralentí y
desconecte los cables.
)
Levante el cárter de protección del
borne (+).
Page 204 of 368
202
Información práctica
Las baterías contienen sustancias
nocivas, como ácido sulfúrico y plomo.
Estas deben eliminarse según las
prescripciones legales, y en ningún
caso deben desecharse junto con los
residuos domésticos.
Lleve las pilas y las baterías gastadas a
un punto de recogida específico.
No invierta las polaridades y utilice únicamente un cargador de 12 V.
No desconecte los terminales cuando el motor esté en marcha.
No recargue las baterías sin haber desconectado los terminales.
No empuje el vehículo para arrancar el motor si está equipado con una caja CVT.
Se aconseja desconectar la batería si
el vehículo va a permanecer parado
durante más de un mes.
Antes de la desconexión
Antes de desconectar la batería, espere
2 minutos después de cortar el contacto.
Cierre las lunas y las puertas antes de
desconectar la batería.
Después de la reconexión
Después de volver a conectar la batería,
ponga el contacto y espere 1 minuto antes
de arrancar para permitir la inicialización
de los sistemas electrónicos. No obstante,
si después de esta manipulación subsisten
ligeras perturbaciones, consulte con la red
PEUGEOT o con un taller cualificado.
)
Desconecte la batería del vehículo, si es
necesario.
)
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
)
Vuelva a conectarla empezando por el
borne (-).
)
Compruebe que los bornes y los
terminales estén limpios. Si están
cubiertos de sulfato (depósito blanquecino
o verdoso), desmóntelos y límpielos.

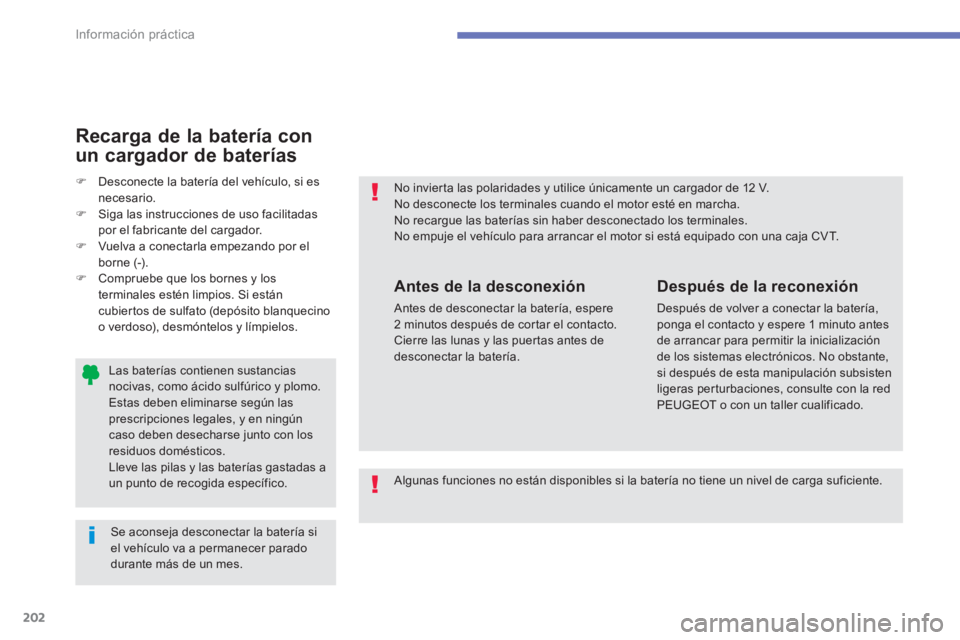

Recarga de la batería con
un cargador de baterías
Algunas funciones no están disponibles si la batería no tiene un nivel de carga suficiente.
Page 205 of 368
203
7
Información práctica

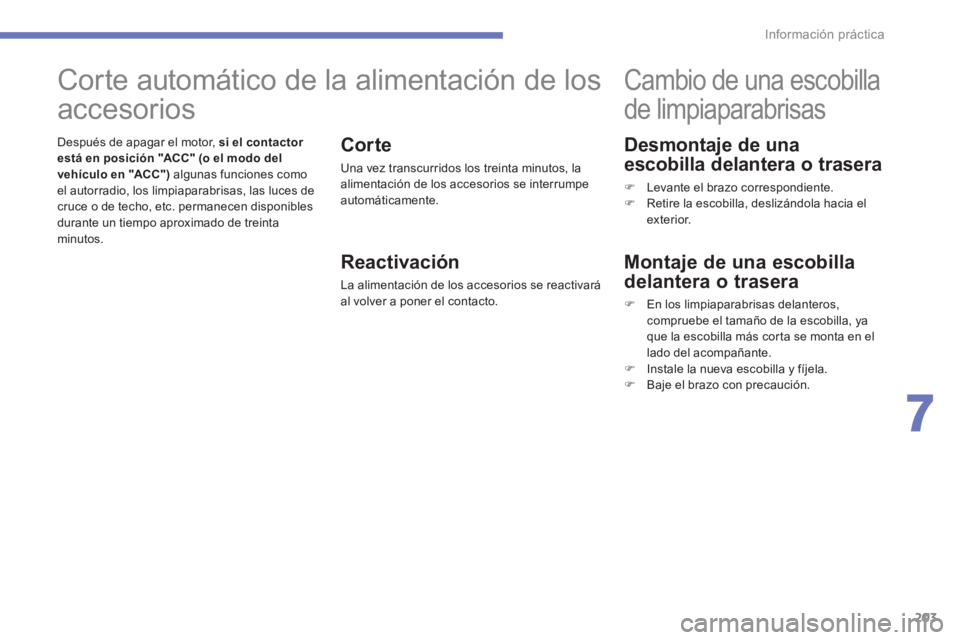

Desmontaje de una
escobilla delantera o trasera
)
Levante el brazo correspondiente.
)
Retire la escobilla, deslizándola hacia el
exterior.
Cambio de una escobilla
de limpiaparabrisas
Montaje de una escobilla
delantera o trasera
)
En los limpiaparabrisas delanteros,
compruebe el tamaño de la escobilla, ya
que la escobilla más corta se monta en el
lado del acompañante.
)
Instale la nueva escobilla y fíjela.
)
Baje el brazo con precaución.
Corte automático de la alimentación de los
accesorios
Después de apagar el motor, si el contactor
está en posición "ACC" (o el modo del
vehículo en "ACC")
algunas funciones como
el autorradio, los limpiaparabrisas, las luces de
cruce o de techo, etc. permanecen disponibles
durante un tiempo aproximado de treinta
minutos.
Corte
Una vez transcurridos los treinta minutos, la
alimentación de los accesorios se interrumpe
automáticamente.
Reactivación
La alimentación de los accesorios se reactivará
al volver a poner el contacto.
Page 206 of 368
204
Información práctica

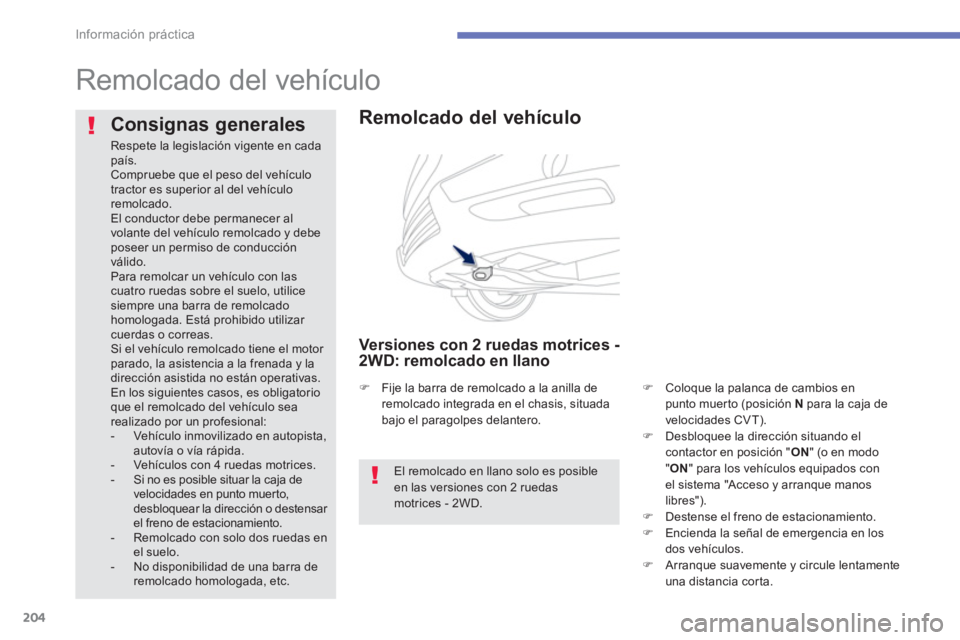

Remolcado del vehículo
Remolcado del vehículo
Versiones con 2 ruedas motrices -
2WD: remolcado en llano
)
Coloque la palanca de cambios en
punto muerto (posición N
para la caja de
velocidades CVT).
)
Desbloquee la dirección situando el
contactor en posición " ON
" (o en modo
" ON
" para los vehículos equipados con
el sistema "Acceso y arranque manos
libres").
)
Destense el freno de estacionamiento.
)
Encienda la señal de emergencia en los
dos vehículos.
)
Arranque suavemente y circule lentamente
una distancia corta.
Consignas generales
Respete la legislación vigente en cada
país.
Compruebe que el peso del vehículo
tractor es superior al del vehículo
remolcado.
El conductor debe permanecer al
volante del vehículo remolcado y debe
poseer un permiso de conducción
válido.
Para remolcar un vehículo con las
cuatro ruedas sobre el suelo, utilice
siempre una barra de remolcado
homologada. Está prohibido utilizar
cuerdas o correas.
Si el vehículo remolcado tiene el motor
parado, la asistencia a la frenada y la
dirección asistida no están operativas.
En los siguientes casos, es obligatorio
que el remolcado del vehículo sea
realizado por un profesional:
- Vehículo inmovilizado en autopista,
autovía o vía rápida.
- Vehículos con 4 ruedas motrices.
- Si no es posible situar la caja de
velocidades en punto muerto,
desbloquear la dirección o destensar
el freno de estacionamiento.
- Remolcado con solo dos ruedas en
el suelo.
- No disponibilidad de una barra de
remolcado homologada, etc.
El remolcado en llano solo es posible
en las versiones con 2 ruedas
motrices - 2WD.
)
Fije la barra de remolcado a la anilla de
remolcado integrada en el chasis, situada
bajo el paragolpes delantero.
Page 207 of 368
205
7
Información práctica
Los vehículos equipados con un sistema
de 4 ruedas motrices deben remolcarse
siempre en una grúa con plataforma
.
Nunca remolque el vehículo con las
cuatro ruedas en el suelo, ya que
podría dañar la transmisión.
El vehículo no debe ser remolcado con
las ruedas delanteras o traseras en el
suelo, aunque esté en modo de tracción
"2WD" (2 ruedas motrices).

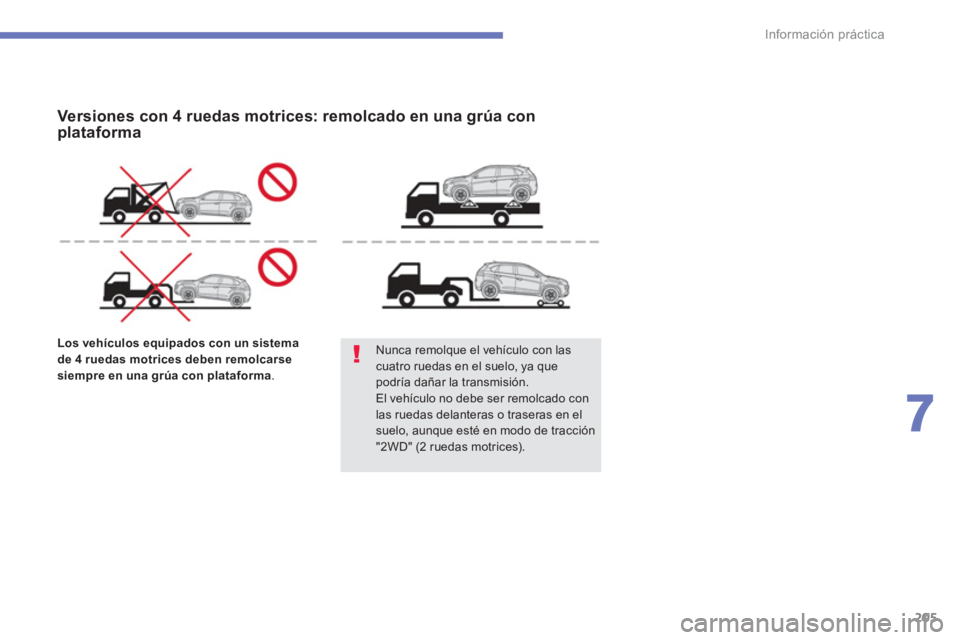

Versiones con 4 ruedas motrices: remolcado en una grúa con
plataforma
Page 208 of 368
206
Información práctica
Remolcado de otro
vehículo
)
En el paragolpes trasero, suelte la tapa
tirando de la parte inferior con la manivela
del gato 1
.
)
Enrosque la anilla de remolcado 2
al
máximo con la llave desmonta-ruedas 3
.
)
Instale la barra de remolcado.
)
Encienda la señal de emergencia de los
dos vehículos remolcados.
)
Arranque suavemente y circule lentamente
una distancia corta.
Acceso al utillaje
La anilla de remolcado y el utillaje están
situados bajo el suelo del maletero.
Para acceder a ellos:
)
Abra el maletero.
)
Levante el suelo y retírelo.
)
Saque la anilla de remolcado y el utillaje
necesario.
Lista de utillaje
1.
Manivela del gato
2.
Anilla de remolcado
3.
Llave desmonta-ruedas
Page 209 of 368
207
7
Información práctica

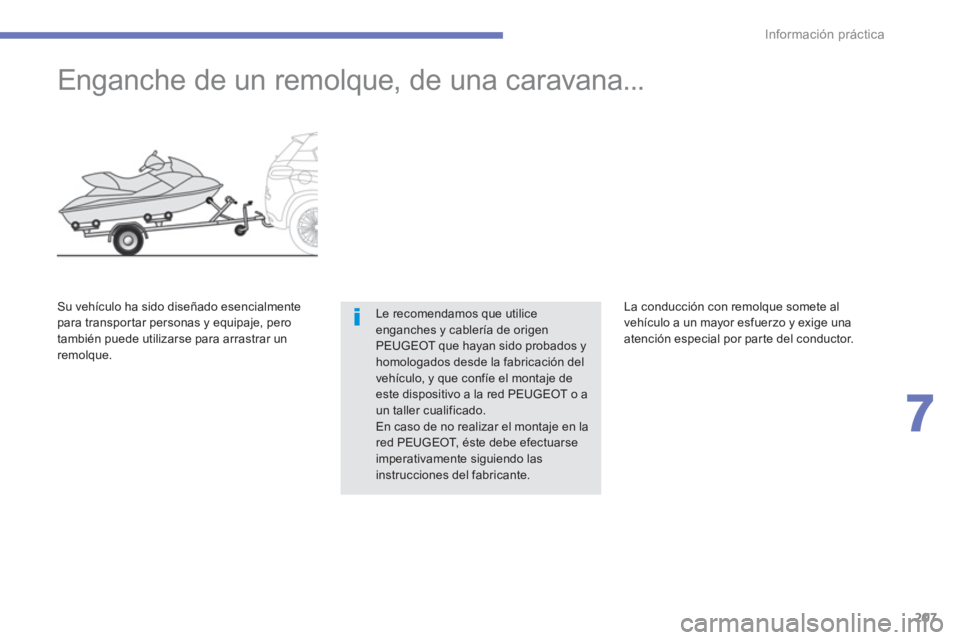

Enganche de un remolque, de una caravana...
Le recomendamos que utilice
enganches y cablería de origen
PEUGEOT que hayan sido probados y
homologados desde la fabricación del
vehículo, y que confíe el montaje de
este dispositivo a la red PEUGEOT o a
un taller cualificado.
En caso de no realizar el montaje en la
red PEUGEOT, éste debe efectuarse
imperativamente siguiendo las
instrucciones del fabricante.
Su vehículo ha sido diseñado esencialmente
para transportar personas y equipaje, pero
también puede utilizarse para arrastrar un
remolque. La conducción con remolque somete al
vehículo a un mayor esfuerzo y exige una
atención especial por parte del conductor.

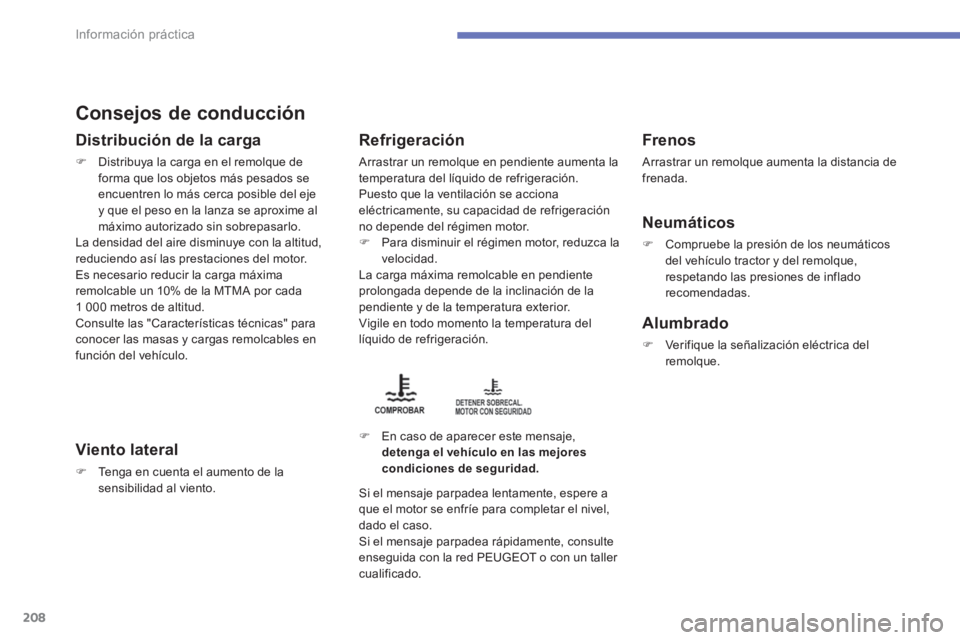

Page 210 of 368
208Información práctica
Consejos de conducción
Distribución de la carga
)
Distribuya la carga en el remolque de
forma que los objetos más pesados se
encuentren lo más cerca posible del eje
y que el peso en la lanza se aproxime al
máximo autorizado sin sobrepasarlo.
La densidad del aire disminuye con la altitud,
reduciendo así las prestaciones del motor.
Es necesario reducir la carga máxima
remolcable un 10% de la MTMA por cada
1 000 metros de altitud.
Consulte las "Características técnicas" para
conocer las masas y cargas remolcables en
función del vehículo.
Viento lateral
)
Tenga en cuenta el aumento de la
sensibilidad al viento.
Refrigeración
Arrastrar un remolque en pendiente aumenta la
temperatura del líquido de refrigeración.
Puesto que la ventilación se acciona
eléctricamente, su capacidad de refrigeración
no depende del régimen motor.
)
Para disminuir el régimen motor, reduzca la
velocidad.
La carga máxima remolcable en pendiente
prolongada depende de la inclinación de la
pendiente y de la temperatura exterior.
Vigile en todo momento la temperatura del
líquido de refrigeración.
)
En caso de aparecer este mensaje,
detenga el vehículo en las mejores
condiciones de seguridad.
Frenos
Arrastrar un remolque aumenta la distancia de
frenada.
Neumáticos
)
Compruebe la presión de los neumáticos
del vehículo tractor y del remolque,
respetando las presiones de inflado
recomendadas.
Alumbrado
)
Verifique la señalización eléctrica del
remolque.
Si el mensaje parpadea lentamente, espere a
que el motor se enfríe para completar el nivel,
dado el caso.
Si el mensaje parpadea rápidamente, consulte
enseguida con la red PEUGEOT o con un taller
cualificado.
