PEUGEOT 4008 2017 Upute Za Rukovanje (in Croatian)

149
4008_hr_Chap06_securite_ed01-2016

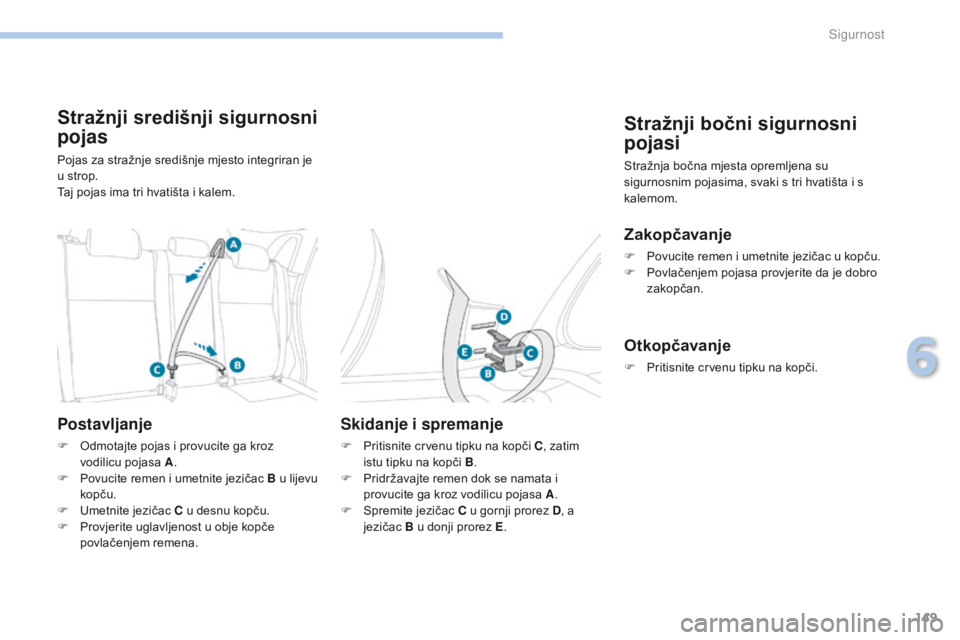

Stražnji središnji sigurnosni
pojas
Pojas za stražnje središnje mjesto integriran je
u strop.
Taj pojas ima tri hvatišta i kalem.
Postavljanje
F Odmotajte pojas i provucite ga kroz vodilicu pojasa A .
F

P
ovucite remen i umetnite jezičac B u lijevu
kopču.
F

U
metnite jezičac C u desnu kopču.
F

P
rovjerite uglavljenost u obje kopče
povlačenjem remena.
Skidanje i spremanje
F Pritisnite crvenu tipku na kopči C , zatim
istu tipku na kopči B .
F

P
ridržavajte remen dok se namata i
provucite ga kroz vodilicu pojasa A .
F

S
premite jezičac C u gornji prorez D , a
jezičac B u donji prorez E .
Stražnji bočni sigurnosni
pojasi
Stražnja bočna mjesta opremljena su
sigurnosnim pojasima, svaki s tri hvatišta i s
kalemom.
Zakopčavanje
F Povucite remen i umetnite jezičac u kopču.
F
P ovlačenjem pojasa provjerite da je dobro
zakopčan.
Otkopčavanje
F Pritisnite crvenu tipku na kopči.
6
Sigurnost

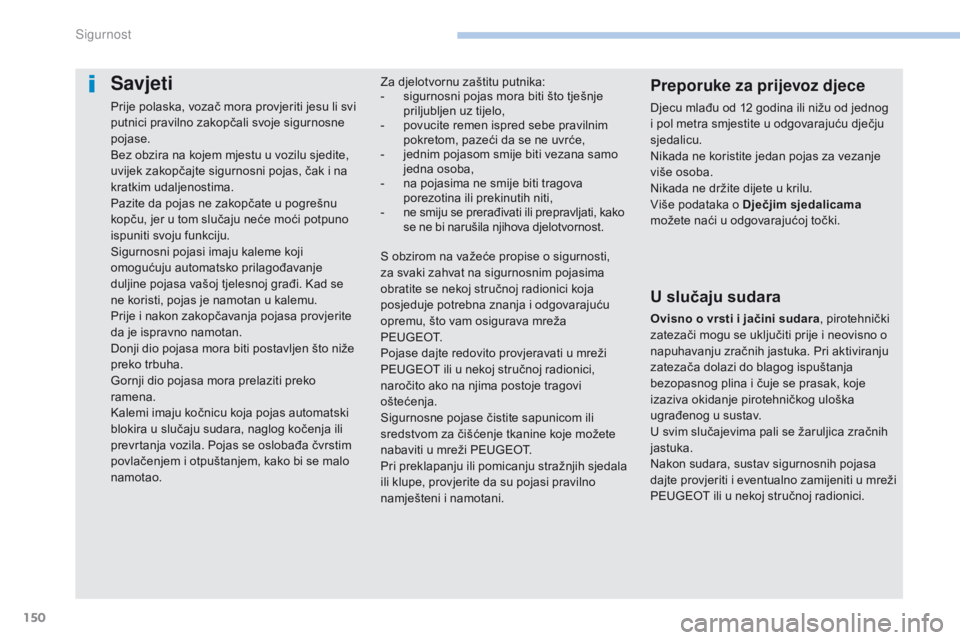

150
4008_hr_Chap06_securite_ed01-2016
Savjeti
Prije polaska, vozač mora provjeriti jesu li svi
putnici pravilno zakopčali svoje sigurnosne
pojase.
Bez obzira na kojem mjestu u vozilu sjedite,
uvijek zakopčajte sigurnosni pojas, čak i na
kratkim udaljenostima.
Pazite da pojas ne zakopčate u pogrešnu
kopču, jer u tom slučaju neće moći potpuno
ispuniti svoju funkciju.
Sigurnosni pojasi imaju kaleme koji
omogućuju automatsko prilagođavanje
duljine pojasa vašoj tjelesnoj građi. Kad se
ne koristi, pojas je namotan u kalemu.
Prije i nakon zakopčavanja pojasa provjerite
da je ispravno namotan.
Donji dio pojasa mora biti postavljen što niže
preko trbuha.
Gornji dio pojasa mora prelaziti preko
ramena.
Kalemi imaju kočnicu koja pojas automatski
blokira u slučaju sudara, naglog kočenja ili
prevrtanja vozila. Pojas se oslobađa čvrstim
povlačenjem i otpuštanjem, kako bi se malo
namotao.
Preporuke za prijevoz djece
Djecu mlađu od 12 godina ili nižu od jednog
i pol metra smjestite u odgovarajuću dječju
sjedalicu.
Nikada ne koristite jedan pojas za vezanje
više osoba.
Nikada ne držite dijete u krilu.
Više podataka o Dječjim sjedalicama
možete naći u odgovarajućoj točki.
Za djelotvornu zaštitu putnika:
-
s
igurnosni pojas mora biti što tješnje
priljubljen uz tijelo,
-

p

ovucite remen ispred sebe pravilnim
pokretom, pazeći da se ne uvrće,
-

j

ednim pojasom smije biti vezana samo
jedna osoba,
-

n

a pojasima ne smije biti tragova
porezotina ili prekinutih niti,
-
n

e smiju se prerađivati ili prepravljati, kako
se ne bi narušila njihova djelotvornost.
U slučaju sudara
Ovisno o vrsti i jačini sudara , pirotehnički
zatezači mogu se uključiti prije i neovisno o
napuhavanju zračnih jastuka. Pri aktiviranju
zatezača dolazi do blagog ispuštanja
bezopasnog plina i čuje se prasak, koje
izaziva okidanje pirotehničkog uloška
ugrađenog u sustav.
U svim slučajevima pali se žaruljica zračnih
jastuka.
Nakon sudara, sustav sigurnosnih pojasa
dajte provjeriti i eventualno zamijeniti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
S obzirom na važeće propise o sigurnosti,
za svaki zahvat na sigurnosnim pojasima
obratite se nekoj stručnoj radionici koja
posjeduje potrebna znanja i odgovarajuću
opremu, što vam osigurava mreža
P E U G E O T.
Pojase dajte redovito provjeravati u mreži
PEUGEOT ili u nekoj stručnoj radionici,
naročito ako na njima postoje tragovi
oštećenja.
Sigurnosne pojase čistite sapunicom ili
sredstvom za čišćenje tkanine koje možete
nabaviti u mreži PEUGEOT.
Pri preklapanju ili pomicanju stražnjih sjedala
ili klupe, provjerite da su pojasi pravilno
namješteni i namotani.
Sigurnost

151
4008_hr_Chap06_securite_ed01-2016

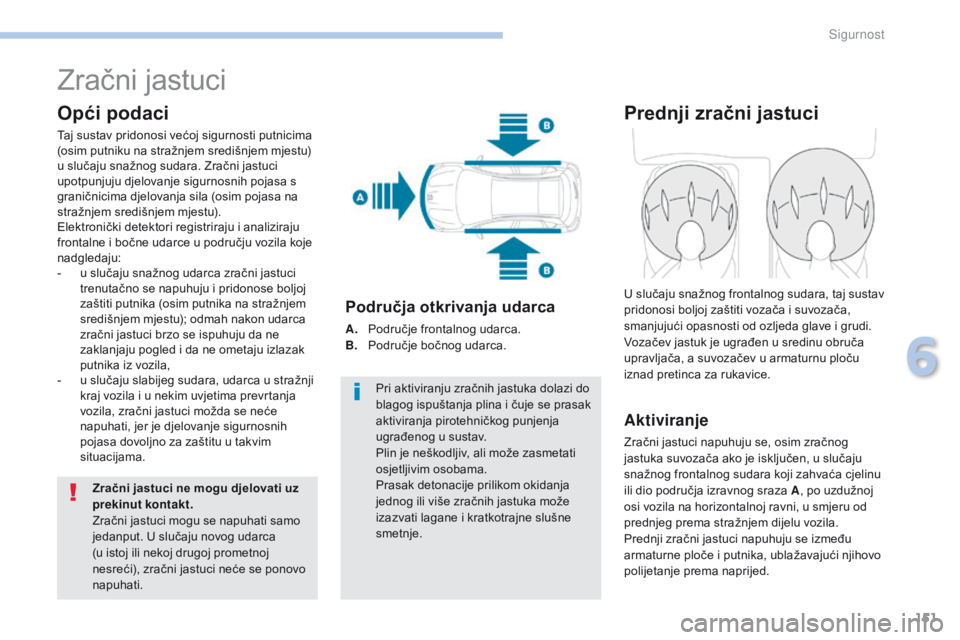

Zračni jastuci
Opći podaci
Taj sustav pridonosi većoj sigurnosti putnicima
(osim putniku na stražnjem središnjem mjestu)
u slučaju snažnog sudara. Zračni jastuci
upotpunjuju djelovanje sigurnosnih pojasa s
graničnicima djelovanja sila (osim pojasa na
stražnjem središnjem mjestu).
Elektronički detektori registriraju i analiziraju
frontalne i bočne udarce u području vozila koje
nadgledaju:
-
u s
lučaju snažnog udarca zračni jastuci
trenutačno se napuhuju i pridonose boljoj
zaštiti putnika (osim putnika na stražnjem
središnjem mjestu); odmah nakon udarca
zračni jastuci brzo se ispuhuju da ne
zaklanjaju pogled i da ne ometaju izlazak
putnika iz vozila,
-

u s
lučaju slabijeg sudara, udarca u stražnji
kraj vozila i u nekim uvjetima prevrtanja
vozila, zračni jastuci možda se neće
napuhati, jer je djelovanje sigurnosnih
pojasa dovoljno za zaštitu u takvim
situacijama.
Zračni jastuci ne mogu djelovati uz
prekinut kontakt.
Zračni jastuci mogu se napuhati samo
jedanput. U slučaju novog udarca
(u
istoj ili nekoj drugoj prometnoj
nesreći), zračni jastuci neće se ponovo
napuhati. Pri aktiviranju zračnih jastuka dolazi do
blagog ispuštanja plina i čuje se prasak
aktiviranja pirotehničkog punjenja
ugrađenog u sustav.
Plin je neškodljiv, ali može zasmetati
osjetljivim osobama.
Prasak detonacije prilikom okidanja
jednog ili više zračnih jastuka može
izazvati lagane i kratkotrajne slušne
smetnje.
Područja otkrivanja udarca
A. Područje frontalnog udarca.
B. P
odručje bočnog udarca.
Prednji zračni jastuci
Aktiviranje
Zračni jastuci napuhuju se, osim zračnog
jastuka suvozača ako je isključen, u slučaju
snažnog frontalnog sudara koji zahvaća cjelinu
ili dio područja izravnog sraza A , po uzdužnoj
osi vozila na horizontalnoj ravni, u smjeru od
prednjeg prema stražnjem dijelu vozila.
Prednji zračni jastuci napuhuju se između
armaturne ploče i putnika, ublažavajući njihovo
polijetanje prema naprijed. U slučaju snažnog frontalnog sudara, taj sustav
pridonosi boljoj zaštiti vozača i suvozača,
smanjujući opasnosti od ozljeda glave i grudi.
Vozačev jastuk je ugrađen u sredinu obruča
upravljača, a suvozačev u armaturnu ploču
iznad pretinca za rukavice.
6
Sigurnost

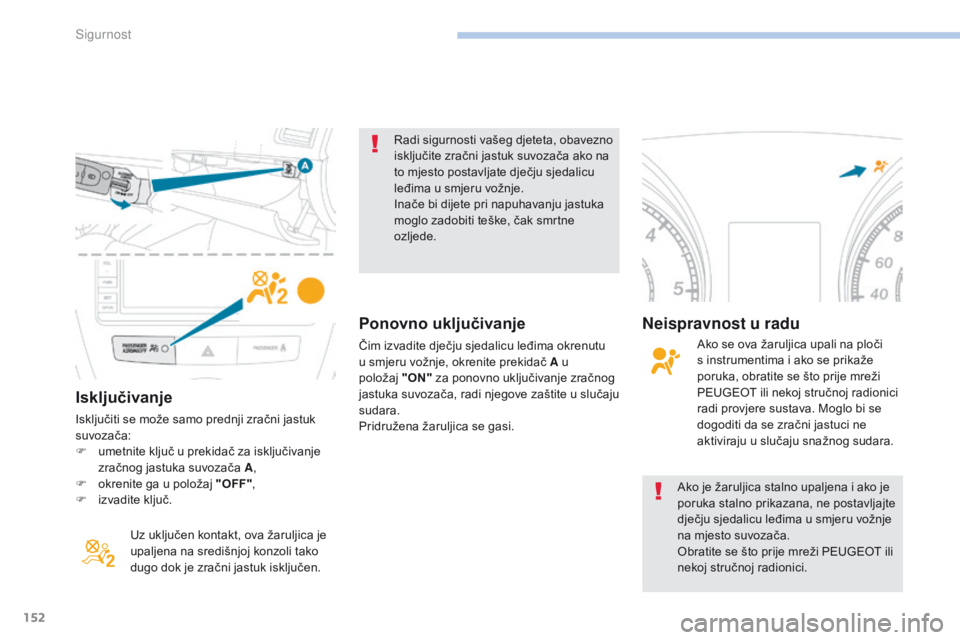

152
4008_hr_Chap06_securite_ed01-2016

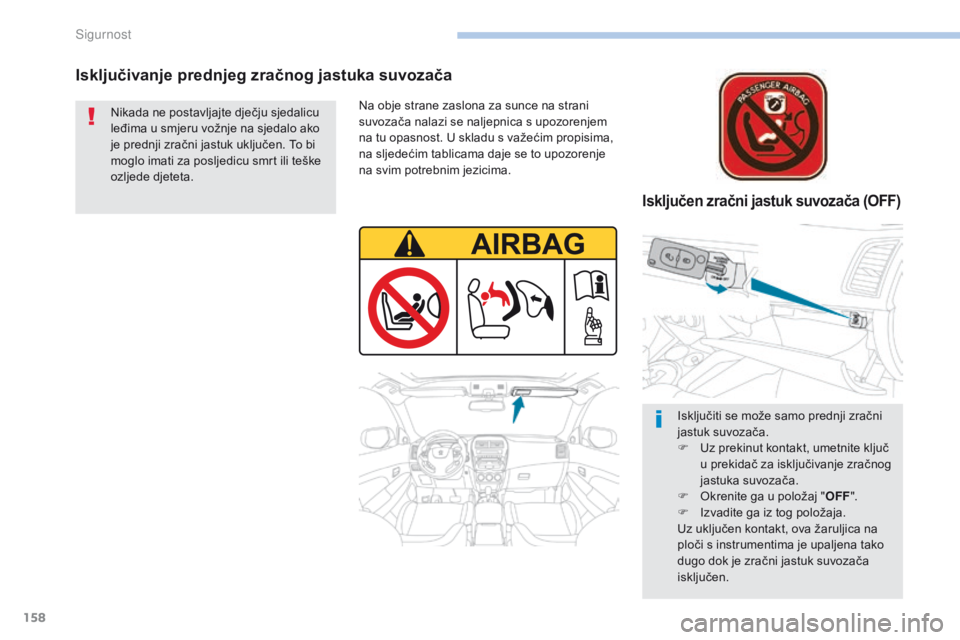

Isključivanje
Isključiti se može samo prednji zračni jastuk
suvozača:
F
u
metnite ključ u prekidač za isključivanje
zračnog jastuka suvozača A ,
F

o
krenite ga u položaj "OFF" ,
F

iz
vadite ključ.Uz uključen kontakt, ova žaruljica je
upaljena na središnjoj konzoli tako
dugo dok je zračni jastuk isključen. Radi sigurnosti vašeg djeteta, obavezno
isključite zračni jastuk suvozača ako na
to mjesto postavljate dječju sjedalicu
leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju jastuka
moglo zadobiti teške, čak smrtne
ozljede.
Ako je žaruljica stalno upaljena i ako je
poruka stalno prikazana, ne postavljajte
dječju sjedalicu leđima u smjeru vožnje
na mjesto suvozača.
Obratite se što prije mreži PEUGEOT ili
nekoj stručnoj radionici.
Ponovno uključivanje
Čim izvadite dječju sjedalicu leđima okrenutu
u smjeru vožnje, okrenite prekidač A u
položaj
"O
N" za ponovno uključivanje zračnog
jastuka suvozača, radi njegove zaštite u slučaju
sudara.
Pridružena žaruljica se gasi.
Neispravnost u radu
Ako se ova žaruljica upali na ploči
s instrumentima i ako se prikaže
poruka, obratite se što prije mreži
PEUGEOT ili nekoj stručnoj radionici
radi provjere sustava. Moglo bi se
dogoditi da se zračni jastuci ne
aktiviraju u slučaju snažnog sudara.
Sigurnost

153
4008_hr_Chap06_securite_ed01-2016

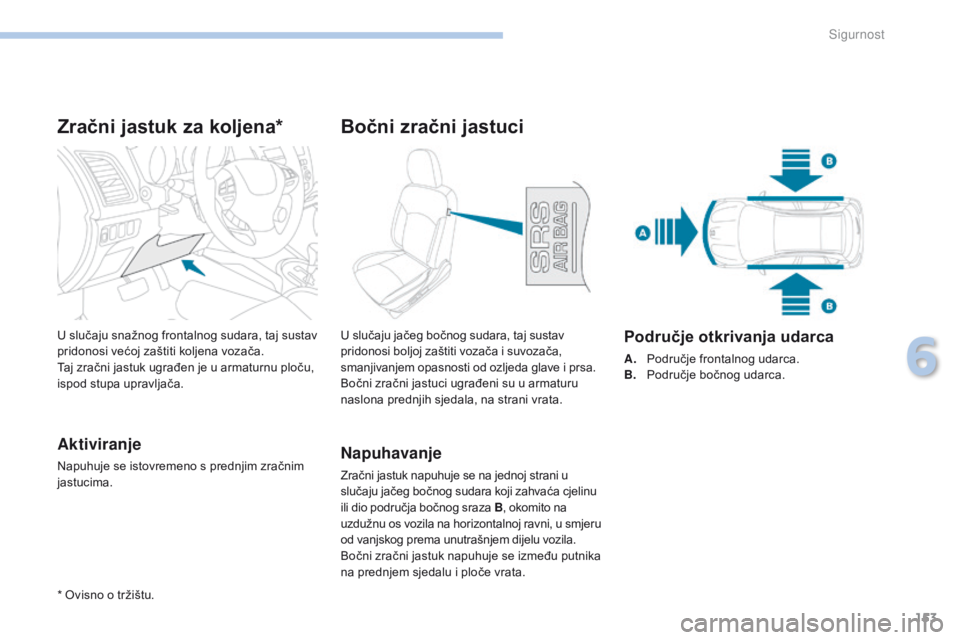

Zračni jastuk za koljena*
Aktiviranje
Napuhuje se istovremeno s prednjim zračnim
jastucima. U slučaju snažnog frontalnog sudara, taj sustav
pridonosi većoj zaštiti koljena vozača.
Taj zračni jastuk ugrađen je u armaturnu ploču,
ispod stupa upravljača.U slučaju jačeg bočnog sudara, taj sustav
pridonosi boljoj zaštiti vozača i suvozača,
smanjivanjem opasnosti od ozljeda glave i prsa.
Bočni zračni jastuci ugrađeni su u armaturu
naslona prednjih sjedala, na strani vrata.Napuhavanje
Zračni jastuk napuhuje se na jednoj strani u
slučaju jačeg bočnog sudara koji zahvaća cjelinu
ili dio područja bočnog sraza B
, okomito na
uzdužnu os vozila na horizontalnoj ravni, u smjeru
od vanjskog prema unutrašnjem dijelu vozila.
Bočni zračni jastuk napuhuje se između putnika
na prednjem sjedalu i ploče vrata.
Područje otkrivanja udarca
A. Područje frontalnog udarca.
B. P odručje bočnog udarca.
*

Ovisno o tržištu.
Bočni zračni jastuci
6
Sigurnost

154
4008_hr_Chap06_securite_ed01-2016
U slučaju slabijeg bočnog udarca ili
prevrtanja vozila, one se možda neće
napuhati.
Isto tako ne napuhuju se u slučaju
frontalnog sudara ili sudara na stražnjoj
strani.
U slučaju jačeg bočnog sudara, taj
sustav pridonosi boljoj zaštiti vozača
i putnika (osim putnika na stražnjem
središnjem mjestu), smanjujući opasnosti od
ozljeda glave.
Zračne zavjese su ugrađene u stupove i gornji
dio kabine.

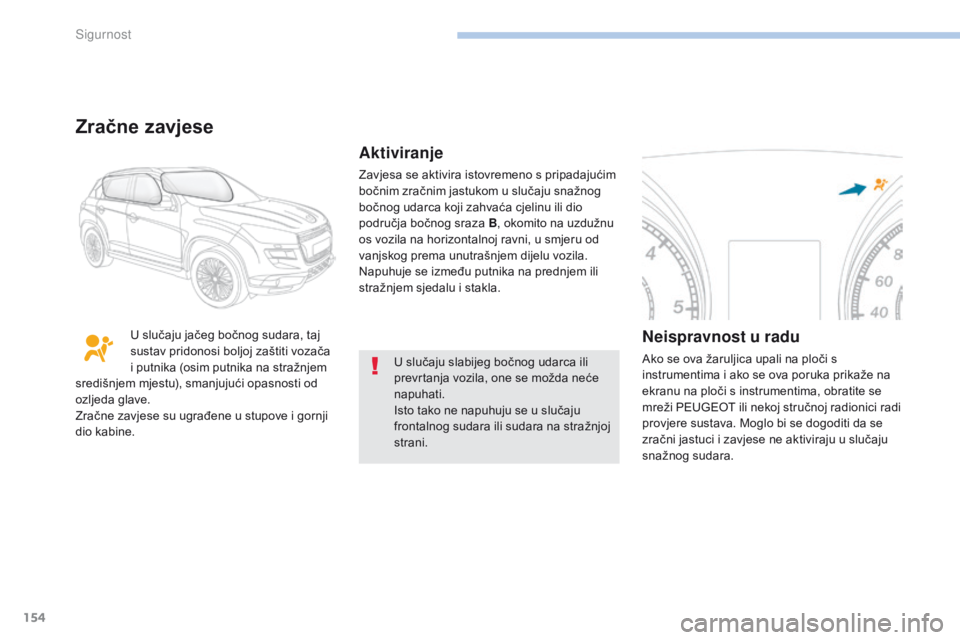

Zračne zavjese
Aktiviranje
Zavjesa se aktivira istovremeno s pripadajućim
bočnim zračnim jastukom u slučaju snažnog
bočnog udarca koji zahvaća cjelinu ili dio
područja bočnog sraza B , okomito na uzdužnu
os vozila na horizontalnoj ravni, u smjeru od
vanjskog prema unutrašnjem dijelu vozila.
Napuhuje se između putnika na prednjem ili
stražnjem sjedalu i stakla.
Neispravnost u radu
Ako se ova žaruljica upali na ploči s
instrumentima i ako se ova poruka prikaže na
ekranu na ploči s instrumentima, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici radi
provjere sustava. Moglo bi se dogoditi da se
zračni jastuci i zavjese ne aktiviraju u slučaju
snažnog sudara.
Sigurnost

155
4008_hr_Chap06_securite_ed01-2016

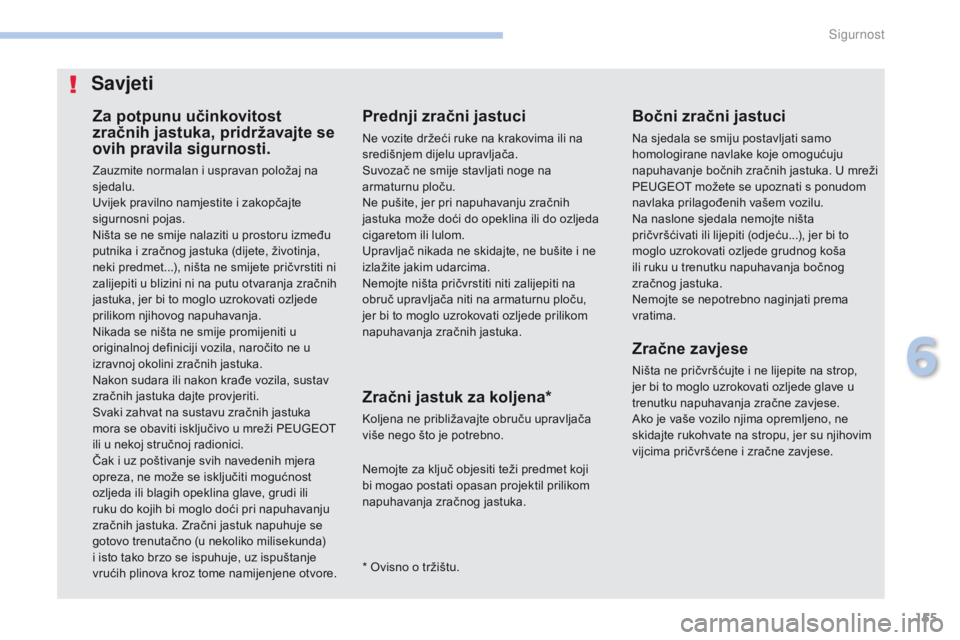

Za potpunu učinkovitost
zračnih jastuka, pridržavajte se
ovih pravila sigurnosti.
Zauzmite normalan i uspravan položaj na
sjedalu.
Uvijek pravilno namjestite i zakopčajte
sigurnosni pojas.
Ništa se ne smije nalaziti u prostoru između
putnika i zračnog jastuka (dijete, životinja,
neki predmet...), ništa ne smijete pričvrstiti ni
zalijepiti u blizini ni na putu otvaranja zračnih
jastuka, jer bi to moglo uzrokovati ozljede
prilikom njihovog napuhavanja.
Nikada se ništa ne smije promijeniti u
originalnoj definiciji vozila, naročito ne u
izravnoj okolini zračnih jastuka.
Nakon sudara ili nakon krađe vozila, sustav
zračnih jastuka dajte provjeriti.
Svaki zahvat na sustavu zračnih jastuka
mora se obaviti isključivo u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Čak i uz poštivanje svih navedenih mjera
opreza, ne može se isključiti mogućnost
ozljeda ili blagih opeklina glave, grudi ili
ruku do kojih bi moglo doći pri napuhavanju
zračnih jastuka. Zračni jastuk napuhuje se
gotovo trenutačno (u nekoliko milisekunda)
i isto tako brzo se ispuhuje, uz ispuštanje
vrućih plinova kroz tome namijenjene otvore.
Zračni jastuk za koljena*
Koljena ne približavajte obruču upravljača
više nego što je potrebno.
Prednji zračni jastuci
Ne vozite držeći ruke na krakovima ili na
središnjem dijelu upravljača.
Suvozač ne smije stavljati noge na
armaturnu ploču.
Ne pušite, jer pri napuhavanju zračnih
jastuka može doći do opeklina ili do ozljeda
cigaretom ili lulom.
Upravljač nikada ne skidajte, ne bušite i ne
izlažite jakim udarcima.
Nemojte ništa pričvrstiti niti zalijepiti na
obruč upravljača niti na armaturnu ploču,
jer bi to moglo uzrokovati ozljede prilikom
napuhavanja zračnih jastuka.
Savjeti
Bočni zračni jastuci
Na sjedala se smiju postavljati samo
homologirane navlake koje omogućuju
napuhavanje bočnih zračnih jastuka. U mreži
PEUGEOT možete se upoznati s ponudom
navlaka prilagođenih vašem vozilu.
Na naslone sjedala nemojte ništa
pričvršćivati ili lijepiti (odjeću...), jer bi to
moglo uzrokovati ozljede grudnog koša
ili ruku u trenutku napuhavanja bočnog
zračnog jastuka.
Nemojte se nepotrebno naginjati prema
vratima.
*

Ovisno o tržištu.
Nemojte za ključ objesiti teži predmet koji
bi mogao postati opasan projektil prilikom
napuhavanja zračnog jastuka.
Zračne zavjese
Ništa ne pričvršćujte i ne lijepite na strop,
jer bi to moglo uzrokovati ozljede glave u
trenutku napuhavanja zračne zavjese.
Ako je vaše vozilo njima opremljeno, ne
skidajte rukohvate na stropu, jer su njihovim
vijcima pričvršćene i zračne zavjese.
6
Sigurnost

156
4008_hr_Chap06_securite_ed01-2016

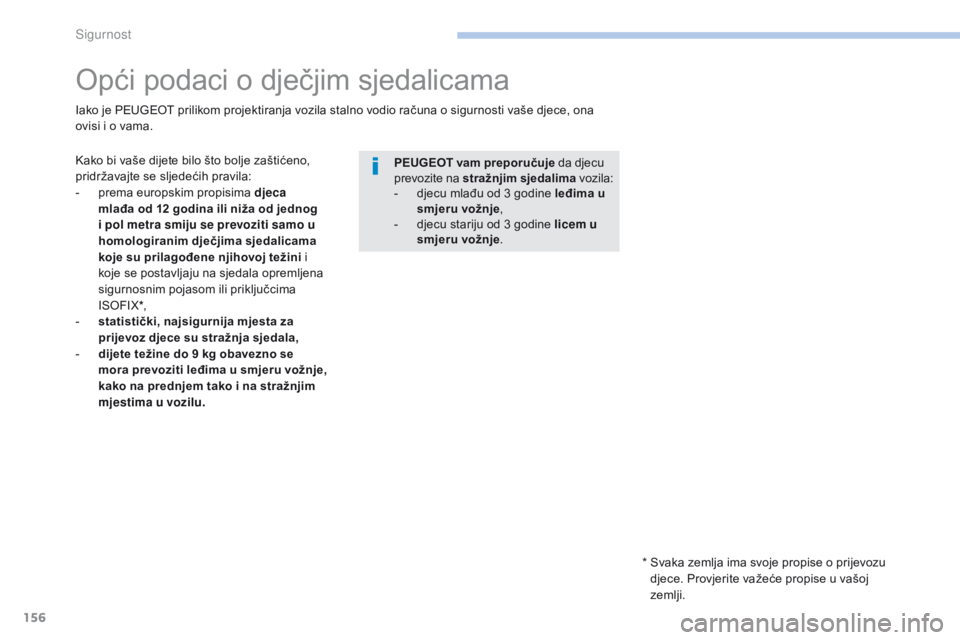

Opći podaci o dječjim sjedalicama
Kako bi vaše dijete bilo što bolje zaštićeno,
pridržavajte se sljedećih pravila:
-
p
rema europskim propisima djeca
mlađa od 12
godina ili niža od jednog
i pol metra smiju se prevoziti samo u
homologiranim dječjima sjedalicama
koje su prilagođene njihovoj težini i
koje se postavljaju na sjedala opremljena
sigurnosnim pojasom ili priključcima
ISOFIX *,
-

s
tatistički, najsigurnija mjesta za
prijevoz djece su stražnja sjedala,
-

d
ijete težine do 9 kg obavezno se
mora prevoziti leđima u smjeru vožnje,
kako na prednjem tako i na stražnjim
mjestima u vozilu. PEUGEOT vam preporučuje da djecu
prevozite na stražnjim sjedalima
vozila:
-

d
jecu mlađu od 3 godine leđima u
smjeru vožnje ,
-

d
jecu stariju od 3 godine licem u
smjeru vožnje .
Iako je PEUGEOT prilikom projektiranja vozila stalno vodio računa o sigurnosti vaše djece, ona
ovisi i o vama.
*
S
vaka zemlja ima svoje propise o prijevozu
djece. Provjerite važeće propise u vašoj
zemlji.
Sigurnost

157
4008_hr_Chap06_securite_ed01-2016

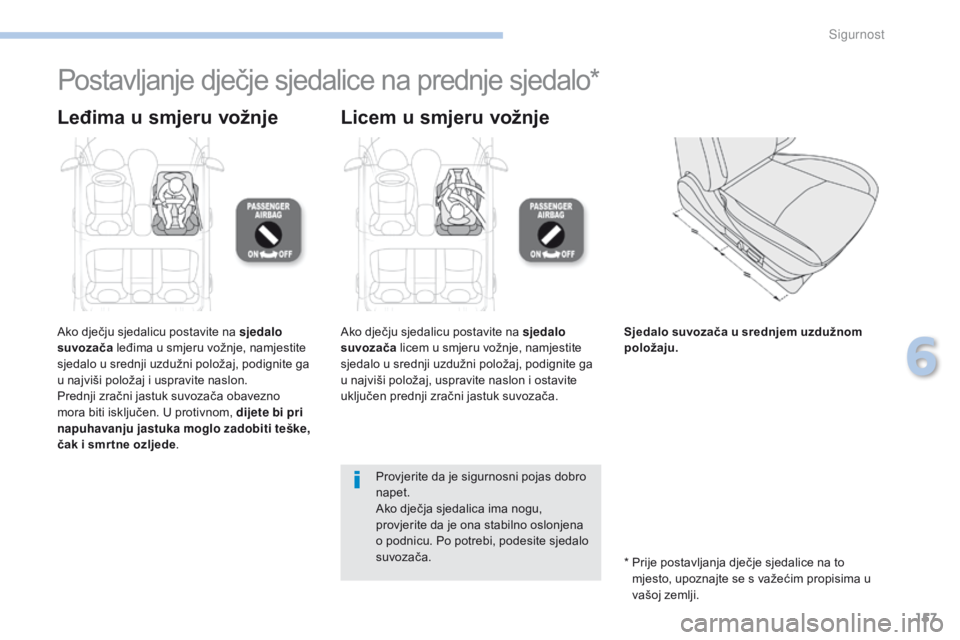

Postavljanje dječje sjedalice na prednje sjedalo*
Leđima u smjeru vožnje Licem u smjeru vožnje
Ako dječju sjedalicu postavite na sjedalo
suvozača leđima u smjeru vožnje, namjestite
sjedalo u srednji uzdužni položaj, podignite ga
u najviši položaj i uspravite naslon.
Prednji zračni jastuk suvozača obavezno
mora biti isključen. U protivnom, dijete bi pri
napuhavanju jastuka moglo zadobiti teške,
čak i smr tne ozljede . Ako dječju sjedalicu postavite na sjedalo
suvozača
licem u smjeru vožnje, namjestite
sjedalo u srednji uzdužni položaj, podignite ga
u najviši položaj, uspravite naslon i ostavite
uključen prednji zračni jastuk suvozača.
*

P
rije postavljanja dječje sjedalice na to
mjesto, upoznajte se s važećim propisima u
vašoj zemlji.
Sjedalo suvozača u srednjem uzdužnom
položaju.
Provjerite da je sigurnosni pojas dobro
napet.
Ako dječja sjedalica ima nogu,
provjerite da je ona stabilno oslonjena
o podnicu. Po potrebi, podesite sjedalo
suvozača.
6
Sigurnost

158
4008_hr_Chap06_securite_ed01-2016
Isključivanje prednjeg zračnog jastuka suvozača
Isključen zračni jastuk suvozača (OFF)
Na obje strane zaslona za sunce na strani
suvozača nalazi se naljepnica s upozorenjem
na tu opasnost. U skladu s važećim propisima,
na sljedećim tablicama daje se to upozorenje
na svim potrebnim jezicima.
Nikada ne postavljajte dječju sjedalicu
leđima u smjeru vožnje na sjedalo ako
je prednji zračni jastuk uključen. To bi
moglo imati za posljedicu smrt ili teške
ozljede djeteta.
Isključiti se može samo prednji zračni
jastuk suvozača.
F

U
z prekinut kontakt, umetnite ključ
u prekidač za isključivanje zračnog
jastuka suvozača.
F

O
krenite ga u položaj "OFF".
F

I
zvadite ga iz tog položaja.
Uz uključen kontakt, ova žaruljica na
ploči s instrumentima je upaljena tako
dugo dok je zračni jastuk suvozača
isključen.
Sigurnost
