Peugeot 406 2003 Manuale del proprietario (in Italian)

17-02-2003
LA MANUTENZIONE DELLA 40621
Livello dÕolio del cambio automatico ogni 60 000 Km. Sostituzione del
liquido dei freni ogni 2 anni o ogni 60 000 Km.
Queste sostituzioni forfettarie vengono effettuates con olio del tipo semisintetico, ma
possono anche essere effettuate con olio "Risparmio energetico" o olio di sintesi. Visita intermedia.
CICLO DI MANUTENZIONE DELLA 406 BENZINA
Motore a benzina V6 iniezione 24V: manutenzione ogni 30 000 Km o ogni 2 anni
Visita di Garanzia a10 000 Km o a 6 mesi*.Indispensabile per
poter usufruire della garanzia.
+ sostituzione filtro aria
+ sostituzione filtro carburante
+ sostituzione filtro aria
+ sostituzione filtro carburante
* Prima delle due scadenze raggiunte. 120 000 150 000 180 000 210 000 240 000
CHILOMETRAGGIO 30 000 60 000 90 000

17-02-2003
LA MANUTENZIONE DELLA 406
22
Livello dellÕolio
della scatola del cambio automatico ogni 60 000 km.
Sostituzione del liquido dei freni ogni 2 anni o ogni 60 000 Km.
Queste sostituzioni forfettarie vengono effettuate con olio del tipo semisintetico. é
possibile utilizzare anche dellÕolio "Risparmio Energetico" o dellÕolio sintetico. Attenzione: utilizzare esclusivamente dellÕolio 5W 40 per i motori 2,2 litri HDI. Visita intermedia.
CICLO DI MANUTENZIONE DELLA 406 DIESEL TURBO HDI
Manutenzione ogni 20 000 Km o ogni 2 anni
Visita di Garanzia a10 000 Km o dopo
6 mesi*.
Indispensabile per poter
usufruire della garanzia.
+ manutenzione filtro antiparticolato
(eccetto 2, l HDI90 cv)
* Prima delle due scadenze raggiunte. CHILOMETRAGGIO 20 000 40 000 60 000 80 000
100 000 120 000 140 000 160 000 180 000

17-02-2003
VERSIONE BICARBURAZIONE BENZINA/GPL171
Sostituzione della
cinghia di distribuzione: rivolgersi alla Rete PEUGEOT.
Sostituzione del filtro dell'elettrovalvola ogni 60 000 Km o ogni 2 anni.
Sostituzione del liquido dei freni ogni 2 anni o ogni 60 000 Km.
Queste sostituzione forfettarie vengono effettuate con olio del tipo almeno semi
sintetico, ma possono anche essere effettuate con olio "Risparmio energetico" o
con olio di sintesi . Visita di controllo intermedia.
CHILOMETRAGGIO 15 000/135 000 30 000/150 000 45 000/165 000 60 000/180 000
75 000/195 000 90 000/210 000 105 000/225 000 120 000/240 000
CICLO DI MANUTENZIONE DELLA 406 BENZINA/GPL
Revisione ogni 30 000 Km o ogni 2 anni + Controlli GPL ogni 15 000 Km o ogni anno.
Visita di garanzia dopo
10 000 Km o 6 mesi*. Indispensabile per
potere usufruire della garanzia. + Controlli GPL
+ Sostituzione del filtro dell'elettrovalvola
+ Controlli GPL+ Sostituzione del filtro dell'elettrovalvola
* Prima delle due scadenze raggiunta.+ Controlli GPL
+ Controlli GPL
+ Controlli GPL
+ Controlli GPL + Controlli GPL
+ Controlli GPL

17-02-2003
LA MANUTENZIONE DELLA 40623
∀Qualsiasi condizione di guidaoCondizioni particolari * Secondo il paese di destinazione.
MANUTENZIONI A E C E VISITA INTERMEDIA
- Filtro dell'olio.∀∀- Filtro del carburante (Benzina).∀- Elemento filtro carburante (Diesel).∀- Elemento filtro dell'aria.∀- Candele di accensione (Benzina).HPI
∀
- Funzionamento fari, illuminazioni, segnalazioni.∀∀∀- Stato dei vetri, ottica dei fari, elementi trasparenti fari e retrovisori. ∀∀- Avvisatore acustico.∀∀- Spruzzatori del lavacristallo.∀∀- Stato delle spazzole del tergicristallo.∀∀- Stato e tensione delle cinghie di accessori.∀∀- Efficacia del freno di stazionamento.∀∀- Ermeticitˆ e stato dei circuiti idraulici (tubi e carter).∀∀- Stato delle guarnizioni in gomma. ∀∀∀- Pastiglie dei freni.∀∀ o- Stato dei mozzi, tiranti trasversali, snodi sferici, articolazioni elastiche.∀- Ermeticitˆ ammortizzatori.∀- Usura pastiglie freni posteriori.∀- Stato e pressione dei pneumatici (compresa ruota di scorta).∀∀∀- Antinquinamento secondo legislazione vigente (Benzina).∀∀∀- Opacitˆ dei fumi (Diesel).∀∀- Filtro abitacolo (secondo equipaggiamento).∀∀o- Controlli visivo dell'insieme del veicolo da parte di un tecnico della rete PEUGEOT.∀∀
CAMBIO
SOSTITUZIONE
LIVELLO
CONTROLLO
∀∀
PROVA SU STRADA
Livello
Operazioni Denominazione delle operazioniVisita di GaranziaA C Intermedio- Cambio dell'olio motore.∀∀- Spurgo filtro del carburante (Diesel).∀∀∀
- Olio motore (controllo + rabbocco).∀∀- Olio cambio manuale (controllo + rabbocco).∀∀- Batteria (controllo + rabbocco) se tappo smontabile.∀∀- Lavacristalli Ant/Post (controllo + rabbocco).∀∀∀∀- Liquido di raffreddamento (controllo + rabbocco).∀∀∀∀- Liquido dei freni (controllo + rabbocco).∀∀∀- Liquido del servosterzo (controllo + rabbocco secondo equipaggiamento).∀∀∀

17-02-2003

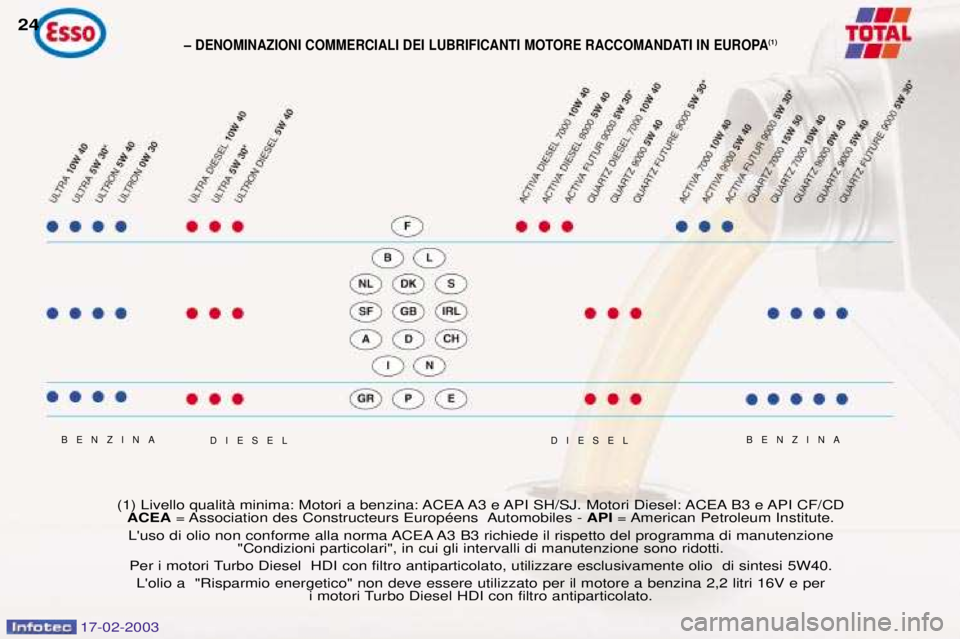

Ð DENOMINAZIONI COMMERCIALI DEI LUBRIFICANTI MOTORE RACCOMANDATI IN EUROPA(1)
BENZINA BENZINA24
(1) Livello qualitˆ minima: Motori a benzina: ACEA A3 e API SH/SJ. Motori Diesel: ACEA B3 e API CF/CDACEA = Association des Constructeurs EuropŽens Automobiles - API= American Petroleum Institute.
L'uso di olio non conforme alla norma ACEA A3 B3 richiede il rispetto del programma di manutenzione "Condizioni particolari", in cui gli intervalli di manutenzione sono ridotti.
Per i motori Turbo Diesel HDI con filtro antiparticolato, utilizzare esclusivamente olio di sintesi 5W40. L'olio a "Risparmio energetico" non deve essere utilizzato per il motore a benzina 2,2 litri 16V e per i motori Turbo Diesel HDI con filtro antiparticolato.
DIESEL DIESEL

17-02-2003
25
LA MANUTENZIONE DELLA 406
Lubrificanti consigliati I tipi di olio presentati in questa tabella sono adatti alla maggior parte degliusi. Lo schema qui a fianco precisa il grado di viscositˆ ottimale in funzionedelle temperature d'uso. é anche possibile usare olii sintetici "di qualitˆ superiore". In mancanza di olii semisintetici o sintetici, possono essere usati olii di
qualitˆ API SH/SJ (per i motori abenzina) o di qualitˆ CD/CF (per imotori Diesel) facendo riferimento alprogramma di manutenzione "Condi-zioni particolari", che prevede inter-valli ridotti. Non si deve esitare a farsi consigliare
da uno specialista della PEUGEOT,per conservare una buona qualitˆ diguida ed ottimizzare i costi di manu-tenzione della vettura. Per i paesi extraeuropei rivolgersi ad
una concessionaria locale PEUGEOT.
OBBLIGATORIAMENTE OBBLIGATORIAMENTE
Cambio manuale ESSO GEAR OIL BV TOTAL TRANSMISSION BV 75W80 PR 9736.41 75W80
OBBLIGATORIAMENTE
Cambio automatico ATF 4HP20 - AL4 PR 9736.22
Servo sterzo ESSO ATF D TOTAL FLUIDE AT42 PR 9730.94
Servo sterzo FLUIDO DA PR 9730. A1*
Circuito di frenata PEUGEOT DOT4Circuito di
PROCOR TM108/GLYSANTIN G33 o REVKOGEL 2000raffreddamentoOBBLIGATORIAMENTE Protezione Ð35 ¡C
* Solamente nei paesi freddi. Altri prodotti consigliati

17-02-2003

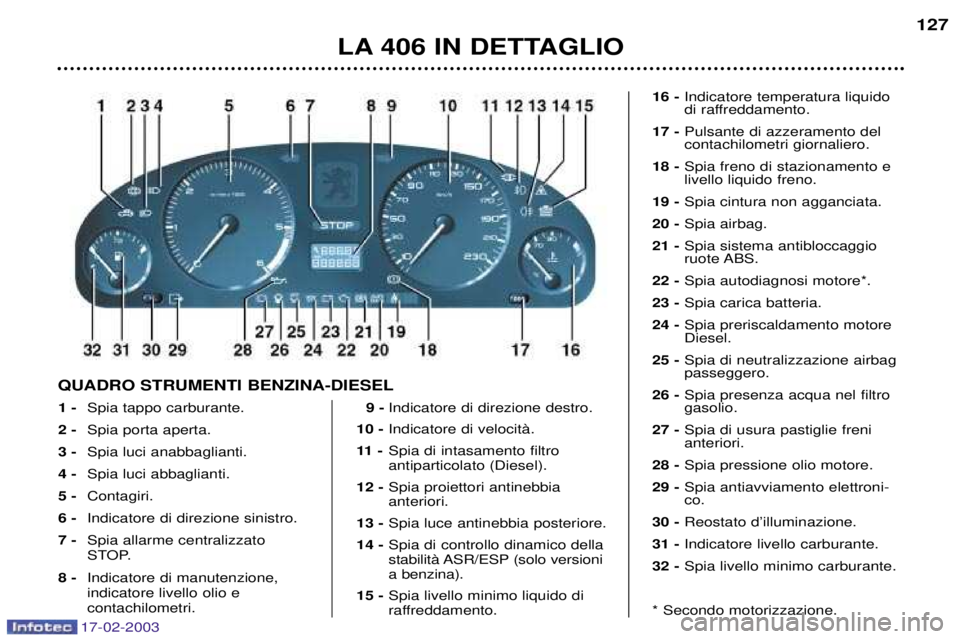

QUADRO STRUMENTI BENZINA-DIESEL1 - Spia tappo carburante.
2 - Spia porta aperta.
3 - Spia luci anabbaglianti.
4 - Spia luci abbaglianti.
5 - Contagiri.
6 - Indicatore di direzione sinistro.
7 - Spia allarme centralizzato
STOP.
8 - Indicatore di manutenzione,indicatore livello olio e contachilometri. 9 -
Indicatore di direzione destro.
10 - Indicatore di velocitˆ.
11 - Spia di intasamento filtro antiparticolato (Diesel).
12 - Spia proiettori antinebbiaanteriori.
13 - Spia luce antinebbia posteriore.
14 - Spia di controllo dinamico della
stabilitˆ ASR/ESP (solo versionia benzina).
15 - Spia livello minimo liquido di
raffreddamento.
LA 406 IN DETTAGLIO 127
16 -
Indicatore temperatura liquido
di raffreddamento.
17 - Pulsante di azzeramento delcontachilometri giornaliero.
18 - Spia freno di stazionamento elivello liquido freno.
19 - Spia cintura non agganciata.
20 - Spia airbag.
21 - Spia sistema antibloccaggioruote ABS.
22 - Spia autodiagnosi motore*.
23 - Spia carica batteria.
24 - Spia preriscaldamento motoreDiesel.
25 - Spia di neutralizzazione airbagpasseggero.
26 - Spia presenza acqua nel filtrogasolio.
27 - Spia di usura pastiglie frenianteriori.
28 - Spia pressione olio motore.
29 - Spia antiavviamento elettroni-co.
30 - Reostato dÕilluminazione.
31 - Indicatore livello carburante.
32 - Spia livello minimo carburante.
* Secondo motorizzazione.

17-02-2003
1 - Spia tappo carburante.
2 - Spia porta aperta.
3 - Spia luci anabbaglianti.
4 - Spia luci abbaglianti.
5 - Contagiri.
6 - Indicatore di direzione sinistro.
7 - Spia allarme centralizzato STOP.
8 - Spia livello minimo carburante.
9 - Indicatore livello carburante. 10 -
Indicatore di manutenzione, indicatore livello olio e conta-chilometri.
11 - Indicatore di direzione destro.
12 - Indicatore di velocitˆ.
13 - Spia di intasamento filtroantiparticolato (Diesel).
14 - Spia proiettori antinebbia ante-riori.
15 - Spia luce antinebbia posteriore.
16 - Spia di controllo dinamico della
stabilitˆ ASR/ESP (solo versio-ni a benzina). 17 -
Spia livello minimo liquido di
raffreddamento.
18 - Indicatore temperatura liquido
di raffreddamento.
19 - Pulsante di azzeramento delcontachilometri giornaliero.
20 - Spia freno di stazionamento elivello liquido freno.
21 - Spia cintura non agganciata.
22 - Spia airbag.
23 - Spia sistema antibloccaggioruote ABS.
24 - Spia autodiagnosi motore*.
25 - Spia carica batteria.
26 - Spia preriscaldamento
, motore
Diesel.
27 - Spia di neutralizzazione airbagpasseggero.
28 - Spia presenza acqua nel filtrogasolio.
29 - Spia usura pastiglie freno ante-riore.
30 - Spia pressione olio motore.
31 - Spia antiavviamento elettronico.
32 - Reostato d'illuminazione.
33 - Indicatore temperatura oliomotore.
* Secondo motorizzazione.
LA 406 IN DETTAGLIO
128
QUADRO STRUMENTI BENZINA-DIESEL

17-02-2003

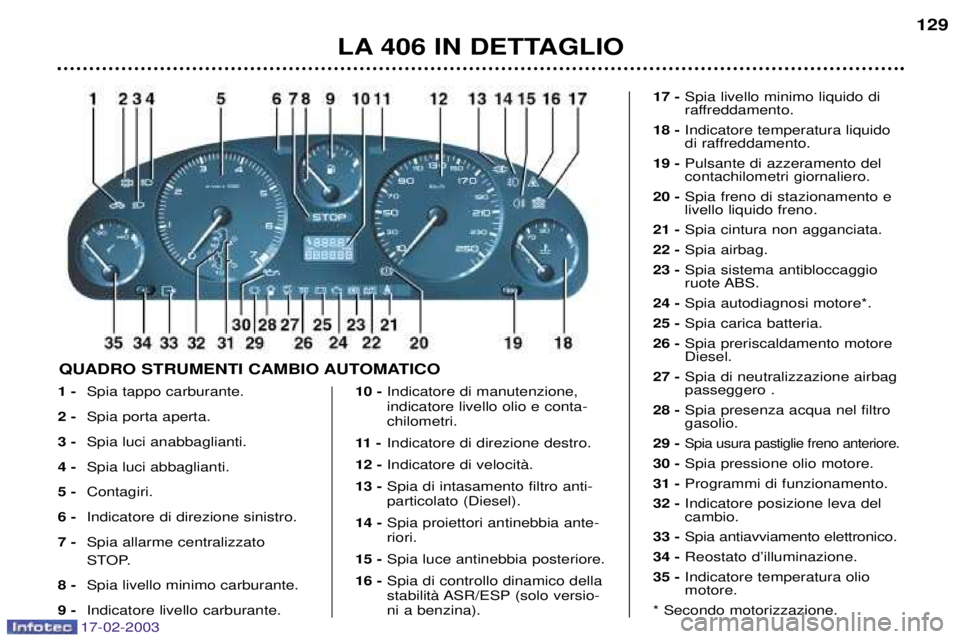

LA 406 IN DETTAGLIO129
1 -
Spia tappo carburante.
2 - Spia porta aperta.
3 - Spia luci anabbaglianti.
4 - Spia luci abbaglianti.
5 - Contagiri.
6 - Indicatore di direzione sinistro.
7 - Spia allarme centralizzato
STOP.
8 - Spia livello minimo carburante.
9 - Indicatore livello carburante. 10 -
Indicatore di manutenzione, indicatore livello olio e conta-chilometri.
11 - Indicatore di direzione destro.
12 - Indicatore di velocitˆ.
13 - Spia di intasamento filtro anti-particolato (Diesel).
14 - Spia proiettori antinebbia ante-riori.
15 - Spia luce antinebbia posteriore.
16 - Spia di controllo dinamico della
stabilitˆ ASR/ESP (solo versio-ni a benzina). 17 -
Spia livello minimo liquido di
raffreddamento.
18 - Indicatore temperatura liquido
di raffreddamento.
19 - Pulsante di azzeramento delcontachilometri giornaliero.
20 - Spia freno di stazionamento elivello liquido freno.
21 - Spia cintura non agganciata.
22 - Spia airbag.
23 - Spia sistema antibloccaggioruote ABS.
24 - Spia autodiagnosi motore*.
25 - Spia carica batteria.
26 - Spia preriscaldamento motoreDiesel.
27 - Spia di neutralizzazione airbagpasseggero .
28 - Spia presenza acqua nel filtrogasolio.
29 -
Spia usura pastiglie freno anteriore.
30 - Spia pressione olio motore.
31 - Programmi di funzionamento.
32 - Indicatore posizione leva delcambio.
33 - Spia antiavviamento elettronico.
34 - Reostato dÕilluminazione.
35 - Indicatore temperatura oliomotore.
* Secondo motorizzazione.
QUADRO STRUMENTI CAMBIO AUTOMATICO

17-02-2003
CONTROLLO DI MARCIA Una spia accesa in permanenza o lampeggiante quando il motore gira indica un'anomalia di funzionamento dell'organo interessato. L'accensione di alcu-ne spie pu˜ essere accompagnata da un segnale acustico e da un messag-gio visualizzato sul display multifunzione. Non trascurare questo avver
timento e rivolgersi immediatamente ad un Punto Assistenza PEUGEOT.
ni di sicurezza.Spia allarme centralizzato (STOP) Abbinato alla spia "pressione dell'olio motore" "il livello mini liquido del
freno" l'indicatore della temperatura del liquido di raffreddamento "e"difetto del sistema di ripartizione elettronica della frenata".
Si accende ogni volta che si inserisce il contatto. é indispensabile fermarsi in caso di lampeggiamento quando il motore gira.
Rivolgersi ad un Punto Assistenza PEUGEOT.
Spia di pressione dell'olio motoreAbbinato alla spia "allarme centralizzato".é indispensabile fermarsi in caso di accensione quando il motore gira.
Indica una delle seguenti possibilitˆ:
Ð pressione dell'olio insufficiente,
Ð mancanza di olio nel circuito di lubrificazione. Ripristinare il livello.
Rivolgersi rapidamente ad un Punto Assistenza PEUGEOT. Spia livello minimo del liquido di raffreddamento
é indispensabile fermarsi.
Aspettare il raffreddamento del motore per ripristinare il livello.
pressione. In caso di intervento, per evitare di bruciarsi, girare il tappo fino allaprima tacca per far scendere la pres-sione. re il tappo e ripristinare il livello.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Spia del tappo
carburante Si accende se il tappo del
avvitato male o assente.
LA 406 IN DETTAGLIO
130
