Peugeot 406 Break 2003 Návod k obsluze (in Czech)

17-02-2003
ÚDRŽBA VAŠEHO PEUGEOTU 40621
Hladina oleje automatické převodovky každých 60 000 km. Výměna
brzdové kapaliny každé 2 roky nebo 60 000 km.
U těchto prohlídek za paušální ceny se používají oleje na syntetické bázi; je možné
rovněž použít energeticky úsporný olej nebo syntetický olej. Mezikontrola sdopln
ěn’m n‡pln’ je
zahrnut‡ v pau š‡ln’ch cen‡ch
kontrol.
CYKLUS ÚDRŽBY VAŠEHO PEUGEOTU 406 S BENZINOVÝM MOTOREM
Benzinový motor V6 vstřikování 24V: kontrola každých 30 000 km nebo každé 2 roky
Záruční prohlídka po ujetí 10 000 km nebo po 6 měsících*.
Podmiňuje platnost záruky.
+ výměna vzduchového filtru
+ výměna palivového filtru
+ v ým ěna vzduchového filtru
+ v ým ěna palivového filtru
* Při dosažení prvního z těchto dvou limitů. 120 000 150 000 180 000 210 000 240 000
KILOMETRY 30 000 60 000 90 000

17-02-2003
ÚDRŽBA VAŠEHO PEUGEOTU 406
22
Kontrola hladiny oleje
automatické převodovky každých 60 000 km.
Výměna brzdové kapaliny každé 2 roky nebo 60 000 km.
U těchto prohlídek za paušální ceny se používají oleje na syntetické bázi; je možné
rovněž použít energeticky úsporný olej nebo syntetický olej .
Pozor: pro motory 2,2 litru HDI používat výhradně olej 5W 40. Mezikontrola s dopln
ěn’m n‡pln’ je
zahrnut‡ v pau š‡ln’ch cen‡ch
kontrol.
CYKLUS ÚDRŽBY VAŠEHO PEUGEOTU 406 TURBODIESEL HDI
Kontrola každých 20 000 km nebo každé 2 roky
Záruční prohlídka poujetí 10 000 km nebo po 6 měsících*.
Podmiňuje platnost záruky.
+ údržba filtru pevných
částic (mimo 2,0 l HDI 90 k)
* Při dosažení prvního z těchto dvou limitů. KILOMETRY 20 000 40 000 60 000 80 000
100 000 120 000 140 000 160 000 180 000

17-02-2003
DVOUPALIVOVÁ VERZE BENZIN / LPG 171
Výměna
rozvodového řemene : obraťte se na pracovníky sítě PEUGEOT.
Výměna filtru elektromagnetického ventilu každých 60 000 km nebo každé 2 roky.
Výměna brzdové kapaliny každé 2 roky nebo každých 60 000 km.
Při těchto programech údržby s paušální cenou jsou používány oleje na syntetické
bázi ; může být rovněž použit energeticky úsporný olej nebo syntetick ýolej . Mezikontrola je
zahrnutá v paušální
ceně programů údržby.
UJETÉ KM 15 000/135 000 30 000/150 000 45 000/165 000 60 000/180 000
75 000/195 000 90 000/210 000 105 000/225 000 120 000/240 000
CYKLUS ÚDRŽBY PEUGEOTU 406 S MOTOREM BENZIN / LPG
Kontrola každých30 000 km nebo každé2 roky+ Kontro ly LPG každých 15 000 km nebo každý rok .
Záruční prohlídka po ujetí 10 000 km nebo po 6 měsících*.
Podmiňuje platnost záruky. + Kontroly LPG
+ Výměna filtru elektromagnetického ventilu
+ Kontroly LPG+ Výměna filtru elektromagnetického ventilu
*
Při dosažení prvního z obou limitů . + Kontroly LPG
+ Kontroly LPG
+ Kontroly LPG
+ Kontroly LPG + Kontroly LPG
+ Kontroly LPG

17-02-2003
ÚDRŽBA VAŠEHO PEUGEOTU 40623
∀
Všechny provozní podmínky. oV případě ztížených provozních podmínek.
PROGRAMY òDR ŽBY A a C a MEZIKONTROLA
- Olejov ýfiltr. ∀∀- Palivový filtr (benzin). ∀- Vložka palivovŽho filtru (diesel). ∀- Vložka vzduchového filtru. ∀- Zapalovací svíčky (benzin).HPI∀
- Funkce světel, osvětlení, signalizace. ∀∀∀- Stav skel, optiky světlometů, průhledných krytů světel a zpětných zrcátek. ∀∀- Zařízení pro výstražné zvukové znamení (klakson).∀∀- Trysky ostřikovače.∀∀- Stav stíracích lišt stěračů.∀∀- Stav a napnutí řemenů pro pohon příslušenstv’. ∀∀- Účinnost ruční (parkovací) brzdy. ∀∀- Těsnost a stav hydraulických okruhů (hadice a skříně).∀∀- Stav pryžových chráničů.∀∀∀- Brzdové destičky. ∀∀o- Vůle v ložiskách kol, řízení, kulových čepech a stav pružných lůžek. ∀- Těsnost tlumičů.
∀- Opotřebení brzdového obložení vzadu.∀- Stav a nahuštění pneumatik (včetně náhradního kola).∀∀∀- Kontrola emisí škodlivin podle platných předpisů (benzin).∀∀∀- Kontrola opacity výfukových plynů (diesel).∀∀- Filtr vzduchu v kabině (podle vybavení). ∀∀o- Vizuální kontrola celého vozidla technikem značkového servisu. ∀∀
VÝMĚNA OLEJE
VÝMĚNA
HLADINA
KONTROLA
∀∀
JêZDNê ZKOU ŠKA
ò roveň
Operace Název operacíZáruční prohlídkaAC Mezikontrola- Výměna motorového oleje. ∀∀- Vyčištění palivového filtru (diesel).∀∀∀
- Motorový olej (kontrola a doplnění).
∀∀- Olej mechanické převodovky (kontrola a doplnění).∀∀- Baterie (kontrola a doplnění), má-li demontovatelné zátky. ∀∀- Ostřikovač vpředu/vzadu (kontrola a doplnění).∀∀∀∀- Chladicí kapalina (kontrola a doplnění).∀∀∀∀- Brzdová kapalina (kontrola a doplnění).∀∀∀- Kapalina posilovače řízení (kontrola a doplnění, podle vybavení).∀∀∀

17-02-2003

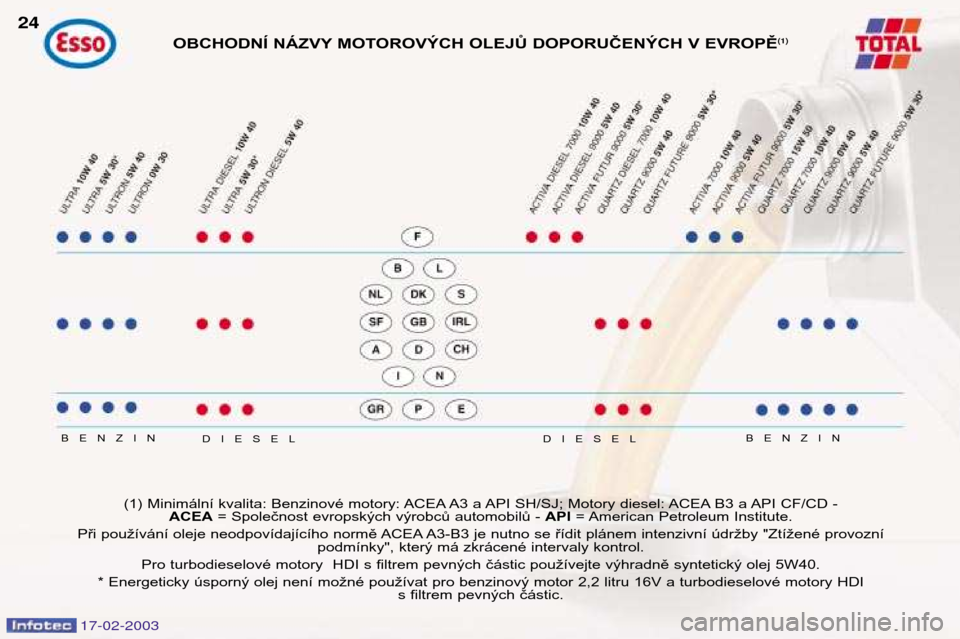

OBCHODNÍ NÁZVY MOTOROVÝCH OLEJŮ DOPORUČENÝCH V EVROPĚ(1)
BENZIN BENZIN
24
(1) Minimální kvalita: Benzinové motory: ACEA A3 a API SH/SJ; Motory diesel: ACEA B3 a API CF/CD - ACEA = Společnost evropských výrobců automobilů - API= American Petroleum Institute.
Při používání oleje neodpovídajícího normě ACEA A3-B3 je nutno se řídit plánem intenzivní údržby "Ztížené provozní podmínky", který má zkrácené intervaly kontrol.
Pro turbodieselové motory HDI s filtrem pevných částic používejte výhradně syntetický olej 5W40.
* Energeticky úsporný olej není možné používat pro benzinový motor 2,2 litru 16V a turbodieselové motory HDI s filtrem pevných částic.
DIESEL
DIESEL

17-02-2003
25
ÚDRŽBA VAŠEHO PEUGEOTU 406
Doporučené oleje
Oleje uvedené v tabulce na protější
straně vyhovují většině způsobů
používání vozidla.
Schéma na této straně udává
optimální stupeň viskozity oleje v
závislosti na teplotách při provozu.
Je rovněž možné používat syntetické
oleje "vysoké kvality".
Pokud nejsou k dispozici polosynte-
tické nebo syntetické oleje, je možné
použít oleje kvality API SH/SJ
pro benzinové motory nebo kvality
CD/CF pro naftové motory. V tako-vém případě je nutno se řídit plánem
údržby pro ztížené podmínky provo-
zu, který má zkrácené intervaly mezikontrolami.
Neváhejte požádat o radu pracovní-
ky servisu PEUGEOT pro zachování
jízdního pohodlí a optimalizování
nákladů na údržbu vozidla.
V zemích mimo Evropu se prosíme
obraťte na místního zástupce
automobilky PEUGEOT.
VÝHRADNĚ VÝHRADNĚ
Mechanická ESSO GEAR OIL BV TOTAL TRANSMISSION BV
převodovka 75W80 č. ND 9736.41 75W80 Automatická VÝHRADNĚ
převodovka ATF 4HP20-AL4 č. ND 9736.22
Posilovač řízení ESSO ATF DTOTAL FLUID E AT42
č. ND 9730.94
Posilovač řízení FLUIDE DA ND 9730. A1*
Brzdový okruh PEUGEOT DOT 4
Chladicí okruh PROCOR TM108/GLYSANTIN G33 nebo REVKOGEL 2000
VÝHRADNĚOchrana do –35°C
* Pouze pro země se studeným podnebím. Další doporučené provozní kapaliny

17-02-2003

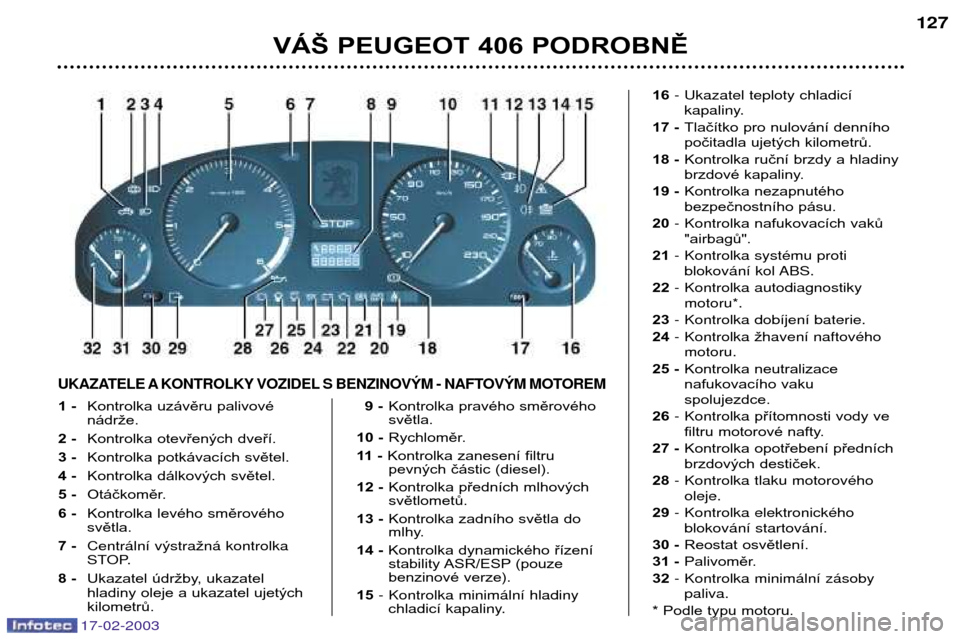

UKAZATELE A KONTROLKY VOZIDEL S BENZINOVÝM - NAFTOV ÝM MOTOREM
1 - Kontrolka uzávěru palivové nádrže.
2 - Kontrolka otevřených dveří.
3 - Kontrolka potkávacích světel.
4 - Kontrolka dálkových světel.
5 - Otáčkoměr.
6 - Kontrolka levého směrovéhosvětla.
7 - Centr‡ln’ v ýstra žn‡ kontrolka
STOP.
8 - Ukazatel údržby, ukazatel
hladiny oleje a ukazatel ujetýchkilometrů. 9 -
Kontrolka pravého směrového světla.
10 - Rychloměr.
11 - Kontrolka zanesení filtru
pevných částic (diesel).
12 - Kontrolka předních mlhovýchsvětlometů.
13 - Kontrolka zadního světla do
mlhy.
14 - Kontrolka dynamického řízení
stability ASR/ESP (pouze
benzinové verze).
15 - Kontrolka minim‡ln’ hladiny
chladic’ kapaliny.
VÁŠ PEUGEOT 406 PODROBNĚ 127
16
- Ukazatel teploty chladic’
kapaliny.
17 - Tlačítko pro nulování denního
počitadla ujetých kilometrů.
18 - Kontrolka ruční brzdy a hladiny
brzdové kapaliny.
19 - Kontrolka nezapnutého
bezpečnostního pásu.
20 - Kontro lka nafukovacích vaků
"airbagů".
21 - Kontrolka systŽmu proti
blokov‡n’ kol ABS.
22 - Kontrolka autodiagnostiky
motoru*.
23 - Kontrolka dob’jen’ baterie.
24 - Kontrolka žhaven’ naftovŽho
motoru.
25 - Kontrolka neutralizace
nafukovacího vakuspolujezdce.
26 - Kontrolka přítomnosti vody ve
filtru motorové nafty.
27 - Kontrolka opotřebení předních
brzdových destiček.
28 - Kontrolka tlaku motorovŽho
oleje.
29 - Kontrolka elektronickŽho
blokov‡n’ startov‡n’.
30 - Reostat osvětlení.
31 - Palivoměr.
32 - Kontrolka minim‡ln’ z‡soby
paliva.
* Podle typu motoru.

17-02-2003

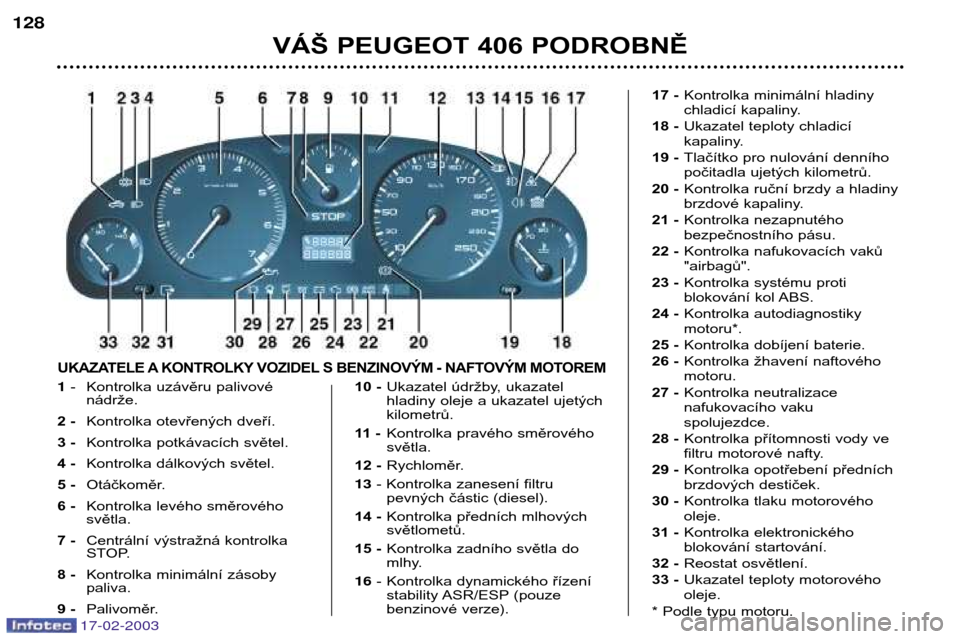

1- Kontrolka uzávěru palivové
nádrže.
2 - Kontrolka otevřených dveří.
3 - Kontrolka potkávacích světel.
4 - Kontrolka dálkových světel.
5 - Otáčkoměr.
6 - Kontrolka levého směrového světla.
7 - Centrální výstražná kontrolka
STOP.
8 - Kontrolka minimální zásobypaliva.
9 - Palivoměr. 10 -
Ukazatel údržby, ukazatel
hladiny oleje a ukazatel ujetýchkilometrů.
11 - Kontrolka pravého směrovéhosvětla.
12 - Rychloměr.
13 - Kontrolka zanesení filtru
pevných částic (diesel).
14 - Kontrolka předních mlhovýchsvětlometů.
15 - Kontrolka zadního světla do
mlhy.
16 - Kontrolka dynamického řízení
stability ASR/ESP (pouze
benzinové verze). 17 -
Kontrolka minimální hladiny
chladicí kapaliny.
18 - Ukazatel teploty chladicí
kapaliny.
19 - Tlačítko pro nulování denního
počitadla ujetých kilometrů.
20 - Kontrolka ruční brzdy a hladiny
brzdové kapaliny.
21 - Kontrolka nezapnutého
bezpečnostního pásu.
22 - Kontrolka nafukovacích vaků"airbagů".
23 - Kontrolka systému proti
blokování kol ABS.
24 - Kontrolka autodiagnostikymotoru*.
25 - Kontrolka dobíjení baterie.
26 - Kontrolka žhavení naftovéhomotoru.
27 - Kontrolka neutralizace
nafukovacího vakuspolujezdce.
28 - Kontrolka přítomnosti vody ve
filtru motorové nafty.
29 - Kontrolka opotřebení předních
brzdových destiček.
30 - Kontrolka tlaku motorovéhooleje.
31 - Kontrolka elektronického
blokování startování.
32 - Reostat osvětlení.
33 - Ukazatel teploty motorovéhooleje.
* Podle typu motoru.
VÁŠ PEUGEOT 406 PODROBNĚ
128
UKAZATELE A KONTROLKY VOZIDEL S BENZINOVÝM - NAFTOVÝM MOTOREM

17-02-2003
VÁŠ PEUGEOT 406 PODROBNĚ129
1 -
Kontrolka uzávěru palivové nádrže.
2 - Kontrolka otevřených dveří.
3 - Kontrolka potkávacích světel.
4 - Kontrolka dálkových světel.
5 - Otáčkoměr.
6 - Kontrolka levého směrovéhosvětla.
7 - Centrální výstražná kontrolka
STOP.
8 - Kontrolka minimální zásobypaliva.
9 - Palivoměr. 10 -
Ukazatel údržby, ukazatel
hladiny oleje a ukazatel ujetýchkilometrů.
11 - Kontrolka pravého směrovéhosvětla.
12 - Rychloměr.
13 - Kontrolka zanesení filtru
pevných částic (diesel).
14 - Kontrolka předních mlhovýchsvětlometů.
15 - Kontrolka zadního světla do
mlhy.
16 - Kontrolka dynamického řízení
stability ASR/ESP (pouze
benzinové verze). 17 -
Kontrolka minimální hladiny
chladicí kapaliny.
18 - Ukazatel teploty chladicí kapaliny.
19 - Tlačítko pro nulování denního
počitadla ujetých kilometrů.
20 - Kontrolka ruční brzdy a hladiny
brzdové kapaliny.
21 - Kontrolka nezapnutého
bezpečnostního pásu.
22 - Kontrolka nafukovacích vaků"airbagů".
23 - Kontrolka systému proti
blokování kol ABS.
24 - Kontrolka autodiagnostikymotoru*.
25 - Kontrolka dobíjení baterie.
26 - Kontrolka žhavení naftovéhomotoru.
27 - Kontrolka neutralizace
nafukovacího vaku spolujezdce.
28 - Kontrolka přítomnosti vody ve
filtru nafty.
29 - Kontrolka opotřebení předních
brzdových destiček.
30 - Kontrolka tlaku motorovéhooleje.
31 - Funkční programy.
32 - Ukazatel polohy volicí páky.
33 - Kontrolka elektronického
blokování startování.
34 - Reostat osvětlení.
35 - Ukazatel teploty motorovéhooleje.
* Podle typu motoru.
UKAZATELE A KONTROLKY U VOZIDLA S AUTOMATICKOU PŘEVODOVKOU

17-02-2003
KONTROLA FUNKCE
Výstražná kontrolka, trvale svítící nebo blikající za chodu motoru, je zna-
mením závady příslušného zařízení. Při rozsvícení některých kontrolek se
může ozvat zvukový signál a na vícefunkčním displeji se objeví hlášení pro
řidiče. Nepodceňte tuto výstrahu: co nejrychleji se obraťte na servis
PEUGEOT.
Jestliže se za jízdy rozsvítí centrální výstražná kontrolka STOP, je nutné
zastavit vozidlo a přitom dbát na maximální bezpečnost.Centrální výstražná kontrolka (STOP)
Rozsvítí se současně s kontrolkou "tlak motorového oleje",
"minimální hladina brzdové kapaliny" a "závada elektronického sys-
tému rozdělení brzdného účinku" a ukazatelem teploty chladicí
kapaliny.
Rozsvítí se při každém zapnutí zapalování.
Je nutno okamžitě zastavit , jestliže bliká při běžícím motoru.
Obraťte se na servis sítě PEUGEOT.
Kontrolka tlaku motorového oleje
Rozsvítí se současně s centrální výstražnou kontrolkou (STOP).
Je nutno okamžitě zastavit, jestliže se rozsvítí při běžícím motoru.
Upozorňuje na:
– nedostatečný tlak oleje,
– nedostatečné množství oleje v mazacím okruhu. Doplňte olej.
Obraťte se urychleně na servis sítě PEUGEOT. Kontrolka minimální
hladiny chladicí kapaliny
Je nutno okamžitě zastavit.
Než dolejete kapalinu, počkejte na
vychladnutí motoru.
Chladicí okruh je pod tlakem.
Aby nedošlo k popálení při otevírání
uzávěru pro dolití kapaliny, otočte
nejprve uzávěr do první polohy a
nechte klesnout tlak.
Po klesnutí tlaku sejměte uzávěr a
dolijte kapalinu.
Obraťte se na servis sítě PEUGEOT.
Kontrolka uzávěru
palivové nádrž e
Rozsvítí se, když je uzávěr
palivové nádrže špatně
zašroubovaný nebo zcela chybí.
VÁŠ PEUGEOT 406 PODROBNĚ
130
