Peugeot 406 C 2002 Instrukcja Obsługi (in Polish)

Wskaźnik otwartych drzwi
Wskaźnik sygnalizuje nie-
zamknięte drzwi oraz otwar-
ty bagażnik przy włączo-
nym silniku.
Kontrolka
elektronicznej blokadyzapłonu
Sygnalizuje nieprawidłowe
działanie systemu elektronicznej blo-
kady zapłonu. Należy skonsultować
się z ASO PEUGEOT.
Wskaźnik minimalnego
poziomu paliwa
Zapalenie wskaźnika
informuje, że ilość paliwa, jaka
pozostała w zbiorniku pozwoli na
przejechanie około 50 km (pojem-
ność zbiornika wynosi około 70litrów). Wskaźnik temperatury płynu
chłodzącego silnik
Wskazówka w strefie
A, temperatura
prawidłowa.
Wskazówka w strefie B, temperatura
zbyt wysoka. Miga kontrolka central-
nego alarmu STOP.
Należy koniecznie
zatrzymać pojazd.
Skontaktować się z ASO PEUGEOT.
Kontrolka niezapiętego
pasa bezpieczeństwa
Wskaźnik zapali się przy
pracującym silniku, gdy kie-
rowca nie zapnie pasa bez-pieczeństwa.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH
107
01-07-2002

Potencjometr oświetlenia
Przy włączonych
światłach, wcisnąć przycisk w celu
zmiany natężenia oświetlenia stano-
wiska kierowcy. W momencie gdy
oświetlenie osiągnie poziom mini-
malny (lub maksymalny), zwolnić
przycisk, a następnie wcisnąć go
ponownie w celu zwiększenia (lub
zmniejszenia) natężenia.
Po uzyskaniu żądanego natężenia
oświetlenia, zwolnić przycisk.
Zerowanie dziennegolicznikakilometrów
Włączyć zapłon, wcisnąć przycisk. Wyświetlacz w zestawie wskaźników tablicy rozdzielczej
Po włączeniu zapłonu wyświetla sukcesywnie trzy funkcje :
– wskaźnik poziomu oleju silnika,
– wskaźnik czynności obsługowych,
– licznik kilometrów.
Wskaźnik poziomu oleju silnika
Po włączeniu zapłonu, przez około 5 sekund wyświetlany jest poziom oleju silni-
ka, a następnie przez kolejne 5 sekund wyświetlany jest sygnalizator czynnościobsługowych. Maksymalny
Gdy wiadomość została potwierdzona za pomocą ręcznego
wskaźnika, nadmiar oleju może spowodować uszkodzenie silni-
ka. Należy szybko skontaktować się z punktem serwisowym
PEUGEOT.
Minimalny Sprawdzić poziom oleju przy pomocy wskaźnika ręcznego, w
razie potrzeby uzupełnić. Sprawdzenie jest wiarygodne tylko
wtedy, gdy pojazd ustawiony jest na podłożu poziomym, a jego
silnik jest wyłączony od co najmniej 10 minut.
Brak oleju Koniecznie uzupełnić poziom oleju. Ryzyko uszkodzenia silnika.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH
108
01-07-2002

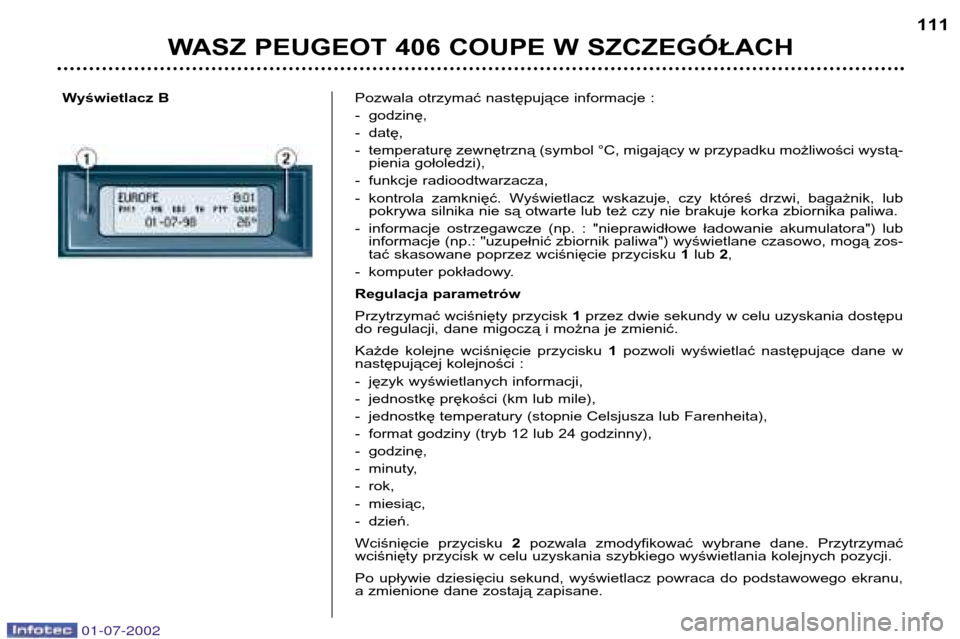

Pozwala otrzymać następujące informacje :
- godzinę,
- datę,
- temperaturę zewnętrzną (symbol °C, migający w przypadku możliwości wystą-pienia gołoledzi),
- funkcje radioodtwarzacza,
- kontrola zamknięć. Wyświetlacz wskazuje, czy któreś drzwi, bagażnik, lub pokrywa silnika nie są otwarte lub też czy nie brakuje korka zbiornika paliwa.
- informacje ostrzegawcze (np. : "nieprawidłowe ładowanie akumulatora") lub informacje (np.: "uzupełnić zbiornik paliwa") wyświetlane czasowo, mogą zos-
tać skasowane poprzez wciśnięcie przycisku 1lub 2,
- komputer pokładowy.
Regulacja parametrów
Przytrzymać wciśnięty przycisk 1przez dwie sekundy w celu uzyskania dostępu
do regulacji, dane migoczą i można je zmienić.
Każde kolejne wciśnięcie przycisku 1pozwoli wyświetlać następujące dane w
następującej kolejności :
- język wyświetlanych informacji,
- jednostkę prękości (km lub mile),
- jednostkę temperatury (stopnie Celsjusza lub Farenheita),
- format godziny (tryb 12 lub 24 godzinny),
- godzinę,
- minuty,
- rok,
- miesiąc,
- dzień.
Wciśnięcie przycisku 2pozwala zmodyfikować wybrane dane. Przytrzymać
wciśnięty przycisk w celu uzyskania szybkiego wyświetlania kolejnych pozycji.
Po upływie dziesięciu sekund, wyświetlacz powraca do podstawowego ekranu,
a zmienione dane zostają zapisane.Wyświetlacz B
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH 111
01-07-2002

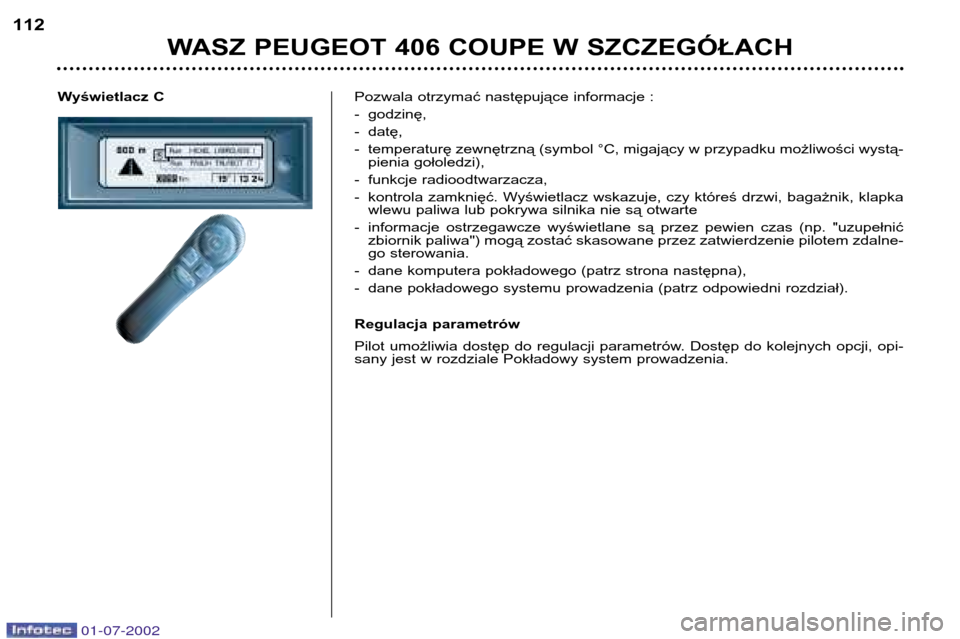

Wyświetlacz CPozwala otrzymać następujące informacje :
- godzinę,
- datę,
- temperaturę zewnętrzną (symbol °C, migający w przypadku możliwości wystą-
pienia gołoledzi),
- funkcje radioodtwarzacza,
- kontrola zamknięć. Wyświetlacz wskazuje, czy któreś drzwi, bagażnik, klapka wlewu paliwa lub pokrywa silnika nie są otwarte
- informacje ostrzegawcze wyświetlane są przez pewien czas (np. "uzupełnić zbiornik paliwa") mogą zostać skasowane przez zatwierdzenie pilotem zdalne-
go sterowania.
- dane komputera pokładowego (patrz strona następna),
- dane pokładowego systemu prowadzenia (patrz odpowiedni rozdział).
Regulacja parametrów
Pilot umożliwia dostęp do regulacji parametrów. Dostęp do kolejnych opcji, opi-
sany jest w rozdziale Pokładowy system prowadzenia.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH
112
01-07-2002

WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH
52

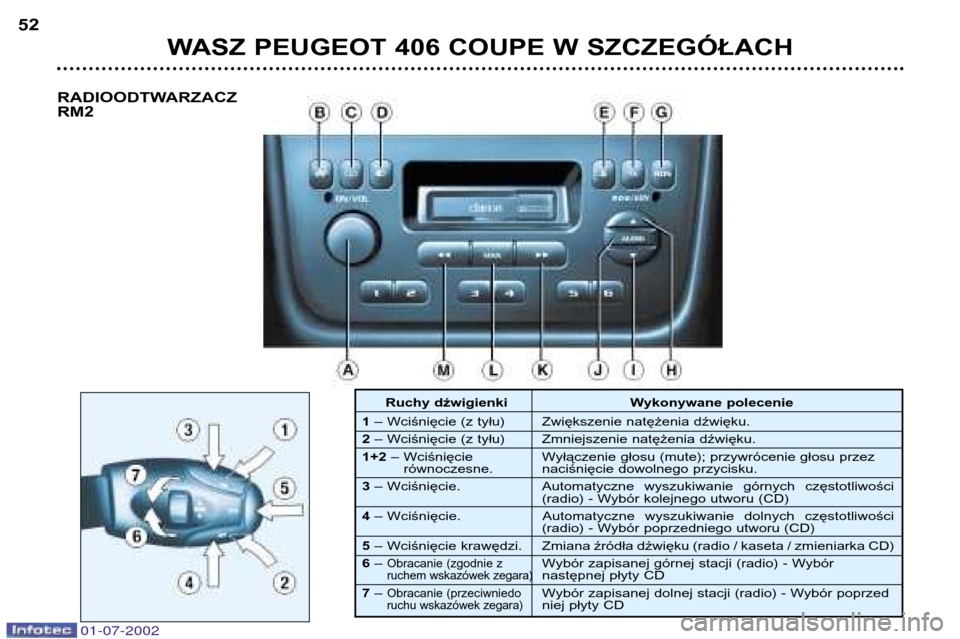

Ruchy dźwigienki Wykonywane polecenie
1 – Wciśnięcie (z tyłu) Zwiększenie natężenia dźwięku.
2 – Wciśnięcie (z tyłu) Zmniejszenie natężenia dźwięku.
1+2 – Wciśnięcie Wyłączenie głosu (mute); przywrócenie głosu przez
równoczesne. naciśnięcie dowolnego przycisku.
3 – Wciśnięcie. Automatyczne wyszukiwanie górnych częstotliwości
(radio) - Wybór kolejnego utworu (CD)
4 – Wciśnięcie. Automatyczne wyszukiwanie dolnych częstotliwości
(radio) - Wybór poprzedniego utworu (CD)
5 – Wciśnięcie krawędzi. Zmiana źródła dźwięku (radio / kaseta / zmieniarka CD)
6 –
Obracanie (zgodnie zWybór zapisanej górnej stacji (radio) - Wybór ruchem wskazówek zegara)następnej płyty CD
7 –
Obracanie (przeciwniedoWybór zapisanej dolnej stacji (radio) - Wybór poprzedruchu wskazówek zegara)niej płyty CD
RADIOODTWARZACZ RM2
01-07-2002

WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH53

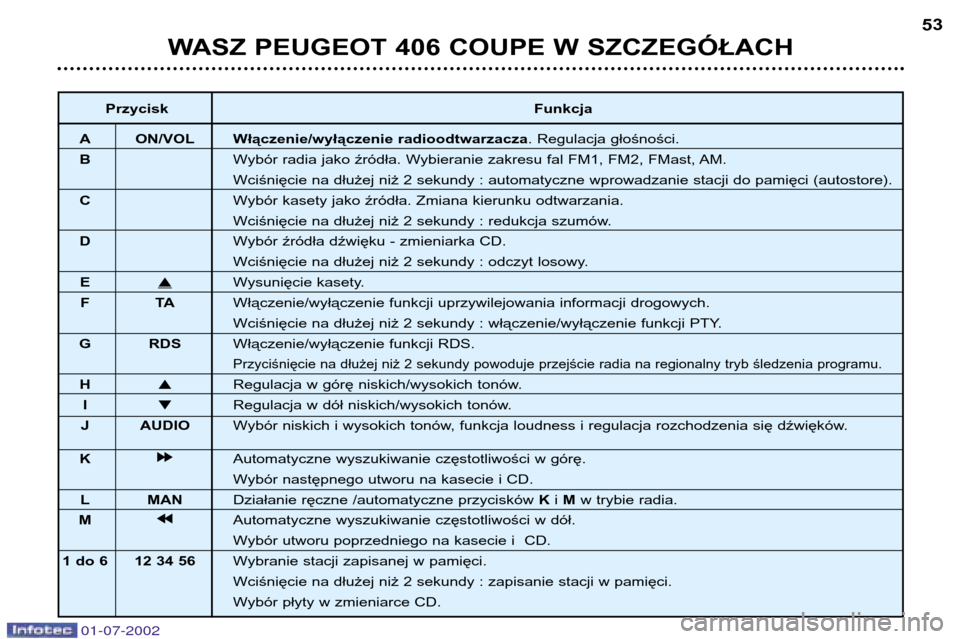

Przycisk
Funkcja
A ON/VOL Włączenie/wyłączenie radioodtwarzacza . Regulacja głośności.
B Wybór radia jako źródła. Wybieranie zakresu fal FM1, FM2, FMast, AM.
Wciśnięcie na dłużej niż 2 sekundy : automatyczne wprowadzanie stacji do pamięci (autostore).
C Wybór kasety jako źródła. Zmiana kierunku odtwarzania.
Wciśnięcie na dłużej niż 2 sekundy : redukcja szumów.
D Wybór źródła dźwięku - zmieniarka CD.
Wciśnięcie na dłużej niż 2 sekundy : odczyt losowy.
E
Wysunięcie kasety.
FT AWłączenie/wyłączenie funkcji uprzywilejowania informacji drogowych.
Wciśnięcie na dłużej niż 2 sekundy : włączenie/wyłączenie funkcji PTY.
G RDS Włączenie/wyłączenie funkcji RDS.
Przyciśnięcie na dłużej niż 2 sekundy powoduje przejście radia na regionalny tryb śledzenia programu.
H Regulacja w górę niskich/wysokich tonów.
I Regulacja w dół niskich/wysokich tonów.
J AUDIO Wybór niskich i wysokich tonów, funkcja loudness i regulacja rozchodzenia się dźwięków.
K k
k k
k
Automatyczne wyszukiwanie częstotliwości w górę.
Wybór następnego utworu na kasecie i CD.
L MAN Działanie ręczne /automatyczne przycisków KiM w trybie radia.
M j
j j
j
Automatyczne wyszukiwanie częstotliwości w dół.
Wybór utworu poprzedniego na kasecie i CD.
1 do 6 12 34 56 Wybranie stacji zapisanej w pamięci.
Wciśnięcie na dłużej niż 2 sekundy : zapisanie stacji w pamięci.
Wybór płyty w zmieniarce CD.
01-07-2002

FUNKCJE OGÓLNE
Włączenie/WyłączenieGdy kluczyk znajduje się w pozycji zasilania OSPRZĘTU lub włączonego ZAPŁONU, nacisnąć przycisk Aw
celu włączenia bądź wyłączenia radioodtwarzacza.
Radioodtwarzacz może funkcjonować przez 30 minut bez włączonego zapłonu.
Zabezpieczenie antykradzieżoweRadioodtwarzacz ten zakodowany jest w sposób, który gwarantuje jego funkcjonowanie tylko w Państwa pojeździe. W razie
zamontowania go w innym samochodzie nie będzie funkcjonował.
Zabezpieczenie przeciwkradzieżowe jest w pełni automatyczne i nie wymaga jakiejkolwiek ingerencji z Państwa
strony.
REGULACJA NATĘŻENIA DŹWIĘKU Pokręcić pokrem Aw celu zwiększenia lub zmniejszenia natężenia dźwięku.
R EGULACJE AUDIO
Naciskając na przycisk "AUDIO"radioodtwarzacz przechodzi kolejno w tryb ustawiania tonów niskich
(BASS) , wysokich (TREB), do funkcji loudness (LOUD), do funkcji fader (FAD)oraz funkcji balance (BAL),
oraz automatycznej korekty natężenia dźwięku (CAV).
Wyjście z trybu regulacji tych parametrów następuje automatycznie po kilku sekundach od chwili ostatniej
regulacji lub w wyniku wciśnięcia przycisku "AUDIO"po wykonaniu konfiguracji automatycznej korekty
natężenia dźwięku. Uwaga regulacja tonów wysokich i niskich jest odrębna dla każdego źródła dźwięku. Można je oddzielnie
regulować dla radia, kasety i zmieniarki płyt CD.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH
54
01-07-2002

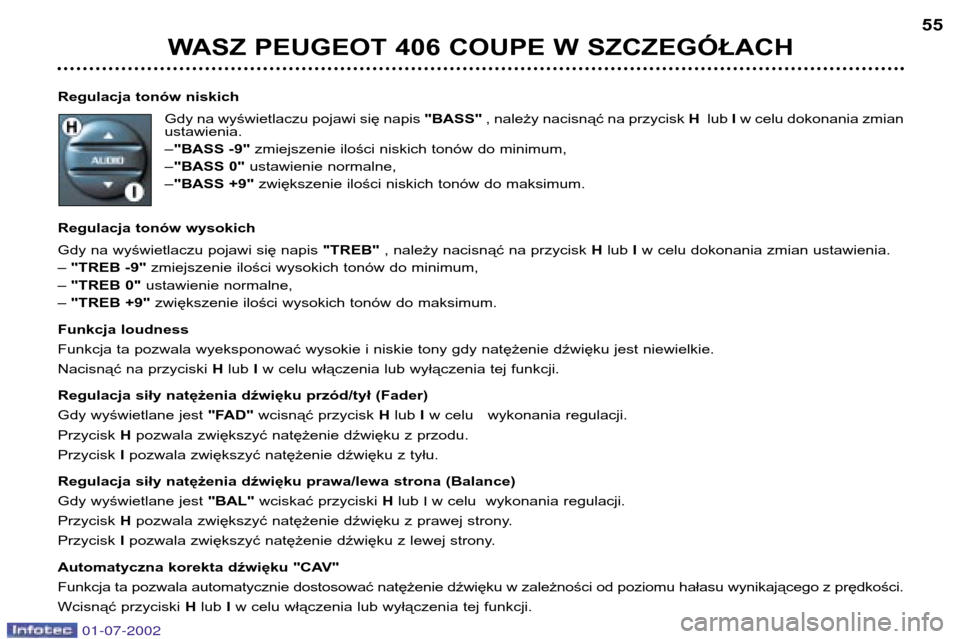

Regulacja tonów niskichGdy na wyświetlaczu pojawi się napis "BASS", należy nacisnąć na przycisk H lub Iw celu dokonania zmian
ustawienia. – "BASS -9" zmiejszenie ilości niskich tonów do minimum,
– "BASS 0" ustawienie normalne,
– "BASS +9" zwiększenie ilości niskich tonów do maksimum.
Regulacja tonów wysokich
Gdy na wyświetlaczu pojawi się napis "TREB", należy nacisnąć na przycisk Hlub Iw celu dokonania zmian ustawienia.
– "TREB -9" zmiejszenie ilości wysokich tonów do minimum,
– "TREB 0" ustawienie normalne,
– "TREB +9" zwiększenie ilości wysokich tonów do maksimum.
Funkcja loudness
Funkcja ta pozwala wyeksponować wysokie i niskie tony gdy natężenie dźwięku jest niewielkie.
Nacisnąć na przyciski Hlub Iw celu włączenia lub wyłączenia tej funkcji.
Regulacja siły natężenia dźwięku przód/tył (Fader)
Gdy wyświetlane jest "FAD"wcisnąć przycisk Hlub Iw celu wykonania regulacji.
Przycisk Hpozwala zwiększyć natężenie dźwięku z przodu.
Przycisk Ipozwala zwiększyć natężenie dźwięku z tyłu.
Regulacja siły natężenia dźwięku prawa/lewa strona (Balance)
Gdy wyświetlane jest "BAL" wciskać przyciski Hlub I
I
w celu wykonania regulacji.
Przycisk Hpozwala zwiększyć natężenie dźwięku z prawej strony.
Przycisk Ipozwala zwiększyć natężenie dźwięku z lewej strony.
Automatyczna korekta dźwięku "CAV"
Funkcja ta pozwala automatycznie dostosować natężenie dźwięku w zależności od poziomu hałasu wynikającego z prędkości.
Wcisnąć przyciski Hlub Iw celu włączenia lub wyłączenia tej funkcji.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH 55
01-07-2002

TUNER
Uwagi dotyczące odbioru radiowego
Instalacja przemieszczanego odbiornika radiowego jest poddawana działaniu zjawisk, które nie mają miejsca w przypadku
instalacji stacjonarnej. Odbiór, w przypadku modulowanej amplitudy (średnie / długie) lub modulowanej częstotliwości (FM),
podlega różnym zakłóceniom, które nie wynikają z nieodpowiedniej jakości tej instalacji lecz z charakteru odbieranych
sygnałów.
W wypadku modulowanej amplitudy można stwierdzić zakłócenia podczas przejazdu w pobliżu linii wysokiego napięcia, pod
mostami lub w tunelach.
W wypadku modulowanej częstotliwości, zakłócenia mogą powstawać w wyniku odbicia sygnałów od nieruchomych
przeszkód (góry, doliny, budynki itp), w "strefach cienia" (brak zasięgu jakiegokolwiek nadajnika).

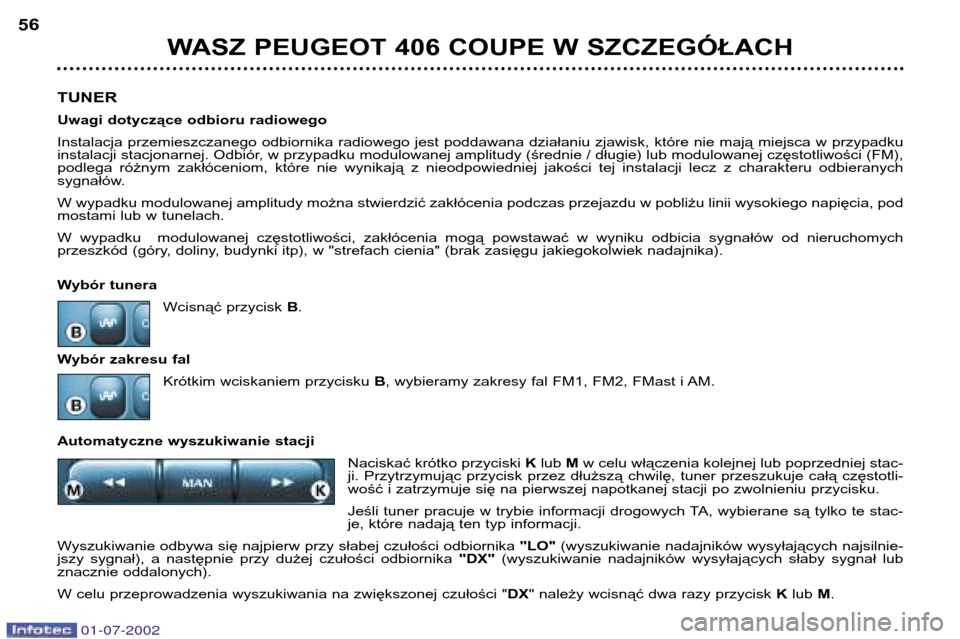

Wybór tuneraWcisnąć przycisk B.
Wybór zakresu fal Krótkim wciskaniem przycisku B, wybieramy zakresy fal FM1, FM2, FMast i AM.
Automatyczne wyszukiwanie stacji Naciskać krótko przyciski Klub Mw celu włączenia kolejnej lub poprzedniej stac-
ji. Przytrzymując przycisk przez dłuższą chwilę, tuner przeszukuje całą częstotli-
wość i zatrzymuje się na pierwszej napotkanej stacji po zwolnieniu przycisku.
Jeśli tuner pracuje w trybie informacji drogowych TA, wybierane są tylko te stac-
je, które nadają ten typ informacji.
Wyszukiwanie odbywa się najpierw przy słabej czułości odbiornika "LO"(wyszukiwanie nadajników wysyłających najsilnie-
jszy sygnał), a następnie przy dużej czułości odbiornika "DX"(wyszukiwanie nadajników wysyłających słaby sygnał lub
znacznie oddalonych).
W celu przeprowadzenia wyszukiwania na zwiększonej czułości " DX" należy wcisnąć dwa razy przycisk Klub M.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH
56
01-07-2002

Ręczne wyszukiwanie stacjiWcisnąć przycisk "MAN".
Krótkie wciśnięcie przycisku Klub Mpowoduje nieznaczne zmniejszanie lub
zwiększanie częstotliwości wyświetlanej.
Przytrzymując przycisk przez dłuższą chwilę, tuner przeszukuje częstotliwość i zatrzymuje się w momencie zwolnienia przycisku.
Ponowne naciśnięcie na przycisk "MAN"powoduje przejście tunera na tryb automatycznego wyszukiwania stacji.
Ręczne zapisywanie do pamięci Wybrać stację.
Przytrzymać dłużej niż dwie sekundy wciśnięty przycisk "1"do "6"
.
Następuje krótka cisza, po której powraca dźwięk potwierdzający iż stacja została poprawnie zapisana w pamięci.
Automatyczne zapisywanie w pamięci stacji FM (autostore)
Przytrzymać wciśnięty przez ponad 2 sekundy przycisk B, w celu automatycznego zapamiętania 6 najsilnie-
jszych nadajników na falach FM. Stacje te zostaną zapamiętane w zakresie fal FMast.
– Jeśli nie zostanie odnalezionych 6 nadajników, to pozostała pamięć jest wolna.
Przywołanie zapamiętanej stacji
Wciśnięcie przycisku od "1" do "6" powoduje przywołanie odpowiedniej stacji zapisanej w pamięci każdego zakresu fal.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH 57
01-07-2002
