SYSTEM RDS
Korzystanie z funkcji RDS (Radio Data System) na częstotliwości FMSystem RDS pozwala na nieprzerwane słuchanie tej samej stacji niezależnie od częstotliwości, na jakiej jest
nadawana w miejscu, w którym się Państwo znajdujecie.
Krótkie wciśnięcie przycisku "RDS"powoduje włączenie lub wyłączenie tej funkcji.
Wskazania wyświetlacza : – "RDS" jeśli funkcja jest włączona,
– "(RDS)" jeśli funkcja jest włączona, ale niedostępna.
Śledzenie wybranej stacji RDS
Wyświetlacz zamiast częstotliwości i zakresu fal pokazuje nazwę wybranej stacji. Układ dostraja się automatycznie do naj-
lepiej odbieranego sygnału tej stacji.
Odbieranie informacji drogowych Wcisnąć przycisk "TA" w celu włączenia lub wyłączenia tej funkcji.
Wskazania wyświetlacza : – "TA" jeśli funkcja jest włączona,
– "(TA)" jeśli funkcja jest włączona, ale niedostępna.
Odbiór każdej informacji drogowej będzie priorytetowy, niezależnie od aktualnego trybu pracy (tuner, CD lub odtwarzacz kaset).
W przypadku chęci przerwania nadawanej informacji, należy wcisnąć przycisk "TA", funkcja zostanie wyłączona.
Uwaga : Siła natężenia dźwięku nadawanych wiadomości drogowych jest niezależna od siły dźwięku innych źródeł.
Można ją regulować niezależnie przyciskiem głośności. Parametr ten zostanie zapamiętany i wykorzystany podczas
kolejnego przekazu wiadomości.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH
58
01-07-2002

Tryb regionalnego śledzenia stacji (REG)Niektóre stacje są zorganizowane w sieci, nadające różne programy w pewnych okresach czasu w różnych
obsługiwanych regionach i programy wspólne w innych okresach. Tryb regionalny śledzenia uprzywilejowu-
je słuchanie tylko programu regionalnego.
W celu włączenia lub wyłączenia tej funkcji należy przycisnąć przycisk "RDS"i przytrzymać go wciśniętym
przez ponad dwie sekundy.
Funkcja PTY Funkcja ta pozwala na odbiór stacji nadających określone typy programów (Informacyjny, Kulturalny, Spor-
towy, Rock, itp.).Gdy wyświetlacz wskazuje zakres fal FM, należy wcisnąć na ponad 2 sekundy przycisk "TA"w celu włącze-
nia lub wyłączenia funkcji.
W celu znalezienia programu PTY :
– włączyć funkcję PTY,
– wcisnąć na krótko przycisk Klub Mw celu wyświetlenia listy proponowanych
programów,
– w momencie znalezienia wybranego przez Państwa programu, przytrzymać przycisk Klub M przez ponad dwie sekundy
w celu automatycznego wyszukania stacji (po automatycznym wyszukaniu stacji, funkcja PTYwyłącza się).
W trybie PTYistnieje możliwość zapisywania typów programów w
pamięci. W tym celu wcisnąć i przytrzymać jeden z przycisków od "1" do "6" . Przywołanie zapisanego w pamięci programu następuje
przez wciśnięcie odpowiadającego mu przycisku.
System EON
Jest systemem łączącym we wspólnej sieci różne programy. W wypadku odbioru programu z nadajnika należącego do sieci
lecz nie nadającego informacji drogowych, umożliwia odbieranie tego typu komunikatów z innej stacji tej sieci.
Serwis ten jest dostępny jedynie w wypadku, gdy odbiornik pracuje w trybie TA lub PTY.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH 59
01-07-2002

ODTWARZACZ KASET
Odtwarzacz kasetPo włożeniu kasety, odtwarzacz włącza się automatycznie.
Jeśli kaseta jest już w odtwarzaczu, należy wcisnąć przycisk C.
Wyjmowanie kasety W celu wyjęcia kasety z odtwarzacza kaset, wcisnąć przycisk E.
Kierunek odtwarzania
Odtwarzacz wykona odczyt obydwu stron kasety, zmieniając automatycznie kierunek odtwarzania po zakończeniu strony.
W celu ręcznej zmiany kierunku otwarzania, wcisnąć przycisk C.
Wybór utworu na kasecie (wyszukiwanie przerw)
Aby wybrać następny utwór, wcisnąć przycisk K.
Aby wrócić do początku odtwarzanego utworu lub wybrać utwór poprzedni,
wcisnąć przycisk M.
Szybkie przesuwanie kasety do przodu i do tyłu
Aby szybko przesunąć kasetę do przodu lub do tyłu, wcisnąć odpowiednio przycisk K lub M. Po zakończeniu przesuwania,
odtwarzacz rozpocznie odtwarzać od danego miejsca.
Redukcja szumów (system Dolby B NR)
Aby włączyć funkcję, wcisnąć na ponad dwie sekundy przycisk C.
Redukcja szumów Dolby wyprodukowana została na licencji Dolby Laboratories Licensing Corporation.
Dolby oraz symbol podwójnego D są znakami Dolby Laboratories Licensing Corporation.
Zalecenia dotyczące taśm magnetofonowych
– Używać wyłącznie kaset dobrej jakości.
– Nie używać kaset o czasie odtwarzania powyżej 90 minut.
– Nie wystawiać kaset na działanie wysokich temperatur lub na bezpośrednie działanie promini słonecznych.
– W razie konieczności usunąć luz taśmy przed włożeniem jej do odtwarzacza.
– Czyścić systematycznie głowice za pomocą specjalnej taśmy czyszczącej.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH
60
01-07-2002

ZMIENIARKA PŁYT CD
Wybór trybu zmieniarki płyt CDWcisnąć przycisk D.
Wybór płyty Wcisnąć jeden z przycisków od"1"do "6" w celu wybrania odpo-
wiedniej płyty.
Wybór utworu na płycie CD Wcisnąć przycisk Kw celu wybrania następnego utworu.
Wcisnąć przycisk Mw celu powrotu do początku utworu przesłuchiwanego lub do
poprzedniego utworu.
Przyspieszone przesłuchiwanie
Przytrzymać wciśnięty przycisk Klub Mw celu szybkiego przesłuchania w przód lub przesunięcia w tył.
Przesłuchiwanie przyspieszone ustaje w momencie zwolnienia przycisku.
Odczyt losowo wybranego utworu (RDM) Gdy wybrany jest tryb zmieniacza CD, wcisnąć na ponad 2 sekundy przycisk D. Utwory z płyty będą odc-
zytywane w kolejności losowej. Ponowne wciśnięcie przycisku Dspowoduje powrót do normalnego odczytu.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH 61
01-07-2002

WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH
62
Zainstalowana jest w bagażniku po lewej stronie i może zawierać maksymalnie
6 płyt.
W celu włożenia płyty do zmieniarki :
– odsunąć klapę przesuwną A,
– wcisnąć przycisk B, aby wyciągnąć magazynek C,
– wysunąć jedną z sześciu szuflad pociągając za uchwyt D,
– włożyć płytę, stroną z nadrukiem skierowaną do góry, zamknąć szufladę ,
– wsunąć magazynek do zmieniarki,
– zasunąć klapę przesuwną A.
ZMIENIARKA PŁYT CD
Używanie grawerowanych płyt CD, może spowodować
nieprawidłowe działanie odtwarzacza płyt.
01-07-2002

SYSTEM AUDIO (RM2) Prezentacja
Wasz Coupe 406 jest wyposażony w system Audio Hi-Fi marki JBL, stworzony specjalnie dla kabiny pojazdu.
Najważniejszym elementami systemu są wzmacniacz wielofunkcyjny (1) - 240 Watowy (umieszczony w bagażniku),
z niezależnym sterowaniem oraz 10 głośników o najlepszych parametrach akustycznych.
Głośniki te umożliwiają optymalne odtworzenie i rozłożenie dźwięku w pojeździe, zarówno z przodu, jak i z tyłu.
Głośniki rozmieszczone są w następujący sposób:
– w desce rozdzielczej : dwa Głośniki wysokotonowe Micro (3) , zamocowane w dwóch Głośnikach średnich (4) , dla odt-
worzenia dźwięku z przodu pojazdu, poprawiając tym samym jakość dźwięku na przednich fotelach.
– w przednich drzwiach : dwa Woofer (5), dla odtworzenia tonów niskich (dolne częstotliwości) na przednich fotelach.
– w słupkach pasażerów: dwa Głośniki wysokotonowe (2), dla odtworzenia tonów wysokich (górne częstotliwości) na tyl-
nych fotelach.
– na tylnej półce : dwa Głośniki Subwoofer (6) , dla odtworzenia najniższych tonów (dolne i bardzo niskie częstotliwości) w
całej kabinie; uzyskana czystość i głębia dźwięku wypełni doskonale całą przestrzeń pojazdu.
Regulacja CD
Podstawowe funkcje niczym nie różnią się od funkcji radioodtwarzacza.
Nie wymaga on żadnego dodatkowego dostrajania. Jednakże, aby
całkowicie wykorzystać możliwości systemu audio JBL, zaleca się usta-
wienie funkcji AUDIO (BASS, TREB, FAD, BAL) w pozycji "0"(zero) a
Loudness (LOUD)w pozycji "ON".
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH 63
01-07-2002

WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH
64

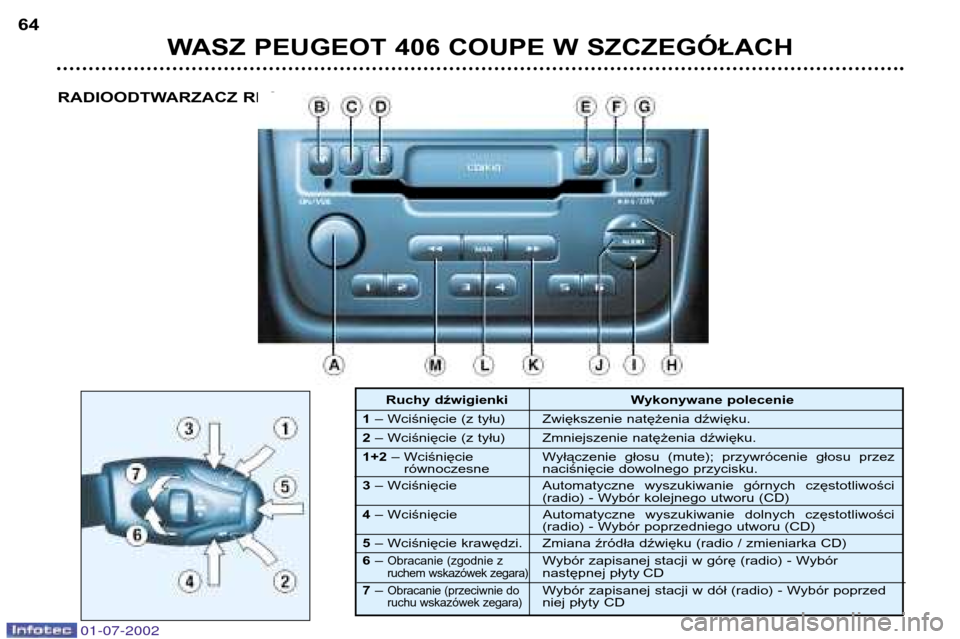

Ruchy dźwigienki Wykonywane polecenie
1 – Wciśnięcie (z tyłu) Zwiększenie natężenia dźwięku.
2 – Wciśnięcie (z tyłu) Zmniejszenie natężenia dźwięku.
1+2 – Wciśnięcie Wyłączenie głosu (mute); przywrócenie głosu przez
równoczesne naciśnięcie dowolnego przycisku.
3 – Wciśnięcie Automatyczne wyszukiwanie górnych częstotliwości
(radio) - Wybór kolejnego utworu (CD)
4 – Wciśnięcie Automatyczne wyszukiwanie dolnych częstotliwości
(radio) - Wybór poprzedniego utworu (CD)
5 – Wciśnięcie krawędzi. Zmiana źródła dźwięku (radio / zmieniarka CD)
6 –
Obracanie (zgodnie zWybór zapisanej stacji w górę (radio) - Wybór ruchem wskazówek zegara)następnej płyty CD
7 – Obracanie (przeciwnie doWybór zapisanej stacji w dół (radio) - Wybór poprzedruchu wskazówek zegara)niej płyty CD
RADIOODTWARZACZ RD3
01-07-2002

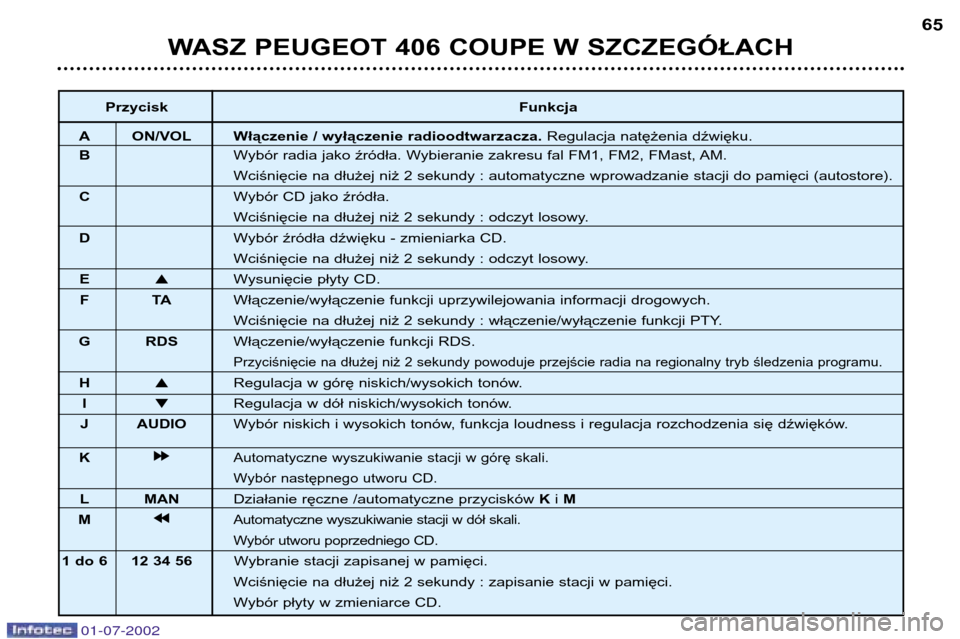

PrzyciskFunkcja
A ON/VOL Włączenie / wyłączenie radioodtwarzacza. Regulacja natężenia dźwięku.
B Wybór radia jako źródła. Wybieranie zakresu fal FM1, FM2, FMast, AM.
Wciśnięcie na dłużej niż 2 sekundy : automatyczne wprowadzanie stacji do pamięci (autostore).
C Wybór CD jako źródła.
Wciśnięcie na dłużej niż 2 sekundy : odczyt losowy.
D Wybór źródła dźwięku - zmieniarka CD.
Wciśnięcie na dłużej niż 2 sekundy : odczyt losowy.
E Wysunięcie płyty CD.
FT AWłączenie/wyłączenie funkcji uprzywilejowania informacji drogowych.
Wciśnięcie na dłużej niż 2 sekundy : włączenie/wyłączenie funkcji PTY.
G RDS Włączenie/wyłączenie funkcji RDS.
Przyciśnięcie na dłużej niż 2 sekundy powoduje przejście radia na regionalny tryb śledzenia programu.
H Regulacja w górę niskich/wysokich tonów.
I Regulacja w dół niskich/wysokich tonów.
J AUDIO Wybór niskich i wysokich tonów, funkcja loudness i regulacja rozchodzenia się dźwięków.
K k
k k
k
Automatyczne wyszukiwanie stacji w górę skali.
Wybór następnego utworu CD.
L MAN Działanie ręczne /automatyczne przycisków Ki M
M j
j j
j
Automatyczne wyszukiwanie stacji w dół skali.
Wybór utworu poprzedniego CD.
1 do 6 12 34 56 Wybranie stacji zapisanej w pamięci.
Wciśnięcie na dłużej niż 2 sekundy : zapisanie stacji w pamięci.
Wybór płyty w zmieniarce CD.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH 65
01-07-2002

FUNKCJE OGÓLNE
Włączenie/WyłączenieGdy kluczyk znajduje się w pozycji zasilania OSPRZĘTU lub włączonego ZAPŁONU, nacisnąć przycisk A
w celu włączenia bądź wyłączenia radioodtwarzacza.
Radioodtwarzacz może funkcjonować przez 30 minut bez włączonego zapłonu.
ZABEZPIECZENIE ANTYKRADZIEŻOWERadioodtwarzacz ten zakodowany jest w sposób, który gwarantuje jego funkcjonowanie tylko w Państwa pojeździe. W razie
zamontowania go w innym samochodzie nie będzie funkcjonował.
Zabezpieczenie przeciwkradzieżowe jest w pełni automatyczne i nie wymaga jakiejkolwiek ingerencji z Państwa
strony.
REGULACJA NATĘŻENIA DŹWIĘKU Pokręcić pokrętłem Aw celu zwiększenia lub zmniejszenia natężenia dźwięku.
Uwaga
Jeśli w pojeździe jest zainstalowany radiotelefon z wyjściem "mute", podłączonym do radioodtwarzacza, to
będzie on wyciszał się automatycznie w chwili korzystania z radiotelefonu.
REGULACJE DŹWIĘKU Naciskając na przycisk "AUDIO"radioodtwarzacz przechodzi kolejno w tryb ustawiania tonów niskich
(BASS) , wysokich (TREB), funkcji loudness (LOUD), funkcji fader (FAD), funkcji balance (BAL)oraz auto-
matycznej korekty głośności (CAV).
Wyjście z trybu regulacji tych parametrów następuje automatycznie po kilku sekundach od chwili ostatniej regulac-
ji lub w wyniku wciśnięcia przycisku "AUDIO", po wykonaniu konfiguracji automatycznej korekty natężenia dźwięku.
Uwaga : regulacja tonów wysokich i niskich jest odrębna dla każdego źródła dźwięku. Można je oddzielnie
regulować dla radia, kasety i zmieniarki płyt CD.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH
66
01-07-2002

Regulacja tonów niskichGdy na wyświetlaczu pojawi się napis "BASS", należy nacisnąć na przycisk Hlub Iw celu dokonania zmian
ustawienia. – "BASS -9" zmiejszenie ilości niskich tonów do minimum,
– "BASS 0" ustawienie normalne,
– "BASS +9" zwiększenie ilości niskich tonów do maksimum.
Regulacja tonów wysokich
Gdy na wyświetlaczu pojawi się napis "TREB", należy nacisnąć na przycisk Hlub Iw celu dokonania zmian ustawienia
– "TREB -9" zmiejszenie ilości wysokich tonów do minimum,
– "TREB 0" ustawienie normalne,
– "TREB +9" zwiększenie ilości wysokich tonów do maksimum.
Funkcja loudness
Funkcja ta pozwala wyeksponować wysokie i niskie tony gdy natężenie dźwięku jest niewielkie.
Nacisnąć na przyciski Hlub Iw celu włączenia lub wyłączenia tej funkcji.
Regulacja siły natężenia dźwięku przód/tył (Fader)
Gdy wyświetlane jest "FAD"wcisnąć przycisk Hlub Iw celu wykonania regulacji.
Przycisk Hpozwala zwiększyć natężenie dźwięku z przodu.
Przycisk Ipozwala zwiększyć natężenie dźwięku z tyłu.
Regulacja siły natężenia dźwięku strona prawa/lewa (Balance)
Gdy wyświetlane jest "BAL" wciskać przyciski Hlub Iw celu dokonania regulacji.
Przycisk Hpozwala zwiększyć natężenie dźwięku z prawej strony.
Przycisk Ipozwala zwiększyć natężenie dźwięku z lewej strony.
Automatyczna korekta dźwięku "CAV"
Funkcja ta pozwala automatycznie natężenie dźwięku w zależności od poziomu hałasu wynikającego z prędkości.
Wcisnąć przyciski Hlub Iw celu włączenia lub wyłączenia tej funkcji.
WASZ PEUGEOT 406 COUPE W SZCZEGÓŁACH 67
