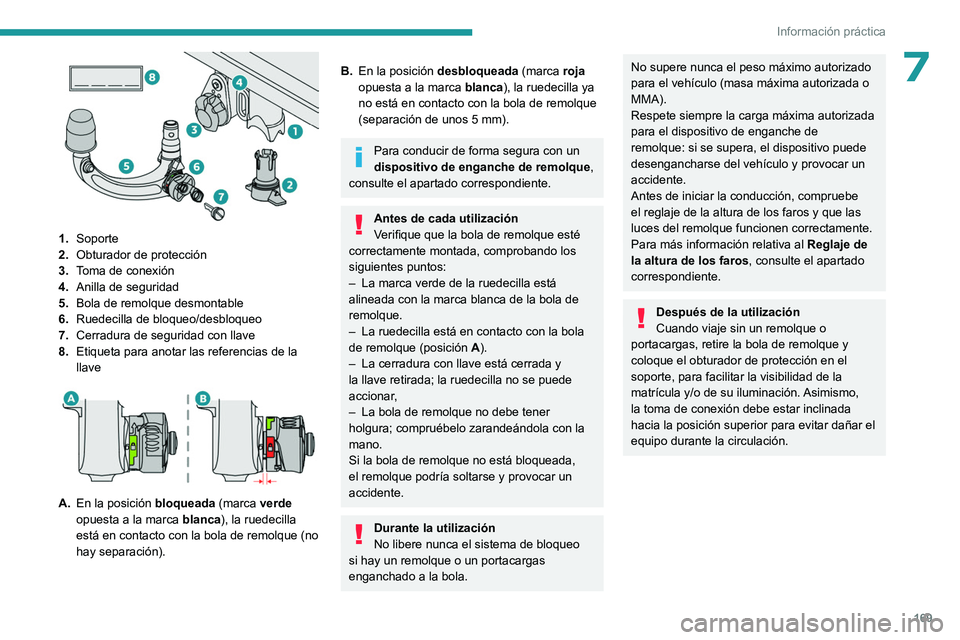

169
Información práctica
7

1.Soporte
2. Obturador de protección
3. Toma de conexión
4. Anilla de seguridad
5. Bola de remolque desmontable
6. Ruedecilla de bloqueo/desbloqueo
7. Cerradura de seguridad con llave
8. Etiqueta para anotar las referencias de la
llave


A.En la posición bloqueada (marca verde
opuesta a la marca blanca), la ruedecilla
está en contacto con la bola de remolque (no
hay separación).
B. En la posición desbloqueada (marca roja
opuesta a la marca blanca), la ruedecilla ya
no está en contacto con la bola de remolque
(separación de unos 5
mm).
Para conducir de forma segura con un
dispositivo de enganche de remolque ,
consulte el apartado correspondiente.
Antes de cada utilización
Verifique que la bola de remolque esté
correctamente montada, comprobando los
siguientes puntos:
–

La marca verde de la ruedecilla está
alineada con la marca blanca de la bola de
remolque.
–


La ruedecilla está en contacto con la bola
de remolque (posición A

).
–

La cerradura con llave está cerrada y
la llave retirada; la ruedecilla no se puede
accionar

,
–

La bola de remolque no debe tener
holgura; compruébelo zarandeándola con la
mano.
Si la bola de remolque no está bloqueada,
el remolque podría soltarse y provocar un
accidente.
Durante la utilización
No libere nunca el sistema de bloqueo
si hay un remolque o un portacargas
enganchado a la bola.
No supere nunca el peso máximo autorizado
para el vehículo (masa máxima autorizada o
MMA).
Respete siempre la carga máxima autorizada
para el dispositivo de enganche de
remolque: si se supera, el dispositivo puede
desengancharse del vehículo y provocar un
accidente.
Antes de iniciar la conducción, compruebe
el reglaje de la altura de los faros y que las
luces del remolque funcionen correctamente.
Para más información relativa al Reglaje de
la altura de los faros, consulte el apartado
correspondiente.
Después de la utilización
Cuando viaje sin un remolque o
portacargas, retire la bola de remolque y
coloque el obturador de protección en el
soporte, para facilitar la visibilidad de la
matrícula y/o de su iluminación. Asimismo,
la toma de conexión debe estar inclinada
hacia la posición superior para evitar dañar el
equipo durante la circulación.

170
Información práctica
Montaje de la bola de
remolque


► Bajo el parachoques trasero, retire el
obturador de protección 2
del soporte 1.
►

Inserte el extremo de la bola de remolque 5


en el soporte 1 y tire hacia arriba. Se bloqueará
en la posición adecuada automáticamente.


► La ruedecilla 6 efectuará un cuarto de
vuelta en el sentido inverso a las agujas del reloj. ¡Tenga cuidado de mantener las manos
alejadas!


► Compruebe que el mecanismo esté
correctamente bloqueado y que la marca verde
de la ruedecilla coincida con la marca blanca de
la bola de remolque (posición A
).
►

Bloquee la cerradura 7

utilizando la llave.
►

Retire la llave. No es posible retirar la llave si
la cerradura está abierta.
►


Baje la tapa para proteger la cerradura.

► Retire la tapa de protección de la bola de
enganche de remolque.
►

Sujete el remolque a la bola de remolque.
►


Enganche el cable del remolque a la anilla de
seguridad 4

del soporte.
►

Baje la toma de conexión 3

para colocarla en
la posición adecuada.
►

Inserte la clavija del remolque y gírela un
cuarto de vuelta para conectarla a la toma de
conexión 3

del soporte.

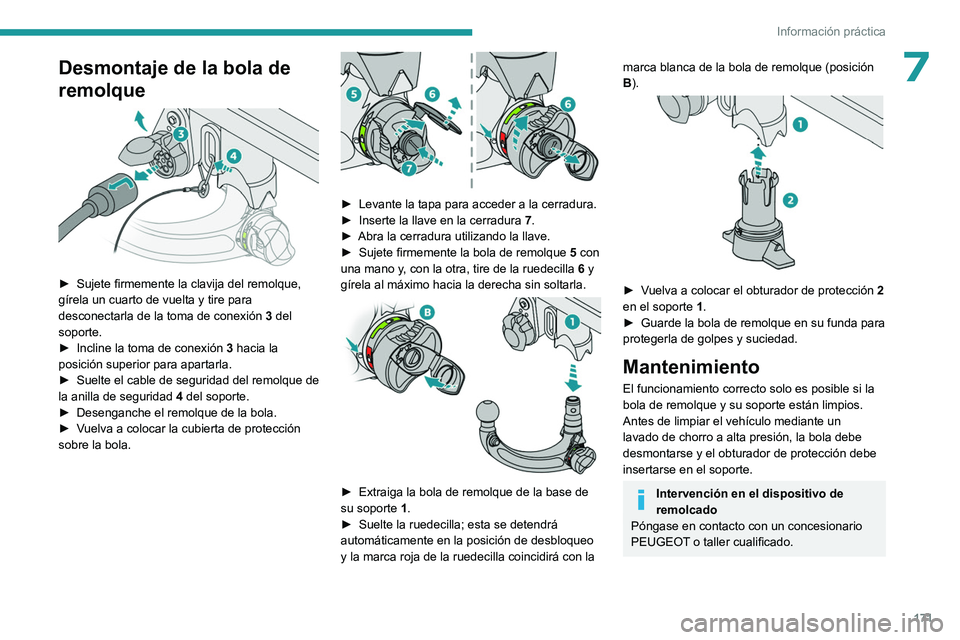

171
Información práctica
7Desmontaje de la bola de
remolque


► Sujete firmemente la clavija del remolque,
gírela un cuarto de vuelta y tire para
desconectarla de la toma de conexión 3
del
soporte.
►

Incline la toma de conexión 3

hacia la
posición superior para apartarla.
►

Suelte el cable de seguridad del remolque de
la anilla de seguridad 4

del soporte.
►

Desenganche el remolque de la bola.
►


V
uelva a colocar la cubierta de protección
sobre la bola.


► Levante la tapa para acceder a la cerradura.
► Inserte la llave en la cerradura 7
.
►

Abra la cerradura utilizando la llave.
►


Sujete firmemente la bola de remolque 5

con
una mano y, con la otra, tire de la ruedecilla 6 y
gírela al máximo hacia la derecha sin soltarla.


► Extraiga la bola de remolque de la base de
su soporte 1.
►

Suelte la ruedecilla; esta se detendrá
automáticamente en la posición de desbloqueo
y la marca roja de la ruedecilla coincidirá con la
marca blanca de la bola de remolque (posición
B).


► Vuelva a colocar el obturador de protección 2
en el soporte 1 .
►

Guarde la bola de remolque en su funda para
protegerla de golpes y suciedad.
Mantenimiento
El funcionamiento correcto solo es posible si la
bola de remolque y su soporte están limpios.
Antes de limpiar el vehículo mediante un
lavado de chorro a alta presión, la bola debe
desmontarse y el obturador de protección debe
insertarse en el soporte.
Intervención en el dispositivo de
remolcado
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.

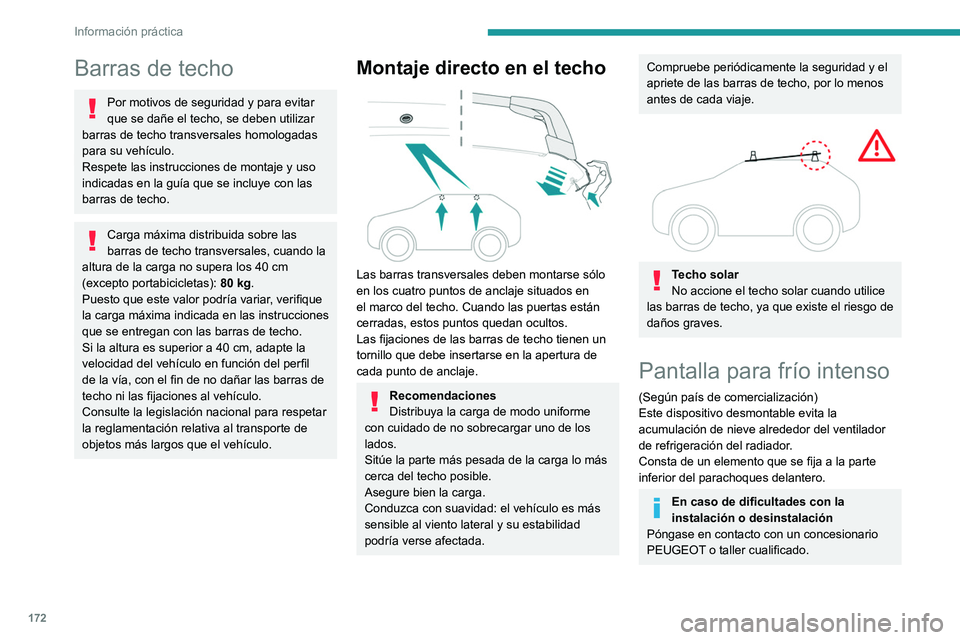

172
Información práctica
Barras de techo
Por motivos de seguridad y para evitar
que se dañe el techo, se deben utilizar
barras de techo transversales homologadas
para su vehículo.
Respete las instrucciones de montaje y uso
indicadas en la guía que se incluye con las
barras de techo.
Carga máxima distribuida sobre las
barras de techo transversales, cuando la
altura de la carga no supera los 40
cm
(excepto portabicicletas): 80
kg.
Puesto que este valor podría variar, verifique
la carga máxima indicada en las instrucciones
que se entregan con las barras de techo.
Si la altura es superior a 40 cm, adapte la
velocidad del vehículo en función del perfil
de la vía, con el fin de no dañar las barras de
techo ni las fijaciones al vehículo.
Consulte la legislación nacional para respetar
la reglamentación relativa al transporte de
objetos más largos que el vehículo.
Montaje directo en el techo

Las barras transversales deben montarse sólo
en los cuatro puntos de anclaje situados en
el marco del techo. Cuando las puertas están
cerradas, estos puntos quedan ocultos.
Las fijaciones de las barras de techo tienen un
tornillo que debe insertarse en la apertura de
cada punto de anclaje.
Recomendaciones
Distribuya la carga de modo uniforme
con cuidado de no sobrecargar uno de los
lados.
Sitúe la parte más pesada de la carga lo más
cerca del techo posible.
Asegure bien la carga.
Conduzca con suavidad: el vehículo es más
sensible al viento lateral y su estabilidad
podría verse afectada.
Compruebe periódicamente la seguridad y el
apriete de las barras de techo, por lo menos
antes de cada viaje.


Techo solar
No accione el techo solar cuando utilice
las barras de techo, ya que existe el riesgo de
daños graves.
Pantalla para frío intenso
(Según país de comercialización)
Este dispositivo desmontable evita la
acumulación de nieve alrededor del ventilador
de refrigeración del radiador.
Consta de un elemento que se fija a la parte
inferior del parachoques delantero.
En caso de dificultades con la
instalación o desinstalación
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.

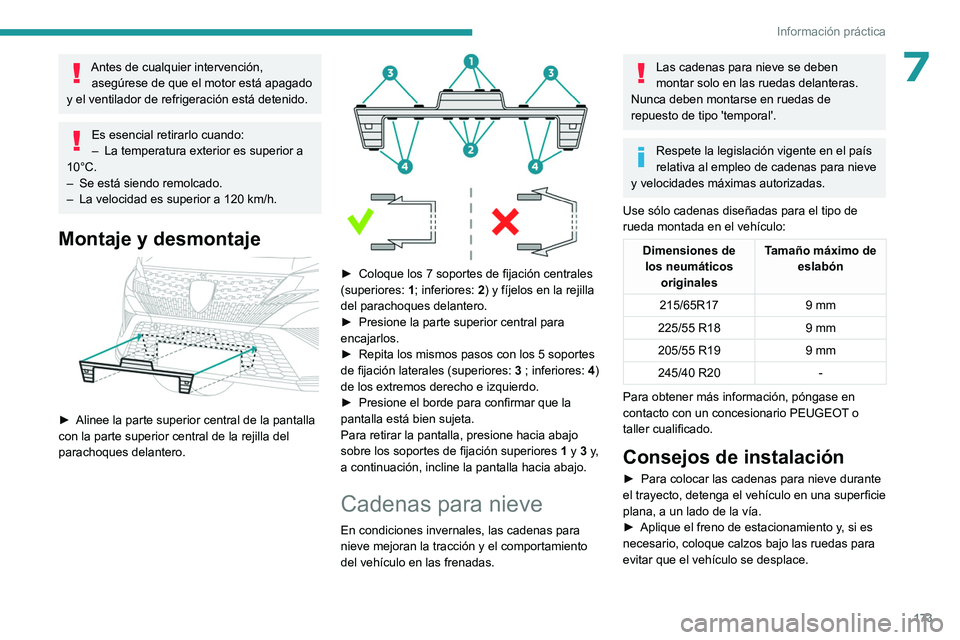

173
Información práctica
7Antes de cualquier intervención, asegúrese de que el motor está apagado
y el ventilador de refrigeración está detenido.
Es esencial retirarlo cuando:
– La temperatura exterior es superior a
10°C.
–

Se está siendo remolcado.
–


La velocidad es superior a 120
km/h.
Montaje y desmontaje

► Alinee la parte superior central de la pantalla
con la parte superior central de la rejilla del
parachoques delantero.


► Coloque los 7 soportes de fijación centrales
(superiores: 1
; inferiores: 2) y fíjelos en la rejilla
del parachoques delantero.
►

Presione la parte superior central para
encajarlos.
►


Repita los mismos pasos con los 5 soportes
de fijación laterales (superiores: 3

; inferiores: 4)
de los extremos derecho e izquierdo.
►

Presione el borde para confirmar que la
pantalla está bien sujeta.
Para retirar la pantalla, presione hacia abajo
sobre los soportes de fijación superiores 1

y 3 y,
a continuación, incline la pantalla hacia abajo.
Cadenas para nieve
En condiciones invernales, las cadenas para
nieve mejoran la tracción y el comportamiento
del vehículo en las frenadas.
Las cadenas para nieve se deben
montar solo en las ruedas delanteras.
Nunca deben montarse en ruedas de
repuesto de tipo 'temporal'.
Respete la legislación vigente en el país
relativa al empleo de cadenas para nieve
y velocidades máximas autorizadas.
Use sólo cadenas diseñadas para el tipo de
rueda montada en el vehículo:
Dimensiones de los neumáticos originales Tamaño máximo de
eslabón
215/65R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
245/40 R20 -
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Consejos de instalación
► Para colocar las cadenas para nieve durante
el trayecto, detenga el vehículo en una superficie
plana, a un lado de la vía.
►

Aplique el freno de estacionamiento y
, si es
necesario, coloque calzos bajo las ruedas para
evitar que el vehículo se desplace.

174
Información práctica
► Coloque las cadenas para nieve siguiendo
las instrucciones del fabricante.
►

Inicie la marcha con suavidad y circule
durante unos momentos sin superar los 50

km/h.
►

Detenga el vehículo y compruebe que las
cadenas están correctamente tensadas.
Se recomienda encarecidamente que
practique la colocación de cadenas para
la nieve en una superficie horizontal y seca
antes de iniciar el trayecto.
Evite circular con cadenas sobre
carreteras sin nieve para no dañar los
neumáticos del vehículo ni la superficie de a
carretera. Si el vehículo cuenta con llantas de
aleación, compruebe que ninguna parte de la
cadena o sus fijaciones están en contacto
con la llanta.
Modo de economía de
energía
Este sistema gestiona la duración del uso de
determinadas funciones, con el fin de conservar
un nivel de carga suficiente en la batería con el
contacto apagado.
Después de parar el motor, aún puede utilizar,
durante un tiempo acumulado máximo de
aproximadamente 30 minutos, funciones como
el sistema de audio y telemático, las luces de
cruce o las luces de cortesía.
Selección del modo
Cuando se inicia el modo de economía de
energía, se muestra un mensaje de confirmación
y las funciones activas se ponen en espera.
Si en ese momento hay una llamada
telefónica en curso, está se prolongará
durante 10 minutos mediante el sistema
manos libres del sistema de audio.
Salida del modo
Estas funciones se reactivan automáticamente la
siguiente vez que se utiliza el vehículo.
Para recuperar su disponibilidad de manera
inmediata, arranque el motor y déjelo en marcha
durante:
–

Menos de diez minutos, para utilizar el
equipamiento durante aproximadamente cinco
minutos.
–


Más de diez minutos, para utilizar el
equipamiento durante aproximadamente treinta
minutos.
Respete los tiempos indicados de
funcionamiento del motor para obtener el nivel
de carga de la batería necesario.
Para recargar la batería, evite arrancar el motor
repetida o continuamente.
Cuando la batería está descargada, el
motor no arranca.
Para más información relativa a la Batería de
12

V, consulte el apartado correspondiente.
Modo de reducción de la
carga
Este sistema gestiona el uso de determinadas
funciones en función del nivel de energía que
queda en la batería.
Con el vehículo en circulación, la función de
reducción de la carga desactiva temporalmente
algunas funciones, como el aire acondicionado y
el desempañado de la luneta trasera.
Las funciones desactivadas se reactivan
automáticamente en cuanto las condiciones lo
permiten.
Capó
Para obtener más información sobre el Capó
activo, consulte el apartado correspondiente.
Stop & Start
Antes de realizar cualquier intervención
en el compartimento motor, debe quitar el
contacto para evitar cualquier riesgo de que
el motor arranque automáticamente.
Tenga cuidado con los objetos o la ropa que
pueden quedar atrapados en las aspas del
ventilador de refrigeración o en determinados
componentes en movimiento, ya que existe el
riesgo de estrangulamiento y lesiones graves.

175
Información práctica

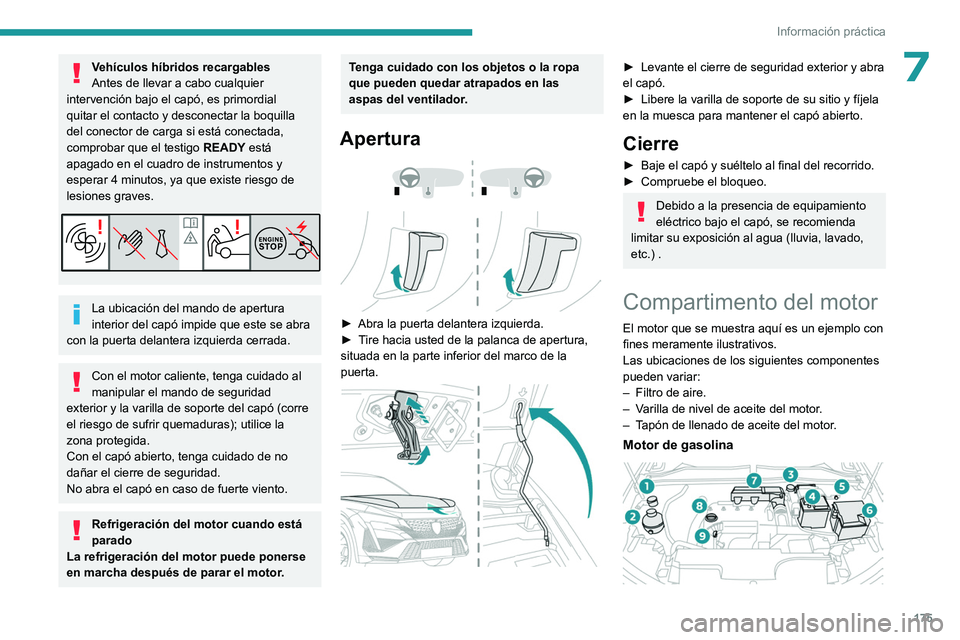

7Vehículos híbridos recargables
Antes de llevar a cabo cualquier
intervención bajo el capó, es primordial
quitar el contacto y desconectar la boquilla
del conector de carga si está conectada,
comprobar que el testigo READY está
apagado en el cuadro de instrumentos y
esperar 4 minutos, ya que existe riesgo de
lesiones graves.
La ubicación del mando de apertura
interior del capó impide que este se abra
con la puerta delantera izquierda cerrada.
Con el motor caliente, tenga cuidado al
manipular el mando de seguridad
exterior y la varilla de soporte del capó (corre
el riesgo de sufrir quemaduras); utilice la
zona protegida.
Con el capó abierto, tenga cuidado de no
dañar el cierre de seguridad.
No abra el capó en caso de fuerte viento.
Refrigeración del motor cuando está
parado
La refrigeración del motor puede ponerse
en marcha después de parar el motor.
Tenga cuidado con los objetos o la ropa
que pueden quedar atrapados en las
aspas del ventilador.
Apertura



► Abra la puerta delantera izquierda.
► T ire hacia usted de la palanca de apertura,
situada en la parte inferior del marco de la
puerta.


► Levante el cierre de seguridad exterior y abra
el capó.
►

Libere la varilla de soporte de su sitio y fíjela
en la muesca para mantener el capó abierto.
Cierre
► Baje el capó y suéltelo al final del recorrido.
► Compruebe el bloqueo.
Debido a la presencia de equipamiento
eléctrico bajo el capó, se recomienda
limitar su exposición al agua (lluvia, lavado,
etc.) .
Compartimento del motor
El motor que se muestra aquí es un ejemplo con
fines meramente ilustrativos.
Las ubicaciones de los siguientes componentes
pueden variar:
–

Filtro de aire.
–


V
arilla de nivel de aceite del motor.
–

T
apón de llenado de aceite del motor.
Motor de gasolina

176
Información práctica

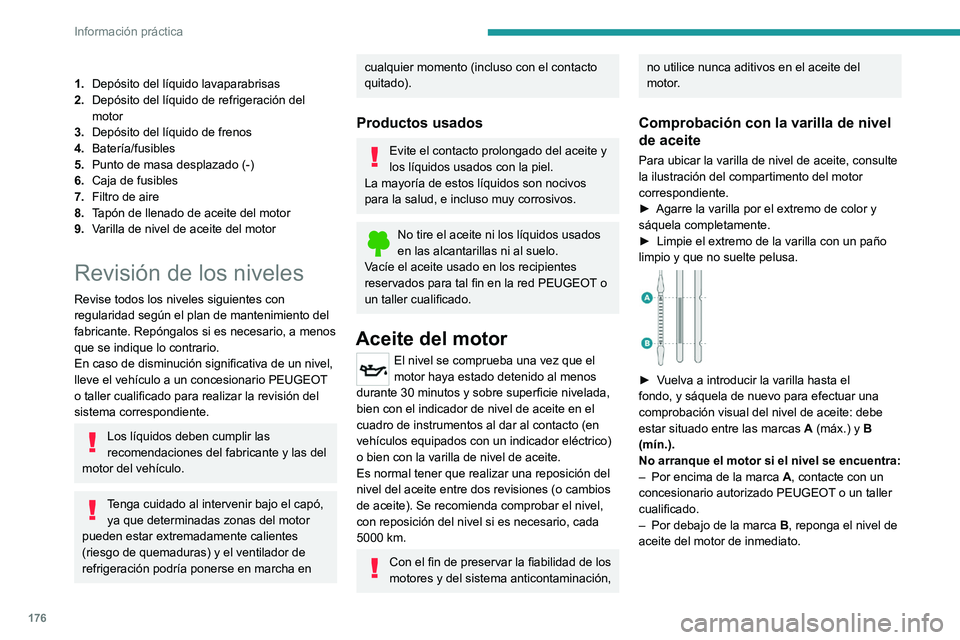

1.Depósito del líquido lavaparabrisas
2. Depósito del líquido de refrigeración del
motor
3. Depósito del líquido de frenos
4. Batería/fusibles
5. Punto de masa desplazado (-)
6. Caja de fusibles
7. Filtro de aire
8. Tapón de llenado de aceite del motor
9. Varilla de nivel de aceite del motor
Revisión de los niveles
Revise todos los niveles siguientes con
regularidad según el plan de mantenimiento del
fabricante. Repóngalos si es necesario, a menos
que se indique lo contrario.
En caso de disminución significativa de un nivel,
lleve el vehículo a un concesionario PEUGEOT
o taller cualificado para realizar la revisión del
sistema correspondiente.
Los líquidos deben cumplir las
recomendaciones del fabricante y las del
motor del vehículo.
Tenga cuidado al intervenir bajo el capó, ya que determinadas zonas del motor
pueden estar extremadamente calientes
(riesgo de quemaduras) y el ventilador de
refrigeración podría ponerse en marcha en
cualquier momento (incluso con el contacto
quitado).
Productos usados
Evite el contacto prolongado del aceite y
los líquidos usados con la piel.
La mayoría de estos líquidos son nocivos
para la salud, e incluso muy corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en los recipientes
reservados para tal fin en la red PEUGEOT o
un taller cualificado.
Aceite del motor
El nivel se comprueba una vez que el
motor haya estado detenido al menos
durante 30 minutos y sobre superficie nivelada,
bien con el indicador de nivel de aceite en el
cuadro de instrumentos al dar al contacto (en
vehículos equipados con un indicador eléctrico)
o bien con la varilla de nivel de aceite.
Es normal tener que realizar una reposición del
nivel del aceite entre dos revisiones (o cambios
de aceite). Se recomienda comprobar el nivel,
con reposición del nivel si es necesario, cada
5000 km.
Con el fin de preservar la fiabilidad de los
motores y del sistema anticontaminación,
no utilice nunca aditivos en el aceite del
motor.
Comprobación con la varilla de nivel
de aceite
Para ubicar la varilla de nivel de aceite, consulte
la ilustración del compartimento del motor
correspondiente.
►

Agarre la varilla por el extremo de color y
sáquela completamente.
►


Limpie el extremo de la varilla con un paño
limpio y que no suelte pelusa.


► Vuelva a introducir la varilla hasta el
fondo, y sáquela de nuevo para efectuar una
comprobación visual del nivel de aceite: debe
estar situado entre las marcas A
(máx.) y B
(mín.).
No arranque el motor si el nivel se encuentra:
–

Por encima de la marca A

, contacte con un
concesionario autorizado PEUGEOT o un taller
cualificado.
–

Por debajo de la marca B

, reponga el nivel de
aceite del motor de inmediato.

177
Información práctica

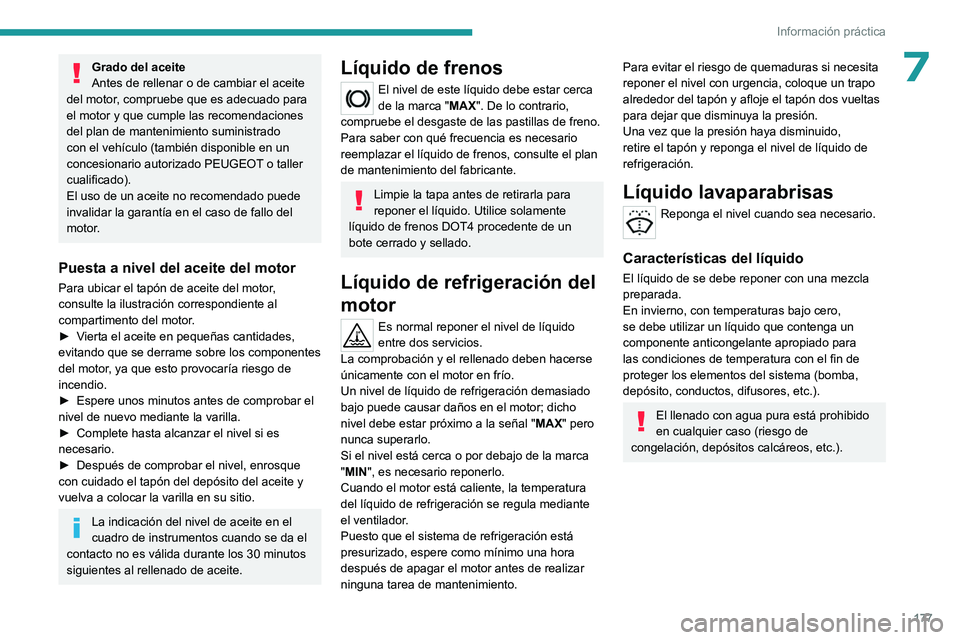

7Grado del aceite
Antes de rellenar o de cambiar el aceite
del motor, compruebe que es adecuado para
el motor y que cumple las recomendaciones
del plan de mantenimiento suministrado
con el vehículo (también disponible en un
concesionario autorizado PEUGEOT o taller
cualificado).
El uso de un aceite no recomendado puede
invalidar la garantía en el caso de fallo del
motor.
Puesta a nivel del aceite del motor
Para ubicar el tapón de aceite del motor,
consulte la ilustración correspondiente al
compartimento del motor.
►

V
ierta el aceite en pequeñas cantidades,
evitando que se derrame sobre los componentes
del motor, ya que esto provocaría riesgo de
incendio.
►

Espere unos minutos antes de comprobar el
nivel de nuevo mediante la varilla.
►


Complete hasta alcanzar el nivel si es
necesario.
►


Después de comprobar el nivel, enrosque
con cuidado el tapón del depósito del aceite y
vuelva a colocar la varilla en su sitio.
La indicación del nivel de aceite en el
cuadro de instrumentos cuando se da el
contacto no es válida durante los 30 minutos
siguientes al rellenado de aceite.
Líquido de frenos
El nivel de este líquido debe estar cerca
de la marca "MAX". De lo contrario,
compruebe el desgaste de las pastillas de freno.
Para saber con qué frecuencia es necesario
reemplazar el líquido de frenos, consulte el plan
de mantenimiento del fabricante.
Limpie la tapa antes de retirarla para
reponer el líquido. Utilice solamente
líquido de frenos DOT4 procedente de un
bote cerrado y sellado.
Líquido de refrigeración del
motor
Es normal reponer el nivel de líquido
entre dos servicios.
La comprobación y el rellenado deben hacerse
únicamente con el motor en frío.
Un nivel de líquido de refrigeración demasiado
bajo puede causar daños en el motor; dicho
nivel debe estar próximo a la señal " MAX" pero
nunca superarlo.
Si el nivel está cerca o por debajo de la marca
"MIN", es necesario reponerlo.
Cuando el motor está caliente, la temperatura
del líquido de refrigeración se regula mediante
el ventilador.
Puesto que el sistema de refrigeración está
presurizado, espere como mínimo una hora
después de apagar el motor antes de realizar
ninguna tarea de mantenimiento.
Para evitar el riesgo de quemaduras si necesita
reponer el nivel con urgencia, coloque un trapo
alrededor del tapón y afloje el tapón dos vueltas
para dejar que disminuya la presión.
Una vez que la presión haya disminuido,
retire el tapón y reponga el nivel de líquido de
refrigeración.
Líquido lavaparabrisas
Reponga el nivel cuando sea necesario.
Características del líquido
El líquido de se debe reponer con una mezcla
preparada.
En invierno, con temperaturas bajo cero,
se debe utilizar un líquido que contenga un
componente anticongelante apropiado para
las condiciones de temperatura con el fin de
proteger los elementos del sistema (bomba,
depósito, conductos, difusores, etc.).
El llenado con agua pura está prohibido
en cualquier caso (riesgo de
congelación, depósitos calcáreos, etc.).

178
Información práctica

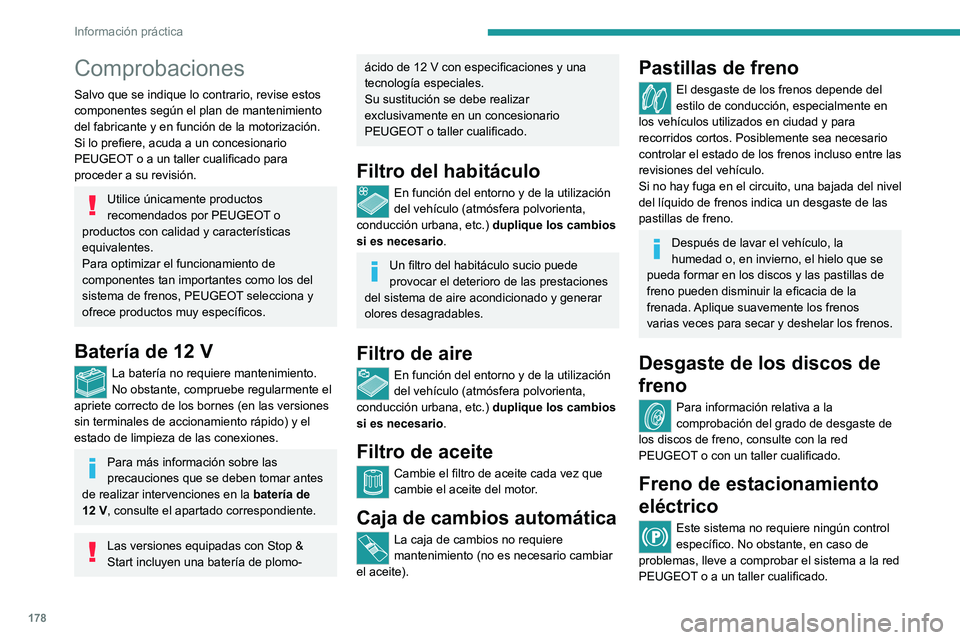

Comprobaciones
Salvo que se indique lo contrario, revise estos
componentes según el plan de mantenimiento
del fabricante y en función de la motorización.
Si lo prefiere, acuda a un concesionario
PEUGEOT o a un taller cualificado para
proceder a su revisión.
Utilice únicamente productos
recomendados por PEUGEOT o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento de
componentes tan importantes como los del
sistema de frenos, PEUGEOT selecciona y
ofrece productos muy específicos.
Batería de 12 V
La batería no requiere mantenimiento.
No obstante, compruebe regularmente el
apriete correcto de los bornes (en las versiones
sin terminales de accionamiento rápido) y el
estado de limpieza de las conexiones.
Para más información sobre las
precauciones que se deben tomar antes
de realizar intervenciones en la batería de
12

V, consulte el apartado correspondiente.
Las versiones equipadas con Stop &
Start incluyen una batería de plomo-
ácido de 12 V con especificaciones y una
tecnología especiales.
Su sustitución se debe realizar
exclusivamente en un concesionario
PEUGEOT
o taller cualificado.
Filtro del habitáculo
En función del entorno y de la utilización
del vehículo (atmósfera polvorienta,
conducción urbana, etc.) duplique los cambios
si es necesario.
Un filtro del habitáculo sucio puede
provocar el deterioro de las prestaciones
del sistema de aire acondicionado y generar
olores desagradables.
Filtro de aire
En función del entorno y de la utilización
del vehículo (atmósfera polvorienta,
conducción urbana, etc.) duplique los cambios
si es necesario.
Filtro de aceite
Cambie el filtro de aceite cada vez que
cambie el aceite del motor.
Caja de cambios automática
La caja de cambios no requiere
mantenimiento (no es necesario cambiar
el aceite).
Pastillas de freno
El desgaste de los frenos depende del
estilo de conducción, especialmente en
los vehículos utilizados en ciudad y para
recorridos cortos. Posiblemente sea necesario
controlar el estado de los frenos incluso entre las
revisiones del vehículo.
Si no hay fuga en el circuito, una bajada del nivel
del líquido de frenos indica un desgaste de las
pastillas de freno.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo que se
pueda formar en los discos y las pastillas de
freno pueden disminuir la eficacia de la
frenada. Aplique suavemente los frenos
varias veces para secar y deshelar los frenos.
Desgaste de los discos de
freno
Para información relativa a la
comprobación del grado de desgaste de
los discos de freno, consulte con la red
PEUGEOT o con un taller cualificado.
Freno de estacionamiento
eléctrico
Este sistema no requiere ningún control
específico. No obstante, en caso de
problemas, lleve a comprobar el sistema a la red
PEUGEOT o a un taller cualificado.
