PEUGEOT 5008 2012 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 5008, Model: PEUGEOT 5008 2012Pages: 340, tamaño PDF: 16.57 MB
Page 171 of 340
CO
169

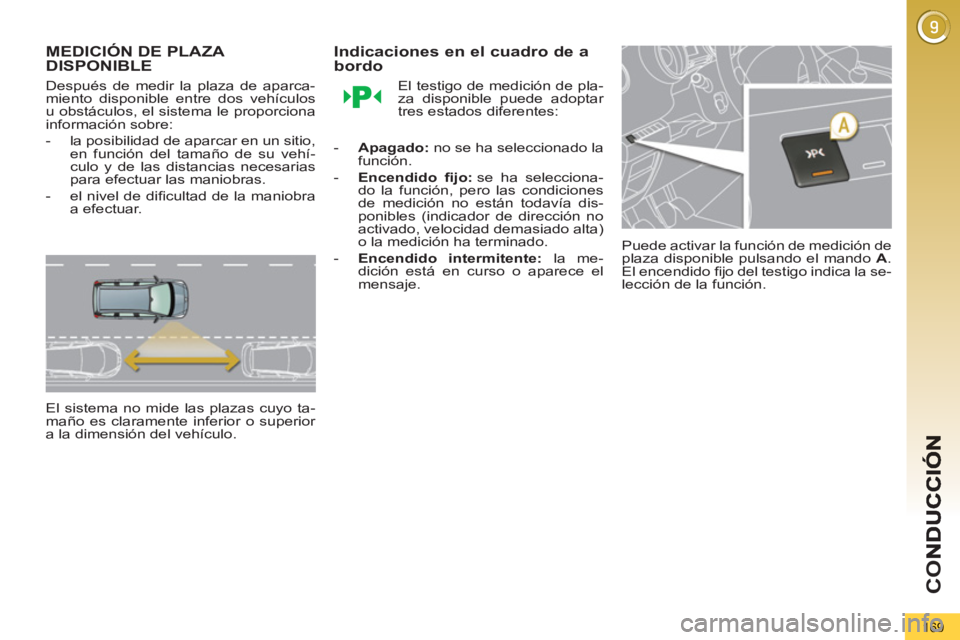

MEDICIÓN DE PLAZA DISPONIBLE
Después de medir la plaza de aparca-
miento disponible entre dos vehículos
u obstáculos, el sistema le proporciona
información sobre:
- la posibilidad de aparcar en un sitio,
en función del tamaño de su vehí-
culo y de las distancias necesarias
para efectuar las maniobras.
- el nivel de difi cultad de la maniobra
a efectuar.
El sistema no mide las plazas cuyo ta-
maño es claramente inferior o superior
a la dimensión del vehículo.
Indicaciones en el cuadro de a bordo
El testigo de medición de pla-
za disponible puede adoptar
tres estados diferentes:
- Apagado:
no se ha seleccionado la
función.
- Encendido fi jo:
se ha selecciona-
do la función, pero las condiciones
de medición no están todavía dis-
ponibles (indicador de dirección no
activado, velocidad demasiado alta)
o la medición ha terminado.
- Encendido intermitente:
la me-
dición está en curso o aparece el
mensaje. Puede activar la función de medición de
plaza disponible pulsando el mando A
.
El encendido fi jo del testigo indica la se-
lección de la función.
Page 172 of 340
CO
170

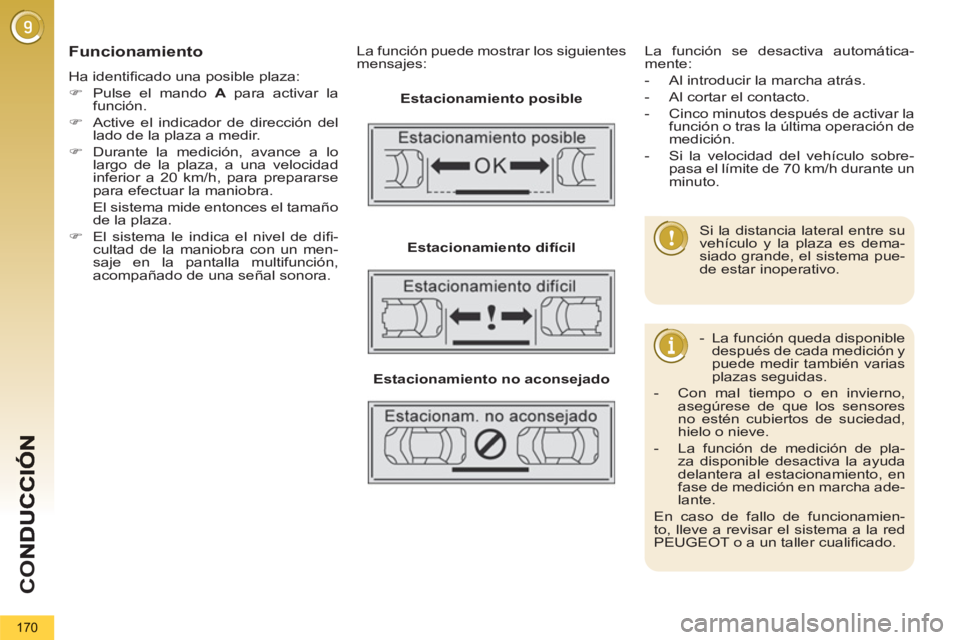

Funcionamiento
Ha identifi cado una posible plaza:
)
Pulse el mando A
para activar la
función.
)
Active el indicador de dirección del
lado de la plaza a medir.
)
Durante la medición, avance a lo
largo de la plaza, a una velocidad
inferior a 20 km/h, para prepararse
para efectuar la maniobra.
El sistema mide entonces el tamaño
de la plaza.
)
El sistema le indica el nivel de difi -
cultad de la maniobra con un men-
saje en la pantalla multifunción,
acompañado de una señal sonora.
La función puede mostrar los siguientes
mensajes:
Estacionamiento posible
Estacionamiento difícil
Estacionamiento no aconsejado
La función se desactiva automática-
mente:
- Al introducir la marcha atrás.
- Al cortar el contacto.
- Cinco minutos después de activar la
función o tras la última operación de
medición.
- Si la velocidad del vehículo sobre-
pasa el límite de 70 km/h durante un
minuto.
- La función queda disponible
después de cada medición y
puede medir también varias
plazas seguidas.
- Con mal tiempo o en invierno,
asegúrese de que los sensores
no estén cubiertos de suciedad,
hielo o nieve.
- La función de medición de pla-
za disponible desactiva la ayuda
delantera al estacionamiento, en
fase de medición en marcha ade-
lante.
En caso de fallo de funcionamien-
to, lleve a revisar el sistema a la red
PEUGEOT o a un taller cualifi cado.
Si la distancia lateral entre su
vehículo y la plaza es dema-
siado grande, el sistema pue-
de estar inoperativo.
Page 173 of 340
REVISIONES
171

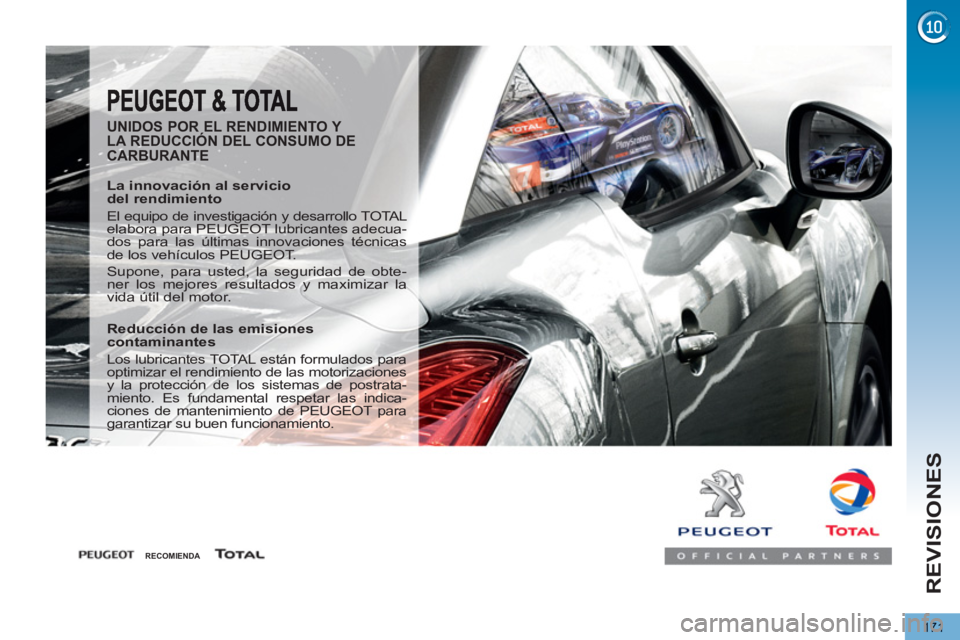

UNIDOS POR EL RENDIMIENTO Y
LA REDUCCIÓN DEL CONSUMO DE
CARBURANTE
La innovación al servicio
del rendimiento
El equipo de investigación y desarrollo TOTAL
elabora para PEUGEOT lubricantes adecua-
dos para las últimas innovaciones técnicas
de los vehículos PEUGEOT.
Supone, para usted, la seguridad de obte-
ner los mejores resultados y maximizar la
vida útil del motor.
Reducción de las emisiones
contaminantes
Los lubricantes TOTAL están formulados para
optimizar el rendimiento de las motorizaciones
y la protección de los sistemas de postrata-
miento. Es fundamental respetar las indica-
ciones de mantenimiento de PEUGEOT para
garantizar su buen funcionamiento.
RECOMIENDA
Page 174 of 340
REVISIONES
172

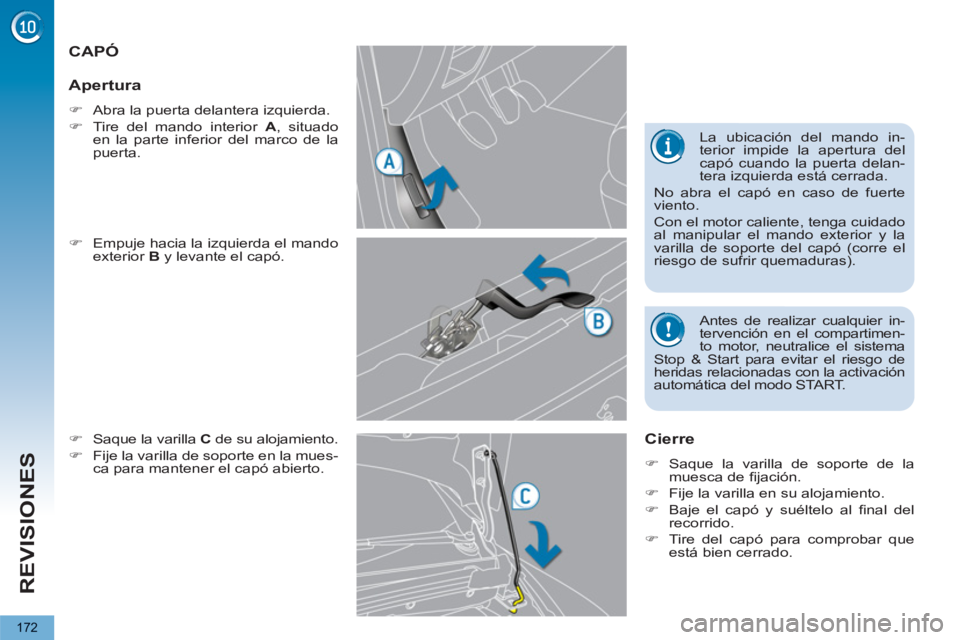

CAPÓ
)
Empuje hacia la izquierda el mando
exterior B
y levante el capó.
)
Saque la varilla C
de su alojamiento.
)
Fije la varilla de soporte en la mues-
ca para mantener el capó abierto.
Cierre
)
Saque la varilla de soporte de la
muesca de fi jación.
)
Fije la varilla en su alojamiento.
)
Baje el capó y suéltelo al fi nal del
recorrido.
)
Tire del capó para comprobar que
está bien cerrado.
Apertura
)
Abra la puerta delantera izquierda.
)
Tire del mando interior A
, situado
en la parte inferior del marco de la
puerta. La ubicación del mando in-
terior impide la apertura del
capó cuando la puerta delan-
tera izquierda está cerrada.
No abra el capó en caso de fuerte
viento.
Con el motor caliente, tenga cuidado
al manipular el mando exterior y la
varilla de soporte del capó (corre el
riesgo de sufrir quemaduras).
Antes de realizar cualquier in-
tervención en el compartimen-
to motor, neutralice el sistema
Stop & Start para evitar el riesgo de
heridas relacionadas con la activación
automática del modo START.
Page 175 of 340
REVISIONES
173

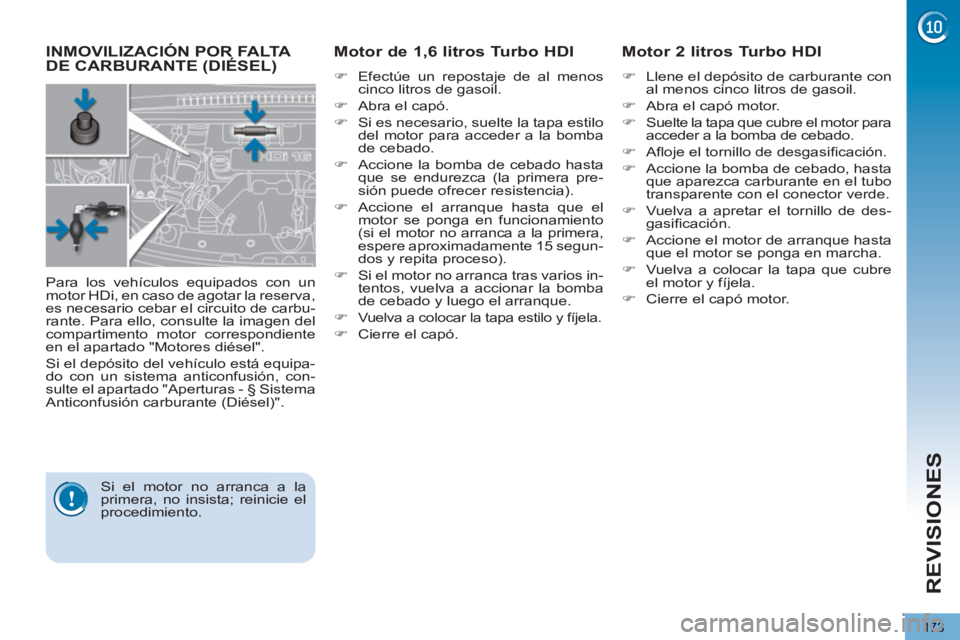

INMOVILIZACIÓN POR FALTA DE CARBURANTE (DIÉSEL)
Motor de 1,6 litros Turbo HDI
)
Efectúe un repostaje de al menos
cinco litros de gasoil.
)
Abra el capó.
)
Si es necesario, suelte la tapa estilo
del motor para acceder a la bomba
de cebado.
)
Accione la bomba de cebado hasta
que se endurezca (la primera pre-
sión puede ofrecer resistencia).
)
Accione el arranque hasta que el
motor se ponga en funcionamiento
(si el motor no arranca a la primera,
espere aproximadamente 15 segun-
dos y repita proceso).
)
Si el motor no arranca tras varios in-
tentos, vuelva a accionar la bomba
de cebado y luego el arranque.
)
Vuelva a colocar la tapa estilo y fíjela.
)
Cierre el capó.
Motor 2 litros Turbo HDI
)
Llene el depósito de carburante con
al menos cinco litros de gasoil.
)
Abra el capó motor.
)
Suelte la tapa que cubre el motor para
acceder a la bomba de cebado.
)
Afl oje el tornillo de desgasifi cación.
)
Accione la bomba de cebado, hasta
que aparezca carburante en el tubo
transparente con el conector verde.
)
Vuelva a apretar el tornillo de des-
gasifi cación.
)
Accione el motor de arranque hasta
que el motor se ponga en marcha.
)
Vuelva a colocar la tapa que cubre
el motor y fíjela.
)
Cierre el capó motor.
Para los vehículos equipados con un
motor HDi, en caso de agotar la reserva,
es necesario cebar el circuito de carbu-
rante. Para ello, consulte la imagen del
compartimento motor correspondiente
en el apartado "Motores diésel".
Si el depósito del vehículo está equipa-
do con un sistema anticonfusión, con-
sulte el apartado "Aperturas - § Sistema
Anticonfusión carburante (Diésel)".
Si el motor no arranca a la
primera, no insista; reinicie el
procedimiento.
Page 176 of 340
REVISIONES
174

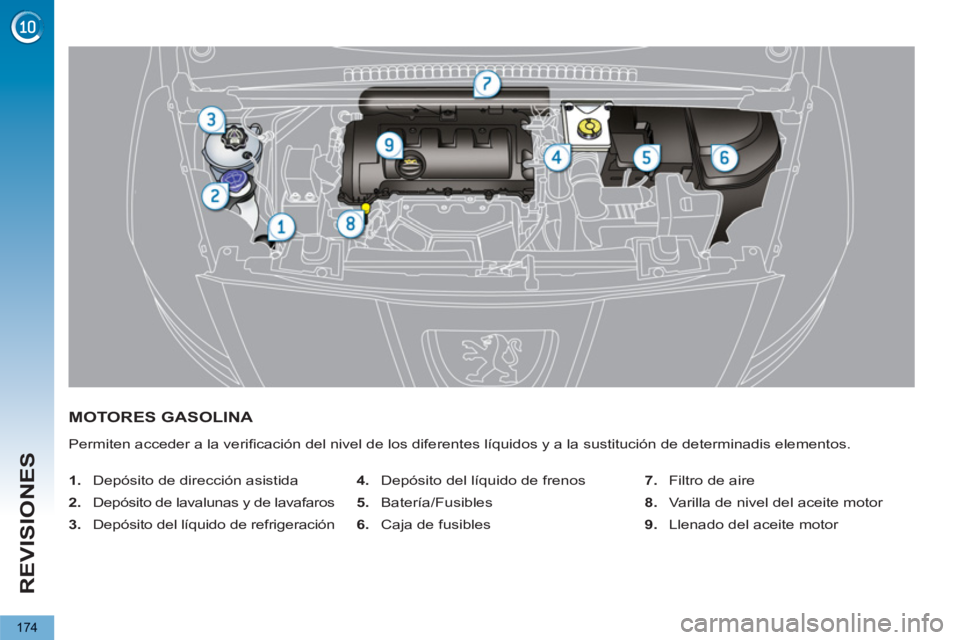

MOTORES GASOLINA
Permiten acceder a la verifi cación del nivel de los diferentes líquidos y a la sustitución de determinadis elementos.
1.
Depósito de dirección asistida
2.
Depósito de lavalunas y de lavafaros
3.
Depósito del líquido de refrigeración
4.
Depósito del líquido de frenos
5.
Batería/Fusibles
6.
Caja de fusibles
7.
Filtro de aire
8.
Varilla de nivel del aceite motor
9.
Llenado del aceite motor
Page 177 of 340
REVISIONES
175

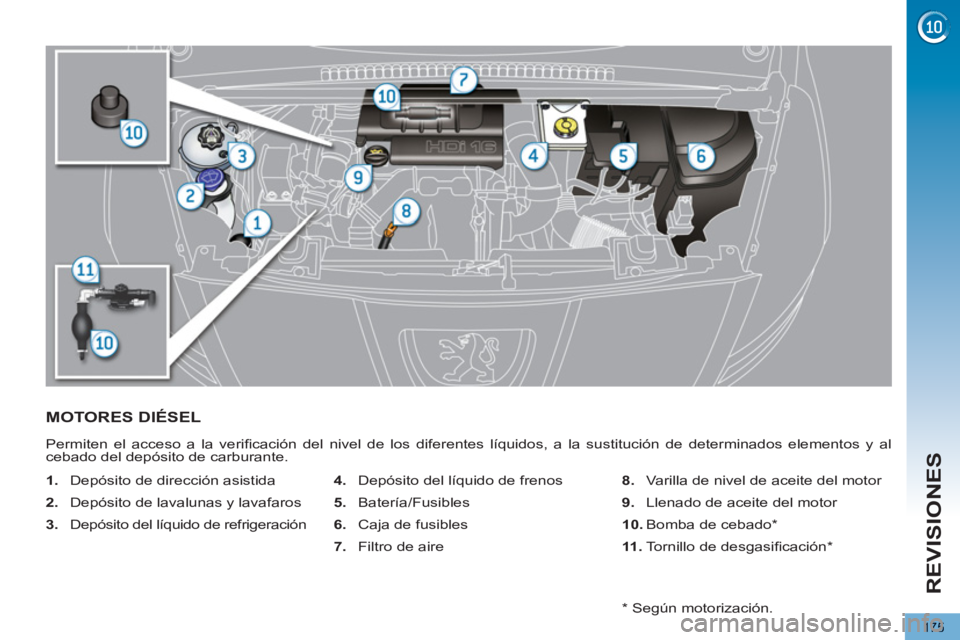

MOTORES DIÉSEL
Permiten el acceso a la verifi cación del nivel de los diferentes líquidos, a la sustitución de determinados elementos y al
cebado del depósito de carburante.
1.
Depósito de dirección asistida
2.
Depósito de lavalunas y lavafaros
3.
Depósito del líquido de refrigeración
4.
Depósito del líquido de frenos
5.
Batería/Fusibles
6.
Caja de fusibles
7.
Filtro de aire
8.
Varilla de nivel de aceite del motor
9.
Llenado de aceite del motor
10.
Bomba de cebado *
11 .
Tornillo de desgasifi cación *
*
Según motorización.
Page 178 of 340
REVISIONES
176

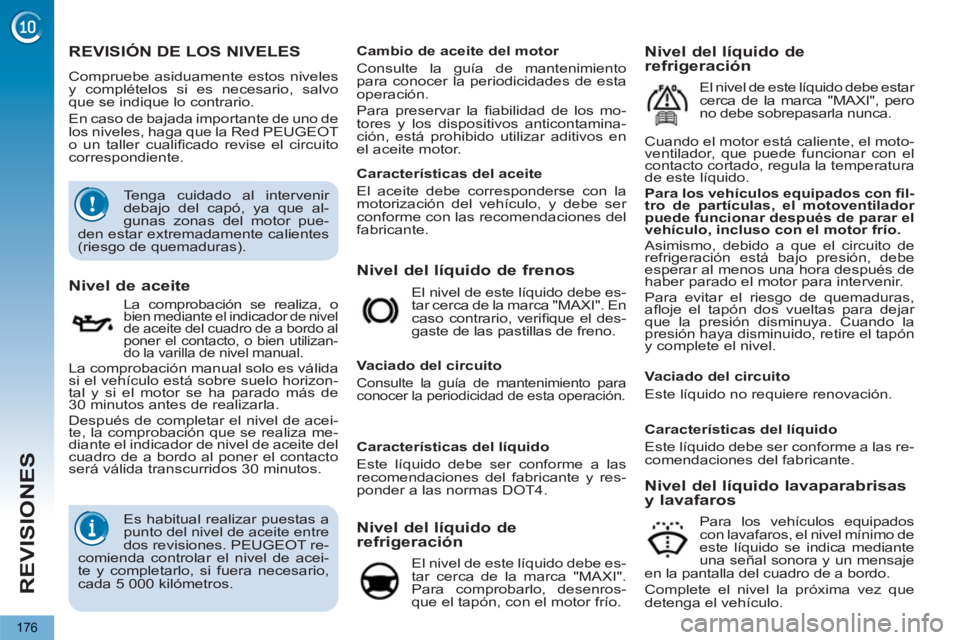

REVISIÓN DE LOS NIVELES
Compruebe asiduamente estos niveles
y complételos si es necesario, salvo
que se indique lo contrario.
En caso de bajada importante de uno de
los niveles, haga que la Red PEUGEOT
o un taller cualifi cado revise el circuito
correspondiente.
Nivel del líquido de frenos
Nivel de aceite
La comprobación se realiza, o bien mediante el indicador de nivel
de aceite del cuadro de a bordo al
poner el contacto, o bien utilizan-
do la varilla de nivel manual.
La comprobación manual solo es válida
si el vehículo está sobre suelo horizon-
tal y si el motor se ha parado más de
30 minutos antes de realizarla.
Después de completar el nivel de acei-
te, la comprobación que se realiza me-
diante el indicador de nivel de aceite del
cuadro de a bordo al poner el contacto
será válida transcurridos 30 minutos. El nivel de este líquido debe es-
tar cerca de la marca "MAXI". En
caso contrario, verifi que el des-
gaste de las pastillas de freno.
Vaciado del circuito
Consulte la guía de mantenimiento para
conocer la periodicidad de esta operación.
Nivel del líquido de
refrigeración
El nivel de este líquido debe es-
tar cerca de la marca "MAXI".
Para comprobarlo, desenros-
que el tapón, con el motor frío.
Nivel del líquido lavaparabrisas
y lavafaros
Para los vehículos equipados
con lavafaros, el nivel mínimo de
este líquido se indica mediante
una señal sonora y un mensaje
en la pantalla del cuadro de a bordo.
Complete el nivel la próxima vez que
detenga el vehículo.
Cambio de aceite del motor
Consulte la guía de mantenimiento
para conocer la periodicidades de esta
operación.
Para preservar la fi abilidad de los mo-
tores y los dispositivos anticontamina-
ción, está prohibido utilizar aditivos en
el aceite motor.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante y res-
ponder a las normas DOT4.
Cuando el motor está caliente, el moto-
ventilador, que puede funcionar con el
contacto cortado, regula la temperatura
de este líquido.
Para los vehículos equipados con fi l-
tro de partículas, el motoventilador
puede funcionar después de parar el
vehículo, incluso con el motor frío.
Asimismo, debido a que el circuito de
refrigeración está bajo presión, debe
esperar al menos una hora después de
haber parado el motor para intervenir.
Para evitar el riesgo de quemaduras,
afl oje el tapón dos vueltas para dejar
que la presión disminuya. Cuando la
presión haya disminuido, retire el tapón
y complete el nivel.
Nivel del líquido de
refrigeración
El nivel de este líquido debe estar
cerca de la marca "MAXI", pero
no debe sobrepasarla nunca.
Tenga cuidado al intervenir
debajo del capó, ya que al-
gunas zonas del motor pue-
den estar extremadamente calientes
(riesgo de quemaduras).
Es habitual realizar puestas a
punto del nivel de aceite entre
dos revisiones. PEUGEOT re-
comienda controlar el nivel de acei-
te y completarlo, si fuera necesario,
cada 5 000 kilómetros.
Características del aceite
El aceite debe corresponderse con la
motorización del vehículo, y debe ser
conforme con las recomendaciones del
fabricante.
Vaciado del circuito
Este líquido no requiere renovación.
Características del líquido
Este líquido debe ser conforme a las re-
comendaciones del fabricante.
Page 179 of 340
REVISIONES
177
Evite el contacto prolongado
del aceite y los líquidos usa-
dos con la piel.
La mayoría de estos líquidos son
muy nocivos para la salud, e incluso
muy corrosivos.
No tire el aceite ni los líquidos
usados en las alcantarillas ni
al suelo.
Vacíe el aceite usado en los conte-
nedores específi cos para este uso
en la Red PEUGEOT o en un taller
cualifi cado.
Nivel de aditivo gasoil (Diésel
con filtro de partículas)
El nivel mínimo del depósito de aditi-
vo se indica mediante el encendido fi jo
del testigo, acompañado de una señal
sonora y de un mensaje en la pantalla
multifunción.
Productos usados
CONTROLES
Batería
La batería no tiene mantenimiento.
No obstante, compruebe la limpie-
za y el apriete de los terminales,
en particual, en periodos estivales
y en invierno.
En caso de intervenir en la batería, consulte
el capítulo "Información práctica" para cono-
cer las precauciones que debe tomar antes
de desconectar y después de volver a conec-
tar la batería.
Filtro de aire
Consulte la guía de manteni-
miento para conocer la perio-
dicidad de cambio de estos
elementos.
En función del entorno (atmós-
fera polvorienta...) y de la utilización del
vehículo (conducción urbana...), dupli-
que sus cambios si es necesario
(ver
apartado "Motores").
Filtro de aceite
Cambie el fi ltro de aceite cada
vez que cambie el aceite del
motor.
Consulte la guíade manteni-
miento para conocer la pe-
riodicidad de cambio de este
elemento.
Puesta a nivel
La puesta a nivel de este aditivo debe
efectuarse imperativa y rápidamente en
la red PEUGEOT o en un taller cualifi -
cado.
Salvo que se indique lo contrario, con-
trole estos elementos, conforme a la
guía de mantenimiento y en función de
su motorización.
De lo contrario, lleve a revisar el sistema a
la red PEUGEOT o a un taller cualifi cado.
Características del líquido
Para asegurar una limpieza óptima y
evitar que se congele, la puesta a ni-
vel o el cambio de este líquido no debe
efectuarse con agua.
La presencia de esta etiqueta,
especialmente con el Stop &
Start, indica el uso de una
batería de plomo de 12 V de
tecnología y características
específi cas, que requiere, en caso
de sustitución o desconexión, la in-
tervención de la Red PEUGEOT o de
un taller cualifi cado.
No respetar estas consignas podría
ocasionar un desgaste prematuro de
la batería.
Page 180 of 340
REVISIONES
178
Grado de desgaste de los
discos de freno
Pastillas de freno
El desgaste de los frenos de-
pende del estilo de conduc-
ción, especialmente en los
vehículos utilizados en ciudad
y para recorridos cortos. Po-
siblemente sea necesario controlar el
estado de los frenos incluso entre las
revisiones del vehículo.
Si no hay fuga en el circuito, una bajada
del nivel del líquido de frenos indica un
desgaste de las pastillas de freno.
Para más información relativa
a la comprobación del grado de
desgaste de los discos de freno,
consulte con la Red PEUGEOT
o con un taller cualifi cado.
Caja de velocidades manual
La caja de velocidades no tie-
ne mantenimiento (sin cambio
de aceite).
Remítase a la guía de mante-
nimiento para saber la perio-
dicidad de control del nivel de
este elemento.
Caja manual pilotada
de 6 velocidades
La caja de velocidades no tie-
ne mantenimiento (sin cambio
de aceite).
Consulte la guía de manteni-miento para saber la periodicidad de control de este elemento.
Caja de velocidades automática
La caja de velocidades no tie-
ne mantenimiento (sin cambio
de aceite).
Consulte la guía de manteni-
miento para saber la periodicidad
de control de este elemento.
Este sistema no requiere ningún
control específi co. No obstante,
en caso de problemas, no dude
en acudir a la Red PEUGEOT o
a un taller cualifi cado para que revisen
el sistema.
Para más información, consulte el capí-
tulo "Conducción - Freno de estaciona-
miento eléctrico", apartado "Anomalías
de funcionamiento".
Freno de estacionamiento
eléctrico
Filtro de partículas (diésel)
El mantenimiento del fi ltro de partículas
debe efectuarse imperativamente en la
red PEUGEOT o en un taller cualifi cado.
En un vehículo nuevo, las pri-
meras operaciones de regene-
ración del fi ltro de partículas,
pueden ir acompañadas de olor a
"quemado", lo que es completamente
normal. Después de un funcionamien-
to prolongado del vehículo a muy baja
velocidad o al ralentí, puede excep-
cionalmente constatar emisiones de
vapor de agua por el escape, al ace-
lerar. Éstas no tienen consecuencia
alguna en el comportamiento del ve-
hículo ni para el medio ambiente.
Filtro de polvo/Filtro anti-olores
(carbón activo)
Su vehículo está equipado con un fi ltro
que permite evitar la entrada del polvo
y limitar los olores en la ventilación y en
el aire acondicionado.
Remítase al carnet de mantenimiento
para conocer la periodicidad de susti-
tución.
No dude en cambiarlo si nota malos
olores, consulte la Red PEUGEOT.
Un fi ltro habitáculo sucio puede deterio-
rar el rendimiento del sistema de aire
acondicionado y generar olores inde-
seables.
